MODE D'EMPLOI GR20NS Liberty Pumps
Manuel d'installation
5678000G
Systèmes de rails de guidage de série GR20
Modèles
Déconnexion de la pompe GR20 1 1/4 po pour les emplacements ordinaires
- À utiliser avec les pompes broyeuses des séries LSG200 et LSGX200
- À utiliser avec les pompes broyeuses des séries LGV02 et LGH02
Déconnexion de la pompe anti-étincelles GR20NS 1 1/4 po pour les emplacements dangereux
- À utiliser avec les pompes broyeuses des séries XLSG200 et XLSGX200
- À utiliser avec les pompes broyeuses des séries XLGV02 et XLGH02

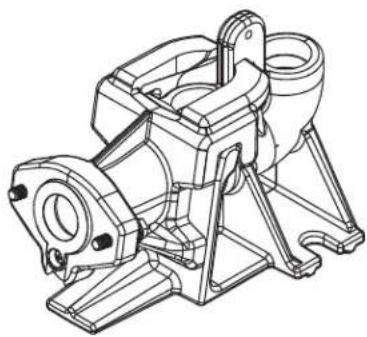

Caracteristiques
- Construction en fonte robuste
- Peut accueillir un rail simple de 1 1/4 po et un tuyau de décharge
- Fonction d'alignement automatique
- Support supérieur du rail
- Compend des œillets d'étanchéité
AVIS
Message à l'installateur: le manuel doit demeurer auprès du propriétaire ou de l'opérateur/responsable de l'entretien.
Informations sur I'enregistrement :
7000 Apple Tree Avenue
Bergen, NY 14416 USA
telephone:1-800-543-2550
telecopier: 1-585-494-1839
www.LibertyPumps.com
Garder ce manuel à portée de main pour reference future.
Pour obtenir un manuel de remplacement, visiter le site LibertyPumps.com, ou communiquer avec Liberty Pumps au 1-800-543-2550.
Conserver le reçu de vente date pour la garantie.
N^g de modulo:
N° de série :
Date de fabrication :
Date d'installation :
L'ensemble de déconnexion
rapide GR20 est unconçu pour
permettre une installation et
un retrait faciles de la pompe.
Lorsqu'il est correctement
installé, le rail de guidage cree
un joint de refoulement
étanche et permet de soulever
la pompe sans déconnecter la
tuyauterie de refoulement.
Assurez-vous que l'installation
est effectue conformément
aux instructions.

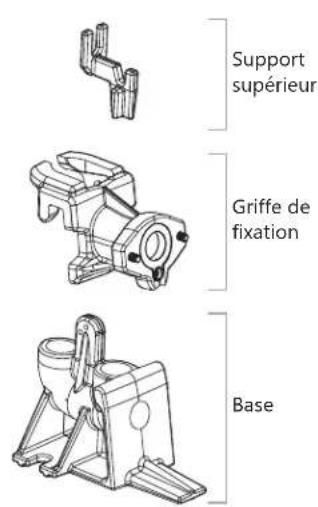

Le système de rail de guidage se compose de trois parties: supports, griffe de fixation et base.
Preparation
La griffe a des oeillets d'étanchéité qui assurent l'étanchéité entre la griffe et la base ainsi que le joint entre la griffe et la pompe.
- Insérer le joint dans la griffe.
2.Appliquez une legere quantite de graisse d'etanchete (fournie) sur la face des oeillets.
Installation

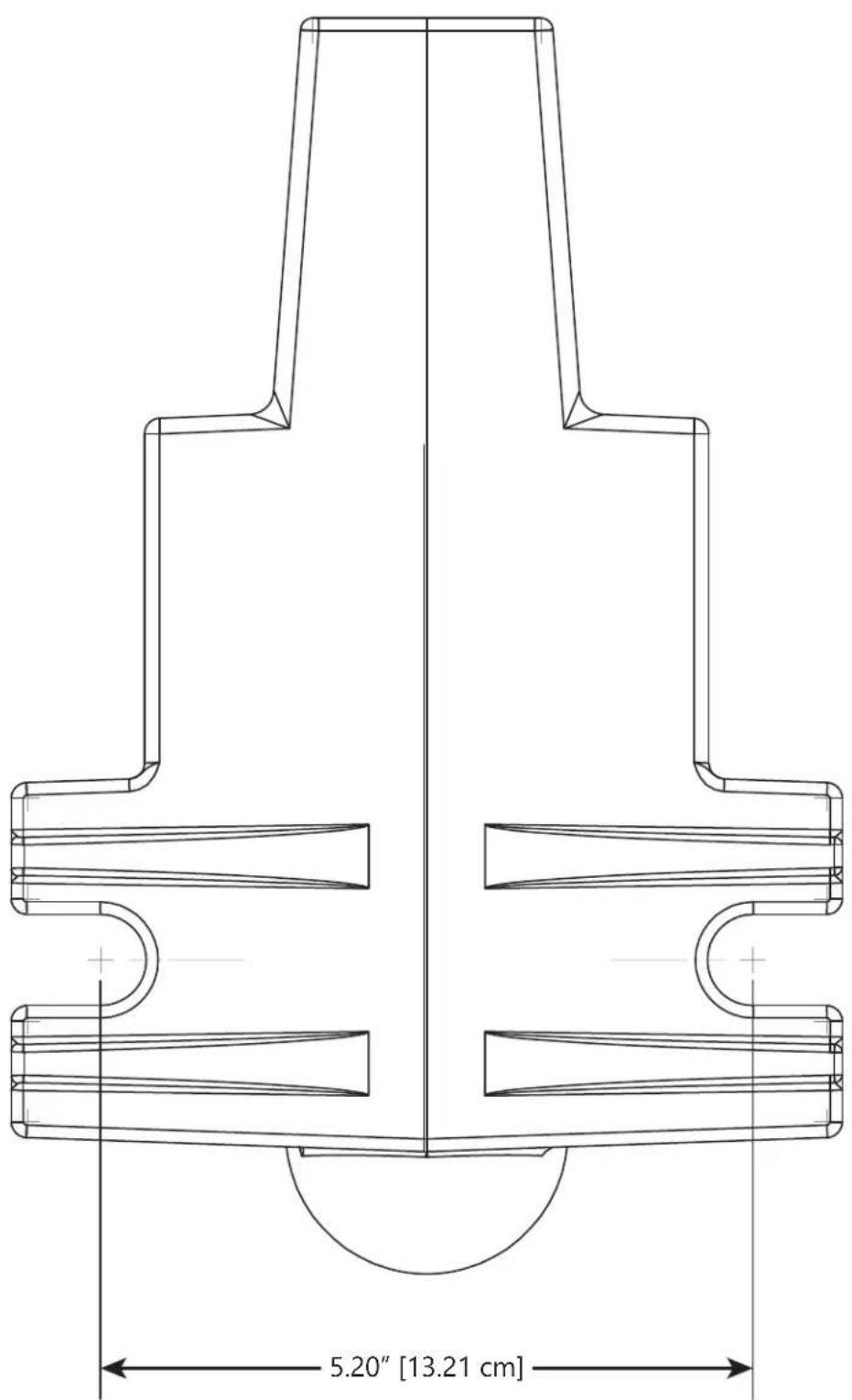

1.Monter la base sur le sol du bassin, se referant aux mesures du Gabarit de montage de la base. Fixer la base au sol de la bassin au niveau des fentes de la base avec des boulons de 1/2 po (acier inoxydable recommandé).

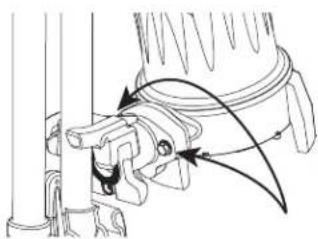

2.A l'aide des boulons fournis, monter la griffe sur le refoulement de la pompe.
- Insérez le support du rail supérieur dans le tuyau du rail de guidage et fixez-le au réservoir.
Remarque: un tuyau de rail de guidage lourd en acier galvanisé ou inoxydable de 1 1/4 po est recommendé.
Connexion de la pompe

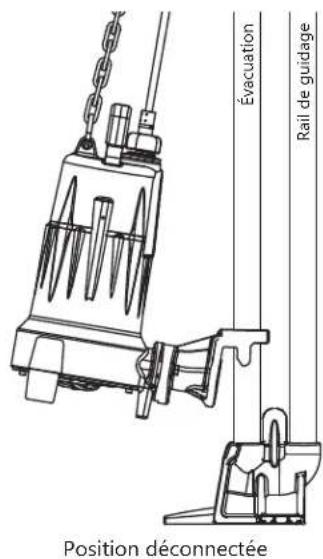

1.A l'aide d'une chaine de levage, glissez le support de la pompe sur le support supérieur du rail de guidage.
2.Abaissez la pompe en biais le long du rail de guidage dans le réservoir (bassin).
Lorsque la pompe approche de sa position finale, la nervure de redressement met le support de la pompe à l'équerre avec les oreilles du support de guidage. Lorsque les oreilles du support de pompe s'accrochant aux oreilles du support de guidage, la chaine se détend.
- Saisissez la chaîne de levage et secouez la pompe pour assurer une bonne assise avec le joint.

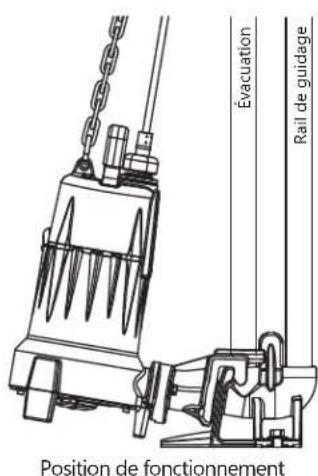

La pompe est suspendue par les oreilles du support. Le poids de la pompe comprime le joint contre la bride d'accouplement de la base du support de guidage.
- La chaine de levage peut etre retiree du palan et accrochee pres du support de rail supieur.
Fonctionnement
Cette page a eté laissée vide intentionnellement.
