Caractéristiques	Détails
Type de pompe	Pompe submersible
Capacité de pompage	Jusqu'à 38 gallons par minute (GPM)
Hauteur de refoulement	Jusqu'à 25 pieds
Matériaux de construction	Corps en fonte, moteur en acier inoxydable
Type de moteur	Moteur électrique de 1/2 HP
Dimensions	Dimensions compactes pour un montage facile
Utilisation	Idéale pour les systèmes de drainage, les sous-sols et les fosses septiques
Maintenance	Vérifier régulièrement le niveau d'huile et nettoyer les filtres
Sécurité	Équipée d'un disjoncteur thermique pour éviter la surchauffe
Garantie	Garantie limitée de 2 ans
Informations supplémentaires	Installation recommandée par un professionnel pour garantir la conformité

FOIRE AUX QUESTIONS - X8 Liberty Pumps

Comment installer la pompe Liberty Pumps X8 ?

Pour installer la pompe Liberty Pumps X8, commencez par placer la pompe sur une surface plane et stable. Assurez-vous que le tuyau de sortie est correctement connecté et qu'il n'y a pas de fuites. Branchez la pompe à une source d'alimentation électrique conforme aux spécifications du fabricant.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord que la pompe est correctement branchée à une source d'alimentation et que le disjoncteur n'est pas déclenché. Assurez-vous également que le flotteur n'est pas bloqué et que le réservoir n'est pas trop plein.

Comment entretenir la pompe Liberty Pumps X8 ?

L'entretien de la pompe comprend un nettoyage régulier du filtre et du réservoir, ainsi que la vérification des connexions électriques. Il est recommandé de faire une inspection annuelle pour s'assurer que tous les composants fonctionnent correctement.

Quels sont les signes d'une pompe défaillante ?

Les signes d'une pompe défaillante incluent des bruits inhabituels, une surchauffe, des vibrations excessives, ou si la pompe ne s'arrête pas ou ne démarre pas. Si vous remarquez l'un de ces signes, il est conseillé de contacter un professionnel.

Quelle est la capacité de la pompe Liberty Pumps X8 ?

La capacité de la pompe Liberty Pumps X8 est d'environ 0,5 m³/h à 5 m de hauteur de refoulement. Veuillez consulter le manuel de l'utilisateur pour des spécifications détaillées.

Puis-je utiliser la pompe dans un environnement extérieur ?

Oui, la pompe Liberty Pumps X8 peut être utilisée à l'extérieur, mais elle doit être protégée des intempéries et des températures extrêmes. Assurez-vous qu'elle est correctement installée dans un endroit approprié.

La pompe est-elle garantie ?

Oui, la pompe Liberty Pumps X8 est généralement couverte par une garantie limitée. Consultez le manuel du produit pour plus de détails sur la durée de la garantie et les conditions.

Que faire en cas de fuite d'eau autour de la pompe ?

Si vous constatez une fuite d'eau autour de la pompe, arrêtez immédiatement la pompe et vérifiez les connexions des tuyaux et le joint d'étanchéité. Si la fuite persiste, il est conseillé de faire appel à un professionnel.

MODE D'EMPLOI X8 Liberty Pumps

IMPORTANT : Tous les systèmes Liberty Pumps sont fournis avec leurs propres manuels d’installation, de fonctionnement et d’entretien. S’assurer d’avoir ces manuels en main et que le personnel à installer cet appareil les ait bien lus et bien compris. Pour toute question, prière de communiquer avec le service à la clientèle au 1-800 543-2550.Message à l’installateur : le manuel doit demeurer auprès du propriétaire ou de l’opérateur/responsable de l’entretien du système.Informations sur l’enregistrement :Garder ce manuel à portée de main pour référence future.Pour obtenir un manuel de remplacement, visiter le site LibertyPumps.com, ou communiquer avec Liberty Pumps.Conserver le reçu de vente daté pour la garantie.Nº de système :7000 Apple Tree AvenueBergen, NY 14416 USAtéléphone : 1-800-543-2550télécopieur : 1-585-494-1839www.LibertyPumps.comNº de modèle de pompe(s) :Nº de série de la pompe(s) :Date de fabrication :Date d’installation : Manuel d’installation 7264000HCopyright © Liberty Pumps, Inc. 2025 Tous les droits sont réservés. Extension de bassin de 8pouces pour les systèmes de la série Pro Modèles

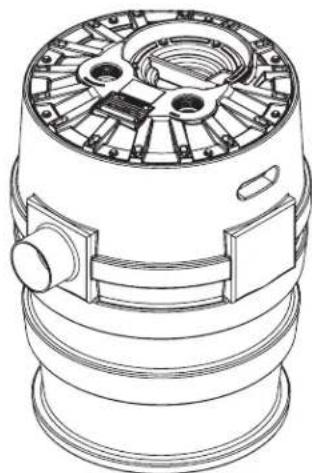

Pour les systèmes Pro370 et Pro380 X8-D Pour les systèmes Pro680 Caractéristiques

• Extension moulée de 8pouces• Joint d’étanchéité en caoutchouc• Seize goujons et écrous de bride en acier inoxydable• Extenseurs de tuyaux d’évacuation Série Pro370 Série Pro380 Série Pro6802 | FR Copyright © Liberty Pumps, Inc. 2025 Tous les droits sont réservés. 7264000H Contenu Mesures de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 | FR Installation des extensionsX8 et X8-D . . . . . . . . . . . . .2 | FR Instructions pour QuickTree. . . . . . . . . . . . . . . . . . . . . 4 | FR Consignes de sécurité Mesures de sécurité Les pompes monophasées 208/230 V ne doivent fonctionner sans l'interrupteur à flotteur qu'en utilisant le disjoncteur ou le panneau de déconnexion. La première mise sous tension du panneau de commande comporte certains risques. Un électricien autorisé devrait être sur place lorsque le panneau ou le disjoncteur sont mis sous tension pour la première fois. Si les problèmes causés par des dommages ou des pratiques d’installation fautives ne sont pas détectés, cela peut occasionner des dommages, blessure ou décès au moment de la mise sous tension. Installation des extensionsX8 et X8-D Avant d’installer l’extension de bassinX8 ou X8-D, la pompe et le couvercle doivent être retirés d’un système la série Pro assemblé.

1. Retirer le petit couvercle d’accès qui est fixé par 6attaches.

2. Retirer le QuickTree® (tige de flottaison et flotteurs) du

bassin en soulevant l’unité de son support.

3. Dévisser les attaches qui fixent le couvercle principal au

réservoir. Pour retirer le couvercle principal, il faut le séparer du tuyau d’évacuation en PVC. Pour ce faire, faites pivoter le couvercle d’avant en arrière tout en le tirant vers le haut. Remontage:

1. La petite longueur de tuyau et le raccord doivent être

«collés» au(x) tuyau(x) d’évacuation actuel(s).

2. Placer la (les) pompe(s) avec le tuyau dans le bassin et la (les)

positionner dans les butées du couple. (Les butées de couple sont les trois poches rondes situées au fond du bassin). Chaque pied de la pompe doit se trouver à l’intérieur de l’une des poches.

3. Installer les goujons filetés en acier inoxydable dans le

réservoir (en les serrant à la main) jusqu’à ce qu’ils s’enfoncent dans les insertions filetées. Les systèmes standard utilisent 8goujons; les systèmesXL en nécessitent 16 pour une bonne étanchéité.

4. Le joint d’étanchéité en caoutchouc peut maintenant être

placé sur les goujons et fixé sur le bord du réservoir. 4a. Pour les systèmes à 8boulons, il est fortement recommandé à l’installateur d’appliquer de grandes quantités de produit d’étanchéité (tel que du silicone) des deux côtés de la surface d’étanchéité du joint en caoutchouc afin d’assurer une bonne étanchéité.

5. Abaisser l’extension sur les goujons jusqu’à ce qu’elle soit

fermement fixée sur le joint d’étanchéité en caoutchouc.

6. Installer les écrous à bride en acier inoxydable sur les goujons

et les serrer à 40pouces-livres. IMPORTANT: Ne pas trop serrer.

7. Remettre le couvercle principal en place. Pour faciliter

l’assemblage, le tuyau en PVC doit être humidifié avec de l’eau savonneuse et inséré dans le joint en caoutchouc situé sous le couvercle. Le couvercle peut être tourné d’avant en arrière tout en poussant vers le bas jusqu’à ce que le couvercle rencontre l’extension. Fixer à nouveau le couvercle avec les mêmes vis que celles qui ont été retirées. Remarque: les systèmesXL comportent 16vis. Ce symbole d’alerte de sécurité est utilisé dans le manuel et sur la pompe pour signaler un risque éventuel de blessures graves ou mortelles. Ce symbole d’alerte de sécurité identifie le risque de choc électrique. Il est accompagné d’instructions destinées à minimiser le risque éventuel de choc électrique. Ce symbole d’alerte de sécurité identifie le risque d’incendie. Il est accompagné d’instructions destinées à minimiser les risques éventuels d’incendie. Ce symbole d’alerte de sécurité indique le risque de blessure grave ou mortelles. Il est accompagné d’une instruction visant à minimiser les risques potentiels de blessures graves ou mortelles. Ce symbole d’alerte de sécurité identifie les dangers de la batterie. Il est accompagné d’instructions visant à minimiser le risque potentiel de la batterie. Il met en garde contre les dangers qui, s'ils sont négligés, vont entraîner des blessures graves ou mortelles. Il met en garde contre les dangers qui, s'ils sont négligés, pourraient entraîner des blessures graves ou mortelles. Il met en garde contre les dangers qui, s'ils sont négligés, peuvent entraîner des blessures légères ou moyennes. Signale une instruction importante liée à la pompe. Le non-respect de ces instructions peut entraîner une défaillance de la pompe ou des dommages matériels. Lisez tous les manuels fournis avant d’utiliser le système de pompe. Suivez toutes les consignes de sécurité dans le(s) manuel(s) et sur la pompe. Ne pas le faire pourrait entraîner des blessures graves ou la mort.

8. Une nouvelle tige QuickTree plus longue est fournie avec

l’extensionX8/X8-D. Retirer les flotteurs de la tige QuickTree d’origine en desserrant la vis de l’attache. Pour les systèmes équipés d’une alarme optionnelle, deux flotteurs doivent être retirés.

9. Fixer à nouveau le(s) flotteur(s) à la nouvelle tige QuickTree

plus longue en vous référant à la Figure 5 ou à la Figure 6 (selon le système). IMPORTANT: Il est essentiel que la longueur de l’attache reste la même après la réinstallation. La longueur de l’attache est la distance de la corde entre la pince et le haut de la boule du flotteur.

10. La tige QuickTree comporte quatre sections «plates». Les

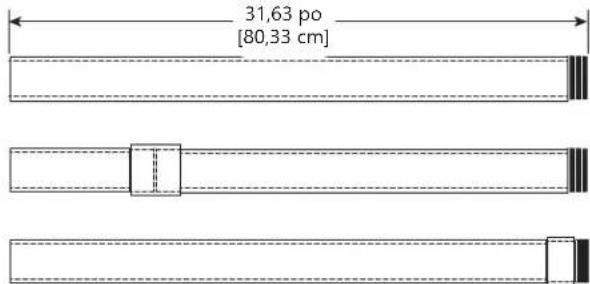

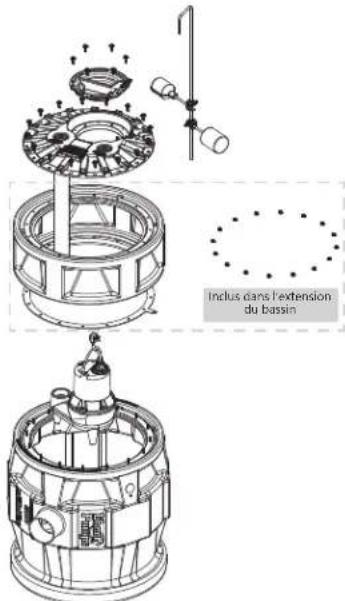

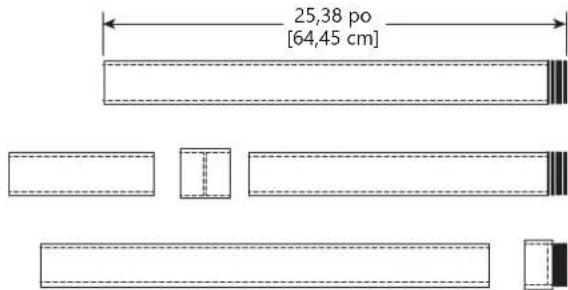

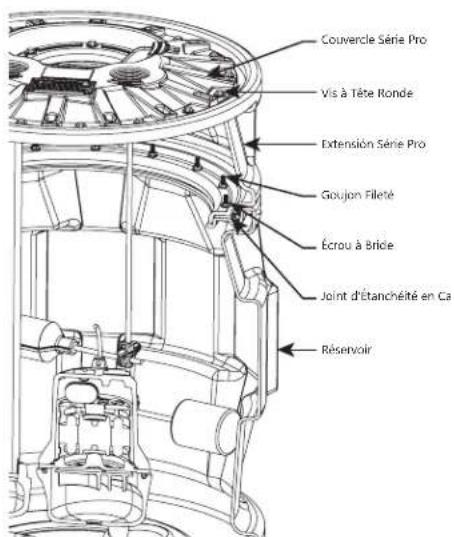

deux positions supérieures sont utilisées dans un système de la série Pro380/Pro680 et les deux positions inférieures sont utilisées dans un système Pro370. Le flotteur le plus bas est le flotteur de contrôle de la pompe; le plus haut est le flotteur d’alarme (si le système est équipé de l’option d’alarme). Figure 1. Figure 2. Nouvelle configuration de la conduite d’évacuation La nouvelle longueur de tuyau nécessaire est de 25-3/8po, soit 8po de plus que celle du système. Les modèlesX8/X8-D comprend un raccord et une courte longueur de tuyau qui doit être «collée» au tuyau d’évacuation existant; le modèleX8-D contient deux extensions. Série Pro380 et Pro680 Figure 3. Série Pro370 La nouvelle longueur de tuyau nécessaire est de 31-5/8po, soit 8po de plus que celle du système. Le modèleX8 comprend un raccord et une courte longueur de tuyau qui doit être «collée» au tuyau d’évacuation existant. Figure 4. Inclus dans l’extension du bassin Vis à Tête RondeExtensión Série ProCouvercle Série ProÉcrou à BrideGoujon FiletéJoint d’Étanchéité en C

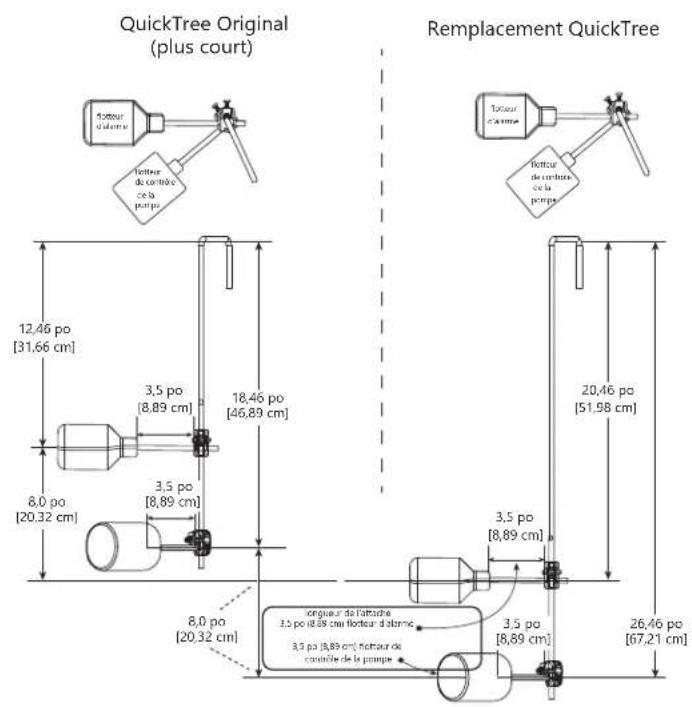

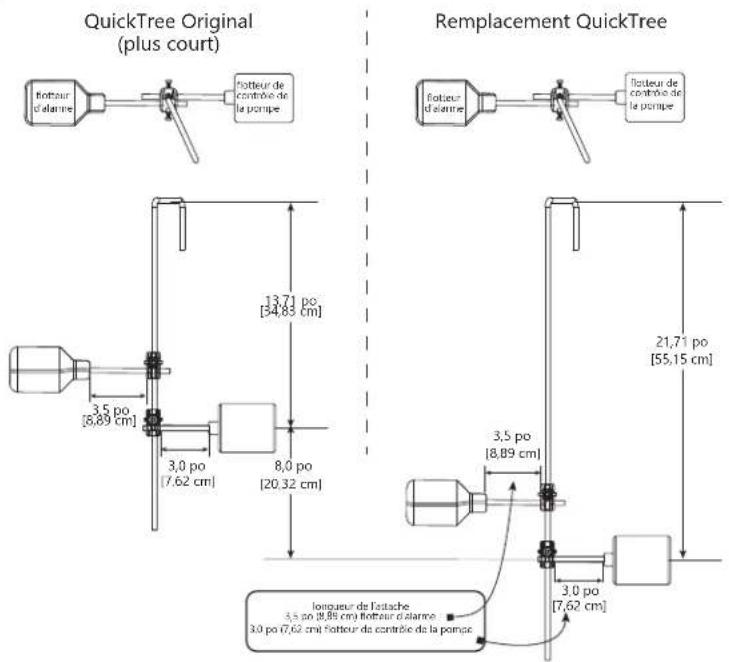

Réservoir 25,38 po [64,45 cm] 31,63 po [80,33 cm]4 | FR Copyright © Liberty Pumps, Inc. 2025 Todos los derechos reservados. 7264000H Instructions pour QuickTree Série Pro380 et Pro680 Figure 5. Série Pro370 Figure 6. QuickTree Original (plus court) 3,5 po[8,89 cm]longueur de l’attache3,5 po (8,89 cm) flotteur d’alarme3,0 po (7,62 cm) flotteur de contrôle de la pompe Remplacement QuickTree 3,5 po[8,89 cm]3,0 po[7,62 cm]3,0 po[7,62 cm]flotteur d’alarmeflotteur de contrôle de la pompe13,71 po[34,83 cm]8,0 po[20,32 cm]21,71 po[55,15 cm]flotteur d’alarmeflotteur de contrôle de la pompe 12,46 po[31,66 cm]8,0 po[20,32 cm]3,5 po[8,89 cm]18,46 po[46,89 cm]3,5 po[8,89 cm]8,0 po[20,32 cm]20,46 po[51,98 cm]3,5 po[8,89 cm]3,5 po[8,89 cm]26,46 po[67,21 cm] QuickTree Original (plus court) Remplacement QuickTree flotteur d’alarmeflotteur d’alarmeflotteurde contrôle de lapompeflotteurde contrôle de lapompelongueur de l’attache3,5 po (8,89 cm) flotteur d’alarme3,5 po (8,89 cm) flotteur decontrôle de la pompe
