5605 OLP - Tuyau d'arrosage Reelcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enrouleur de tuyau manuel
Marque	Reelcraft
Modèle	5605 OLP
Longueur et diamètre intérieur du tuyau	3/8 po x 50 pi (9,5 mm x 15,24 m)
Matériau du tuyau	Non spécifié (tuyau haute pression)
Pression de fonctionnement maximale	500 PSI (34,5 bar)
Température de fonctionnement maximale	210 °F (99 °C)
Raccord d'entrée de l'enrouleur	3/8 po F.P.T. (filetage femelle)
Dimensions (A x B x C x D x E)	17 5/8 po x 16 1/2 po x 9 3/4 po x 2 1/2 po x 5 7/8 po
Poids	Non spécifié (estimation : environ 10-15 kg)
Alimentation	Aucune (manuel)
Fonctions principales	Enroulement et déroulement de tuyau, arrêt automatique
Installation	Montage universel au sol, mur ou plafond ; utiliser un raccord flexible à l'entrée
Lubrification	Lubrifié à vie en usine
Remplacement du tuyau	Enrouler la pièce d'espacement bridée dans le sens horaire jusqu'au serrage du ressort, reculer de 3 tours, verrouiller, insérer le tuyau et fixer avec des crampons
Réglage de la tension	Ajouter ou enlever des tours de câble, un tour à la fois
Réparations	Réservées à un technicien agréé ; retirer toute tension du ressort avant démontage
Pièces détachées	Disponibles : bride, disque de poulie, came, mandrin, ressort, boîtier, pivot, collier, etc. (voir liste complète)
Sécurité	Ne pas dépasser la pression et la température maximales ; retirer la tension avant démontage
Entretien et nettoyage	Aucun entretien spécifique requis ; nettoyer avec un chiffon doux
Garantie	Réparations non autorisées pouvant annuler la garantie
Informations générales	Notice d'utilisation gratuite disponible en PDF

FOIRE AUX QUESTIONS - 5605 OLP Reelcraft

Comment installer l'enrouleur de tuyau Reelcraft 5605 OLP ?

Fixez le support universel au sol, mur ou plafond. Utilisez un raccord flexible entre l'entrée de l'enrouleur et la source d'alimentation pour éviter le désalignement. Pour montage mural, assurez-vous que l'admission est du côté droit face à l'enrouleur.

Quelle est la pression maximale pour le modèle 5605 OLP ?

La pression de fonctionnement maximale est de 500 PSI (34,5 bar). Ne pas dépasser cette valeur.

Comment remplacer le tuyau sur l'enrouleur ?

Enroulez la pièce d'espacement bridée dans le sens horaire (face au pivot) jusqu'à ce que le ressort soit bien serré. Reculer de 3 tours et verrouiller. Insérez le tuyau à travers le guide et le trou de la pièce d'espacement, connectez le raccord au joint de pivot et fixez avec des crampons.

Comment régler la tension du ressort ?

Ajoutez ou enlevez des tours de câble, un tour à la fois, jusqu'à l'obtention de la tension désirée.

L'enrouleur nécessite-t-il une lubrification ?

Non, le ressort et les paliers sont lubrifiés à vie en usine. Aucun entretien de lubrification n'est nécessaire.

Quelles sont les dimensions du Reelcraft 5605 OLP ?

Les dimensions sont : A = 17 5/8 po, B = 16 1/2 po, C = 9 3/4 po, D = 2 1/2 po, E = 5 7/8 po.

Quelle est la température maximale d'utilisation ?

La température de fonctionnement maximale est de 210 °F (99 °C). Ne pas dépasser cette valeur.

Comment puis-je obtenir des pièces de rechange ?

Consultez la liste des pièces dans la notice. Vous pouvez commander les pièces par leur numéro d'article. Les réparations importantes doivent être effectuées par un technicien agréé.

Puis-je monter l'enrouleur au plafond ?

Oui, le support de montage universel permet une fixation au plancher, au mur ou au plafond selon votre besoin.

Que faire si l'enrouleur ne s'arrête pas correctement ?

Vérifiez que le loquet et la came sont en bon état. Consultez la notice pour le réglage de la tension. Si le problème persiste, contactez un technicien agréé.

MODE D'EMPLOI 5605 OLP Reelcraft

Instructions D'Opération

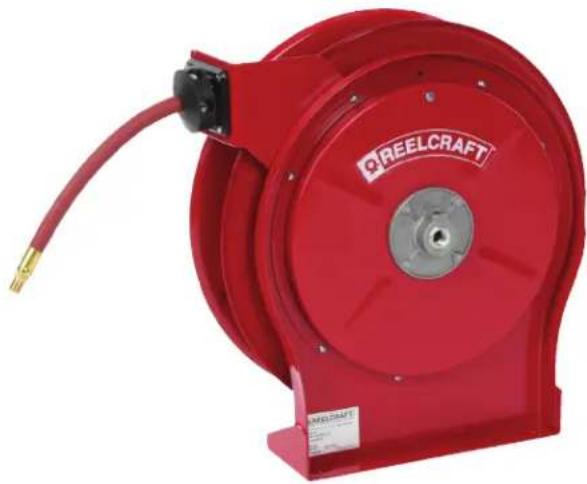

Série 5005 Enrouleurs de Tuyau Manuels

Bas, milieu et numeros de type a haute pression:

5605 OLP 5650 OLP

Dimensiones

A 17	5/8"
B 16	1/2"
C 9 3	4"
D 2 1	2"
E 5 7	8"

LA SECURITE

1. N'tutilisez pas les enrouleurs à pression plus haut ou aux températures plus hauts que ce qui est noté sur le dos de ce bulletin.
2. Enlevez toute tension du ressort avant de désassembler.

INSTALLATION:

Un raccord de tuyau flexible doit être utilisé entre l'entrée d'enrouleur et la source d'alimentation pour prévenir le dernier d'alignment ou le coincement.

MONTAGE:

L'enrouleur de tuyau est equipé d'un support de montage universal pour être monté au plancher, au mur, ou au plafond, quel que soit la position que vous désiriez. Le guide de tuyau peut être mis au position désiré en enlevant les vis attachant le support guide au base de l'enrouleur. Positionez le support guide pour que le tuyau puis enrouler de l'enrouleur comme déséré et remplacez les vis. NOTE : Pour l'installation appropriée dans des applications de bati de mur, assurez que l'enrouleur est montée avec l'admission du côte droit pendant que vous faites face à l'enrouleur. Ne pas fait ainsi a pu causeurverrouiller des issues.

LUBRIFICATION:

Le ressort de l'enrouleur et les pailers sont lubriés à vie en Usine.

REEMPLACEMENT DE TUYAU:

1. Enroulez la pièce d'espacement bridée dans le sens des aiguilles d'une montre (face au pivot) jusqu'au ressort est bien serré.
2. Faites marche arriere 3 tours, et puis fermez au loquet le mecanisme.
3. Insérez le tuyau à travers le guide et le trou de la pierce d'espacement bridée.
4. Connectez le raccord de tuyau au joint de pivot, et fixez le tuyau avec des crampons.

RéGLAGES:

Pour regler la tension du ressort, ajoutez ou enlevez des tours de cable, un tour à la fois, jusqu'à l'obtention de la tension désirée.

REPARATIONS:

Des réparations étendues doivent être fait uniquement par un homme de service autorisé ou par l'usine pour évier le dommage quie peut annuler votre garantie. Enlevez toute tension de ressort avant de désassembler.

Form# 872-297 Rev: 2/2023

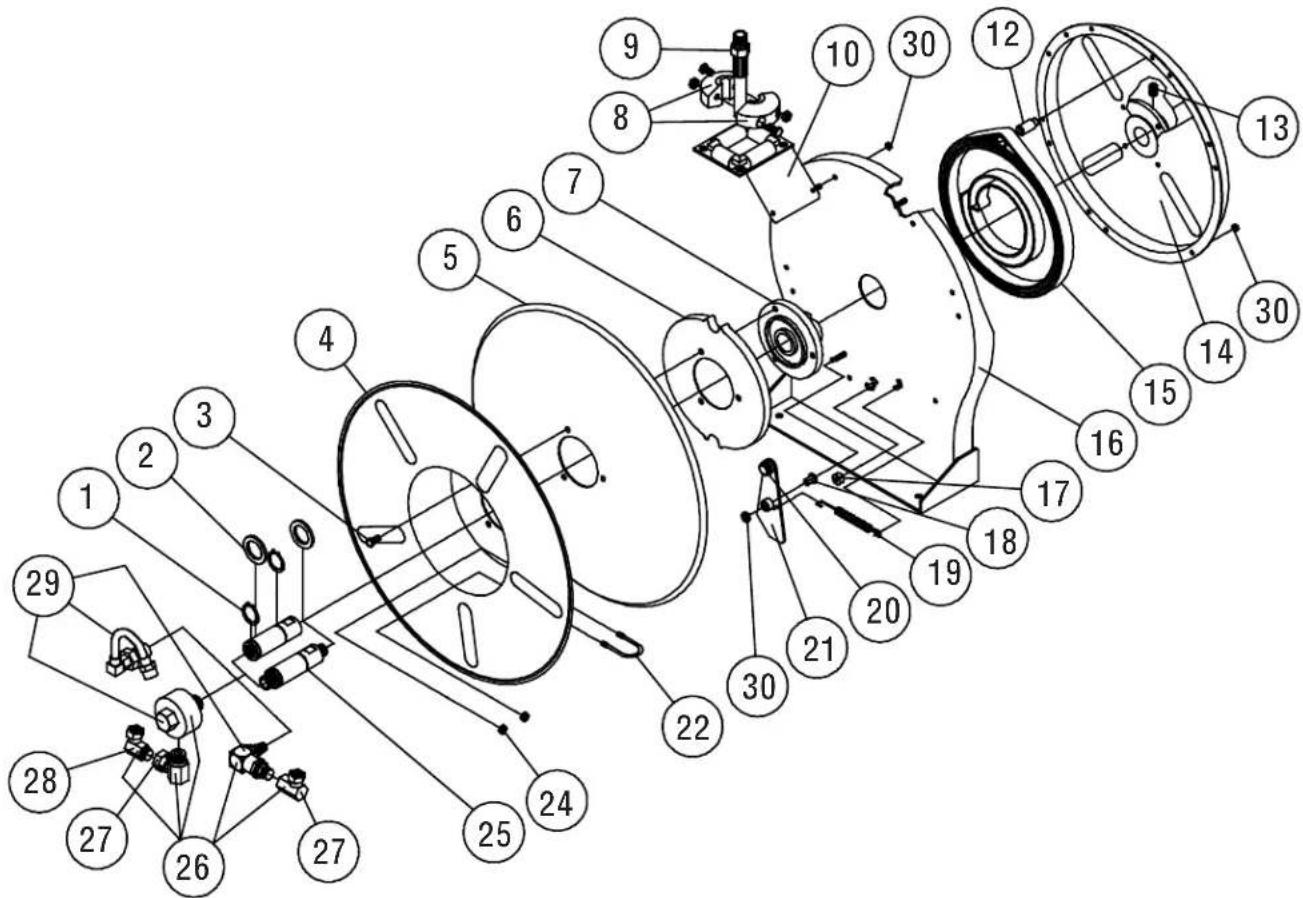

N° d'article	N° de pièce	N° requis	Description	N° d'article	N° de pièce	N° requis	Description	N° d'article	N° de pièce	N° requis	Description
1	300031	2	Circlip #1	10	S500107	1	Bras de guidage	19	S400018	1	Ressort de loquet
2	300034	2	Rondelle d'espacement	12	S261360	1	Perno De La Caja De Resorte	20	400020	1	Joint torque
3	S295-102	3	Vis hex.	13	300006	1	Vis de réglage 3/8-16 x 1/2"	21	S400109	1	Plaque de loquet
4	260149	1	Bride d'enrouleur	14	S600094	1	Boîtier de ressort et moyeu	22	2-117440	1	Collier de tuyau à étrier
5	260151	1	Disque de poulie	16	600029	1	Assemblage de base	24	261650-1	2	Écrou Nyloc 1/4-20
6	S500019	1	Came de loquet	17	S400021	1	Butoir de loquet	30	S82-15	9	Écrou Nyloc 10-32 x 3/8'
7	S260648	1	Mandrinde ressort	18	S400012	1	Manchon de loquet

N° d'article	Description	N° requis	5605 OLP	5650 OLP
8	Assemblage d'arrêt	1	Aucun	1-HR1004
9	Assemblage de tuyau	1	Aucun	S601013-50
15	Assemblage de ressort d'entr.	1	S600050	S600050
25	Axe principal	1	602555	602555
26	Assemblage de pivot	1	Aucun Aucun
27	Coude de 90°	1	Aucun Aucun
28	Coude de 90°	1	Aucun Aucun
29	Assemblage de pivot	1	S600886	S600886
Longueur et D.I. du tuyau			Aucun	3/8" x 50'
Raccord d'entrée de l'enrouleur			3/8" F.P.T. 3/8" F.P.T.
Pres. de fonctionnement maxi.			500 P.S.I. 300 P.S.I.
Temp. de fonctionnement maxi			210 °F	150 °F
