7600 OLP - Tuyau d'arrosage Reelcraft - Notice d'utilisation et mode d'emploi gratuit

Marque	Reelcraft
Modèle	7600 OLP
Type de produit	Enrouleur de tuyau d'arrosage
Série	7000
Catégorie de pression	Basse pression (OLP)
Hauteur d'installation maximale	16 pieds (4,88 m)
Fonctionnement	Retour automatique par ressort
Alimentation	Aucune (mécanique à ressort)
Matériau du support	Non spécifié
Options de montage	Sol, mur, plafond
Entretien utilisateur	Remplacement des tuyaux d'entrée et de sortie
Lubrification requise	Perma Bond ou Loctite sur les pièces mobiles
Sécurité	Décompresser le système avant entretien ; manipuler le ressort avec précaution
Installation	Fixation par 4 boulons (non fournis)
Raccord d'entrée	Avec raccord flexible (non inclus)
Raccord de sortie	Tuyau(s) à connecter via raccord tournant
Réglage de tension	Ajouter ou enlever des tours de câble sur le ressort
Garantie	Peut être annulée en cas de maintenance non autorisée

FOIRE AUX QUESTIONS - 7600 OLP Reelcraft

Comment installer mon enrouleur Reelcraft 7600 OLP ?

Positionnez l'enrouleur au sol, au mur ou au plafond et fixez-le solidement avec 4 boulons (fournis par le client). Assurez-vous que la hauteur d'installation ne dépasse pas 16 pieds. Raccordez la ligne d'alimentation avec un raccord flexible sur l'entrée principale.

Quelle pression maximale puis-je utiliser avec cet enrouleur ?

La pression de fonctionnement nominale maximale est spécifique au modèle. Pour le 7600 OLP (basse pression), ne dépassez pas la pression indiquée sur l'étiquette de l'appareil. En cas de doute, utilisez une pression maximale de 150 PSI comme estimation prudente.

Comment régler la tension du ressort ?

Pour régler la tension, ajoutez un tour de câble sur le ressort pour augmenter la tension, ou enlevez un tour pour la diminuer. Faites-le tour par tour jusqu'à obtenir la tension désirée. Méfiez-vous du ressort de haute tension.

Que faire si le tuyau ne s'enroule plus ?

Si l'enrouleur arrête d'enrouler ou de dérouler, décompressez immédiatement le système. Ne tirez pas sur le tuyau. Le problème peut venir d'un ressort détendu ou d'un blocage. Contactez un technicien autorisé ou Reelcraft.

Comment remplacer le tuyau d'entrée ou de sortie ?

Avant toute opération, évacuez la pression et rebobinez le tuyau. Suivez les instructions d'installation inversées : déconnectez les anciens tuyaux, appliquez du matériau d'étanchéité sur les filets, puis raccordez les nouveaux comme indiqué dans la notice.

Puis-je utiliser cet enrouleur pour d'autres fluides que l'eau ?

L'enrouleur est conçu pour l'eau et certains fluides compatibles avec les matériaux du tuyau et les joints. Vérifiez la compatibilité chimique. Pour des fluides dangereux, respectez les consignes de sécurité et utilisez le modèle adapté (haute pression).

Comment lubrifier l'enrouleur ?

Lubrifiez toutes les pièces mobiles (poulie, raccord tournant) avec du Perma Bond ou du Loctite (composé antigrippage). N'utilisez pas d'autres lubrifiants sans consulter la notice.

Quelles consignes de sécurité sont essentielles ?

1. Décompressez toujours le système avant entretien. 2. Ne dépassez pas la pression nominale. 3. Tirez sur le tuyau, pas sur l'embout. 4. Méfiez-vous du ressort de haute tension. 5. En cas de fuite, décompressez immédiatement.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin de 4 boulons (non fournis) adaptés à la surface de montage, d'une clé pour serrer les écrous, et éventuellement d'un niveau à bulle pour un positionnement correct. Pour les raccords, une clé à molette suffit.

Où trouver des pièces de rechange pour le 7600 OLP ?

Contactez directement Reelcraft ou un distributeur agréé. La maintenance utilisateur se limite au remplacement des tuyaux. Pour toute autre pièce (ressort, raccord tournant), faites appel à un technicien autorisé sous peine d'annuler la garantie.

MODE D'EMPLOI 7600 OLP Reelcraft

Instructions D'Opération

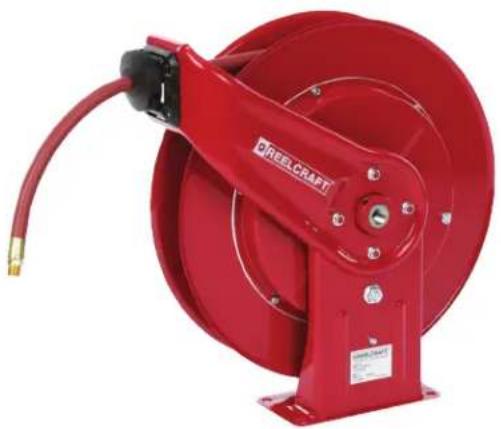

Série 7000 Enrouleurs de Tuyau

Bas, milieu et numéros de type à haute pression:

7600 OLP 7830 OLP 7925 OLP 7830 OMP 7600 OHP

7640 OLP 7840 OLP 7600 OMP 7840 OMP 7640 OHP

7650 OLP 7850 OLP 7630 OMP 7850 OMP 7650 OHP

7607 OLP 7850 OLP121 7640 OMP 7400 OHP 7650 OLP-HTH

7670 OLP 7850 OLPSW57 7650 OMP 7440 OHP 7850 OLP-HTH121

7800 OLP 7900 OLP 7800 OMP 7450 OHP 7925 OLP-HTH

Lisez ce manuel soigneusement avant d'installer, actionner, ou entretenir cet équipement.

Sécurité

• Assurez-vous que l'enrouleur est correctement installé avant de raccorder les tuyaux d'entrée et de sortie.
• Evacuez tout liquide/gaz sous pression du système avant d'entreprendre l'entretien de l'enrouleur.
• Avant de raccorder l'enrouleur à la ligne d'alimentation, assurez-vous que la pression n'excède pas la pression de fonctionnement nominale maximum de l'enrouleur.
• Souvenez-vous, même les pressions basses sont dangereuses et peuvent provoquer des blessures ou la mort.

• Ayez conscience des machines et des personnes se trouvant dans la zone de travail.

• Si une fuite apparaît dans le tuyau ou l'enrouleur, décompressez le système immédiatement.

• L'enrouleur comporte un assemblage à ressort de haute tension. Observez la plus grande prudence.
• Sortez le tuyau de l'enrouleur en tirant sur le tuyau lui-même, pas sur l'embout.
• Si l'enrouleur arrête d'enrouler ou de dérouler, décompressez le système immédiatement. Ne pas tirer ou secouer le tuyau !
• Comme avec toute autre machine, traitez l'enrouleur de tuyau avec respect, en observant les consignes de sécurité habituelles.

CONSIGNES D'INSTALLATION

MONTAMIENTO

AVERTISSMENT: Sauf enrouleur a été spécifié différemment lors de la commande, au maximum hauteur d'installation est de 16 pieds. Ne pas dépasser cette distance.

1. Déballez l'enrouleur et inspectez-le pour déceler le dommage. Faites tournez à la main pour vérifier le bon fonctionnement. Vérifiez l'enrouleur pour voir s'il est complet.
2. Agencez l'enrouleur en prévision d'une sortie laterale, par le haut, ou par le bas en enlevantles écrous qui correspondent au support. Fixez le support guide la position désirée, et remplacez les écrous.
3. Positionnez l'enrouleur au sol, au mur, ou au plafond. Fixez-le solidement en utilisant 4 boulons (fournis par le client).

INSTALLATION DES TUYAUX D'ENTRÉS

MIS EN GARDE: Assurez-vous que la pression du tuyau d'alimentation ne dépasse pas la pression maximum qui est specifié pour l'enrouleur. Appliquez du materiau d'étanchiété pour les filets de tuyau à tous les filets uniquement sur les enrouleurs. AVERTISSMENT: Utilisez un raccord flexible à l'entré. N'utilisez pas les tuyaux rigides.

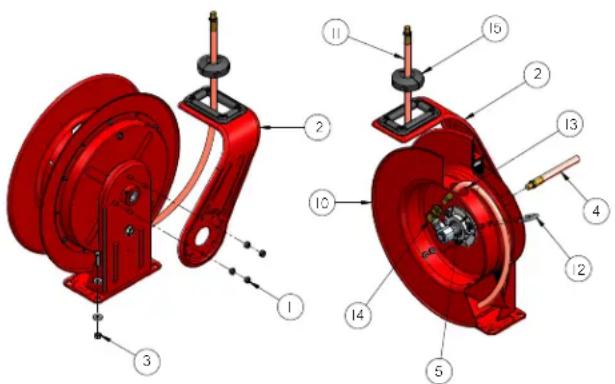

1. Connectez la ligne d'alimentation (4) à la manche d'entré principale (5) comme indiqué.

INSTALLATION DES TUYAUX DE SORTIES

MIS EN GARDE: Faites attention; enrouleur sous tension! Évitez de lâcher le mécanisme d'accrochage. Appliquez du matériau d'étanchéité pour les filets du tuyau à tous les filets uniquement sur les enrouleurs.

1. Tournez à la main la poulie (10) jusqu'au ressort est tendu, puis-tournez-la 3 tours à la sense opposite, puis fermez au loquet.
2. Guidez le(s) tuyau(x) (11) à travers le support guide, les boulons en U (12), et puis à travers le trou (13) dans l'entrouleur comme indiqué.
3. Connectez le(s) tuyau(x) (11) au rac-cord tounant (14) comme indiqué.
4. Serrez bien le boulons en U.
5. Chargez le(s) tuyau(x). Ouvrez momentanément la vanne de régulation pour évacuer le(s) tuyau(x) des gaz. Quand du fluide arrive à la vanne de régulation, fermez-la. Lorsque le(s) tuyau(x) sont complètement chargé(s), relâchez le mécanisme d'accorchage et enroulez le(s) tuyau(x) de sortie sur l'enrouleur.

RÉGLAGES

MISE EN GARDE: Faites attention; enrouleur sous tension. Évitez de relâcher le mécanisme d'accrochage. Au besoin, réglez la tension du ressort l'enrouleur en ajoutant ou en enlevant un tour de câble à la fois jusqu'à l'obtention de la tension désirée. Ajoutez un tour de câble pour augmenter la tension. Enlevez un

tour pour l'effet contraire.

DIRECTIVES DE MAINTENANCE

La maintenance de l'enrouleur par l'utilisateur est limitée à la remplacement des tuyaux d'entré et de sortie. Signalez tout autre problème seulement à une personne autorisée ou directement à Reelcraft. Inobservation de le faire peut résulter en blessure personnel et/ou le dommage d'équipment. En plus, la garantie peut être annulée. MISE EN

GARDE: Rebobinez le tuyau à l'enrouleur, et puis évacuez la pression du système avant de faire ce qui suit.

1. Remplacez les tuyaux comme décrivé au paragraphe "Instructions d'Installation" qui se trouve dans ce manuel.

AVERTISSMENT: Quand vous remplacez le ressort de mouvement, maintenez-le bien en place lorsque le moyeu est enlevé. Si le centre du ressort peut se lever, il peut échapper de son conteneur avec assez de force de causer des blessures. En jetant de vieux assemblages ou des assemblages cassés, les câbles doivent être soudés ensemble ou fixés ensemble pour éviter des blessures possibles aux ferrailleurs.

1. Toutes les pièces qui se touchent en mouvant doivent être lubrifiées avec du Perma Bond ou du Loctite (composé qui empêche le grippage).
