| Type de produit | Enrouleur de tuyau d'arrosage |
| Marque | Reelcraft |
| Modele | 7900 OLP |
| Dimensions (A x B x C x D x E) | 20 1/4" x 19 3/4" x 7 1 3/16" x 3 7/8" x 7" (514 x 502 x 183 x 98 x 178 mm) |
| Pression maximale d'operation | 500 PSI (34,5 bar) |
| Temperature maximale d'operation | 210 °F (99 °C) |
| Raccord d'entree de l'enrouleur | 3/4" FPT |
| Capacite du tuyau | Non fourni avec tuyau (modele nu) |
| Montage | Sol, mur ou plafond (4 boulons, non fournis) |
| Hauteur maximale d'installation | 16 pieds (4,9 m) |
| Fonctions principales | Enroulement et deroulement automatiques, verrouillage du tuyau |
| Entretien courant | Lubrification des pieces mobiles (Perma Bond ou Loctite), remplacement des tuyaux d'entree et de sortie |
| Securite | Depressuriser le systeme avant entretien ; attention aux ressorts sous haute tension ; ne pas tirer sur l'embout |
| Pieces detachees | Liste complete dans le manuel (assemblage de pivot, poulie, ressort, arbre principal, etc.) |
| Reparabilite | Oui, pieces disponibles aupres du fabricant ou d'un technicien agree |
| Garantie | Garantie annulee si maintenance non conforme |
FOIRE AUX QUESTIONS - 7900 OLP Reelcraft
Quelle est la pression maximale de l'enrouleur 7900 OLP ?
La pression maximale d'operation est de 500 PSI (34,5 bar). Ne jamais depasser cette valeur.
Comment installer l'enrouleur au plafond ?
Utilisez quatre boulons (non fournis) pour fixer solidement l'enrouleur au plafond. Respectez la hauteur maximale de 16 pieds (4,9 m).
Puis-je utiliser un tuyau rigide a l'entree ?
Non, il est imperatif d'utiliser un raccord flexible a l'entree pour eviter d'endommager l'enrouleur.
Comment regler la tension du ressort ?
Ajoutez ou enlevez un tour de cable a la fois, en faisant tourner la poulie. Attention : ne pas relacher le mecanisme d'accrochage pendant le reglage.
Que faire si le tuyau ne s'enroule plus ?
Decompressez immediatement le systeme. Ne tirez pas sur le tuyau. Contactez un technicien agree ou Reelcraft pour le depannage.
Comment remplacer le tuyau de sortie ?
Rebobinez le tuyau, depressurisez le systeme, puis suivez les instructions d'installation inversees. Utilisez du produit d'etancheite sur les filets.
Quelle est la temperature maximale d'utilisation ?
La temperature maximale est de 210°F (99°C). Ne pas utiliser au-dela pour eviter des dommages.
L'enrouleur est-il livree avec un tuyau ?
Le modele 7900 OLP est vendu sans tuyau. Vous devez le raccorder a votre propre tuyau d'arrosage.
Quels produits de lubrification recommandez-vous ?
Utilisez Perma Bond ou Loctite (compose anti-grippage) sur toutes les pieces en mouvement.
Puis-je monter l'enrouleur a l'exterieur ?
Oui, mais assurez-vous que l'installation est solide et que l'enrouleur est protege contre les intemperies extremes si necessaire.
Questions des utilisateurs sur 7900 OLP Reelcraft
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Tuyau d'arrosage au format PDF gratuitement ! Retrouvez votre notice 7900 OLP - Reelcraft et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 7900 OLP de la marque Reelcraft.
MODE D'EMPLOI 7900 OLP Reelcraft

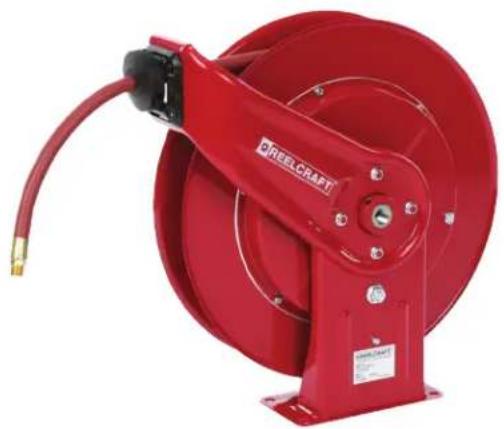

Instructions D'Opération Série 7000 Enrouleurs de Tuyau
Bas, milieu et numeros de type a haute pression: 7600 OLP 7830 OLP 7925 OLP 7830 OMP 7600 OHP 7640 OLP 7840 OLP 7600 OMP 7840 OMP 7640 OHP 7650 OLP 7850 OLP 7630 OMP 7850 OMP 7650 OHP 7607 OLP 7850 OLP121 7640 OMP 7400 OHP 7650 OLP-HTH 7670 OLP 7850 OLPSW57 7650 OMP 7440 OHP 7850 OLP-HTH121 7800 OLP 7900 OLP 7800 OMP 7450 OHP 7925 OLP-HTH
Dimensions
| A 20 | 1/4" |
| B 19 | 3/4" |
| C 7 1 | 3/16" |
| D 3 7 | 8" |
| E | 7" |
IMPORTANT
Lisez ce manuel soigneusement avant d'instructor, actionner, ou entretenir cet équipement.
Sécurité
Assurez-vous que l'enrouleur est correctement installé avant deracorder les tuyaux d'entrée et de sortie.
Evacuez tout liquide/gaz sous pression du système avant d'entrepreneire l'entretien de l'enrouleur.
- Avant de raccorder l'enrouleur à la ligne d'alimentation, assurez-vous que la pression n'excède pas la pression de fonctionnement nominale maximum de l'enrouleur.
- Souvenez-vous, même les pressions basses sont dangereuses et peuvent provoquer des blessures ou la mort.
- Ayez conscience des machines et des personnes se trouvant dans la zone de travail.
- Si une fuite apparait dans le tuyau ou l'enrouleur, décompresssez le système immédiatement.
- L'enrouleur compte un assemblage à ressort de haute tension. Observe la plus grande prudence.
- Sortez le tuyau de l'enrouleur en tirant sur le tuyau lui-même, pas sur l'embout.
- Si l'enrouleur arrête d'enrouler ou de dérouler, décompressse le système immédiatement. Ne pas tirer ou secouer le tuyau!
- Comme avec toute autre machine, traitez l'enrouleur de tuyau avec respect, en observant les consignes de sécurité habituelles.
Form# 829-696A Rev:1/2022
CONSIGNES D'INSTALLATION
MONTAMIENTO
AVERTISSMENT: Sauf enrouleur a etespecifiedifferementlorsdacommande,au maximumhauteur d'installationest de 16pieds.Nepas depasser cettedistance.
- Deballez l'enrouleur et inspectez-le pour deceler le dommage. Faites tournez à la main pour vérifier le bon fonctionnement. Vérifiez l'enrouleur pour voir s'il est complet.
- Agencez l'enrouleur en prévision d'une sortie laterale, par le haut, ou par le bas en enlevantles écrous qui correspondent au support. Fixez le support guide la position désirée, et remplacez les écrous.
- Positionnez l'enrouleur au sol, au mur, ou au plafond. Fixez-le solidement en utilisant 4 boulons (fournis par le client).
INSTALLATION DES TUYAUX D'ENTRES
MIS EN GARDE: Assurez-vous que la pression du tuyau d'alimentation ne dépasse pas la pression maximum qui est spécifié pour l'enrouleur. Appliquez du matériel d'étanchié pour les filets de tuyau à tous les filts uniquement sur les enrouleurs. AVERTISSMENT: Utilisez un raccord flexible à l'entrée. N'utilise pas les tuyaux rigides.
- Connectez la ligne d'alimentation (4) à la manche d'entrée principale (5) comme indiqué.
INSTALLATION DES TUYAUX DES SORTIES
MIS EN GARDE: Faites attention; enrou-leur sous tension! Evitez de l'acher le mécanisme d'accrochage. Appliquez du matériel d'étanchéité pour les filets du tuyau à tous les fillets uniquement sur les enrouleurs.
- Tournez à la main la poulie (10) jusqu'au dessort est tendu, puis-tournez-la 3 tours à la sense opposite, puis fermez au loquet.

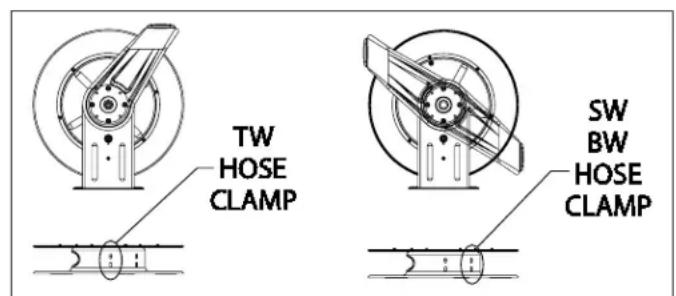

- Guidez le(s) tuyau(x) (11) à travers le support guide, les boulons en U (12), et puis à travers le trou (13) dans l'entrouleur comme indiqué.
- Connectez le(s) tuyau(x) (11) au raccord tounant (14) comme indiqué.
- Serrez bien le boulons en U.
- Chargez le(s) tuyau(x). Ouvrez momentarily enven de regulation pour evacuer le(s) tuyau(x) des gaz. Quand du fluide arrive à la vanne de regulation, fermez-la. Lorsque le(s) tuyau(x) sont complètement charge(s), relâchéz le mecanisme d'accordance et enroulez le(s) tuyau(x) de sortie sur l'enrouleur.
RéGLAGES
MISE EN GARDE: Faites attention; enrouleur sous tension. Évitez de relâcher le mécanisme d'accrochage. Au besoin, réglez la tension du ressort l'enrouleur en ajoutant ou en enlevant un tour de cable à la fois jusqu'à l'obtention de la tension désirée. Ajoutez un tour de cable pour augmenter la tension. Enlevez un
tour pour I'effet contraire.
DIRECTIVES DE MAINTENANCE
La maintenance de l'enrouleur par l'utilisateur est limitée à la remplacement des tuyaux d'entrée et de sortie. Signalez tout autre problème seulement à une personne autorisée ou directement à Reelcraft. In observation de le faire peut résulter en blessure personnel et/ou le dommage d'équipment. En plus, la garantie peut être annulée. MISE EN
GARDE: Rebobinez le tuyau à l'enrouleur, et puis évacuez la pression du système avant de faire ce qui suit.

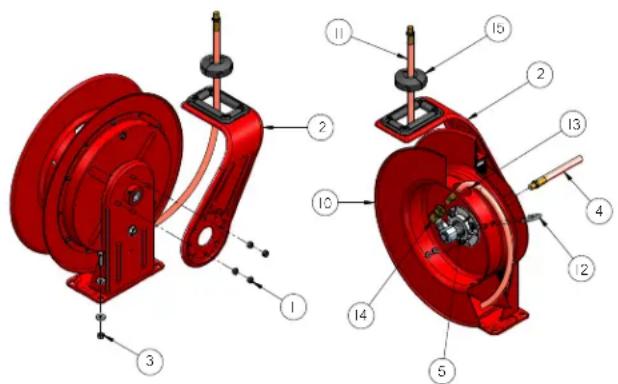

- Remplacez les tuyaux comme dérivé au paragraphe "Instructions d'Installation" qui se trouve dans ce manuel.
AVERTISSMENT: Quand vous remplacez le ressort de mouvement, maintenez-le bien en place lorsque le moyeu est enlevé. Si le centre du ressort peut se lever, il peut échapper de son conteneur avec assez de force de causeur des blessures. En jetant de nouveaux assemblages ou des assemblages cassés, les cables doivent être soudés ensemble ou fixés ensemble pour éviter des blessures possibles aux ferrailleurs.
- Toutes les pieces qui se touchent en mouvant doivent etre lubrifiées avec du Perma Bond ou du Loctite (composé qui empêche le grippage).

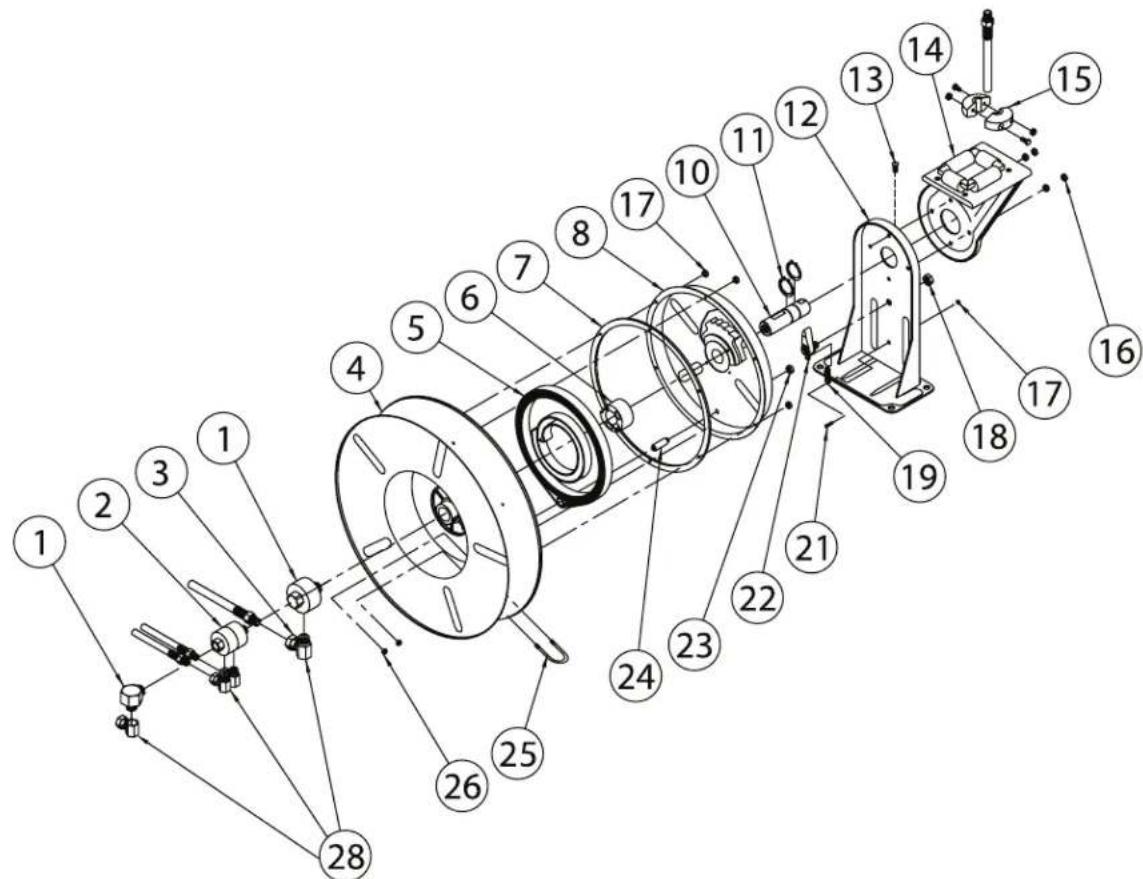

Figure A
| ART N°. | DÉSCRIPTION | N° REQ. | 7600 OLP 7640 OLP 7650 | OLP 7607 OLP | 7670 OLP 7800 OLP 7830 | OLP 7840 OLP | ||
| 1 | Assemblage de pivot | 1 | S600888-1 | S600888-1 | S600888-1 | S600888-1 | S600888-1 | S600888-1 |
| 3 Coude à 90° 1 Aucun Aucun Aucun Aucun | Aucun | Aucun Aucun Aucun | ||||||
| 4 Assemblage de poulie 1 S260011 S260011 | S260011 | S260011 S260011 | S260011 S260011 | S260011 S260011 | ||||
| 5 | Assemblage de ressort de mouvement | 1 | S260028 | S260028-1 | S260028 | S260028 | S260037 | S260037 |
| 6 Mandrin de ressort 1 S600621 S600621 S600621 | S600621 | S600621 S600621 | S600621 S600621 | S600621 S600621 | ||||
| 7 Joint d'échéité 1 S260069 S260069 S260069 | S260069 | S260069 S260069 | S260069 S260069 | S260069 S260069 | ||||
| 8 | Assemblage de boîter de ressort | 1 | S260074 | S260074 | S260074 | S260074 | S260074 | S260074 |
| 10 | Arbre principal | 1 | 602231 | 602231 | 602231 | 602231 | 602231 | 602231 |
| 11 | 1 1/4" disposifit de retenue | 2 | 300007 | 300007 | 300007 | 300007 | 300007 | 300007 |
| 12 | Assemblage de base | 1 | S600016 | S600016 | S600016 | S600016 | S600016 | S600016 |
| 13 | 1/2-13 vis sans tête | 1 | S35-84 | S35-84 | S35-84 | S35-84 | S35-84 | S35-84 |
| 14 | Assemblage de guide | 1 | S600017 | S600017 | S600017 | S600017 | S600017 | S600017 |
| 15 | Assemblage d'arrêt | 1 | Aucun | 1-HR1004-3 | 1-HR1004-3 | Aucun | 1-HR1004-3 | 2-HR1004-3 |
| 16 | 5/16-18 contre écoul | 4 | 300107 | 300107 | 300107 | 300107 | 300107 | 300107 |
| 17 | 10-32 x 3/8" écoul Nyloc | 7 | S82-15 | S82-15 | S82-15 | S82-15 | S82-15 | S82-15 |
| 18 | 1/2-20 x 5/8" écoul hexagonal | 1 | S280-8 | S280-8 | S280-8 | S280-8 | S280-8 | S280-8 |
| 19 | Ressort de loquet | 1 | S260067 | S260067 | S260067 | S260067 | S260067 | S260067 |
| 21 | 10-32 vis à épaulement | 1 | S393-2 | S393-2 | S393-2 | S393-2 | S393-2 | S393-2 |
| 22 | Assemblage de cliquet | 1 | S600018 | S600018 | S600018 | S600018 | S600018 | S600018 |
| 23 | 3/8-24 contre écoul | 1 | S76-106 | S76-106 | S76-106 | S76-106 | S76-106 | S76-106 |
| 24 | Boulon de boîter de ressort | 1 | S260031 | S260031 | S260031 | S260031 | S260031 | S260031 |
| 25 | Boulon en U | 1 | 3-117440 | 3-117440 | 3-117440 | 3-117440 | 3-117440 | 3-117440 |
| 26 | 1/4-20 x 3/8" contre écoul | 2 | 261650-1 | 261650-1 | 261650-1 | 261650-1 | 261650-1 | 261650-1 |
| 28 | Union de pivot | 1 | S257-26 | S257-26 | S257-26 | S257-26 | S257-26 | S257-26 |
| Assemblage de tuyau | Aucun | 601014-40 | 601017-50 | Aucun | 601017-70 | Aucun | ||
| Longueur et Diamètre Intérieur du Tuyau | Aucun | 3/8" x 40' | 3/8" x 50' | Aucun | 3/8" x 70' | Aucun | ||
| Raccord d'entre d'enrouleur | 1/2" FPT | 1/2" FPT | 1/2" FPT | 1/2" FPT | 1/2" FPT | 1/2" FPT | ||
| Pression opération maximum | 500 PSI | 300 PSI | 300 PSI | 500 PSI | 300 PSI | 300 PSI | ||
| Température opération maximum | 210 °F | 150 °F | 150 °F | 210 °F | 150 °F | 150 °F | ||
| ART N°. | DÉSCRIPTION | N° REG. | 7850 OLP | 7850 OLP121 | 7850 OPLSW57 | 7900 OLP | 7925 OLP | 7600 OMP | 7630 OMP | 7640 OMP |
| 1 | Assemblage de pivot | 1 | S600888-1 | S600888-1 | S600888-1 | S602026 | S602026 | S602033 | S602033 | S602033 |
| 3 | Coude à 90° | 1 | Aucun | Aucun | Aucun | S159-5 | S159-5 | Aucun | Aucun | Aucun |
| 4 | Assemblage de poulie | 1 | S260011 | S260011 | S260011 | S260011 | S260011 | S260011 | S260011 | S260011 |
| 5 | Assemblage de ressort de mouvement | 1 | S260037 | S260037 | S260037 | S600023 | S600023 | S260053 | S260053 | S260053 |
| 6 | Mandrin de ressort | 1 | S600621 | S600621 | S600621 | S600621 | S600621 | S600621 | S600621 | S600621 |
| 7 | Joint d'échéité | 1 | S260069 | S260069 | S260069 | S260069 | S260069 | S260069 | S260069 | S260069 |
| 8 | Assemblge de boitier de ressort | 1 | S260074 | S260074 | S260074 | S260074 | S260074 | S260074 | S260074 | S260074 |
| 10 | Arbre principal | 1 | 602231 | 602231 | 602231 | 602231-1 | 602231-1 | 602231 | 602231 | 602231 |
| 11 | 1 1/4" dispositif de retenue | 2 | 300007 | 300007 | 300007 | 300007 | 300007 | 300007 | 300007 | 300007 |
| 12 | Assemblage de base | 1 | S600016 | 600012 | 600016 | 600016 | 600016 | 600016 | 600016 | 600016 |
| 13 | 1/2-13 vis sans tête | 1 | S35-84 | S35-84 | S35-84 | S35-84 | S35-84 | S35-84 | S35-84 | S35-84 |
| 14 | Assemblage de guide | 1 | S600017 | S600017 | S600017 | S600017 | S600017 | S600017 | S600017 | S600017 |
| 15 | Assemblage d'arrêt | 1 | 2-HR1004-3 | 2-HR1004-3 | 2-HR1004-3 | Aucun | 3-HR1004-3 | Aucun | 1-HR1004-3 | 1-HR1004-3 |
| 16 | 5/16-18 contre écrou | 4 | 300107 | 300107 | 300107 | 300107 | 300107 | 300107 | 300107 | 300107 |
| 17 | 10-32 x 3/8" écrou Nyloc | 7 | S82-15 | S82-15 | S82-15 | S82-15 | S82-15 | S82-15 | S82-15 | S82-15 |
| 18 | 1/2-20 x 5/8" écrou hexagonal | 1 | S280-8 | S280-8 | S280-8 | S280-8 | S280-8 | S280-8 | S280-8 | S280-8 |
| 19 | Ressort de loquet | 1 | S260067 | S260067 | S260067 | S260067 | S260067 | S260067 | S260067 | S260067 |
| 21 | 10-32 vis à épaulement | 1 | S393-2 | S393-2 | S393-2 | S393-2 | S393-2 | S393-2 | S393-2 | S393-2 |
| 22 | Assemblage de cliquet | 1 | S600018 | S600018 | S600018 | S600018 | S600018 | S600018 | S600018 | S600018 |
| 23 | 3/8-24 contre écrou | 1 | S76-106 | S76-106 | S76-106 | S76-106 | S76-106 | S76-106 | S76-106 | S76-106 |
| 24 | Boulon de boitier de ressort | 1 | S260031 | S260031 | S260031 | S260031 | S260031 | S260031 | S260031 | S260031 |
| 25 | Boulon en U | 1 | 3-117440 | 3-117440 | 3-117440 | 5-117440 | 5-117440 | 3-117440 | 3-117440 | 3-117440 |
| 26 | 1/4-20 x 3/8" contre écrou | 2 | 261650-1 | 261650-1 | 261650-1 | 261650-1 | 261650-1 | 261650-1 | 261650-1 | 261650-1 |
| 28 | Union de pivot | 1 | S257-26 | S257-26 | S257-26 | Aucun | Aucun | S257-26 | S257-26 | S257-26 |
| Assemblage de tuyau | 601021-50 | 601022-50 | S601053-50 | Aucun | 601026-25 | Aucun | 3-260043 | 4-260043 | ||
| Longeur et Diamètre Intérieur du Tuyau | 1/2" x 50' | 1/2" x 50' | 1/2" x 50' | Aucun | 3/4" x 25' | Aucun | 3/8" x 30' | 3/8" x 40' | ||
| Raccord d'entre d'enrouleur | 1/2" FPT | 1/2" FPT | 3/4" NH | 3/4" FPT | 3/4" FPT | 1/2" FPT | 1/2" FPT | 1/2" FPT | ||
| Pression d'opération maximum | 300 PSI | 300 PSI | 300 PSI | 500 PSI | 250 PSI | 3000 PSI | 2600 PSI | 2600 PSI | ||
| Température d'opération maximum | 150 °F | 150 °F | 150 °F | 210 °F | 150 °F | 210 °F | 210 °F | 210 °F | ||
| ART N°. | DÉSCRIPTION | N° REQ. | 7650 OMP | 7800 OMP | 7830 OMP | 7840 OMP | 7850 OMP | 7400 OHP | 7440 OHP | |
| 1 | Assemblage de pivot 1 S602033 S602033 | S602033 | S602033 S602033 | S602033 | S602033 | |||||
| 3 | Coude à 90° 1 Aucun Aucun Aucun Aucun | Aucun | Aucun Aucun | |||||||
| 4 | Assemblage de poulie 1 S260011 S260011 | S260011 | S260011 S260011 | S260011 S260011 | S2600364 | S600364 | ||||
| 5 | Assemblage de ressort de mouvement 1 S260053 | S260053 | S260053 S260053 | S260053 S260053 | S260053 | S260053 | ||||
| 6 | Mandrin de ressort 1 S600621 S600621 | S600621 | S600621 S600621 | S600621 S600621 | S600621 | |||||
| 7 | Joint d'étanchée 1 S260069 S260069 S260069 | S260069 | S260069 S260069 | S260069 S260069 | S260069 | |||||
| 8 | Assemblage de boîter de ressort 1 S260074 | S260074 | S260074 S260074 | S260074 | S260074 | |||||
| 10 | Arbre principal | 1 | 602231 | 602231 | 602231 | 602231 | 602231 | 602231 | 602231 | 602231 |
| 11 | 1 1/4" dispositif de retenue | 2 | 300007 | 300007 | 300007 | 300007 | 300007 | 300007 | 300007 | 300007 |
| 12 | Assemblage de base | 1 | 600016 | 600016 | 600016 | S600016 | S600016 | S600016 | S600016 | S600016 |
| 13 | 1/2-13 vis sans fête | 1 | S35-84 | S35-84 | S35-84 | S35-84 | S35-84 | S35-84 | S35-84 | S35-84 |
| 14 | Assemblage de guide | 1 | S600017 | S600017 | S600017 | S600017 | S600017 | S600017 | S600017 | S600017 |
| 15 | Assemblage d'arrêt | 1 | 1-HR1004-3 | Aucun | 2-HR1004-3 | 2-HR1004-3 | 2-HR1004-3 | Aucun | 1-HR1004-3A | |
| 16 | 5/16-18 contre écrou | 4 | 300107 | 300107 | 300107 | 300107 | 300107 | 300107 | 300107 | 300107 |
| 17 | 10-32 x 3/8" écrou Nyloc | 7 | S82-15 | S82-15 | S82-15 | S82-15 | S82-15 | S82-15 | S82-15 | S82-15 |
| 18 | 1/2-20 x 5/8" écrou hexagonal | 1 | S280-8 | S280-8 | S280-8 | S280-8 | S280-8 | S280-8 | S280-8 | S280-8 |
| 19 | Ressort de loquet | 1 | S260067 | S260067 | S260067 | S260067 | S260067 | S260067 | S260067 | S260067 |
| 21 | 10-32 vis à epaulement | 1 | S393-2 | S393-2 | S393-2 | S393-2 | S393-2 | S393-2 | S393-2 | S393-2 |
| 22 | Assemblage de clique | 1 | S600018 | S600018 | S600018 | S600018 | S600018 | S600018 | S600018 | S600018 |
| 23 | 3/8-24 contre-écrou | 1 | S76-106 | S76-106 | S76-106 | S76-106 | S76-106 | S76-106 | S76-106 | S76-106 |
| 24 | Boulon de boîter de ressort | 1 | S260031 | S260031 | S260031 | S260031 | S260031 | S260031 | S260031 | S260031 |
| 25 | Boulon en U | 1 | 3-117440 | 3-117440 | 3-117440 | 3-117440 | 3-117440 | 3-117440 | 3-117440 | 3-117440 |
| 26 | 1/4-20 x 3/8" contre-écrou | 2 | 261650-1 | 261650-1 | 261650-1 | 261650-1 | 261650-1 | 261650-1 | 261650-1 | 261650-1 |
| 28 | Union de pivot | 1 | S257-26 | S257-26 | S257-26 | S257-26 | S257-26 | S257-26 | S257-72 | S257-72 |
| Assemblage de tuyau | 5-260043 | Aucun | 6-260043 | 7-260043 | 8-260043 | Aucun | 8-260044 | |||
| Longueur et Diamètre Intérieur du Tuyau | 3/8" x 50' | Aucun | 1/2" x 30' | 1/2" x 40' | 1/2" x 50' | Aucun | 1/4" x 40' | |||
| Raccord d'entre d'enrouleur | 1/2" FPT | 1/2" FPT | 1/2" FPT | 1/2" FPT | 1/2" FPT | 1/4" FPT | 1/4" FPT | |||
| Pression d'opération maximum | 2600 PSI | 3250 PSI | 3250 PSI | 3250 PSI | 3250 PSI | 5000 PSI | 5000 PSI | |||
| Température d'opération maximum | 210 °F | 210 °F | 210 °F | 210 °F | 210 °F | 210 °F | 210 °F | |||
| ART N°. | DÉSCRIPTION | N° REG. | 7450 OHP 7600 OHP 7640 OHP 7650 OHP | 7650 OLP-HTH | 7850 OLP-HTH121 | 7925 OLP-HTH | ||||
| 1 Assemblage de pivot 1 S602033 S602033 S602033 S602033 S602033 S602033 S602033 S602033 S602033 S602033 S602033 S602033 S602033 S602033 S602033 S157-4 | ||||||||||
| 3 Coude à 90° 1 Aucun Aucun Aucun Aucun Aucun Aucun S157-4 | ||||||||||
| 4 Assemblage de poulie 1 S600364 S260011 S260011 S260011 S260011 S260011 S260011 S260011 S260011 S260011 S260011 S260011 S260011 S260011 S260011 S260011 S160053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S26 | 1 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S16 | 600023 | ||||||||
| 5 Mandrin de ressort de mouvement | 1 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260054 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S300007 S300007 S300007 S300007 S300007 S300007 S300007 S300007 S300007 S300007 S300007 S300007 S300007 S300007 S300007 S160053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S16 | 600023 | ||||||||
| 6 Mandrin de ressort | 1 S600621 S600621 S600621 S600621 S600621 S600621 S600621 S600621 S600621 S600621 S600621 S600621 S600621 S600621 S600621 | 600023 | ||||||||
| 7 Joint d'échéité | 1 S260069 S260069 S260069 S260069 S260069 S260069 S260069 S260069 S260069 S260069 S260069 S260069 S260069 S260069 S260069 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S301007 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S160053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260054 S26 | 300007 S30007 S30007 S30007 S30007 S30007 S30007 S30007 S30007 S30007 S30007 S30007 S30007 S30007 S30007 S30007 S30007 S30008 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82 | 600023 | |||||||
| 8 Assemblage de bouvier de reissort de mouvement | 1 S260074 S260074 S260074 S260074 S260074 S260074 S260074 S260074 S260074 S260074 S260074 S260074 S260074 S260074 S260074 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82- | 300107 S35-84 S35-84 S35-84 S35-84 S35-84 S35-84 S35-84 S35-84 S35-84 S35-84 S35-84 S35-84 S35-84 S35-84 S35-84 S35-84 S35-84 S35 | 300107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30108 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260054 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82-15 S82 - | S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393 - | S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S160053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S260053 S82 | 300107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S30107 S3 | S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S3 | S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 | ||
| 4 Arbre principal | 1 602231 602231 602231 602231 602231 602231 602231 602231 602231 602231 602231 602231 602231 602231 602231 | 602231 602231 602231 602231 602231 602231 602231 602231 602231 602231 602231 602231 602231 602231 6 | 602231 602231 602231 602231 602231 602231 6 | 602231 602231 602231 602231 6 | 602231 602231 602231 6 | 602231 602231 6 | 602231 602231 6 | |||
| 11 1/4" ecchécute | 1 600621 600621 600621 600621 600621 600621 600621 6 | 600621 600621 600621 600621 600621 6 | 600621 600621 600621 600621 6 | 600621 600621 600621 6 | 600621 600621 6 | 6 | S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S1 | S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 | ||
| 7 Joint d'échéaité | 1 60074 60074 60074 60074 60074 60074 6 | S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S16005 | S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 | S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 | ||||||
| 8 Assemblage de bouvier de reissort de mouvement | 1 60074 60074 60074 60074 60074 6 | S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S160053 S16 | S160053 S160053 S160053 S160053 S16 | S160053 S160053 S16 | S160053 S16 | S1 | S160053 S16 | |||
| 7 Joint d'échéaité | 1 60074 60074 6 | S160053 S16 | S16 | S1 | S1 | S | S1 | |||
| 8 Assemblage de bouvier de reissort de mouvement | 1 60074 6 | S16 | S1 | S | S | S | S | |||
| 8 Assemblage de bouvier de reissort de mouvement | 1 60074 6 | S16 | S1 | S | S | S | S | |||
| 8 Assemblage de bouvier de reissort de mouvement | 1 60074 6 | S16 | S1 | S | S | S | S | |||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 60074 6 | S16 | S1 | S | S | S | S | |||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 60074 6 | S16 | S1 | S | S | S | S | |||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 60074 6 | S16 | ||||||||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 60074 6 | S16 | ||||||||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 60074 6 | S16 | ||||||||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 60074 6 | |||||||||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 60074 6 | |||||||||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 60074 6 | |||||||||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 60074 6 | S16 | ||||||||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 60074 6 | S16 | ||||||||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 60074 6 | S16 | ||||||||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 600 | |||||||||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 60 | |||||||||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 6 | |||||||||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 6 | |||||||||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 6 | |||||||||
| 8 Assemblage de bouvier de reissort de Mouvement | 1 6 | |||||||||
| 8 Assemblage de bouvier de reISSUE | 1 6 | |||||||||
| 8 Assemblage de bouvier de reISSUE | 1 6 | |||||||||
| 8 Assemblage de bouvier de reISSUE | 1 6 | |||||||||
| 8 Assemblage de bouvier de reISSUE | 1 6 | |||||||||
| 8 Assemblage de bouvier de reISSUE | 1 1 | |||||||||
| 8 Assemblage de bouvier de reISSUE | 1 1 | |||||||||
| 8 Assemblage de bouvier de reISSUE | 1 1 | |||||||||
| 8 Assemblage de bouvier de reISSUE | 1 1 | |||||||||
| 8 Assemblage de bouvier de reISSUE | 1 1 | S1 | S | S | ||||||
| 8 Assemblage de bouvier de reISSUE | 1 1 | S | S | S | ||||||
| 8 Assemblage de bouvier de reISSUE | 1 1 | S | S | S | ||||||
| 8 Assemblage de bouvier de reISSUE | 1 1 | S | S | S | ||||||
| 8 Assemblage de bouvier de reISSUE | 1 1 | S | S | S | ||||||
| 8 Assemblage de bouvier de reISSUE | ||||||||||
| 8 Assemblage de bouvier de reISSUE | ||||||||||
| 8 Assemblage de bouvier de reISSUE | ||||||||||
| 8 Assemblage de bouvier de reISSUE | ||||||||||
| 8 Assemblage de bouvier de reISSUE | ||||||||||
| 8 Assemblage de bouvier de reISSUE | S16 | S16 | S1 | S | S | S | ||||
| 8 Assemblage de bouvier de reISSUE | S16 | S16 | S1 | S | S | S | ||||
| 8 Assemblage de bouvier de reISSUE | S16 | S16 | S1 | S | S | S | ||||
| 8 Assemblage de bouvier de reISSUE | S16 | S16 | S1 | S | S | S | ||||
| S1 | S1 | S1 | S | S | S | S | S | |||
| S1 | S1 | S1 | S | S | S | S | S | |||
| S1 | S1 | S1 | S | S | S | S | S | |||
| S1 | S1 | S1 | S | S | S | S | S | |||
| S1 | S1 | S1 | S | S | S | S | S | |||
| S1 | S1 | s | s | s | s | s | s | |||
| S1 | S1 | s | s | s | s | s | s | |||
| S1 | S1 | s | s | s | s | s | s | |||
| S1 | S1 | s | s | s | s | s | s | |||
| S1 | S1 | s | s | s | s | s | s | |||
| S1 | S1 | s | s | s | s | s | S | |||
| S1 | S1 | s | s | s | s | s | s | |||
| S1 | S1 | s | s | s | s | s | s | |||
| S1 | S1 | s | s | s | s | s | s | |||
| S1 | S1 | s | s | s | s | s | s | |||
| S1 | S1 | s | s | s | s | S | S | |||
| S1 | S1 | s | s | s | s | s | S | |||
| S1 | S1 | s | s | s | s | s | S | |||
| S1 | S1 | s | s | s | s | s | S | |||
| S1 | S1 | s | s | s | s | s | S | |||
| S1 | S1 | s | s | s | s | s | S | |||
| S1 | S1 | s | s | s | s | S | S | |||
| S1 | S1 | s | s | s | s | s | S | |||
| S1 | S1 | s | s | s | s | s | S | |||
| S1 | S1 | s | s | s | s | s | S | |||
| S1 | S1 | s | s | s | s | s | s | |||
| S1 | S1 | s | s | s | s | s | S | |||
| S1 | S1 | s | s | s | s | s | S | |||
| S1 | S1 | s | s | s | s | s | S | |||
| S1 | S1 | s | s | s | s | s | S | |||
| S1 | S1 | s | s | s | s | s | s | |||
| S1 | S1 | s | s | s | s | S | S | |||
