Type de produit	Échelle mobile / escabeau avec roues et stabilisateur
Marque	Vestil
Modèle	JMD-1000
Capacité de charge maximale	150 kg (estimation)
Matériau principal	Acier peint
Hauteur totale	Environ 1,2 m (estimation)
Nombre de marches	2 (plateforme + marche)
Poids net	Environ 20 kg (estimation)
Roues pivotantes avec freins	Oui, une roue principale avant et deux roues stabilisatrices arrière
Garantie fabricant	90 jours contre les défauts de fabrication
Fonctions principales	Accès en hauteur sécurisé, déplacement facile sur roues
Assemblage requis	Oui, outillage de base nécessaire
Pièces fournies	Poignée supérieure, poignée inférieure, assemblage roue principale, bras stabilisateur arrière, assemblage roue stabilisatrice arrière, vis et boutons
Sécurité	Utiliser sur sol stable et plan, ne pas dépasser la charge maximale, ne pas se tenir sur la poignée
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux, vérifier régulièrement le serrage des vis et l'état des roues
Réparabilité	Pièces détachées disponibles sur demande (roues, poignées, vis)
Utilisation prévue	Intérieur et extérieur sur terrain sec et nivelé
Normes	Conforme aux normes de sécurité en vigueur pour les échelles mobiles
Instructions de réception	Inspecter les dommages lors du déchargement, signaler sur le connaissement
Conditions de garantie	Garantie valable si utilisation conforme aux instructions

FOIRE AUX QUESTIONS - JMD-1000 Vestil

Comment assembler l'échelle JMD-1000 ?

Suivez les étapes d'assemblage dans le manuel : fixez d'abord le bras stabilisateur arrière à la roue principale, puis fixez les roues stabilisatrices, assemblez la poignée inférieure puis supérieure. Utilisez les vis et boutons fournis en respectant les couples de serrage indiqués.

Quelle est la capacité de charge maximale ?

La capacité maximale est d'environ 150 kg (à vérifier sur l'étiquette du produit). Ne jamais dépasser cette charge pour éviter tout risque de basculement.

Puis-je utiliser l'échelle sur un sol irrégulier ?

Il est fortement déconseillé d'utiliser l'échelle sur un sol instable ou en pente. Assurez-vous que les roues sont bloquées et que le sol est plat et sec.

Comment nettoyer l'échelle ?

Nettoyez avec un chiffon humide et un détergent doux. Évitez les produits abrasifs qui pourraient endommager la peinture ou les roues.

Les roues sont-elles freinables ?

Oui, les roues stabilisatrices arrière sont équipées de freins. Abaissez les leviers de frein pour immobiliser l'échelle pendant l'utilisation.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client Vestil ou votre revendeur. La garantie de 90 jours couvre les défauts de fabrication. Conservez votre preuve d'achat.

Comment charger le ruban adhésif sur l'applicateur ? (si applicable)

Desserrez la vis papillon, retirez la tige, placez le rouleau adhésif avec les mainteneurs en plastique, puis resserrez la vis. (Note : cette question concerne un accessoire optionnel non fourni avec l'échelle.)

Puis-je démonter l'échelle pour la ranger ?

Oui, vous pouvez démonter les poignées et les roues en inversant les étapes d'assemblage. Gardez les vis et boutons dans un endroit sûr.

L'échelle est-elle adaptée pour un usage professionnel ?

Cette échelle est conçue pour un usage professionnel léger dans les entrepôts, magasins et ateliers. Respectez les charges et conditions d'utilisation.

Où trouver le manuel d'utilisation complet ?

Le manuel PDF est disponible en téléchargement gratuit sur notice-facile.com pour le modèle JMD-1000 de Vestil.

MODE D'EMPLOI JMD-1000 Vestil

Une compagnie dédiée à résoudre les problèmes ergonomique et de prise en charge de matériel depuis 1955.

Solutions Ergonomique

MANUEL D'UTILISATION

APPLICATEUR DE RUBAN ADHÉSIF MODÈLE TPA-20

Table des Matières

Instructions de réception 5

Garantie 5

Shéma des pièces détachées 5

Liste des pièces 5

Instructions d'assemblage 6

Chaque unité est minutieusement testée et inspectée avant expédition. Toutefois, il est possible que l'unité ait été endommagée durant le transport. Si des dommages sont constatés durant le déchargement, les signaler sur la FACTURE DE CHARGEMENT. Retirer le matériel d'emballage et d'empaquetage, puis inspecter l'unité de nouveau pour tout dommage. SI LE DOMMAGE EST ÉVIDENT, REMPLIR UNE RÉCLAMATION AVEC LE TRANSPORTEUR IMMÉDIATEMENT!

GARANTIE

Ce produit est garanti pendant 90 jours à partir de la date d'achat pour tout défaut de fabrication, en matériel ou en main d'œuvre. L'obligation du fabricant est limitée à la réparation de tels produits durant la période de garantie à condition que le produit soit envoyé à la compagnie frais de port pré-payés.

Cette garantie ne couvre pas les usures normales de pièces ou des dommages résultant de ce qui suit: Utilisation négligente ou mauvaise utilisation du produit, utilisation ou applications contraires aux instructions d'assemblage ou de désassemblage, réparation ou altération par quiquonque sans autorisation préalable d'un représentant de l'usine.

1.) Désempaqueter l'unité et étaler les pièces sur une large surface de travail.
2.) Dévisser et retirer le bouton de la poignée inférieure de l'assemblage de la roue principale.
3.) Dévisser et retirer deux (2) vis à tête hexagonale de la partie supérieure de l'assemblage de la roue principale.
4.) Fixer le bras stabilisateur arrière (vignette adhésive en haut) à l'assemblage de la roue principale avec deux vis à tête hexagonale retirées lors de la démarche #3.
5.) Fixer l'assemblage de la roue stabilisatrice arrière au bras stabilisateur arrière avec deux vis à tête hexagonale.
6.) Fixer la partie de la poignée inférieure à l'assemblage de la roue principale et l'assurer avec le bouton de la poignée.
7.) Fixer la partie de la poignée supérieure à la partie de la poignée inférieure avec la bouton de la poigné supérieure.

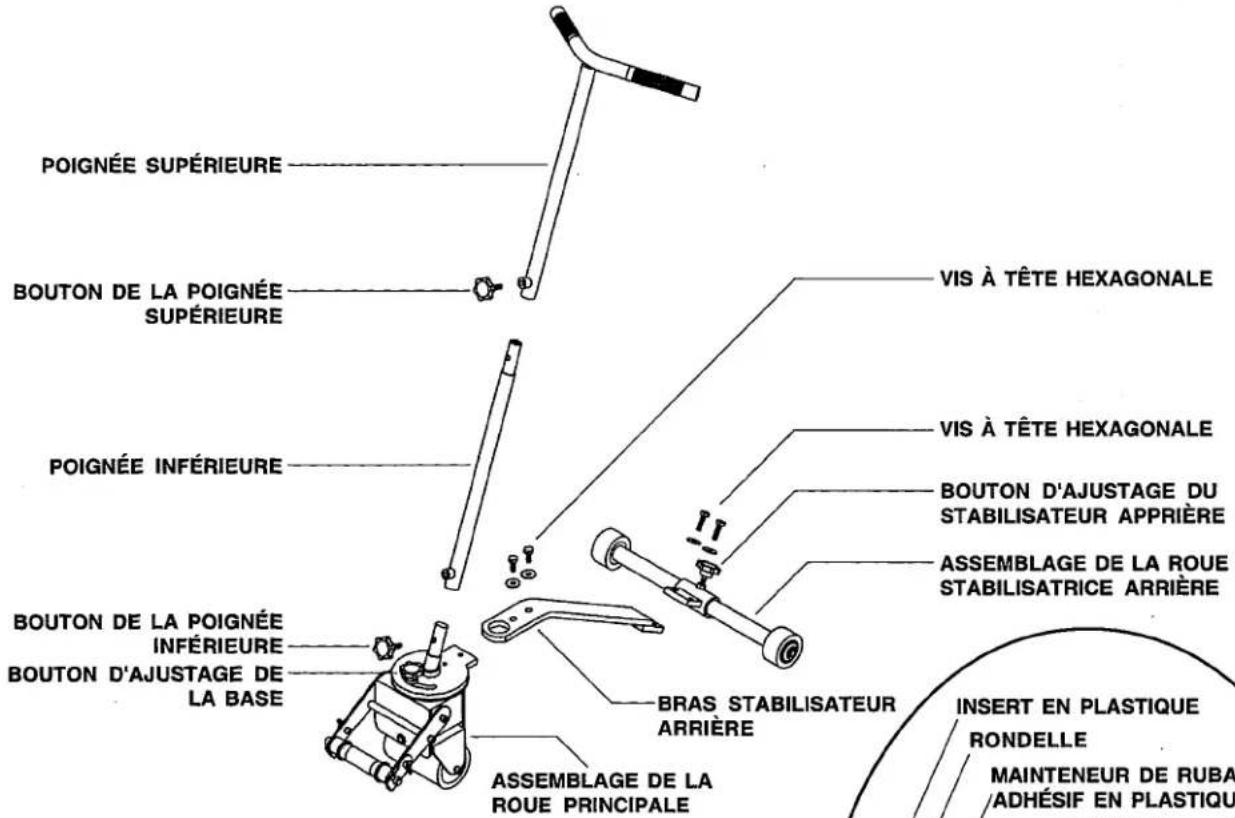

POIGNÉE SUPÉRIEURE BOUTON DE LA POIGNÉE SUPÉRIEURE POIGNÉE INFÉRIEURE BOUTON DE LA POIGNÉE INFÉRIEURE BOUTON D'AJUSTAGE DE LA BASE VIS À TÊTE HEXAGONALE VIS À TÊTE HEXAGONALE BOUTON D'AJUSTAGE DU STABILISATEUR APPRIÈRE ASSEMBLAGE DE LA ROUE STABILISATRICE ARRIÈRE BRAS STABILISATEUR ARRIÈRE ASSEMBLAGE DE LA ROUE PRINCIPALE INSERT EN PLASTIQUE RONDELLE MAINTENEUR DE RUBA ADHÉSIF EN PLASTIQU

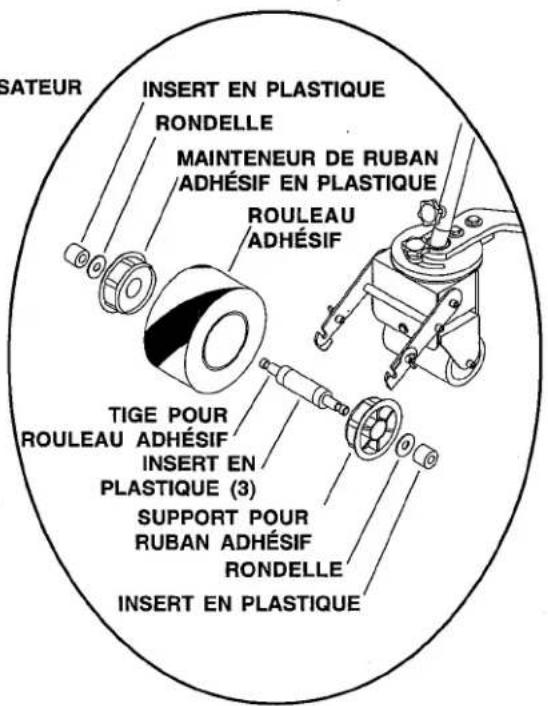

8.) Pour charger le ruban adhésif:

Desserer la vis papillon sur l'assemblage de l'applicateur.

Retirer la tige supportant le ruban adhésif, les ajouts en plastique, et les rondelles.

Charger le rouleau adhésif dans la tige avec les mainteneurs en plastique fournis comme montré ci-contre.

Replacer et bien serrer les écrous papillons.

SATEUR INSERT EN PLASTIQUE RONDELLE MAINTENEUR DE RUBAN ADHÉSIF EN PLASTIQUE ROULEAU ADHÉSIF TIGE POUR ROULEAU ADHÉSIF INSERT EN PLASTIQUE (3) SUPPORT POUR RUBAN ADHÉSIF RONDELLE INSERT EN PLASTIQUE
