WT2424 - Table de travail inclinable Vestil - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de travail inclinable
Marque	Vestil
Modèle	WT2424 (également WT2221)
Capacité de charge maximale	135 kg (300 lb)
Dimensions du plateau (L x P)	Environ 61 x 61 cm (24 x 24 pouces)
Réglage de hauteur	Oui, par volant de manivelle et vis d'ajustement
Réglage d'inclinaison	Oui, par volant situé sous le plateau
Roulettes	4 roues pivotantes de 76 mm (2 avec frein, 2 sans)
Freins de roues	Présents sur 2 roues
Matériau principal	Acier
Alimentation	Aucune (manuelle)
Entretien	Huiler les vis n°8 et n°12 deux fois par an
Nettoyage	Avec un chiffon doux
Sécurité	Lire le manuel, ne pas dépasser la charge, freiner les roues, répartir la charge
Pièces détachées	Disponibles localement ou auprès du fabricant
Réparabilité	Possible avec des pièces d'origine
Utilisation	Atelier, ergonomie, position de travail inclinée

FOIRE AUX QUESTIONS - WT2424 Vestil

Quelle est la capacité de charge maximale de la table WT2424 ?

La capacité de charge maximale est de 135 kg (300 lb). Il est important de ne jamais dépasser cette limite et de répartir la charge uniformément.

Comment régler la hauteur de la table ?

Desserrez la vis d'ajustement de hauteur, utilisez le volant situé sur la base pour monter ou descendre, puis resserrez la vis.

Comment régler l'inclinaison de la table ?

Desserrez le bouton ou la vis d'ajustement d'inclinaison sous le plateau, inclinez le plateau à l'angle désiré, puis resserrez.

Faut-il utiliser les freins des roulettes ?

Oui, bloquez toujours les freins des roues lorsque la table ne doit pas être déplacée, surtout lors du chargement ou du réglage.

Peut-on se tenir debout sur la table ?

Non, il est strictement interdit de se tenir debout sur la table. Cela peut entraîner des blessures graves.

Comment installer les roulettes ?

Soulevez le châssis, insérez la plaque supérieure de la roulette dans le support, fixez avec les vis fournies. Les roulettes pivotantes avec frein sont généralement montées du côté de la manivelle.

Quel entretien est nécessaire ?

Huilez les vis n°8 et n°12 deux fois par an ou selon les besoins. Nettoyez avec un chiffon doux.

Que faire en cas de dommage lors du transport ?

Notez les dommages sur le bordereau de livraison, retirez l'emballage, inspectez à nouveau et déposez une réclamation auprès du transporteur immédiatement.

Peut-on ajuster la table avec une charge dessus ?

Non, il ne faut jamais ajuster la hauteur ou l'inclinaison lorsqu'une charge est sur la plate-forme. Retirez toujours la charge d'abord.

Où trouver des pièces de rechange ?

Utilisez uniquement des pièces fournies ou approuvées par Vestil. Les pièces listées dans le manuel sont disponibles localement ou auprès du fabricant.

MODE D'EMPLOI WT2424 Vestil

Une compagnie dévouée à résoudre les problèmes ergonomiques et de prise en charge de matériel depuis 1955.

Solutions Ergonomiques

MANUEL

D'UTILISATION

TABLE DE TRAVAIL BASCULANTE

MODÈLE WT-2424 & WT-2221

Contenu

Avertissements et instructions de sécurité.... 9

Instructions de réception 9

Instructions de fonctionnement 9

Instructions pour le Montage des Roulettes ....10

Identification des pièces et shéma (WT-2424) .11

Liste des pièces et shéma (WT-2221) .....12

AVERTISSEMENTS ET INSTRUCTIONS DE SÉCURITÉ

Lire le manuel d'utilisation complètement avant de faire fonctionner l'unité

• Écarter mains et pieds de toutes pièces mobiles lorsque la table est en service.
• Ne pas essayer d'ajuster la hauteur ou l'inclinaison de la table lorsqu'un chargement est sur la plate-forme.
• Ne jamais se tenir debout sur la table.
• Retirer la charge avant d'effectuer toute réparation sur la table.
• N'utiliser que les pièces fournies ou approuvées par le fabricant.
• Toujours utiliser tous les freins de roues lorsque la table ne va pas être bougée.
• Ne jamais excéder la capacité de chargement maximum de 135 kg (300 pounds).
• Le chargement doit être uniformément réparti pour garantir une stabilité maximale.
• Toujours s'assurer que la vis d'ajustement de hauteur soit bien serrée après que la table a été montée ou abaissée.
• Tout manquement à la suite de ces lignes directrices peut causer des blessures personnelles.

INSTRUCTIONS DE RECÉPTION

Chaque unité est minutieusement testée et inspectée avant expédition. Toutefois, il est possible que l'unité soit endommagée pendant le transport. Si un dommage est constaté durant le déchargement, le noter sur la facture de chargement.

Retirer tout le matériel d'empaquetage et les sangles, et inspecter l'unité de nouveau pour constater tout dommage. Si le dommage est évident, remplir immédiatement une plainte avec le transporteur!

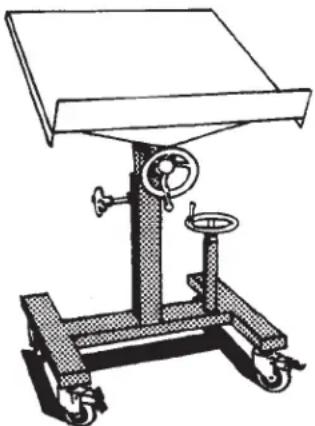

INSTRUCTIONS DE FONCTIONNEMENT

1) Placer la table de travail proche de l'aire de travail voulue.

2) Bloquer les roulettes.
3) Desserrer la vis d'ajustement de hauteur et ajuster la table de travail à la hauteur désirée en utilisant le volan situé sur la base.
4) Serrer la vis d'ajustement de la hauteur.
5) Ajuster l'angle d'inclinaison de la table à la position voulue en utilisant le volan situé directement sous le plateau de la table.
6) Placer la charge sur la table.

INSTRUCTIONS DE FONCTIONNEMENT

1) Positionner la table près de l'aire de travail désirée.
2) Bloquer les roues.
3) Ajuster la hauteur ou corriger le niveau en appuyant sur le bouton situé sur la colonne centrale et en le faisant glisser vers le haut ou vers la bas.
4) Desserrer le bouton d'ajustement de l'inclinaison sous la plate-forme. Incliner le plateau à l'angle désiré et resserrer.
5) Placer le chargement sur la table

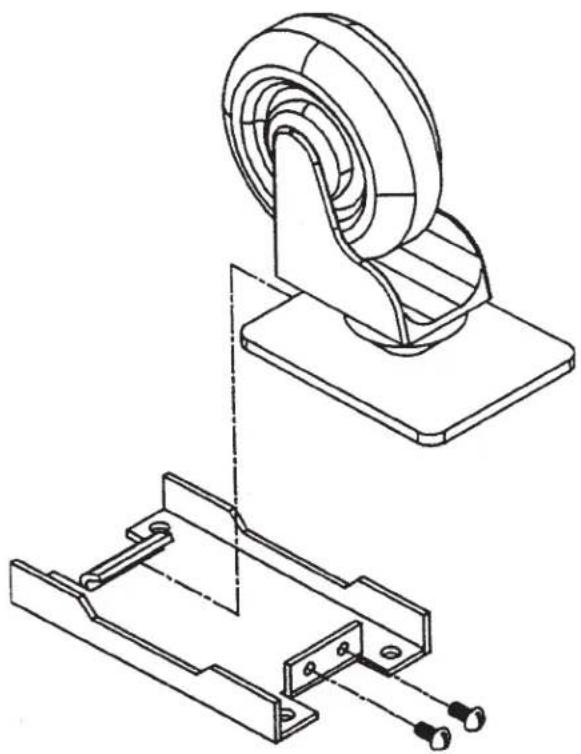

Elevez solidement le châssis aussi haut pour que les roulettes puissent glisser sous le bout. Vous verrez quatre supports pour le montage des roulettes soudés au-dessous du châssis, un à chaque coin.

Si vous avez des roulettes pivotantes et des roulettes rigides, les roulettes sont attachées en paires qui jouxtent. Typiquement, les roulettes pivotantes sont montées au côté du châssis où la manche est située (quand il y en a). Déterminez les bons emplacements pour les roulettes avant de commencer.

Tournez les vis ci-inclus un ou deux pas dans les deux trous taraudés dans le bout de chaque support de montage des roulettes.

Pour installer les roulettes sur le châssis:

Insérez un des deux cotés courts de la plaque supérieure de la roulette dans la partie retroussée du support de montage des roulettes.

Mettez l'autre bout de la plaque supérieure de la roulette dans le support de montage des roulettes, l'y fixant en filetant les vis. Les vis doivent étendre au-dessous de la plaque supérieure de la roulette, l'y retenant ainsi dans le support.

Légèrement huiler les vis #8 et #12 2 fois par an ou selon les exigences.

NO.D'ARTICLE	DESCRIPTION QTÉ.	NO D'INGÉNIEUR	NO. DE PIÈCE
1	Assemblage de la partie supérieure de la table	16-513-003	WT-TAB	1
2	Écrou Nylok de 10 mm	37024	D/L	1
3	Unc H.H.C.S. de 10 mm x 76 mm	11115	D/L	1
4	Unc H.H.C.S. de 6 mm x 13 mm	11003	D/L	4
5	Rondelle protectrice de 6 mm I.D. x 32 mm I.D.	33208	D/L	4
6	Sub-Assemblage Du Moyeu D'Inclinaison	16-526-002	WT-TBA	1
7	Montant Interne	16-514-017	WT-IU	1
8	Filetage D'Inclinaison	16-526-001	WT-TT	1
9	Palier de Poussée de 13 mm I.D.	16-110-001	WT-.5TB	1
10	Moyeu Pivot	16-020-002	WT-PB	1
11	Volan/Manivelle	16-145-006	WT-HC	2
12	Filetage D'Élevation	16-026-002	WT-ET	1
13	Palier de Poussée de 19 mm I.D.	16-110-002	WT-.75TB	1
14	Goupille Ressort	64137	D/L	3
15	Écrou de Verrouillage/Ajustement de Hauteur	KNOB 2-5	WT-LS	1
16	Assemblage de la Base	16-514-024	WT-BA	1
17	Capsule en Plastique, Tube de la Base	REC -1-1 12 x 3-11GA	WT-PC	4
18	Bague De Cuivre	01-111-037	WT-BB	2
19	Roue Pivotante de 76 mm Avec Frein	16-132-002	WT-SC/B	2
19A	Roue Pivotante	16-132-003	WT-SC	2
20	Tige à Manivelle	16-645-005	WT-CR	1
21	Pignon du Filetage D' Élevation	16-042-002	WT-ETS	1
22	Chaîne à rouleaux Standard #40	16-042-001	WT-RC	1
23	Assemblage Pour Pignon	16-042-002	WT-SP	1

D/L Disponible Localement

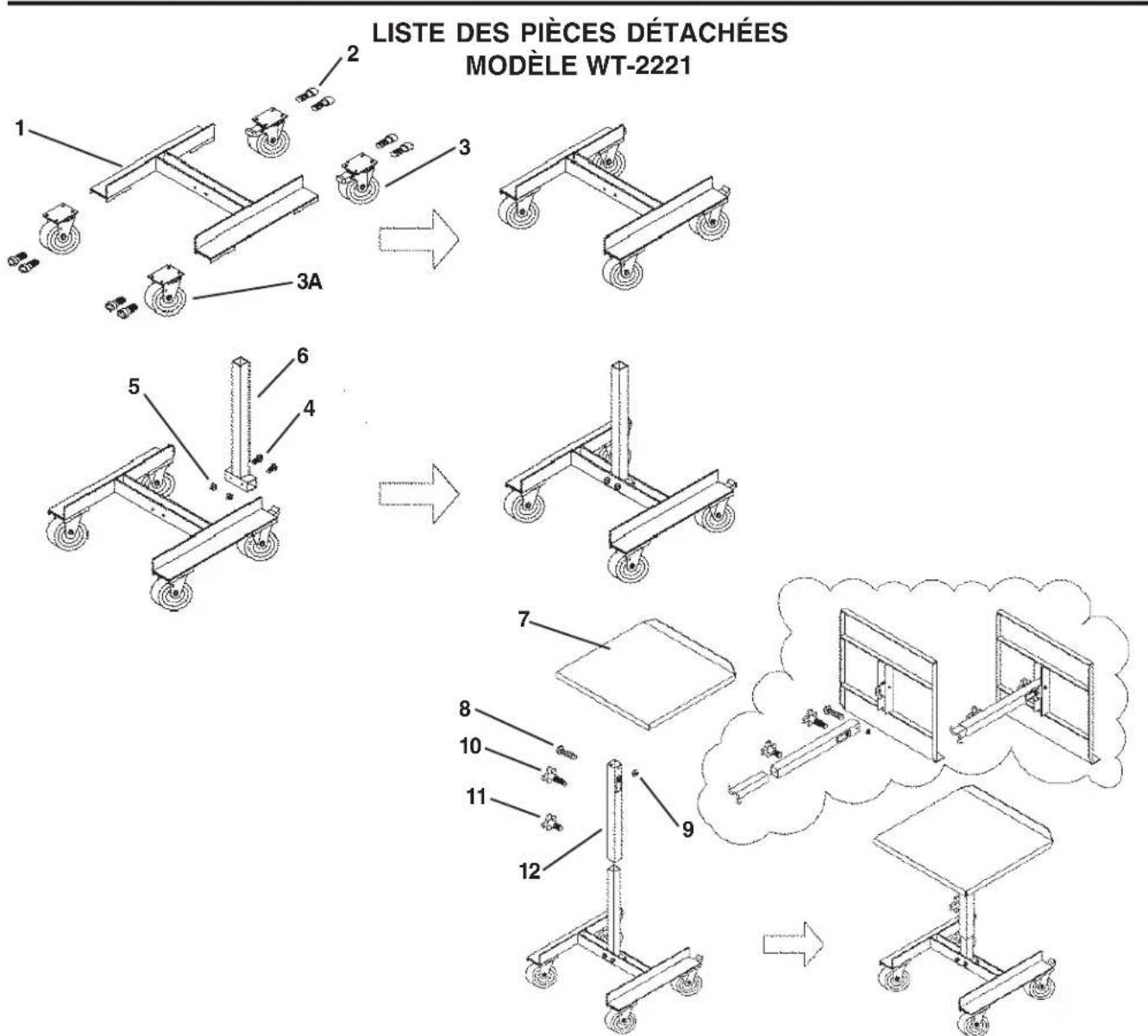

LISTE DES PIÈCES DÉTACHÉES MODÈLE WT-2221

NO. D'ARTICLE	DESCRIPTION	NO. D'INGÉNIEUR	NO. DE PIÈCE	QTÉ.
1	Baser assemble		WTP-CBA	1
2	La vis de tête de doulle, M4-0.7x16mm		WTP-CSS	8
3	7.62cm Roulette Pivotante w/brake		WTP-CSC/B	2
3A	7.62cm Roulette Pivotante		WTP-CSC	2
4	Boulon, .64cm - 50.8cm x 6.35cm		WTP-CBLT	2
5	Boulon, .64cm - 50.8cm	37018	WTP-NN-2	2
6	Montant extérieur		WTP-COU	1
7	Le sommet de la table		WTP-CTAB	1
8	Boulon, 1.27cm - 33.02cm x 7.62cm		WTP-CBLT	1
9	Boulon, 1.27cm - 33.02cm		WTP-CNN-1	1
10	Poignée D'ajustement de l'inclinaision		WTP-CHTA	1
11	Vis verrouillant, ajustement de hauteur		WTP-CLS	1
12	Montant intérieur		CIU	1
