| Type de produit | Ralentisseur de vitesse |
| Marque | Vestil |
| Modèle | SB36 |
| Matériau principal | Caoutchouc recyclé haute résistance |
| Longueur | 91,4 cm (36 pouces) |
| Largeur | 30,5 cm (12 pouces) |
| Hauteur | 5,1 cm (2 pouces) |
| Poids approximatif | 11,3 kg (25 lb) |
| Alimentation | Aucune (dispositif passif) |
| Fonctions principales | Réduction de la vitesse des véhicules, amélioration de la sécurité routière |
| Types de surface compatibles | Ciment, asphalte |
| Méthode d'installation | Ancrage au sol avec boulons, chevilles et rondelles (kit fourni) |
| Outils nécessaires à l'installation | Perceuse à grande vitesse avec mèche 19,05 mm, clé à pipe 19,05 mm |
| Entretien et nettoyage | Nettoyage régulier à l'eau et détergent doux ; inspection périodique des fixations |
| Sécurité d'installation | Ne pas trop visser les boulons pour éviter d'endommager le ralentisseur |
| Pièces détachées disponibles | Boulons, rondelles, chevilles (kit de quincaillerie) |
| Réparabilité | Remplacement des fixations possible ; garantie 30 jours pour défauts de fabrication |
| Garantie | 30 jours à compter de la date d'achat |
| Informations générales | Testé et inspecté avant expédition ; adapté aux zones à fort trafic |
FOIRE AUX QUESTIONS - SB36 Vestil
Questions des utilisateurs sur SB36 Vestil
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Accessoire de sécurité routière au format PDF gratuitement ! Retrouvez votre notice SB36 - Vestil et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SB36 de la marque Vestil.
MODE D'EMPLOI SB36 Vestil
Instructions D'assemblage 3

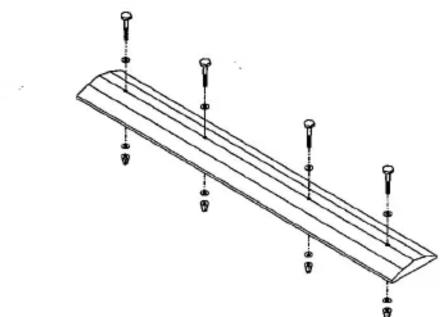

Shéma d'assemblage 3
KIT DE QUINCAILLERIE POUR CIMENT (standard)
Les outils suivants sont nécessaires pour l'installation de voter. ralentisseur.
4 - Boulons de 1.27 mm x 15.24 cm pour chaque perforation
8-Rondelles de 1.27 mm pour chaque cheville
4-Chevilles de 1.27 mm pour chaque boulon
5 - Boulons de 1.27 mm x 15.24 cm pour chaque perforation
10-Rondelles de 1.27 mm pour chaque boulon
5 - Chevilles de 1.27 mm pour chaque boulon
LE CLIENT DOIT SE PROCURER:
1 - Une perceuse à grande vitesse munie d'une mèche de 19.05 mm
1 - Une visseuse ou une clé à pipe de 19.05 mm
KIT DE QUINCAILLERIE POUR ASPHALTE
les outils suivants sont nécessaires pour l'installation de vote ralentisseur sur asphalte.
Chaque unité est minutieusement testée et inspectée avant expedition. Toutefoils, il est possible que l'unité ait subi des dommages durant le transport. Si les dommages sont constatés durant le déchargement, les signaler sur LA FACTURE DE CHARGEMENT. Retirer le matériel d'empaquetage, puis inspecter l'unité de nouveau pour tout dommage. Si le dommage est évident, replir une réclamation avec le transporteur immédiatement.
GARANITE
Ce produit est garanti pendant 30 jours à partir de la date d'achat pour tout défaut de fabrication, en matériel ou en main d'oeuvre. L'obligation du fabricant est limitée à la réparation de tels produits durant la période de garantie à condition que le produit soit envoyé à la Compagnie frais de port pré-payés.
Cette garantie ne couvre pas les usures normales de pieces ou des dommages resultant de ce qui suit: Utilisation négligente ou mauvaise utilisation du produit, utilisation ou applications contraires aux instructions d'assemblage ou de désassemblage, réparation ou alération par quiquonque sans autorisation préalable d'un représentant de l'usine.
INSTRUCTIONS D'ASSEMBLAGE
CIMENT
1.) Placer le ralentisseur dans la position voulue et, en utilisant ses troups pré-perforés comme des patrons, marquer l'emplacement de chaque trou sur la surface de la chaussée.
2.) Retirer le ralentisseur. Avec une perceuse à grande vitesse munie d'une mèche de 19.05 mm, pincer un trou à chaque endroit marqué sur une profondeur de 19.05 mm en dessous de la surface d'arrêt.
3.) Insérer une chevelle dans chaque trou (large ouverture de la chevelle vers le haut) tapoter les poches des chevilles avec un marteau afin que celles-ci soient au ras de la surface du sol. Placer une rondelle sur chaque trou de cheville.
4.) S'assurer que les substrats soient bien propres et secs. Repositionner le ralentisseur dans sa position d'installation. Appliquer une ferme pression de la main. Glisser une rondelle dans le boulon, insérer le boulon dans le trou pre-percé du ralentisseur, l'aligner au dessus de la chevelle et serrer le boulon au trois quart avec une clé de 19.05 mm, Répéter cette opération pour tous les trous du ralentisseur. Finir de visser tous les boulons jusqu'à ce qu'ilssoient bien ajustés. NE PAS TROP VISSER! Une vissage excessif pourrait endommager le ralentisseur et annuler la garantie.
INSTRUCTIONS D'ASSEMBLAGE
ASPHALTE, ARIES A GRANDE UTILISATION, OU
LOCATIONS DONT LES TEMPERATURES DEPASSENT 43^
1.) Coller la bande adhésive butyl sur la structure inférieure du ralentisseur et sur toute sa longueur.
2.) Placer le ralentisseur sur la position désirée.
3.) Insérer la pointe d'acier dans le tou pré-perché. NE PAS TENIR LA POINTE D'ACIER LORS DU MARTELAGE! Enconcer la pointe d'acier dans le sol jusqu'à ce qu'elle soit au ras du ralentisseur.

RALENTISSEUR · MODELE SB-36
