| Type de produit | Pompe à piston pour évacuation de condensat |
| Marque | Sauermann |
| Modèle | Si-27 |
| Applications | Unités de climatisation jusqu’à 20 kW (67 kBTU, 5.6 RT) |
| Débit maximal | 20 l/h |
| Hauteur d’aspiration maximale | 3 m |
| Hauteur de refoulement maximale | 10 m (à 4 l/h) |
| Pression maximale | 14 m (à 0 l/h) |
| Niveau sonore | 20 dBA (à 1 m selon EN ISO 3744) |
| Alimentation électrique | 120 V ~ 60 Hz, 14 W |
| Classe d’isolation | Double isolation |
| Indice de protection | IP20 |
| Protection thermique | 115 °C (auto-réarmement) |
| Interrupteur de sécurité | NC 8 A résistif, 250 V |
| Niveaux de détection | Marche : 16 mm, Arrêt : 11 mm, Sécurité : 19 mm |
| Poids net | 0.48 kg |
| Dimensions (emballage) | L 135 x l 135 x H 90 mm |
| Contenu du kit | Pompe, support de montage, câble d’alimentation 1.5 m, tube PVC 1.5 m (Ø int 6 mm), 6 attaches, unité de détection SI2958 (câble 1.5 m), kit d’installation |
| Entretien | Nettoyer régulièrement le réservoir et les conduites pour éviter les obstructions |
| Réparabilité | Pièces détachées disponibles (consulter le service après-vente) |
FOIRE AUX QUESTIONS - Si-27 Sauermann
Questions des utilisateurs sur Si-27 Sauermann
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe au format PDF gratuitement ! Retrouvez votre notice Si-27 - Sauermann et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Si-27 de la marque Sauermann.
MODE D'EMPLOI Si-27 Sauermann
Si-27
BOMBA DE PISTÓN
Sauermann® part #:
SI27CE01UN12
El Si-27 es adecuado para unidades de aire acondicionado de hasta 20 kW.
La tecnología del pistón está específicamente diseñada para eliminar la condensación de los sistemas de aire acondicionado.
El Si-27 es totalmente confiable en cualquier tipo de entorno y su nivel de sonido permanece en silencio sin importar el volumen de condensado.
Su nivel de sonido operativo permanecerá en silencio sea cual sea el volumen de condensado.
BENEFICIOS
- Tecnologia Patentada
- Alto rendimiento: solo se necesita una bomba para unidades de aire acondicionado de hasta 20 kW.
- Altamente resistente a la contaminación creado por entornos generales y capaz de descargar pequeñas partículas.
-Fiabilidad probada
- Silencio
- Bajos niveles de sonido operativo: silencioso en funcionamiento (20 dBA probados independientemente).
-El tamaño de la unidad de aire acondicionado y el volumen de condensación que se eliminará no afectan el nivel de sonido operativo de la bomba
- Fácil de instalar
-Diseño compacto
- Soporte de montaje: permite que la bomba sea montada en la pared o colgada de techos y tuberías.
- Cable de alimentación enchufable hace que el mantenimiento y la sustitución sean sencillos.
-Interruptor de seguridad
- Ahorro de energía
El rendimiento mejorado y el alto índice de flujo reducen el tiempo de operación y el consumo de energía.
CONTENIDO DEL KIT
- Soporte de montaje
- Cable de alimentación enchufable de 1,5 m
- Tubo de PVC transparente de 1,5 m ∅ int 6 mm
- 6 corbata
- Unidad de detección (SI2958, cable de 1.5 m)
- Kit de instalación de la unidad de detección:
■ Manguera de goma ∅int.15 x L 35 mm,
- Tubo de ventilación ∅ int 4 x L 75 mm,
■carril de montaje,
■adhesivo.
APLICACIONES
Para usar con cualquier unidad de aire acondicionado, hasta 20 kW-67kBTU-5,6RT:
- montado en la pared
- Techo suspendido
- Conductos
- Fancoils
ESPECIFICACIÓN TÉCNICA
| Max. caudales | 20 l/h |
| Max. Cabeza de succión | 3 m |
| Max. cabezal de descarga | 10 m (caudales =4l/h) |
| Presión máxima | 14 m (caudales =0l/h) |
| Nivel de sonido a 1m de acuerdo a EN ISO 3744 (medido en laboratorio LNE, bomba que funciona con agua, fuera de aplicación) | 20 dBA |
| alimentación principal | 120V 60Hz 14W (SI27CE01UN12) |
| Clase de aislamiento | ☐ (double insulation) |
| Niveles de detección | ON: 16mm, OFF: 11mm,Safety: 19mm |
| Interruptor de seguridad | NC 8 A resistive – 250V |
| Protección térmica (sobrecalentamiento) | 115°C (auto-reset) |
| Condiciones de operación | 100% - Continuous duty |
| Proteccion | IP20 |
| Estándares de seguridad | CE / EAC |
| Directiva RoHS | Compliant |
| Directiva WEEE | Compliant |
| Embalaje | 0.48kg – L135 x W135 x H90 mm |
| Paquete maestro | 20 pieces |


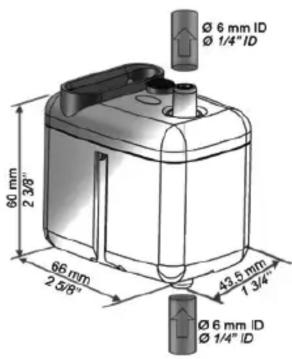

| Longitud total de la manguerautilizando ∅ Int 6 mm, 1/4" – (C) | |||||
| Cabeza de succión (A) | Cabezal de descarga (B) | 5 m | 10 m | 20 m | 30 m |
| 0 m | 0 m | 20 | 19 | 18 | 17 |
| 2 m | 16 | 15 | 14 | 13,5 | |
| 4 m | 11,5 | 11 | 10,5 | 10 | |
| 6 m | 8,5 | 7,5 | 6,5 | ||
| 8 m | 6 | 5 | 4 | ||
| 10 m | 4 | 3,5 | 2,5 | ||
| 1 m | 0 m | 14 | 13 | 12 | 11 |
| 2 m | 11 | 10 | 9 | 8 | |
| 4 m | 7,5 | 7 | 6 | 5 | |
| 6 m | 4,5 | 4 | |||
| 2 m | 0 m | 11 | 10 | 9 | 8 |
| 2 m | 9 | 8 | 7 | 6 | |
| 4 m | 5,5 | 5 | 4,5 | ||
| 3 m | 0 m | 10,5 | 9 | 8 | 7 |
| 2 m | 8 | 7 | 6 | 5 | |
| 4 m | 5 | 4 | |||
line
| Time (h) | Value (m) | |---|---| | 0 | 14 | | 2 | 12 | | 4 | 10 | | 6 | 8 | | 8 | 6 | | 10 | 5 | | 12 | 4 | | 14 | 3 | | 16 | 2 | | 18 | 1 | | 20 | 0 |ACCESORIOS RECOMENDADOS
Manguera de PVC transparente ∅
int 6 mm (1/4") ACC00909 : 5 m
ACC00910 : 50 m
6 accesorios de cierre
automático para manguera
∅ int. 6 mm (1/4")
ACC00919
Drene dispositivos
seguros para
manguera ∅ int. 6 mm
(1/4")
ACC00922
