IFB-A02 - Trépied Kern - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil IFB-A02 Kern au format PDF.
| Type de produit | Trépied |
| Marque | Kern |
| Modèle | IFB-A02 |
| Hauteur (mm) | 330 ou 600 selon version |
| Dimensions de la plate-forme (mm) | 300x240, 400x300, 500x400, 650x500 (selon configuration) |
| Diamètre du tube (mm) | 38 |
| Contenu de la livraison | Pied de trépied (A), tube de trépied (B), support pour indicateur (C), vis M6x16 (x4), rondelle élastique (x4), rondelle (x5), vis M6x12 (x1), vis M6x10 (x2), vis M8x20 (x1), écrou M8 (x1) |
| Fonction principale | Support d'indicateur de mesure |
| Installation | Fixation du pied à la plate-forme, assemblage du tube, montage du support indicateur |
| Matière | Acier (estimation) |
| Utilisation prévue | Montage d'indicateur de mesure sur plate-forme |
| Précautions de sécurité | Ne pas coincer ou endommager les câbles lors de l'installation |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Pièces détachées et réparabilité | Vis et rondelles fournies, assemblage vissé démontable |
| Type de fixation | Par vis |
FOIRE AUX QUESTIONS - IFB-A02 Kern
Questions des utilisateurs sur IFB-A02 Kern
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Trépied au format PDF gratuitement ! Retrouvez votre notice IFB-A02 - Kern et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IFB-A02 de la marque Kern.
MODE D'EMPLOI IFB-A02 Kern
Guide d'installation
Table des matières
1 Données techniques ...... 2
1.1 Dimensions....3
2 Contenu de la livraison....5
3 Installation....6
1 Données techniques
| KERN | IFB-A01 | IFB-A02 |
| Hauteur du trépied (mm) | 330 | 600 |
| Pour les dimensions de la plate-forme (mm) | 300 x 240400 x 300500 x 400650 x 500 | 400 x 300500 x 400650 x 500 |
1.1 Dimensions

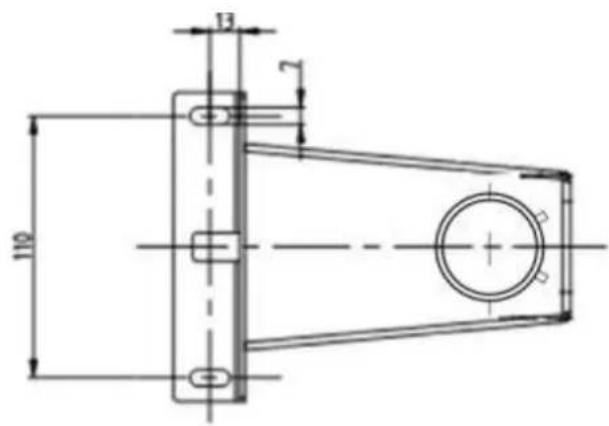

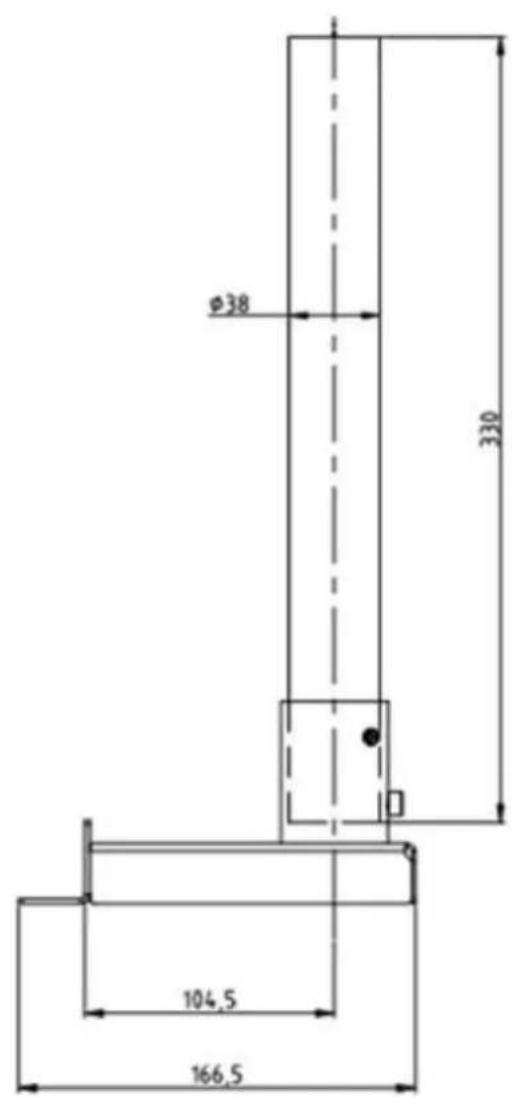

Modèles avec 330 mm :

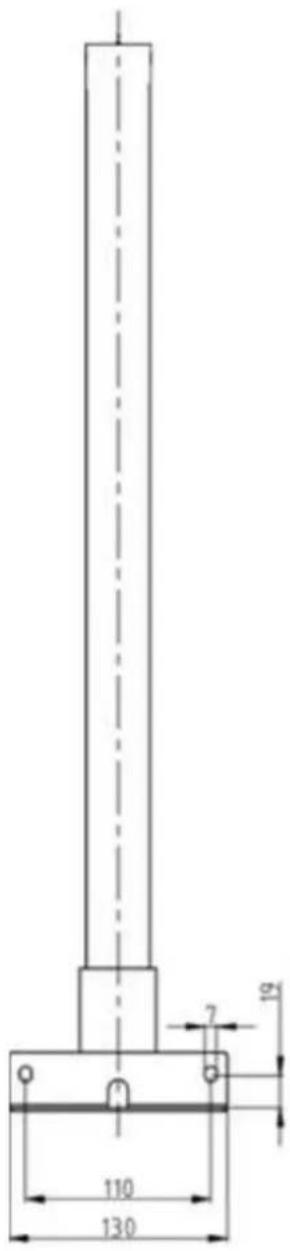

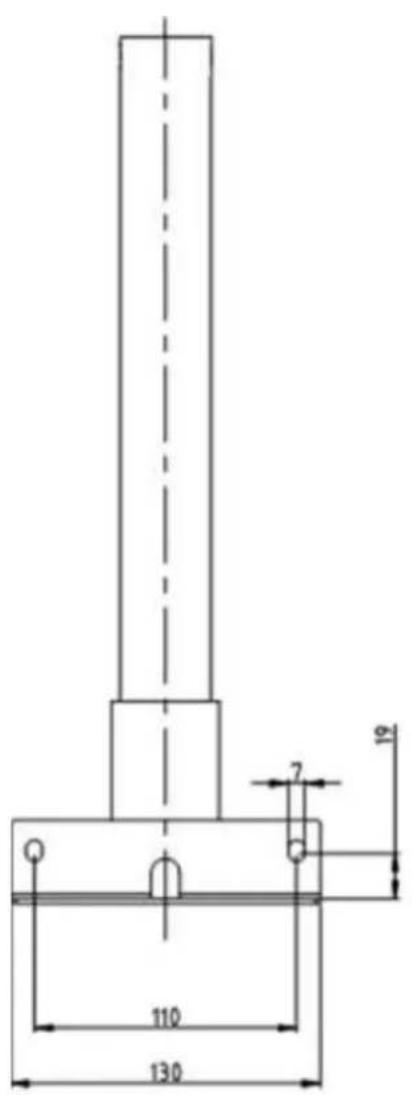

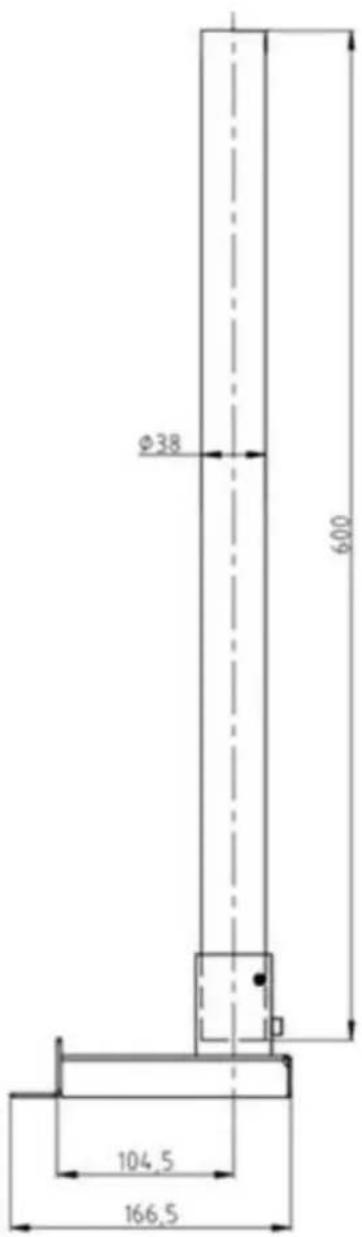

Modèles de 600 mm :



2 Contenu de la livraison

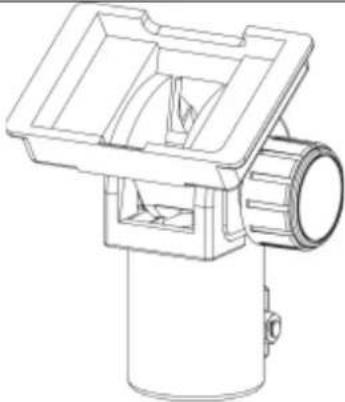

![]() | [W36A] | ![]() |
| APied de trépied1 x | BTube du trépied1 x | CSupport pour indicateur1 x |
![]() | ![]() | ![]() |
| S1M6 x 164 x | S2Rondelle élastique4 x | S3Rondelle5 x |
![]() | ![]() | ![]() |
| S4M6 x 121 x | S5M6 x 102 x | S6M8 x 201 x |
![]() | ||
| S7Écrou M81 x |
C, S3 (1x), S6 et S7 sont livrés à l'état prémonté.
3 Installation

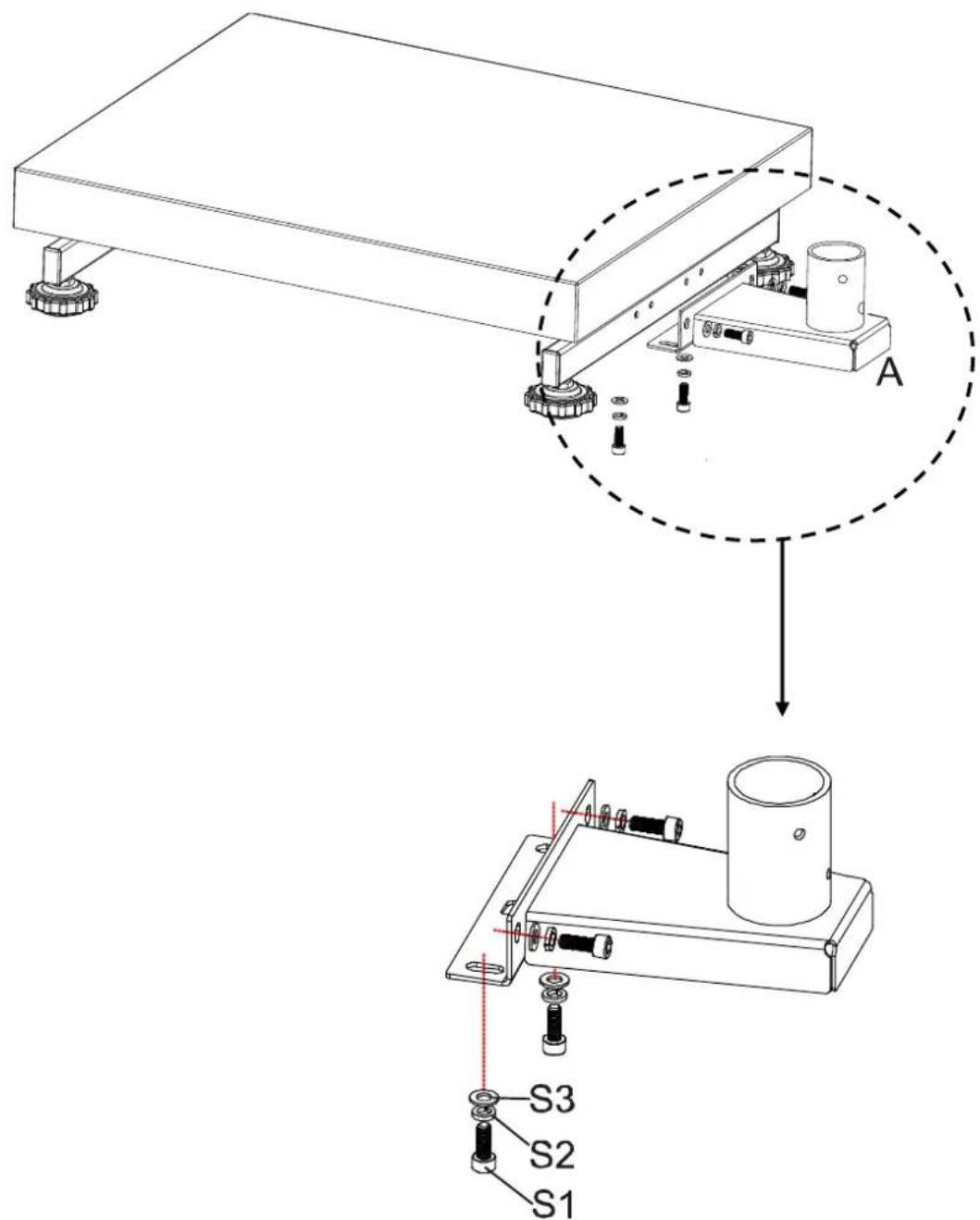

Fixer le pied du trépied à la plate-forme:
- Positionner le pied du trépied (A) au centre, au-dessus des trous sur le côté de la plate-forme.
- Mettre d'abord la rondelle élastique (S2) puis la rondelle (S3) sur la vis (S1) (4 x).
- Visser le pied du trépied.
Veillez à ne pas coincer ou endommager les câbles.

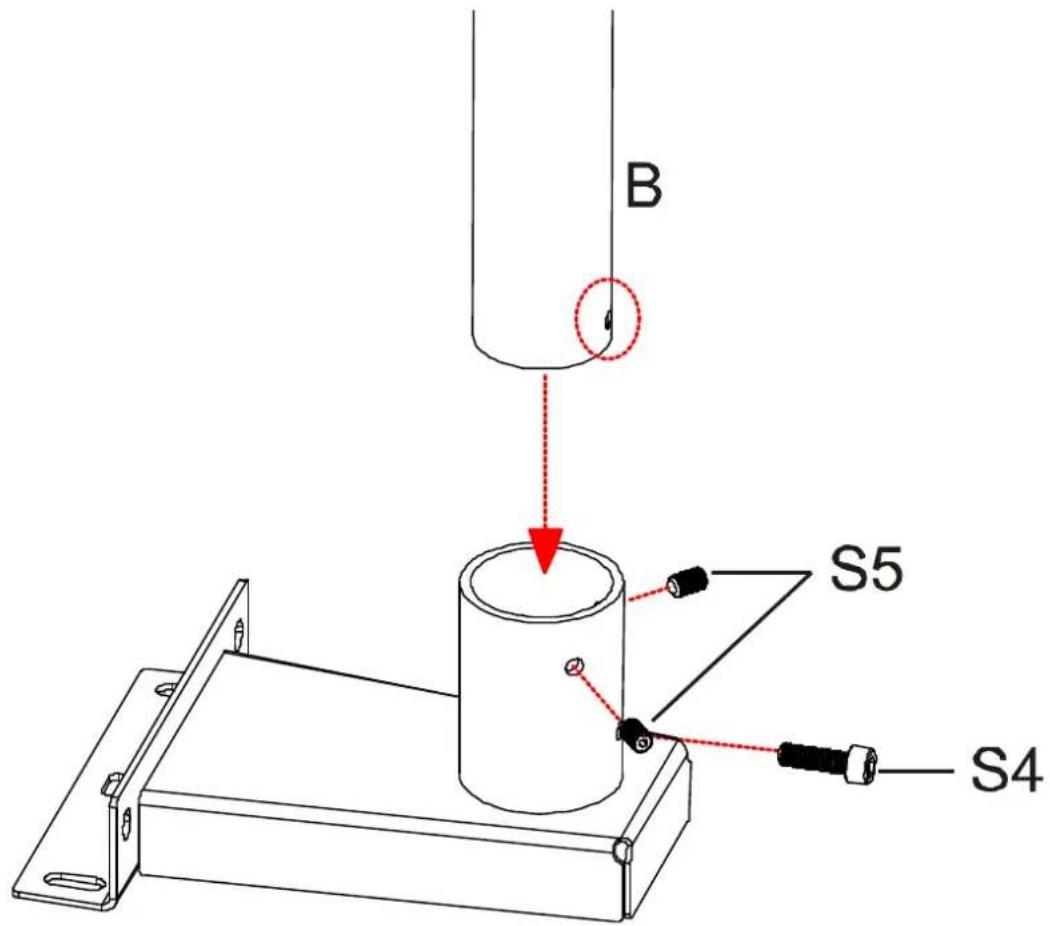

Fixer le tube du trépied à la base du trépied:
-
Dévisser les vis S4 et S5 du tube du trépied.
-
Insérer le tube du trépied (B) dans le pied du trépied. Veiller à ce que l'alésage du tube du trépied corresponde à l'alésage S4.
-
Revisser les vis S5 et fixer le tube du trépied avec la vis S4.

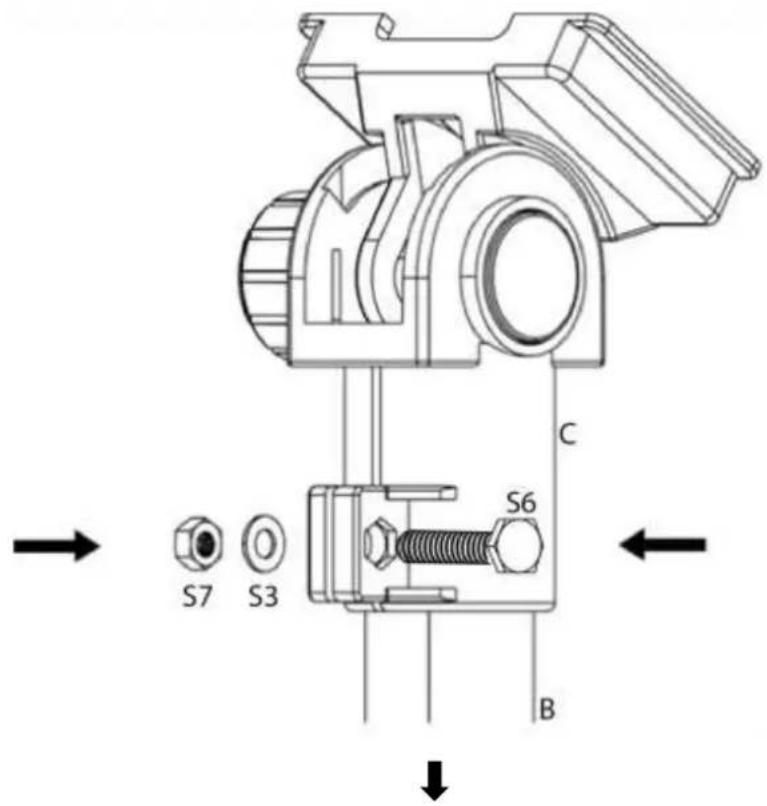

Fixation de l'appareil d'affichage sur le tube du trépied:
- Insérer le support pour l'appareil d'affichage (C) dans le tube du statif et le fixer avec les vis S6.

⇒ Insérer le support (C) pour l'appareil d'affichage dans l'extrémité supérieure du tube du trépied (B) et le fixer avec la vis (S6).
Bloquer du côté opposé avec la rondelle (S3) et l'écrou (S7).
