Produkttyp	Stativ
Marke	Kern
Modell	IFB-A02
Höhe (mm)	330 oder 600 je nach Version
Abmessungen der Plattform (mm)	300x240, 400x300, 500x400, 650x500 (je nach Konfiguration)
Rohrdurchmesser (mm)	38
Lieferumfang	Stativfuß (A), Stativrohr (B), Halterung für Messuhr (C), Schraube M6x16 (x4), Federring (x4), Unterlegscheibe (x5), Schraube M6x12 (x1), Schraube M6x10 (x2), Schraube M8x20 (x1), Mutter M8 (x1)
Hauptfunktion	Halterung für Messuhr
Montage	Befestigung des Fußes an der Plattform, Montage des Rohrs, Montage der Messuhrhalterung
Material	Stahl (Schätzung)
Verwendungszweck	Montage einer Messuhr auf einer Plattform
Sicherheitshinweise	Kabel beim Einbau nicht einklemmen oder beschädigen
Wartung	Mit einem weichen, trockenen Tuch reinigen
Ersatzteile und Reparierbarkeit	Mitgelieferte Schrauben und Unterlegscheiben, demontierbare Schraubverbindung
Befestigungsart	Mit Schrauben

Häufig gestellte Fragen - IFB-A02 Kern

Wie montiere ich das Stativ Kern IFB-A02?

Zuerst den Stativfuß (A) mit den Schrauben M6x16, Federring und Unterlegscheibe an der Plattform befestigen. Dann das Stativrohr (B) in den Fuß einsetzen und mit den Schrauben M6x12 und M6x10 fixieren. Abschließend die Halterung für die Messuhr (C) in das Rohr einsetzen und mit der Schraube M8x20, Unterlegscheibe und Mutter M8 sichern.

Welche Abmessungen hat das Stativ?

Das Stativ ist in zwei Höhen erhältlich: 330 mm und 600 mm. Die Plattformabmessungen variieren je nach Modell von 300x240 mm bis 650x500 mm.

Welchen Durchmesser hat das Rohr?

Der Rohrdurchmesser beträgt 38 mm.

Was ist im Lieferumfang des Stativs enthalten?

Die Lieferung umfasst einen Stativfuß (A), ein Stativrohr (B), eine Halterung für Messuhr (C) sowie Schrauben und Unterlegscheiben: 4x M6x16, 4x Federringe, 5x Unterlegscheiben, 1x M6x12, 2x M6x10, 1x M8x20 und 1x Mutter M8.

Wie befestige ich die Halterung für die Messuhr?

Setzen Sie die Halterung (C) in das obere Ende des Stativrohrs (B) ein und befestigen Sie sie mit der Schraube M8x20. Sichern Sie sie auf der gegenüberliegenden Seite mit der Unterlegscheibe und der Mutter M8.

Ist das Stativ mit allen Messuhren kompatibel?

Das Stativ ist dafür ausgelegt, eine Messuhr über die mitgelieferte Halterung zu tragen. Überprüfen Sie die Befestigungsmaße Ihrer Messuhr.

Welche Vorsichtsmaßnahmen sind bei der Montage zu beachten?

Achten Sie darauf, beim Verschrauben keine Kabel einzuklemmen oder zu beschädigen. Stellen Sie sicher, dass die Schrauben fest angezogen sind, aber nicht überdreht werden.

Kann ich die Höhe des Stativs einstellen?

Die Höhe ist je nach gewählter Version fest (330 oder 600 mm). Es gibt keine Höhenverstellung.

Wie reinige ich das Stativ?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie aggressive Chemikalien. Bei Bedarf leichtes Abstauben mit einem Pinsel.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Kundendienst von Kern oder konsultieren Sie die Anleitung für die Referenzen der Schrauben und Unterlegscheiben.

BEDIENUNGSANLEITUNG IFB-A02 Kern

Installationsanleitung

Inhaltsverzeichnis

1 Technische Daten....2
1.1 Abmessungen....3
2 Lieferumfang 5
3 Installation....6

1 Technische Daten

KERN	IFB-A01	IFB-A02
Stativhöhe (mm)	330	600
Für Plattformgrößen (mm)	300 x 240400 x 300500 x 400650 x 500	400 x 300500 x 400650 x 500

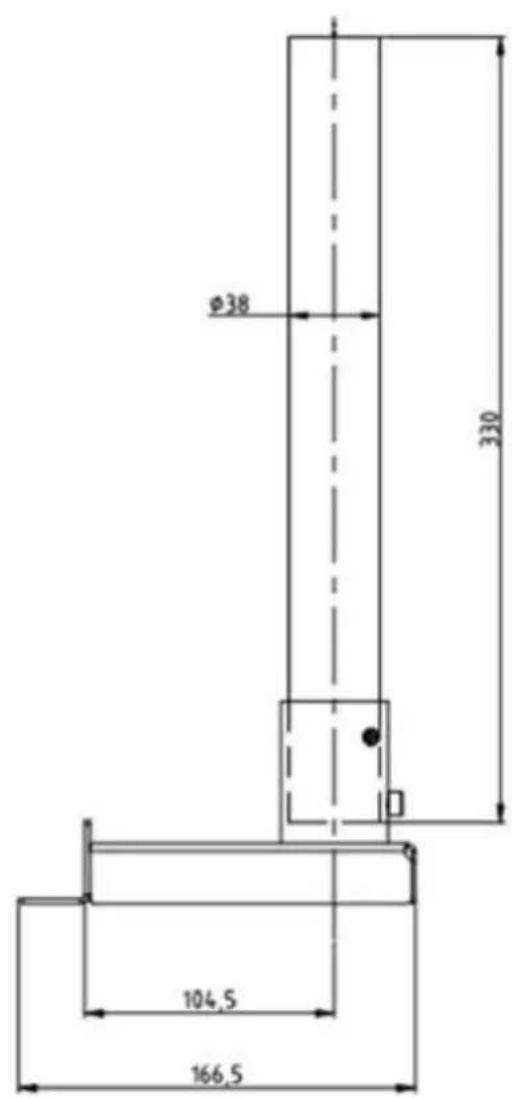

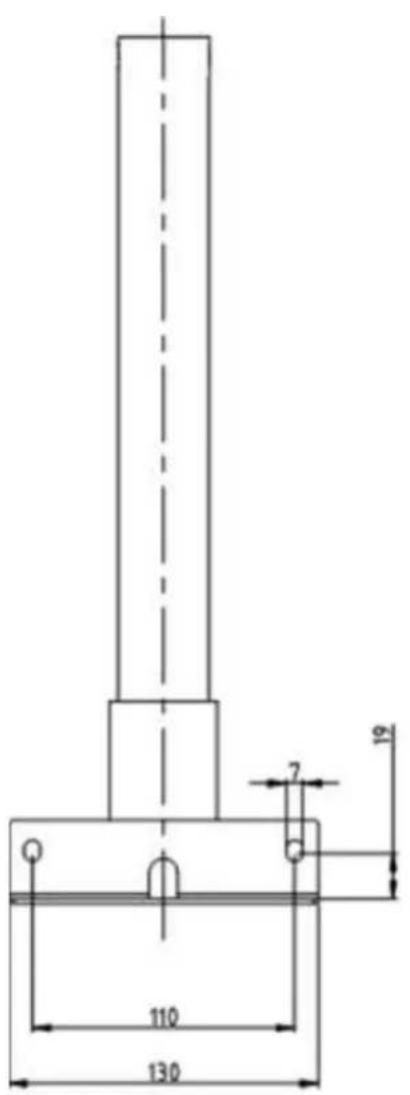

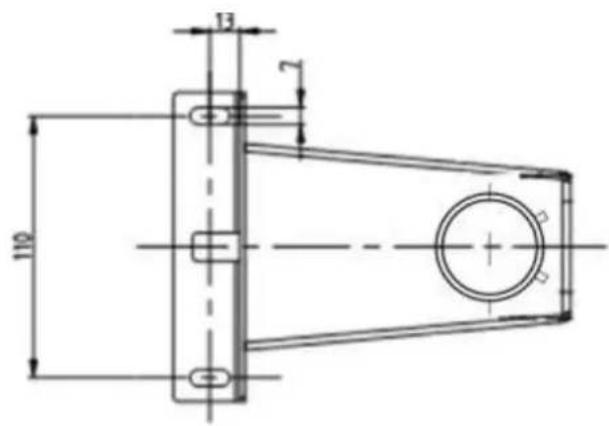

1.1 Abmessungen Modelle mit 330 mm:

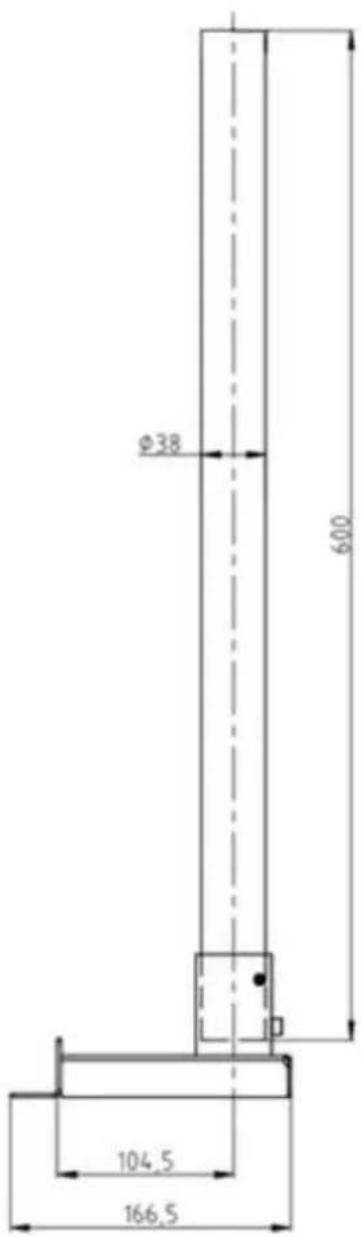

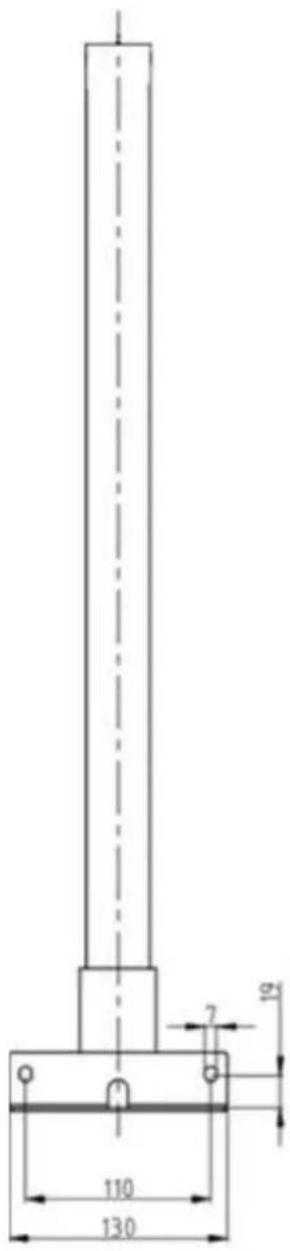

Modelle mit 600 mm:

2 Lieferumfang

A
Stativfuß
1 x

B
Stativrohr
1 x

C

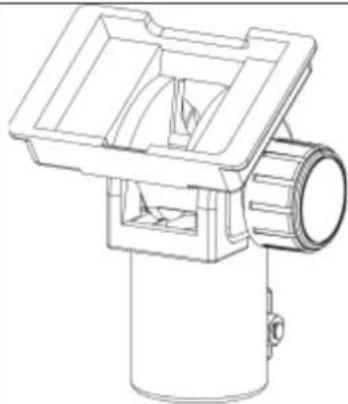

Halter für Anzeigegerät
1x

S1
M6 x 16
4 x

S2
Federscheibe
4 x

S3
Unterlegscheibe
5x

S4
M6 x 12
1 x

S5
M6 x 10
2x

S6
M8 x 20
1 x

S7
M8 Mutter
1 x

C, S3 (1x), S6 und S7 werden im vormontierten Zustand geliefert.

3 Installation

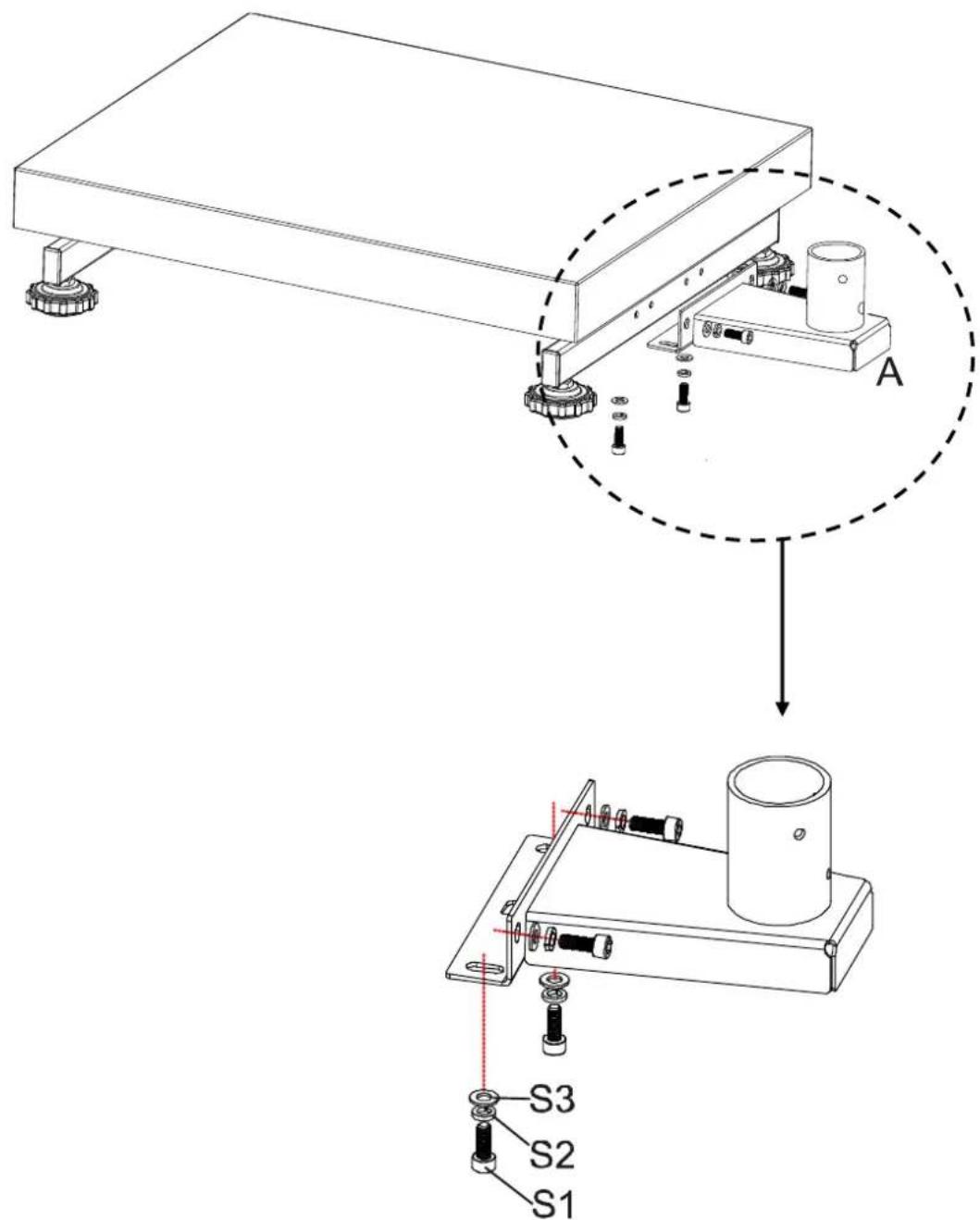

Anbringen des Stativfußs an die Plattform:

1. Stativfuß (A) mittig über den Bohrungen auf der Seite der Plattform positionieren.
2. Zuerst die Federscheibe (S2) und dann die Unterlegscheibe (S3) auf die Schraube (S1) stecken (4 x).
3. Stativfuß festschrauben.

Achten Sie darauf, dass Sie keine Kabel einklemmen oder beschädigen.

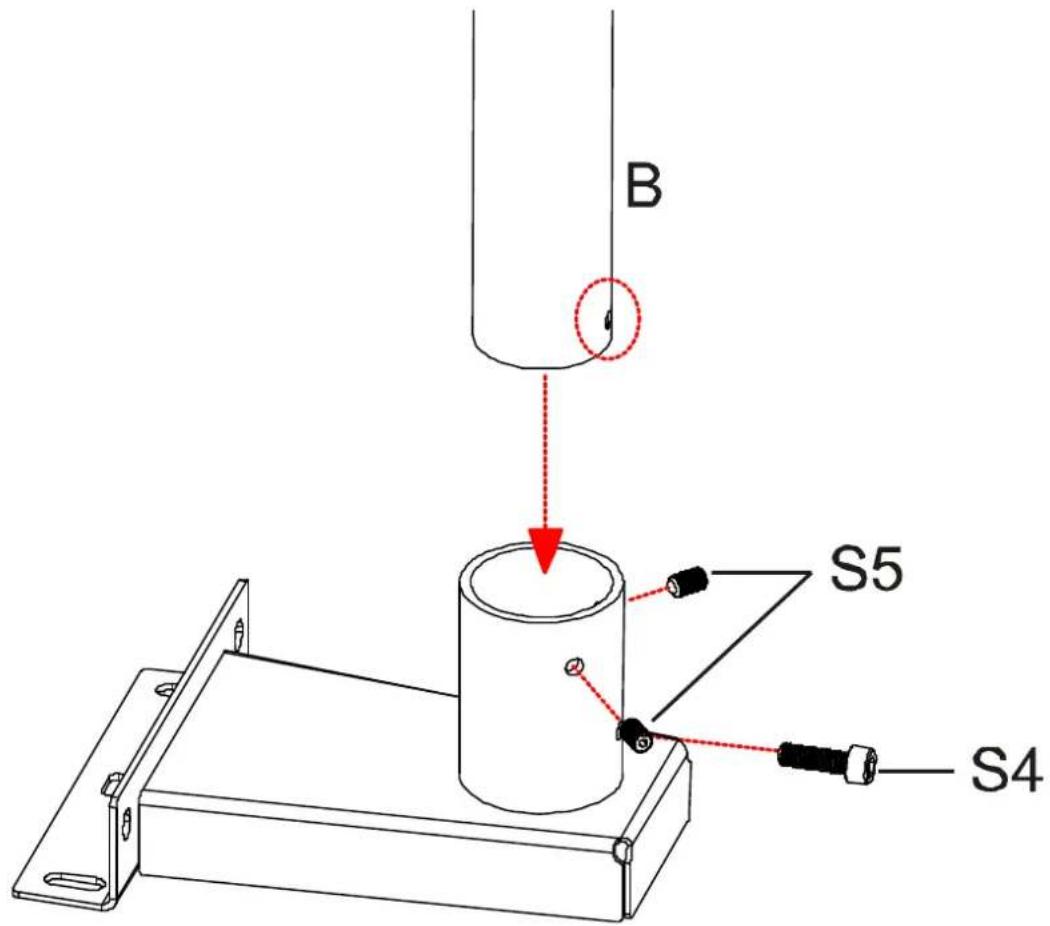

Anbringen des Stativrohrs an den Stativfuß:

1. Schrauben S4 und S5 aus dem Stativrohr herausdrehen.
2. Stativrohr (B) in den Stativfuß stecken. Darauf achten, dass die Bohrung des Stativrohrs mit der Bohrung S4 übereinstimmt.
3. Schrauben S5 wieder eindrehen und mit Schraube S4 das Stativrohr fixieren.

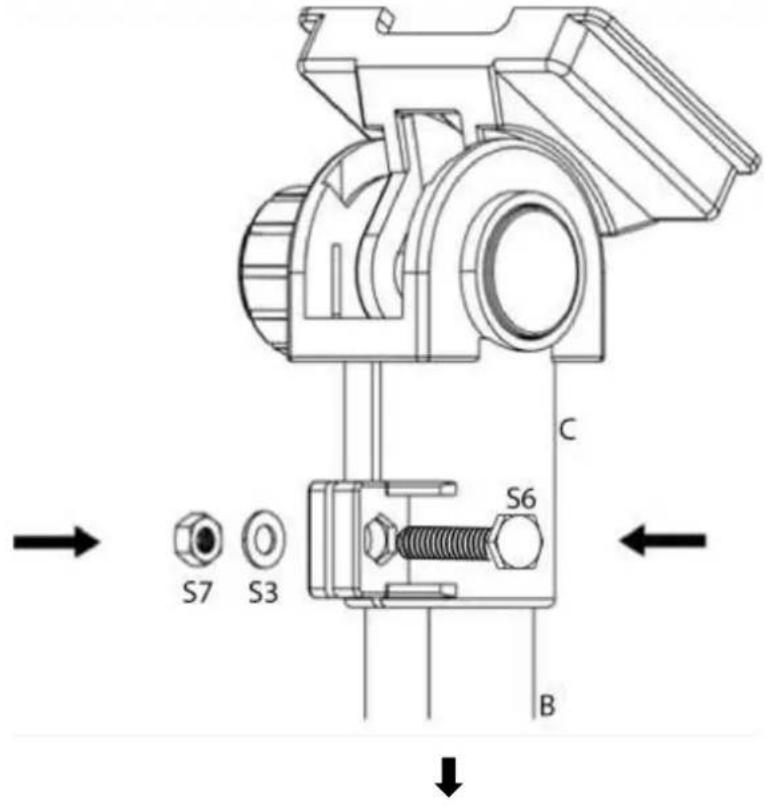

Anbringen des Anzeigegerätes an das Stativrohr:

1. Halter für das Anzeigegerät (C) in das Stativrohr stecken und mit den Schrauben S6 befestigen.

→ Halter (C) für das Anzeigegerät in das obere Ende des Stativrohrs (B) stecken und mit der Schraube (S6) befestigen.

Auf der Gegenüber-liegenden Seite mit der Unterlegscheibe (S3) und der Mutter (S7) kontern.

Tripod

Version 1.3 2025-06
