Type de produit	Hotte aspirante (extraction et recyclage)
Marque	Oceanic
Modèle	OCEAHC440S9 (également OCEAHC440B9/W9)
Alimentation électrique	220-240 V ~ 50 Hz
Classe d'efficacité énergétique	D
Consommation d'énergie annuelle	73,4 kWh/an
Débit d'air maximal	332,4 m³/h
Niveau de pression acoustique	71 dB(A)
Éclairage	2 lampes LED non remplaçables (2 W total)
Nombre de vitesses	3 (faible, moyenne, élevée) + arrêt
Modes de fonctionnement	Extraction (évacuation extérieure) et recyclage (filtre à charbon)
Filtre à graisse	Filtre métallique lavable (nettoyage mensuel recommandé)
Filtre à charbon	Filtre plat à charbon, remplacement tous les 3 mois ou 120 h d'utilisation
Installation	Murale ou sous placard (fixation incluse)
Distance de sécurité (gaz)	800 mm entre la cuisinière et la hotte
Distance de sécurité (électrique)	700 mm
Diamètre du conduit d'évacuation	150 mm maximum
Longueur maximale du conduit	2,5 m
Commande	Boutons poussoirs sur panneau de contrôle
Clapet anti-retour	Inclus

FOIRE AUX QUESTIONS - OCEAHC440S9 OCEANIC

Comment installer la hotte OCEAHC440S9 ?

L'installation doit être effectuée par un électricien qualifié. La hotte peut être fixée au mur ou sous un placard. Suivez les schémas de la notice : percez 4 trous, insérez les chevilles adaptées à votre mur, vissez les deux vis du haut puis accrochez la hotte. Fixez ensuite les deux vis du bas. En mode extraction, raccordez le conduit d'évacuation (diamètre max 150 mm, longueur max 2,5 m). En mode recyclage, assurez-vous que les couvercles sont en place.

Quelle est la distance de sécurité entre la hotte et la cuisinière ?

Pour les plaques à gaz, la distance minimale est de 800 mm entre le dessus de la cuisinière et la partie la plus basse de la hotte. Pour les plaques électriques, elle est de 700 mm.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé au moins une fois par mois pour éviter tout risque d'incendie. Utilisez un chiffon doux imbibé d'eau tiède savonneuse ou un détergent ménager. Ne jamais utiliser de tampons métalliques, de produits chimiques ou de brosses dures. Le filtre métallique est lavable.

Quand remplacer le filtre à charbon ?

Le filtre plat à charbon doit être remplacé tous les 3 mois ou après 120 heures d'utilisation. Il ne peut ni être lavé ni recyclé. Pour le remplacer, retirez les grilles, puis les fixations et insérez le nouveau filtre.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique (branchement et tableau). Si la lumière est allumée mais que la ventilation ne fonctionne pas, la turbine est peut-être coincée ou le moteur endommagé. Coupez l'appareil et contactez un professionnel. Si aucune lumière ni ventilation, il y a un défaut d'alimentation. Vérifiez le branchement.

Comment passer du mode extraction au mode recyclage ?

Pour passer en mode recyclage, tournez l'ajusteur sur la position intérieure. Veillez à ce que les couvercles rond et rectangulaire soient en place. Allumez la hotte, l'air sera évacué par la sortie intérieure. L'utilisation d'un filtre à charbon est nécessaire dans ce mode.

Les ampoules LED sont-elles remplaçables ?

Non, les lampes LED ne sont pas remplaçables par l'utilisateur. Si une lampe est hors service, elle doit être remplacée uniquement par un professionnel qualifié.

Puis-je installer la hotte sous un placard ?

Oui, la hotte peut être fixée sous un placard. Utilisez les 4 vis ST4x30 mm fournies. En mode extraction, vous devez prévoir une gaine d'évacuation d'air allant jusqu'au-dessus du placard. En mode recyclage, ne recouvrez pas la grille d'évacuation avant.

Quelle est la puissance sonore de la hotte ?

Le niveau de puissance acoustique est de 71 dB(A).

Comment réduire la consommation d'énergie de ma hotte ?

Pour réduire l'impact environnemental : installez la hotte dans un endroit bien ventilé, nettoyez régulièrement les filtres pour éviter les blocages, éteignez l'éclairage et la hotte une fois la cuisson terminée.

MODE D'EMPLOI OCEAHC440S9 OCEANIC

Lisez ce guide attentivement avant d'installer et d'utiliser ce produit et conservez-le pour consultation ultérieure.

Merci d'avoir choisi Oceanic. Ce Guide d'Utilisation et d'Entretien est conçu pour vous fournir toutes les informations nécessaires concernant l'installation, l'utilisation et l'entretien de l'appareil.

Afindefairefonctionnerl'appareilcorrectementetdemanière sécurisée, lisez ce guide d'utilisation attentivement avantd'installer et d'utiliser le produit.

Table des matières

Trouver des informations....2

Instructions de sécurité importantes .... 3

Lampe....9

Description du produit....10

Description des pièces....11

Installation de la hotte 12

Recommandations pour la fixation murale....15

Préparation avant installation....16

INSTALLATION (Fixation au-dessous d'un placard) 18

Réglage de la ventilation 20

Informations sur le filtre plat à charbon....21

Nettoyage....22

Fonctions du panneau de contrôle....23

Dépannage....24

Informations techniques....25

Informations complémentaires....26

IMPORTANT : Conservez ce guide pour consultation ultérieure.

Lorsque vous utilisez les appareils électriques, les précautions de sécurité essentielles doivent toujours être suivies, notamment les suivantes:

• Ces instructions sont fournies dans l'intérêt de votre sécurité, lisez-les soigneusement avant d'installer ou d'utiliser cet appareil.
• Cet appareil a été conçu pour être utilisé comme une hotte aspirante (l'évacuation de l'air à l'extérieur) ou une hotte filtrante (le recyclage de l'air à l'intérieur).
• Tous les travaux d'installation doivent être effectués par une personne compétente ou un électricien qualifié.
• Cet appareil doit être installé correctement par un personnel qualifié, en suivant strictement les instructions du fabricant.

• MISE EN GARDE: Les surfaces accessibles peuvent devenir chaudes pendant l’utilisation.

• Gardez les enfants éloignés de cet appareil.

• Il est fortement recommandé que cet appareil soit tenu à l'écart des bébés et des jeunes enfants.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Vérifiez régulièrement la fiche et le câble d'alimentation pour déceler tout signe dedétérioration éventuelle. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

• Ne pas laisser le câble d'alimentation toucher les parties chaudes de l'appareil.
• Afin d'éviter d'endommager le câble d'alimentation, assurez-vous qu'il n'est pas coincé en dessous de l'appareil ou dans l'appareil.
• Ne pas utiliser d'aérosols à proximité immédiate de l'appareil.
• Veillez à jeter le matériel d'emballage avec soin.
• Nous vous recommandons également de prendre une attention particulière pendant l'utilisation et lors du nettoyage. Référez-vous aux instructions dans la section «NETTOYAGE ».
• Ne pas utiliser un nettoyeur à vapeur.

• L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparée.

• MISE EN GARDE: Lors d'une utilisation enextraction, référez-vous aux réglementations nationales sur les systèmes de ventilation des bâtiments. Ne reliez pas le tuyau d'évacuation à un système de ventilation de type VMC, à un conduit de fumée (cheminée, chaudière,...). Vérifiez également l'absence de perturbation avec la ventilation de la pièce lors de la présence d'appareils fonctionnant au gaz (chauffe-eau, gazinière,...). En cas de doute, utilisez la hotte en mode recyclage.

• Une ventilation convenable de la pièce doit être prévue lorsque la hotte est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.
• L'air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils fonctionnant au gaz ou à d'autres combustibles. Les règles concernant l'évacuation de l'air doivent être respectées.

- MISE EN GARDE: L'appareil peut s'arrêter defonctionner lors d'une décharge électrostatique (par exemple, la foudre.) Cela ne comporte aucun risque de dommages. Eteignez l'appareil et débranchez-le de la prise de courant. Branchez l'appareil de nouveau après une minute.

- Afin d'éviter le risque d'incendie, nettoyez régulièrement le filtre métallique et surveillez constamment les casseroles contenant de l'huile chaude.

- Ne pas flamber d'aliments sous la hotte de cuisine.

- Ne pas utiliser l'appareil s'il montre des signes de dommages ou s'il est en état imparfait. Contactez le centre de service après-vente.

- Lors de l'installation, toujours respectez les distances suivantes entre le dessus de la cuisinière ou de la plaque de cuisson et la partie la plus basse de la hotte aspirante

Plaques à gaz : 800mm

Plaques électriques :700mm

• MISE EN GARDE : Avant de brancher l'appareil,coupez l'électricité et vérifiez que l'alimentation électrique à votre domicile correspond à celle indiquée sur sa plaque signalétique
• MISE EN GARDE : Il y des risques de chocélectrique et d'incendie, si le nettoyage n'est pas effectué conformément aux instructions.
• MISE EN GARDE : Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées.
• MISE EN GRADE : Le non-respect desconsignes d'installation peut entraîner des graves blessures.

RISQUE DU CHOC ELECTRIQUE

Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Les ampoules disponibles, et les codes ILCOS D correspondants et les images de ces lampes : Utilisation dans une lampe de type (ou utilisation dans une lampe de type alternatif) DBL-2-H-120 (code ILCOS D respectant la norme IEC 61231).

– Lampe à LED non remplaçable
- Puissance maximale : 2W
- Plage de tension : 220-240V\~50Hz

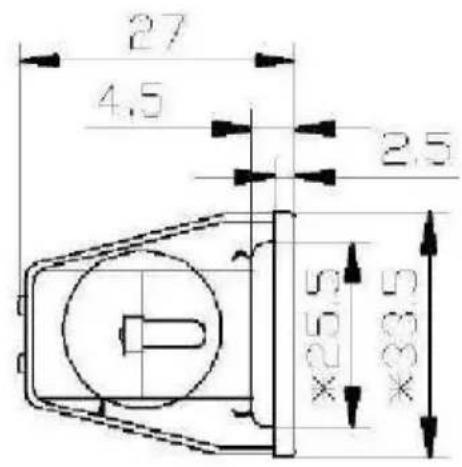

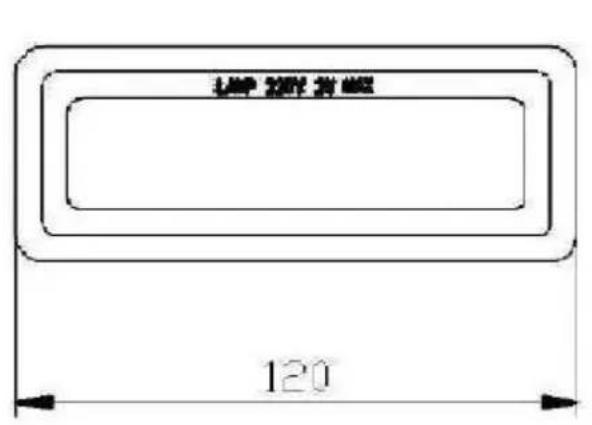

- Dimensions:

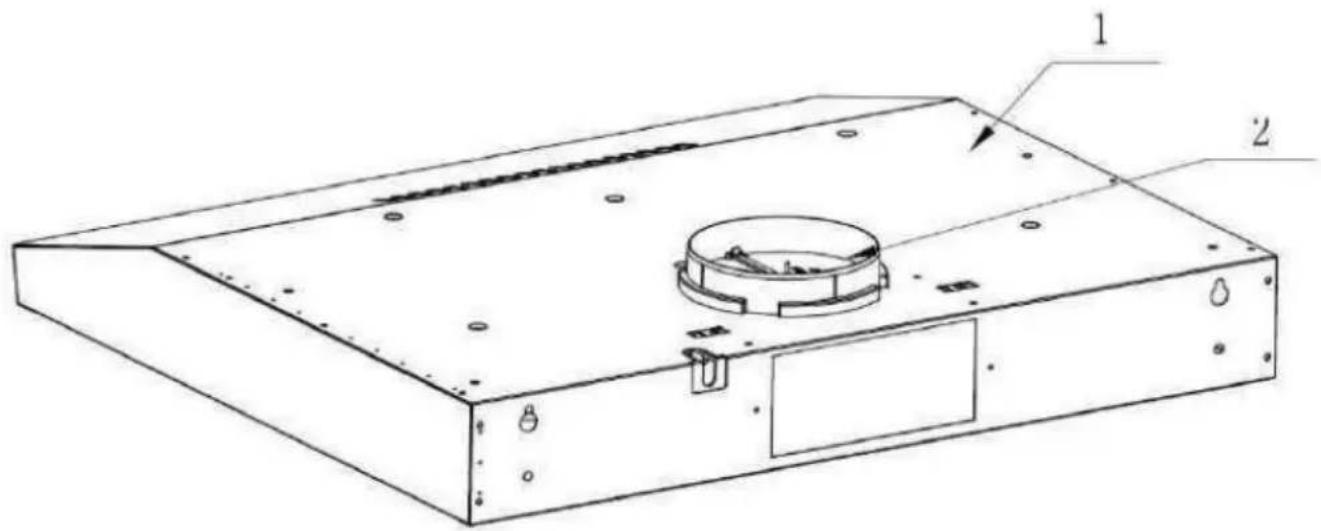

1. Caisson de la hotte
2. Sortie d'évacuation / Clapet anti-retour

Préparation avant installation

ATTENTION

Retirez précautionneusement le carton. Portez des gants pour protéger vos mains des arêtes coupantes

ATTENTION

Retirez le film de protection du produit avant de le mettre en service.

Si le mur comporte une ouverture donnant sur l'extérieur, votre hotte peut être raccordée comme indiqué sur le schéma ci-dessous au moyen de la

gaine d'extraction fournie ou de n'importe quel conduit d'extraction approprié, par exemple une gaine flexible en aluminium ou constituée d'un autre matériau ininflammable dont le diamètre intérieur est inférieur à 150mm.

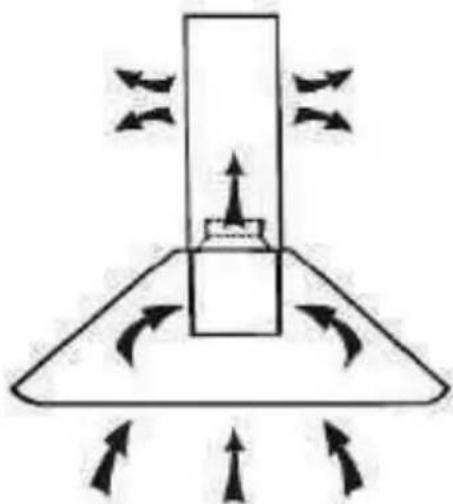

Installation dela gaine(non fournie) :

• Déterminez la position d'installation exacte de la hotte.
• Planifiez le chemin du conduit d'extraction de l'air vers l'extérieur

• Veillez à ce que le conduit soit le plus court et rectiligne possible. Pour permettre une utilisation optimale, le conduit ne doit pas dépasser 2,50 m de long au total.
• Le conduit doit donner directement sur l'extérieur, et ne doit pas donner sur un grenier, sous une maison, dans un garage ou dans un espace clos.
• Les accessoires pour conduits (coudes, raccords et adaptateurs) réduisent le flux d'air.

- Les coudes retournés et les profils en S ne permettent pas une extraction d'air efficace et ne sont donc pas recommandés

Si vous n'avez pas de sortie vers l'extérieur, la gaine d'extraction n'est pas nécessaire, et les procédures d'installation sont identiques à celles décrites sauf qu'aucune gaine d'extraction n'est à installer.

Lorsque des filtres à charbon sont utilisés, la puissance d'aspiration est diminuée.

Recommandations pour la fixation murale

N'apportez aucune modification à l'appareil ou à son support de fixation sur le mur !

Avant d'installer l'appareil, vérifiez l'état du mur sur lequel il sera fixé : le mur doit être en bonétat, il ne doit pas présenter de dommages (fissures, affaissement, humidité, ...).

Ne percez pas de trou à proximité d'anciens trous, même rebouchés.

Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, ...) approprié au matériau qui constitue votre mur, ainsi qu'au poids de l'appareil. Respectez le diamètre des vis de fixation indiqué dans la présente notice.

Ne modifiez pas les trous destinés à fixer l'appareil ou son support de fixation sur le mur. Percez le mur à l'aide d'un foret de dimension adaptée au système d'ancrage. Retirez les débris et la poussière.

Vérifiez régulièrement les points de fixation de l'appareil sur le mur. Resserrez-les si nécessaire.

Préparation avant installation

- Avant de procéder à l'installation, assurez-vous que l'appareil n'est pas branché sur une prise électrique.

- Les schémas suivants indiquent les distances et l'ordre des trous à percer. Les 2 vis de suspension du bloc principal doivent être fixées au maximum à 820 mm au-dessus du foyer.

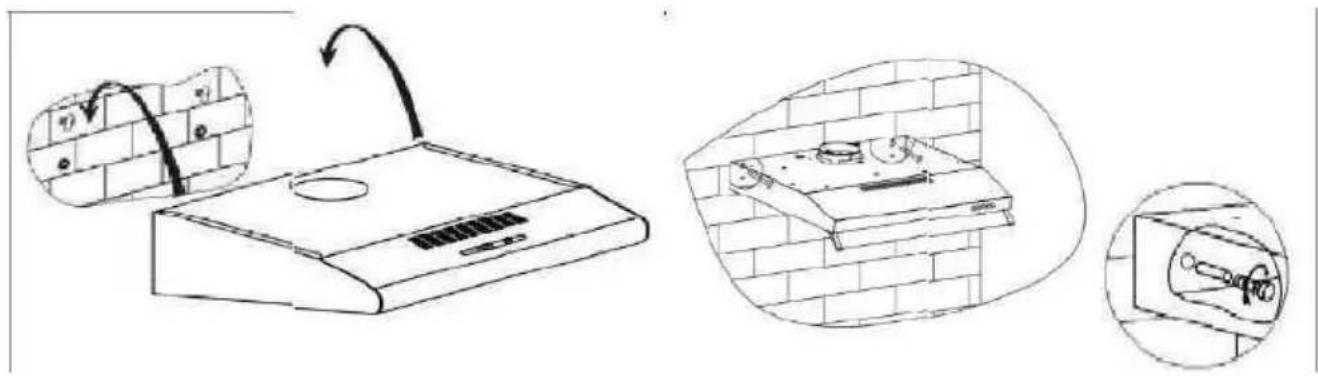

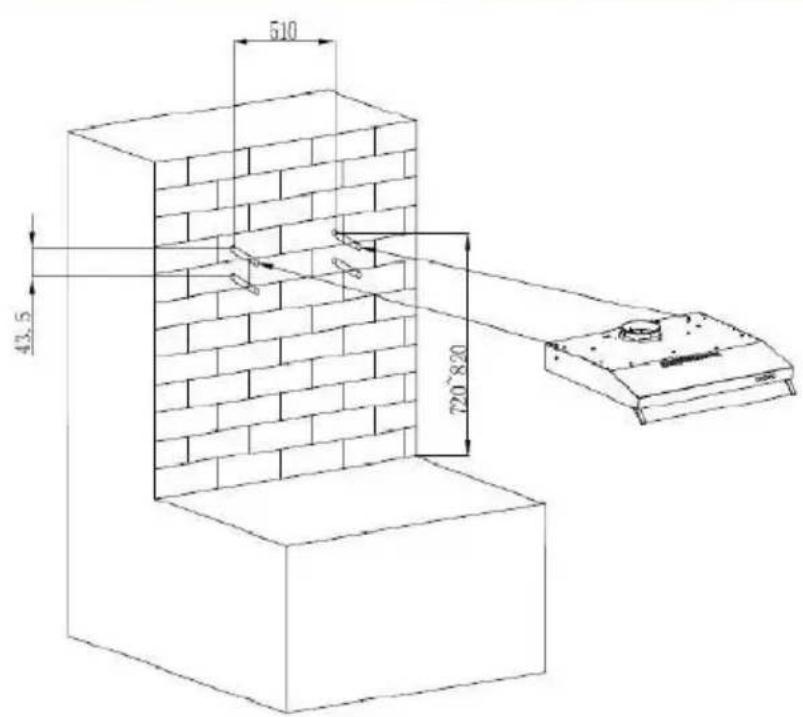

INSTALLATION (Fixation murale)

Déterminez l'emplacement du caisson de la hotte. Celle-ci doit être mise en place à une distance maximale de 820 mm de la table de caisson. Pour la fixer au mur, percez 4 trous en les plaçant de façon à ce qu'ils correspondent au perçage à l'arrière de la hotte. Insérez des chevilles correspondant au type de matériau de votre mur dans les trous.

Vissez les deux vis ST4x 30 mm du haut puis accrochez la hotte.

Retirez les filtres puis fixez le caisson de la hotte au mur à l'aide de 2 autres vis ST4x 30mm. Placez le clapet antiretour sur la hotte.

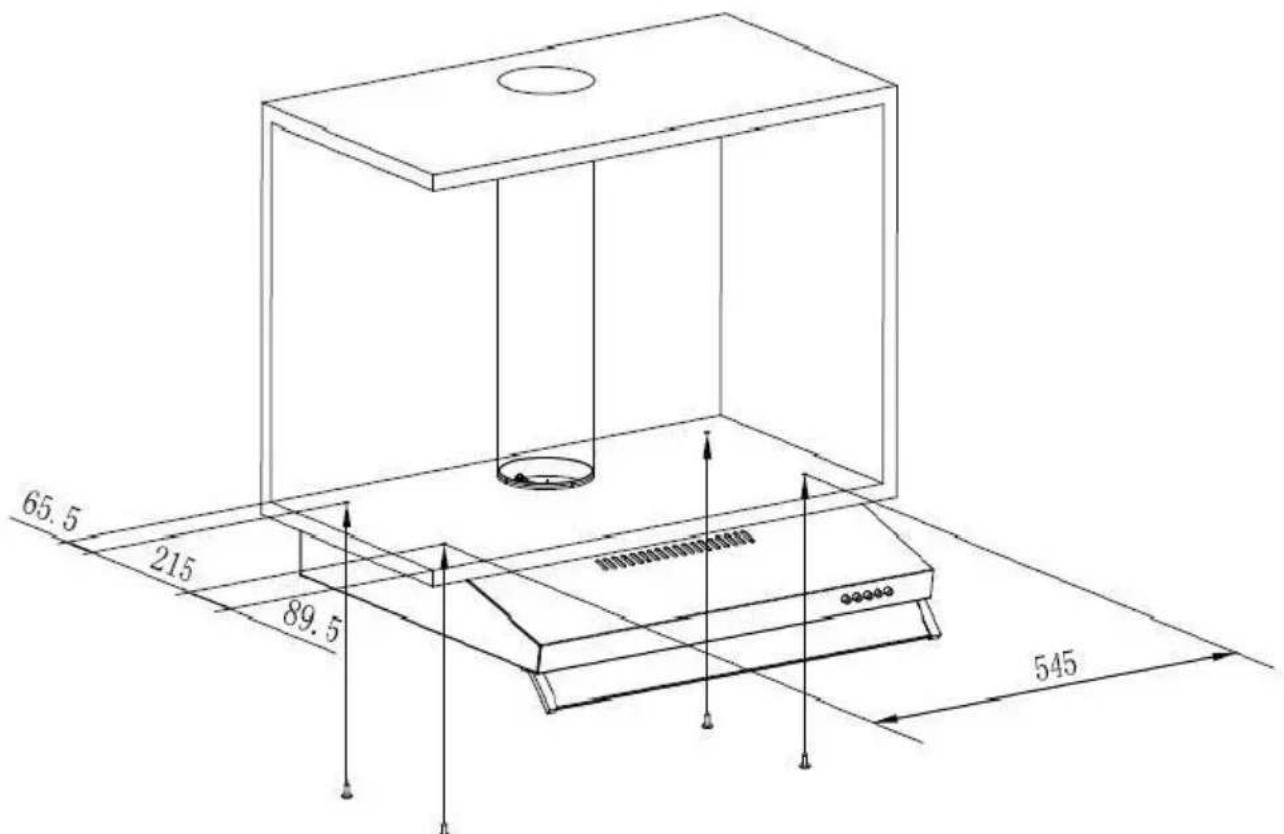

INSTALLATION (Fixation au-dessous d'un placard)

Placez le clapet antiretour sur la hotte.

Fixez la hotte au placard à l'aide de 4 vis ST4x30 mm

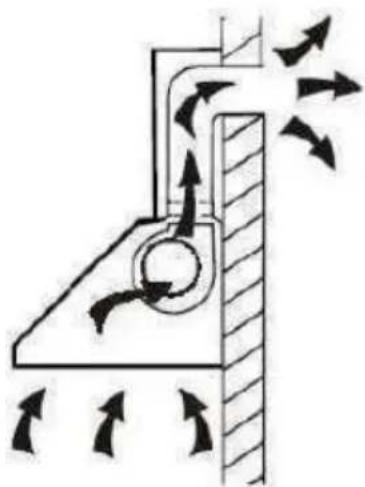

ATTENTION ! En mode extraction, la fixation en dessous d'un placard nécessite l'utilisation d'une gaine d'évacuation d'air allant jusqu'au-dessus du placard.

En mode recyclage, la grille d'évacuation sur l'avant de la hotte ne doit pas être recouverte.

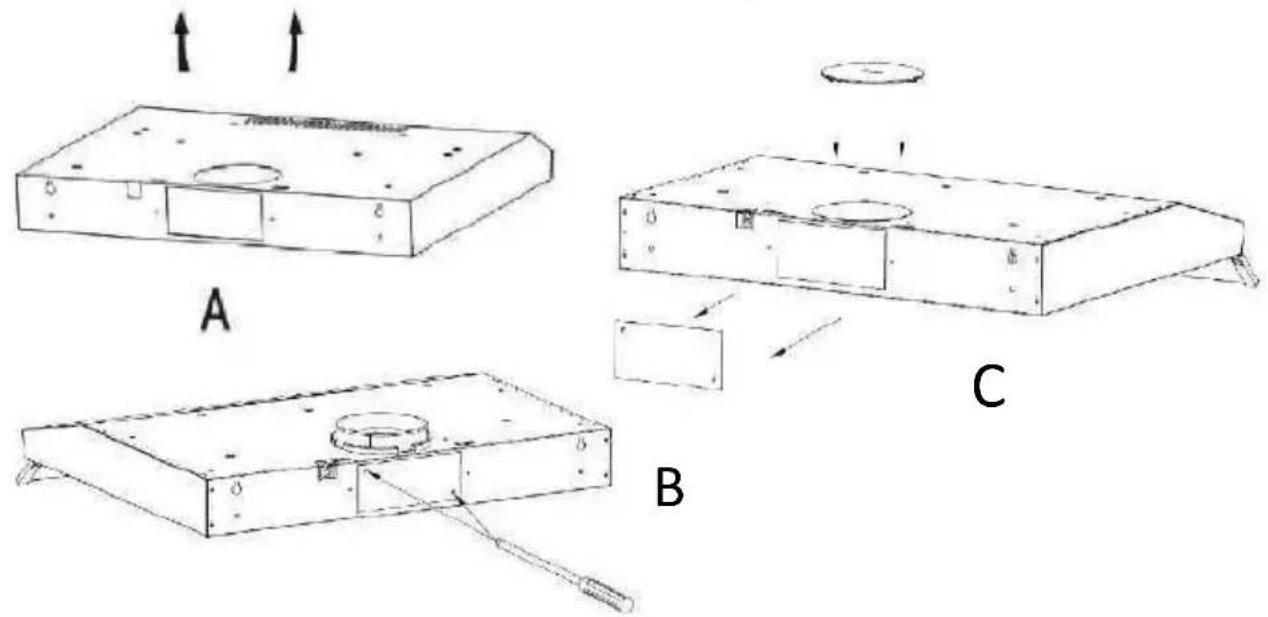

Il existe deux modes d'évacuation, l'évacuation horizontale et l'évacuation verticale. Merci de prêter attention au mode de ventilation lors de l'installation.

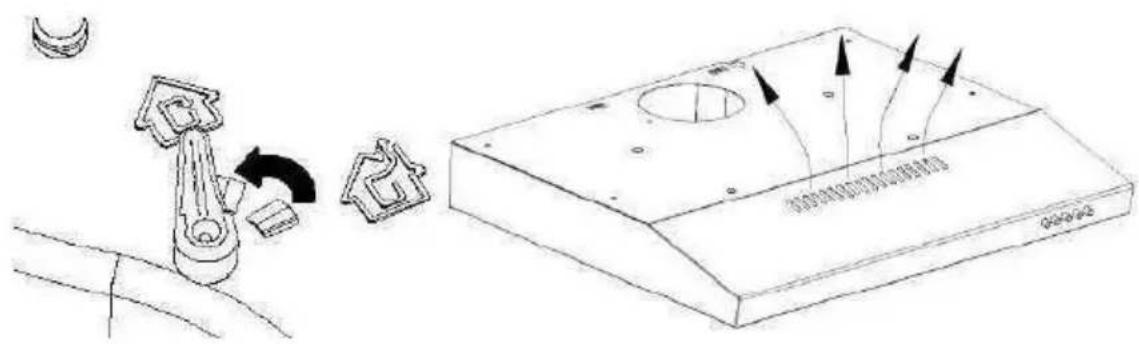

Ventilation verticale : Voir schéma A.

Veuillez utiliser un outil pour retirer le couvercle rond avant de l'utiliser, l'air pourra ainsi être évacué vers le haut.

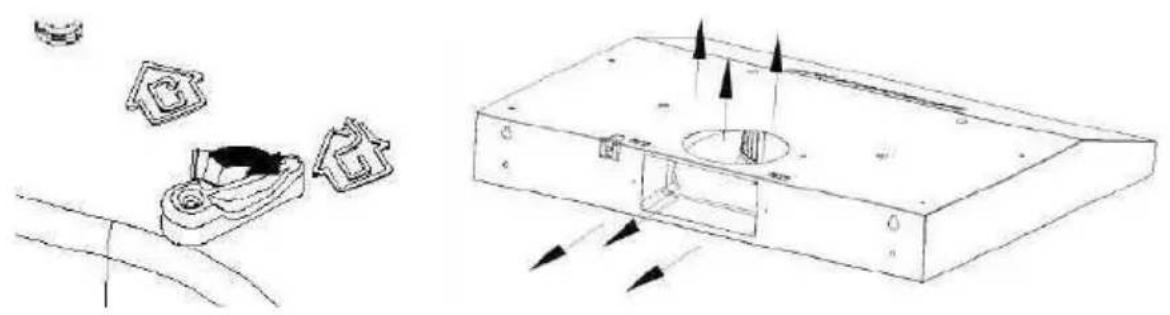

Ventilation horizontale : Voir schéma B et C.

Veuillez utiliser un outil pour retirer le couvercle rectangulaire avant de l'utiliser, l'air pourra ainsi être évacué par l'arrière. Recouvrez l'évacuation du dessus par le couvercle rond.

L'adaptateur de sortie d'air rectangulaire pour la ventilation horizontale n'est pas fourni.

- Évacuation extérieure (mode extraction) : Tournez l'ajusteur sur laposition extérieure, installez la sortie d'évacuation appropriée verticale ou horizontale, allumez la hotte, l'air est ainsi évacué vers l'extérieur du bâtiment.

- Évacuation intérieure (mode recyclage) : Tournez l'ajusteur sur la position intérieure, les couvercles ronds et rectangulaires doivent être en place. Allumez la hotte, l'air est ainsi évacué par la sortie d'évacuation intérieure. L'utilisation des filtres est nécessaire dans ce mode.

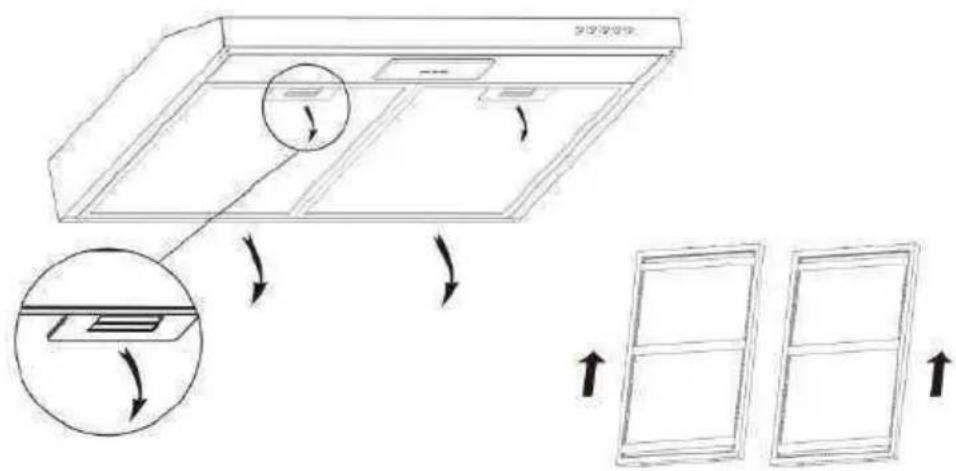

Remplacement du filtre plat

(1) Retirez les deux grilles

(4) Retournez la grille
(5) Retirez les fixations et placez le nouveau filtre plat carbone

• Remarque : Le filtre plat à charbon est installé à l'arrière de la grille et doit être changé tous les trois mois.
• Attention : Le filtre plat à charbon ne peut ni être lavé ni être recyclé. Il doit être changé après 120 heures d'utilisation (minimum). Le filtre plat ne doit pas être exposé à la chaleur.

Attention! Avant le nettoyage, éteignez l'appareilet débranchez-le.

- Nettoyage régulier Utilisez un chiffon doux imbibé d'eau tiède savonneuse tiède ou de détergent ménager. N'utilisez jamais de tampons métalliques, de produits chimiques, de matériaux abrasifs ou de brosses dures pour nettoyer l'unité.

- Nettoyage mensuel pour filtre à graisse ESSENTIEL: Nettoyer le filtre tous les mois peut prévenir tout risque d'incendie.

Le filtre capte la graisse, la fumée et la poussière. Cela affecte donc directement l'efficacité de la hotte. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtre. Nettoyez-le avec un détergent ménager.

Fonctions du panneau de contrôle :

Interrupteur d'arrêt du moteur 0

Appuyez sur ce bouton pour arrêter le fonctionnement du moteur.

Bouton Vitesse faible

Appuyez sur ce bouton pour faire fonctionner le système à faible vitesse.

Bouton Vitesse moyenne

Appuyez sur ce bouton pour faire fonctionner le système à vitesse moyenne.

Bouton Vitesse élevée

Appuyez sur ce bouton pour faire fonctionner le système à vitesse élevée.

Bouton d'éclairage

Appuyez une fois sur ce bouton pour allumer les lampes. Appuyez une nouvelle fois pour éteindre les deux lampes.

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faites intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	Défaut d'alimentation électrique	Vérifiez le branchement et le tableau électrique
Aucune lumière	Lampe hors service	La lampe ne peut être remplacée que par un professionnel
Forte vibration de la hotte	La turbine est coincée	Eteignez l'appareil et faites intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé
	La hotte n'est pas correctement fixée	Contrôlez les fixations et resserrez-les si nécessaire
Faible puissance d'aspiration	Filtres encrassés	Nettoyez les filtres et remplacez le filtre à charbon

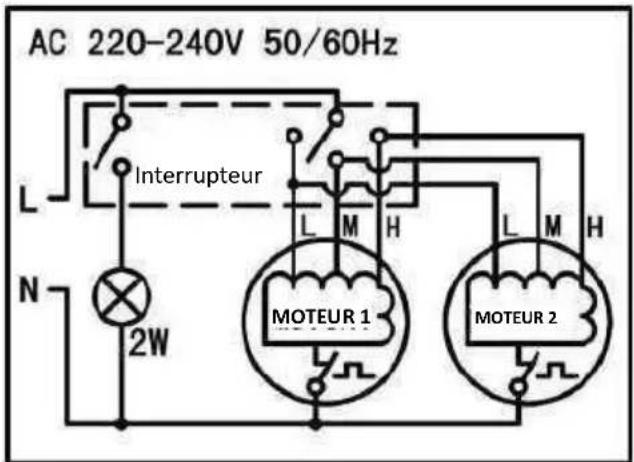

SCHÉMA DE BRANCHEMENT ÉLECTRIQUE

	Symbole	Valeur	Unité
Identification des modèles	OCEAHC440B9 / OCEAHC440W9 / OCEAHC440S9 (HJ2903L156)
Consommation d'énergie annuelle	AEC_hotte	73,4	kWh/a
Classe d'efficacité énergétique		D
Facteur d'accroissement dans le temps	f	1,7
Efficacité fluidodynamique	FDE_hotte	9,0
Classe d'efficacité fluidodynamique		E
Indice d'efficacité énergétique	EE_hotte	91,5
Débit d'air mesuré au point de rendement maximal	Q_BEP	176,6 m	^3/h
Pression d'air mesurée au point de rendement maximal	P_BEP	212 Pa
Débit d'air maximal	Q_max	332,4	m^3/h
Puissance électrique à l'entrée mesurée au point de rendement maximal	W_BEP	116,0 W
Puissance nominale du système d'éclairage	W_L	2,0 W
Eclairement moyen du système d'éclairage sur la surface de cuisson	E_moyen	141 lux
Efficacité lumineuse	LE_hotte	70,5	lux/W
Classe d'efficacité lumineuse		A
Efficacité de filtration des graisses	GFE_hotte	66,4
Classe d'efficacité de filtration des graisses	D
Consommation d'électricité mesuré en mode "arrêt"	P_O	0,00 W
Niveau de puissance acoustique	L_WA	71	dB

La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014

OCEANIC

120-126 quai de Bacalan

CS11584

33000 Bordeaux

Importé par A.M.C.

123 quai JulesGuesde

94400 Vitrysur Seine

Remarque :

Les recommandations suivantes précisent comment réduire l'impact environnemental global du processus de cuisson.

(1) Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation.
(2) Nettoyer la hotte de cuisson régulièrement afin que rien ne bloque l'air.
(3) Ne pas oublier d'éteindre la lampe de la hotte de cuisine une fois la cuisson terminée.
(4) Ne pas oublier d'éteindre la hotte de cuisine une fois la cuisson terminée.

Informations sur le démontage

Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans le mode d'emploi. Cet appareil ne doit pas être démonté pas l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les déchets ménagers. Pour des conseils sur le recyclage, veuillez contacter votre administration locale ou votre revendeur.

DÉCHET RESPECTANT L'ENVIRONNEMENT

Les équipements électriques et électroniques font l'objet d'une collecte sélective.

Ne jetez pas les équipements électriques et électroniques usagés avec les déchets ménagers non triés, participez au contraire à leur collecte sélective.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères

L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications.

L'emballage est recyclable.
