Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice OCEAHC202SS - OCEANIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OCEAHC202SS de la marque OCEANIC.
Afin de faire fonctionner l’appareil correctement et de manière sécurisée, lisez ce guide d’utilisation attentivement avant d’installer et d’utiliser le produit. Table des matières Trouver des informations 2 Instructions de sécurité importantes . 3 Lampe 9 Description du produit 10 Description des pièces 11 Installation de la hotte 12 Installation (Mode extraction) 12 Installation (Mode recyclage)14 Recommandations pour la fixation murale 15 Préparation avant installation 16 Fonctions du panneau de contrôle23 Dépannage 24 Informations techniques 25 Ces instructions sont fournies dans l’intérêt de votre sécurité, lisez-les soigneusement avant d’installer ou d’utiliser cet appareil. Cet appareil a été conçu pour être utilisé comme une hotte aspirante (l’évacuation de l’air à l’extérieur) ou une hotte filtrante (le recyclage de l’air à l’intérieur). Tous les travaux d’installation doivent être effectués par une personne compétente ou un électricien qualifié. Cet appareil doit être installé correctement par un personnel qualifié, en suivant strictement les instructions du fabricant. MISE EN GARDE: Les surfaces accessibles peuvent devenir chaudes pendant l’utilisation.
(si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Vérifiez régulièrement la fiche et le câble d’alimentation pour déceler tout signe de détérioration éventuelle. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service aprèsvente ou des personnes de qualification similaire afin d’éviter un danger.
Ne pas utiliser d’aérosols à proximité immédiate de l’appareil. Veillez à jeter le matériel d’emballage avec soin. Nous vous recommandons également de prendre une attention particulière pendant l’utilisation et lors du nettoyage. Référezvous aux instructions dans la section «NETTOYAGE ». Ne pas utiliser un nettoyeur à vapeur. L’appareil n’est pas destiné à être mis en fonctionnement au moyen d’une minuterie extérieure ou par un système de commande à distance séparée.
(chauffe-eau, gazinière,...). En cas de doute, utilisez la hotte en mode recyclage. Une ventilation convenable de la pièce doit être prévue lorsque la hotte est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible. L’air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils fonctionnant au gaz ou à d’autres combustibles. Les règles concernant l'évacuation de l'air doivent être respectées.
Ne pas flamber d'aliments sous la hotte de cuisine. Ne pas utiliser l’appareil s’il montre des signes de dommages ou s’il est en état imparfait. Contactez le centre de service après-vente. Lors de l’installation, toujours respectez les distances suivantes entre le dessus de la cuisinière ou de la plaque de cuisson et la partie la plus basse de la hotte aspirante Plaques à gaz : 800mm Plaques électriques :700mm
électrique et d’incendie, si le nettoyage n’est pas effectué conformément aux instructions. MISE EN GARDE : Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées. MISE EN GRADE : Le non-respect des consignes d’installation peut entraîner des graves blessures. RISQUE DU CHOC ELECTRIQUE Le non-respect de ces instructions peut entraîner un incendie ou un choc électrique.

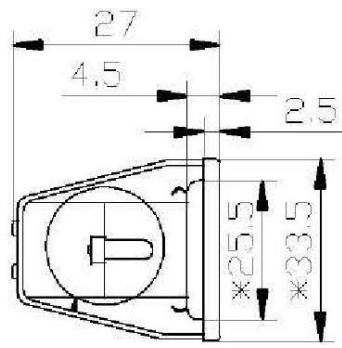

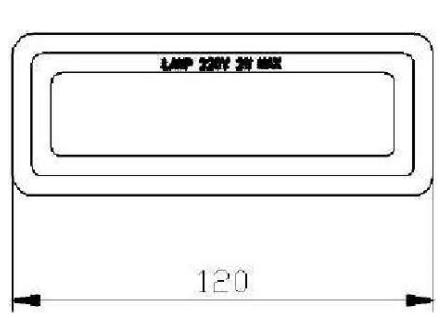

– Puissance maximale : 2W – Plage de tension : 220-240V~50Hz Veillez à ce que le conduit soit le plus court et rectiligne possible. Pour permettre une utilisation optimale, le conduit ne doit pas dépasser 2,50 m de long au total. Le conduit doit donner directement sur l’extérieur, et ne doit pas donner sur un grenier, sous une maison, dans un garage ou dans un espace clos. Les accessoires pour conduits (coudes, raccords et adaptateurs) réduisent le flux d’air.

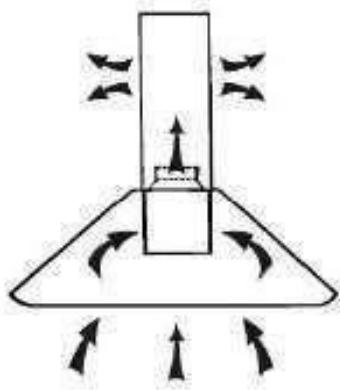

Lorsque des filtres à charbon sont utilisés, la puissance d'aspiration est diminuée.

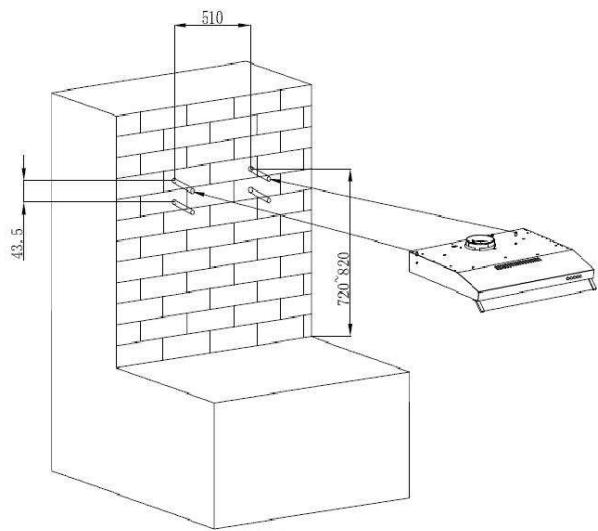

Avant d'installer l’appareil, vérifiez l’état du mur sur lequel il sera fixé : le mur doit être en bon état, il ne doit pas présenter de dommages (fissures, affaissement, humidité, …). Ne percez pas de trou à proximité d'anciens trous, même rebouchés. Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, …) approprié au matériau qui constitue votre mur, ainsi qu’au poids de l’appareil. Respectez le diamètre des vis de fixation indiqué dans la présente notice. Ne modifiez pas les trous destinés à fixer l’appareil ou son support de fixation sur le mur. Percez le mur à l'aide d'un foret de dimension adaptée au système d'ancrage. Retirez les débris et la poussière. Vérifiez régulièrement les points de fixation de l’appareil sur le mur. Resserrez-les si nécessaire.

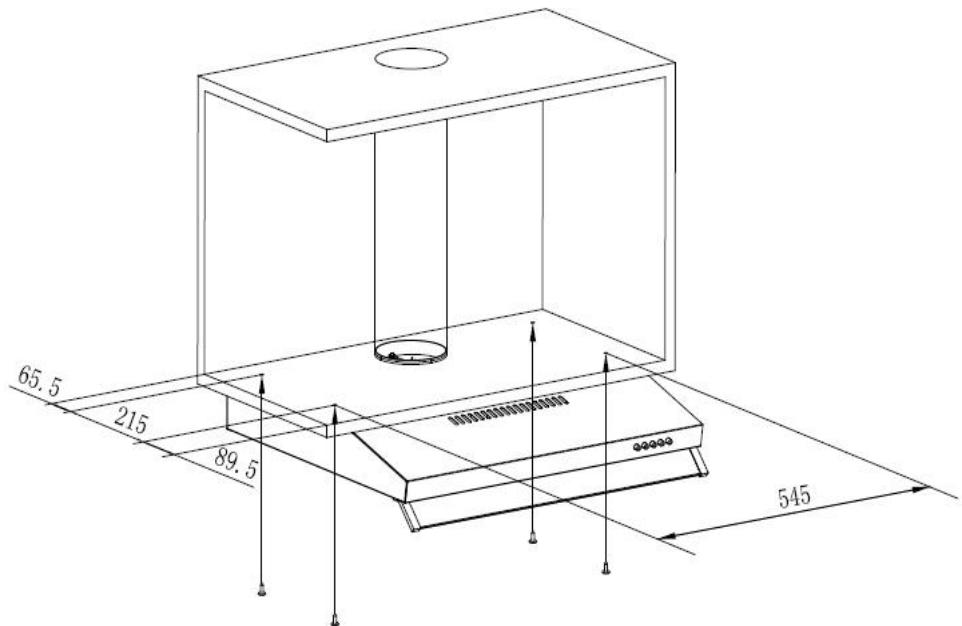

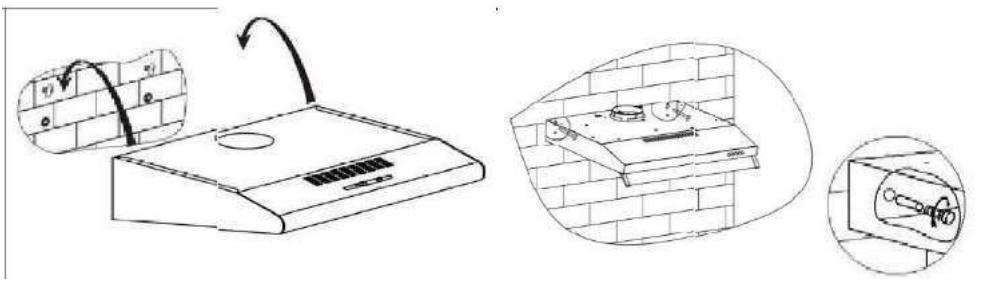

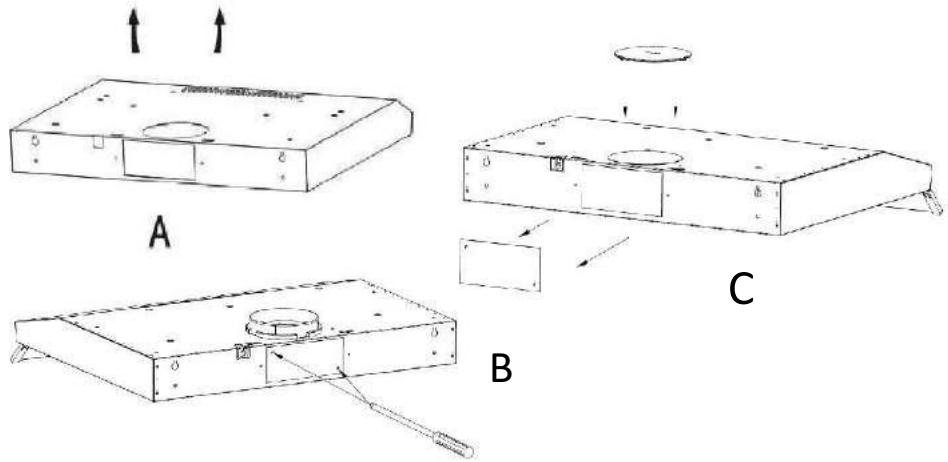

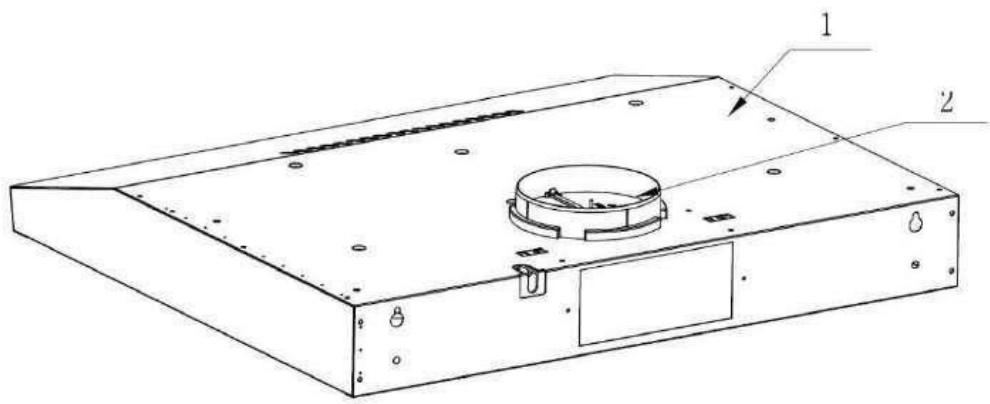

Vissez les deux vis ST4x 30mm du haut puis accrochez la hotte. Retirez les filtres puis fixez le caisson de la hotte au mur à l’aide de 2 autres vis ST4x 30mm. Placez le clapet antiretour sur la hotte.

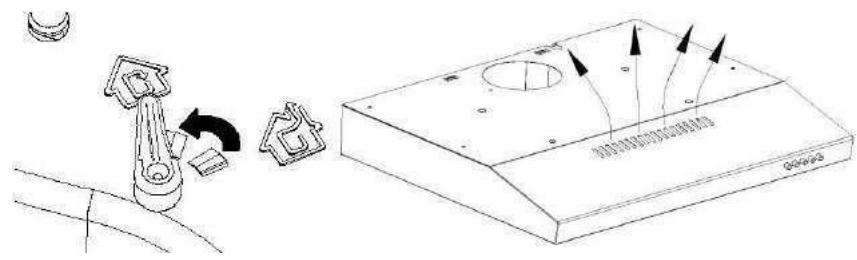

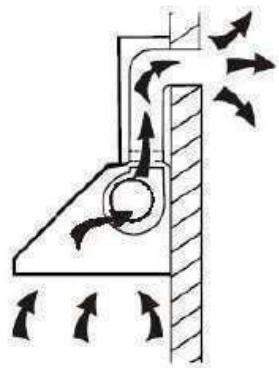

Avertissement: Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entraîner des dangers électriques ATTENTION ! En mode extraction, la fixation en dessous d'un placard nécessite l'utilisation d'une gaine d'évacuation d'air allant jusqu'au-dessus du placard.
L’adaptateur de sortie d'air rectangulaire pour la ventilation horizontale n'est pas fourni.

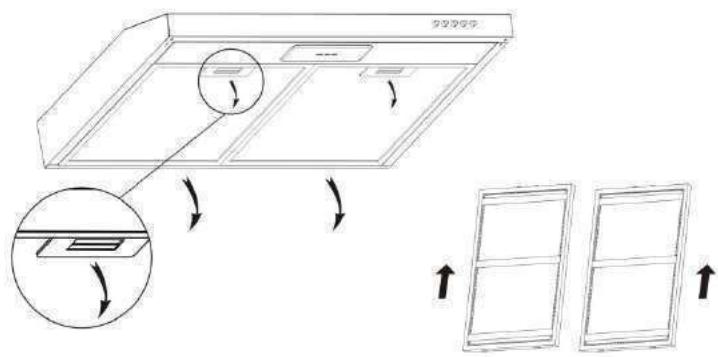

Informations sur le filtre plat à charbon
Le filtre capte la graisse, la fumée et la poussière. Cela affecte donc directement l'efficacité de la hotte. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtre. Nettoyez-le avec un détergent ménager.

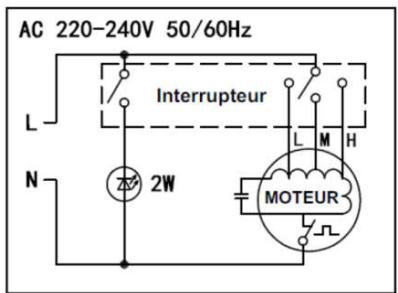

Fonctions du panneau de contrôle : Interrupteur d’arrêt du moteur Appuyez sur ce bouton pour arrêter le fonctionnement du moteur. Bouton Vitesse faible Appuyez sur ce bouton pour faire fonctionner le système à faible vitesse. Bouton Vitesse moyenne Appuyez sur ce bouton pour faire fonctionner le système à vitesse moyenne. Bouton Vitesse élevée Appuyez sur ce bouton pour faire fonctionner le système à vitesse élevée. Bouton d’éclairage Appuyez une fois sur ce bouton pour allumer les lampes. Appuyez une nouvelle fois pour éteindre les deux lampes.
La hotte n'est pas correctement fixée
Eteignez l'appareil et faites intervenir un professionnel pour la réparation Contrôlez les fixations et resserrez-les si nécessaire Nettoyez les filtres et remplacez le filtre à charbon

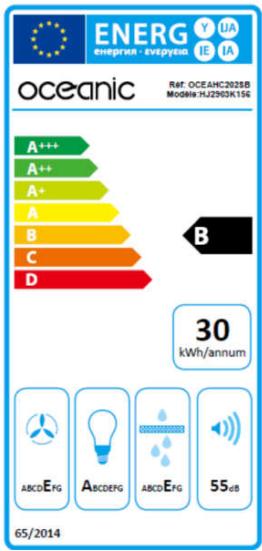

dB La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014
(4) Ne pas oublier d'éteindre la hotte de cuisine une fois la cuisson terminée.
Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans le mode d'emploi. Cet appareil ne doit pas être démonté pas l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les déchets ménagers. Pour des conseils sur le recyclage, veuillez contacter votre administration locale ou votre revendeur.
Ne jetez pas les équipements électriques et électroniques usagés avec les déchets ménagers non triés, participez au contraire à leur collecte sélective. C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications. L'emballage est recyclable.
