MODE D'EMPLOI OCEAHC202SS OCEANIC

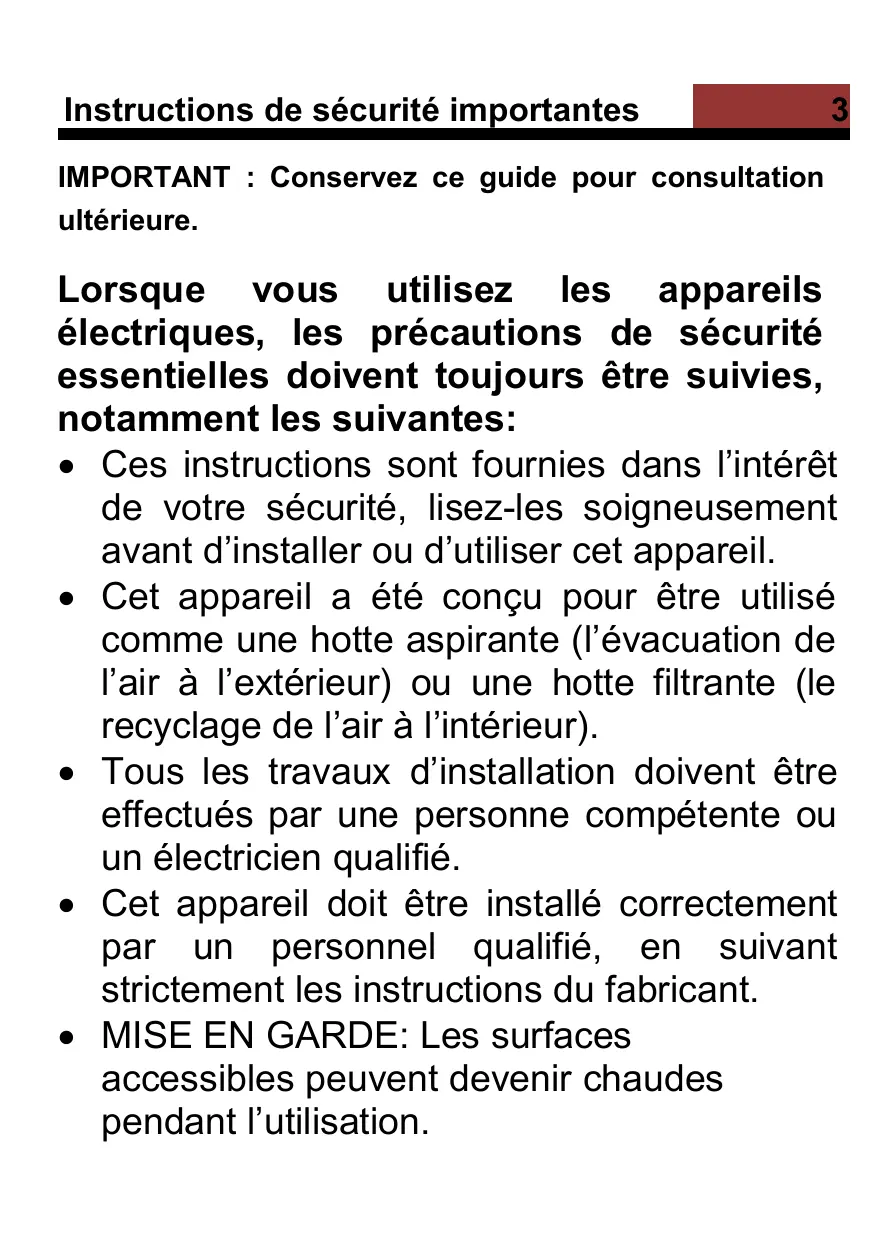

Instructions de sécurité importantes

IMPORTANT : Conservez ce guide pour consultation ultérieure. Lorsque vous utilisez les appareils électriques, les précautions de sécurité essentielles doivent toujours être suivies, notamment les suivantes: Ces instructions sont fournies dans l’intérêt de votre sécurité, lisez-les soigneusement avant d’installer ou d’utiliser cet appareil. Cet appareil a été conçu pour être utilisé comme une hotte aspirante (l’évacuation de l’air à l’extérieur) ou une hotte filtrante (le recyclage de l’air à l’intérieur). Tous les travaux d’installation doivent être effectués par une personne compétente ou un électricien qualifié. Cet appareil doit être installé correctement par un personnel qualifié, en suivant strictement les instructions du fabricant. MISE EN GARDE: Les surfaces accessibles peuvent devenir chaudes pendant l’utilisation. Instructions de sécurité importantes

Gardez les enfants éloignés de cet appareil. Il est fortement recommandé que cet appareil soit tenu à l’écart des bébés et des jeunes enfants. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Vérifiez régulièrement la fiche et le câble d’alimentation pour déceler tout signe de détérioration éventuelle. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service aprèsvente ou des personnes de qualification similaire afin d’éviter un danger. Instructions de sécurité importantes

Ne pas laisser le câble d'alimentation toucher les parties chaudes de l’appareil. Afin d’éviter d’endommager le câble d’alimentation, assurez-vous qu’il n’est pas coincé en dessous de l’appareil ou dans l’appareil. Ne pas utiliser d’aérosols à proximité immédiate de l’appareil. Veillez à jeter le matériel d’emballage avec soin. Nous vous recommandons également de prendre une attention particulière pendant l’utilisation et lors du nettoyage. Référezvous aux instructions dans la section «NETTOYAGE ». Ne pas utiliser un nettoyeur à vapeur. L’appareil n’est pas destiné à être mis en fonctionnement au moyen d’une minuterie extérieure ou par un système de commande à distance séparée. Instructions de sécurité importantes

MISE EN GARDE: Lors d'une utilisation en extraction, référez-vous aux réglementations nationales sur les systèmes de ventilation des bâtiments. Ne reliez pas le tuyau d'évacuation à un système de ventilation de type VMC, à un conduit de fumée (cheminée, chaudière,...). Vérifiez également l'absence de perturbation avec la ventilation de la pièce lors de la présence d'appareils fonctionnant au gaz (chauffe-eau, gazinière,...). En cas de doute, utilisez la hotte en mode recyclage. Une ventilation convenable de la pièce doit être prévue lorsque hotte est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible. L’air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils fonctionnant au gaz ou à d’autres combustibles. Les règles concernant l'évacuation de l'air doivent être respectées. Instructions de sécurité importantes

MISE EN GARDE: L’appareil peut s’arrêter de fonctionner lors d’une décharge électrostatique (par exemple, la foudre.) Cela ne comporte aucun risque de dommages. Eteignez l’appareil et débranchez-le de la prise de courant. Branchez l’appareil de nouveau après une minute. Afin d’éviter le risque d’incendie, nettoyez régulièrement le filtre métallique et surveillez constamment les casseroles contenant de l’huile chaude. Ne pas flamber d'aliments sous la hotte de cuisine. Ne pas utiliser l’appareil s’il montre des signes de dommages ou s’il est en état imparfait. Contactez le centre de service après-vente. Lors de l’installation, toujours respectez les distances suivantes entre le dessus de la cuisinière ou de la plaque de cuisson et la partie la plus basse de la hotte aspirante Plaques à gaz : 800mm Plaques électriques :700mm Instructions de sécurité importantes

MISE EN GARDE : Avant de brancher l’appareil, coupez l’électricité et vérifiez que l’alimentation électrique à votre domicile correspond à celle indiquée sur sa plaque signalétique MISE EN GARDE : Il y des risques de choc électrique et d’incendie, si le nettoyage n’est pas effectué conformément aux instructions. MISE EN GARDE : Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées. MISE EN GRADE : Le non-respect des consignes d’installation peut entraîner des graves blessures.

RISQUE DU CHOC ELECTRIQUE

Le non-respect de ces instructions peut entraîner un incendie ou un choc électrique. Lampe

Les ampoules disponibles, et les codes ILCOS D correspondants et les images de ces lampes : Utilisation dans une lampe de type (ou utilisation dans une lampe de type alternatif) DBL-2-H-120 (code ILCOS D respectant la norme IEC 61231). – Lampe à LED non remplaçable – Puissance maximale : 2W – Plage de tension : 220-240V~50Hz – Dimensions: Unité:mm Description du produit

1. Caisson de la hotte

2. Sortie d'évacuation / Clapet anti-retour

Description des pièces Index Description PL-1 Caisson de la hotte PL-2 d’évacuation / Sortie

Illustration Quantité

Préparation avant installation Retirez précautionneusement le carton. Portez des gants pour protéger vos mains des arêtes coupantes Retirez le film de protection du produit avant de le mettre en service. Installation (Mode extraction) Si le mur comporte une ouverture donnant sur l’extérieur, votre hotte peut être raccordée comme indiqué sur le schéma ci-dessous au moyen de la gaine d’extraction fournie ou de n’importe quel conduit d’extraction approprié, par exemple une gaine flexible en aluminium ou constituée d’un autre matériau ininflammable dont le diamètre intérieur est inférieur à150mm. Installation de la hotte

Installation de la gaine (non fournie) : Déterminez la position d'installation exacte de la hotte. Planifiez le chemin du conduit d’extraction de l’air vers l’extérieur Veillez à ce que le conduit soit le plus court et rectiligne possible. Pour permettre une utilisation optimale, le conduit ne doit pas dépasser 2,50 m de long au total. Le conduit doit donner directement sur l’extérieur, et ne doit pas donner sur un grenier, sous une maison, dans un garage ou dans un espace clos. Les accessoires pour conduits (coudes, raccords et adaptateurs) réduisent le flux d’air. Installation de la hotte

Les coudes retournés et les profils en S ne permettent pas une extraction d’air efficace et ne sont donc pas recommandés Installation (Mode recyclage) Si vous n'avez pas de sortie vers l'extérieur, gaine d'extraction n'est pas nécessaire, et les procédures d'installation sont identiques à celles décrites sauf qu'aucune gaine d'extraction n'est à installer. Lorsque des filtres à charbon sont utilisés, la puissance d'aspiration est diminuée. Installation de la hotte

Recommandations pour la fixation murale N'apportez aucune modification à l’appareil ou à son support de fixation sur le mur ! Avant d'installer l’appareil, vérifiez l’état du mur sur lequel il sera fixé : le mur doit être en bon état, il ne doit pas présenter de dommages (fissures, affaissement, humidité, …). Ne percez pas de trou à proximité d'anciens trous, même rebouchés. Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, …) approprié au matériau qui constitue votre mur, ainsi qu’au poids de l’appareil. Respectez le diamètre des vis de fixation indiqué dans la présente notice. Ne modifiez pas les trous destinés à fixer l’appareil ou son support de fixation sur le mur. Percez le mur à l'aide d'un foret de dimension adaptée au système d'ancrage. Retirez les débris et la poussière. Vérifiez régulièrement les points de fixation de l’appareil sur le mur. Resserrez-les si nécessaire. Installation de la hotte

Préparation avant installation Avant de procéder à l’installation, assurez-vous que l’appareil n'est pas branché sur une prise électrique. Les schémas suivants indiquent les distances et l’ordre des trous à percer. Les 2 vis de suspension du bloc principal doivent être fixées au maximum à 820 mm au- dessus du foyer. INSTALLATION (Fixation murale) Installation de la hotte

Déterminez l’emplacement du caisson de la hotte. Celle-ci doit être mise en place à une distance maximale de 820 mm de la table de caisson. Pour la fixer au mur, percez 4 trous en les plaçant de façon à ce qu'ils correspondent au perçage à l'arrière de la hotte. Insérez des chevilles correspondant au type de matériau de votre mur dans les trous. Vissez les deux vis ST4x 30mm du haut puis accrochez la hotte. Retirez les filtres puis fixez le caisson de la hotte au mur à l’aide de 2 autres vis ST4x 30mm. Placez le clapet antiretour sur la hotte. Installation de la hotte

INSTALLATION (Fixation au-dessous d’un placard) Placez le clapet antiretour sur la hotte. Fixez la hotte au placard à l’aide de 4 vis ST4x30mm.

Avertissement: Ne pas suivre les instructions pour

l'installation des vis ou dispositifs de fixation peut entraîner des dangers électriques ATTENTION ! En mode extraction, la fixation en dessous d'un placard nécessite l'utilisation d'une gaine d'évacuation d'air allant jusqu'au-dessus du placard. En mode recyclage, la grille d'évacuation sur l'avant de la hotte ne doit pas être recouverte. Installation de la hotte

Il existe deux modes d'évacuation, l'évacuation horizontale et l'évacuation verticale. Merci de prêter attention au mode de ventilation lors de l’installation. Ventilation verticale : Voir schéma A. Veuillez utiliser un outil pour retirer le couvercle rond avant de l'utiliser, l'air pourra ainsi être évacué vers le haut. Ventilation horizontale : Voir schéma B et C. Veuillez utiliser un outil pour retirer le couvercle rectangulaire avant de l'utiliser, l'air pourra ainsi être évacué par l'arrière. Recouvrez l'évacuation du dessus par le couvercle rond. L’adaptateur de sortie d'air rectangulaire pour la ventilation horizontale n'est pas fourni.

Évacuation extérieure (mode extraction) : Tournez l’ajusteur sur la position extérieure, installez la sortie d’évacuation appropriée verticale ou horizontale, allumez la hotte, l'air est ainsi évacué vers l’extérieur du bâtiment. Évacuation intérieure (mode recyclage) : Tournez l'ajusteur sur la position intérieure, les couvercles ronds et rectangulaires doivent être en place. Allumez la hotte, l'air est ainsi évacué par la sortie d’évacuation intérieure. L'utilisation des filtres est nécessaire dans ce mode. Informations sur le filtre plat à charbon

Remplacement du filtre plat (1) Retirez les deux grilles (2) Retournez la grille (3) Retirez l'ancien filtre plat en carbone et placez les nouveaux.

Remarque : Le filtre plat à charbon est installé à l’arrière de la grille et doit être changé tous les trois mois. Attention : Le filtre plat à charbon ne peut ni être lavé ni être recyclé. Il doit être changé après 120 heures d’utilisation (minimum). Le filtre plat ne doit pas être exposé à la chaleur. Nettoyage

Attention! Avant le nettoyage, éteignez l’appareil et débranchez-le. Nettoyage régulier Utilisez un chiffon doux imbibé d'eau tiède savonneuse tiède ou de détergent ménager. N'utilisez jamais de tampons métalliques, de produits chimiques, de matériaux abrasifs ou de brosses dures pour nettoyer l'unité. Nettoyage mensuel pour filtre à graisse ESSENTIEL: Nettoyer le filtre tous les mois peut prévenir tout risque d’incendie. Le filtre capte la graisse, la fumée et la poussière. Cela affecte donc directement l'efficacité de la hotte. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtre. Nettoyez-le avec un détergent ménager. Fonctions du panneau de contrôle Fonctions du panneau de contrôle : Interrupteur d’arrêt du moteur Appuyez sur ce bouton pour arrêter le fonctionnement du moteur. Bouton Vitesse faible Appuyez sur ce bouton pour faire fonctionner le système à faible vitesse. Bouton Vitesse moyenne Appuyez sur ce bouton pour faire fonctionner le système à vitesse moyenne. Bouton Vitesse élevée Appuyez sur ce bouton pour faire fonctionner le système à vitesse élevée. Bouton d’éclairage Appuyez une fois sur ce bouton pour allumer les lampes. Appuyez une nouvelle fois pour éteindre les deux lampes.

Dépannage Erreur Lumière allumée mais aucune ventilation

Cause La turbine de ventilateur est coincée Le moteur est endommagé Aucune lumière, aucune ventilation Défaut d'alimentation électrique Aucune lumière Lampe hors service La turbine est coincée Forte vibration de la hotte Le moteur n'est pas correctement fixé La hotte n'est pas correctement fixée Faible puissance d'aspiration Filtres encrassés Solution Eteignez l'appareil et faites intervenir un professionnel pour la réparation Vérifiez le branchement et le tableau électrique La lampe ne peut être remplacée que par un professionnel Eteignez l'appareil et faites intervenir un professionnel pour la réparation Contrôlez les fixations et resserrez-les si nécessaire Nettoyez les filtres et remplacez le filtre à charbon

Symbole Identification des modèles Consommation d'énergie annuelle Unité

OCEAHC202SB / OCEAHC202SW /

OCEAHC202SS (HJ2903K156) AEChotte Classe d'efficacité énergétique Facteur d'accroissement dans le temps Efficacité fluidodynamique Valeur

Classe d'efficacité fluidodynamique

Indice d'efficacité énergétique EEIhotte

Débit d'air mesuré au point de rendement maximal QBEP

m3/h Pression d'air mesurée au point de rendement maximal PBEP

Débit d'air maximal Qmax

m3/h Débit d'air au point de travail (réglage le plus élevé)

m3/h Débit d'air au point de travail (réglage le plus bas)

Eclairement moyen du système d'éclairage sur la surface de cuisson Emoyen

lux Efficacité lumineuse LEhotte 70,5 lux/W Puissance électrique à l'entrée mesurée au point de rendement maximal Puissance nominale du système d'éclairage Classe d'efficacité lumineuse Efficacité de filtration des graisses

Informations techniques Classe d'efficacité de filtration des graisses Consommation d'énergie mesurée en mode veille Consommation d'électricité mesuré en mode "arrêt" Niveau de puissance acoustique

LWA Réglage le plus haut: 55 Réglage le plus bas: 46

La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014 Informations complémentaires OCEANIC 120-126 quai de Bacalan CS11584 33000 Bordeaux Importé par A.M.C. 123 quai JulesGuesde 94400 Vitrysur Seine

Informations complémentaires Remarque : Les recommandations suivantes précisent comment réduire l'impact environnemental global du processus de cuisson. (1) Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation. (2) Nettoyer la hotte de cuisson régulièrement afin que rien ne bloque l'air. (3) Ne pas oublier d'éteindre la lampe de la hotte de cuisine une fois la cuisson terminée. (4) Ne pas oublier d'éteindre la hotte de cuisine une fois la cuisson terminée. Informations sur le démontage Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans le mode d'emploi. Cet appareil ne doit pas être démonté pas l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les déchets ménagers. Pour des conseils sur le recyclage, veuillez contacter votre administration locale ou votre revendeur.

DÉCHET RESPECTANT L’ENVIRONNEMENT

Les équipements électriques et électroniques font l’objet d’une collecte sélective. Ne jetez pas les équipements électriques et électroniques usagés avec les déchets ménagers non triés, participez au contraire à leur collecte sélective. C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications. L'emballage est recyclable.
