OCEAVT40CM - Ventilateur OCEANIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Oceanic
Modèle	OCEAVT40CM
Diamètre des pales	40 cm
Alimentation	220-240 V~, 50 Hz
Puissance absorbée	39,44 W
Consommation maximale	50 W
Débit d'air maximal	36,77 m³/min
Vitesse maximale de l'air	2,63 m/s
Niveau de puissance acoustique	51,86 dB(A)
Valeur de service	0,93 (m³/min)/W
Nombre de vitesses	3 (lente, moyenne, rapide)
Fonction oscillation	Oui, activation par bouton
Réglage d'inclinaison	Oui, vers le haut ou le bas
Grille de protection	Avant et arrière, non amovibles après assemblage
Assemblage requis	Oui, base, grilles et pales
Nettoyage	Chiffon humide, ne pas immerger le moteur
Usage	Intérieur uniquement
Poids approximatif	3,5 kg
Réparabilité	Aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - OCEAVT40CM OCEANIC

Quelles sont les vitesses disponibles sur ce ventilateur ?

Le ventilateur Oceanic OCEAVT40CM propose 3 vitesses : lente (1), moyenne (2) et rapide (3). Vous pouvez les sélectionner via les boutons de contrôle. La position 0 éteint l'appareil.

Comment faire osciller le ventilateur ?

Pour activer l'oscillation, appuyez sur la commande d'oscillation située en haut du boîtier du moteur. Pour l'arrêter, relevez la même commande.

Comment régler l'inclinaison du ventilateur ?

Tenez la base et dévissez légèrement la vis de réglage de l'inclinaison dans le sens antihoraire. Inclinez la tête du ventilateur vers le haut ou le bas, puis resserrez la vis dans le sens horaire.

Puis-je utiliser le ventilateur sans les grilles de protection ?

Non, il est strictement interdit d'utiliser le ventilateur sans ses grilles de protection. Ne jamais enlever les grilles après l'assemblage, sauf pour le nettoyage ou l'entretien, et toujours débrancher l'appareil au préalable.

Comment nettoyer le ventilateur ?

Éteignez et débranchez toujours le ventilateur avant le nettoyage. Utilisez un chiffon légèrement humidifié, puis séchez-le. N'immergez jamais le boîtier du moteur dans l'eau et n'utilisez pas de produits chimiques abrasifs.

Le ventilateur peut-il être utilisé en extérieur ?

Non, cet appareil est destiné à un usage domestique en intérieur uniquement. Ne l'utilisez pas en extérieur ou dans des endroits humides.

Que faire si le câble d'alimentation est endommagé ?

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire pour éviter tout danger. N'essayez pas de réparer vous-même.

Quel est le niveau sonore du ventilateur ?

Le niveau de puissance acoustique est de 51,86 dB(A), ce qui correspond à un fonctionnement relativement silencieux pour un ventilateur de cette taille.

Comment assembler la base du ventilateur ?

Dévissez les 2 vis de la base, insérez le boîtier du ventilateur dans le trou de la base jusqu'à l'encastrement, puis fixez avec les vis fournies. Ne branchez pas l'appareil avant l'assemblage complet.

Comment monter les pales et les grilles ?

Montez d'abord la grille arrière sur l'axe du moteur, puis insérez les pales en alignant la rainure, vissez l'écrou de pales. Enfin, placez la grille avant en alignant les trous, fixez avec vis et écrou, puis fermez les clips. Suivez scrupuleusement les étapes de la notice.

MODE D'EMPLOI OCEAVT40CM OCEANIC

Lisez intégralement cette notice d'utilisation avant d'utiliser cet appareil et conservez-la pour consultation ultérieure.

- Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement sur-veillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- En ce qui concerne la méthode et la fréquence du nettoyage, référez-vous à la section “NETTOY-

AGE ET ENTRETIEN" en page 7.

• Avertissement ! Une fois l'installation terminée, il est strictement interdit d'enlever les grilles de protection avant toute opération de nettoyage ou de maintenance.
  Ne jamais utiliser le ventilateur sans ses grilles de protection.

- En ce qui concerne les informations détaillées sur l'assemblage et la façon de fixer le ventilateur avec des vis, référez-vous à la section "ASSEMBLAGE".

- N'utilisez pas l'appareil en extérieur.

- Posez toujours l'appareil sur une surface stable pour l'utiliser.

- N'insérez jamais les doigts, des crayons ou aucun autre objet à travers les grilles quand le ventilateur est en marche.

- Éteignez et débranchez le ventilateur quand vous ne l'utilisez pas et avant de le déplacer ou de le nettoyer.

- Ne débranchez pas le ventilateur en tirant sur le câble d'alimentation. Saisissez la fiche et tirez-la pour la débrancher.

- Veillez à ce que les cheveux, les voilages, les nappes et les vêtements amples n'entrent jamais en contact avec les pièces mobiles du ventilateur, car cela peut provoquer des blessures et des dom-

mages matériels.

• N'utilisez pas ce ventilateur près d'une fenêtre sur laquelle il peut y avoir de la buée.
• Ne faites pas fonctionner le ventilateur à l'aide d'un régulateur de vitesse à semi-conducteurs.
• N'utilisez pas ce ventilateur dans les endroits où des liquides inflammables sont utilisés ou stockés.
• Ne laissez pas le câble d'alimentation pendre du bord d'une table ou d'un plan de travail.
• Veillez à ce que le câble d'alimentation n'entre jamais en contact avec une surface chaude.
• N'utilisez pas l'appareil pour un usage autre que celui décrit dans cette notice d'utilisation.
• N'essayez pas de réparer ce ventilateur vous-même.
• Cet appareil ne contient aucune pièce réparable par l'utilisateur. Toutes les opérations d'entretien ou de réparation doivent être effectuées par le fabricant, son service après-vente ou un agent de réparation qualifié pour éviter un danger.

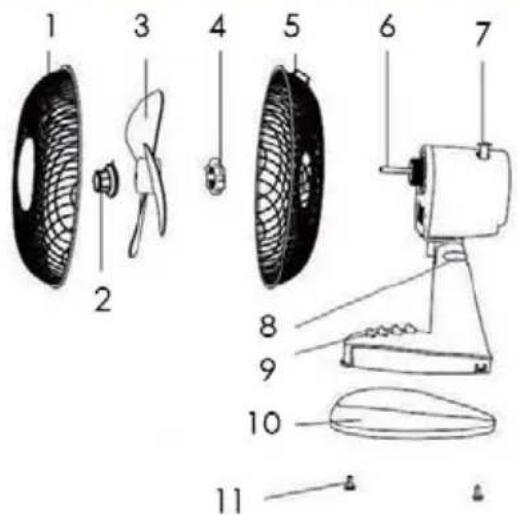

PIÈCES

1. Grille avant
2. Écrou de pales
3. Pales
4. Écrou de fixation
5. Grille arrière
6. Axe du moteur
7. Commande d'oscillation
8. Vis de réglage de l'inclinaison
9. Boutons de contrôle
10. Base
11. Vis de fixation

ASSEMBLAGE

ATTENTION:

NE BRANCHEZ PAS la fiche du ventilateur dans une prise électrique tant qu'il n'a pas été entièrement assemblé. N'utilisez jamais le ventilateur avec des pales endommagées ou fissurées.

Assembler la base

1. Dévissez les 2 vis fournies de la base.
2. Insérez le boîtier du ventilateur dans le trou de la base et enfoncez-le dans la base jusqu'à ce qu'il s'encastre.
3. Fixez la base sur le boîtier du ventilateur en serrant les vis fournies.

Assembler la grille arrière

Dévissez l'écrou de pales de l'axe du moteur en le tournant dans le sens horaire. Dévissez l'écrou de fixation de l'axe du moteur dans le sens antihoraire (sens Loosen = dévisser).

Placez la grille arrière sur le boîtier du moteur en positionnant la poignée de la grille arrière en haut. Insérez l'écrou de fixation sur l'axe et vissez-le dans le sens horaire (sens tighten = visser) pour fixer la grille arrière.

Assembler les pales

Insérez les pales sur l'axe du moteur en veillant à complètement insérer l'axe du moteur dans la rainure des pales.

Vissez l'écrou de pales en le tournant dans le sens antihoraire (sens tighten = visser) pour fixer les pales sur l'axe du moteur.

Assembler la grille avant

Dévissez les petites vis et l'écrou de fixation de la grille avant. Attention !

Le crochet de la grille avant doit être placé en haut.

Alignez les trous des deux grilles, puis fixez les grilles solidement avec la vis et l'écrou fournis. Une fois les grilles assemblées, fermez les clips pour les solidariser.

1. Posez le ventilateur sur une surface horizontale et stable.
2. Branchez le ventilateur dans une prise secteur.
3. Appuyez sur le bouton de contrôle 1, 2 ou 3 pour sélectionner la vitesse de ventilation désirée. Pour éteindre le ventilateur, appuyez sur le bouton de contrôle 0.

0 = Éteint 1 = Vitesse lente 2 = Vitesse moyenne 3 = Vitesse rapide

1. Pour que le ventilateur oscille latéralement, appuyez sur la commande d'oscillation située en haut du boîtier du moteur.

Pour arrêter les oscillations du ventilateur, relevez la commande d'oscillation.

1. Régler l'inclinaison

Le flux d'air peut être dirigé vers le haut ou le bas.

a. Tenez la base et dévissez légèrement la vis de réglage de l'inclinaison dans le sens antihoraire.
b. Inclinez le ventilateur dans la direction désirée (vers le haut ou le bas).
c. Resserrez la vis de réglage dans le sens horaire.

NETTOYAGE ET ENTRETIEN

Éteignez toujours le ventilateur et débranchez-le toujours de la prise secteur avant de le nettoyer.

Une fois que le ventilateur est assemblé, il est interdit de démonter les grilles.

Nettoyez le ventilateur avec un chiffon légèrement humidifié, puis séchez-le.

N'immergez pas le boîtier du moteur dans de l'eau ni dans aucun autre liquide.

N'utilisez pas de nettoyant chimique ou abrasif.

Rangement

Quand vous n'utilisez pas le ventilateur, rangez-le dans un endroit sec et sûr.

• S'il est rangé démonté, il est recommandé d'utiliser le carton d'origine (ou un carton d'une taille appropriée).
• S'il est rangé assemblé ou partiellement assemblé, protégez la tête du ventilateur de la poussière.

SPÉCIFICATIONS

Alimentation : 220-240 V\~, 50 Hz 50 W

Informations techniquesRéf : OCEAVT40CMModèle : FT40A
Description Symbole		Valeur Unité
Débit d'air maximal	F 36,77		m^3/min
Puissance absorbée	P	39,44	W
Valeur de service	SV	0,93	(m^3/min)/W
Niveau de puissance acoustique	L_WA	51,86	dB(A)
Consommation d'électricité en mode « veille »	P_SB	-	W
Vitesse maximale de l'air	C	2,63	m/s
Norme de mesure de la valeur de service	IEC 60879:1986 (corr. 1992)
Pour plus d'informations, merci de contacter	AMC123 quai Jules Guesde94400 VITRY SUR SEINEFrance

MISE AU REBUT

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.

Vous devez jeter ce produit et son emballage selon les lois et les règles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

IMPORTE PAR

amc

94400 Vitry sur seine

France

LOT#: amc112018
