Caractéristiques techniques	Détails
Type de produit	Agrafeuse sans fil
Tension de la batterie	18 V
Capacité de la batterie	Non spécifiée
Type d'agrafes	Agrafes de type T
Largeur d'agrafage	Non spécifiée
Vitesse d'agrafage	Non spécifiée
Poids	Non spécifié
Dimensions	Non spécifiées
Utilisation	Idéale pour les travaux de finition, d'ameublement et de décoration
Maintenance	Vérifier régulièrement l'état de la batterie et nettoyer l'appareil après utilisation
Sécurité	Utiliser des lunettes de protection et éviter de pointer l'agrafeuse vers soi
Informations générales	Compatible avec la gamme de batteries Milwaukee M18

FOIRE AUX QUESTIONS - M18 FUEL 2745-20 MILWAUKEE

Comment charger la MILWAUKEE M18 FUEL 2745-20 ?

Pour charger la MILWAUKEE M18 FUEL 2745-20, retirez le chargeur de la batterie et insérez la batterie M18 dans le chargeur. Assurez-vous que la batterie est bien enclenchée. Le voyant du chargeur s'allumera pour indiquer le processus de chargement.

Pourquoi l'agrafeuse ne tire-t-elle pas les agrafes ?

Si l'agrafeuse ne tire pas les agrafes, vérifiez d'abord que la batterie est suffisamment chargée. Ensuite, assurez-vous que les agrafes sont correctement chargées dans le magasin et que le magasin est bien fermé.

Comment régler la profondeur de l'agrafe ?

Pour régler la profondeur de l'agrafe, utilisez le réglage de profondeur situé sur la partie frontale de l'agrafeuse. Tournez le bouton jusqu'à ce que la profondeur souhaitée soit atteinte.

Que faire si l'agrafeuse se bloque ?

Si l'agrafeuse se bloque, éteignez-la et débranchez-la. Vérifiez s'il y a des agrafes coincées et retirez-les délicatement. Assurez-vous également que le magasin est correctement rempli et refermé.

Quelle taille d'agrafes puis-je utiliser avec la MILWAUKEE M18 FUEL 2745-20 ?

La MILWAUKEE M18 FUEL 2745-20 est compatible avec des agrafes de type 18 gauge, de 16 mm à 40 mm de longueur.

Comment nettoyer l'agrafeuse ?

Pour nettoyer l'agrafeuse, utilisez un chiffon doux et sec pour enlever la poussière et les débris. Évitez d'utiliser des solvants ou des produits chimiques agressifs.

L'agrafeuse est-elle garantie ?

Oui, la MILWAUKEE M18 FUEL 2745-20 est généralement couverte par une garantie limitée de 5 ans. Vérifiez votre manuel d'utilisation pour des détails spécifiques.

MODE D'EMPLOI M18 FUEL 2745-20 MILWAUKEE

A VERTISSEMENT Lire toutes les consignes de sécurité, consignes, ilustrations et specifications fournies avec cet outil electrique. Ne pas suive l'ensemble des règes et instructions peut entraîner une electrocution, un incendie ou des blessures graves. Conserver les règes et les instructions à des fins de referencia ultérieure. Le terme «outil electrique» figurant dans les avertissements ci-dessous renvoie à l'outil electrique à alimentation par le réseau (à cordon) ou par batterie (sans fil).

SECURITE DU LIEU DE TRAVAIL

Veillez à ce que l'aire de travail soit propre et bien éclairée. Le désordre et le manque de lumière favorisent les accidents.
- Ne pas utiliser d'outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produit des étincelles risquant d'enflammier les poussières ou vapeurs.
- S'assurer que les enfants et les curieux se trouvent à une bonne distance au moment d'utiliser un outil électrique. Les distractions peuvent cause une perte de contrôle.

SECURITE ÉLECTRIQUE

• Les fiches des outils electriques doivent correspond à la prise secteur utilisée. Ne jamais modifier la fiche, de chaque façon que ce soit. Ne jamais utiliser d'adaptateurs de fiche avec des outils mis à la terre. Les fiches et prises non modifiées réduisent le risque de chic electrique.

• Éviter tout contact avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigerateurs. Le risque de chic électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils ELECTriques à l'eau ou l'humidité. La pénétration d'eau dans ces outils accroît le risque de chocolélectrique.

• Ne pâs maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon d'alimentation pour transporter l'outil électrique et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l'écart de la chaleur, de l'huile, des objets tranchants et des pièces en mouvement. Un cordon endommagé ou emmélé accroît le risque de chocoléctrique.
• Pour les travaux à l'extérieur, utiliser un cordon spécifique jusqu'à cet effet. Utiliser un cordon jusqu'à pour l'usage extérieur réduit les risques de chic électrique.
• Si l'utilisation d'un outil électrique est inévitable dans un endroit humide, utiliser une source d'alimentation munie d'un disjoncteur de fuite de terre. L'utilisation d'un disjoncteur de fuite de terre réduit le risque de chic électrique. sécurité individuelle.

SECURITE INDIVIDUELLE

• Rester attentif, préter attention au travail et faire preuve de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet apparéil en cas de fatigue ou sous l'influence de l'alcool, de drogues ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil électrique peut entraîner des blessures graves.

• Porter l'équipement de protection individuel requis. Toujours porter une protection oculaire. Selon les conditions, porter aussi un masque antipoussières, des bottes de sécurité antidérapantes, un casque protector ou une protection auditive afin de réduire les blessures.

• Empêcher les démarrages accidentels. S'assurer que la gachette est en position d'arrêt avant de brancher l'outil à une source de courant, d'insérer la batterie, de le ramasser ou de le transporter. Le fait de transporter un outil électrique en gardant le doigt sur la gachette ou demettre sous tension un outil électrique lorsque la gachette est en position de marche favorise les accidents.

• Retirer les clés de réglage avant demettre l'outil en marche. Une clé laissée sur une piece rotative de l'outil peut cause des blessures.
• Ne pas travailler hors de portée. Tout jours se tenir bien campé et en équilibre. Une bonne stabilité procure un meilleur contrôle de l'outil électrique en cas d'imprévus.
• Porter une tenue appropriée. Ne porter ni vêtems amples, ni bijoux. Garder les cheveux et les vêtements à l'ecart des pieces en mouvement. Les vêtements flottants, les bijoux ou les cheveux longs risquent d'être happés par les pieces en mouvement.
• Si les outils sont équipés de dispositifs de dépoussierage, s'assurer qu'ils sont connectés et correctement utilisés. L'utilisation d'un collecteur de poussière permet de réduire les dangers liés à la poussière.
• Ne pas laisser la familiarité avec l'outil acquise par une utilisation fréquence vous rendre suffisant et vous amener à ignorer les règles de sécurité. Une utilisation négligée peut cause une blessure grave en une fraction de seconde.

UTILISATION ET ENTRETIEN DE L'OUTIL ELECTRIQUE

• Ne pas forcer l'outil electrique. Utiliser l'outil electrique approprié pour l'application. Un outil electrique approprié executera le travail moins et de façon moins dangereuse s'il est utilisé dans les limites prévues.
• Ne pas utiliser l'outil électrique si le commutateur ne permet pas de lemettre en marche ou de I'arreter. Tout outil electrique qui ne peut pas etre controle par son commutateur est dangereux et doit etre réparé.
• Débrancher l'outil et/ou retarder le bloc-piles, si possible, avant d'effectuer des réglages, de changer d'accessoire ou de remisser l'outil. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel de l'outil.
• Entreposer l'outil électrique hors de la portée des enfants et interdire à quiconque de l'utiliser si la personne ne connait pas bien le produit ou les instructions. Les outils ELECTriques sont dangereux dans les mains d'utiliseurs novices.
• Entretenir les outils electriques et les accessoires. Vérifier qu'aucune piece mobile n'est mal alignée ou bloquée, qu'aucune piece n'est brisée et s'assurer qu'aucun autre problème risque d'affector le bon fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. Plusieurs accidents sont causés par des produits mal entretenus.
  Garder les outils bien affués et propres. Des outils correctement entretenus et dont les tranchants sont bien affués risquent moins de se bloquer et sont plus faciles à contrôler.
• Utiliser l'outilélectrique, les accessoires, les embouts etc. conformément à ces instructions en tenant compte des conditions de travail et de la tâche à effetuer. L'usage d'un outilélectrique pour des applications pour lesquelles il n'est pas conscience peut être dangereux.
  Garder les poignées et les surfaces de préhension sèches, propres et exemples d'huile ou de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôle l'outil en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement le chargeur spécifique par le fabricant. Un chargeur pouvant convenir à un type de bloc-piles peut entraîner un risque d'incendie lorsqu'il est utilisé avec un另一种 type de bloc-piles.
• N'utiliser l'outil électrique qu'vec une batterie recommandede. L'utilisation de tout autre bloc-piles peut creer un risque de blessures et d'incendie.
  Lorsque le bloc-piles n'est pas utilisé, le tenir éloigné des objets en métal tels que les trombones, les pièces de monnaie, les clés, les clous, les vis ou d'autres petits objets métalliques qui pourrait connecter les bornes. Le court-circuitage des bornes d'une pile peut entraîner des brûlures ou un incendie.
• Eviter tout contact avec le liquide pouvant être éjecté de la pile en cas de manutention abusive. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l'eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide éjecté des piles peut cause des irritations ou des brûlures.
• N'utiliser aucun bloc-piles ni aucun outil ayant ete endommagé ou modifie. Des piles endommagées ou modifiées peuvent adopter un comportement imprévisble pouvant causeur un incendie, une explosion ou le risque de blessures.
• Ne pas exposer le bloc-piles ou l'util aux flammes ou à une température excessive. Une exposition aux flammes ou à une température supérieure à 130^ (265^) peut cause une explosion.
• Suivre toutes les instructions de charge et ne pas charger le bloc-piles ou l'outil en dehors de la plage de température spécifique. Une charge incorrecte ou a des températures en dehors de la plage spécifique peut endommager la pile et augmenter le risque d'accendie.

ENTRETIEN

• Les réparations de l'outil électrique doivent être confiées à un technicien qualifié, utilisant exclusivement des pieces identiques à celles d'origine. Le maintain de la sureté de l'outil électrique sera ainsi assuré.
• Ne jamais effectuer la réparation d'un bloc-piles endommagé. La réparation du bloc-piles doit être réalisée par le fabricant ou les fournisseurs de service agreés uniquement.

RÉGLES DE SECURITÉ SPÉCIFIQUES POUR CLOUEUSES DE FINITION

• Toujours présumer que l'outil contient des agrafes. Un manque d'attention en manipulant la clôuse peut cause une éjection accidentelle des agrafes et des blessures au personnel.
• Ne pas pointer l'outil ni vers soi ni vers quiconque. Un déclenchement accidentel décharger a l'agrafe causant des blessures.
• Ne pas actionner l'outil s'il n'est pas fermement appuyé contre la piece. Si l'outil n'est pas en contact avec la piece, l'agrafe peut être deviée de votre cible.
• Débrancher l'outil de la source d'énergie si l'agrafe est coincee dans l'outil. La cloueuse branchee peut etre activée accidentellement en retirant l'agrafe coincee.
• Étre prudent en-retirant l'agrafe coincée. Le mecanisme peut être sous compression et l'agrafe coincée peut être décharge avec une forte pression en essayant de la libérer.
• Ne pas utiliser cette clôueuse pour fixer des cables électriques. Elle n'est pas conscience pour l'installation des

cables électriques et peut endommager leur isolation causant un risque de chocolélectrique ou d'incendie.

• Avant chaque utilisation, vérifier le contact de la piece et la gachette pour garantir un bon fonctionnement. Ne pas désassembler ou serrer les pieces du mécanisme de contact, de déclenchement ou d'entrainment. Cela provoquera un déclenchement intempestif de la clôueuse, causant des blessures graves.
• Ne pas l'utiliser comme un jouet. Les agrafes déchargées sont des projectiles capables de causeurs des blessures graves.
• Ne pas-retirer,modifier ou rendre autrement inutilisables les commandes de l'outil.Cela provoquera un déclenchement intempestif de la clôueuse,causant des blessures graves.
• Ne pas utiliser un outil si une partie de ses commandes est inutilisable, déconnectée, alterée ou défailleante. Cela provoquera un déclenchement intempéstif de la clôueuse, causant des blessures graves.
• Toujours garder les mains et le corps à l'écart de la décharge de l'outil. Ne jamais tenter de débourrer l'outil en agrippant la zone de décharge. Les agrafes déchargées de l'outil peuvent provoquer des blessures graves si elles touchent les mains ou le corps.
• Ne pas planter d'agrafes pres du bord de la pierce. Les agrafes peuvent glisser des bords et des coins ou pénétrer dans les matériaux fins, ce qui en fait des projectiles capables de causeurs des blessures graves.
• L'outil ne doit être utilisé que pour les fins auxquelles il a été concu. Ne pas maltraiter l'outil. Ne pas l'utiliser pour percer, estampiller ou graver des informations sur les pieces, ne pas faire tomber l'outil ou lui faire subir des chocs, ni autrement appliquer une force excessive lorsqu'il est utilisé. Ne pas monter l'outil sur un socle ou le modifier pour une'utilisation fixe.

AVERTISSEMENT Pour minimiser le risque de blessures lorsque des travaux sont faits dans des situations poussièreuses, utiliser une solution de dépoussierage conforme aux normes de l'OSHA d'après ses instructions d'utilisation, ou bien porter une protection respiratoire appropriée.

• Ne pas utiliser cet outil pour travailler sur des produits ayant de l'amiate. Repérer la composition de la piece à travailler avant de commencer le travail. L'amiate ne doit être retiree que par un professionnelnel qualifie.
• Toujours faire prévue de bons sens et proceder avec prudence lors de l'utilisation d'outils. C'est impossible de prévoir toutes les situations dont le résultat est dangereux. Ne pas utiliser cet outil si vous ne comprendez pas ces instructions d'opération ou si vous pensez que le travail dépasse votre capacité; veuillez contacter Milwaukee Tool ou un professionnel formé pour receivevoir plus d'information ou formation.
• Maintenir en l'etat les étiquettes et les plaques d'identification. Des informations importantes y figurent. Si elles sont illisibles ou manquantes, contacter un centre de services et d'entretien MILWAUKEE pour un remplacement gratuite.

A AVENTISSEMENT Certaines poussieres generées par les activités de ponçage, de coupe, de rectification, de perforage et d'autres activités de construction contiennent des substances considérées être la cause de malformations congenitales et de troubles de l'appareil reproducteur. Parmi ces substances figurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d'autres materiaux de maconnerie, ainsi que

• l'arsenic et le chrome des sciages traités chimiquement. Les risques encourus par l'opérateur envers ces expositions varient en fonction de la fréquence de ce type de travail. Pour réduire l'exposition à ces substances chimiques, l'opérateur doit: travailler dans une zone bien ventilée et porter l'équipment de sécurité approprié, tel qu'un masque anti-poussière spécifique concu pour filtrer les particules microscopiques.

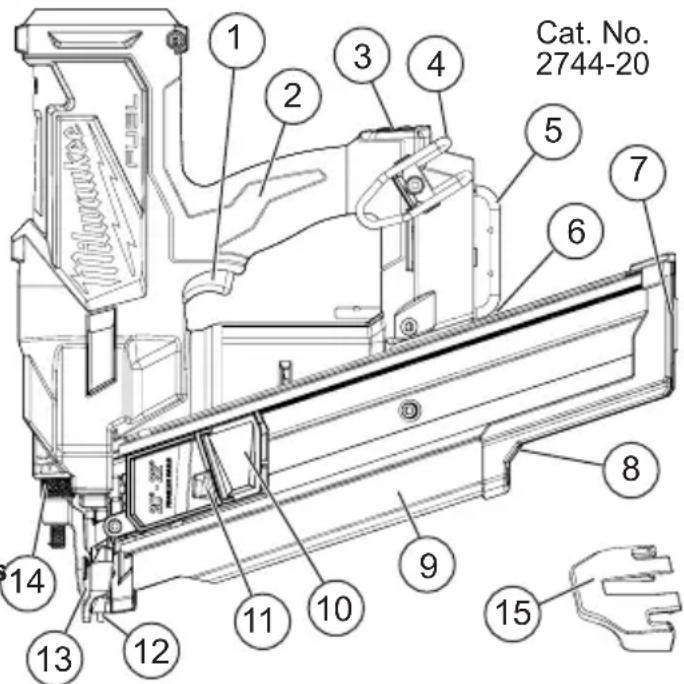

DESCRIPTION FONCTIONNELLE

1. Gachette
2. Poignée
3. Sélection de puissance/actuation
4. Crochet de ceinture
5. Crochet à chevron
6. Clé hexagonale
7. Rainure de clou
8. Voyant DEL

9. Magasin

10. Poussoir

11. Bouton de verrouillage de pousoir
12. Percuteur
13. Contact de déclenchement
14. Reglage de profondeur
15. Patin caoutchoute ne faisant pas de marques

PICTOGRAPHIE

Courant direct

Actionnement séquentiel simple

Actionnement du contact (Bump)

manuel d'utilisation

une protection oculaire

Garder les mains à l'écart

UL Listing Mark pour Canada et États-unis

SPECIFICATIONS

Volts. 18 CD

Type de batterie .M18TM

Type de chargeur .M18TM

No de Cat. 2744-20

Angle d'assemblage 21°

Longueur d'agrafe 50,8 mm à 88,9 mm (2" à 3-1/2")

Taille d'agrafe (diametre) 2,8 mm à 3,7 mm (0,113" à 0,148")

Capacité de magasin 43 clous

No de Cat. 2745-20

Angle d'assemblage 30°

Longueur d'agrafe 50,8 mm à 88,9 mm (2" à 3-1/2")

Taille d'agrafe (diametre) 2,8 mm à 3,3 mm (0,113" à 0,131")

Capacité de magasin 51 clous

Température ambiente de fonctionnement recommandée ... 18^ à 50^ (0^à 125^)

MONTAGE DE L'OUTIL

AVENTISSEMENT

Ne recharger la batterie qu'avec le chargeur speci

fié. Pour prendre reconnaissance des instructions relatives à la charge, dire le manuel d'utilisation fourni avec le chargeur et la pile.

Insertion et retrait de la pile

Pour restirer la pile, appuyer sur les boutons de relachement et extraire la pile de l'outil.

AVENTISSEMENT

Toujours verrouiller la détente ou-retirer la batuil est inutilisé.

Pour insérer la pile, la glisser dans le corps de l'outil S'assurer qu'elle y est bien insérée

AVENTISSEMENT

L'emploi d'accessoires autres que ceux qui sont

expressed recomandés pour cet outil peut compter des risques.

Fixation du coussinet No-Mar

Le coussinet No-Mar sur le nez de l'outil protège la piece lorsque le contact de la piece est comprépendant l'actionnement.

1. AVERTISSEMENT! Retirez la batterie pour éciter de démarrer l'outil.
2. Encliquetez le coussinet No-Mar sur les points du support de contact de la pierce.
3. Tirez sur le coussinet No-Mar pour vous assurer qu'il est correctement fixé.
4. Pour-retirer le patin, écartez-le du support de contact de la pierce.

Installation et retrait des bandes d'agrafes

AVENTISSEMENT

Toujours retarder le bloc-piles avant de changer ou

de retirer les agrafes. Toujours porter des lunettes de sécurité munies d'écrans lateraux.

Garder les doigts à l'écart du circuit d'agrafes du chargeur. Vous pourriez vous pincer les doigts dans le pouvoir et vous blesser.

Pour installer les bandes d'agrafes :

1. AVERTISSEMENT! Retirez la batterie pour éviter de démarrer l'outil.

2. AVERTISSEMENT! Ne jamais pointer l'outil ni vers soi, ni vers d'autres personnes lors de l'installation des agrafes. Ne pas proceder de la sorte peut entraîner des blessures.

3. Faire glisser la bande d'agrafes dans le logement du clou et vers le bas, en direction de l'avant de l'outil. Veiller à ce que la pointe des agrafes soit orientée vers le bas. AVERTISSEMENT! Utiliser uniquement des agrafes recommandées avec une taille, une longueur, un angle d'assemblage et un type de tête adaptés, tel qu'indiqué sur la plaque signalétique de l'outil. D'autres agrafes pouraient provoquer une défaillance de l'outil et cause des blessures.

4. Appuyer sur le bouton de relâchement du pousoir et le maintainir enfoncé, puis faire glisser le pousoir derrière l'extrémité des bandes d'agrafes.
5. Continuer de maintainir le pouvoir enforcé, mais relâcher le bouton. Faire glisser doucement le pouvoir vers l'avant jusqu'à ce qu'il soit en contact avec la bande d'agrafes.

Pour retirer les bandes d'agrafes :

1. AVERTISSEMENT! Retirez la batterie pour éciter de démarrer l'outil.
2. AVERTISSEMENT! Ne jamais pointer l'outil ni vers soi, ni vers d'autres personnes lors de l'installation des agrafes. Ne pas procéder de la vente peut entraîner des blessures.
3. Appuyer sur le bouton de relâchement du poussoir et le maintainir enforcé, puis faire glisser le poussoir vers la tête de l'outil. Relâcher le poussoir.
4. Faire glisser les clous en arrêté et les sortir de leur logement.

MANIEMENT

A VERTISSEMENT Pour réduire le risque de blessure, tous porters des lunettes de sécurité ou des lunettes avec écrans lateraux. L'opérateur et les autres personnes représentes dans la zone de travail doivent porter des protections oculaires conformément à la norme ANSI Z87.1. Les protections oculaires ne s'ajustent pas de la même façon sur toutes les personnes. Veiller à ce que le dispositif oculaire soit doté d'écrans lateraux protégeant des débris projétés sur le devant et les cotsés. L'employeur est chargé d'imposer l'utilisation de protections oculaires par l'opérateur et les autres personnes représentes dans la zone de travail. Lorsque cela est nécessaire, porter un casque conformément à la norme ANSI Z89.1.

Lorsque des travaux sont faits dans des situations poussièresuses, utiliser une solution de dépoussierage conforme aux normes de l'OSHA d'après ses instructions d'utilisation, ou bien porter une protection respiratoire appropriée.

Pour réduire les risques de blessures à vous-même et aux autres, tester l'outil avant de commencer à travailler chaque jour, selon la section « Tests obligatoires au quotidien »

Ne pas utiliser l'outil sans avoir entièrement compris le mode de déclenchement sélectionné.

Retirer le bloc-piles et les agrafes avant de quitter la zone de travail, de déplacer l'outil dans un autre endroit ou de le préter à une autre personne. Ne pas procéder de la sorte peut entraîner des blessures graves.

Ne pas utiliser cet outil pour fixer des cables électriques. Il n'est pas conscience pour l'installation des cables électriques et peut endommager leur isolation causant un risque de chocolélectrique ou d'incendie.

Ne JAMAIS caler ou bloquer le mecanisme de sureté de déclenchement par contact pendant que l'outil est en fonctionnement. Ne jamais tenter de débourrer l'outil en agrippant la zone de décharge. Cela pourrait entrainer des blessures graves.

Pour éviter les risques de blessures graves, ne pas essayer d'empêcher le recul en Maintenant l'outil trop fermement contre la piece. Garder le visage et le corps à l'écart de l'outil. Durant l'utilisation normale de l'outil, un recul se produit lorsqu'une agrafe est plantée. Ce recul est normal. Empêcher le recul pourrait cause l'éjection d'un second clou lorsque l'outil est en mode de déclenchement par contact. Tenir la poignée fermement, laisser l'outil exécuter le travail et ne jamais placer l'autre main sur le dessus de l'outil.

Sélection de l'alimentation/du déclenchement

1. Installer le bloc-piles.
2. Appuyer sur le bouton d'alimentation/de déclenchement et le maintainir enforcé pour démarrer l'outil.
3. Levoyant de batterie faible indique quand la batterie niveau n'a pas suffisamment de charge pour faire fonctionner l'outil.

1. Appuyer de nouveau sur le bouton d'alimentation/ de déclenchement pour basculer entre le mode de déclenchement par séquence unique et le mode de déclenchement par contact (choc).

AVERTISSEMENT! Vous doivent le processus de déclenchement avant toute utilisation.
Déclenchement par séquence unique
Voyant fixe: le contact de la pierce, puis la gachette doit être actifs dans un ordre spécifique pour planter une agrafe.
Déclenchement par contact (choc)
Voyant clignotant : le contact de la pierce et la gachette peuvent être actifs dans n'importequel ordre pour planter une agrafe.
5. Appuyer sur le bouton d'alimentation/de déclenchement et le maintainir enforcé pour éteindre l'outil.

Mode de protection de température

Le mode de protection de température protégera l'outil s'il est utilisé sous des températures extrémement chaudes ou froides (hors de la plage de températures ambantes de fonctionnement recommandées) ou si l'outil subit une surchauffe ou une congélation durant son utilisation. Si ceci se passé, l'outil ne marchera pas et le bouton d'alimentation / les voyants à DEL de l'indicateur de déclenchement commenceront à clignoter tour à tour. Laisser refroidir / réchauffer l'outil avant de l'utiliser.

Opération

Opération de déclenchement par séquence unique

1. Tenir la poignee fermement.
2. Appuyer l'outil contre la piece à clouver en actionnant le dispositif de déclenchement par contact.
3. Presser la gâchette pour planter une agrafe. AVERTISSEMENT! Pour éviter les risques de blessures graves, ne pas essayer d'empêcher le recul en maintainant l'outil trop fermement contre la pierce.
4. Enlever vous doigt de la gachette et-retirer l'outil de la piece.

Opération de déclenchement par contact (choc)

Le déclenchement par contact peut suivre deux séquences différences, en fonction de votre'utilisation.

Déclenchements multiples :

1. Tenir la poignee fermement.
2. Appuyer sur la gachette et la maintainir enfonnée.
3. Appuyer l'outil contre la piece à clouver en actionnant le dispositif de déclenchement par contact pour planter l'agrafe. AVERTISSEMENT! Pour éviter les risques de blessures graves, ne pas essayer d'empêcher le recul en maintainant l'outil trop fermement contre la piece.
4. Continuer de maintainir la gachette et repeter le contact avec la piece.

Déclenchement unique :

1. Tenir la poignee fermement.
2. Appuyer l'outil contre la piece à clouer en actionnant le dispositif de déclenchement par contact.
3. Presser la gâchette pour planter une agrafe. AVERTISSEMENT! Pour éviter les risques de blessures graves, ne pas essayer d'empêcher le recul en maintainant l'outil trop fermement contre la pierce.
4. Enlever vous doigt de la gachette et-retirer l'outil de la piece.

Indicateur de recharge

Pour indiquer que le chargeur est presque vide (environ 4-5 agrafes restantes), le dispositif de contact de la pierce ne s'actionne pas, empêchant ainsi toute utilisation sous une pression habituelle. Installer de nouvelles agrafes pour continuer à travailler.

A VERTISSEMENT Ne JAMAIS caler ou bloquer le mecanisme de suture de déclenchement par contact pendant que l'outil est en fonctionnement. Ne jamais tenter de débourrer l'outil en agrippant la zone de décharge. Cela pourrait entrainer des blessures graves.

Pour éviter les risques de blessures graves, ne pas essayer d'empêcher le recul en Maintenant l'outil trop fermement contre la piece. Garder le visage et le corps à l'écart de l'outil. Durant l'utilisation normale de l'outil, un recul se produit lorsqu'une agrafe est plantée. Ce recul est normal. Empêcher le recul pourrait cause l'éjection d'un second clou lorsque l'outil est en mode de déclenchement par contact. Tenir la poignée fermement, laisser l'outil exécuter le travail et ne jamais placer l'autre main sur le dessus de l'outil.

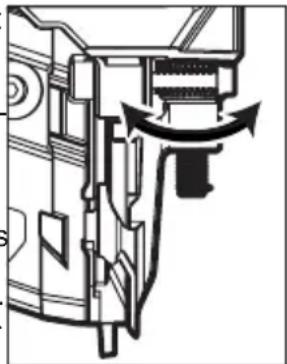

Définition de la profondeur d'enforcement La profondeur d'enforcement peut être ajustée en fonction de la taille de l'agrafe et du matériel de la pierce à clouver.

AVERTISSEMENT Il importe de savoir ce qui est derrière votre piece. Une agrafe pourrait devier dans la piece et ressortir de l'autre côté, heures un passant et causant des blessures graves. Réduire la profondeur d'enforcement pour empêcher l'agrafe d'être poussaue au travers de toute la piece.

1. Planter une agrafe test.

2. AVERTISSEMENT! Retirez la batterie pour éviter de démarrer l'outil.

3. AVERTISSEMENT! Ne jamais pointer l'outil ni vers soi, ni vers d'autres personnes lorsque vous effectuez des ajustements. Ne pas proceder de lacke peut entrainer des blessures.

4. Tournier le sélecteur de profondeur vers la droite ou la gauche pour accroître ou réduire la profondeur d'enfo

5. Recommencer jusqu'à ce que la profondeur souhaitation soit obtenue.

Déblocage d'une agrafe

La plupart de blocages sont provoqués par une agrafe ou une piece d'elle se cale entre la lame d'entrainment et le guide de clou. Les bandes d'agrafe avec un angle de regroupement incorrect ou une agrafe avec le calibre incorrect pourront provoque des blocages constants. Pour corriger le blocage :

1. AVERTISSEMENT! Retirez la batterie pour éviter de démarrer l'outil.
2. AVERTISSEMENT! Toujours diriger l'outil loin de vous et d'autres lors de l'installation ou l'enlevement des agrafes. Ne pas proceder de la sorte peut entraîner des blessures.
3. Retirer la bande d'agrafe du magasin.
4. Retirer l'agrafe à l'aide d'une pince à bac fin. Retirer le magasin de l'outil, si nécessaire.
5. Suivre les étapes indiquées en « Essais quotidiens obligatoires » avant de recommencer le travail.

Réinitialisation du percuteur

Quand un clou est coince ou la batterie est faible, il sera impossible de réinitialiser le percuteur. Pour réinitialiser le percuteur:

1. AVERTISSEMENT! Retirez la batterie pour éciter de démarrer l'outil.
2. AVERTISSEMENT! Toujours diriger l'outil loin de vous et d'autres lors de l'installation ou l'enlevement des agrafes. Ne pas proceder de la sorte peut entraîner des blessures.
3. Retirer la bande d'agrafe du magasin.
4. Vérifier que le percuteur a une position correcte. S'il n'est pas nécessaire de réinitialiser le percuteur, consulter les étapes pour libérer un clou coince.
5. Pour réinitialiser le percuteur, installer le bloc-piles.
6. Ouvrir le chasse clou (pour outrepasser l'indicateur de recharge) et appuyer le dispositif de contact de la piece contre une piece à clouver. Elle doit se déplacer en douceur.
7. Appuyer sur la gachette.
8. Le percuteur se retractor.
9. Suivre les étapes indiquées en « Essais quotidiens obligatoires » avant de recommencer le travail.

TESTS OBLIGATOIRES AU QUOTIDIEN

A VERTISSEMENT Pour réduire les risques de blessures à vous-même et aux autres, tester l'outil avant de commencer à travailler chaque jour ou si l'outil est tombé, a reçu un chic violent ou a été écrasé, etc. Complétez la liste de vérification suivante DANS L'ORDRE. Si l'outil ne fonctionne pas normalement, communiquer immidiatement avec un centre de service MILWAUKEE.

Ne jamais pointer l'outil vers soi ni vers quiconque.

1. AVERTISSEMENT! Retirez la batterie pour éviter de démarrer l'outil.
2. AVERTISSEMENT! Ne jamais pointer l'outil ni vers soi, ni vers d'autres personnes lors de l'installation des agrafes. Ne pas procéder de la sorte peut entraîner des blessures.
3. Vérifier tous les boulons, écrous, vis et goupilles de l'outil. Toutes les agrafes desserrées doivent être serrerés.
4. Ouvrir le chasse clou (pour outrepasser l'indicateur de recharge) et appuyer le dispositif de contact de la piece contre une piece à clouver. Elle doit se déplacer en douceur.
5. Une fois que le dispositif de contact de la pièce est appuyé contre la pièce à clouver, tirer sur la gachette. Elle doit se déplacer en douceur.
6. Insérer le bloc-piles.
7. Sélectionne l'opération de déclenchement par sequence unique.

Sans tirer sur la gachette, ouvr le chasse clou (pour outrepasser l'indicateur de recharge) et appuyer le dispositif de contact de la piece contre une piece a clouer. L'outil ne doit pas fonctionner. En tenant le dispositif de contact de la piece eloiigne de la piece a clouer, ouvr le chasse clou (pour outrepasser l'indicateur de recharge). Tirer sur la gachette et la maintainir enfonnée pendant 5 secondes. L'outil ne doit pas fonctionner.

Continuer à tirer la gachette et à la maintainir enforcée, puis pousser le dispositif de contact de la pièce contre une pièce à clouer. L'outil ne doit pas fonctionner.

Sans tirer sur la gachette, ouvrir le chasse clou (pour outrepasser l'indicateur de recharge) et appuyer le dispositif de contact de la piece contre une piece a clouver. Appuyez sur la gachette. L'outil doit fonctionner.

Relacher la gachette. L'entrainement doit avancer.

1. Sélectionner l'opération de déclenchement par contact.
   En tenant le dispositif de contact de la pièce éloigné de la pièce à clouer, ouvrir le chasse clou (pour outrepasser l'indicateur de recharge) et tirer sur la gâchette. L'outil ne doit pas fonctionner.
   Continuer à tirer la gachette et à la maintainir enfoncée, puis pousser le dispositif de contact de la pièce contre une pièce à clouer. L'outil doit fonctionner.
2. Si tous les tests precedents fonctionnent correctement, ajuster l'outil pour votre travail. Sélectionner l'opération et charger les bandes d'agrafes.
3. Définir la profondeur d'enforcement conformément à la section « Définition de la profondeur d'enforcement »
4. Si tous les tests fonctionnent correctement, l'outil est prét à être utilisé. Répéter ces tests tous les jours avant l'utilisation ou si l'outil est tombé, a reçu un choc violent ou a été écrasé, bloqué, etc.

AVENTISSEMENT

Pour minimiser les risques de blessures corporelles,

debranchez le chargeur et retirez la batterie du chargeur ou de l'outil avant d'y effectuer des travaux d'entretien. Ne jamais démonter le bloc-piles, le chargeur ou la outil, sauf si ces instructions indiquent faire une telle chose. Pour toute autre réparation, contacter un centre de service de MILWAUKEE.

Entretien de l'outil

Gardez ici outil en bon état en adoptant un programme d'entretien ponctuel. Inspectez l'outil pour des questions telles que le bruit excessif, de grippage des pieces mobiles, de pieces cassées ou toute autre condition qui peut affecter le fonctionnement de l'outil. Retournez votre outil à un centre de service MILWAUKEE accrédié pour obtenir le service. Faire examiner et entretenir fréquement l'outil, le bloc-piles et le chargeur, d'après leur régime d'utilisation, par un centre de service agrée pour que vous jouissiez d'un fonctionnement approprié.

Si l'outil ne démarre pas ou ne fonctionne pas à pleine puissance alors qu'il est branché sur une batterie complètement chargée, nettoyez les points de contact entre la batterie et l'outil. Si l'outil n' fonctionne toujours pas correctement, renvoyez l'outil, le chargeur et la batterie à un centre de service MILWAUKEE accréduité.

AVENTISSEMENT

Pour minimiser les risque de blessures et de dom

mages, n'immergez jamais un outil, la batterie ou le chargeur et ne laissez pas de liquide s'y infiltre.

Nettoyage

Débarrasssez les tous évents des débris et de la poussière. Gardez les outil propres, à sec et exemplés d'huile ou de graisse. Le nettoyage doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l'essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l'ammoniaque et les détergents d'utilité domestique qui en contiennent pourrait déterminer le plastique et l'isolement des pieces. Ne laissez jamais de solvants inflammables ou combustibles auprès des outils.

Réparations

Pour les réparations, refournez outil, batterie et chargeur en entier au centre-service autorisé le plus après.

ACCESOIRES

AVENTISSEMENT

L'utilisation d'autres accessoires que ceux qui

dont specifquement recommandes pour cet outil peut composer des risques.

Pour une liste complète des accessoires, visitor le site internet www.milwaukeetool.com ou contactez un distributeur.

SERVICE - CANADA

Cet outil électrique MILWAUKEE est garanti à l'acheteur d'origine uniquement par un distributeur agréé de MILWAUKEE d'être exempt de vice du matériel et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou replacera toute piece de cet outil électrique qui, après examen par MILWAUKEE, est affectée d'un vice de matériel ou de fabrication pendant une période de trois (3) ans après la date d'achat, sauf indication contraire. Il faudra returner l'outil électrique à un centre de service en usine MILWAUKEE ou à un poste d'entretien agréé MILWAUKEE, en port prépayé et assure. Une copie de la preuve d'achat doit être presentée lors du refour du produit. Cette garantie ne couvre pas les dommages que MILWAUKEE déterminée d'être causés par des reparations ou des tentatives de réparation par quiconque d'autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des alterations, des utilisations abusives, une Usure normale, une censure d'entretien ou les accidents. Usure normale: Par rapport à plusieurs outils électriques, il faut replacer et entrenir leurs pièces afin de jourir de leur rendrement optimal. Cette garantie ne couvre pas les cas de réparation lorsque la vie utile normale de la pierce s'est terminée, incluant, sans s'y limiter, les mandrins, les balais, les cables, les patins de scie, les brides de lame, les joints toriques, les embouts, les butoirs, les lames d'entrainment, les pistons, les percuteurs, les poussoirs et les rondelles de protection de butoir. Cette garantie ne couvre ni les blocs-piles ni tous les outils électriques. Veuillez vous reporter aux autres garanties différentes disponibles pour ces produits.

La période durant lequel la garantie est valable pour la lumière à DEL de la lampe de travail à DEL (49-24-0171) et l'ampoule transformée à DEL (49-81-0900) est d'une durée égale à la vie utilise du produit en raison des limites au-dessus. Si la lumière à DEL ou l'ampoule transformée à DEL tombent en panne durant l'utilisation normale, la piece sera remplaceé gratuitem. L'inscription de la garantie n'est pas nécessaire pour bénéficier de la garantie en vigueur d'un outil électrique MILWAUKEE. La date de fabrication du produit servira à établier la période de garantie si aucune preuve d'achat n'est fournie lorsqu'une demande de service sous garantie est faite. L'ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS PAR LA PRESENTE EST UNE CONDITION DU CONTRAT D'ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N'ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÉTRE RESPONSABLE DE TOUT DOMMAGE ACCESSIOIRE, SPECIAL OU INDIRECT, DE DOMMAGES-INTERETS PUNITIFS OU DE TOUT DEPENSE, D'HONORAIES D'AVOCATS, DE FRAIS, DE PERTE OU DE DELAIS ACCESSOIRS À TOUT DOMMAGE, DÉFAILLANCE OU DEFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ETATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTES OU INDIRECTS, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ETRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU'ELLE SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIABILÉT OU D'ADAPTATION À UNE UTILISATION OU A UNE FIN PARTICULIERE. DANS LA MESURE OU UNE TELLE STIPULATION D'EXONÉRATION N'EST PAS PERMISE PAR LA LOI, LA DUREE DE CES GARANCIÉS IMPLICITES EST LIMITÉA À LA PERiode APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA EST DÉCRIT PRECEDEMMENT. CERTAINES PROVINCES NE PERMETTANT PAS DE LIMITATION DE DUREE DES GARANTS IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS ETRE APPLICABLES. LA PRESENTE CONFÉRÉ A L'UTILISATEUR DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT D'AUTRES DROITS OU VARIOINT D'UNE PROVENCE À L'AUTRE. Cette garantie s'applique uniquement aux produits vendus aux États-Unis et au Canada.

Veuillez consultier l'onglet « Trouver un centre Service», dans la section « Pièces et service » du site web de MILWAUKEE, à l'adresse www.milwaukeetool.com, ou composer le 1.800.SAWDUST (1.800.729.3878) afin de trouver le centre de service le plus-Proche dans notre région pour l'entretien, sous garantie ou non, de votre outil électrique MILWAUKEE.

porter la protection oculaire appropriée certifiée conforme à la norme ANSI Z87.1
