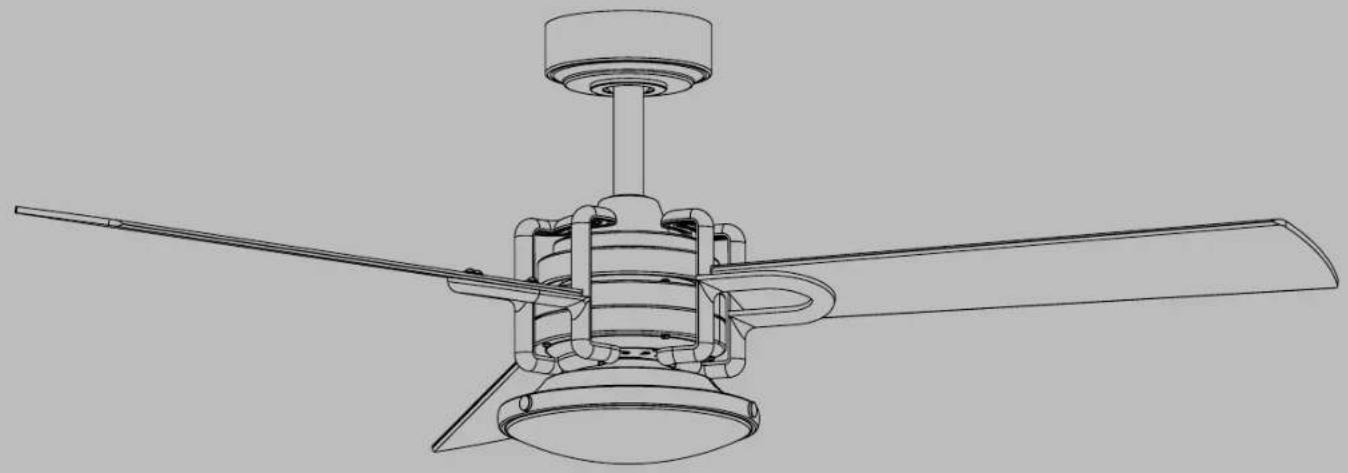

Pillar - Ventilateur Kichler - Notice d'utilisation et mode d'emploi gratuit

Marque	Kichler
Modèle	Pillar
Type de produit	Ventilateur de plafond avec kit d’éclairage LED
Diamètre des pales	52 pouces (132 cm)
Alimentation	120 V AC, 60 Hz
Nombre de vitesses	3 vitesses (basse, moyenne, haute)
Inversion de sens	Oui (été/hiver via télécommande)
Type de commande	Télécommande sans fil (portée max 30 pieds / 9,1 m)
Type d’éclairage	LED intégré (non remplaçable par l’utilisateur ?)
Dégagement recommandé	Au moins 2,13 m (7 pieds) du sol et 76 cm (30 pouces) des obstacles
Montage	Plafond plat ou incliné (tige descendante fournie)
Matériau des pales	Non spécifié (plastique ou bois composite)
Contenu de la boîte	Support de montage, tige descendante, auvent, corps moteur, 3 pales, kit d’éclairage, verre, télécommande, matériel de fixation
Entretien	Utiliser un chiffon sec ou légèrement humide, pas d’eau ni de détergents
Sécurité	Couper l’alimentation avant installation, ne pas insérer d’objets dans les pales, câble de sécurité pour Canada
Normes	Conforme à la partie 15 de la FCC, ETL/UL répertorié (sous-entendu)
Poids supporté par la boîte	Jusqu’à 50 lb (22,7 kg)
Température de fonctionnement	Intérieur uniquement
Réparabilité	Pièces détachées disponibles (pales, télécommande, kit lumière)
Garantie	Non spécifiée (consulter Kichler)

FOIRE AUX QUESTIONS - Pillar Kichler

Quelle est la hauteur minimale de plafond recommandée pour installer le ventilateur Kichler Pillar ?

La notice indique un dégagement minimum de 7 pieds (2,13 m) entre les pales et le sol. Assurez-vous également d’avoir au moins 30 pouces (76 cm) entre les extrémités des pales et tout obstacle.

Puis-je installer ce ventilateur sur un plafond en pente ?

Oui, le ventilateur peut être monté sur un plafond incliné. Vous aurez peut-être besoin d’une tige descendante plus longue pour maintenir un dégagement d’au moins 12 pouces (30 cm) entre les pales et le plafond pour un fonctionnement optimal.

Comment inverser le sens de rotation du ventilateur ?

Utilisez l’interrupteur REV sur la télécommande. Attention : ne pas actionner l’interrupteur lorsque les pales tournent. Arrêtez le ventilateur, attendez l’arrêt complet des pales, puis inversez le sens. Mode été : sens inverse des aiguilles d’une montre (flux descendant) ; mode hiver : sens horaire (flux ascendant).

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d’abord les piles (deux piles CR2032, côté positif vers l’extérieur). Assurez-vous que l’alimentation est rétablie et que le récepteur est correctement connecté. Si nécessaire, réalisez un apprentissage du code : appuyez sur le bouton LEARN du récepteur (dans les 30 secondes après la mise sous tension) jusqu’à ce que le ventilateur démarre.

Le ventilateur vacille ou fait du bruit, que puis-je faire ?

Vérifiez que toutes les vis sont bien serrées (moteur, supports de pales, auvent). Assurez-vous que les pales sont équilibrées : mesurez la distance entre le plafond et l’extrémité de chaque pale (écart max de 1/8 pouce). Si nécessaire, échangez deux pales adjacentes pour redistribuer le poids. Un bruit peut aussi venir d’un défaut de connexion électrique ou d’une période de rodage de 24 heures.

Peut-on utiliser un variateur de vitesse mural avec ce ventilateur ?

Non. La notice précise que les variateurs de vitesse muraux ne sont pas compatibles avec les moteurs ou télécommandes de ventilateurs de plafond. Utilisez uniquement la télécommande fournie.

Comment nettoyer le ventilateur Kichler Pillar ?

N’utilisez pas d’eau ni de détergents. Employez un chiffon à poussière sec ou légèrement humidifié pour nettoyer les pales et le corps du ventilateur.

Le kit d’éclairage LED est-il remplaçable ?

La notice ne précise pas si les LED sont remplaçables. En général, les LED intégrées ont une longue durée de vie. Si un remplacement est nécessaire, contactez le service client Kichler ou un électricien qualifié.

Quels sont les risques de sécurité liés à l’installation ?

Coupez toujours l’alimentation au niveau du disjoncteur principal avant l’installation. Utilisez une boîte de sortie homologuée capable de supporter jusqu’à 50 lb (22,7 kg). Pour les installations canadiennes, installez le câble de sécurité fourni. Ne placez pas d’objets sur le chemin des pales.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans d’autres langues en fournissant votre adresse e-mail.

MODE D'EMPLOI Pillar Kichler

Les images du produit pourraient légèrement varier par rapport au produit rée

1. MISE EN GARDE - RISQUE DE CHOC - MISE EN GARDE - RISQUE DE CHOC Placer des objets sur le chemin des pales.

Débranchez l'alimentation électrique au niveau du panneau de disjoncteurs principal ou de la boîte à fusibles principale avant de commencer et pendant l'installation.
2. AVERTISSEMENT : Ce dispositif est destiné à être installé conformément au Code national de l'électricité (NEC) et à toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences du code, il est recommandé de faire installer l'appareil par un électricien certifié.
3. AVERTISSEMENT : Pour réduire le risque d'incendie ou de choc électrique, utilisez uniquement la commande fournie avec le vent lateur, avec le ventilateur.
4. AVERTISSEMENT : Pour réduire le risque d'incendie, de choc électrique ou de blessure, montez directement sur un élément de charpente ou sur une boîte de sortie portant la mention "Acceptable pour un support de ventilateur de 15,9 kg (35 lbs) ou moins". Pour le montage sur une boîte de sortie, utilisez les vis de montage fournies avec la boîte de sortie.sortie.
5. AVERTISSEMENT : Risque de brûlure chimique. Gardez les piles hors de la portée des enfants. Cette télécommande contient une pile bouton au lithium. Si une pile bouton au lithium neuve ou usagée est avalée ou pénètre dans le corps, elle peut causer de graves brûlures internes et peut entraîner la mort en 2 heures seulement. Sécurisez toujours complètement le compartiment de la pile. Si le compartiment des piles ne se ferme pas correctement, arrêtez d'utiliser le produit, retirez les piles et gardez-le de la hors de portée des enfants. Si vous pensez que des piles ont pu être avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin. Eliminez les piles de manière appropriée et tenez-les hors de portée des enfants. Même les piles usagées peuvent provoquer des blessures.
6. AVERTISSEMENT : ne pas actionner l'interrupteur de marche arrière lorsque les pales du ventilateur sont en mouvement. Le ventilateur doit être éteint et les pales doivent être arrêtées avant d'inverser le sens de rotation des pales.

1. Pour éviter les blessures ou les dommages au ventilateur et à d'autres objets, soyez prudent lorsque vous travaillez autour ou que vous nettouez le ventilateur.
2. Assurez-vous que le site d'installation que vous choisissez permet un dégagement minimum de 7 pieds entre les pales et le sol et d'au moins 30 pouces entre les extrémités des pales et tout obstacle.
3. N'utilisez pas d'eau ni de détergents pour nettoyer le ventilateur ou les pales du ventilateur. Un chiffon à poussière sec ou un chiffon légèrement humidifié conviendra pour la plupart des nettoyages.
4. Après avoir effectué les connexions électriques, les conducteurs raccordés doivent être tournés vers le haut et poussés avec précaution dans la boîte de sortie. Les fils doivent être écartés avec le fil de terre et le fil blanc (commun) d'un côté et le fil noir (de charge) de l'autre côté de la boîte de sortie.
5. Les schémas électriques sont donnés à titre indicatif. Les kits d'éclairage qui ne sont pas emballés avec le ventilateur doivent être répertoriés ETL et marqués comme pouvant être utilisés avec le modèle de ventilateur que vous installez. Les interrupteurs doivent être des interrupteurs ETL à usage général. Consultez les instructions fournies avec les kits d'éclairage et les interrupteurs pour un assemblage correct.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE DOMMAGES CORPORELS, NE PAS SE PENCHERLES SUPPORTS DE PALES (ÉGALEMENT APPELÉS BRIDES) PENDANT LE MONTAGE OU APRÈS L'INSTALLATION. N'INSÉREZ PAS D'OBJETS DANS LE CHEMIN DES PALES.

OUTILS REQUIS

• Tournevis Phillips
- Tournevis à pale
- Clé de 11 mm
- Échelle graduée
- Coupe-fil

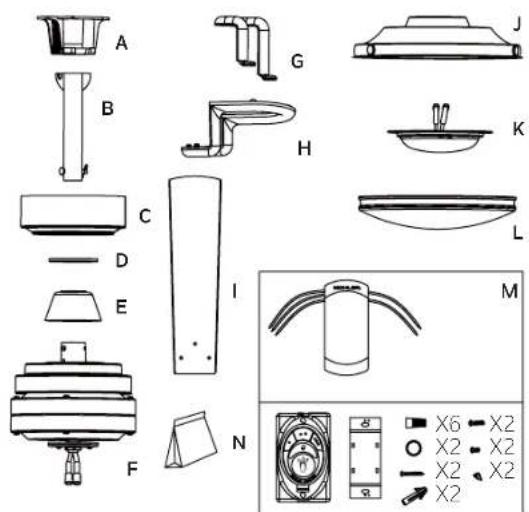

Déballez votre ventilateur et vérifiez son contenu. Vous devriez avoir les éléments suivants :

A. Support de montage
B.Ensemble boule / biellette
C.Auvent
D. Couvercle du trou de l'auvent
E. Couvercle d'accouplement
F. Corps du moteur
G.Décordu porte pale (3)
H.Support de la pale (3)
I. Ventilateur de la pale
J. Boîtier du commutateur
K.Kit d'éclairage
L.Verre

M.Kit de télécommande:
N.Matériel d'emballage
1) Matériel de montage :
Connecteur de fil (3)
2) Matériel de fixation de la pale
Vis (9), Rondelles (9)
3) Matériel du câble de sécurité
Vis à bois (1), rondelle élastique (1)
Rondelle plate (1)
4) Fixation du décor de support de pale
Matériel de vis (6)

OPTIONS DE MONTAGE

S'il n'existe pas de boîte de montage homologuée UL (cUL pour installation canadienne), lisez les instructions suivantes. Débranchez l'alimentation en retirant les fusibles ou en coupant les disjoncteurs.

Fixez la boîte de sortie directement sur la structure du bâtiment. Utilisez des fixations et des matériaux de construction appropriés. La boîte de sortie et son support doivent pouvoir supporter tout le poids du ventilateur (jusqu'à 50 livres). N'utilisez pas de boîtes de sortie en plastique.

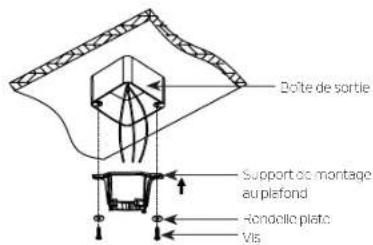

Les figures 1, 2 et 3 sont des exemples de différentes façons de monter la boîte de sortie.

REMARQUE : REMARQUE : Si vous installez le ventilateur de plafond sur un plafond. en pente (voute), vous aurez peut-être besoin d'une tige descendante plus longue pour maintenir un dégagement adéquat entre le bout de la pale et le plafond. Un dégagement minimum de 12" est suggéré pour un fonctionnement optimal.

REMARQUE : REMARQUE : Selon l'endroit que vous avez choisi pour vous devrez peut-être acheter et installer un "support de solive" pour le support de la boîte de sortie. Assurez-vous que le support de solive que vous achetez a été conçu pour être utilisé avec des ventilateurs de plafond. (Fig.4)

Fig. 1

Fig. 2

Fig. 3

Fig.4

ACCROCHAGE DU VENTILATEUR

N'oubliez pas de couper le courant avant de commencer l'installation. Ceci est nécessaire pour votre sécurité et aussi pour la bonne programmation du système de contrôle. Pour installer correctement votre ventilateur de plafond, suivez les étapes ci-dessous.plafond, suivez les étapes ci-dessous.

Étape 1. Avant de fixer le ventilateur à la boîte de sortie (non fournie), assurez-vous que la boîte de sortie est solidement fixée en au moins deux points à un élément structurel du plafond (une boîte mal fixée fera vaciller le ventilateur). Faites passer les fils d'alimentation de 120 volts de la boîte de sortie par le centre du support de montage au plafond. Installez le support de montage sur la boîte de sortie au plafond en utilisant les vis et les rondelles fournies avec la boîte de sortie. (Fig. 5) avec la boîte de sortie. (Fig. 5)

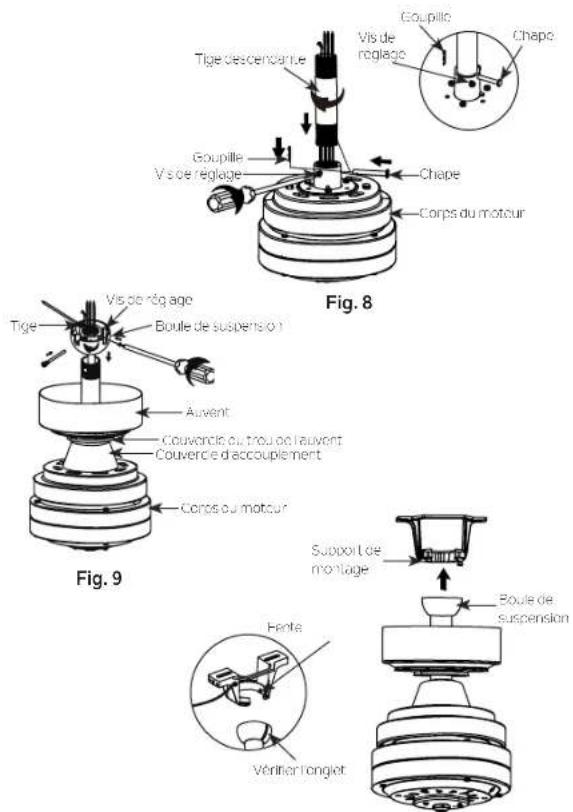

Étape 2. Retirez la goupille et la chape de l'ensemble de la tige descendante, conservez-les pour une utilisation ultérieure. Retirez la boule de suspension de la barre descendante en desserrant la vis de réglage, en retirant la goupille transversale et en faisant glisser la boule de la barre (Fig.6).

Remarque : Veillez à séparer le matériel desserré afin d'éviter toute confusion lors de l'installation

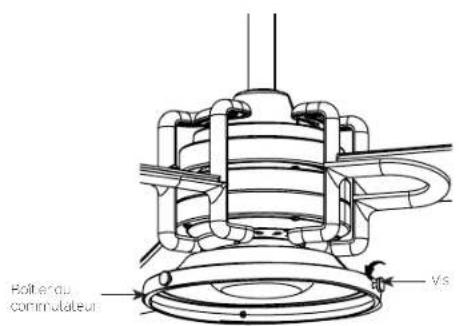

Étape 3. Desserrer les deux vis de réglage de l'accouplement du moteur (Fig. 7)

Fig. 5

Fig. 6

Fig. 7

ACCROCHAGE DU VENTILATEUR

Étape 4. Faites passer avec précaution les fils du ventilateur et le câble de sécurité par la tige descendante. Enfilez la bielle descendante sur l'accouplement du moteur jusqu'à ce que les trous de l'axe de la chape soient alignés. Ensuite, replacez l'axe de la chape et la goupille, puis serrez les deux vis de réglage. (Fig. 8)vis de réglage. (Fig. 8)

Étape 5. Glissez le couvercle de l'accouplement, le couvercle du trou de la verrière et la verrière sur la tige descendante. Réinstallez soigneusement la boule de suspension sur la biellette de descente. Assurez-vous que l'axe transversal est dans la bonne position, que la vis de réglage est bien serrée et que les fils ne sont pas tordus. (Fig. 9)que les fils ne sont pas tordus. (Fig. 9)

Étape 6. Soulevez maintenant le corps du moteur en position et placez la boule de suspension dans le support de montage. Tournez jusqu'à ce que la "Vérifier l'onglet" soit tombée dans "Fente" et qu'elle s'enclenche fermement. (Fig. 10) Le corps du moteur ne doit pas tourner dans son ensemble si cela est fait correctement.

AVERTISSEMENT : Le fait de ne pas placer correctement la "Vérifier l'onglet" peut endommager le ventilateur de plafond pendant son fonctionnement.

Fig. 10

INSTALLATION D'UN SUPPORT DE SÉCURITÉ (requis pour les installations canadiennes UNIQUEMENT)

Un câble de support de sécurité est fourni pour aider à empêcher le ventilateur de plafond de tomber en panne, veuillez l'installer comme suit.

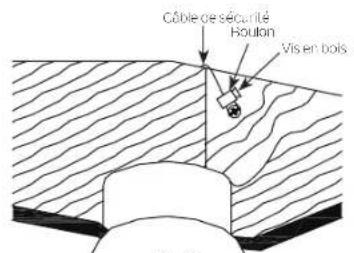

Étape 1. Enfoncez une vis à bois et des rondelles dans le côté de l'armature qui maintient la boîte de sortie. Laissez un espace de 3 mm entre le support et la rondelle. (Fig. 11) et la rondelle. (Fig. 11)

Étape 2. Insérez le câble de sécurité dans le plafond en le faisant passer par le support de montage et l'un des trous de la boîte de sortie. Ajustez la longueur du câble de sécurité pour atteindre la vis et les rondelles en tirant le câble supplémentaire à travers le serre-câble jusqu'à ce que la longueur totale soit correcte, remettez l'extrémité du câble dans le serre-câble, en formant une boucle à l'extrémité du câble. Serrez bien le serre-câble. Maintenant, mettez la boucle à l'extrémité du câble de sécurité sur la vis à bois et sous la rondelle. Serrez bien la vis à bois. (Fig. 12) Serrez bien la vis à bois. (Fig. 12)

Remarque : Bien que le câble de support de sécurité soit requis uniquement pour les installations canadiennes, il est grandement conseillé de l'utiliser avec toute installation.

Fig. 11

Fig. 12

EFFECTUER LES CONNEXIONS ÉLECTRIQUES

AVERTISSEMENT : Pour éviter tout risque de choc électrique, assurez-vous d'avoir coupé le courant au panneau de circuit principal avant de procéder au câblage. Suivez les étapes ci-dessous pour connecter le ventilateur au câblage de votre maison. Utilisez les écrous de connexion de fil fournis avec votre ventilateur. Fixez le connecteur avec du ruban électrique. Assurez-vous qu'il n'y a pas de supports ou de connexions de fil desserrés.

AVERTISSEMENT : Si vos fils électriques sont de couleurs différentes de celles mentionnées dans ce manuel, arrêtez immédiatement. Il est recommandé de faire appel à un électricien professionnel pour déterminer le câblage approprié.câblage approprié.

Étape 1. Insérez le récepteur dans le support de montage, et maintenez-le à plat en opposition au plafond. (Fig. 13) plat en opposition au plafond. (Fig. 13)

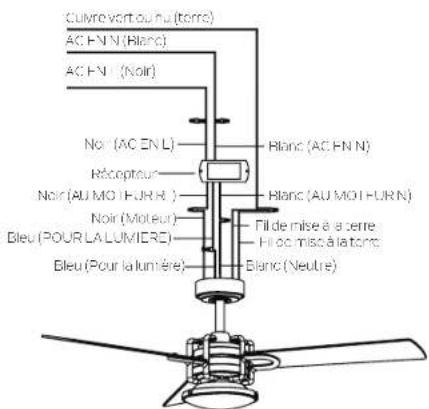

Étape 2. Connexions électriques entre le moteur et le récepteur : Connectez le fil NOIR du ventilateur au fil NOIR marqué "AU MOTEUR L" du récepteur. Connectez le fil BLANC du ventilateur au fil BLANC marqué "AU MOTEUR N" du récepteur. Connectez le fil BLEU du ventilateur au fil BLEU marqué "POUR LA LUMIÈRE" du récepteur. Fixez toutes les connexions de fil avec les connecteurs de fil en plastique fournis. (Fig. 14)

Étape 3. Connexions électriques entre le récepteur à distance et la boîte de sortie : Connectez le fil NOIR (chaud) du plafond au fil NOIR marqué "AC EN L" du récepteur. Connectez le fil BLANC (neutre) du plafond au fil BLANC marqué "AC EN N" du récepteur. Fixez toutes les connexions de fil avec les connecteurs de fil en plastique fournis. (Fig. 14)

Fig. 13

Fig. 14

EFFECTUER LES CONNEXIONS ÉLECTRIQUES

Étape 4. Si votre boîtier de prise de courant est équipé d'un fil de terre (vert ou cuivre nu), connectez le aux fils de terre du ventilateur. Sinon, connectez le fil de terre du ventilateur au support de montage. Fixez la connexion du fil à l'aide d'un écrou en plastique fourni. Après avoir connecté les fils, écartez-les de manière à ce que les fils verts et blancs se trouvent d'un côté de la boîte de dérivation et les fils noirs et bleus de l'autre côté.

REMARQUE : Rentrez soigneusement les connexions des fils dans la boîte de sortie.sortie.

REMARQUE : Le ventilateur doit être installé à une distance maximale de 30 pieds de l'unité émettrice pour une transmission correcte du signal entre l'unité émettrice et l'unité réceptrice du ventilateur.

TERMINER L'INSTALLATION DU MOTEUR

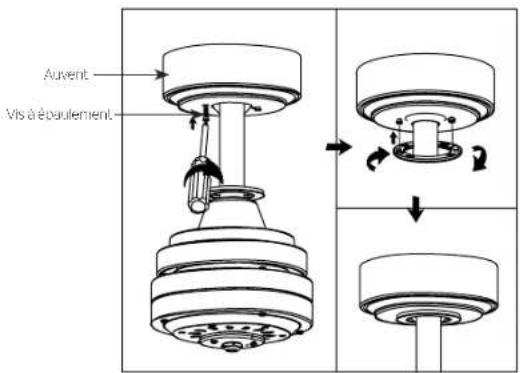

Étape 1. Retirez l'une des deux vis à épaulement du support de montage. Desserrez la deuxième vis à épaulement sans la retirer complètement. (Fig. 15)

Étape 2. Assemblez l'auvent en faisant tourner la fente de la clé dans l'auvent sur la vis à épaulement du support de montage. Réinstallez la vis à épaulement qui a été précédemment retirée, puis resserrez fermement les deux vis à épaulement (Fig.16).

Étape 3. Fixez et serrez fermement le couvercle du trou de l'auvent sur les vis à épaulement du support de montage en utilisant le dispositif de verrouillage rotatif à fente de clé. (Fig. 16)

Fig. 15

Fig. 16

FIXATION DES PALES DU VENTILATEUR

REMARQUE : Avant de continuer, assurez-vous que le courant est coupé en coupant le disjoncteur ou en retirant le fusible de la boîte à circuits.

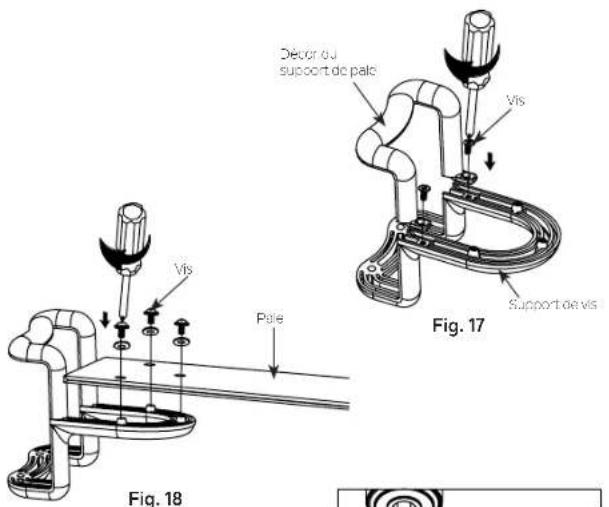

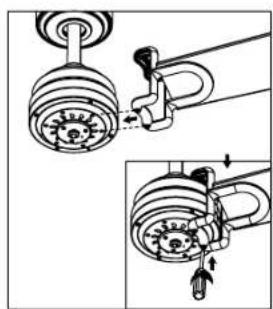

Étape 1. Fixez le décor du porte-pale au porte-pale à l'aide des vis fournies dans l'emballage du matériel. (Fig. 17) dans l'emballage du matériel. (Fig. 17)

Étape 2. Fixez la pale au porte-pale à l'aide des vis et des rondelles fournies avec le matériel. (Fig. 18) avec le matériel. (Fig. 18)

Étape 3. Placez l'ensemble de la pale sur le moteur, serrez les deux vis "pré-installées" dans le porte-pale (Fig. 19) installées dans le porte-pale (Fig. 19)

Étape 1. Retirez la vis marquée d'une étiquette à points qui a été préinstallée sur la plaque de montage et conservez-la pour une utilisation ultérieure. Desserrez les deux autres (ne les retirez pas). Placez les deux fentes du boîtier du commutateur sur les deux vis préalablement desserrées de la plaque de montage. Faites tourner le boîtier du commutateur jusqu'à ce qu'il se verrouille en place à l'extrémité étroite des trous de serrure. Fixez-le en serrant les 2 vis précédemment desserrées et celle précédemment retirée. (Fig. 20)(Fig. 20)

Fig. 20

INSTALLATION DU KIT D'ÉCLAIRAGE ET DU VERRE

REMARQUE : Avant de poursuivre l'installation, vérifiez que l'alimentation est toujours coupée au niveau du disjoncteur principal ou en retirant le fusible du circuit. Couper le courant à l'aide d'un interrupteur mural n'est pas suffisant pour empêcher le stock électrique, pour empêcher le stock électrique.

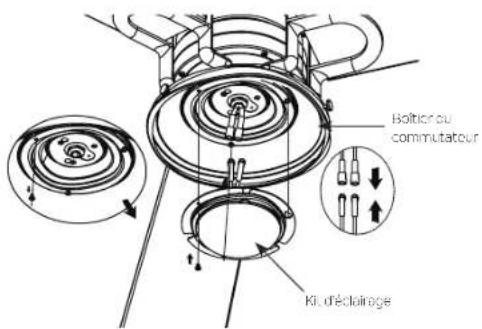

Étape 1. Tenez le kit d'éclairage près du boîtier du commutateur et connectez les fils BLANCS du kit d'éclairage et du ventilateur en poussant les connecteurs ensemble. Suivez la même procédure avec les fils NOIRS. (Fig. 21). (Fig. 21).

Étape 2. Rassemblez soigneusement les connexions dans le kit d'éclairage. Retirez l'une des trois vis pré-installées sur le boîtier du commutateur et conservez-la pour une utilisation ultérieure. Desserrez les deux autres (ne les retirez pas). Placez les deux fentes du kit d'éclairage sur les deux vis préalablement desserrées du boîtier de l'interrupteur. Faites pivoter le kit d'éclairage jusqu'à ce qu'il se verrouille en place à l'extrémité étroite des trous de serrure. Fixez-le en serrant les 2 vis précédemment desserrées et celle précédemment retirée. (Fig. 21)

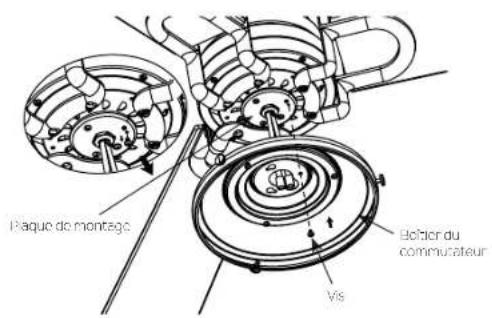

Étape 3. Dévissez trois vis sur le boîtier du commutateur pour installer le verre. (Fig. 22)

Fig. 21

Fig. 22

INSTALLATION DU KIT D'ÉCLAIRAGE ET DU VERRE

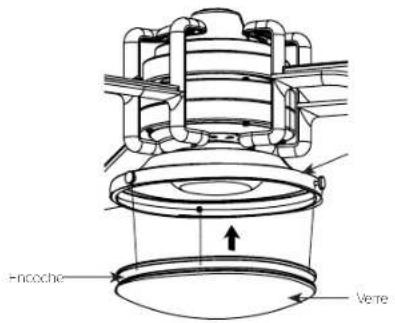

Étape 4. Soulevez le globe qui le permet contre le boîtier du commutateur, assurez-vous que la vis est placée à l'intérieur de l'encoche en verre. (Fig. 23)

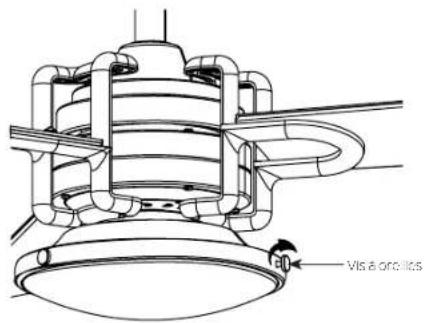

Étape 5. Serrez fermement avec 3 vis à oreilles uniquement à la main pour éviter d'endommager le verre. (Fig. 24) éviter d'endommager le verre. (Fig. 24)

Fig. 23

Fig. 24

INSTRUCTIONS D'UTILISATION

Étape 1. Choisissez un emplacement pour installer votre support de contrôle du combiné, vous pourriez installer le support comme indiqué. (Fig. 25)

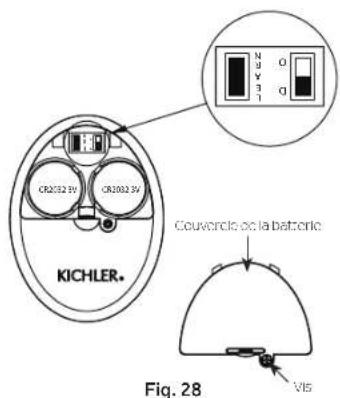

Étape 2. Retirez le couvercle des piles de la commande du combiné à l'aide d'un tournevis. (Fig.26) d'un tournevis. (Fig.26)

Étape 3. Pour rendre le ventilateur opérationnel, installez deux piles 3V CR2032 (fournies). (Fig. 27) CR2032 (fournies). (Fig. 27)

AVERTISSEMENT : Risque de brûlure chimique. Gardez les piles hors de la portée des enfants.portée des enfants.

REMARQUE : En cas de non-utilisation prolongée, retirez les piles pour éviter d'endommager la commande du combiné. Rangez la commande à l'abri de la chaleur ou de l'humidité excessive.

Fig. 25

Couverne des piles
Fig. 26

Fig. 27

INSTRUCTIONS DE FONCTIONNEMENT

REMARQUE : Chaque commande de combiné porte un code d'identification unique pour faciliter la communication entre les appareils jumelés. Le code d'identification est défini par l'usine et ne peut être modifié par l'utilisateur. Cependant, vous serez nécessaires pour effectuer manuellement un processus d'apprentissage du code d'identification" dans ces circonstances circonstances :

-Si vous avez plusieurs ventilateurs installés à proximité et que vous souhaitez contrôler tous les ventilateurs à l'aide d'unles ventilateurs à l'aide d'un

même contrôle des combinés, même contrôle des combinés.

REMARQUE : Chaque ventilateur nécessite son propre récepteur.

• Lorsque votre télécommande ne répond pas (assurez-vous que la pile n'est pas déchargée)
• Après avoir remplacé un émetteur ou un récepteur défectueux par un nouveau. Sinon, la télécommande ne fonctionnera pas. Pour effectuer ce processus manuellement, suivez les étapes suivantes ci-dessous :étapes suivantes ci-dessous :

Après avoir installé et câblé l'appareil, rétablissez l'alimentation de votre ventilateur, appuyez et maintenez la touche LEARN pendant 1\~3 secondes, le ventilateur se mettra en marche à vitesse moyenne et la lumière (si elle est installée) s'allumera. Cela confirme que le processus d'apprentissage est terminé. Cette opération doit être terminée dans les 30 secondes qui suivent le rétablissement de l'alimentation du ventilateur. (Fig. 28)

REMARQUE : Si le ventilateur est équipé d'un éclairage fluorescent, faites-le glisser en position "O". Si le ventilateur est équipé d'un éclairage à incandescence, halogène ou LED, faites-le glisser en position "D". Le réglage d'usine est sur la position "D". (Fig. 28) Étape 4. Remettez le couvercle de la batterie en place et serrez avec un tournevis. (Fig. 28) Étape 5. Les boutons contrôlent la vitesse du ventilateur et la lumière comme suit : (Fig. 29)

●	Basse vitesse
●●	Vitesse moyenne
●●●	Haute vitesse
∅	Ventilateur éteint

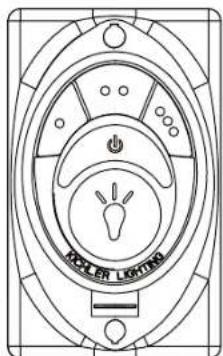

	a.) Allumage et extinction de la lumière.b.) Appuyez et maintenez la touche enfoncée pour réduire ou augmenter la lumière au niveau souhaité

Fig. 29

INSTRUCTIONS DE FONCTIONNEMENT

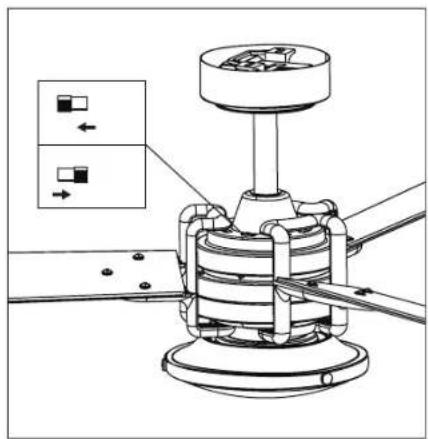

Interrupteur REV : Contrôle la direction, en avant ou en arrière. (Fig. 30)

AVERTISSEMENT : ne pas actionner le commutateur de marche arrière lorsque les pales du ventilateur sont en mouvement. Le ventilateur doit être éteint et les pales doivent être arrêtées avant d'inverser le sens de rotation des pales des pales.

Opération temps chaud : En avant (dans le sens inverse des aiguilles d'une montre). Un flux d'air descendant crée un effet de refroidissement (Fig.31). Cela vous permet de régler votre climatiseur sur un réglage plus chaud sans affecter votre confort général affecter votre confort général.

Opération temps frais : Inversion (dans le sens des aiguilles d'une montre). Un flux d'air ascendant déplace l'air chaud hors des zones de plafond (Fig.32). Cela vous permet de régler votre unité de chauffage sur un réglage plus froid sans affecter votre confort généraisans affecter votre confort général

ProblèmeProblème SolutionSolution

1. Vérifiez les fusibles ou les disjoncteurs. 1. Vérifiez les fusibles ou les disjoncteurs.

Le ventilateur Le ventilaté vérifiez toutes les connexions électriques pour assurer un contact correct. ATTENTION : Assurez-vous que l'alimentation ne démarre pas ne démarinale est coupée lorsque vous vérifiez une connexion électrique.

3.Assurez-vous que les piles de l'émetteur sont installées correctement. Côté positif (+) tourné vers l'extérieur.

4.Assurez-vous que les batteries sont bien chargées

Le ventilateur Le ventilat Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.

est bruyant, est bruyant2. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées.

3.Assurez-vous que les écrous des fils ne frottent pas les uns contre les autres ou contre la paroi intérieure du boîtier de l'interrupteur. ATTENTION : Assurez-vous que l'alimentation principale est coupée.

1. Prévoir une période de rodage de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaissent pendant cette période.

2. Si vous utilisez un kit d'éclairage optionnel, assurez-vous que les vis de fixation de la verrerie sont bien serrées. Assurez-vous que les ampoules ne touchent aucun autre élément.

3. Ne connectez pas ce ventilateur à un ou plusieurs variateurs de vitesse montés au mur. Ils ne sont pas compatibles avec les moteurs ou les télécommandes des ventilateurs de plafond.

7.Veillez à ce que l'auvent supérieur soit à une courte distance du plafond. Elle ne doit pas toucher le plafond.

Le ventilateur vacille. Le vérifiez que toilutes les vis des pales et des bras de pales sont bien fixées.

1. La plupart des problèmes d'oscillation du ventilateur sont dus à des niveaux de pales inégaux. Vérifiez ce niveau en sélectionnant un point du plafond au-dessus de l'extrémité d'une des pales. Mesurez cette distance. Faites tourner le ventilateur jusqu'à ce que la pale suivante soit positionnée pour la mesure. Répétez l'opération pour chaque pale. L'écart de distance doit être égal à 1/8" près.

2. Si l'oscillation de la pale est toujours perceptible, l'échange de deux pales adjacentes (côte à côte) peut redistribuer le poids et éventuellement permettre un fonctionnement plus souple.

Dysfonctionnement Dusés ventilateurs de plafond avec systèmes de télécommande ne peuvent pas être mis en marche avec un autre système de la télécommande de contéler EXCEPTE un commutateur mural de base Marche/Arrêt, si souhaité.

INFORMATIONS CCF

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1) Cet appareil ne doit pas causer d'interférences nuisibles, et

2) Cet appareil doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.

Remarque : Cet équipement a été testé et jugé conforme aux limites applicables aux appareils numériques de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en allumant et en éteignant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacez l'antenne de réception.
• Augmenter la séparation entre l'équipement et le récepteur.
• Brancher l'équipement sur une prise de courant d'un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté ou demander de l'aide.

KICHLER®

www.kichler.com

KICHLER LIGHTING

7711 EAST PLEASANT VALLEY ROAD CLEVELAND, OHIO 44131

SERVICE À LA CLIENTÈLE 866.558.5706 8 h à 17 h EST, DU LUNDI AU VENDREDI

© Kichler Lighting LLC. Tous droits réservés.

KICHLER®

52" Pillar LED
