Type de produit	Élingue à chaîne
Marque	Steinberg
Modèle	SBS-LCS-113
Capacité de charge	2 tonnes (en utilisation droite, angle 0-45°)
Nombre de brins	1 jambe
Facteur de sécurité	4:1
Température d'utilisation	-40 °C à +200 °C (max 300 °C avec réduction de charge)
Angle de levage maximal	120°
Matériau	Chaîne en acier traité thermiquement, peint
Norme	EN 818-4:2008, Classe 8
Entretien et nettoyage	Graisser régulièrement pour éviter l'oxydation ; stocker dans un environnement sec
Précautions d'utilisation	Ne pas utiliser en torsion, nouage, ou à proximité de produits chimiques ; angle de levage < 120°
Inspection périodique	Avant chaque utilisation : vérifier fissures, déformations, usure (ouverture du crochet, diamètre de chaîne)
Accessoires inclus	Anneau principal, maillon de connexion, chaîne, crochet avec goupille de sécurité
Réparabilité	Non réparable en cas de fissure, usure excessive ou déformation ; remplacer l'ensemble

FOIRE AUX QUESTIONS - SBS-LCS-113 STEINBERG

Quelle est la capacité de charge de l'élingue SBS-LCS-113 ?

La capacité de charge maximale est de 2 tonnes en utilisation droite avec un angle de 0 à 45 degrés. Pour d'autres configurations, reportez-vous au tableau des charges.

Quel est le facteur de sécurité de cette élingue ?

Le facteur de sécurité est de 4:1, ce qui signifie que la charge de rupture est quatre fois supérieure à la charge de travail.

Dans quelle plage de température puis-je utiliser l'élingue ?

L'élingue peut être utilisée de -40 °C à +200 °C. Entre 200 °C et 300 °C, la charge nominale est réduite à 90 % ; au-delà de 300 °C, réduite à 75 %.

Comment inspecter l'élingue avant utilisation ?

Vérifiez visuellement l'absence de fissures, déformations, torsions et usure sur l'anneau, le crochet et la chaîne. L'ouverture du crochet ne doit pas être augmentée de plus de 10 %.

Puis-je utiliser l'élingue avec un angle de levage supérieur à 120° ?

Non, l'angle de levage maximal est de 120 degrés. Au-delà, l'élingue risque d'être surchargée partiellement.

Comment entretenir l'élingue à chaîne ?

Après utilisation, graissez la chaîne pour éviter l'oxydation et stockez-la dans un endroit sec. Évitez les chocs et les traînées au sol.

Quels sont les signes d'usure nécessitant le remplacement de l'élingue ?

Remplacez l'élingue si : fissures sur le crochet, usure de la section dangereuse du crochet de 10 %, allongement de la chaîne de 5 %, ou réduction du diamètre de maillon de 20 %.

Puis-je utiliser l'élingue pour soulever des charges de manière asymétrique ?

Oui, mais l'angle de levage doit être inférieur à 120° et le point de levage doit être aligné avec le centre de gravité de la charge pour éviter tout basculement.

Est-il possible de réparer une élingue endommagée ?

Non, l'élingue n'est pas réparable. Tout défaut comme une fissure, une déformation plastique ou une usure excessive nécessite le remplacement complet du produit.

Quelles sont les interdictions d'utilisation importantes ?

Il est interdit de nouer, tordre ou emmêler la chaîne, de l'utiliser dans une cuve de galvanisation, de la frapper en charge, ou de l'utiliser sans goupille de sécurité sur le crochet.

MODE D'EMPLOI SBS-LCS-113 STEINBERG

Manuel d'utilisation

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques techniques

Capacité de charge en tonnes Classe 8 Classique / EN 818-4 :2008
Type de produit:		1 jambe 2 pattes	4 pattes

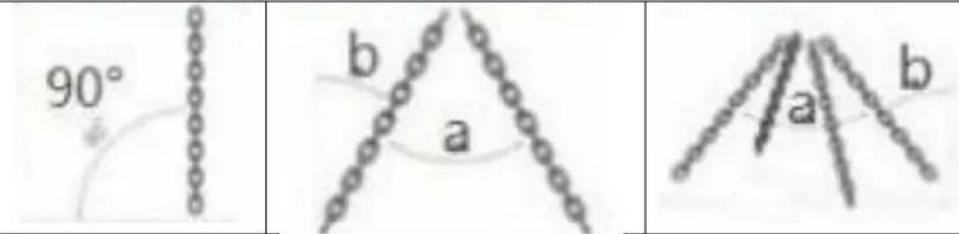

Mode d'emploi :		Droit	b) 0-45°a) 0-90°	b) 45-60°a) 90-120°	b) 0-45°a) 0-90°	b) 45-60°a) 90-120°
Facteur de charge		1 1,41 1 2,1	1,5
Modèle	SBS-LCS-113	2 / / / /
	SBS-LCS-112	2 / / / /
	SBS-LCS-111	2 / / / /
	SBS-LCS-110	2 / / / /
	SBS-LCS-109	3,15 / / / /
	SBS-LCS-108	3,15 / / / /
	SBS-LCS-107	/ 1,6 1,12 / /
	SBS-LCS-106	/ 1,6 1,12 / /
	SBS-LCS-105	/ 2,8 2	/ /
	SBS-LCS-104	/ 2,8 2	/ /
	SBS-LCS-103	/ 6,7 4,75
	SBS-LCS-102	2 / / / /
Facteur de sécurité 4 :1.Les limites de charge de travail sont basées sur des brins de chaîne de produits chargés et disposés de manière égale.

Le produit se compose de l'anneau principal, du maillon de connexion, de la chaîne et du crochet. Tous les accessoires sont traités thermiquement et certains d'entre eux sont peints.

Limitations d'utilisation de l'élingue à chaîne en raison de conditions environnementales défavorables ou de conditions dangereuses. Toutes les limitations relatives à l'utilisation de l'élingue à chaîne dues aux éléments suivants doivent être indiquées :

a) Ce produit doit être utilisé dans un environnement où la température relative ne dépasse pas -40 à +200° C. Tout environnement dépassant cette plage de température n'est pas autorisé.

b) Le produit ne doit pas être utilisé à proximité de sources de chaleur, sous une pluie humide et là où des produits chimiques ou corrosifs sont présents.

c) Il est interdit de nouer, d'emmêler, de tordre les chaînes et les boucles.

d) Le produit doit être utilisé uniquement verticalement.

e) Les chaînes multiples doivent être utilisées dans l'angle prescrit. Ne pas utiliser hors de l'angle - voir le tableau ci-dessus.

Précautions avant utilisation

a) Le produit doit être vérifié avant utilisation, comme la charge de gréement, la longueur du gréement, la chaîne diamètre, longueur intérieure, largeur intérieure, taille de l'ouverture du crochet et autres informations ou données sur la plaque signalétique.

b) L'opérateur doit avoir les qualifications appropriées.

c) L'opérateur doit clairement voir la charge de travail et le domaine d'application sur le panneau, la surcharge est strictement interdite. Une inspection visuelle du produit doit être effectuée et il ne peut être utilisé qu'après mise en conformité.

d) Dans des conditions normales d'utilisation, l'angle de levage est la clé pour affecter la charge. L'angle de levage maximal doit être inférieur à 120 degrés, sinon l'élingue à chaîne sera partiellement surchargée.

e) Il est interdit d'utiliser des connecteurs informels entre les produits.

f) Il est interdit d'accrocher la chaîne porteuse directement sur les éléments du crochet de grue ou enroulez-le autour du crochet.

g) Lorsque le produit entoure l'objet suspendu, ajoutez un rembourrage aux coins pour éviter que la chaîne de l'anneau et l'objet suspendu ne soient endommagés.

h) La température a une certaine influence sur l'utilisation du produit. Lorsque la température est

Dans la plage autorisée, la charge nominale est de 90 % de la charge nominale donnée. Lorsque la température est comprise entre 200 et 300 degrés, elle représente 90 % de la charge nominale. Lorsqu'elle est comprise entre 400 degrés, elle représente 75 % de la charge nominale.

i) Le point de levage du crochet doit être sur la même ligne verticale que le centre de gravité du poids de levage, de sorte que le poids de levage soit dans un état stable et équilibré pour éviter tout glissement ou renversement pendant le levage.

j) La torsion, le retournement et le nouage entre les produits sont interdits et les activités de la chaîne adjacente doivent être flexibles.
k) Lors du chargement d'objets lourds, les mouvements de levage, d'abaissement et d'arrêt doivent être effectués lentement et régulièrement. Faites attention à l'équilibre du centre de gravité des objets à soulever, évitez les charges d'impact et ne suspendez pas d'objets lourds sur la chaîne pendant une longue période.
I) Le produit doit être manipulé avec précaution. Il est strictement interdit de le frapper, de le toucher et de le traîner au sol. Il est nécessaire d'éviter les chutes de hauteur pour éviter la déformation de la chaîne, les dommages superficiels et internes.
m) Il est strictement interdit d'utiliser le produit dans une cuve de galvanisation à chaud ou de décapage !

4. Instructions d'utilisation :

a) Le diamètre de l'anneau du produit doit être compris dans la taille de l'ouverture du crochet de la grue et le crochet de la grue doit avoir une goupille de sécurité.
b) Connectez l'anneau du produit au crochet de la grue.
c) Il est interdit de tordre et de nouer les élingues à chaîne pendant leur utilisation, afin d'éviter toute collision. L'objet de charge soulevé doit être rembourré pour éviter tout dommage ;
d) Il est strictement interdit de tourner en charge ;
e) Il est strictement interdit de secouer lors du chargement ;
f) Si la taille du produit est trop longue, un crochet de réglage peut être utilisé pour l'ajuster ;
g) Il est strictement interdit de heurter le produit lorsqu'il est chargé ;
h) L'opérateur du produit doit porter un casque de sécurité, des chaussures de protection bien ajustées et ne pas se tenir debout avec des objets attachés à celui-ci.
i) Assurez-vous que le crochet de sécurité est entièrement serré, ne laissant aucun espace ;
j) Les chaînes multiples doivent être vérifiées pour la capacité portante dans le tableau des paramètres et utilisées dans les limites de la charge admissible ;
k) Lors du déchargement, le personnel doit rester à l'écart ;
I) Une fois la charge atterrie en douceur, ouvrez la goupille de sécurité du crochet et séparez le crochet du produit de la charge ;
m) Après avoir utilisé le produit pendant un certain temps, appliquez de la graisse pour éviter l'oxydation de la surface de la chaîne et stockez-le dans un environnement sec.

Inspection périodique et exigences

L'apparence du produit doit être inspectée pour détecter les fissures, les déformations et les torsions avant chaque utilisation. Le produit ne doit plus être utilisé et (non réparable) remplacé si l'un des phénomènes suivants se produit :

a) Anneau et crochet

• Fissures : vérifier la partie dangereuse au niveau de la partie inférieure de l'hameçon et la partie de la rainure de décharge au niveau de la partie filetée de la queue de l'hameçon. S'il y a une fissure, il faut la mettre au rebut.
• L'usure en hauteur de la section dangereuse du crochet atteint 10 % de sa taille d'origine ;
  • L'ouverture est augmentée de 10 % par rapport à la taille d'origine
  • La déformation en torsion dépasse 10° ;
• Déformation plastique d'une section dangereuse ou du col du crochet ;

b) Chaîne

- La chaîne subit une déformation plastique et lorsque l'allongement atteint 5 % de la longueur d'origine ;

• L'usure entre les plateaux et les pièces de contact entre le plateau et les embouts est réduite à 80 % du diamètre d'origine ; l'usure des autres pièces est réduite à 90 % du diamètre d'origine ;
  • L'usure dangereuse des sections des embouts est réduite à 10 % de la taille d'origine ;
