SBS-LCS-113 - Cinghia di Sollevamento STEINBERG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Imbracatura a catena
Marchio	Steinberg
Modello	SBS-LCS-113
Capacità di carico	2 tonnellate (in uso rettilineo, angolo 0-45°)
Numero di bracci	1 gamba
Fattore di sicurezza	4:1
Temperatura di utilizzo	-40 °C a +200 °C (max 300 °C con riduzione di carico)
Angolo di sollevamento massimo	120°
Materiale	Catena in acciaio trattato termicamente, verniciato
Norma	EN 818-4:2008, Classe 8
Manutenzione e pulizia	Ingrassare regolarmente per evitare l'ossidazione; conservare in ambiente asciutto
Precauzioni d'uso	Non utilizzare in torsione, annodatura o vicino a prodotti chimici; angolo di sollevamento < 120°
Ispezione periodica	Prima di ogni utilizzo: verificare crepe, deformazioni, usura (apertura del gancio, diametro della catena)
Accessori inclusi	Anello principale, maglia di collegamento, catena, gancio con spina di sicurezza
Riparabilità	Non riparabile in caso di crepe, usura eccessiva o deformazione; sostituire l'insieme

Domande frequenti - SBS-LCS-113 STEINBERG

Qual è la capacità di carico dell'imbracatura SBS-LCS-113?

La capacità di carico massima è di 2 tonnellate in uso rettilineo con un angolo da 0 a 45 gradi. Per altre configurazioni, fare riferimento alla tabella dei carichi.

Qual è il fattore di sicurezza di questa imbracatura?

Il fattore di sicurezza è di 4:1, il che significa che il carico di rottura è quattro volte superiore al carico di lavoro.

In quale intervallo di temperatura posso utilizzare l'imbracatura?

L'imbracatura può essere utilizzata da -40 °C a +200 °C. Tra 200 °C e 300 °C, il carico nominale è ridotto al 90%; oltre 300 °C, ridotto al 75%.

Come ispezionare l'imbracatura prima dell'uso?

Controllare visivamente l'assenza di crepe, deformazioni, torsioni e usura sull'anello, sul gancio e sulla catena. L'apertura del gancio non deve essere aumentata di oltre il 10%.

Posso utilizzare l'imbracatura con un angolo di sollevamento superiore a 120°?

No, l'angolo di sollevamento massimo è di 120 gradi. Oltre, l'imbracatura rischia di essere sovraccaricata parzialmente.

Come mantenere l'imbracatura a catena?

Dopo l'uso, ingrassare la catena per evitare l'ossidazione e conservarla in un luogo asciutto. Evitare urti e trascinamenti a terra.

Quali sono i segni di usura che richiedono la sostituzione dell'imbracatura?

Sostituire l'imbracatura se: crepe sul gancio, usura della sezione pericolosa del gancio del 10%, allungamento della catena del 5% o riduzione del diametro della maglia del 20%.

Posso utilizzare l'imbracatura per sollevare carichi in modo asimmetrico?

Sì, ma l'angolo di sollevamento deve essere inferiore a 120° e il punto di sollevamento deve essere allineato con il centro di gravità del carico per evitare ribaltamenti.

È possibile riparare un'imbracatura danneggiata?

No, l'imbracatura non è riparabile. Qualsiasi difetto come crepe, deformazione plastica o usura eccessiva richiede la sostituzione completa del prodotto.

Quali sono i divieti d'uso importanti?

È vietato annodare, torcere o aggrovigliare la catena, utilizzarla in un bagno di zincatura, colpirla sotto carico o utilizzarla senza spina di sicurezza sul gancio.

MANUALE UTENTE SBS-LCS-113 STEINBERG

Istruzioni per l'uso

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

WLL tonnellate Grado 8 Classico / EN 818-4 :2008
Tipo di prodotto:		1 gamba 2 gambe 4 zampe

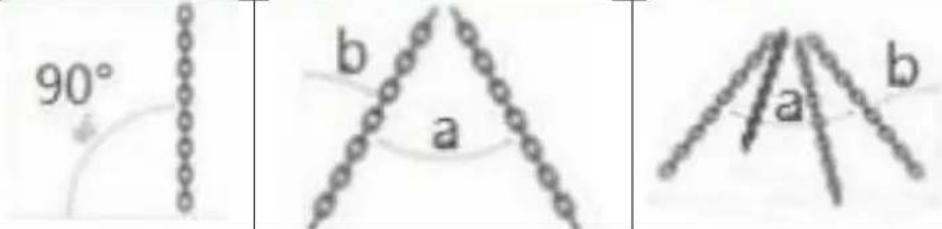

Metodo di utilizzo:		Dritto	b) 0-45°a) 0-90°	b) 45-60°a) 90-120°	b) 0-45°a) 0-90°	b) 45-60°a) 90-120°
Fattore di carico		1 1,41 1 2,1	1,5
Modello	Codice articolo:SBS-LCS-113	2 / / / /
	SBS-LCS-112	2 / / / /
	SBS-LCS-111	2 / / / /
	SBS-LCS-110	2 / / / /
	SBS-LCS-109	3,15 / / / /
	SBS-LCS-108	3,15 / / / /
	SBS-LCS-107	/ 1,6 1,12 / /
	SBS-LCS-106	/ 1,6 1,12 / /
	SBS-LCS-105	/ 2,8 2 / /
	SBS-LCS-104	/ 2,8 2 / /
	SBS-LCS-103	/			6,7	4,75
	SBS-LCS-102	2 / / / /
Fattore di sicurezza 4:1.I limiti del carico di lavoro si basano su rami della catena del prodotto caricati e disposti in modo uniforme.

Il prodotto è composto da anello principale, maglia di collegamento, catena e gancio. Tutti gli accessori sono trattati termicamente e alcuni di essi sono verniciati.

Limitazioni all'uso della braca a catena dovute a condizioni ambientali avverse o condizioni pericolose. Devono essere indicate eventuali limitazioni all'uso della braca a catena dovute a quanto segue:

a) Questo prodotto deve essere utilizzato in ambienti in cui la temperatura relativa non superi i -40/+200 °C. Non sono ammessi ambienti che superino questo intervallo di temperatura.
b) Il prodotto non deve essere utilizzato vicino a fonti di calore, sotto pioggia umida e in presenza di prodotti o sostanze chimiche corrosive.
c) È vietato annodare, impigliare, torcere catene e fibbie.
d) Il prodotto deve essere utilizzato esclusivamente in verticale.
e) Le catene multiple devono essere utilizzate entro l'angolazione prescritta. Non utilizzare fuori angolo: vedere la tabella sopra.

Precauzioni prima dell'uso

a) Il prodotto deve essere controllato prima dell'uso, come carico di sartiame, lunghezza del sartiame, catena diametro, lunghezza interna, larghezza interna, dimensione dell'apertura del gancio e altre informazioni o dati riportati sulla targhetta.
b) L'operatore deve possedere le qualifiche appropriate.
c) L'operatore deve vedere chiaramente il carico di lavoro e l'ambito di applicazione sul cartello; il sovraccarico è severamente vietato. È obbligatorio effettuare un'ispezione visiva del prodotto e solo dopo aver soddisfatto tali requisiti è possibile utilizzarlo.
d) In condizioni di utilizzo normali, l'angolo di sollevamento è l'elemento chiave che influenza il carico. L'angolo massimo di sollevamento deve essere entro 120 gradi, altrimenti la catena verrà parzialmente sovraccaricata.
e) È vietato utilizzare connettori informali tra i prodotti.
f) È vietato appendere la catena portante direttamente ai componenti del gancio della gru o avvolgerlo attorno al gancio.
g) Quando il prodotto circonda l'oggetto appeso, aggiungere un'imbottitura agli angoli per evitare che la catena ad anello e l'oggetto appeso vengano danneggiati.
h) La temperatura ha una certa influenza sull'uso del prodotto. Quando la temperatura è Nell'intervallo consentito, il carico nominale è pari al 90% del carico nominale indicato. Quando la temperatura è compresa tra 200 e 300 gradi, il carico è pari al 90% del carico nominale. Quando è compresa tra 400 gradi, è il 75% del carico nominale.
i) Il punto di sollevamento del gancio deve trovarsi sulla stessa linea verticale del baricentro del peso di sollevamento, in modo che il peso di sollevamento sia in uno stato stabile ed equilibrato per evitare scivolamenti o ribaltamenti durante il sollevamento.
j) Sono vietate torsioni, giravolte e annodamenti tra i prodotti e le attività della catena adiacente devono essere flessibili.
k) Quando si caricano oggetti pesanti, le manovre di sollevamento, abbassamento e arresto devono essere eseguite lentamente e in modo costante. Prestare attenzione all'equilibrio del baricentro degli oggetti da sollevare, evitare carichi d'urto e non appendere oggetti pesanti alla catena per lungo tempo.
I) Il prodotto deve essere maneggiato con cura. È severamente vietato percuoterlo, toccarlo e trascinarlo a terra. È necessario impedire cadute dall'alto per evitare deformazioni della catena, danni superficiali e danni interni.
m) È severamente vietato utilizzare il prodotto nella zincatura a caldo o in vasca di decapaggio!

4. Istruzioni per l'uso:

a) Il diametro dell'anello del prodotto deve rientrare nelle dimensioni di apertura del gancio della gru e il gancio della gru deve essere dotato di un perno di sicurezza.
b) Collegare l'anello del prodotto al gancio della gru.

c) Per evitare collisioni, è vietato attorcigliare o annodare la catena durante l'uso. Il carico sollevato deve essere imbottito per evitare danni;

d) È severamente vietato ruotare quando è carico;

e) È severamente vietato scuotere quando è carico;

f) Se la dimensione del prodotto è troppo lunga, è possibile utilizzare il gancio di regolazione per regolarla;

g) È severamente vietato urtare il prodotto quando è carico;

h) L'operatore del prodotto deve indossare un casco di sicurezza, scarpe protettive adatte e non sostare con oggetti attaccati al prodotto.

i) Assicurarsi che la sicura del gancio sia completamente bloccata, senza lasciare spazi vuoti;

j) Le catene multiple devono essere controllate per la capacità portante nella tabella dei parametri e utilizzate entro il carico ammissibile;

k) Durante lo scarico il personale deve tenersi lontano;

I) Dopo che il carico è atterrato senza problemi, aprire il perno di sicurezza del gancio e separare il gancio del prodotto dal carico;

m) Dopo un certo periodo di utilizzo del prodotto, applicare del grasso per evitare l'ossidazione della superficie della catena e conservare in un luogo asciutto.

Ispezione periodica e requisiti

Prima di ogni utilizzo, controllare l'aspetto del prodotto per individuare eventuali crepe, deformazioni e torsioni. Il prodotto non deve più essere utilizzato e (non riparabile) sostituito se si verifica uno dei seguenti fenomeni:

a) Anello e gancio

• Crepe: controllare la sezione pericolosa nella parte inferiore del gancio e la sezione della scanalatura di scarico nella parte filettata della coda del gancio. Se c'è qualche crepa, bisogna raschiare.
• L'usura dell'altezza della sezione pericolosa del gancio raggiunge il 10% della dimensione originale;
  • L'apertura è aumentata del 10% rispetto alla dimensione originale
  • La deformazione torsionale supera i 10°;
• Deformazione plastica della sezione pericolosa o del collo del gancio;

b) Catena

• La catena subisce una deformazione plastica e quando l'allungamento raggiunge il 5% della lunghezza originale;
• L'usura tra le corone della catena e le parti a contatto tra la corona della catena e i raccordi terminali è ridotta all'80% del diametro originale; l'usura delle altre parti è ridotta al 90% del diametro originale;
• L'usura pericolosa della sezione dei raccordi terminali è ridotta al 10% della dimensione originale;
