MODE D'EMPLOI ERTSL1-01B ErgoAV
ATTENTION : Évitez risques de blessures et de dommages matériels!
N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
Veuillez lire attentivement toutes les instructions avant de procéder à l'assemblage. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse support@ergoav.com.
Avant de commencer, vérifions que ce support est parfait pour vous!

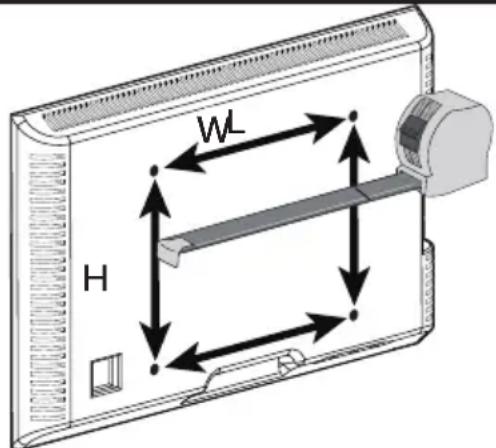

Mesurez le modèle VESA de votre téléviseur :
Si votre téléviseur ne se situe pas entre les mesures minimum et maximum, n'utilisez pas ce produit.


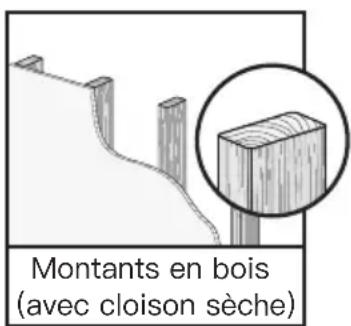

Montants en bois (avec cloison sèche)


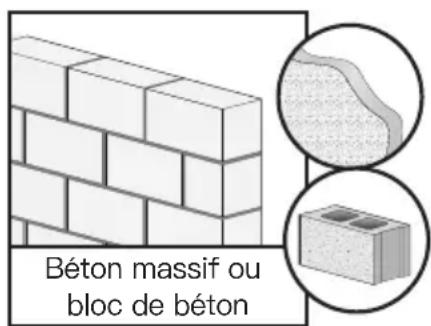

Béton massif ou bloc de béton
NE PAS installer dans une cloison sèche seule
Si ce support n'est PAS compatible, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse support@ergoav.com pour trouver un support compatible.
Outils nécessaires (non inclus)
Pour le montage du meuble TV

Ruban à mesurer

tournevis
Phillips
Pour l'installation d'une sangle de sécurité dans les tables/meubles en bois et les montants en bois.

Ruban à Détecteur de mesurer crayonontants


poinçon

mèche à bois de
perceuse 3 mm (1/8 pouce)


tournevis
Phillips
Pour l'installation de sangles de sécurité dans un mur en béton

Ruban à
mesurer

crayon




Foret à béton de
Perçoir 8 mm (5/16 pouce) marteau
tournevis
Phillips
Pièces et matériel fournis
⚠ AVERTISSEMENT : Ce produit contient des petits objets susceptibles de présenter un risque d'étouffement en cas d'ingestion.
Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. Les pièces endommagées ou défectueuses ne doivent pas être utilisées. Si vous avez besoin de pièces de rechange, veuillez contacter notre service d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse support@ergoav.com.
Veuillez noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.
Pièces et matériel fournis pour l'étape 1

La taille réelle des boulons et des entretoises est indiquée.

(C1) x4

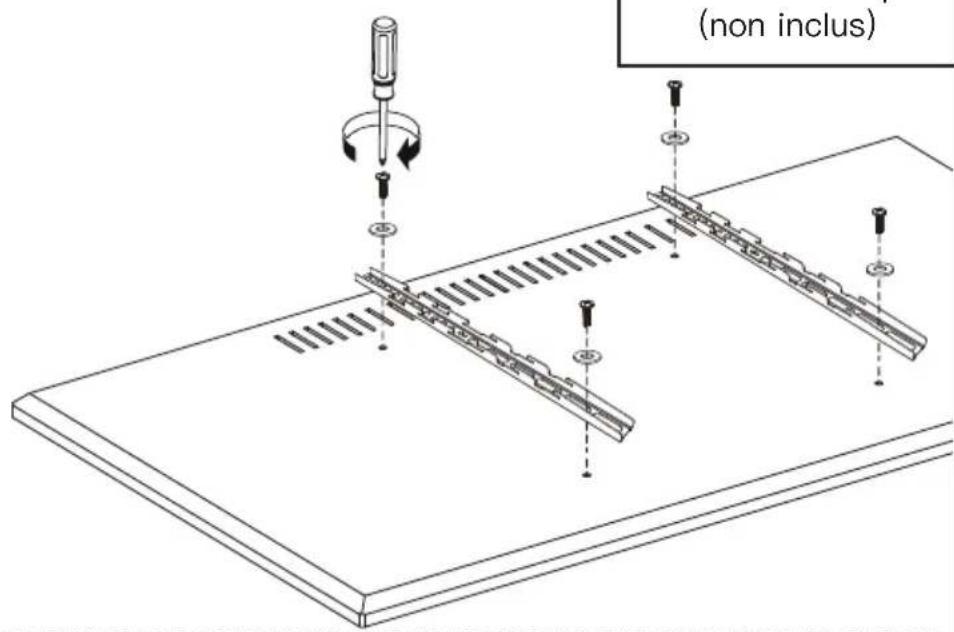

Étape 1 Fixez les supports du téléviseur [N] sur le téléviseur

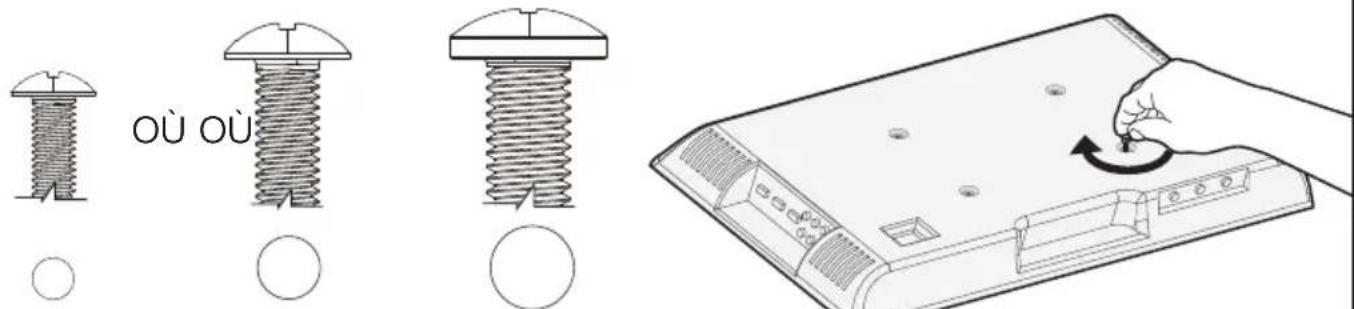

Sélectionnez les vis pour le téléviseur.
Une seule taille de vis convient à votre téléviseur.


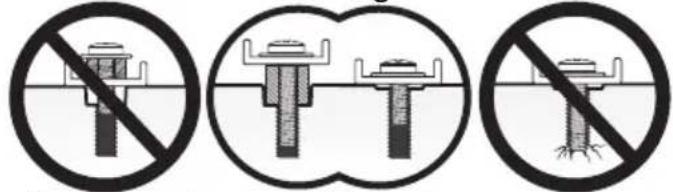

Longueur de la vis : Vérifiez que le filetage est correctement engagé avec les vis ou la combinaison vis/entretoises. Nous recommandons un engagement du filetage sur au moins 5 tours.
- Trop court, le téléviseur ne sera pas maintenu.
- Trop long, le téléviseur sera endommagé.

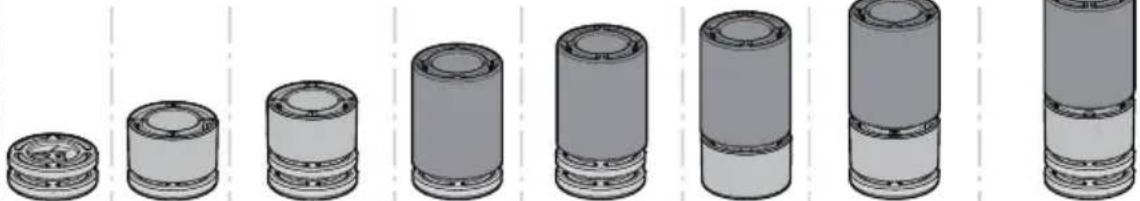

Veuillez noter : lors de l'utilisation des entretoises, il est important de noter qu'elles peuvent être utilisées sur plusieurs couches (c'est-à-dire empilées). Si vous rencontrez des difficultés pour comprendre comment installer les boulons ou les entretoises du téléviseur, veuillez contacter notre service d'assistance technique au (877) 419-7832 ou notre service clientèle à l'adresse support@ergoav.com.Pièces nécessaires si vous avez un téléviseur comme indiqué ci-dessous.

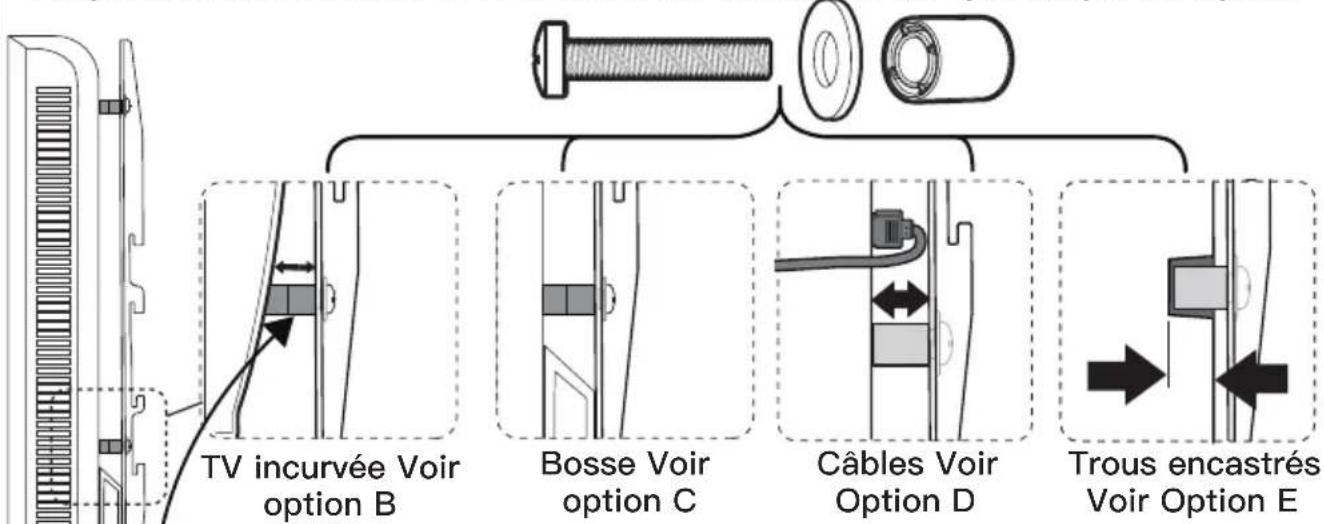

Les pièces nécessaires si vous avez un téléviseur tel qu'indiqué ci-après

Lorsque vous fixez les supports TV à l'arrière du téléviseur, assurez-vous que les flèches vers le haut sont dirigées vers le haut du téléviseur et qu'elles sont également centrées sur l'arrière du téléviseur.

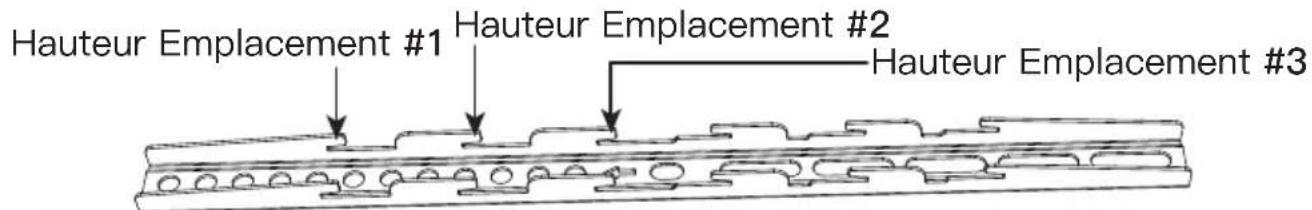

Les supports de télévision ont « deux emplacements de hauteur », ce qui détermine la position en hauteur de votre télévision lorsque vous la fixez sur le support à l'étape 5 de la page 24.
Vous pouvez choisir la bonne hauteur.


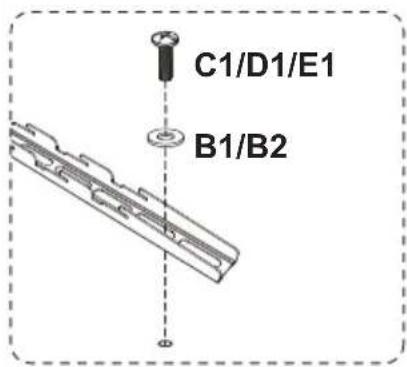

Hauteur Emplacement #1 Hauteur Emplacement #2 Hauteur Emplacement #3Option A (pour les téléviseurs à dos plat)


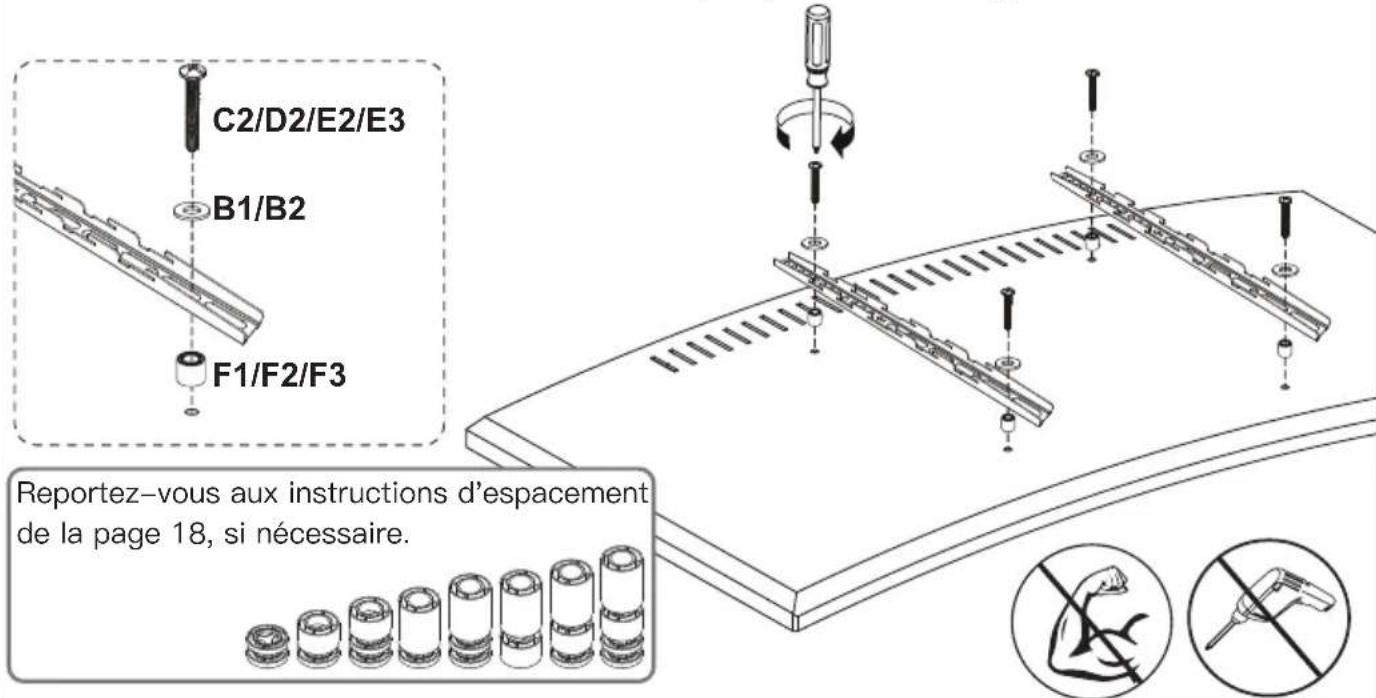

Option B (pour les téléviseurs à dos incurvé)
La hauteur des entretoises doit être suffisante pour éviter que la courbe à l'arrière du téléviseur n'interfère avec la plaque de montage.

tournevis Phillips (non inclus)


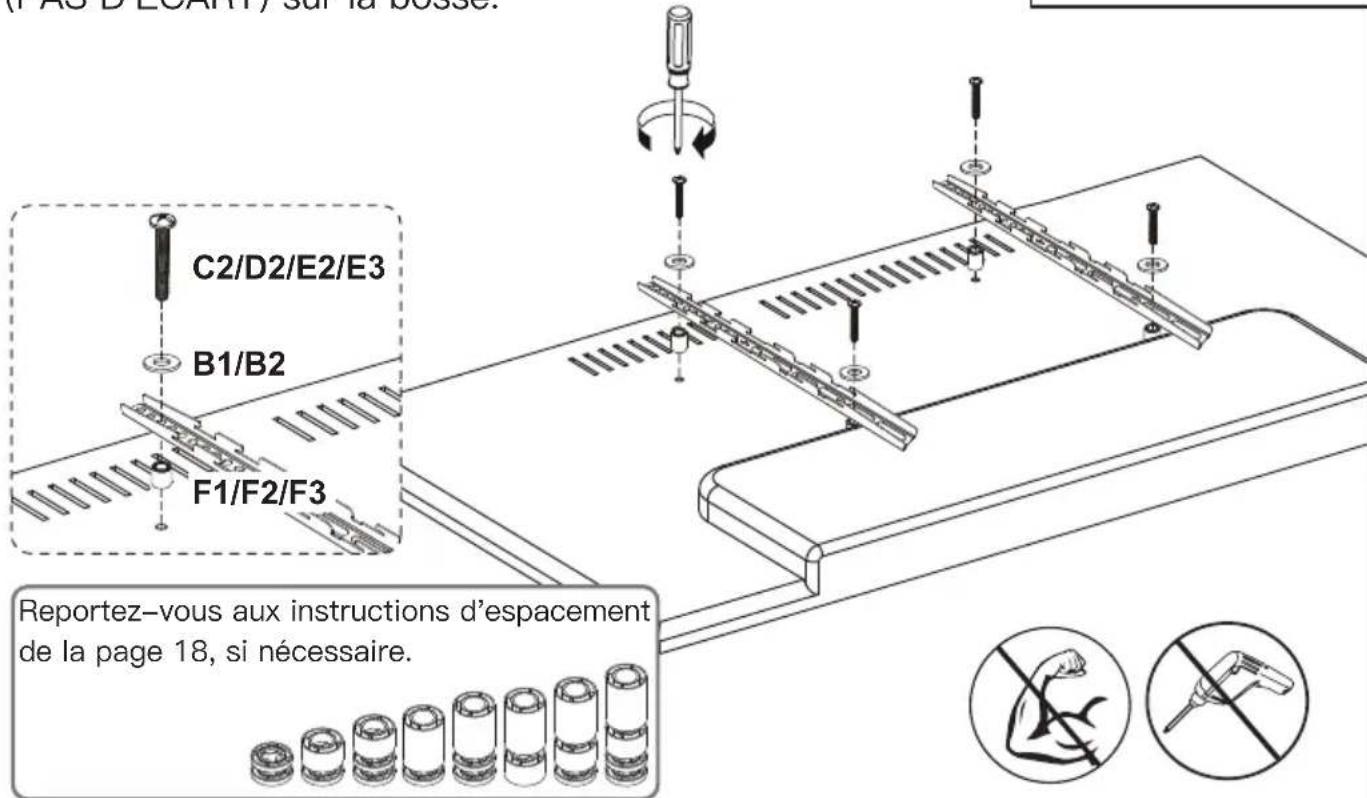

(PAS D'EAART) sur la bosse. C2/D2/E2/E3 B1/B2 F1/F2/F3 Reportez-vous aux instructions d'espacement de la page 18, si nécessaire.Option D (pour TV avec interférence de câble)

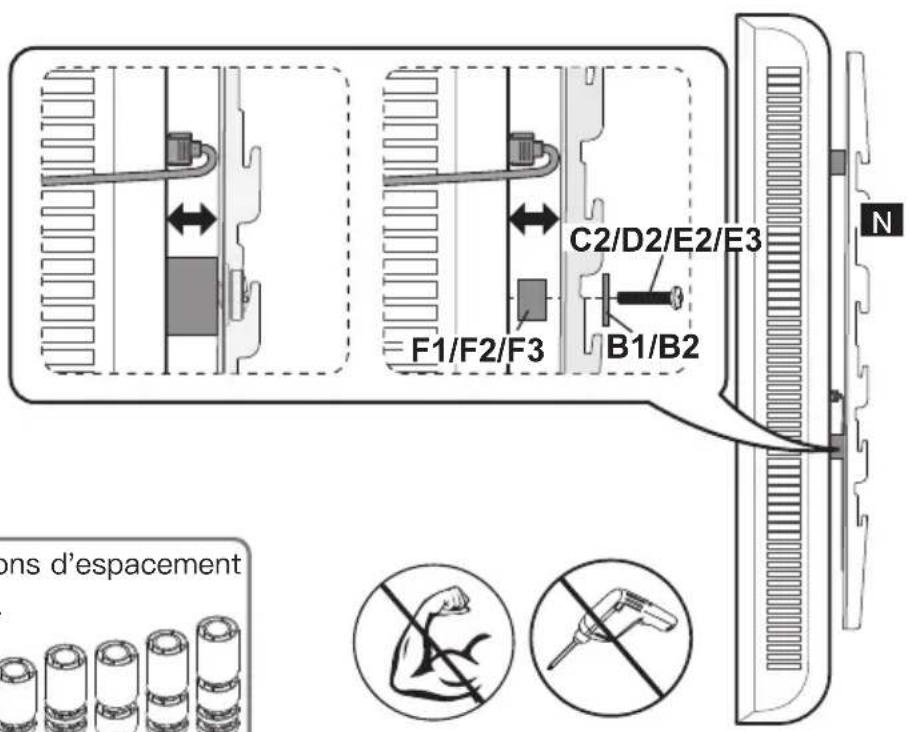

Pour éviter les interférences entre les câbles, utilisez les entretoises [F1], [F2] et [F3] pour créer un espace supplémentaire entre le téléviseur et les supports du téléviseur.

L'entretoise doit remplir les trous en retrait sur la base du téléviseur afin que les supports TV soient aussi proches que possible du téléviseur.


tournevis Phillips (non inclus)

Pièces et matériel fournis pour l'étape 2
Ce boulon est présenté en taille réelle.

(O) x1 base en verre trempé

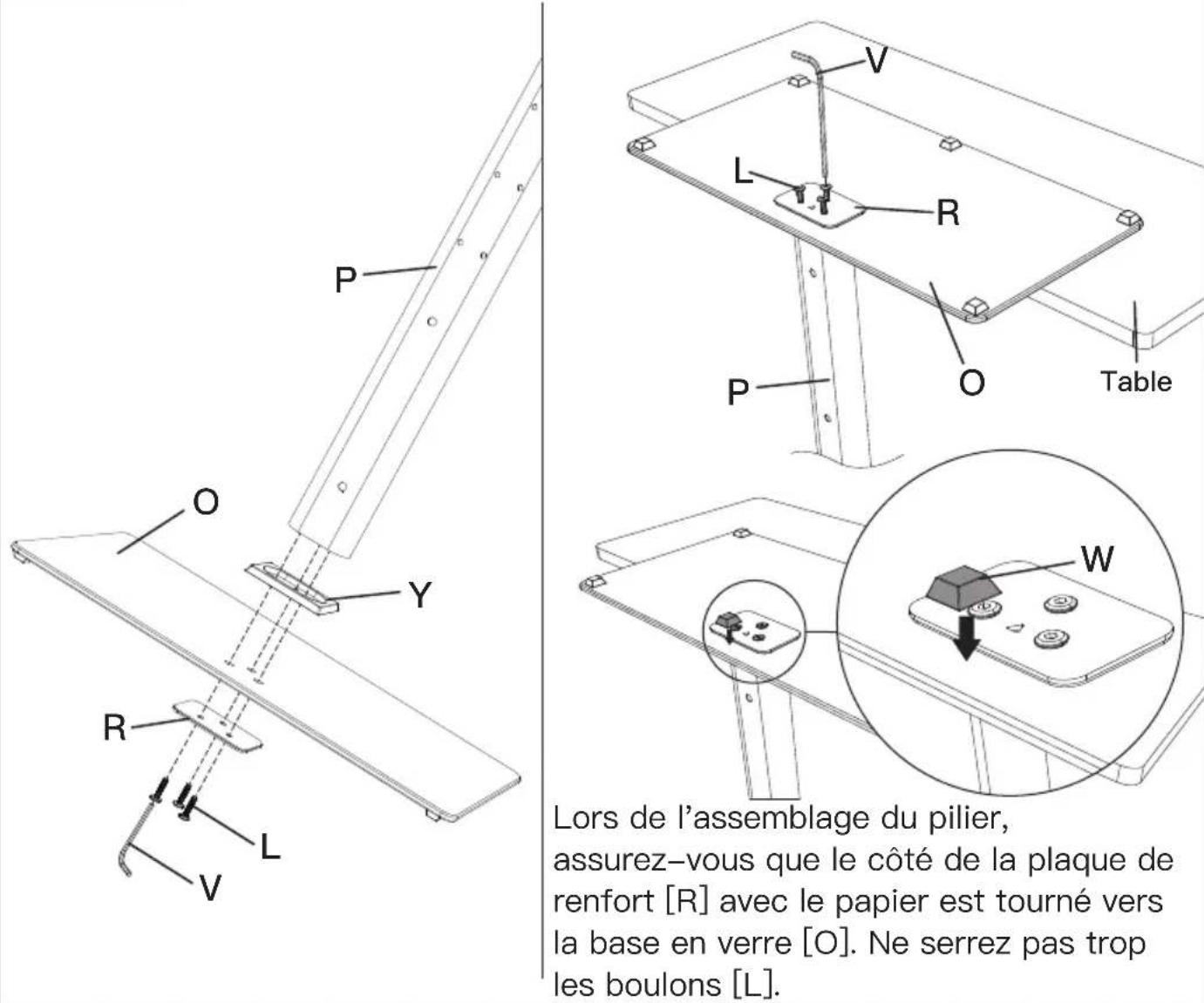

Étape 2 Assemblage de la base
Étape 2-1
Posez les patins [W] sur le côté peint de la base en verre trempé [O] dans les coins.

Étape 2-2 Raccordez le pilier de support [P] à la base en verre[O].


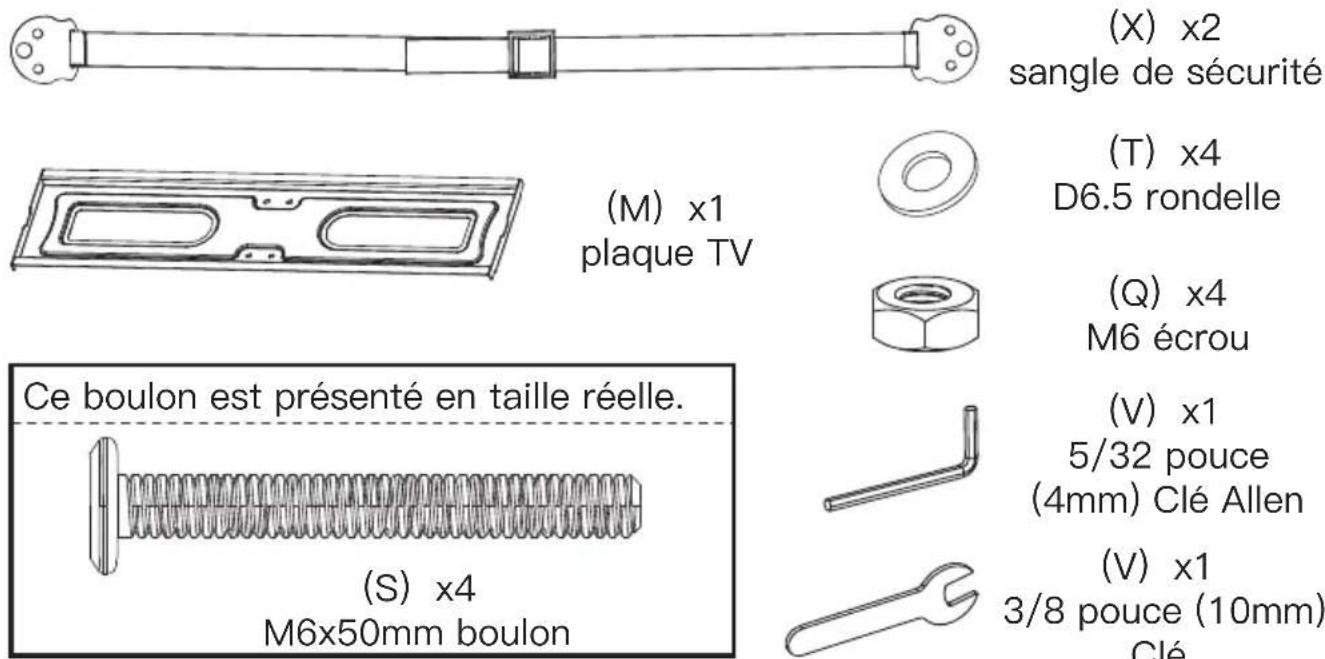

(X) x2 sangle de sécurité (M) x1 plaque TV (T) x4 D6.5 rondelle (Q) x4 M6 écrou Ce boulon est présenté en taille réelle. (V) x1 5/32 pouce (4mm) Clé Allen (S) x4 M6x50mm boulon (V) x1 3/8 pouce (10mm) CléÉtape 3 raccordement de la plaque TV [M] au pilier de support [P].

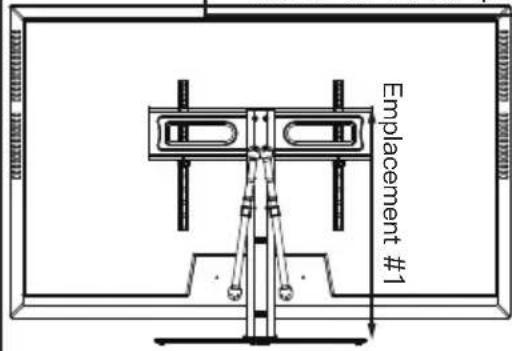

Remarque : Avant de procéder à la fixation de la plaque de montage du téléviseur au pilier, mesurez la distance entre le crochet supérieur du support du téléviseur et le bas du téléviseur. Reportez-vous ensuite au tableau ci-dessous pour connaître l'emplacement de montage recommandé. Pour ajouter un espace supplémentaire de 2 po entre votre
téléviseur et la base, utilisez les crochets inférieurs situés sur les supports du téléviseur. Nous recommandons toujours d'utiliser l'emplacement de fixation le plus bas possible pour un montage plus sûr.
![ErgoAV ERTSL1-01B - Étape 3 raccordement de la plaque TV [M] au pilier de support [P]. - 1](/content/2026/04/727277/images/1831eeaff9b82b55752d1d2febe4755e600e3ed5d939b1db6dacdb2bfbeb081c.jpg)
Emplacement de montage #1
Emplacement de montage #2
Emplacement de montage #3
| Distance entre les crochets des supports TV et le bas du téléviseur. | Emplacement recommandé pour la plaque de montage du téléviseur |
| 20 1/8pouce to 23 1/2pouce | Emplacement #1 |
| 16 3/4pouce to 20 1/8pouce | Emplacement #2 |
| Moins de 16 3/4pouce | Emplacement #3 |
![ErgoAV ERTSL1-01B - Étape 3 raccordement de la plaque TV [M] au pilier de support [P]. - 2](/content/2026/04/727277/images/6099dd5ecf27a132c9e460cfd61cf8996f58257cdb3f8b0b39bbe7c091522379.jpg)


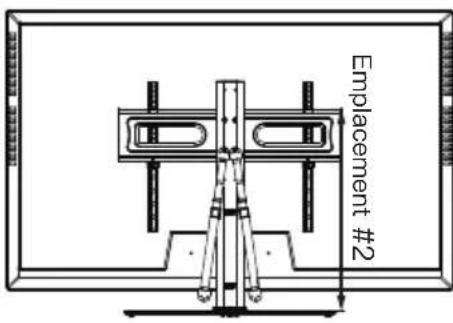

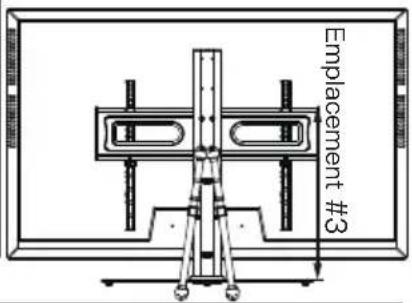

Emplacement #2![ErgoAV ERTSL1-01B - Étape 3 raccordement de la plaque TV [M] au pilier de support [P]. - 4](/content/2026/04/727277/images/c6338d9919ff3fb8791734967383096f3d7f6d9875fb523ae1d2d7e8b6c997ad.jpg)


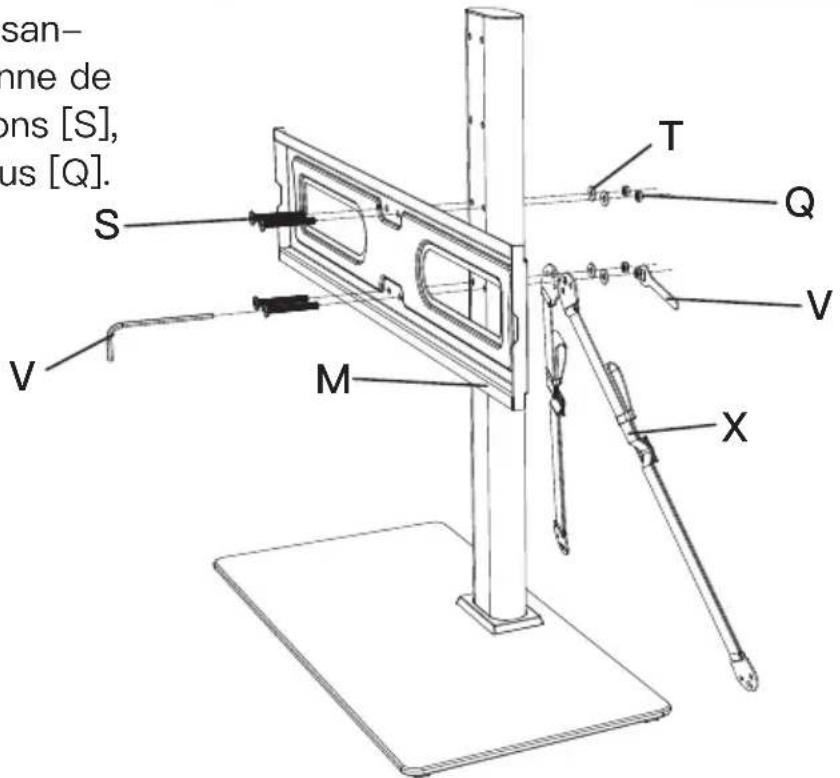

Emplacement #3Fixer la plaque TV [M] et les sangles de sécurité [X] à la colonne de support [P] à l'aide des boulons [S], des rondelles [T] et des écrous [Q].
![ErgoAV ERTSL1-01B - Étape 3 raccordement de la plaque TV [M] au pilier de support [P]. - 5](/content/2026/04/727277/images/7bba47ffb7d383044a4c141fc67d2a06adbbcc9a6d34121b06160142e5049855.jpg)

Étape 4 Fixez les pinces à fil [K] au pilier de support [P].
![ErgoAV ERTSL1-01B - Étape 4 Fixez les pinces à fil [K] au pilier de support [P]. - 1](/content/2026/04/727277/images/55d819b32c6293c4f0fe12d8038f6d060aac92f7ee63071ed534d814891cb239.jpg)
Pièces et matériel fournis pour l'étape 5-3

Fixer le téléviseur sur la plaque du téléviseur [M] et gérer les fils.
![ErgoAV ERTSL1-01B - Fixer le téléviseur sur la plaque du téléviseur [M] et gérer les fils. - 1](/content/2026/04/727277/images/5bedb38b46c7aefee043b0cfe20536eef7564fc126b74db3a9f41acbcb7ef039.jpg)
Nous vous recommandons de toujours avoir une deuxième personne pour vous aider durant cette étape. La télévision peut être lourde et difficile à placer sur le support. Il est préférable de demander à deux personnes de soulever le téléviseur par les côtés afin qu'elles puissent voir les points de fixation.

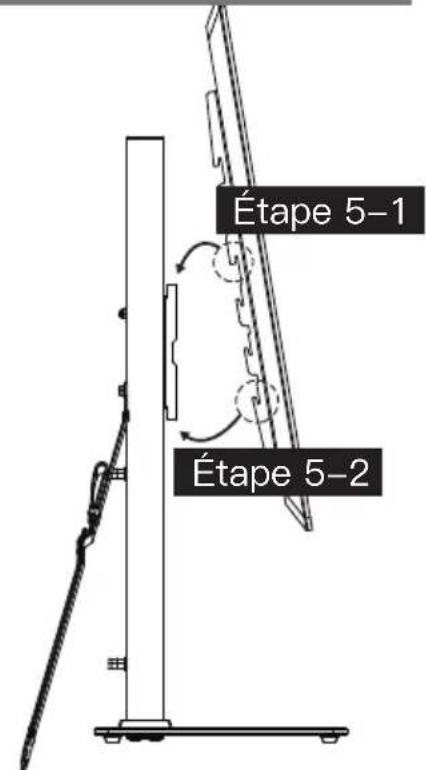

Étape 5–1 Accrocher le téléviseur avec les supports à la plaque du téléviseur.
Étape 5–2 Pousser le bas du téléviseur sur la plaque du téléviseur.
![ErgoAV ERTSL1-01B - Fixer le téléviseur sur la plaque du téléviseur [M] et gérer les fils. - 2](/content/2026/04/727277/images/76574f9686634d935004add753fcc640c844da6aafc7a29a9b9fad823e1b5a18.jpg)


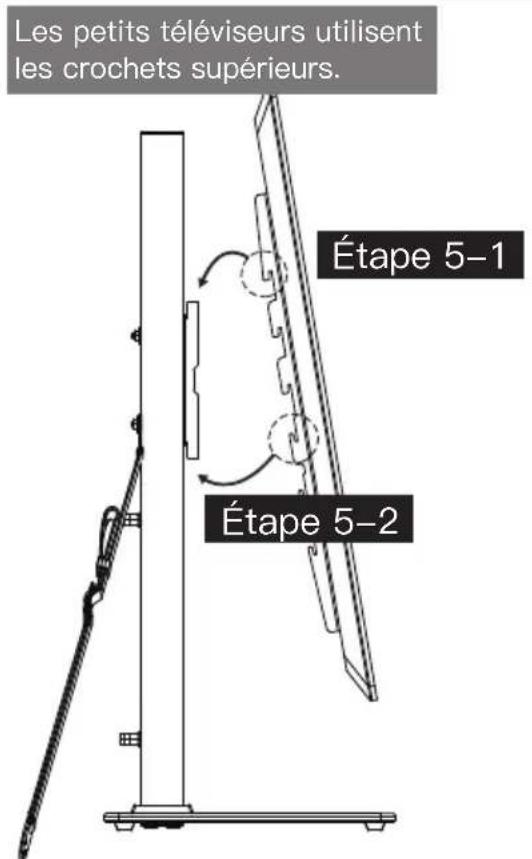

Les petits téléviseurs utilisent les crochets supérieurs. Étape 5-1 Étape 5-2où
Les téléviseurs plus grands utilisent les crochets inférieurs.
![ErgoAV ERTSL1-01B - Fixer le téléviseur sur la plaque du téléviseur [M] et gérer les fils. - 3](/content/2026/04/727277/images/54873e269530ba1772842f7288be493c76feea71a2c428e0fdd31707743b1c64.jpg)


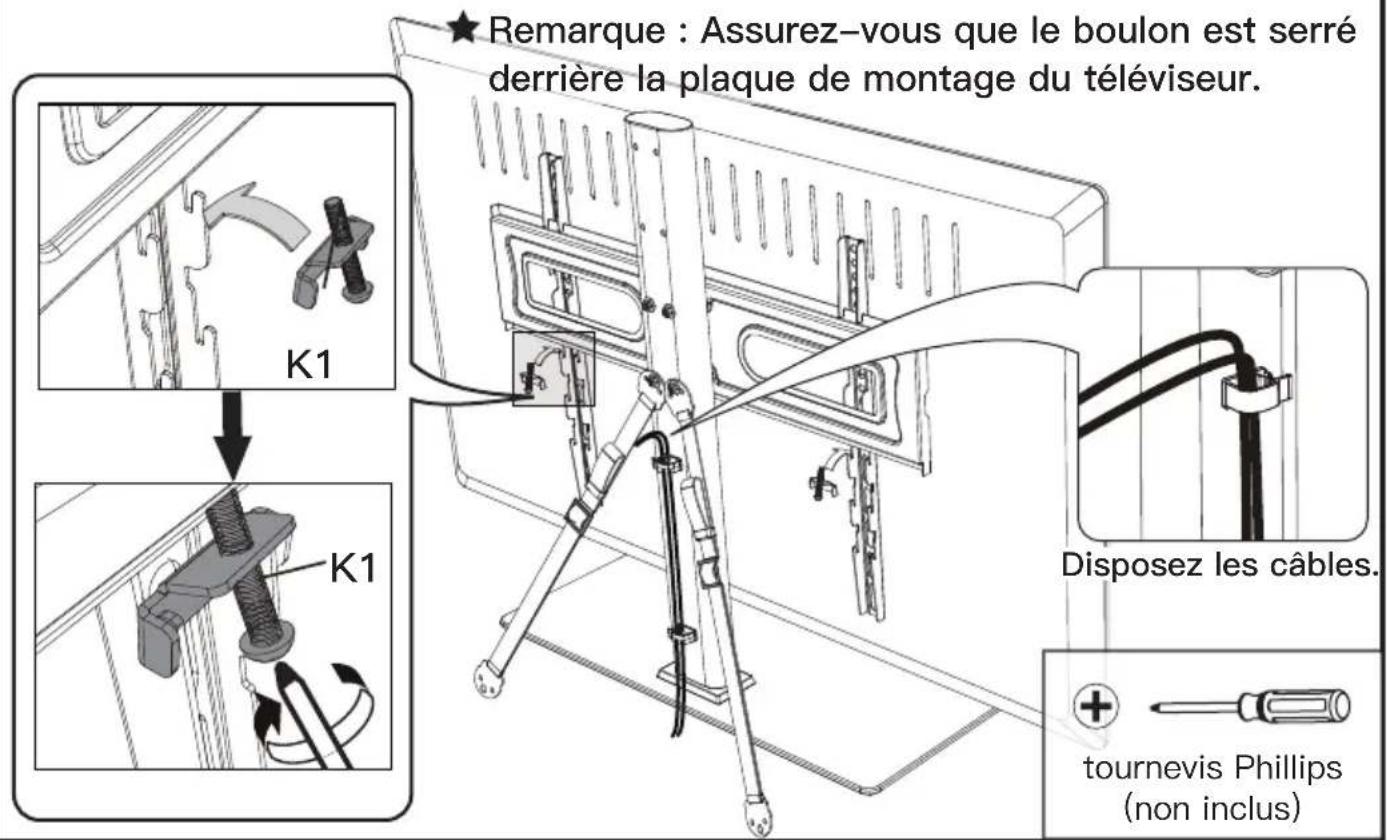

Étape 5–3 Insérez les verrous de sécurité [K1] dans les crochets orientés vers le haut à mi-chemin vers la partie inférieure du support du téléviseur. Veuillez noter que c'est là que la partie inférieure du support du téléviseur rencontre la plaque TV. Serrez ensuite les vis du verrou de sécurité [K1] jusqu'à ce que les vis touchent la plaque du téléviseur.
![ErgoAV ERTSL1-01B - Fixer le téléviseur sur la plaque du téléviseur [M] et gérer les fils. - 4](/content/2026/04/727277/images/e46011c82358c404bcf9a902adb09aaf0a343b896ea8f7cc8bc214b4632096a1.jpg)
Pour l'installation de meubles de table en bois/de montants en bois.

Z1 x2

Vis M5X25mm Vis M5X60mm M5 rondelle (BK)
Z2 x4

Z3 x2

Fixez les sangles de sécurité avec le support du téléviseur contre le mur
Remarque : Pour que l'installation soit la plus sûre possible, nous vous recommandons d'utiliser les sangles de sécurité qui sont déjà fournies. En procédant ainsi, vous réduisez considérablement le risque de renversement du téléviseur.

Pour l'installation de meubles de table en bois, suivre l'ÉTAPE 6A
Pour une installation sur des montants en bois, suivre l'ÉTAPE 6B.
Pour une installation en béton massif ou en blocs de béton, suivre l'ÉTAPE 6C.

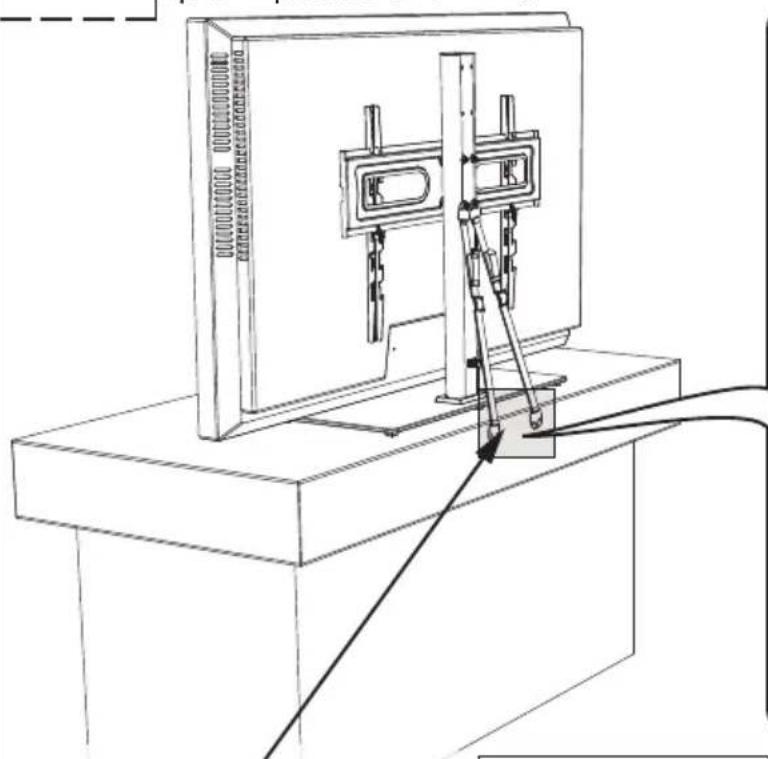

Étape 6A Pour l'installation de meubles de table en bois

● POUR CETTE ÉTAPE, NE PAS UTILISER L'ANCRAGE [Z4]!
Remarque : Il est nécessaire de pré-percer un trou pilote pour éviter de fendre le bois. En faisant attention de ne pas endommager vos meubles. Attention : La surface de montage doit être plus épaisse que 1 pouce (25 mm).

Il est recommandé de monter les sangles de sécurité à une distance d'au moins 12 pouces.

crayon (non inclus)

tournevis Phillips (non inclus)


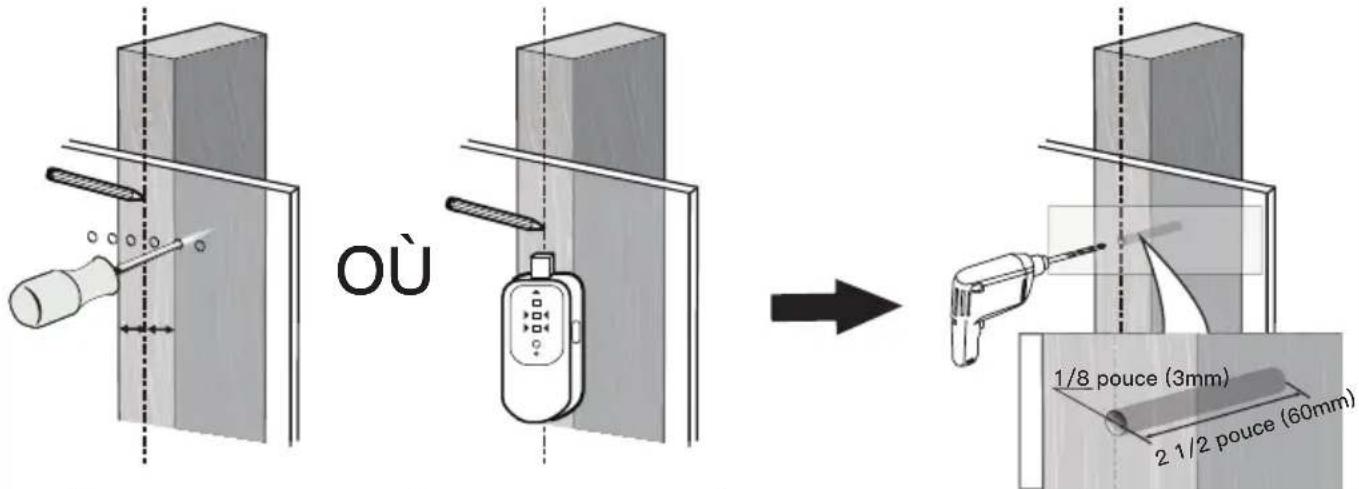

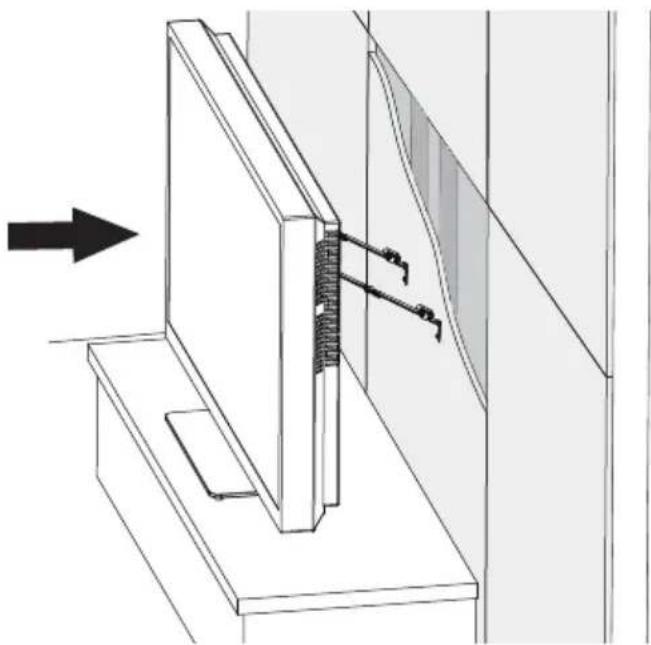

1 pouce (25mm) 1/8 pouce (3mm)Étape 6B Pour une installation sur des montants en bois

POUR CETTE ÉTAPE, NE PAS UTILISER L'ANCRAGE [Z4]!
- Tout matériau recouvrant le mur ne doit pas dépasser 16 mm (5/8 pouce).
- Taille nominale des montants en bois : commun 2 x 4 pouce (51 x 102 mm) minimum 1 12 × 3 12 pouce (38 x 89 mm).
- Le centre de l'orifice doit être vérifié à l'aide d'un poinçon ou d'un détecteur d'orifices.
Crayon (non inclus)

Détecteur de
montants (non inclus)

mèche à bois de
3 mm (1/8 pouce)

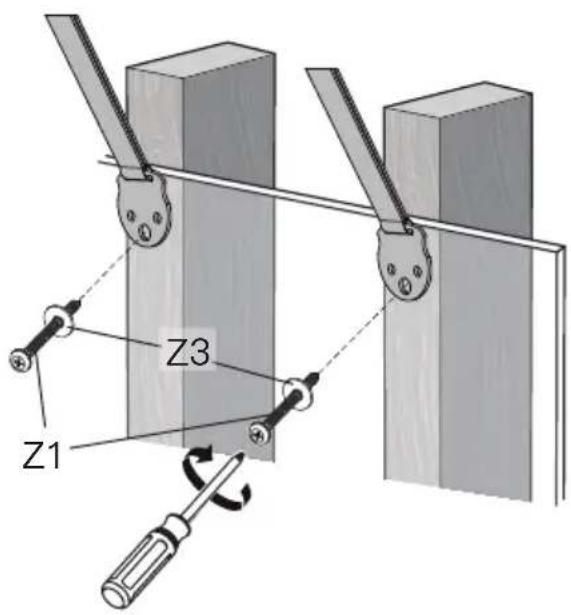

Remarque : Chaque sangle doit être montée sur un montant distinct.


tournevis Phillips
(non inclus)
Pièces et matériel fournis pour l'étape 6C

Vis M5X60mm M5 rondelle (BK)

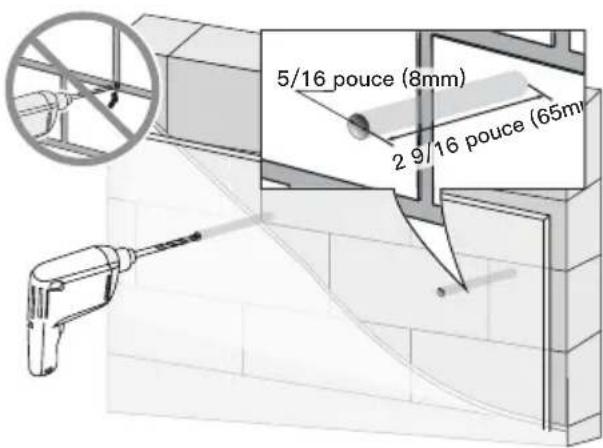

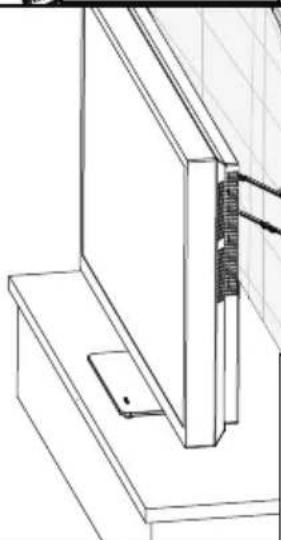

Pour une installation en béton massif ou en blocs de béton
- Il faut utiliser un ancrage mural [Z4] pour cette étape.
- Tout matériau recouvrant le mur ne doit pas dépasser 16 mm (5/8 pouce).
- Épaisseur minimale de béton plein : 203 mm (8 pouce).
- Taille minimale des blocs de béton : 203 x 203 x 406 mm (8 x 8 x 16 pouce).
- Ne jamais percer dans le mortier entre les blocs.

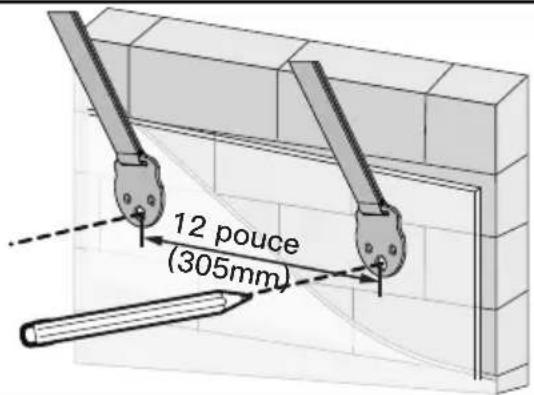

crayon (non inclus)

Foret à béton de 8 mm (5/16 pouce)
