MODE D'EMPLOI ERMMM7-01B ErgoAV

• Veuillez lire attentivement toutes les instructions avant d'entamer l'installation. Si vous ne comprenez pas les instructions ou si vous avez des questions ou des préoccupations, veuillez appeler le support technique ou envoyer un e-mail au service client.
• Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et non endommagées. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez appeler le support technique ou envoyer un e-mail au service client.
• Toutes les pièces fournies dans cet emballage ne seront pas utilisées.

ATTENTION

• Évitez tout risque de blessure corporelle ou de dommage matériel !
• N'utilisez pas ce produit à des fins qui ne sont PAS explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de poids maximale. Nous ne sommes pas responsables des dommag-es ou des blessures causés par un montage incorrect, un montage inapproprié ou une utilisation incorrecte.

AVERTISSEMENT

• Ce produit est conçu pour être installé sur des montants en bois, du béton solide, des blocs de béton et des murs en briques. NE PAS installer sur du plâtre seul.
• Le mur doit être capable de supporter quatre fois le poids combiné de la télévision et du support.
• Ce produit contient de petites pièces qui peuvent présenter un risque d'étouffement.

Note pour l'installation sur montant en bois (Pages 24–25)

• Évitez tout risque de blessure corporelle ou de dommage matériel ! Serrez les vis à bois jusqu'à ce qu'elles soient fermement fixées contre la plaque murale (NE PAS trop serrer). N'utilisez pas de perceuse ; utilisez uniquement une clé à douille.
• N'utilisez pas de chevilles murales pour cette option de montage. Les chevilles murales sont uniquement utilisées pour les installations sur béton solide, blocs de béton et murs en briques.
• Taille minimale des montants en bois : 1 1/2" L x 3 1/2" P (38 x 89 mm)
• Espacement des montants en bois : 8" à 16" (centre à centre)
• Remarque : Si les montants en bois sont espacés de plus de 16" ou s'ils ne se trouvent pas à l'emplacement de montage souhaité, vous pouvez fixer (2) planches en bois (ou des supports d'extension) aux montants, puis installer le support TV sur les planches. Dimensions minimales des planches en bois : 1 1/2" É x 3 1/2" L x >18" L (38 x 89 x >457 mm)

Note pour l'installation sur béton solide, blocs de béton ou mur en briques (Pages 25–26)

• Évitez tout risque de blessure corporelle ou de dommage matériel ! Serrez les vis à bois jusqu'à ce qu'elles soient fermement fixées contre la plaque murale (NE PAS trop serrer). N'utilisez pas de perceuse ; utilisez uniquement une clé à douille.
• Montez l'ensemble du bras / la plaque murale directement sur la surface en béton.
• Épaisseur minimale du béton solide : 8" (203 mm)
• Taille minimale des blocs de béton : 8 x 8 x 16" (203 x 203 x 406 mm)
• Ne percez jamais dans le mortier entre les blocs ou les briques.

Avant de commencer, assurez-vous que ce support est compatible.

1

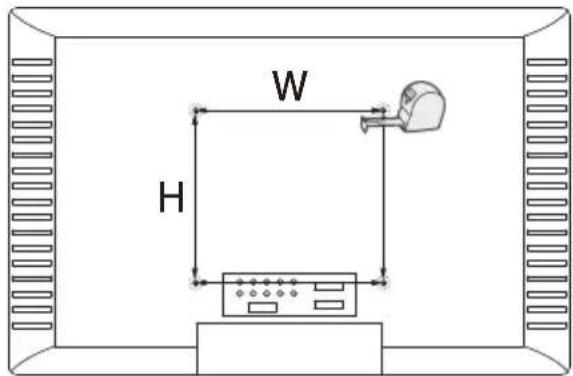

Compatibilité de motif VESA

100 x 100mm

300 x 300mm

200 x 200mm

400 x 200mm

200 x 300mm

400 x 300mm

200 x 400mm

400 x 400mm

300 x 200mm

W H

Maximum: 400 x 400 mm (15.7 x 15.7")

Minimum: 100 x 100mm (7.9 x 7.9")

2

Si le téléviseur pèse plus de 75 livres (34 kg), n'utilisez pas ce produit.

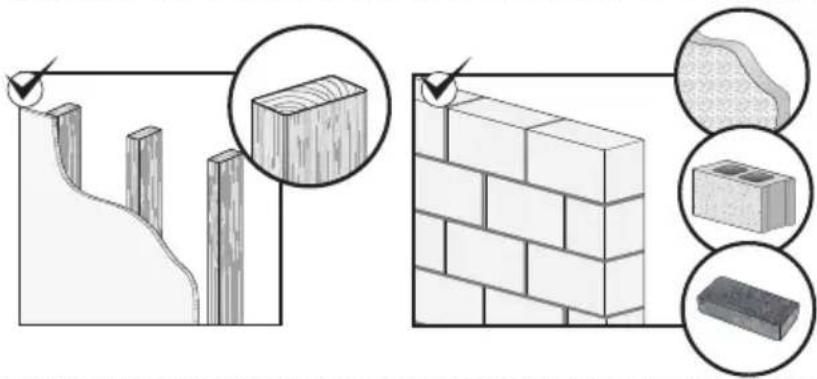

Convient pour une installation sur montant en bois, béton solide, blocs de béton et murs en briques. NE PAS installer sur du plâtre seul.

Clé à douille de 1/2" (13 mm)

Perceuse électrique Crayon Tournevis cruciforme

Détecteur de montants

Alêne

Mèche à bois de 7/32" (5.5 mm)

Pour les murs en montants en bois

Mèche à béton de 3/8" (10 mm)

Pour les murs en béton solide, blocs de béton et briques

Pièces et quincaillerie fournies pour l'étape 1

Rondelle
M4/M5
[B1] × 4

Support pour téléviseur

01 x 2

Étape 1 : Fixez les supports pour téléviseur au téléviseur

1-1 Sélectionnez les boulons TV

Vissez manuellement les boulons dans les inserts filetés à l'arrière de votre téléviseur pour déterminer quelle taille de boulon (M4, M6 ou M8) utiliser. Un minimum de 4 à 5 tours dans le filetage est requis. Ne tournez pas au-delà du fond du trou.

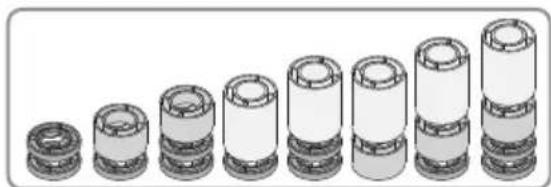

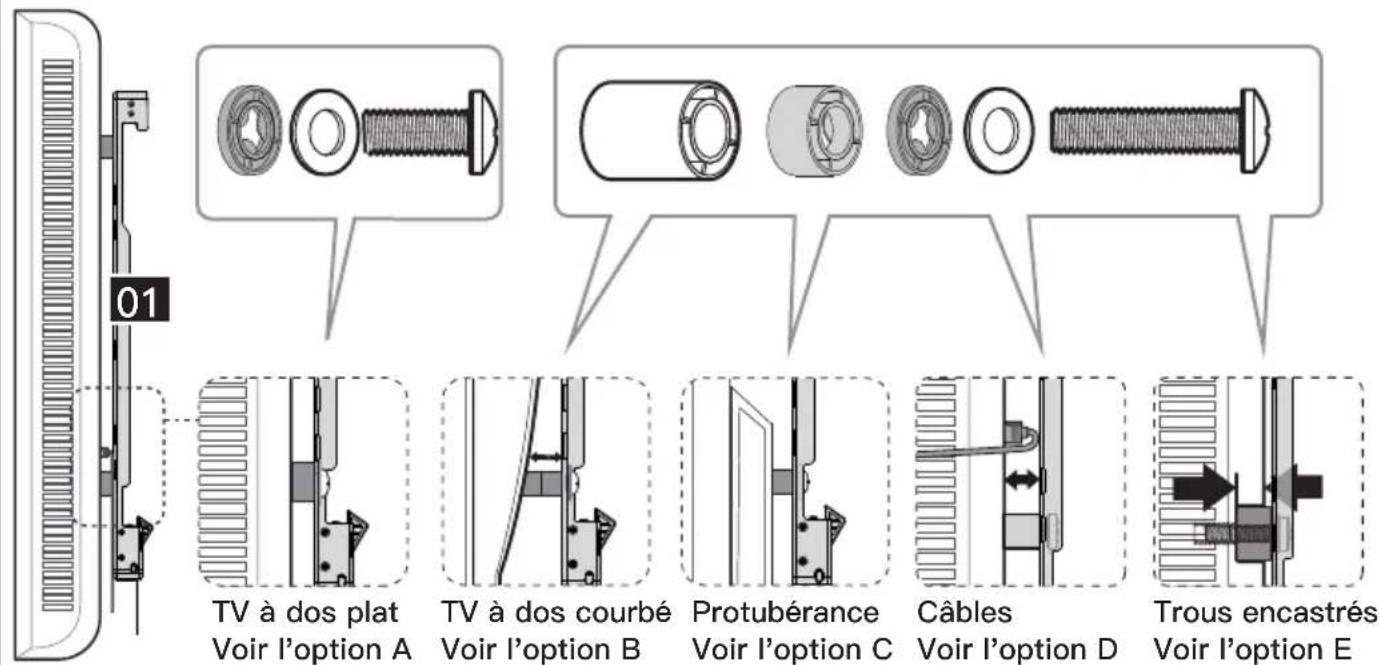

1-2 Configuration des entretoises et des boulons

01 TV à dos plat Voir l'option A TV à dos courbé Voir l'option B Protubérance Voir l'option C Câbles Voir l'option D Trous encastrés Voir l'option E

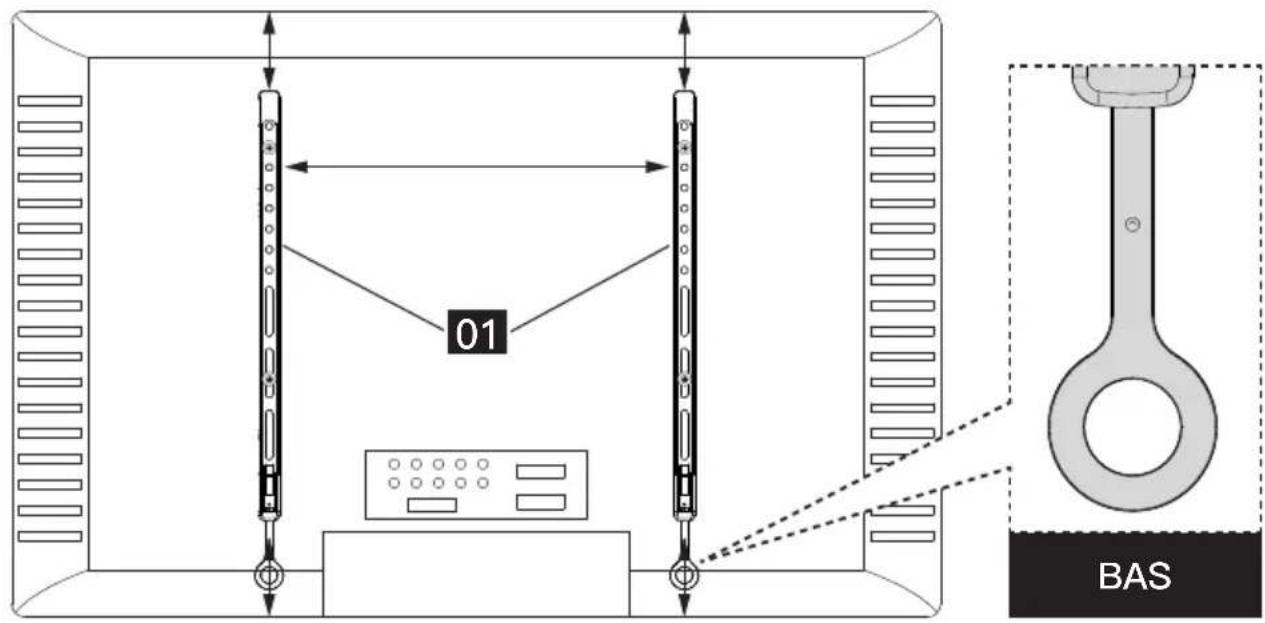

1-3 Fixez les supports pour téléviseur à votre téléviseur

01 BAS

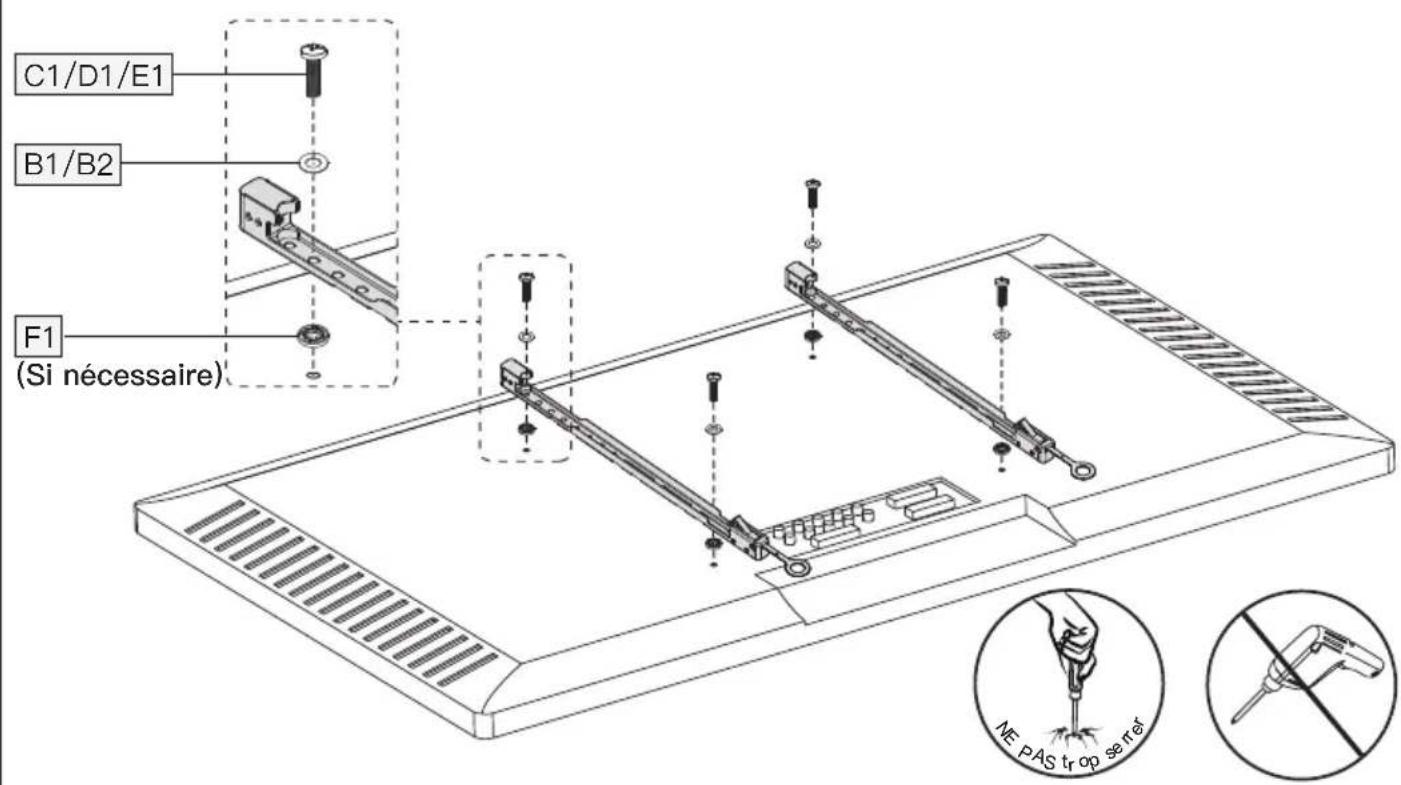

Option A (Pour les téléviseurs à dos plat)

C1/D1/E1 B1/B2 F1 (Si nécessaire) ME PAS trop se ref

Ajoutez des entretoises si nécessaire pour adapter la longueur du boulon et le dos du téléviseur.

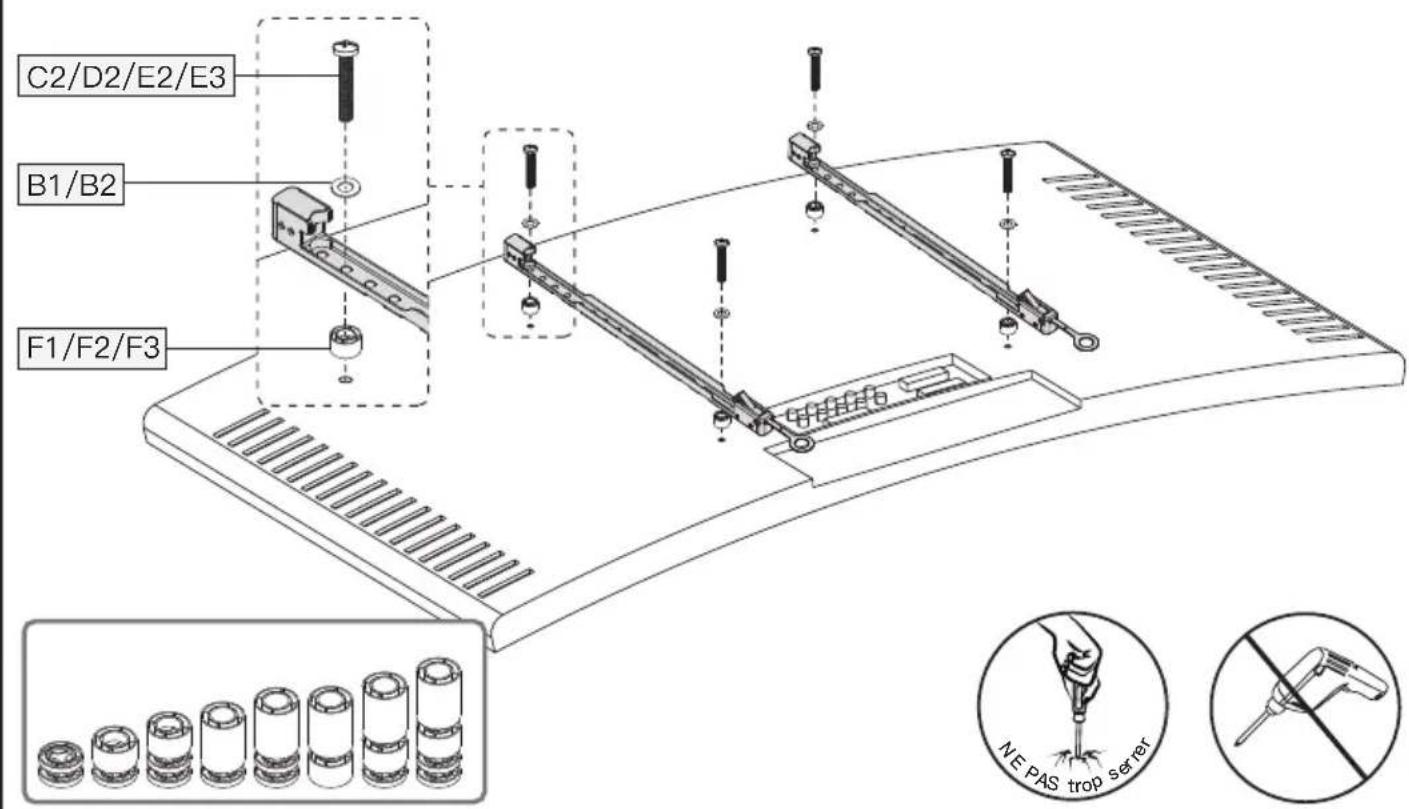

Option B (Pour les téléviseurs à dos courbé)

C2/D2/E2/E3 B1/B2 F1/F2/F3 NE PAS trop ser ref

Les entretoises doivent être suffisamment hautes pour que le dos courbé du téléviseur n'interfère pas avec la plaque de montage.

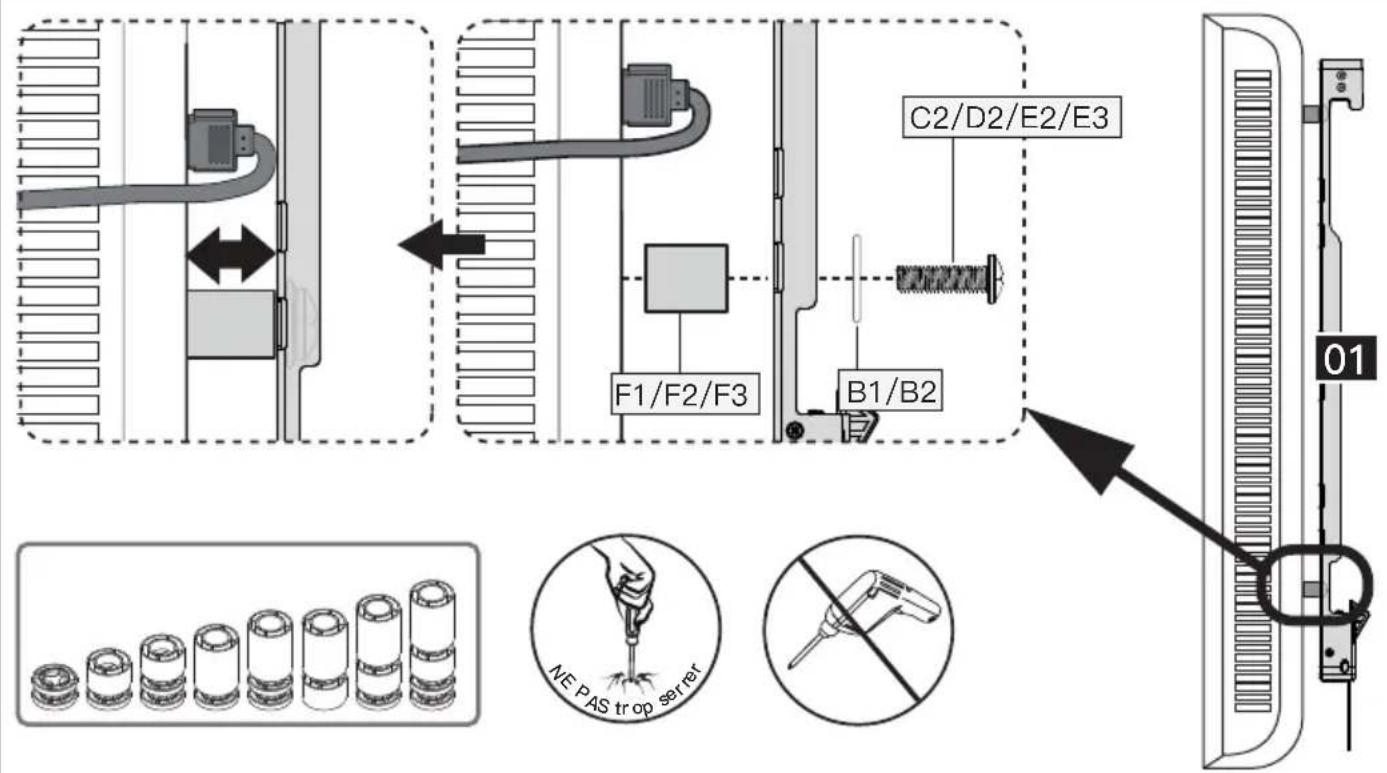

Option C (Pour les téléviseurs avec des câbles saillants)

C2/D2/E2/E3 F1/F2/F3 B1/B2 01 NE PAS trop ser ref

Utilisez les entretoises [F1], [F2] ou [F3] pour créer un espace supplémentaire entre le téléviseur et les supports pour téléviseur.

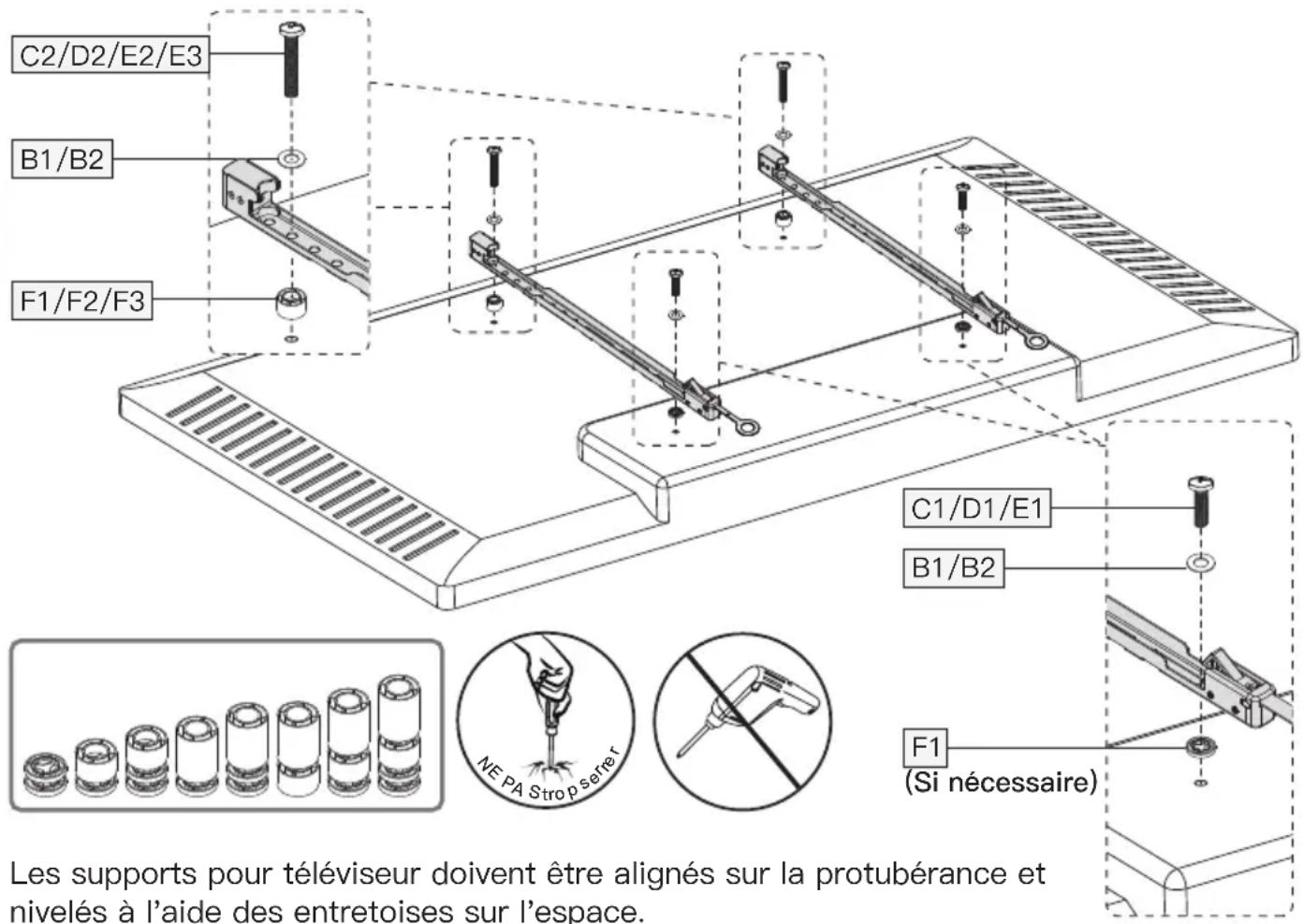

Option D (Pour les téléviseurs avec une protubérance)

C2/D2/E2/E3 B1/B2 F1/F2/F3 C1/D1/E1 B1/B2 F1 (Si nécessaire) Les supports pour téléviseur doivent être alignés sur la protubérance et nivelés à l'aide des entretoises sur l'espace.

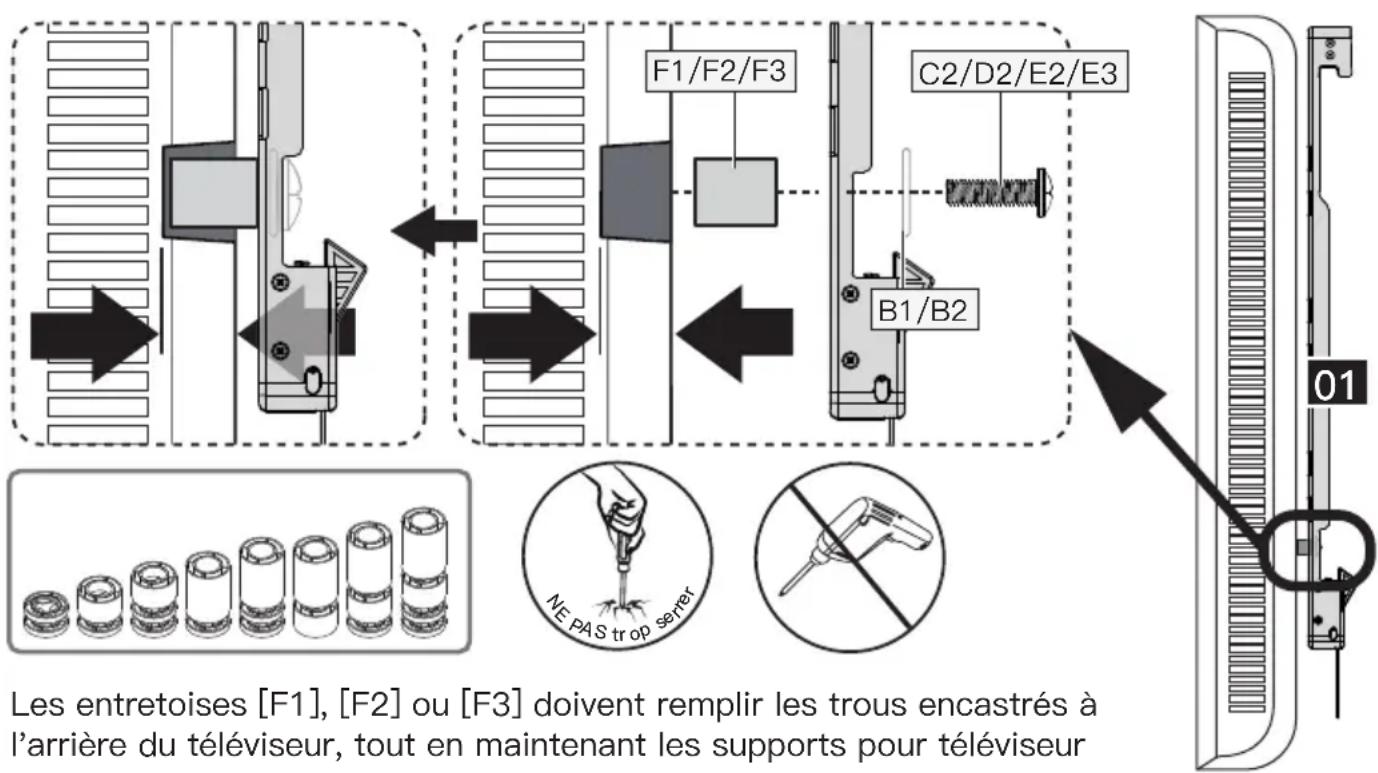

Option E (Pour les téléviseurs avec des trous encastrés)

    subgraph Section 1
        F["Les entretoises [F1"], [F2] ou["F3"] doivent remplir les trous encastrés à l'arrière du téléviseur, tout en maintenant les supports pour téléviseur]
    end

    subgraph Section 2
        G["NE PAS trop serer"]
        H["No"]
    end

    style Section 1 fill:#f9f,stroke:#333
    style Section 2 fill:#ccf,stroke:#333
    style Section 3 fill:#cfc,stroke:#333
    style Section 4 fill:#fcc,stroke:#333
    style Section 5 fill:#ffc,stroke:#333
    style Section 6 fill:#cfc,stroke:#333
    style Section 7 fill:#fcc,stroke:#333
    style Section 8 fill:#cfc,stroke:#333
    style Section 9 fill:#fcc,stroke:#333
    style Section 10 fill:#cfc,stroke:#333

Les entretoises [F1], [F2] ou [F3] doivent remplir les trous encastrés à l'arrière du téléviseur, tout en maintenant les supports pour téléviseur aussi près que possible du téléviseur.

Pièces et quincaillerie fournies pour l'étape 2

Cette cheville est destinée UNIQUE-MENT aux murs en béton ou en briques. NE PAS les utiliser dans du plâtre ou sur des montants en bois.

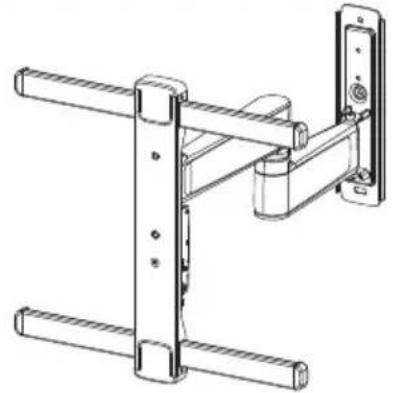

Étape 2 : Montez l'ensemble de bras / plaque murale sur le mur

Option A : Pour les montants en bois, suivez les pages 24–25.

Option B : Pour un mur en béton solide ou en blocs de béton, suivez les pages 25-26.

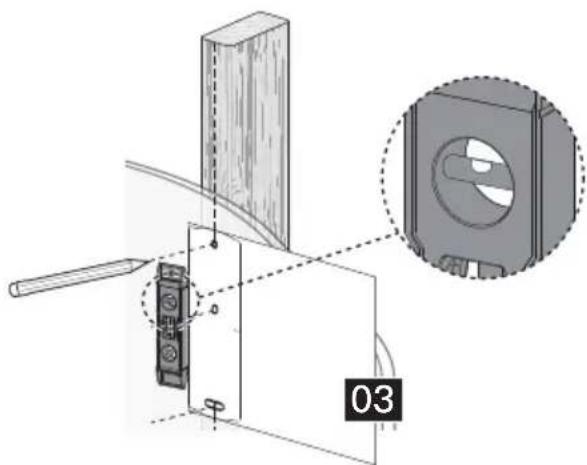

Option A

Détecteur de montants (NON inclus)

Alène (NON inclus)

Crayon (NON inclus)

OR

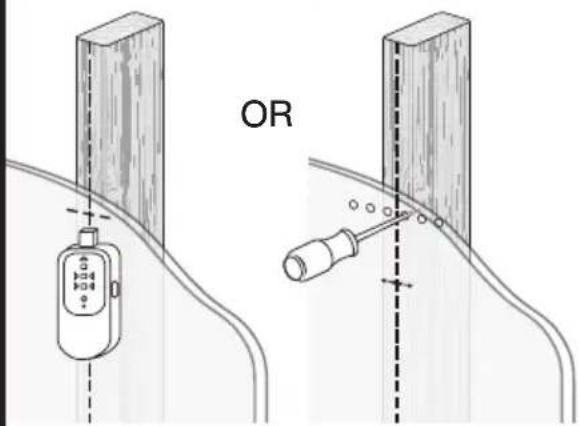

Utilisez un détecteur de montants pour localiser les montants en bois, ou utilisez une alène pour trouver les bords. Marquez les positions des bords et du centre. Positionnez le gabarit de plaque murale [03] à la hauteur souhaitée et alignez les trous avec la ligne centrale du montant. Nivelez le gabarit de plaque murale [03] et marquez les trous.

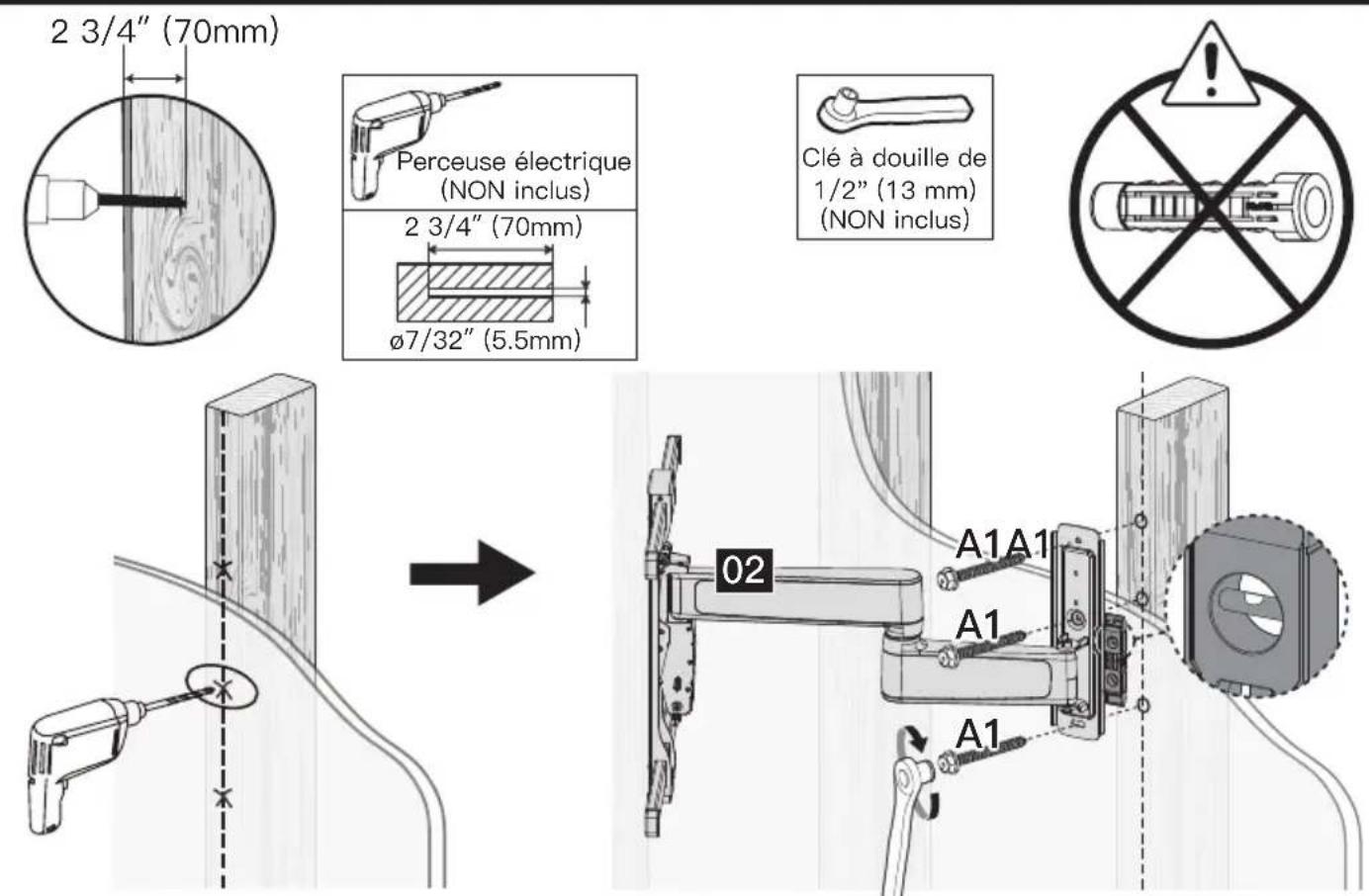

Percez 3 trous de pilote à l'aide d'une mèche de diamètre 7/32" (5,5 mm). Assurez-vous que la profondeur n'est pas inférieure à 2 3/4" (70 mm). Montez l'ensemble de bras / plaque murale [02] sur le mur à l'aide des vis à bois [A1]. Serrez les vis à bois uniquement jusqu'à ce qu'elles soient fermement fixées contre la plaque murale (NE PAS trop serrer).

Option B

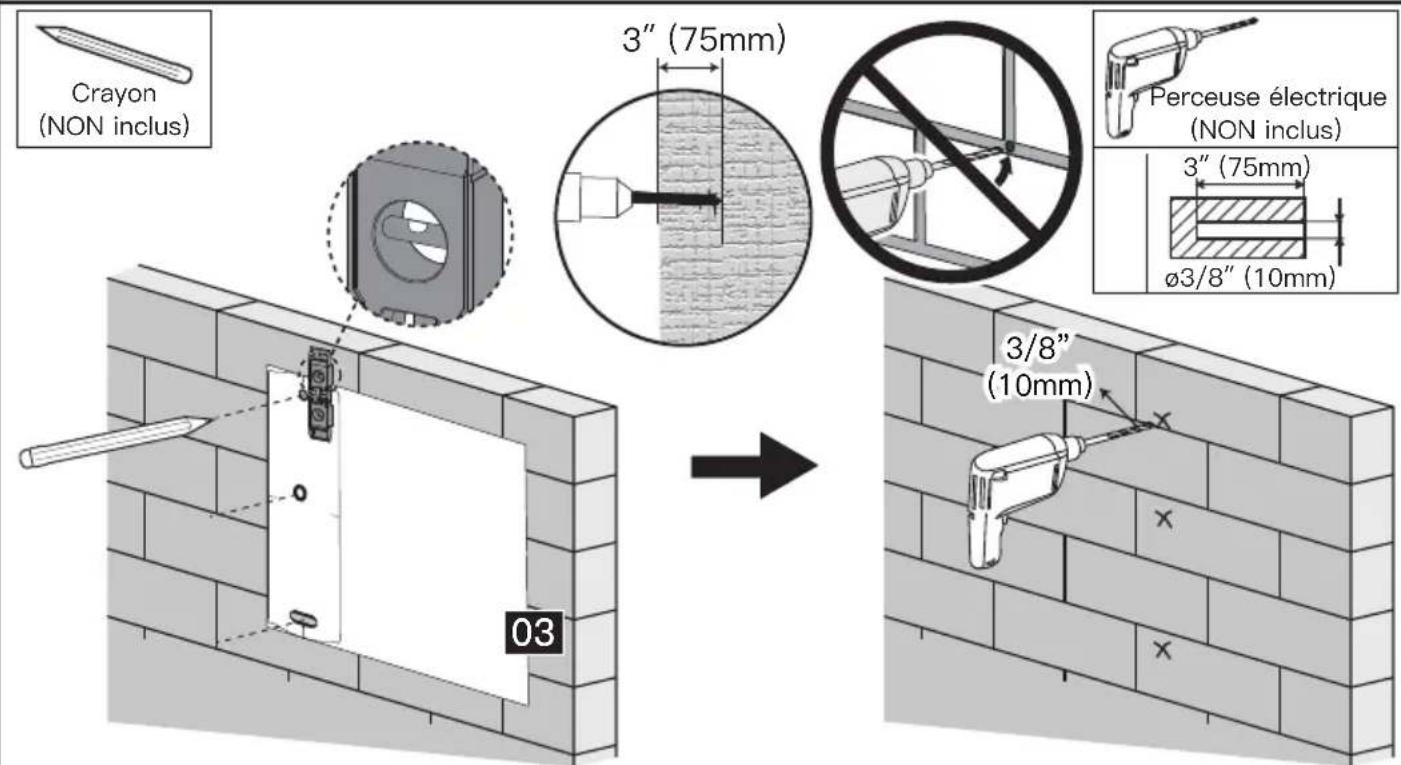

Crayon (NON inclus) 3" (75mm) Perceuse électrique (NON inclus) 3" (75mm) Ø3/8" (10mm) 3/8" (10mm) 03

Positionnez le gabarit de plaque murale [03] à la hauteur souhaitée. Nivelez le gabarit et marquez les trous. Percez 3 trous de pilote à l'aide d'une mèche de diamètre 3/8" (10 mm). Assurez-vous que la profondeur n'est pas inférieure à 3" (75 mm). Ne percez jamais dans le mortier entre les blocs ou les briques.

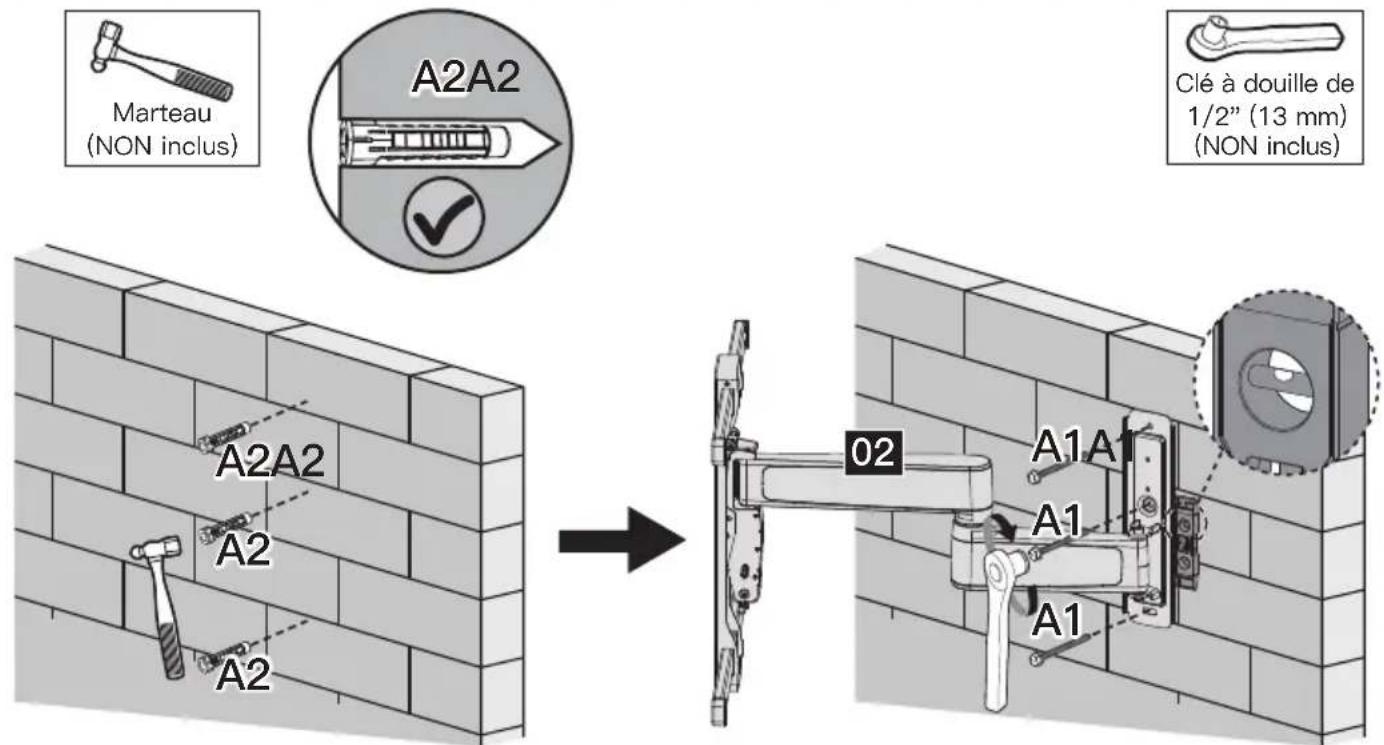

Marteau (NON inclus) A2A2 Clé à douille de 1/2" (13 mm) (NON inclus) A2A2 A2 A2 02 A1A1 A1 A1

Utilisez un marteau pour enfoncer les chevilles [A2] dans les trous percés. Assurez-vous que les chevilles sont enfoncées au ras de la surface en béton ou en briques. Montez l'ensemble de bras / plaque murale [02] sur le mur à l'aide des vis à bois [A1] et des chevilles [A2]. Serrez les vis à bois [A1] uniquement jusqu'à ce qu'elles soient fermement fixées contre la plaque murale (NE PAS trop serrer).

Pièces et quincaillerie fournies pour l'étape 3

Grand couvercle de panneau mural

04 × 2

Petit couvercle de panneau mural

05 x 1

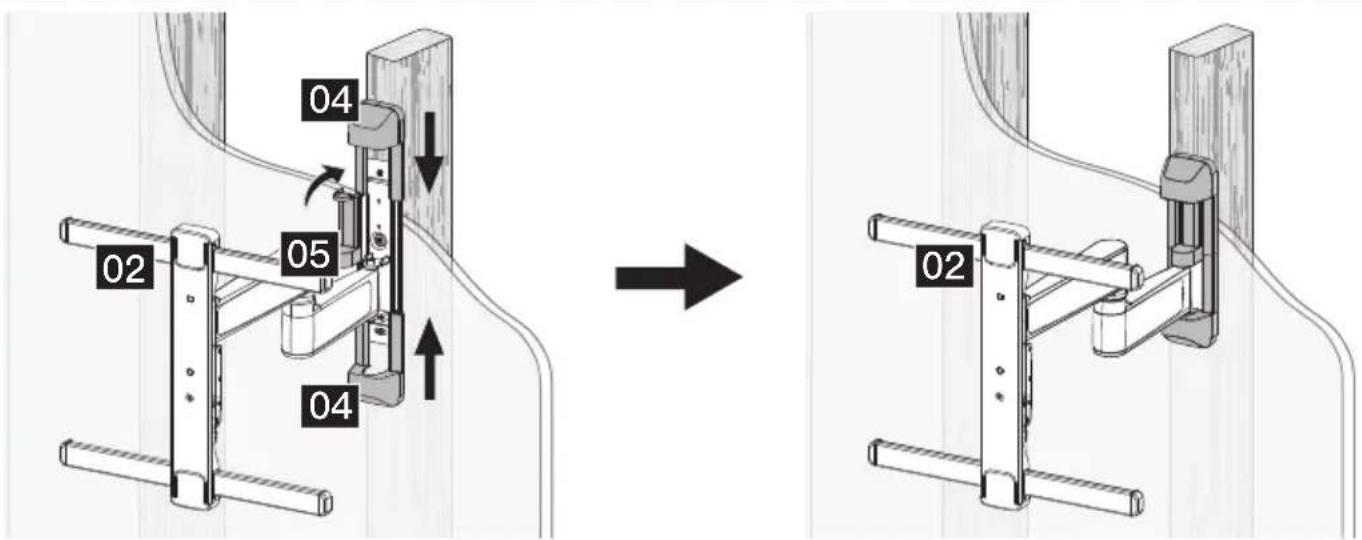

Étape 3 : Montez le couvercle de panneau mural sur la plaque murale

02 04 05 04 02

Après avoir solidement installé la plaque murale [02] sur le mur, il est nécessaire d'installer deux couvercles de panneau mural [04] et [05] de tailles différentes sur la plaque murale.

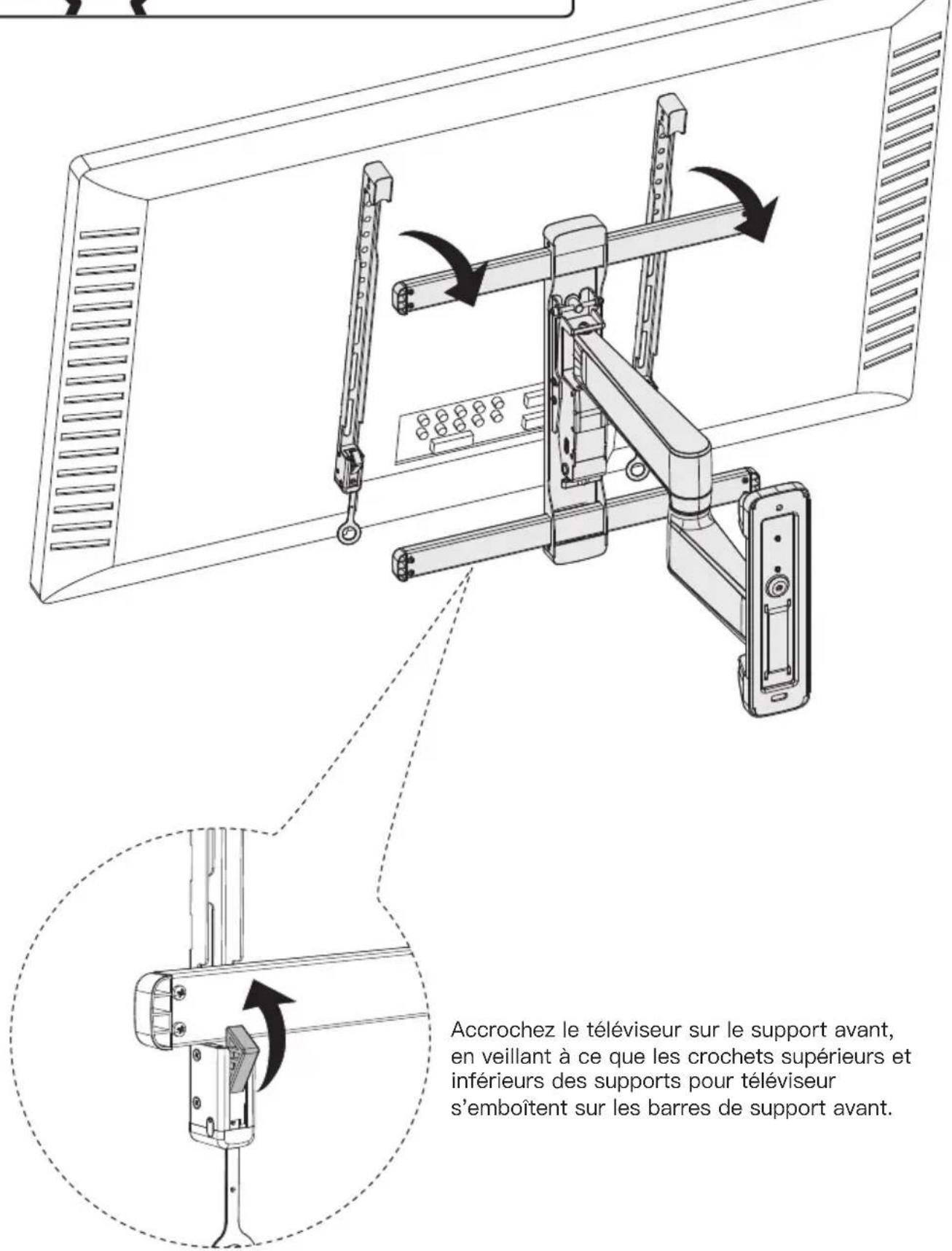

Étape 4 : Accrochez le téléviseur sur le support avant

LOURD ! Vous pourriez avoir besoin d'aide pour cette étape.

Accrochez le téléviseur sur le support avant, en veillant à ce que les crochets supérieurs et inférieurs des supports pour téléviseur s'emboîtent sur les barres de support avant.

Accrochez le téléviseur sur le support avant, en veillant à ce que les crochets supérieurs et inférieurs des supports pour téléviseur s'emboîtent sur les barres de support avant.

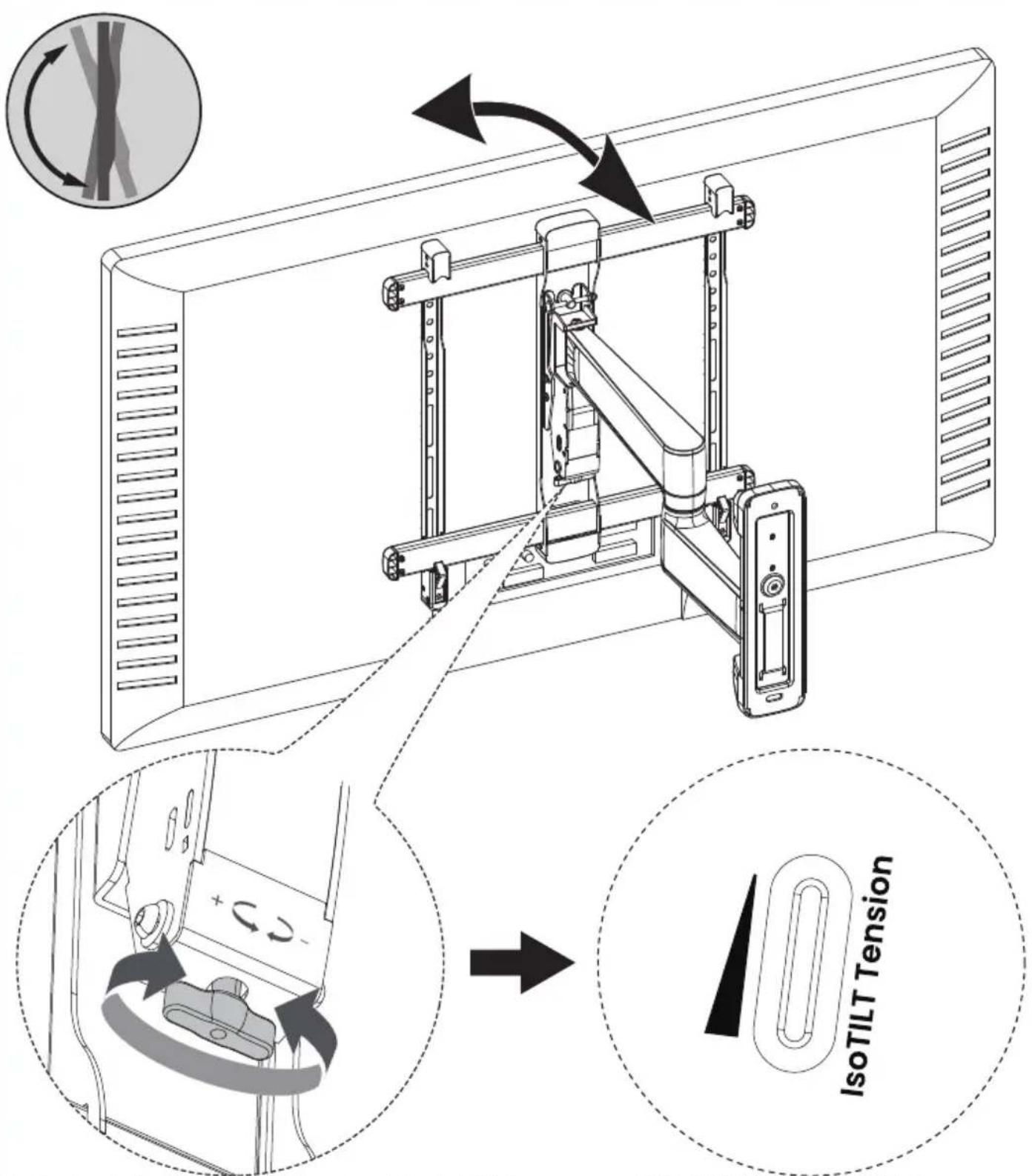

Étape 5 : Réglage d'inclinaison

1. Ajustez le bouton en fonction du poids du téléviseur. Cela permettra au téléviseur de rester à n'importe quel angle d'inclinaison.
2. Dans le sens des aiguilles d'une montre augmentera la tension pour correspondre aux téléviseurs plus lourds, ce qui déplacera l'indicateur vers le bas.
3. Dans le sens inverse des aiguilles d'une montre pour réduire la tension afin de correspondre aux téléviseurs plus légers, ce qui déplacera l'indicateur vers le haut.

REMARQUE : Pour les téléviseurs plus lourds, l'indicateur devrait être vers le bas, et pour les téléviseurs plus légers, l'indicateur devrait être vers le haut.

Pièces et quincaillerie fournies pour l'étape 6

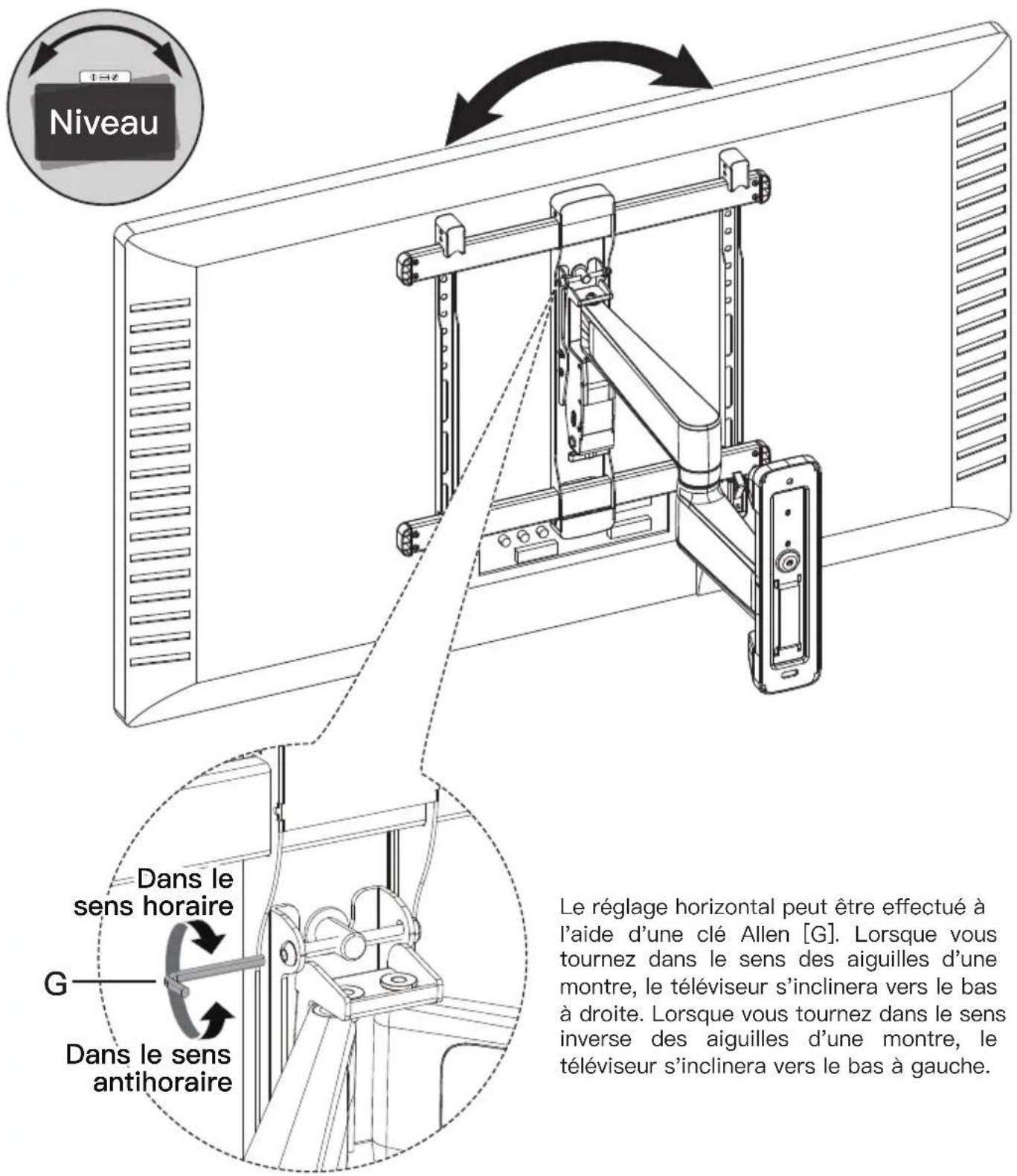

Étape 6 : Réglage de niveau

Niveau Dans le sens horaire G Dans le sens antihoraire Le réglage horizontal peut être effectué à l'aide d'une clé Allen [G]. Lorsque vous tournez dans le sens des aiguilles d'une montre, le téléviseur s'inclinera vers le bas à droite. Lorsque vous tournez dans le sens inverse des aiguilles d'une montre, le téléviseur s'inclinera vers le bas à gauche.

Le réglage horizontal peut être effectué à l'aide d'une clé Allen [G]. Lorsque vous tournez dans le sens des aiguilles d'une montre, le téléviseur s'inclinera vers le bas à droite. Lorsque vous tournez dans le sens inverse des aiguilles d'une montre, le téléviseur s'inclinera vers le bas à gauche.

Étape 7 : Gérez les câbles

Avant d'organiser les câbles, il est nécessaire de d'abord retirer le cache en plastique situé sous le bras dans la direction indiquée sur le schéma. Ensuite, placez les câbles à l'intérieur du bras.
