| Type de produit | Moniteur couleur LCD |
| Marque | Eizo |
| Modèle | FlexScan EV2410R |
| Taille de l'écran | 24 pouces (61 cm) |
| Résolution native | 1920 x 1200 (WUXGA) |
| Connectivité | DisplayPort, USB (USB-A vers USB-B) |
| Alimentation | 100-240 V CA, 50/60 Hz |
| Consommation électrique | Économe en énergie (ENERGY STAR) |
| Poids du moniteur (avec pied) | Environ 7 kg |
| Poids du moniteur (sans pied) | Environ 5 kg |
| Dimensions (avec pied, L x H x P) | Environ 552 x 385 x 245 mm |
| Dimensions (écran seulement) | Environ 552 x 362 x 62 mm |

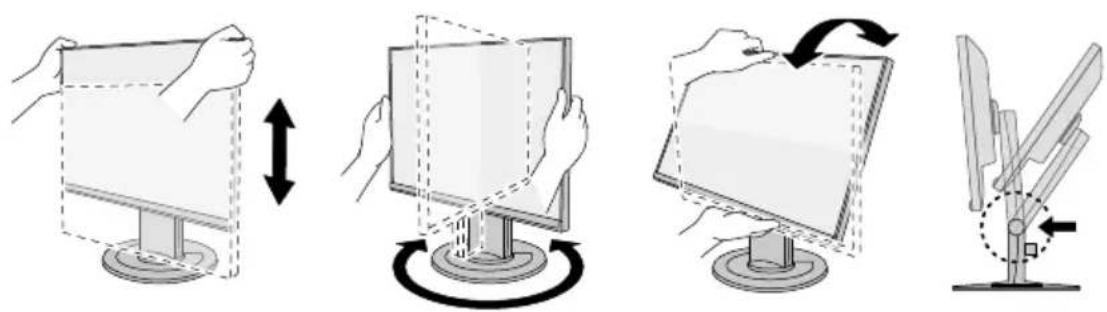

| Réglages du pied | Hauteur, inclinaison, pivot, rotation |
| Montage VESA | 100 x 100 mm, compatible bras ou support |
| Angle d'inclinaison | De -5° à +35° environ |
| Rotation paysage/portrait | Oui, pivot à 90° |
| Entretien | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Sécurité | Ne pas appuyer sur l'écran, éviter les chocs. Utiliser le verrouillage du pied. |
| Garantie | 5 ans ou 30 000 heures (première échéance) |
| Normes environnementales | ENERGY STAR, TCO Certified |
| Pays de fabrication | Japon (Eizo Corporation) |
FOIRE AUX QUESTIONS - FlexScan EV2410R EIZO
Questions des utilisateurs sur FlexScan EV2410R EIZO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice FlexScan EV2410R - EIZO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FlexScan EV2410R de la marque EIZO.
MODE D'EMPLOI FlexScan EV2410R EIZO
Manuel d'utilisation - Guide d'installation
FlexScan® EV2410R
Moniteur couleur LCD
Procedure dinstallation 2
Fixation d'un bras de moniteur 6
GARANTIE LIMITÉE 10
Regulatory Compliance Notice.
Hinweise zur Auswahl des richtigen Schwenkarms fur ihren Monitor.
Hinweis zur Ergonomie. ii
Information for Radio Interference . 3
ENERGY STAR
TCO Certified iv
Product Information
Recycling Information.. vi
Contact Addresses ix
Important
Veuillez lire attentivement les PRECAUTIONS, ce Guide d'installation ainsi que le Manuel d'utilisation, afin de vous familiariser avec ce produit et de l'utiliser efficacement et en toute sécurité. Veuillez conserver ce guide pour reference ultérieure.
1
^1^2^*2
PP200 (DisplayPortTM - DisplayPort)
UU200SS (USB-A-USB-B)
Attaché de façade d'écran ^*3
^1 Les instructions de fixation du pied sont fournies dans les « Instructions de montage » séparées.
2 Non inclus si vous avez acheté le moniteur de type montage libre.
*3 Incluse uniquement avec le moniteur à montage libre.

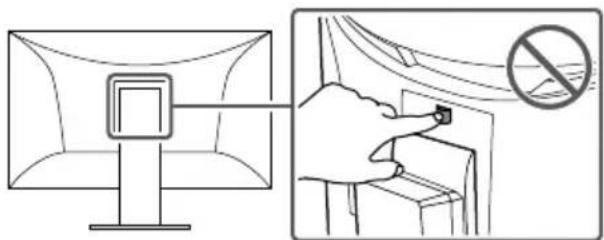

ATTENTION
Le bouton de verrouillage est utilisé uniquement pour retarder le pied du moniteur. Dans d'autres cas, l'utilisation du bouton de verrouillage pourrait entraîner des dommages au produit ou des blessures personnelles parce que le moniteur est détaché du pied.
2

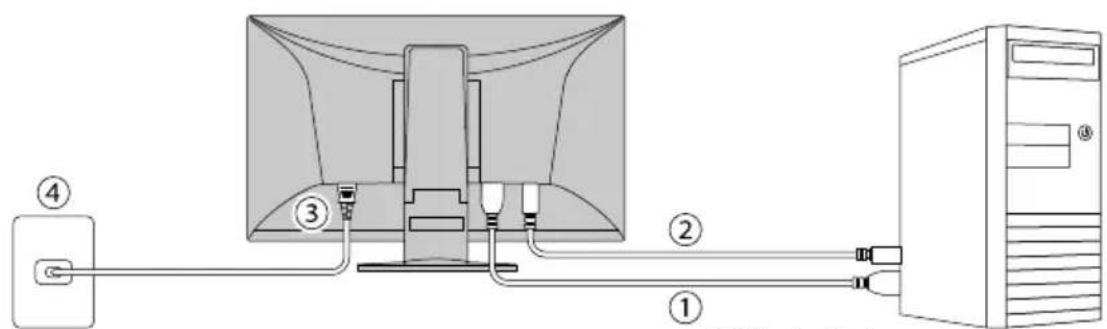

① DisplayPort
② USB-A - USB-B
3

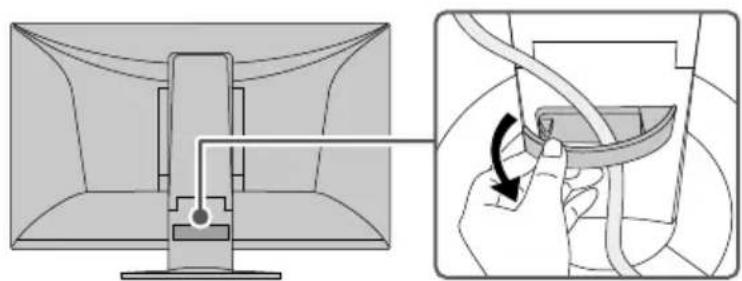

4

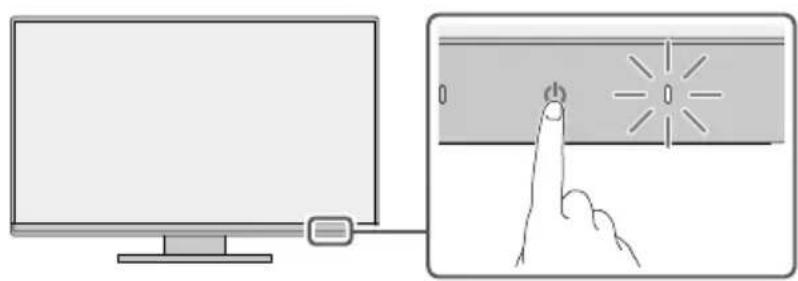

5

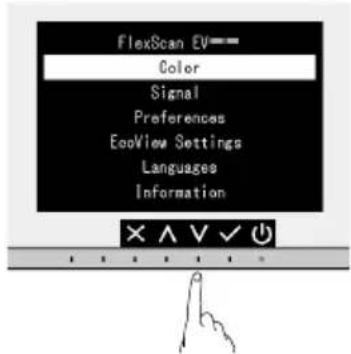

6

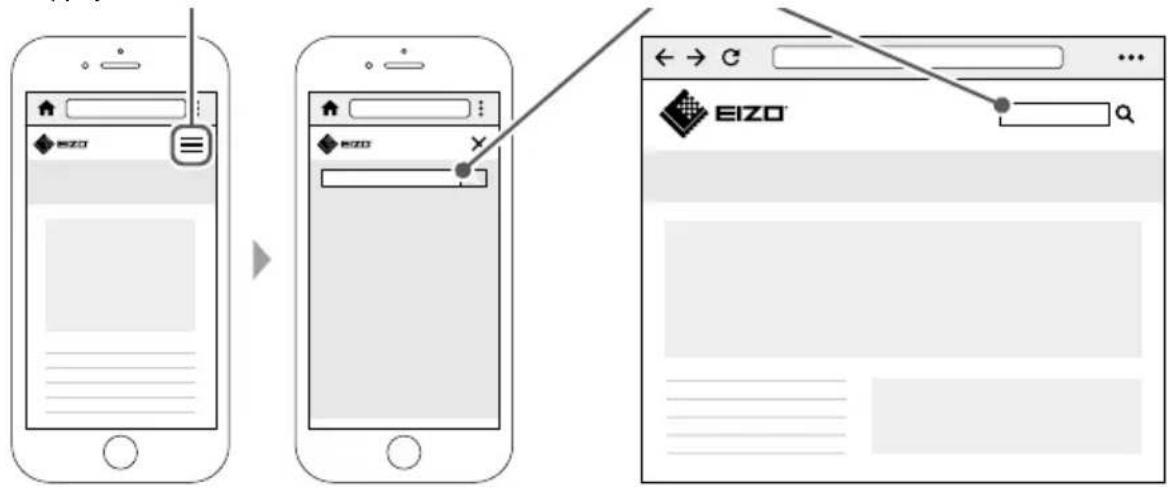

Pour obtenir les toutes dernières informations relatives au produit, dont le « Manuel d'utilisation », reportez-vous à notre site web : www.eizoglobal.com
Appuyez sur l'icone de menu Zone de recherche
Fixation d'un bras de moniteur
Ce produit peut etre remplace par un autre bras ou pied en retirant la piece du pied 1.
Bras et pieds pouvant etre fixés
Les bras et pieds pouvant etre fixes sont les suivants.
| Produits EIZO Reportez-vous au site web d'EIZO (www.eizoglobal.com). | |
| Produits d'autres fabricants | Bras ou pieds conformes à la norme VESA et respectant les conditions suivantes - Espacement entre les trous de vis de piece de montage : 100 mm × 100 mm - Dimensions externes de piece de montage : 122 mm × 122 mm ou plus petites - Epaisseur de la plaque : 2,6 mm - Poids supporté : suffisamment solide pour supporter le poids du moniteur et des accessoires tels que les câbles. |
Conditions d'installation
Les sens d'installation et les plages d'angle d'inclinaison possibles sont les suivants.
| Orientation Angle d'inclinaison | |
| Entre 45° vers le haut et 45° vers le bas |
Lors de l'utilisation entre 5^ et 45^ vers le bas
Lorsque le moniteur est installé sur un mur ou suspendu au plafond orienté entre 5^ et 45^ vers le bas, assurezvous d'installer l'« attache de façade » sur le moniteur. Si vous utilisez le moniteur sans avoir installé l'attache de façade, la surface avant de l'écran du moniteur est susceptible de se détacher. De plus, il ne sera pas couvert par la garantie du produit. Pour savoir comment installer l'attache de façade, reportez-vous à la page 8. Certains modèles ne sont pas équipés d'une attache de façade. Si vous en avez besoin, veillez contacter le groupe EIZO ou votre distributeur local.
www.eizoglobal.com/contact/
| Méthode d'installation Angle d'inclinaison | ||
| Fixation murale | Fixation au plafond | Fixation à un bras |
| Entre 5° et 45° vers le bas | ||
*1 Si vous avez achetié le moniteur sans support, le pied n'est pas inclus.
Installation d'un bras ou d'un pied
Si vous avez achete le moniteur sans support, ignorez les etapes 1 à 3.
- Reglez le moniteur à sa hauteur maximale.
Attention
-
Si le moniteur n'est pas à sa hauteur maximale, il est possible que la hauteur de celui-ci se modifie accidentellement lors du retrait du pied. Cela peut entraîner des blessures ou des dommages.
-
Déposez un chiffon doux sur une surface stable et placez le moniteur dessus, écran vers le bas.
Attention
Veillez a ne pas appuyer sur I'ecran avec les mains et a ne pas vous coincer les doigts.

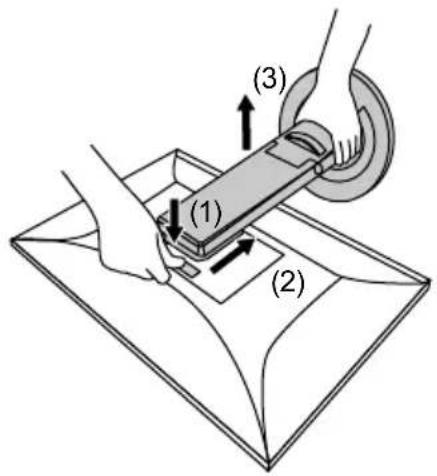

- Pendant que vous appuyez sur le bouton de verrouillage (1), maintenez fermement l'axe du pied, puis faites glisser le pied vers le socle inférieur (2). Soulevez ensuite le pied (3).
Attention
Il y a une partie saillante sur la piece d'emboitement du pied qui a ete retire. Veillez a ne pas toucher la piece d'emboitement .
- Une fois le pied retire, ne le manipulez pas vers le haut ou le bas. Vous risqueriez de vous blesser ou d'endommager l'appareil.
- Installez le bras ou le pied sur le moniteur.
Pour la méthode d'installation, reportez-vous au Manuel d'utilisation du bras ou du pied.
Pour l'installation, utilisez des vis du commerce qui repondent aux conditions suivantes :
Diametre nominal : M4
- Longueur: entre 7,3 et 10,1 mm (en cas d'utilisation d'une rondelle, ajouter l'épaisseur de la rondelle) Fixation du pied d'origine
Attention
Vérifiez régulierement le serrage des vis. Si les vis ne sont pas suffisamment serrées, le moniteur est susceptible de se detacher, ce qui peut entraîner des blessures ou endommager l'appareil.

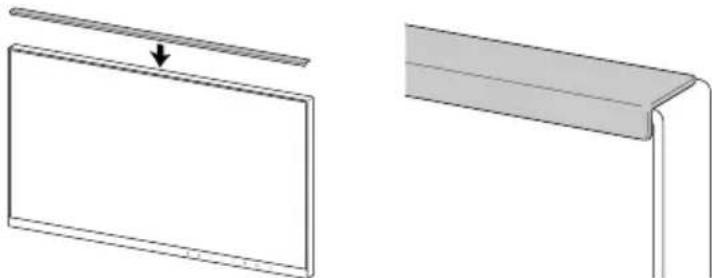

Méthode d'installation de l'attache de façade
Lors de l'installation du moniteur orienté entre 5^ et 45^ vers le bas, installez l'« attache de façade » sur le moniteur.
Emplacement d'installation
Procedure d'installation
Attention
Lors de I installation d'une attache de facade, veilz a ne pas appuyer sur l'ecran avec les mains. Vos risquez de le raver ou de I'endommager.
- Ne réutilisez pas une attache de façade d'écranAAParavant retiree d'un moniteur. N'utilisez pas non plus une attache de façade d'écran dont le cote adhesif est sale ou contaminé de toute autre façon, car une contamination en réduit l'adherence.
- Essuyez soigneusement la partie supérieure du moniteur à l'aide d'un chiffon de nettoyage ou similaire.
- Retirez la pellicule du ruban adhésif double face de l'attache de façade d'écran.
- Alignez un coin de l'attache de façade d'écran avec l'intérieur du cadre, en vous assurant que le ruban adhésiF double face de l'attache de façade ne colle pas au moniteur.
-
Installez l'attache de façade d'écran à l'emplacement ainsi déterminé, en veillant à ne pas laisser d'espace entre la surface du panneau LCD et l'attache de façade d'écran.
-
À l'aide de votre doigt, frottez fermement sur la surface supérieure de l'attache de façon d'écran afin d'assurer l'adherence.
Vérifiez que l'attache de façon d'écran est solidement collée.
GARANTIE LIMITÉE
EIZO Corporation (ci-apres dénomme « EIZO ») et les distributeurs autorisés par EIZO (ci-apres dénommés « Distributeurs »), sous réserve et conformément aux termes de cette garantie limitee (ci-apres dénommée « Garantie »), garantissant à l'acheter initial (ci-apres dénomme « Acheteur initial ») du produit spécifique dans la presente (ci-apres dénomme « Produit ») acheté auprès d'EIZO ou de Distributeurs agreés EIZO, que EIZO et ses Distributeurs auront pour option de réparer ou remplacer gratuitement le Produit si l'Acheur initial constate, pendant la Période de garantie (définie ci-dessous), qu'il y a un dysfonctionnement ou que le Produit a subi un dommage dans le cadre d'une utilisation normale du Produit conformément à la description du mode d'emploi du Produit (ci-apres dénomme « Manuel d'utilisation »).
La durée de la presente Garantie est de cinq (5) ans à compter de la date d'achat du Produit ou de 30 000 heures d'utilisation, selon la première échéance (ci-après dénommée la « Période de Garantie »). EIZO et ses Distributeurs déclinent toute responsabilité ou obligation concernant ce Produit face à l'Acheteur initial ou à toute autre personne à l'exception de celles stipulées dans la presente Garantie.
EIZO et ses Distributeurs cesseront de détenir ou conserver toutes les pieces (en excluant les pieces de conception) du produit à l'expiration de cinq (5) années après que la production du Produit se soit arrêtée. Lors d'une réparation du Produit, EIZO et les Distributeurs utilisieront des pieces de rechange conformes à nos normes QC. Si l'unité ne peut pas être réparée en raison de son état ou de la rupture de stock d'une piece ajustée, EIZO et ses Distributeurs peuvent proposer le remplacement par un produit aux performances équivalentes au lieu de le réparer.
La Garantie est valable uniquement dans les pays ou les territoires ou se trouvent les Distributeurs. La Garantie ne limite aucun des droits reconnus par la loi à l'Actheur initial.
Nonobstant toute autre clause de cette Garantie, EIZO et ses Distributeurs n'auront d'obligation dans le cadre de cette Garantie pour aucun des cas enumerés ci-dessous:
(a) Tout défaut du Produit resultant de dommages occasionnés à cause de poussière incrustée ou lors du transport, d'une modification, d'une alteration, d'un abus, d'une mauvaise utilisation, d'un accident, d'une installation incorrecte, d'un désastre, de la poussière incrustée, d'un entretien et/ou d'une réparation incorrects effectués par une personne autre que EIZO ou ses Distributeurs;
(b) Toute incompatibilité du Produit résultat d'améliorations techniques et/ou réglementations possibles ;
(c) Toute déterioration du capteur, y compris la valeur de mesure du capteur;
(d) Tout défaut du Produit causé par des apparciels externes ;
(e) Tout défaut du Produit résultat resultant d'une utilisation dans des conditions environnementales non prévues par EIZO ;
(f) Toute dépréciation des fixations du Produit (par ex. câbles, Manuel d'utilisation, CD-ROM, etc.);
(g) Toute déterioration des consommables, et/ou accessoires du Produit (par ex. piles, télécommande, crayon tactile, etc.);
(h) Toute déterioration ou décoloration extérieure du Produit, y compris de la surface du panneau LCD, de l'écran tactile et de l'écran de protection;
(i) Tout défaut du Produit causé par le placement dans un endroit où il pourrait être affecté par de fortes vibrations ou chocs;
(j) Tout défaut du Produit causé par un écoulement du liquide contenu dans les piles;
(k) Toute déterioration des performances d'affichage causée par la déterioration des éléments consommables tels que le panneau LCD et/ou le rétroéclairage, etc. (par exemple des changements de luminosité, des changements de l'uniformité de la luminosité, des modifications de couleur, des changements de l'uniformité des couleurs, des défectuosités de pixels y compris des pixels brûlés, etc.);
(I) Toute détérioration ou dysfonctionnement du ventilateur de refroidissement causé par de la poussière incrustée.
Pour bénéficier d'un service dans le cadre de cette Garantie, l'Acheur initial doit renvoyer le Produit port payé, dans son emballage d'origine ou tout autre emballage approprié offrant un degré de protection équivalent, au Distributeur local, et assume la responsabilité des dommages et/ou perte possibles lors du transport. L'Acheur initial doit partager une preuve d'achat du Produit compensant sa date d'achat pour bénéficier de ce service dans le cadre de la Garantie.
La Période de garantie pour tout Produit remplaça et/ou réparé dans le cadre de cette Garantie expirera à la fin de la Période de garantie initiale.
EIZO OU SES DISTRIBUTeurs NE SAURAIENT ETRE TENUS RESPONSABLES DES DOMMAGES OU PERTES DE DONNÉES OU D'AUTRES INFORMATIONS STOCKÉES DANS UN MÉDA QUELCONQUE OU UNE AUTRE PARTIE DU PRODUIT RENVOYÉ À EIZO OU AUX DISTRIBUTeurs POUR RÉPARATION.
EIZO ET LES DISTRIBUTeurs DÉCLINENT TOUTE AUTRE GAR ANTIE, EXPlicitE OU IMPLICITE, CONCERNANT LE PRODUIT, Y COMPRIS ET SANS S'Y LIMITER, SA QUALITÉ, SES PERFORMANCES, SA QUALITÉ MARCHANDE OU SON ADAPTATION À UN USAGEPARTICULIER.
EN AUCUN CAS, EIZO OU SES DISTRIBUTeurs NE SERONT RESPONSABLES DES DOMMAGES FORTUIITS, INDIRECTS, SPECAUX, INDuits, OU DE TOUT AUTRE DOMMAGE QUEL QU'IL SOIT (Y COMPRIS, SANS LIMITATION, LES DOMMAGES RÉSULTANT D'UNE PERTE DE PROFIT, D'UNE INTERRUPTION D'ACTIVITÉS, D'UNE PERTE DE DONNÉES COMMERCIALES, OU DE TOUT AUTRE MANQUE À GAGNER) RÉSULTANT DE L'UTILISATION OU DE L'INCAPACITE D'UTILISER LE PRODUIT OU AYANT UN RAPPORT QUELCONQUE AVEC LE PRODUIT, QUE CE SOIT SUR LA BASE D'UN CONTRAT, D'UN TORT, D'UNE NÉLGENCE, D'UNE RESPONSABILITÉ STRICTE OU AUTRE, MÈME SI EIZO OU SES DISTRIBUTeurs ONT ÉTÉ AVERTIS DE LA POSSIBILITÉ DE TELS DOMMAGES.
CETTE LIMITATION INCLUT AUSSI TOUTE RESPONSABILITÉ QUI POURRAIT ÉTRE SOULEVÈE LORS DES RECLAMATIONS D'UN TIERS CONTRÉ L'ACHETEUR INITIAL. L'ESSENCE DE CETTE CLAUSE EST DE LIMITER LA RESPONSABILITÉ POTENTIELLE DE EIZO ET DE SES DISTRIBUTeurs RÉSULTANT DE CETTE GARANTIE LIMITÉE ET/OU DES VENTES.
FlexScan® EV2410R
ZBeTHoJ XXK-MOHHTOp
Iopraok deictbn npn hactpoKe. 2
PnKpeIeHne KpOHTeHa MoHTopa. 6
OgPAHnueHHaIgAPAHTna 10
Regulatory Compliance Notice.
Hinweise zur Auswahld des richtigen Schwenkarms fur Ihren Monitor
1. Hinweis zur Ergonomie 2
Information for Radio Interference 3
ENERGY STAR
TCO Certified .
Product Information
Recycling Information.. vi
Contact Addresses ix
BaxHo!
BnmaTeNbHO npouHtaiTe MEPbI IPEIOCTOPOXHOCTN, hactoJee PykoBoCTBO no yctaHOBKe nPykoBoCTBO NOb30BaTeJI N 03HaKOMbTecb C npabINamn 6e3OnaCHOH N 3ΦΦeKTHBHO NKcIIyatauH.

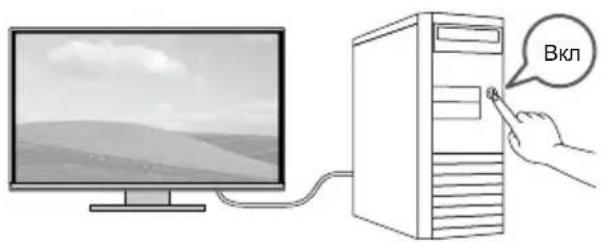

Порадок.Deяствий ри настpoшke
1
*1*2*2
PP200
(DisplayPortTM - DisplayPort)
UU200SS
(USB-A - USB-B)
Kpaeba onopa
^1 Последоватьность DeястBNI NO Kpeпелю CTои КрИВeDEHa B OTдeльHOM DOkymente «Инстукци no cборke».
2 He BxOJNT B KOMNJIeKt, ecn npno6peTeHHb MOHITOp OCHaUeH CBO6oHbIM KpeJIeHMeM.
^*3 BXOJNT TONbKO B KOMNNEKT MOHITOPa CO CBO6OdHBIM TINOM MOHTaxa.
BHIMAHHE
KhoNka 6IokpOBKn IcnoJIb3yeTcra ToIbKO dIa ChrTa CToIKn C MOHITopa. BdpYnx clyyax
ICNOJb3OBAHHe KHOKN 6IokpOBKn MoKe T npBecTn K NOBpeXdeHIO N3dEINr INI TpaBMIpOBaHIO
BCJeDCTBne OTCoeDInHeHr MOHITopa OT CTOnKn.
2
① DisplayPort
② USB-A - USB-B
3
4
5
6
7 IocneHIO IHOpMaIO 6 n3eIN, B TOM YnCNe «PyKOBoCTBO NOIb3OBaTeJIa», MoXHO NOnyUHTb Ha Hauem Be6-caIte : www.eizoglobal.com
KochnTeCb 3HaUKa MeHIO NJIe NONCKa
EIZO Corporation est partenaire du programme ENERGY STAR, et assure sous sa responsabilité la conformité de ce produit aux recommandations d'économie d'énergie ENERGY STAR.
La consommation d'énergie peut augmenter en fonction des paramètres du produit et des conditions de connexion.
YBbIycb npTHePOM KOMNaHn ENERGY STAR, Kopnpaunia EIZO Corporation yctaHOBNa, YTO daHHbI npOdyKT BbIOJIHReT yka3aHn KOMNaHn ENERGY STAR no paauHOJIbHomy notpe6JeHNIO 3Heprn.
Iotppe6IeMaMOUHOCTb MOKeT yBeJIuHTbcra B 3aBcHMoCTn OT HAcTpOeK yCtpoiCTBa N ycNobNIoKluOeHn.
TCO Certified
Le logo « poubelle barrée » indique que le produit ne doit pas etre jete comme un déchet non trié mais doit être collecté séparément pour la valorisation et le recyclage. Veuillez contacter un distributeur ou une filiale de votre pays pour connaître les systèmes d'élimination appropriés et les systèmes de collecte disponibles pour le produit, y compris les cables. Les adresses des distributeurs sont répertoriées sur le site Web EIZO ci-dessous. www.eizoglobal.com
Pour les clients en Suisse, veuillez consultier le site Web suivant afin d'obtenir des informations sur le recyclage. www.swico.ch
