Caractéristiques techniques	Hotte aspirante intégrée CIARRA CBCB6765C, puissance d'aspiration élevée, design moderne.
Dimensions	Dimensions compactes adaptées à différents espaces de cuisine.
Type de filtre	Filtres à charbon et filtres métalliques lavables.

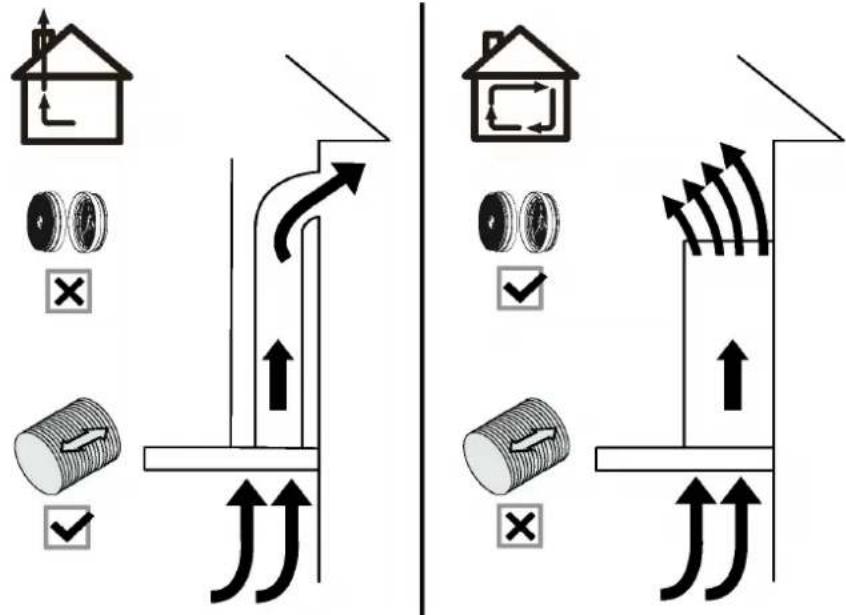

Modes de fonctionnement	Extraction et recyclage de l'air.
Niveaux de puissance	Plusieurs niveaux de puissance pour s'adapter aux besoins de cuisson.
Utilisation	Facile à utiliser avec des commandes intuitives.
Maintenance	Filtres à nettoyer régulièrement, entretien simple.
Sécurité	Équipée de dispositifs de sécurité pour éviter les surchauffes.
Informations générales	Idéale pour les cuisines modernes, design élégant et efficace.

FOIRE AUX QUESTIONS - CBCB6765C CIARRA

Comment installer le CIARRA CBCB6765C ?

Pour installer le CIARRA CBCB6765C, commencez par lire attentivement le manuel d'utilisation fourni. Assurez-vous d'avoir tous les outils nécessaires. Fixez le produit au mur à l'aide des vis et des chevilles fournies, en suivant les instructions étape par étape.

Quels types de filtres dois-je utiliser avec le CIARRA CBCB6765C ?

Le CIARRA CBCB6765C utilise des filtres à charbon actif pour l'absorption des odeurs. Assurez-vous d'acheter des filtres compatibles pour garantir une performance optimale.

Comment nettoyer le CIARRA CBCB6765C ?

Pour nettoyer le CIARRA CBCB6765C, débranchez l'appareil et utilisez un chiffon humide pour essuyer les surfaces extérieures. N'utilisez pas de produits abrasifs. Changez les filtres régulièrement pour maintenir un bon fonctionnement.

Le CIARRA CBCB6765C fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement du CIARRA CBCB6765C, surtout à des vitesses élevées. Si le bruit est anormalement fort, vérifiez que l'appareil est correctement installé et que rien ne bloque le ventilateur.

Où puis-je trouver des pièces de rechange pour le CIARRA CBCB6765C ?

Les pièces de rechange pour le CIARRA CBCB6765C peuvent être achetées sur le site officiel de CIARRA ou auprès de revendeurs agréés. Assurez-vous de vérifier la compatibilité avec votre modèle.

Comment réinitialiser le CIARRA CBCB6765C ?

Pour réinitialiser le CIARRA CBCB6765C, débranchez l'appareil de la prise électrique pendant environ 10 secondes, puis rebranchez-le. Cela devrait réinitialiser les paramètres de l'appareil.

Quelles sont les dimensions du CIARRA CBCB6765C ?

Les dimensions du CIARRA CBCB6765C sont de 60 cm de largeur, 50 cm de profondeur et 30 cm de hauteur. Vérifiez l'espace disponible avant l'installation.

Le CIARRA CBCB6765C est-il adapté pour une cuisine de petite taille ?

Oui, le CIARRA CBCB6765C est conçu pour s'adapter à des cuisines de différentes tailles, y compris les petites cuisines. Assurez-vous simplement de respecter les dimensions d'installation.

MODE D'EMPLOI CBCB6765C CIARRA

Chère Cliente, Cher Client: Merci beaucoup pour votre achat. Nous vous prions de lire ce mode d’emploi soigneusement avant de l’installation et la mise en service de cet appareil. Si vous avez des questions, veuillez nous contacter par cette adresse: E-mail: [e-mail] Table des matières Prescriptions de sécurité------------------------51-52 Spécification---------------------------------------53 Avant l’utilisation de la hotte aspiran--------------54 Préparations pour le mont--------------------------55 Montage----------------------------------------56-65 Installer la hotte ------------------------------------------56-64 Installer le filtre à charbon------------------------------------65 Fonctionnement ------------------------------------66 Nettoyage et entretien--------------------------67-69 Filtre à graisses----------------------------------------------67 Filtre à charbon----------------------------------------------67 Acier inoxydable---------------------------------------------67 Finition peinte------------------------------------------------67 Remplacement de LED -----------------------------------68-69 Dépannage-----------------------------------------70 Protection de l'environnement----------------------71 50FR Sécurité ! ATTENTION POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE AUX PERSONNES, OBSERVER CE QUI SUIT: N'utilisez cet appareil que de façon prévue par le fabricant. Si vous avez des questions, contactez le fabricant via le contact fourni dans la notice. Avant d'entretenir ou de nettoyer l'appareil, débranchez ou déconnecter la hotte de l'alimentation électrique. Cet appareil n'est pas été conçu pour être utilisé par des enfants et les personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expériences et de connaissances, à condition sous surveillance ou après le même ont été chargés par une personne responsable leur sécurité liée à l’utilisation sécuritaire de l’équipement et la compréhension des dangers qui lui sont inhérents. Les travaux d'installation et le câblage électrique doivent être effectués par une ou plusieurs personnes qualifiées conformément à tous les règlements et normes applicables, y compris la construction coupe-feu. Une quantité suffisante d'air est nécessaire pour une bonne combustion et l'évacuation des gaz par le conduit de fumée (cheminée) des appareils à combustible, afin d'éviter tout refoulement. Lors du perçage dans le mur ou le plafond, prenez garde à ne pas causer de dommages aux connexions électriques et/ou aux canalisations. Les conduits de ventilation doivent toujours évacuer vers l'extérieur. Pour évacuer l’air qui doit être éliminé respectez les réglementations des autorités compétentes locales. La mise à la terre de l'appareil est obligatoire. Lorsque les réglementations locales applicables comportent des exigences d'installation et/ou de certification plus restrictives, les exigences susmentionnées prévalent sur celles du présent document et l'installateur s'engage à s'y conformer à ses frais. Nettoyez fréquemment la hotte aspirante. Il ne faut pas faire accumuler la graisse sur les ventilateurs, les filtres ou dans les conduits d'évacuation.

AVERTISSEMENT: toute installation de vis et de dispositifs de

fixation non conformes à ces instructions peut entraîner des risques de décharges électriques. 51FR Sécurité

1. ÉTOUFFEZ LES FLAMMES avec un couvercle bien ajusté, une plaque

à biscuits ou un plateau métallique, puis éteignez la cuisinière. VEILLEZ À ÉVITER LES BLESSURES. SI LES FLAMMES NE S'ÉTEIGNENT PAS IMMÉDIATEMENT, ÉVACUEZ ET APPELEZ LES POMPIERS.

2. NE JAMAIS PRENEZ UNE POÊLE ENFLAMME - Vous pourriez vous

3. N'UTILISEZ PAS D'EAU, y compris des torchons ou des serviettes

humides - Il pourrait provoquer une violente explosion de vapeur.

4. Utilisez UNIQUEMENT un extincteur si:

a) Vous possédez un extincteur de classe ABC et vous savez vous en server. b) Le feu est petit et contenu dans la zone où il a commence. c) Les pompiers ont été appelés. d) Vous pouvez combattre le feu en tournant le dos à une sortie. ! AVERTISSEMENT Uniquement pour la ventilation générale. Ne pas utilisez pour évacuer des matières et vapeurs dangereuses ou explosives. Le moteur de votre hotte est équipé d'une surcharge thermique qui arrête automatiquement le moteur en cas de surchauffe. Le moteur redémarrera lorsqu'il aura refroidi. Si le moteur continue à s'arrêter et à redémarrer, contactez le Service Après-Vente. Respectez toujours les exigences du fabricant de l'appareil de cuisson en matière de besoins de ventilation. Afin de réduire le risque d'incendie et d'évacuer correctement l'air, veillez à canaliser l'air à l'extérieur - N'évacuez pas l'air dans des espaces situés à l'intérieur des murs ou du plafond ou dans des greniers, des vides sanitaires ou des garages. Portez des gants de travail et lunettes de sécurité pour toutes les opérations d'installation et d'entretien. Veuillez lire l'étiquette de spécification sur le produit pour de plus amples informations et exigences. 52FR Spécification

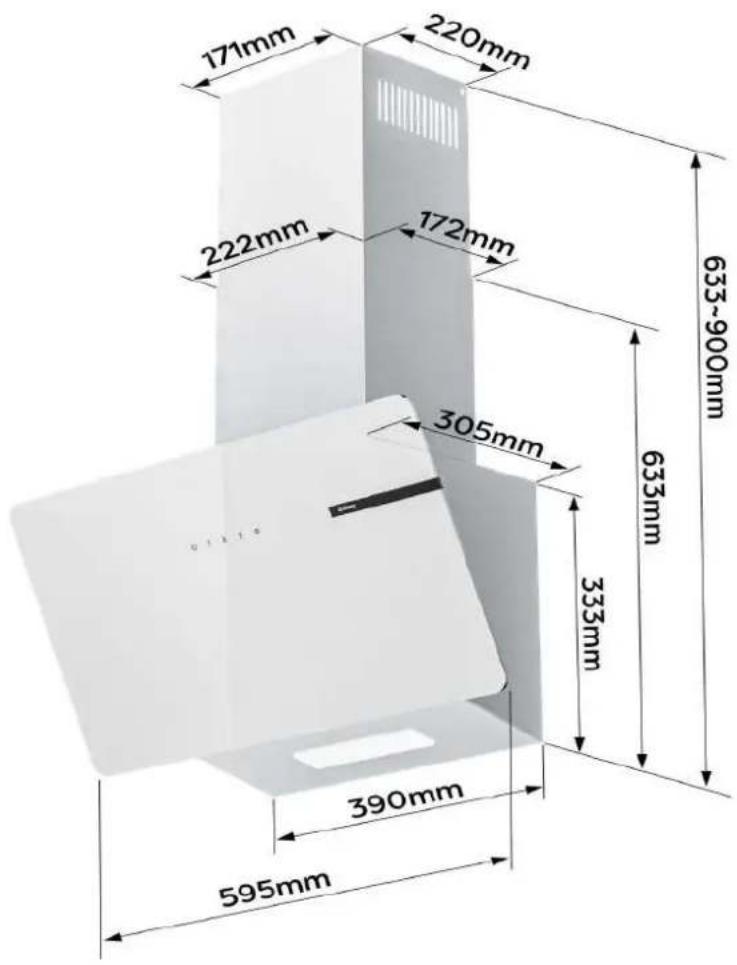

SKU Tension Puissance du moteur Puissance des lampes Dimensions de l'appareil Remarque: le fabricant se réserve le droit de modifier toute amélioration ou modification technologique sans préavis. 220V-240V~ 50Hz 1 x 1 W 1 x 85W 595*305*633~900mm (W x D x H) CBCS6765B CBCB6765B CBCS6765C CBCB6765CFR Avant l’utilisation de la hotte aspirante

Avertissement: Avant de procéder au montage, contrôlez qu'il

n'a pas été endommagé ou de pièces manquantes. En cas de problème, contactez notre Service Après-Vente. Respectez tous les réglementations et exigences en vigueur. Il faut installer la hotte par un technicien qualifié qui est responsable d'observer les distances d'installation spécifiés sur la plaque signalétique de série. Le fabricant décline toute responsabilité en cas d'installation incorrecte et n'accepte aucune responsabilité de la garantie de l'appareil en cas de dommages causés par un montage incorrect. Composants: Vous aurez besoin de ces outils pour le montage 1.Gants de protection 2.Règle horizontale 3.Mètre à ruban 4.Ruban adhésif double-face ou ruban 5.Tournevis cruciforme 6.Perceuse électrique et perceuse 8mm Part 1 : Cheville à expansion × 9Part 8 : Support de cheminée inférieure × 1Part 9 : Support de cheminée supérieure × 1Part 10 : Support mural × 1Part 11 : Corps de hotte × 1 Part 12 : Cheminée inférieure × 1Part 13 : Cheminée supérieure × 1Part 14 : Filtre à charbon × 2Part 2 : 4*30mm Vis X 9Part 3 : 4*8mm Vis X 6Part 4 : Conduit d’air en aluminium X 1Part 5 : Câble de serrage X 2Part 6 : Mode d'emploi X 1Part 7 : Schéma de montage X 1 54FR Préparations pour le montage Préparations pour le montage: a) Mode de ventilation Mode de recyclage: filtrer de l’air avec filtre à charbon (requis), les odeurs peuvent être éliminés et expulsé par le trou de ventilation supérieure, le tuyau d'évacuation n'est pas requis. Mode d'extraction: Vous pouvez installer le tuyau d'évacuation en aluminium de 1,5 m de long et 150 mm de diamètre pour l' expulser, celui qui est inclus dans le kit de montage. b) Utilisez au moins 60cm de tuyaux d’évacuation direct avant tout virage lorsque c'est possiblle. Plus de travaux de conduits seraient nécessaires pour de meilleures performances avec des conduits plus longs. c) Débrancher l'appareil de l'alimentation électrique avant de procéder à l'installation. 55FR Montage Installer la hotte (Eva cuation):

1) Retirez le film protecteur en polyéthylène de la hotte et/ou des

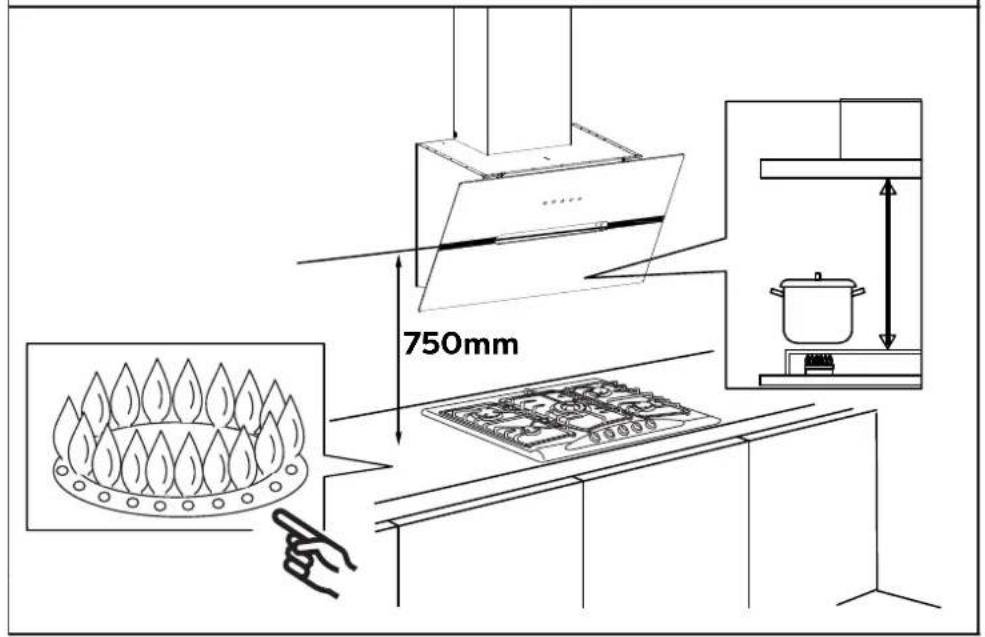

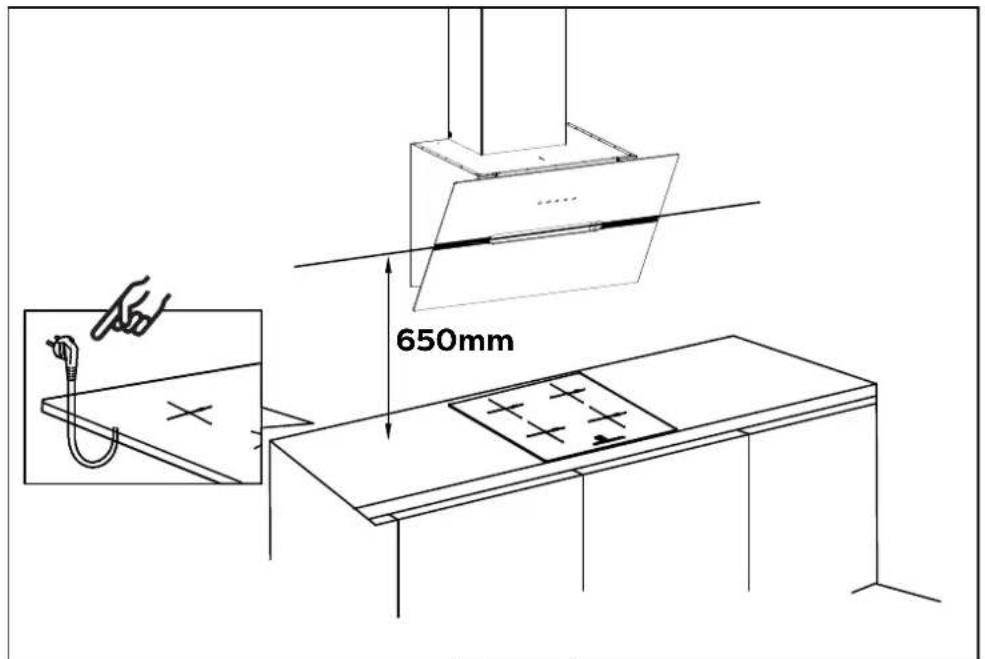

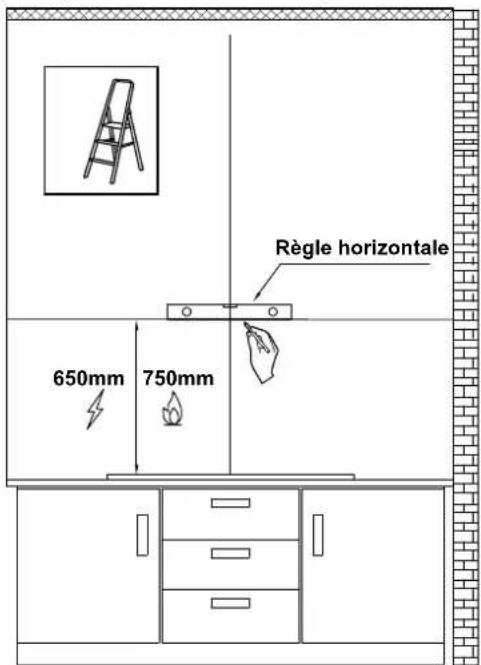

2) Hauteur d'installation proposé : 65 ~ 75 cm au-dessus de la table de

cuisson pour une meilleure aspiration. Hauteur requise au-dessus du table de cuisson à gaz : 750 mm; Hauteur requise au-dessus du plaque de cuisson électrique : 650 mm. 650mm 750mm 56FR Montage

3) Tout d’abord, utilisez un mètre ruban pour mesurer la hauteur entre

la table de cuisson et la hotte (le point central du filtre à graisse en aluminium). La hotte doit être centrée par rapport à votre table de cuisson.Ensuite, utilisez niveau à bulle pour vérifier l’horizontalité, puis utilisez un crayon pour tracer une ligne horizontale Schéma de montage Ruban adhésif Composants:

Part 7: Schéma de montage X 1

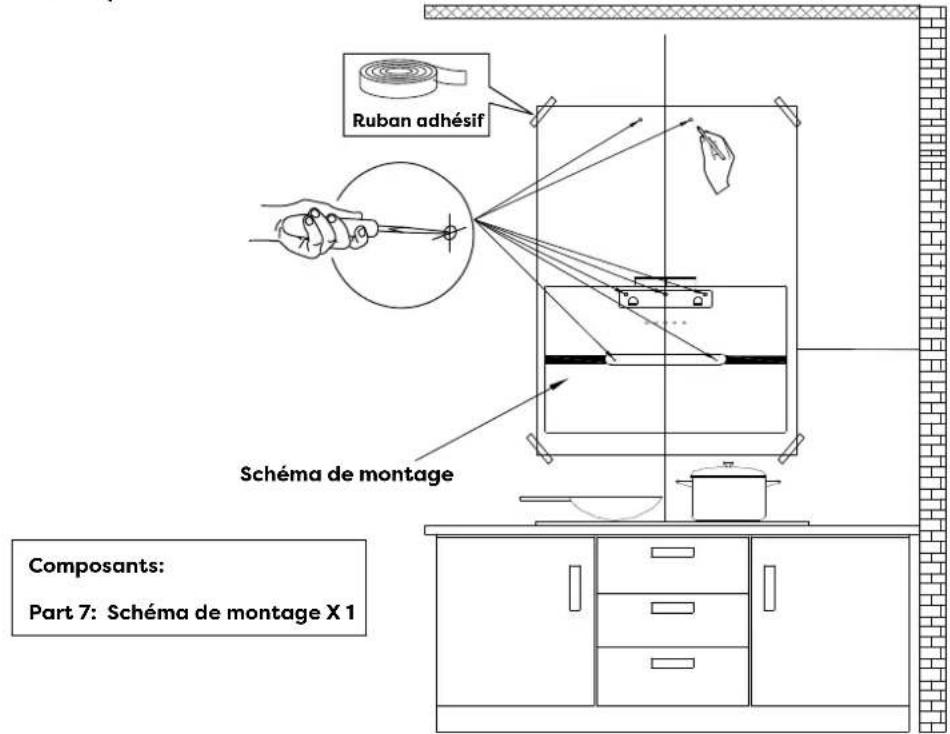

4) Poinçonnez les 7 positions perforées sur le schéma d'installation 1:1,

puis alignez le point central du filtre à graisse en aluminium sur le schéma d'installation avec la ligne horizontale sur le mur, puis scotchez le schéma d'installation au mur, et utilisez un crayon pour marquer les positions perforées sur le mur dans les positions correspondantes. Règle horizontale 650mm 750mmFR Montage

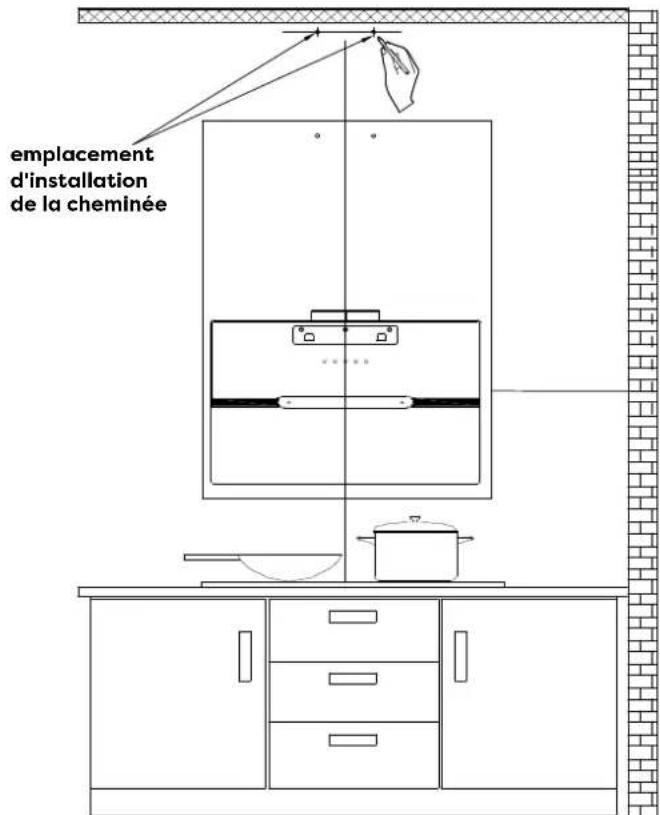

5) Déterminez la hauteur maximale de cheminée(s) selon vos besoins

et marquez l’emplacement de la cheminée le long de la ligne centrale sur le schéma de montage.

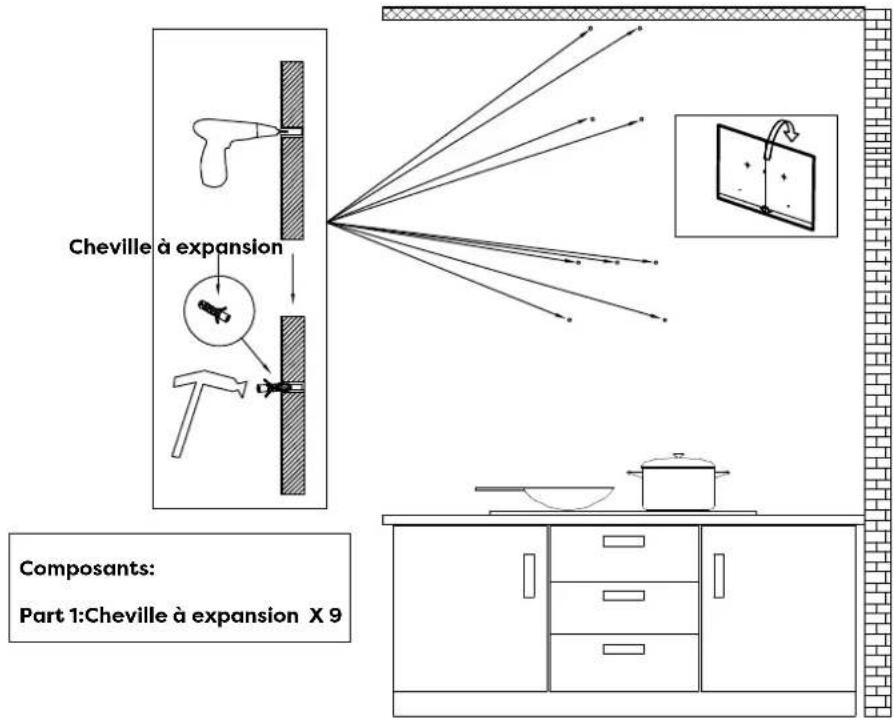

6) Retirez le schéma de montage, percez les trous qui ont été marqués

sur le mur avec une perceuse électrique (perceuse de 8 mm).Ensuite, enfoncez les chevilles à expansion adéquats dans le mur. emplacement d'installation de la cheminée Cheville à expansion Composants:

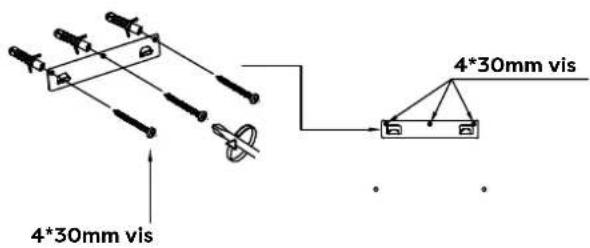

7) Utilisez 3 vis de 4*30 mm pour fixer le support mural au mur.

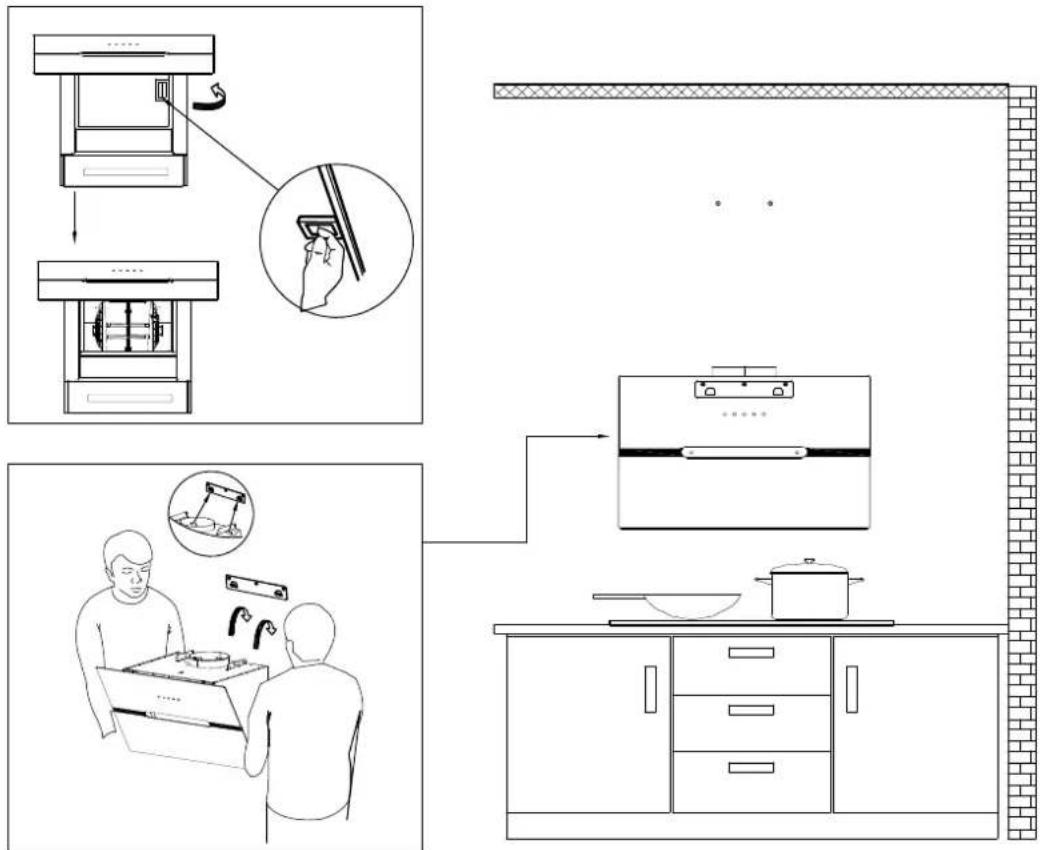

8) Retirez le filtre à graisses en aluminium et accrochez la hotte au

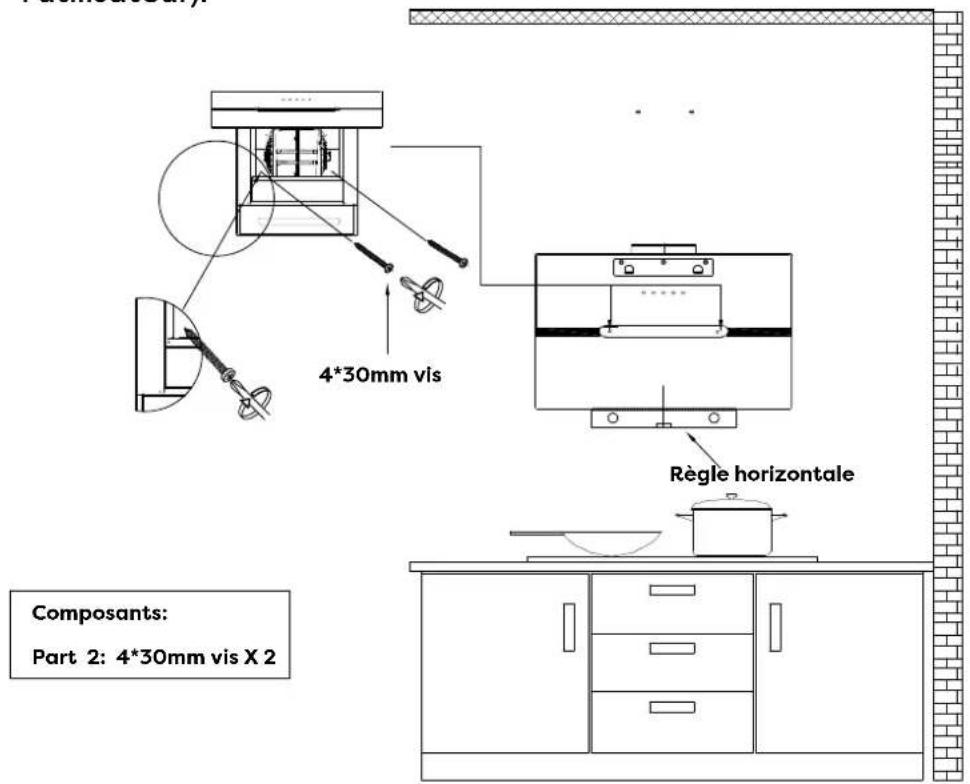

9) Vérifier si la hotte est à un niveau horizontal à l’aide de niveau à

bulle.Mettez deux vis de 4*30 mm dans les trous de sécurité de la hotte pour fixer la hotte (pas obligatoire, selon les besoins de l'utilisateur).

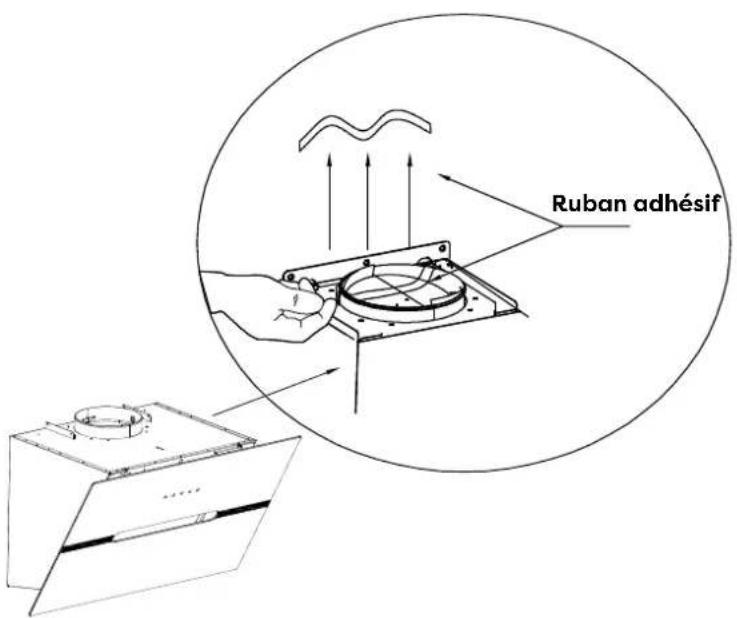

10) Détachez le scotch collé sur le clapet anti-retour.

REMARQUE: Vérifiez le scotch sur le clapet anti-retour a été bien retiré et si le clapet s'ouvre et se ferme sans aucun obstacle. Sinon il fera de bruits et la hotte va se trembler. Règle horizontale 4*30mm vis Composants:

Part 2: 4*30mm vis X 2

Ruban adhésif 60FR Montage

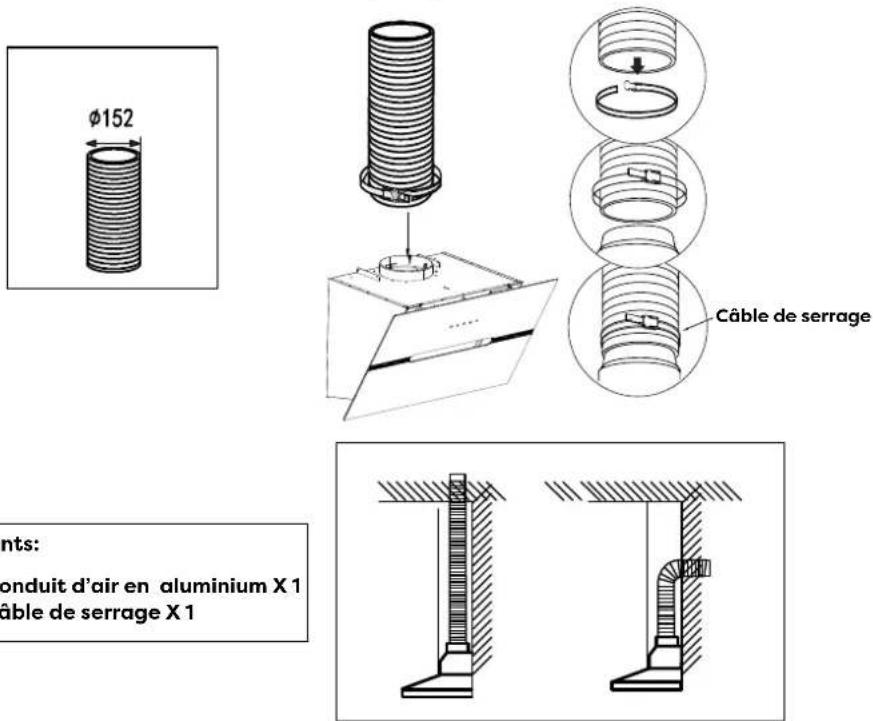

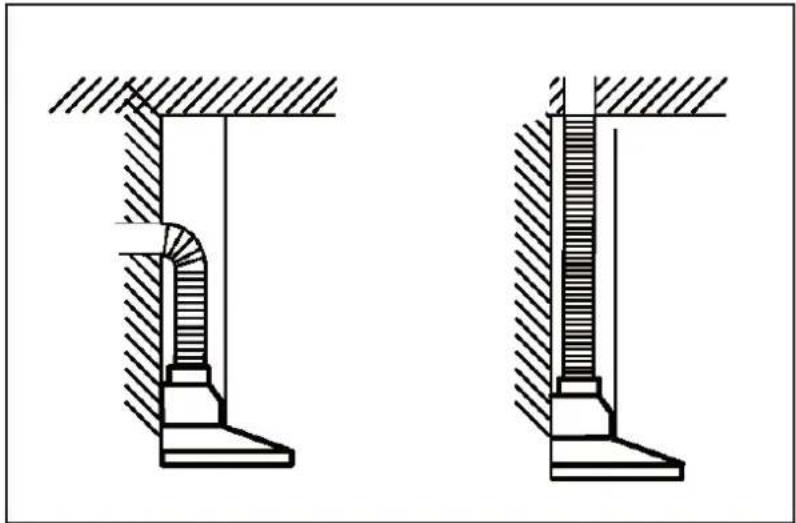

11) Installez le tube d'évacuation en aluminium dans la sortie d'air et le

fixez avec un serre-câble nylon Tirez l'autre extrémité du tube en aluminium vers le haut ou vers l'extérieur, puis le fixez avec un serre- câble nylon (Remarque: Cette étape peut être ignorée si vous utilisez la hotte en mode de recyclage avec filtre à charbon).

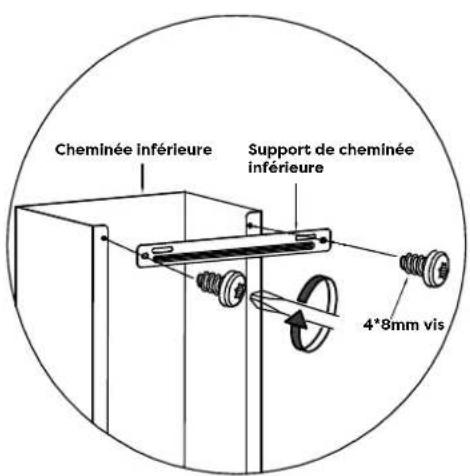

12) Fixez le Support de cheminée inférieur sur la cheminée inférieure

avec deux vis de 4*8mm. Câble de serrage Composants:

Part 4: Conduit d’air en aluminium X 1

Part 5: Câble de serrage X 1

Cheminée inférieure Cheminée supérieure Support de cheminée inférieure Support de cheminée supérieure Support de cheminéeinférieure Cheminée inférieure4*8mm vis Composants:

Part 8: Support de cheminée inférieure X 1

Part 12: heminée inférieure X 1

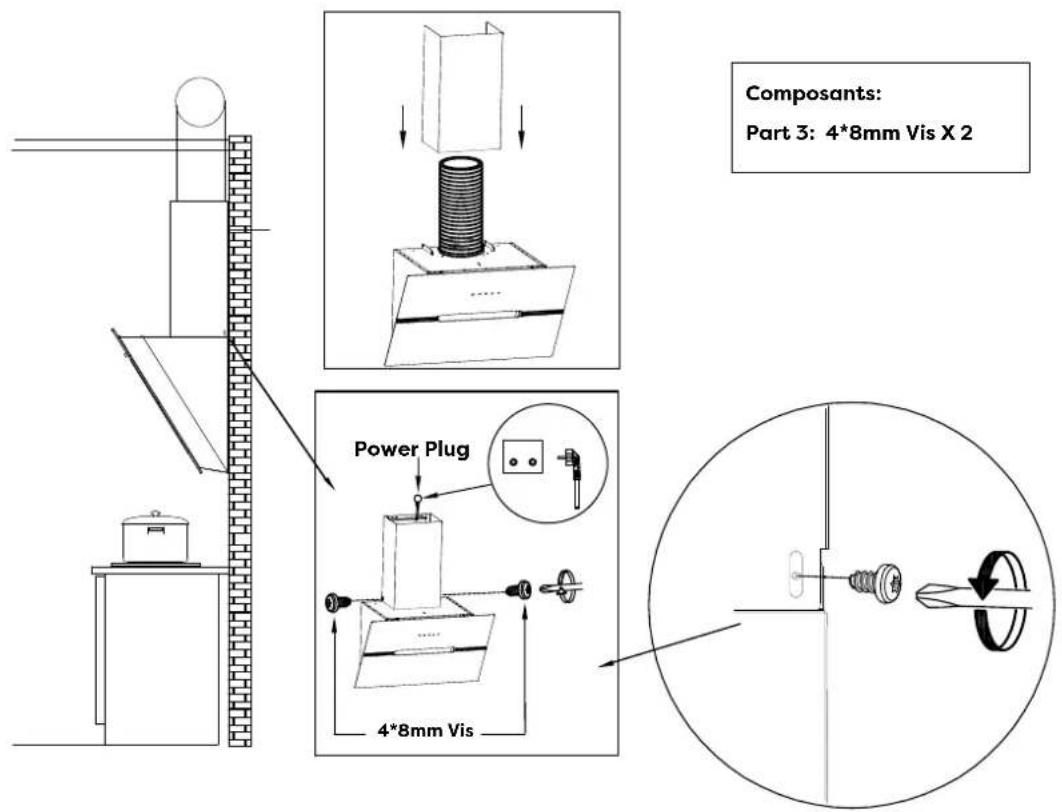

13) Mettez la cheminée inférieure sur la hotte et la fixez au trou

correspondant de la hotte avec deux vis de 4*8 mm (Remarque: Le cordon d'alimentation doit connecter l'alimentation par la cheminée).

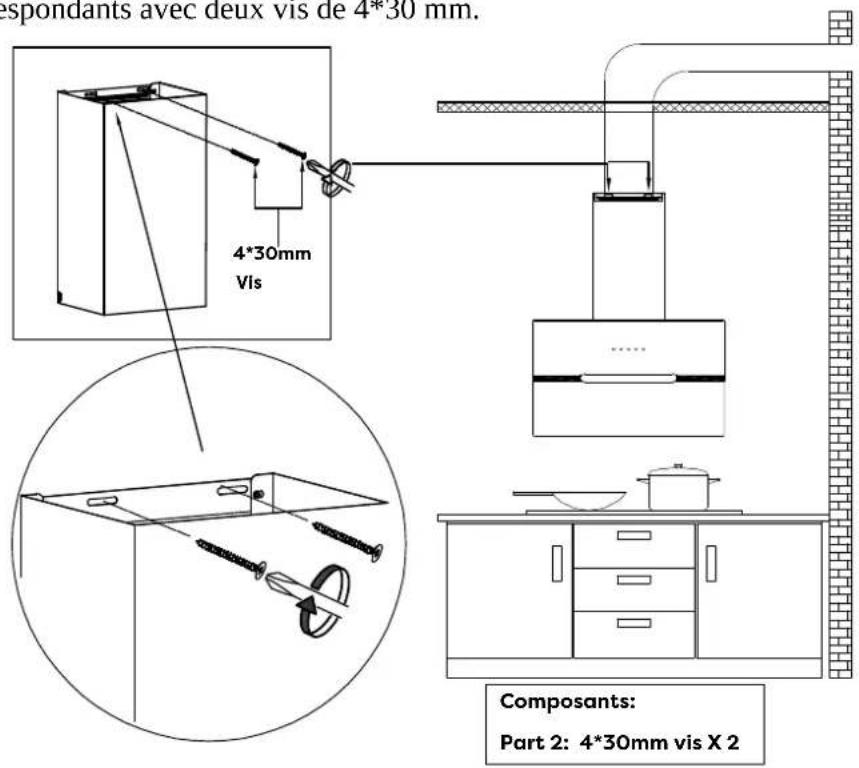

14) Fixez le support de cheminée inférieur sur le mur aux trous

correspondants avec deux vis de 4*30 mm. Power Plug 4*8mm Vis Composants:

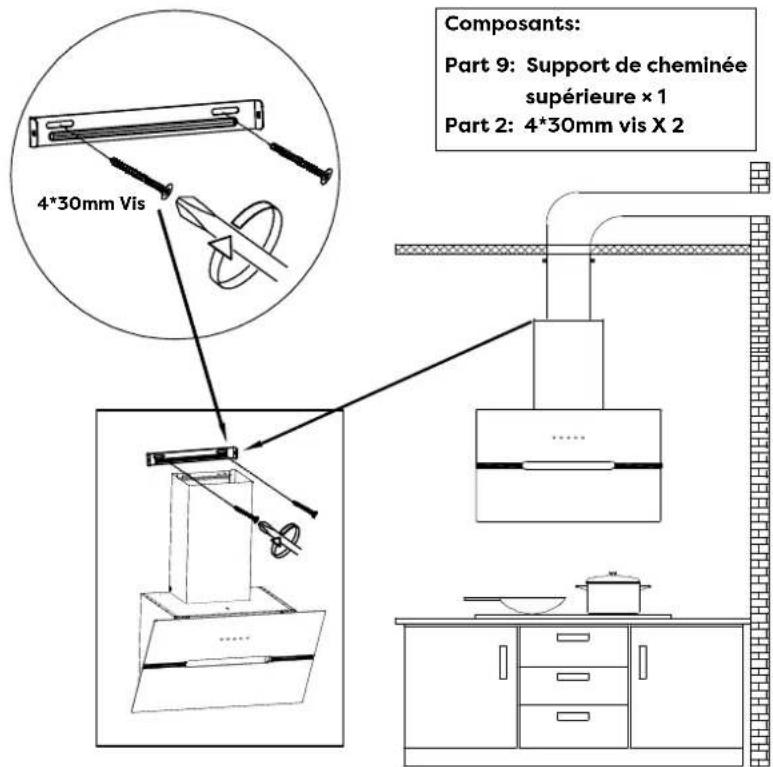

15) Fixez le support de cheminée supérieure sur le mur aux trous

correspondants avec deux vis de 4*30 mm.

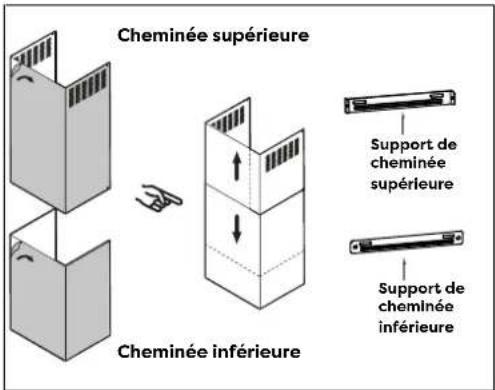

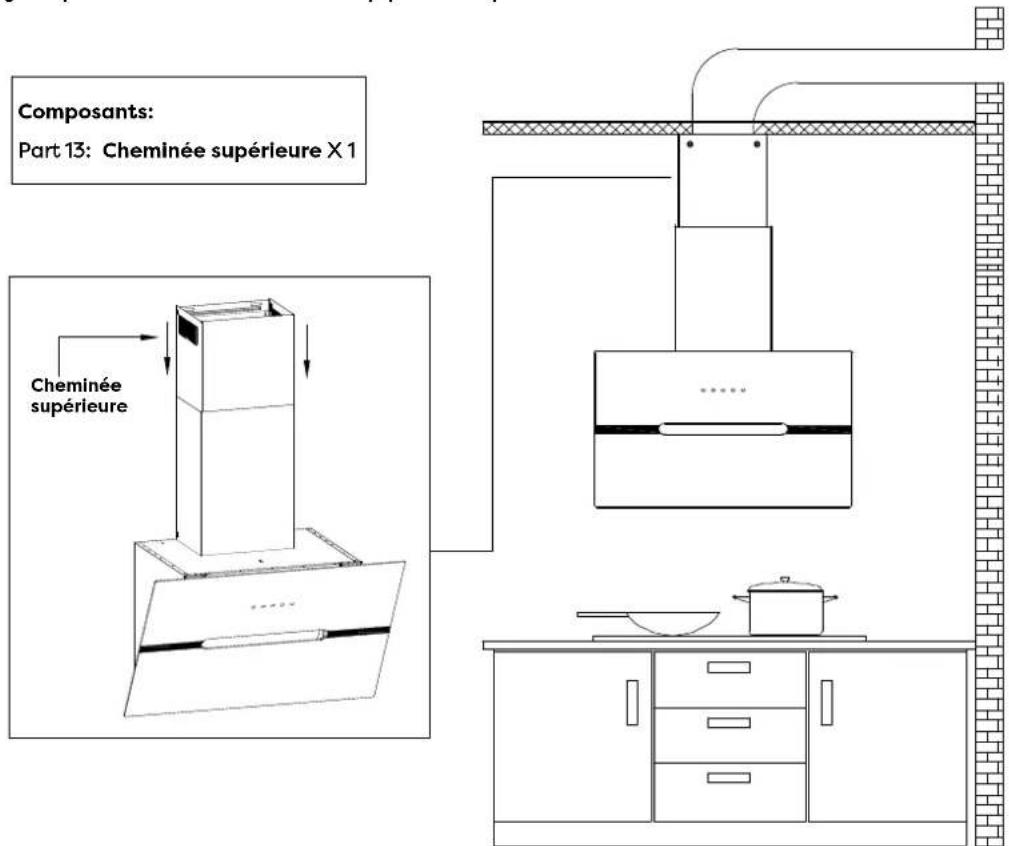

16) Mettez la cheminée supérieure dans la cheminée inférieure, puis tirez

jusqu'à la hauteur du support supérieure. 4*30mm Vis Composants:

Part 9: Support de cheminée

Cheminée supérieure Composants:

Part 13: Cheminée supérieure X 1

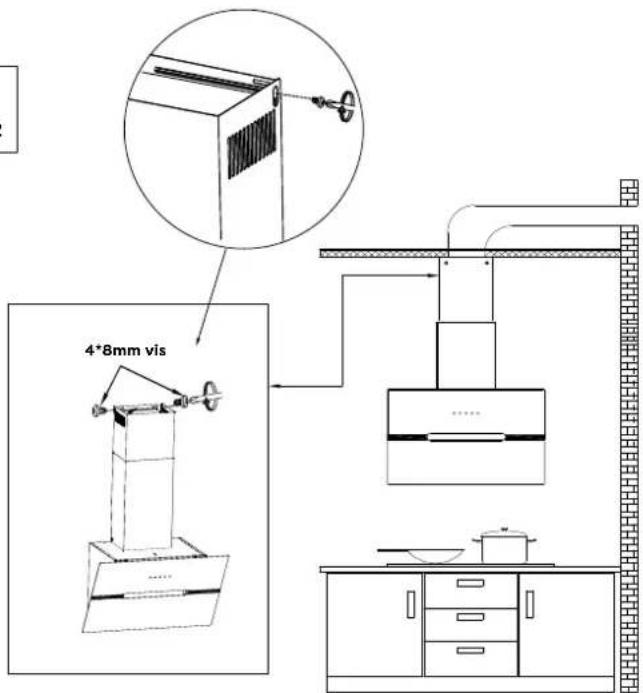

17) Utilisez deux vis de 4*8 mm pour fixer la cheminée supérieure sur le

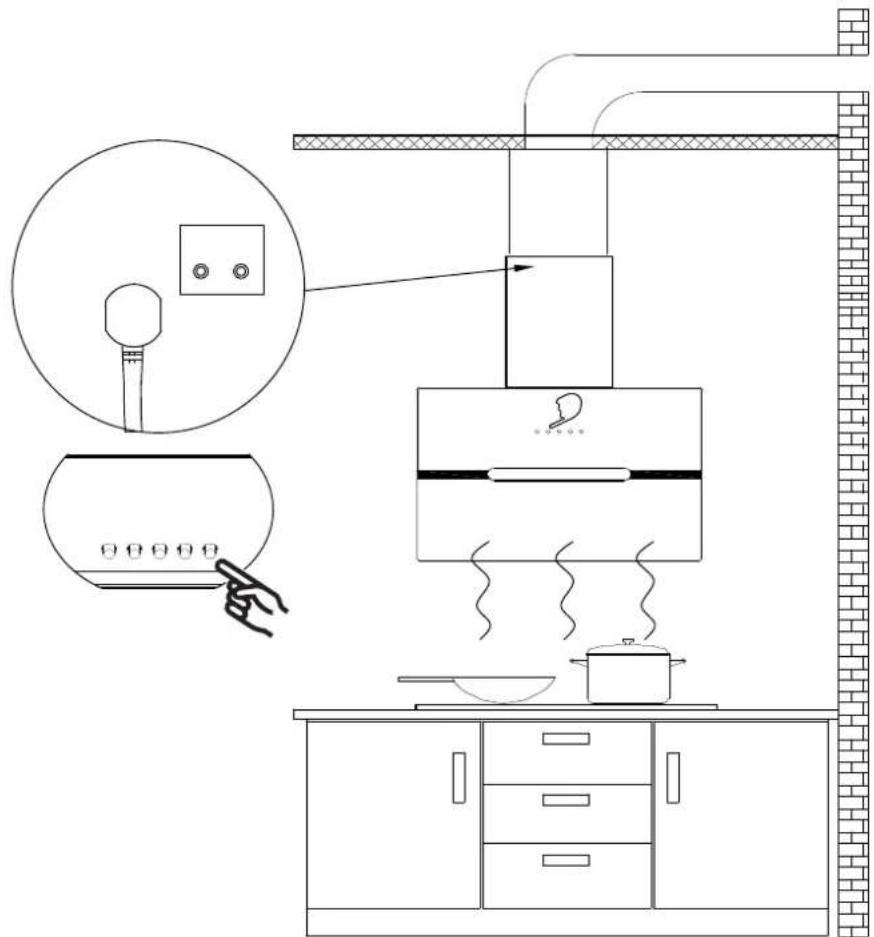

18) Allumez et éteignez les lumières LED pour tester la fonction de la

64FR Montage Installer le filtre à charbon (Mode Recyclage):

1. Le filtre à charbon peut désodorer les odeurs.

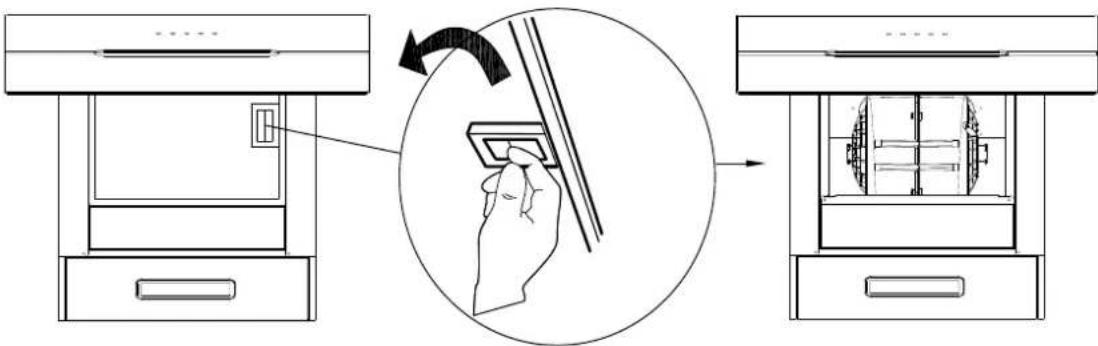

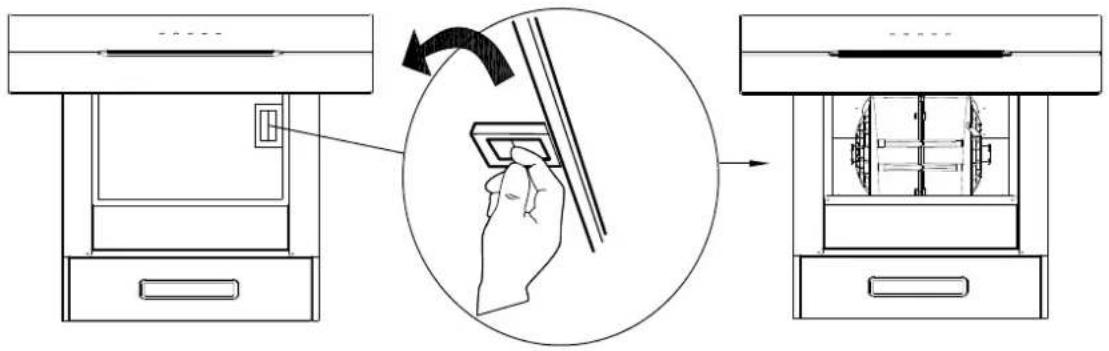

Afin d'installer le filtre à charbon, le filtre à graisses doit d'abord être détaché. Poussez la languette du filtre et le tirer vers le bas.

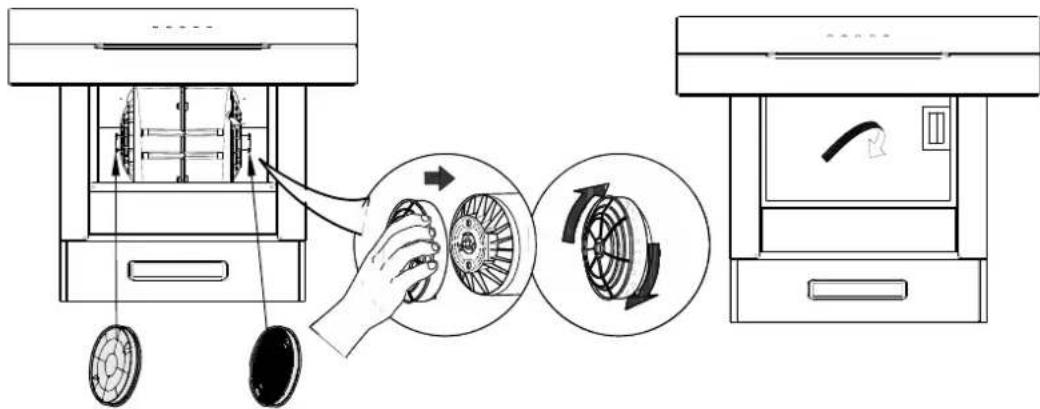

2. Installez le filtre à charbon dans l'appareil et le tourner dans le sens

horaire. Répéter la même étape dans l'autre côté.

3. En cas de remplacement du filtre à charbon, veuillez tourner dans le

sens anti-horaire pour détacher le filtre. REMARQUES: Assurez-vous que le filtre à charbon est bien fixé. Lorsque le filtre à charbon est installé, la puissance de l'aspiration de la hotte sera plus faible. Le filtre à charbon doit se remplacer tous les 2-4 mois selon l’utilisation. 65FR Fonctionnement Allumez votre hotte avant le début de la cuisson pour créer un flux d'air dans la cuisine. Laissez-la fonctionner pendant quelques minutes pour purifier l'air après la fin de cuisson pour garder toute la cuisine propre et fraîche.

Bouton d'arrêt Appuyer sur le bouton pendant 2S pour la mise sous tension, appuyer sur le bouton pendant 1S pour la mise hors tension. Bouton à faible vitesse Il est utilisé pour la ventilation de la cuisine. Il convient pour faire mijoter et cuire des aliments qui ne font pas beaucoup de vapeur. Bouton à vitesse moyenne La vitesse du flux d'air est idéale pour la ventilation en mode de cuisson standard. Bouton à grande vitesse En cas de production d’une forte densité de fumée ou de vapeur, appuyer sur le bouton à grande vitesse pour obtenir une ventilation efficace maximale. Bouton d'éclairage Appuyez une fois pour allumer la lumière LED au niveau 1, appuyez une deuxième fois pour allumer la lumière LED au niveau 2, augmentez la luminosité ; appuyez une troisième fois pour éteindre la lumière LED. Bouton électronique La hotte fonctionne comme suit :FR Nettoyage et Entretien Afin de garantir un bon état de fonctionnement, la hotte aspirante doit être nettoyé de manière appropriée.Débranchez la hotte avant de nettoyer l'appareil. FILTRES À GRAISSES Les filtres à graisse doivent être nettoyé de manière régulière. Vous pouvez le nettoyer au lave-vaisselle à haute température sans ajouter détergent. FILTRE À CHARBON Le filtre à charbon doit se remplacer tous les 2-4 mois selon l’utilisation. Assurez le remplacement plus fréquent si votre cuisson génère beaucoup de graisses, comme les sautés. Ces filtres ne sont pas lavables et réutilisable. Voir les instructions d'installation fournies au niveau du filtre à charbon.

NETTOYAGE DE L'ACIER INOXYDABLE

Oui: Il convient de nettoyer régulièrement avec un chiffon et de l’eau tiède additionné de produit détergent doux ou de détergent vaisselle liquide. Vous pouvez également utiliser un nettoyant ménager spécialisé pour l'acier inoxydable. Non: Il ne faut pas utiliser les tissus d'acier ou d'acier inoxydable ou tout autre grattoir pour éliminer les saletés tenaces. Il ne faut pas utiliser des nettoyants agressifs ou abrasifs. Il ne faut pas laissez la poussière de plâtre ou tout autre résidu de construction atteindre la hotte. Couvrez la hotte pendant la construction/rénovation afin d'assurer qu'aucune poussière ne colle à la surface de l'acier inoxydable. Éviter lors du choix d'un détergent: Tout détergent contenant de l'eau de Javel corrode l’acier inoxydable. Tout produit contenant le chlorure, le fluorure, l’iodure ou le bromure détériore rapidement la surface. Tous les produits combustibles utilisés pour le nettoyage, tels que l'acétone, l'alcool, l'éther, le benzol, etc. sont très probablement explosifs et il est interdit de les utiliser à proximité. NETTOYAGE DES FINITIONS PEINTES: Il faut les nettoyer avec de l'eau tiède et un détergent doux. En cas de décoloration, utilisez un produit de polissage de finition comme le polissage pour automobile(NE PAS utiliser un nettoyant abrasif rugueux 67FR Nettoyage et Entretien REMPLACEMENT LED Lampe LED rectangulaire: AVERTISSEMENT

Avant de procéder au remplacement ou nettoyage des pièces détachées, la hotte doit être mise hors tension afin d'éviter les chocs électriques, les dommages au corps humain et même le danger de la vie!

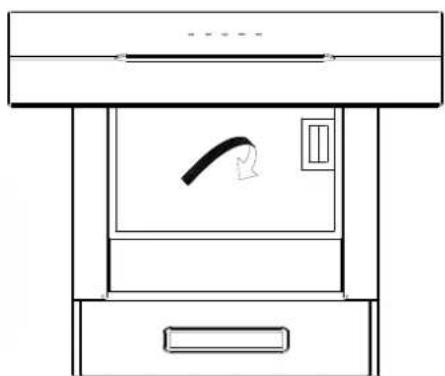

1. Eteindre la hotte et débranchez la prise de courant. Détachez le

filtre à graisses pour remplacer la lampe LED.

2. Poussez à la main le support de lampe LED hors de cadre

métallique ou soulevez la lampe LED sur les bords à l’aide d’un tournevis à tête plate, retirez ensemble la lampe LED et le fil. 68FR Nettoyage et Entretien

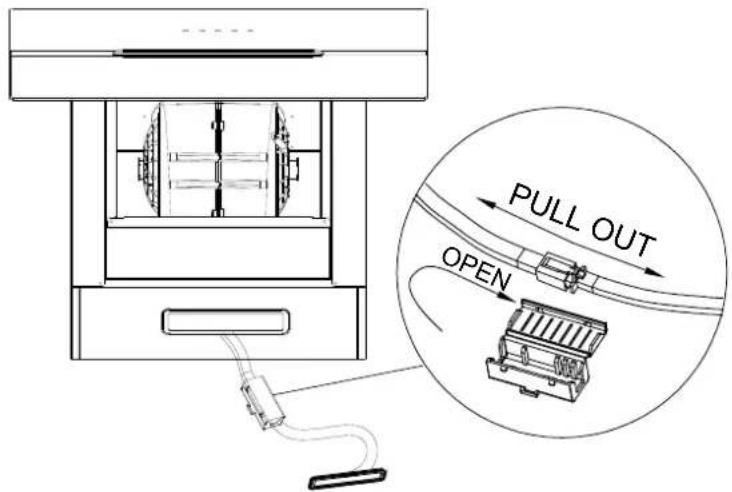

3. Ouvrez le capot de protection de l'alimentation, débranchez la

prise et remplacez par le modèle correspondant de la lampe LED.

4. Mettez l'appareil en service pour tester et assurer que le ventilateur

et l'éclairage fonctionnent parfaitement. Insérez doucement la nouvelle lumière LED dans la douille, il faut viser les rainures du panneau d'éclairage lors de montage. Poussez la lumière LED jusqu'à ce qu'elle est au même niveau avec le panneau lumineux.

5. Enfin, remettez le filtre à graisses.

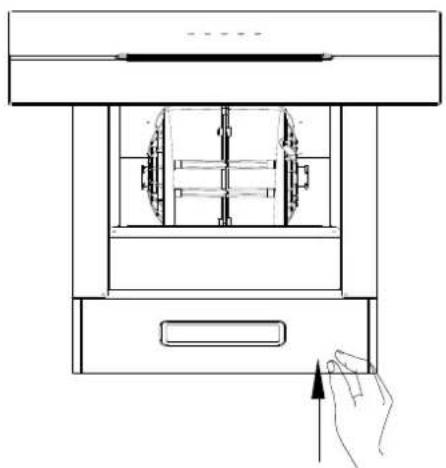

PULL OUT OPENFR Dépannage Si le problème existe encore après les vérifications ci-dessus, n'hésitez pas à contacter le service à la clientèle CIARRA pour obtenir les aides et les soutiens. Problème Cause possible Solution La hotte aspirante ne s'allume pas Pas d'alimentation électrique Assurez-vous que la hotte est branchée dans une prise électrique. Testez la prise avec un autre appareil si elle ne fonctionne pas. Ma hotte est peu performante Ventilation inadéquate Assurez-vous que la cuisine est suffisamment ventilée pour permettre l'entrée d'air frais. La hotte et la table de cuisson sont trop éloignées l'une de l'autre. La distance optimale est de 65 à 75 cm au-dessus de la table de cuisson pour une meilleure extraction. Vérifiez et assurez-vous que le ruban adhésif qui maintient les volets du clapet au niveau du trou d'aération est retiré avant l'utilisation. Retirez le ruban adhésif qui maintient le clapet Filtres à graisse obstrués par l'accumulation de graisse Nettoyez les filtres à graisse ou remplacez-les. Filtres à charbon bouchés par l'accumulation de graisses Remplacer les nouveaux filtres à charbon Le moteur tourne mais pas d'extraction Veuillez contacter le service clientèle du CIARRA Ma hotte est bruyante Vérifiez l'intérieur de la hotte pour voir s'il y a des débris détachés et retirez-les. Veuillez contacter le service clientèle du CIARRA Si le bruit provient du moteur, veuillez contacter notre service d'assistance à la clientè le. Les lumières ne fonctionnent pas Remplacez la lampe pa r une

ampe LED neuve ; retirez les filtres à grai sse, passez la main à l'intérieur

ommande et localisez le fil avec le clip derrière le boîtier de la lampe.

borne du fil d'éclairage est desserrée Réinitialiser la connexion La lumière est endommagée 70FR Protection de l'environnement Il ne faut pas mélanger les déchets de produits électriques avec les ordures ménagères, et il doit faire l'objet d'une collecte spécifique à ce type de déchets. Contactez les autorités locales ou votre détaillant pour obtenir plus d'informations sur le recyclage. Cet appareil est certifié conforme à la Directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à prévenir des effets nuisibles à l'environnement et à la santé, qui pourraient autrement être causé par une mise au rebut inadéquate de ce produit. Le symbole figurant sur le produit et sur la documentation qui l'accompagne indique que cet appareil ne doit être traité comme déchet ménager mais doit être remis à un centre de collecte spécialisé dans le recyclage des équipements électriques et électroniques. La mise en rebut de ce produit doit être effectuée conformément aux réglementations environnementales locales en matière d'élimination des déchets. Pour toute information supplémentaire sur le traitement et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou le magasin où vous avez acheté l'appareil.
