CBCB6903D - Hotte aspirante CIARRA - Notice d'utilisation et mode d'emploi gratuit

Marque	CIARRA
Modèle	CBCB6903D
Type de produit	Hotte aspirante encastrable
Dimensions (L x P x H)	596 x 440 x 85 mm
Tension	220-240 V ~ 50 Hz
Puissance du moteur	28 W
Puissance de l'éclairage	1 x 1,5 W (LED)
Nombre de vitesses	3 (lente, moyenne, rapide) + arrêt
Type de commandes	Boutons poussoirs mécaniques
Matériau principal	Acier inoxydable
Filtre à graisse	Aluminium, lavable au lave-vaisselle
Filtre à charbon	Inclus, remplaçable tous les 2 à 4 mois
Hauteur d'installation minimale (gaz)	750 mm
Hauteur d'installation minimale (électrique)	650 mm
Diamètre de sortie d'air	120 mm
Mode d'évacuation	Extraction (conduit) ou recyclage (filtre à charbon)
Éclairage	Lampe LED rectangulaire remplaçable
Sécurité	Arrêt thermique moteur, mise à la terre obligatoire
Accessoires inclus	Filtre à charbon, assemblage sortie d'air, couvercle, vis, manuel
Entretien	Nettoyage régulier des filtres à graisse et remplacement du filtre à charbon

FOIRE AUX QUESTIONS - CBCB6903D CIARRA

Quelle est la hauteur d'installation recommandée pour la hotte CIARRA CBCB6903D ?

La hauteur optimale est de 65 à 75 cm au-dessus de la table de cuisson. Pour une cuisinière à gaz, la hauteur minimale est de 75 cm ; pour une plaque électrique, 65 cm.

Comment nettoyer les filtres à graisse de la hotte ?

Les filtres à graisse en aluminium peuvent être lavés au lave-vaisselle à haute température sans détergent. Il est recommandé de les nettoyer régulièrement pour éviter l'accumulation de graisse.

À quelle fréquence remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 2 à 4 mois selon l'utilisation. Si vous cuisinez beaucoup de plats gras (fritures, sautés), remplacez-le plus souvent.

Comment remplacer la lampe LED de la hotte ?

Éteignez la hotte et débranchez-la. Retirez le filtre à graisse, dévissez le boîtier de commande, débranchez la lampe défectueuse et insérez la nouvelle en clipant. Rebranchez et remontez.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique : assurez-vous que la hotte est branchée et que la prise fonctionne (testez avec un autre appareil). Si le problème persiste, contactez le service client CIARRA.

Pourquoi ma hotte fait-elle du bruit ?

Vérifiez qu'aucun débris n'est coincé à l'intérieur. Assurez-vous que le ruban adhésif du clapet anti-retour a été retiré. Si le bruit vient du moteur, contactez le service après-vente.

Puis-je utiliser la hotte en mode recyclage sans conduit extérieur ?

Oui, il faut installer le filtre à charbon fourni et le couvercle de sortie d'air en position recyclage. L'air est filtré et renvoyé dans la cuisine.

Comment installer la hotte sous un meuble ?

Retirez le filtre à graisse, alignez la hotte avec le trou de l'armoire, faites passer le cordon d'alimentation, puis fixez-la avec les quatre vis 4x20 mm. Remettez le filtre.

Comment activer le mode extraction (évacuation extérieure) ?

Installez l'assemblage de sortie d'air (tuyau de 120 mm) sans le couvercle de recyclage. L'air est évacué vers l'extérieur. Un conduit d'évacuation est nécessaire.

Que faire si le moteur s'arrête automatiquement ?

Le moteur est équipé d'une protection thermique : il s'arrête en cas de surchauffe. Laissez-le refroidir ; il redémarrera seul. Si le problème se répète, contactez le service client.

MODE D'EMPLOI CBCB6903D CIARRA

Merci beaucoup pour votre achat. Nous vous prions de lire ce mode d'emploi soigneusement avant de l'installation et la mise en service de cet appareil.

Si vous avez des questions, veuillez nous contacter par cette adresse:

E-mail: [e-mail]

Table des matières

Prescriptions de sécurité----41-42

Spécification----43

Avant l'utilisation de la hotte aspiran----44

Préparations pour le mont----45

Montage----46-50

Installer la hotte----46-48

Installer le filtre à charbon----49-50

Fonctionnement----51

Nettoyage et entretien----52-54

Filtre à graisses----52

Filtre à charbon----52

Acier inoxydable----52

Finition peinte----52

Remplacement de LED ----53-54

Dépannage----55

Protection de l'environnement----56

!ATTENTION

POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE AUX PERSONNES, OBSERVER CE QUI SUIT:

N'utilisez cet appareil que de façon prévue par le fabricant. Si vous avez des questions, contactez le fabricant via le contact fourni dans la notice.

■ Avant d'entretenir ou de nettoyer l'appareil, débranchez ou déconnecter la hotte de l'alimentation électrique.
Cet appareil n'est pas été conçu pour être utilisé par des enfants et les personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expériences et de connaissances, à condition sous surveillance ou après le même ont été chargés par une personne responsable leur sécurité liée à l'utilisation sécuritaire de l'équipement et la compréhension des dangers qui lui sont inhérents.

Les travaux d'installation et le câblage électrique doivent être effectués par une ou plusieurs personnes qualifiées conformément à tous les règlements et normes applicables, y compris la construction coupe-feu.

Une quantité suffisante d'air est nécessaire pour une bonne combustion et l'évacuation des gaz par le conduit de fumée (cheminée) des appareils à combustible, afin d'éviter tout refoulement.

■ Lors du perçage dans le mur ou le plafond, prenez garde à ne pas causer de dommages aux connexions électriques et/ou aux canalisations.

■ Les conduits de ventilation doivent toujours évacuer vers l'extérieur.

■ Pour évacuer l'air qui doit être éliminé respectez les réglementations des autorités compétentes locales.

■ La mise à la terre de l'appareil est obligatoire.

Lorsque les réglementations locales applicables comportent des exigences d'installation et/ou de certification plus restrictives, les exigences susmentionnées prévalent sur celles du présent document et l'installateur s'engage à s'y conformer à ses frais.

Nettoyez fréquemment la hotte aspirante. Il ne faut pas faire accumuler la graisse sur les ventilateurs, les filtres ou dans les conduits d'évacuation.

AVERTISSEMENT: toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.

ATTENTION

POUR RÉDUIRE LE RISQUE DE BLESSURES AUX PERSONNES EN CAS D'INCENDIE DE GRAISSE DE HAUT DE CUISINIÈRE, OBSERVER CE QUI SUIT\*:

1. ÉTOUFFEZ LES FLAMMES avec un couvercle bien ajusté, une plaque à biscuits ou un plateau métallique, puis éteignez la cuisinière. VEILLEZ À ÉVITER LES BLESSURES. SI LES FLAMMES NE S'ÉTEIGNENT PAS IMMÉDIatement, ÉVACUEZ ET APPELEZ LES POMPIERS.
2. NE JAMAIS PRENEZ UNE POÊLE ENFLAMME - Vous pourriez vous brûler.
3. N'UTILISEZ PAS D'EAU, y compris des torchons ou des serviettes humides - Il pourrait provoquer une violente explosion de vapeur.
4. Utilisez UNIQUEMENT un extincteur si:
   a) Vous possédez un extincteur de classe ABC et vous savez vous en server.
   b) Le feu est petit et contenu dans la zone où il a commence.
   c) Les pompiers ont été appelés.
   d) Vous pouvez combattre le feu en tournant le dos à une sortie.

AVERTISSEMENT

■ Uniquement pour la ventilation générale. Ne pas utilisez pour évacuer des matières et vapeurs dangereuses ou explosives.
Le moteur de votre hotte est équipé d'une surcharge thermique qui arrête automatiquement le moteur en cas de surchauffe. Le moteur redémarrera lorsqu'il aura refroidi. Si le moteur continue à s'arrêter et à redémarrer, contactez le Service Après-Vente.
■ Respectez toujours les exigences du fabricant de l'appareil de cuisson en matière de besoins de ventilation.
Afin de réduire le risque d'incendie et d'évacuer correctement l'air, veillez à canaliser l'air à l'extérieur - N'évacuez pas l'air dans des espaces situés à l'intérieur des murs ou du plafond ou dans des greniers, des vides sanitaires ou des garages.
■ Portez des gants de travail et lunettes de sécurité pour toutes les opérations d'installation et d'entretien.
■ Veuillez lire l'étiquette de spécification sur le produit pour de plus amples informations et exigences.

CBCS6903

CBCB6903

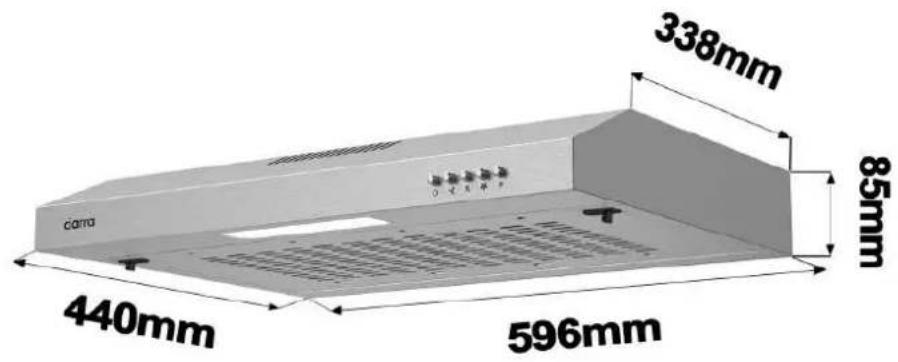

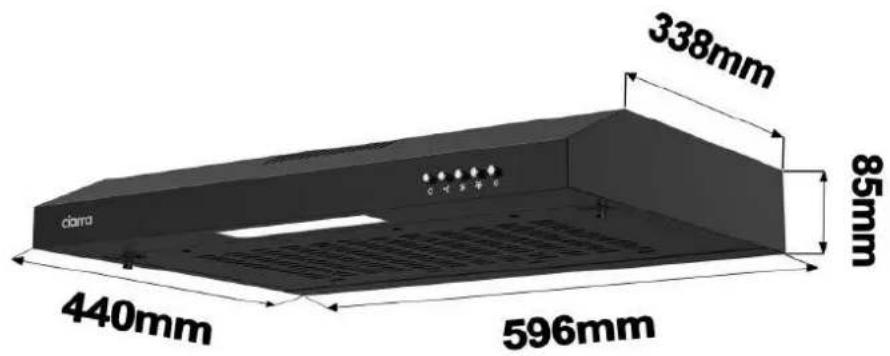

Cama 338mm 85mm 440mm 596mm

clara 338mm 85mm 440mm 596mm

Tension	220V-240V~ 50Hz
Puissance du moteur	1 x 28W
Puissance des lampes	1 x 1.5W
Dimensions de l'appareil	596*440*85mm(W x D x H)
Remarque: le fabricant se réserve le droit de modifier toute amélioration ou modification technologique sans préavis.

Avant l'utilisation de la hotte aspirante

Avertissement: Avant de procéder au montage, contrôlez qu'il n'a pas été endommagé ou de pièces manquantes. En cas de problème, contactez notre Service Après-Vente. Respectez tous les réglementations et exigences en vigueur. Il faut installer la hotte par un technicien qualifié qui est responsable d'observer les distances d'installation spécifiés sur la plaque signalétique de série. Le fabricant décline toute responsabilité en cas d'installation incorrecte et n'accepte aucune responsabilité de la garantie de l'appareil en cas de dommages causés par un montage incorrect.

Composants:

Part 1: 4*20mm Vis X 6

Part 4: Hotte aspirante X 1

Part 2: Assemblage de la sortie d'air

×1

Part 5: Manuel d'installation X1

Part 3: Couvercle de la bouche d'aération

X1

Part 6: Filtre à charbon X1

Part 7: Fiche de mode de X1 cycle externe

Vous aurez besoin de ces outils pour le montage

1. Gants de protection

4.4.Ruban adhésif double-fa ou ruban

2.Règle horizontale

5.Tournevis cruciforme

3.Mètre à ruban

6.Perceuse électrique et perceuse 8mm

Préparations pour le montage

Préparations pour le montage:

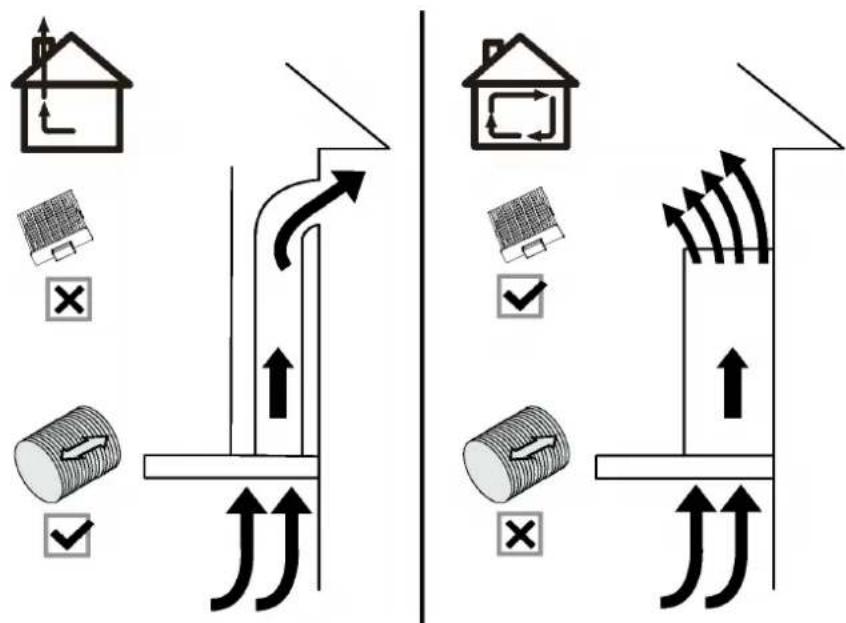

a) Mode de ventilation

Mode de recyclage: filtrer de l'air avec filtre à charbon (requis), les odeurs peuvent être éliminés et expulsé par le trou de ventilation supérieure, le tuyau d'évacuation n'est pas requis.

Mode d'extraction: Vous pouvez installer le tuyau d'évacuation en aluminium de 1,5 m de long et 120 mm de diamètre pour l' expulser.

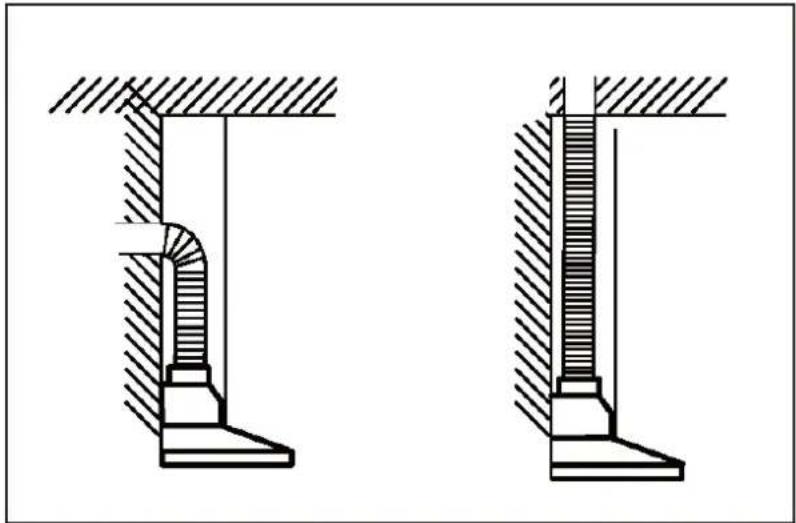

b) Utilisez au moins 60cm de tuyaux d'évacuation direct avant tout virage lorsque c'est possible. Plus de travaux de conduits seraient nécessaires pour de meilleures performances avec des conduits plus longs.

c) Débrancher l'appareil de l'alimentation électrique avant de procéder à l'installation.

1) Retirez le film protecteur en polyéthylène de la hotte et/ou des pièces détachées.

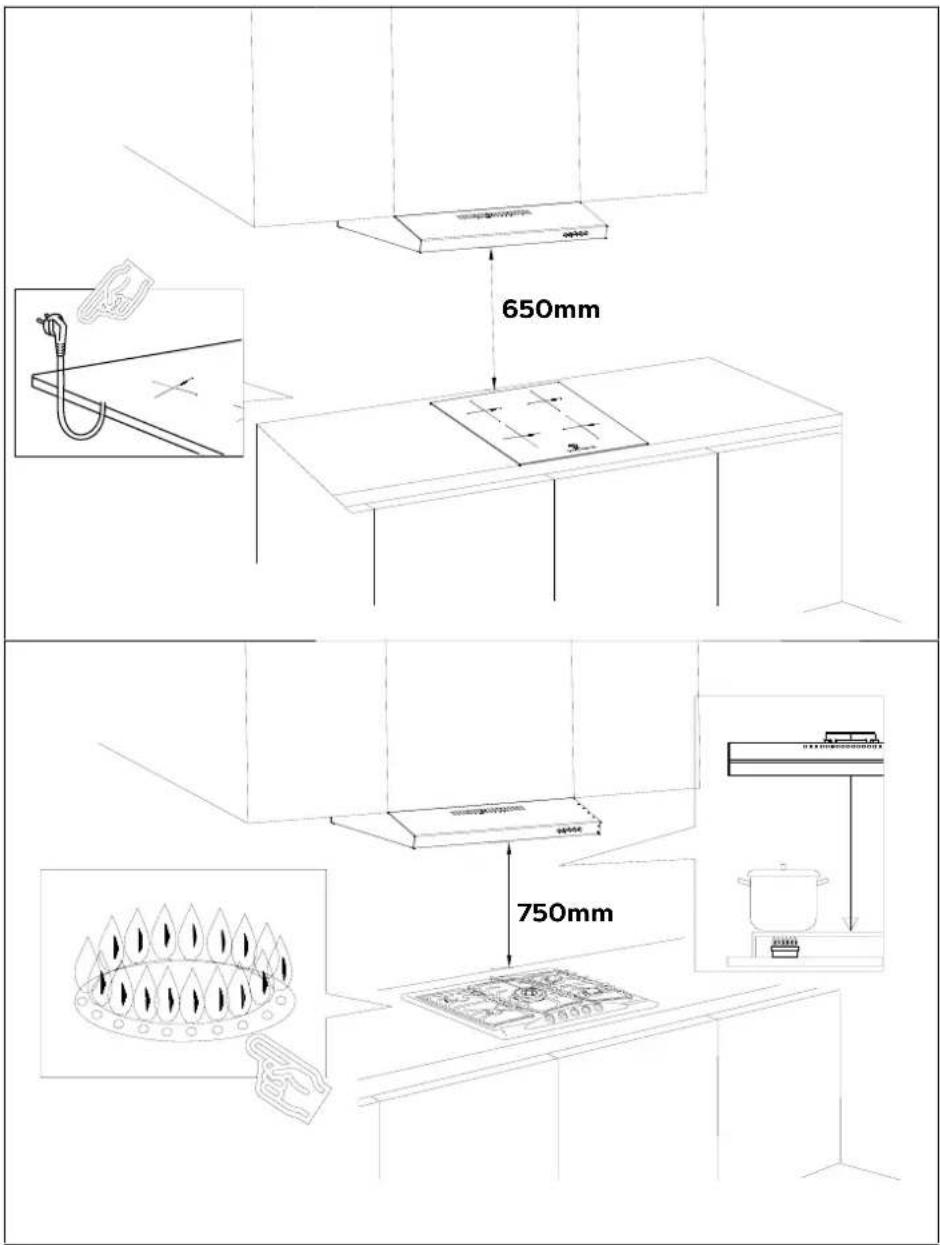

2) Hauteur d'installation proposé : 65 \~ 75 cm au-dessus de la table de cuisson pour une meilleure aspiration.

Hauteur requise au-dessus du table de cuisson à gaz : 750 mm;

Hauteur requise au-dessus du plaque de cuisson électrique : 650 mm.

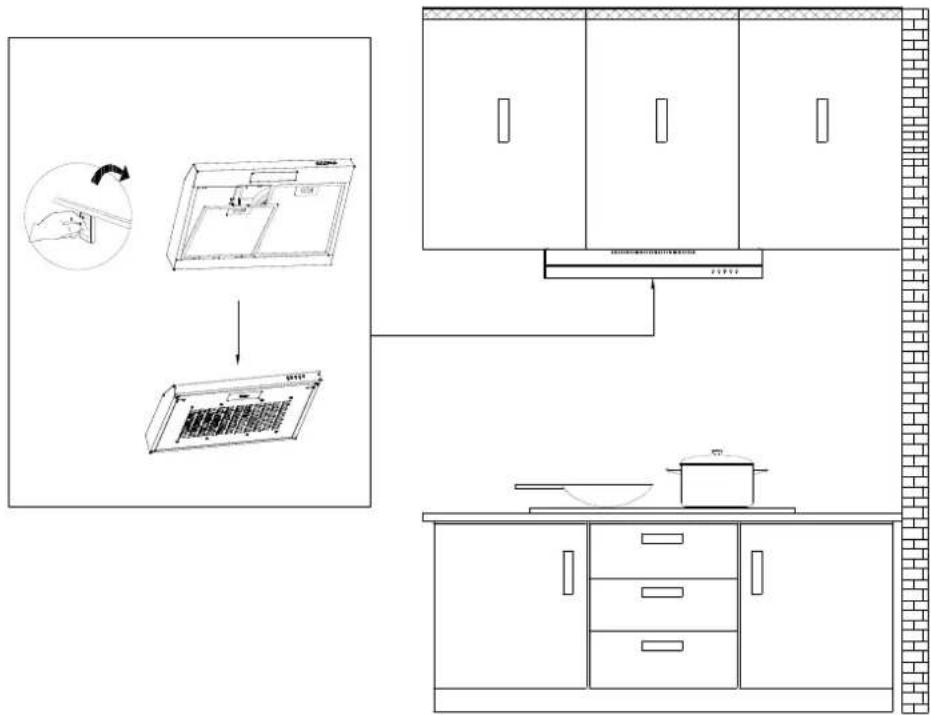

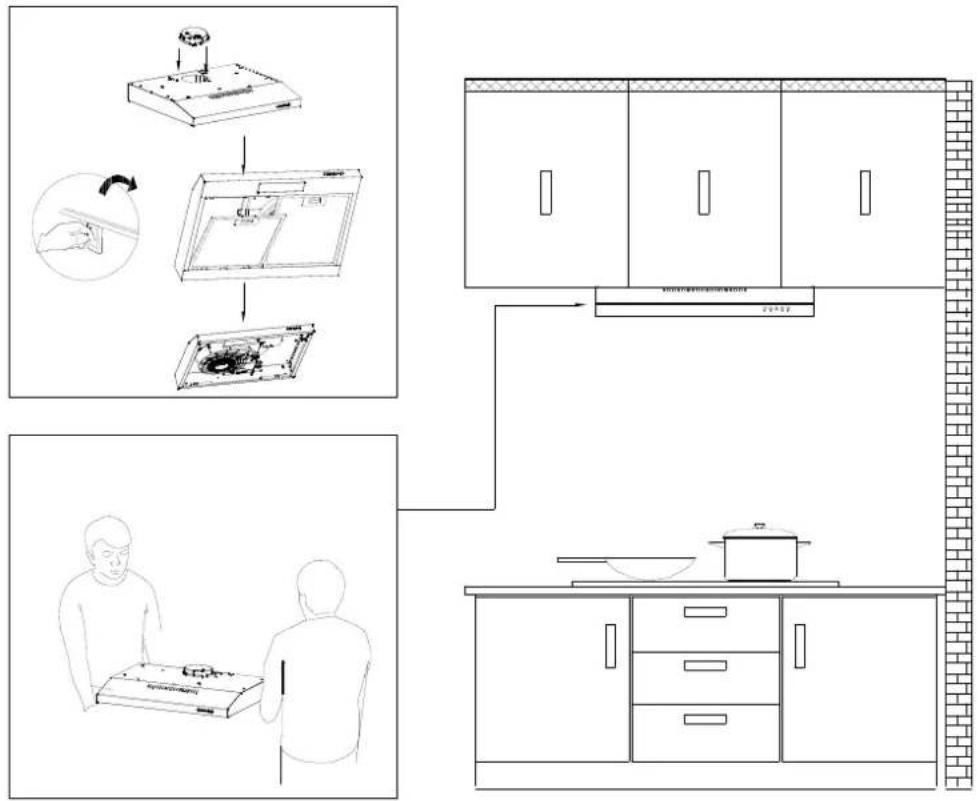

3) Placer la prise sur la hotte. Retirez le filtre à graisse en aluminium aluminium, puis placez la hotte sous le meuble.


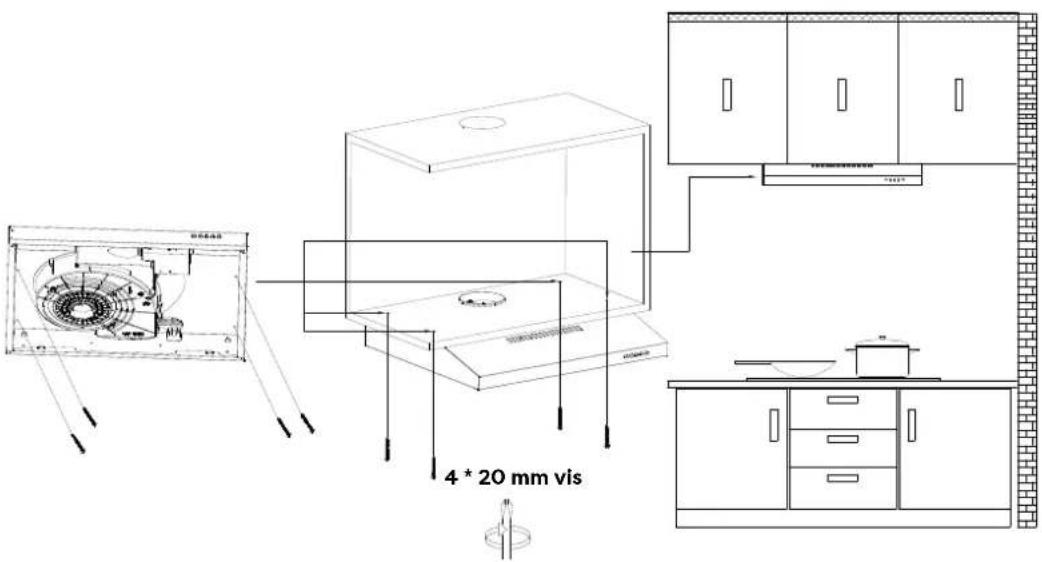

4) Alignez la bouche d'aération de la hotte avec le trou de l'armoire en bas, faites passer le cordon d'alimentation par le trou d'alimentation, puis utilisez les quatre vis 4 * 20 mm pour fixer la hotte dans la position correspondante.

4 * 20 mm vis

Montage

5) Remettez le filtre à graisse sur la hotte.

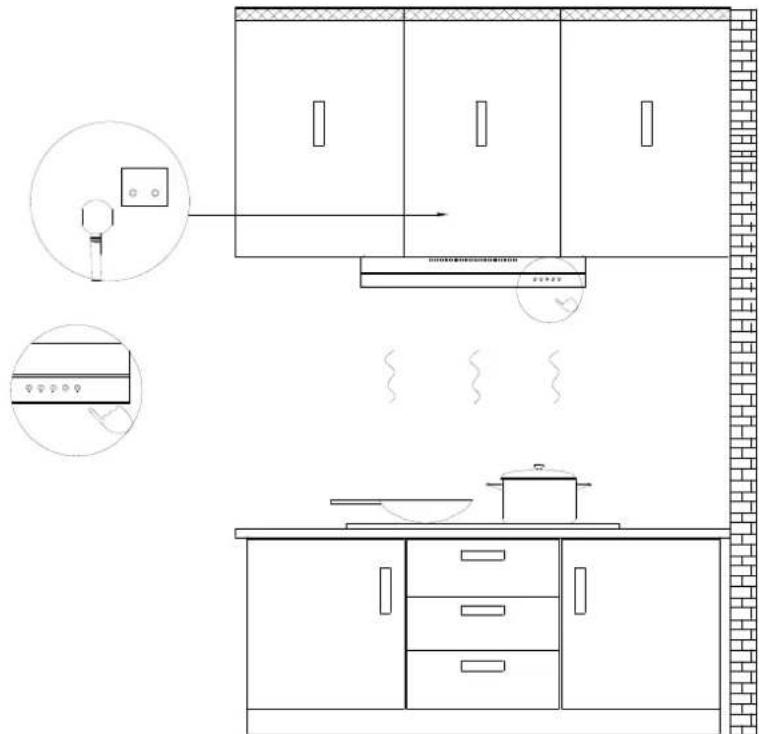

6) Connectez le courant et allumez/éteignez les lumières LED afin de tester si les fonctions marchent correctement.

Veillez à retirer le ruban adhésif sur le clapet et vérifiez si le clapet peut s'ouvrir et se fermer librement, sinon il fera du bruit et la hotte de cuisine tremblera.

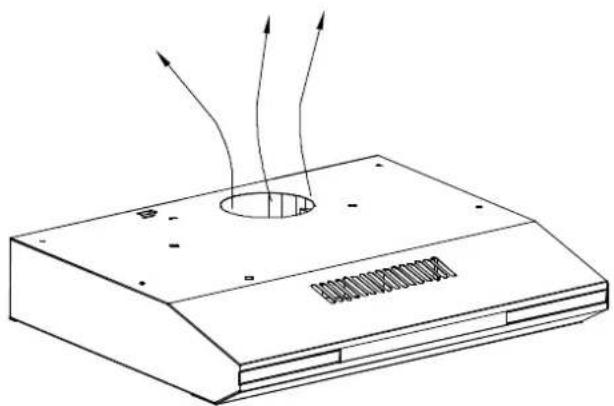

Installation du filtre à charbon (Recirculation) :

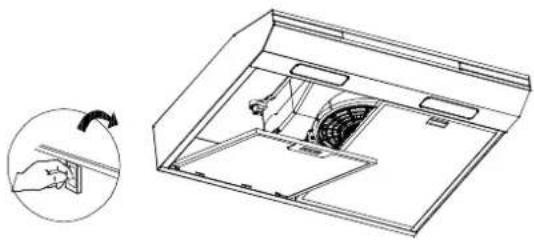

1. Le filtre à charbon peut être utilisé pour piéger les odeurs. Pour installer le filtre à charbon, il faut d'abord détacher le filtre à graisse. Appuyer sur le verrou et le tirer vers le bas.

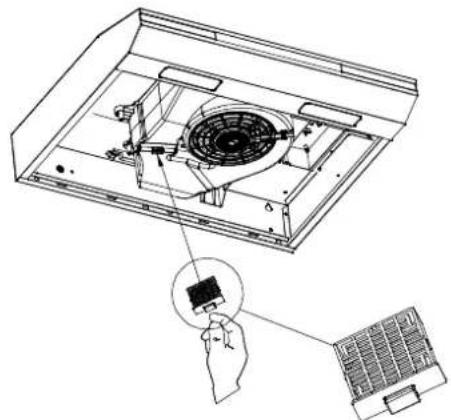

1. Insérez l'insert à charbon actif dans la position indiquée sur la figure.

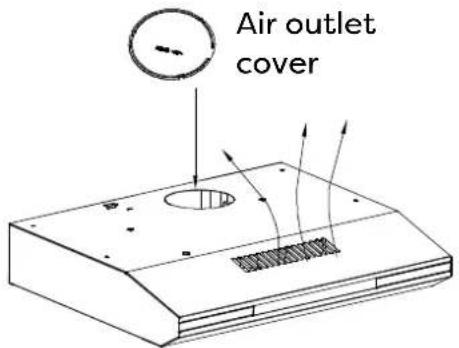

1. Le couvercle de la sortie d'air doit être installé dans la position indiquée sur le schéma pour être en mode de recirculation interne.

Assurez-vous que le filtre à charbon est bien verrouillé.
Lorsque le filtre à charbon est installé, l'aspiration de la hotte est réduite.
Le filtre à charbon doit être remplacé tous les 2 à 4 mois en fonction des conditions d'utilisation.

Scannez le code QR pour obtenir la vidéo d'installation du filtre à charbon

CBCF001 CBCF009

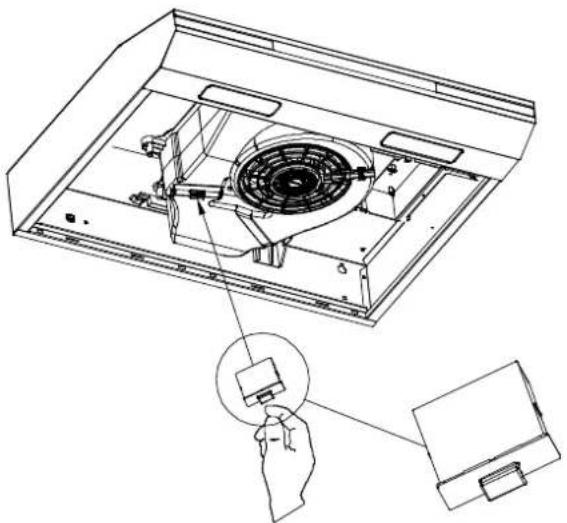

1. Si vous n'installez pas de charbon actif, installez un bouchon à cycle externe à la place.

1. L'ensemble de la sortie d'air doit être installé dans la position indiquée sur le schéma pour être en mode de recirculation externe.

Allumez votre hotte avant le début de la cuisson pour créer un flux d'air dans la cuisine.

Laissez-la fonctionner pendant quelques minutes pour purifier l'air après la fin de cuisson pour garder toute la cuisine propre et fraîche.

Bouton poussoir mécanique

Faire travailler la hotte comme suit:

Il sert à éteindre le ventilateur.

Bouton de vitesse lente

Ventilation d'air pratiquement sans bruit, s'adapte aux méthodes de cuisson avec très peu de fumée et de vapeur.

Bouton de vitesse moyenne

Pour la cuisine quotidienne.

Bouton de vitesse rapide

S'adapte aux méthodes de cuisson à feu vif ou cuisiner avec beaucoup de fumées et de graisses générées.

Bouton de la lumière

Appuyez bouton de lumière pour allumer ou éteindre l'éclairage de la hotte.

Nettoyage et Entretien

Afin de garantir un bon état de fonctionnement, la hotte aspirante doit être nettoyé de manière appropriée. Débranchez la hotte avant de nettoyer l'appareil.

FILTRES À GRAISSES

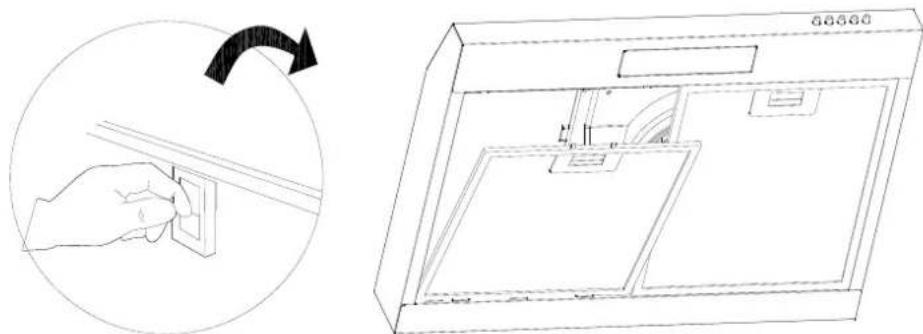

Les filtres à graisse doivent être nettoyé de manière régulière. Vous pouvez le nettoyer au lave-vaisselle à haute température sans ajouter détergent.

FILTRE À CHARBON

Le filtre à charbon doit se remplacer tous les 2-4 mois selon l'utilisation. Assurez le remplacement plus fréquent si votre cuisson génère beaucoup de graisses, comme les sautés. Ces filtres ne sont pas lavables et réutilisable. Voir les instructions d'installation fournies au niveau du filtre à charbon.

NETTOYAGE DE L'ACIER INOXYDABLE

Oui:

• Il convient de nettoyer régulièrement avec un chiffon et de l'eau tiède additionné de produit détergent doux ou de détergent vaisselle liquide.
• Vous pouvez également utiliser un nettoyant ménager spécialisé pour l'acier inoxydable.

Non:

• Il ne faut pas utiliser les tissus d'acier ou d'acier inoxydable ou tout autre grattoir pour éliminer les saletés tenaces.
• Il ne faut pas utiliser des nettoyants agressifs ou abrasifs.
• Il ne faut pas laissez la poussière de plâtre ou tout autre résidu de construction atteindre la hotte. Couvrez la hotte pendant la construction/rénovation afin d'assurer qu'aucune poussière ne colle à la surface de l'acier inoxydable.

Éviter lors du choix d'un détergent:

• Tout détergent contenant de l'eau de Javel corrode l'acier inoxydable.
• Tout produit contenant le chlorure, le fluorure, l'iodure ou le bromure détériore rapidement la surface.
• Tous les produits combustibles utilisés pour le nettoyage, tels que l'acétone, l'alcool, l'éther, le benzol, etc. sont très probablement explosifs et il est interdit de les utiliser à proximité.

NETTOYAGE DES FINITIONS PEINTES:

Il faut les nettoyer avec de l'eau tiède et un détergent doux. En cas de décoloration, utilisez un produit de polissage de finition comme le polissage pour automobile(NE PAS utiliser un nettoyant abrasif rugueux

REPLACEMENT LED

■ Lampe LED rectangulaire:

Avant de procéder au remplacement ou nettoyage des pièces détachées, la hotte doit être mise hors tension afin d'éviter les chocs électriques, les dommages au corps humain et même le danger de la vie!

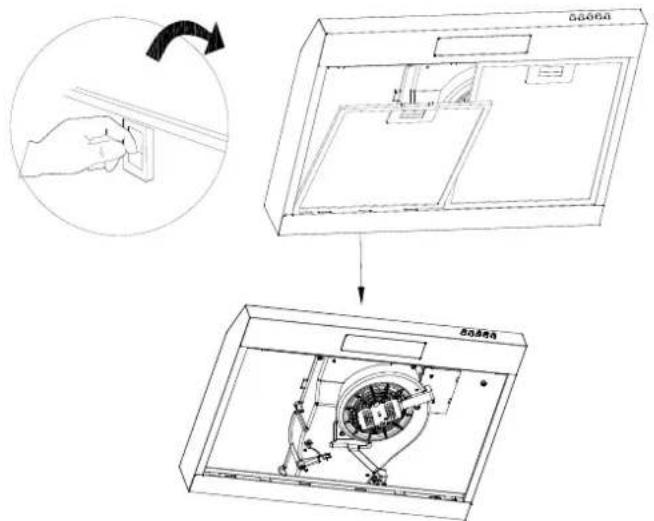

1. Éteindre la hotte et débrancher la prise de courant. Détachez le filtre à graisse afin de pouvoir remplacer la lampe LED.

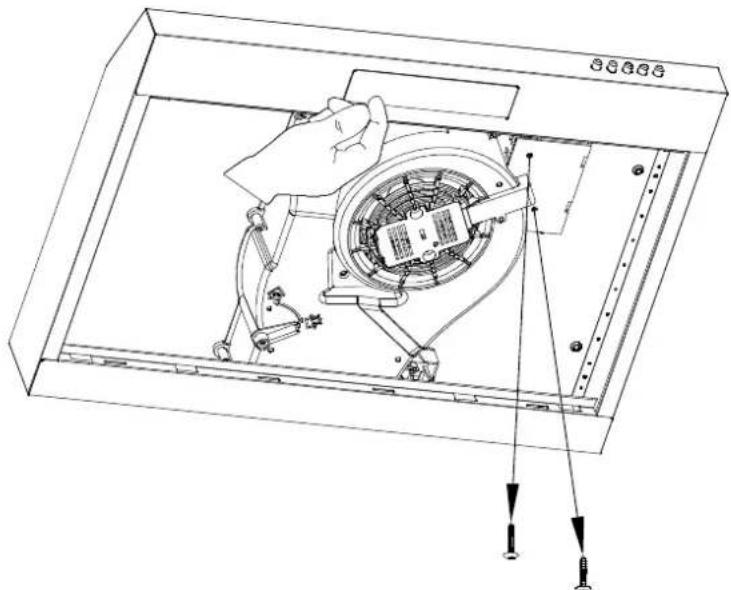

1. Desserrez les vis du boîtier de contrôle du circuit, retirez le couvercle du boîtier de contrôle du circuit et débranchez la lumière LED.Appuyez sur la boucle de la lumière LED à l'arrière de la LED pour sortir la lumière.

Nettoyage et Entretien

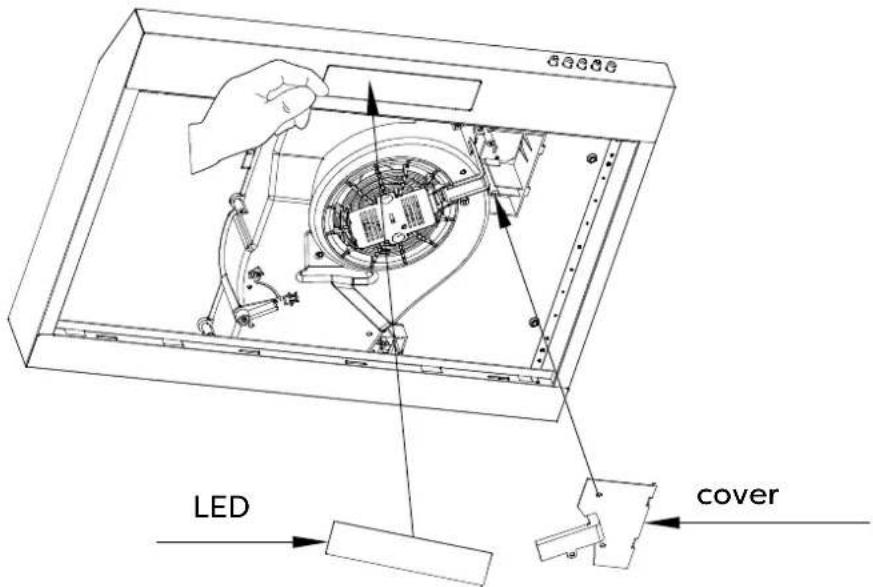

1. Pour remplacer la nouvelle lampe à DEL, appuyez sur la DEL dans le trou de montage de la DEL, insérez la fiche dans la position correspondante sur la carte principale du boîtier de contrôle du circuit, fermez le couvercle du boîtier de contrôle du circuit et serrez les vis.

1. Remettez le filtre à graisse en place, vous êtes prêt à partir.

Problème	Cause possible	Solution
La hotte aspirante ne s'allume pas	Pas d'alimentation électrique	Assurez-vous que la hotte est branchée dans une prise électrique. Testez la prise avec un autre appareil si elle ne fonctionne pas.
Ma hotte est peu performante	Ventilation inadéquate	Assurez-vous que la cuisine est suffisamment ventilée pour permettre l'entrée d'air frais.
	La hotte et la table de cuisson sont trop éloignées l'une de l'autre.	La distance optimale est de 65 à 75 cm au-dessus de la table de cuisson pour une meilleure extraction.
	Vérifiez et assurez-vous que le ruban adhésif qui maintient les volets du clapet au niveau du trou d'aération est retiré avant l'utilisation.	Retirez le ruban adhésif qui maintient le clapet
	Filtres à graisse obstrués par l'accumulation de graisse	Nettoyez les filtres à graisse ou remplacez-les.
	Filtres à charbon bouchés par l'accumulation de graisses	Remplacer les nouveaux filtres à charbon
	Le moteur tourne mais pas d'extraction	Veuillez contacter le service clientèle du CIARRA
Ma hotte est bruyante	Vérifiez l'intérieur de la hotte pour voir s'il y a des débris détachés et retirez-les.	Veuillez contacter le service clientèle du CIARRA
	Si le bruit provient du moteur, veuillez contacter notre service d'assistance à la clientè le.
Les lumières ne fonctionnent pas	La lumière est endommagée	Remplacez la lampe par une lampe LED neuve ; retirez les filtres à graisse, passez la main à l'intérieur derrière le panneau de commande et localisez le fil avec le clip derrière le boîtier de la lampe.
	La borne du fil d'éclairage est desserrée	Réinitialiser la connexion

Si le problème existe encore après les vérifications ci-dessus, n'hésitez pas à contacter le service à la clientèle CIARRA pour obtenir les aides et les soutiens.

Protection de l'environnement

Il ne faut pas mélanger les déchets de produits électriques avec les ordures ménagères, et il doit faire l'objet d'une collecte spécifique à ce type de déchets. Contactez les autorités locales ou votre détaillant pour obtenir plus d'informations sur le recyclage.

Cet appareil est certifié conforme à la Directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à prévenir des effets nuisibles à l'environnement et à la santé, qui pourraient autrement être causé par une mise au rebut inadéquate de ce produit.

Le symbole figurant sur le produit et sur la documentation qui l'accompagne indique que cet appareil ne doit être traité comme déchet ménager mais doit être remis à un centre de collecte spécialisé dans le recyclage des équipements électriques et électroniques.

La mise en rebut de ce produit doit être effectuée conformément aux réglementations environnementales locales en matière d'élimination des déchets.

Pour toute information supplémentaire sur le traitement et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou le magasin où vous avez acheté l'appareil.
