EVCC08 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur industriel
Marque	IFM
Modèle	EVCC08
Dimensions du connecteur	M12 (cote sur plat 14 mm)
Poids approximatif	50 g
Alimentation	10-30 V DC
Courant de sortie max	200 mA
Fonctions principales	Détection de présence, sortie NPN/PNP, protection contre les courts-circuits
Degré de protection	IP67 (avec connecteur correctement serré)
Température de fonctionnement	-25 à 80 °C
Matériau du boîtier	Acier inoxydable et plastique
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de solvants.
Sécurité	Respecter le couple de serrage (0,6 Nm à 1,5 Nm). Débrancher avant entretien.
Pièces détachées	Connecteurs femelles, embases, câbles de raccordement (série EV)
Réparabilité	Capteur non réparable, remplacer l'unité défectueuse
Informations générales	Notice d'utilisation disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - EVCC08 IFM

Quel couple de serrage pour le connecteur EVCC08 ?

Le couple de serrage recommandé est de 0,6 Nm à 1,5 Nm. Serrer d'abord à la main, puis utiliser une clé (cote sur plat 14) si nécessaire.

Comment démonter le connecteur ?

Pour démonter, desserrer l'écrou et presser simultanément le connecteur contre le capteur.

Quel est le degré de protection du capteur ?

Le degré de protection est IP67 à condition que le connecteur soit correctement serré.

Puis-je utiliser une clé pour serrer le connecteur ?

Oui, pour les environnements agressifs ou vibrants, serrer l'écrou d'un cran supplémentaire avec une clé (cote sur plat 14).

Quelle est la tension d'alimentation du EVCC08 ?

La plage de tension d'alimentation typique est de 10-30 V DC.

Le capteur est-il compatible avec les sorties NPN et PNP ?

Le modèle EVCC08 est généralement configurable en sortie NPN ou PNP selon le câblage.

Comment nettoyer le capteur ?

Nettoyer avec un chiffon sec et non abrasif. Éviter les solvants ou produits chimiques.

Quels sont les types de connecteurs disponibles ?

Les connecteurs femelles de la série EV (ex: EVF, EVT) sont compatibles.

Où télécharger la notice complète ?

La notice est disponible gratuitement sur notice-facile.com en format PDF.

Que faire en cas de dysfonctionnement ?

Vérifier le câblage, le couple de serrage et l'alimentation. Si le problème persiste, remplacer l'unité défectueuse (le capteur n'est pas réparable).

MODE D'EMPLOI EVCC08 IFM

Montagehinweis / Mounting instruction / Instruction de montage

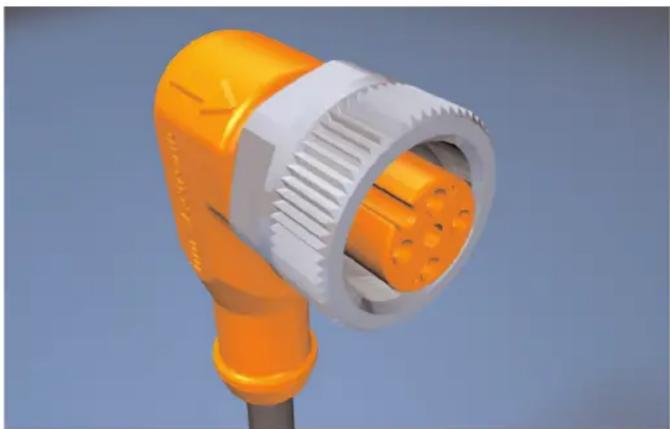

Raccorder le connecteur au capteur, la flèche indique la bonne direction du codage. Afin d'assurer le degré de protection indiqué, il faut serrer l'écrou avec un couple de serrage de 0,6 Nm (à la main) à 1,5 Nm (avec une clé).

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre le capteur.

Pour les applications en environnement agressif serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations. Utiliser également une clé (cote sur plat 14) pour le démontage.
