SS-21270 - Ventilateur Sogo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied électrique
Marque	Sogo
Modèle	SS-21270
Diamètre de la grille	40 cm (16 pouces)
Tension d'alimentation	220-240 V ~ 50 Hz
Puissance nominale	50 W
Nombre de vitesses	3 (basse, modérée, haute) + arrêt
Oscillation	Oui, contrôle par bouton
Inclinaison de la tête	Oui, réglage manuel
Hauteur réglable	90 cm ou 125 cm (tubes de colonne)
Matériau du boîtier	Plastique (grille, pales, carter moteur)
Type de base	Plaque de base avec poids
Cordon d'alimentation	Court, non détachable
Accessoires inclus	Base, colonne, grilles avant/arrière, pales, écrous, vis en L
Nettoyage	Chiffon doux humide, ne pas utiliser de solvants
Stockage	Débranché, dans un endroit sec
Conformité	Directives basse tension 2014/35/CE, CEM 2014/30/UE, RoHS 2015/863/UE, ErP 2009/125/CE
Utilisation prévue	Intérieur, domestique
Fabricant	SOGO (fabriqué en Chine)
Service après-vente	www.sogosat.com / [phone]

FOIRE AUX QUESTIONS - SS-21270 Sogo

Comment nettoyer le ventilateur Sogo SS-21270 ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon doux humide (pas mouillé) pour les surfaces extérieures. Pour la grille arrière, un chiffon sec peut enlever la poussière. N'utilisez jamais de solvants ou produits abrasifs.

Comment assembler le ventilateur ?

Fixez le tube extérieur sur la plaque de base avec la vis en L. Insérez le tuyau intérieur pour régler la hauteur (90 ou 125 cm). Montez la grille arrière sur le carter moteur, vissez l'écrou de retenue, installez la lame sur l'arbre du moteur et fixez-la avec l'écrou de retenue de lame (sens antihoraire). Enfin, attachez la grille avant et fermez les loquets.

Comment régler la hauteur du ventilateur ?

Dévissez le bouton de réglage de la hauteur sur la colonne. Ajoutez ou retirez le tube intérieur pour choisir entre 90 cm et 125 cm. Revissez le bouton pour fixer la hauteur.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord que le ventilateur est branché sur une prise 220-240V. Assurez-vous que le bouton de vitesse est sur 1, 2 ou 3. Si rien ne se produit, laissez l'appareil débranché et contactez le service après-vente Sogo.

Puis-je utiliser une rallonge avec ce ventilateur ?

Il est préférable d'utiliser le cordon court fourni. Si une rallonge est indispensable, elle doit avoir une puissance au moins égale au produit (50W) et être disposée de manière à ne pas faire trébucher.

Est-il sûr de laisser le ventilateur fonctionner sans surveillance ?

Non, il est déconseillé de laisser l'appareil sans surveillance lorsqu'il est allumé. Débranchez-le toujours en cas d'absence prolongée.

Comment activer l'oscillation du ventilateur ?

Appuyez sur le bouton d'oscillation (n° 10 sur la notice) situé en haut du moteur pour activer la diffusion large de l'air. Tirez le bouton vers le haut pour désactiver l'oscillation et fixer une direction.

Les enfants peuvent-ils utiliser ce ventilateur ?

Les enfants de moins de 8 ans ne peuvent allumer/éteindre l'appareil que s'il est en position normale et sous surveillance. Les enfants ne doivent pas jouer avec l'appareil ni effectuer son nettoyage sans supervision.

Où puis-je trouver des pièces de rechange pour le SS-21270 ?

Contactez le service après-vente Sogo via [e-mail] ou au [phone]. Consultez également le site www.sogosat.com.

Comment incliner la tête du ventilateur ?

Tenez le moteur d'une main et la tête du ventilateur de l'autre. Inclinez doucement la tête jusqu'à l'angle souhaité. Ne forcez pas au-delà de la butée pour éviter d'endommager l'appareil.

MODE D'EMPLOI SS-21270 Sogo

Ventilateur sur pied électrique 16" (40cm)

1. Avis important P.19
2. Définitions des symboles P.19
3. Consignes de sécurité pour l'utilisateur P.19

I. Précautions générales lors de l'utilisation de matériel électrique P.19
II. Restrictions d'utilisation pour éviter les blessures P.21
III. Restrictions d'utilisation du produit en raison d'un mauvais état ou d'une panne P.22
IV. Restrictions d'utilisation lorsqu'il est utilisé P.23 avec des enfants et des personnes âgées
V. AVERTISSEMENT IMPORTANT P.24
VI. Instructions à suivre lors de l'utilisation de P.24 l'appareil
4. Spécifications techniques P.26
5. Descriptif des pièces P.26
6. Instructions de montage et d'utilisation P.26
7. Nettoyage et entretien P.27
8. (ERP) Spécifications techniques P.55
9. Déclaration de conformité P.57
10. Responsabilité de l'élimination, détails de la P.58 fabricant et service après-vente

INDEX

• Lisez toujours attentivement le mode d'emploi avant utilisation.
• Ce mode d'emploi peut être téléchargé à partir de notre page Web à l'adresse suivante : www.sogo.es
• Conservez ces instructions pour pouvoir les consulter ultérieurement.

2. Définitions des symboles

1

2

GENERAL PRECAUTIONS

3

1. Informations utiles et conseils importants sur l'utilisation
   2 Mise en garde contre les situations dangereuses du point de vue de vie et des biens
   3 Précautions lors de l'utilisation d'équipements électriques et électroniques.

3. Consignes de sécurité pour l'utilisateur

GENERAL

I. PRECAUTIONS Précautions générales lors de l'utilisation de matériel électrique

•N'utilisez pas l'appareil à d'autres fins que celles décrites dans ce mode d'emploi.

• N'utilisez pas et ne stockez pas l'appareil à l'extérieur.
• Placez toujours l'appareil sur une surface plane et régulière.
• Ce produit est destiné à un usage intérieur, non industriel, non commercial et uniquement à usage domestique.

N'utilisez pas le produit à l'extérieur ou à d'autres fins. Une mauvaise utilisation ou une mauvaise manipulation peut causer des défaillances à l'appareil et blesser l'utilisateur.

• L'appareil doit être utilisé uniquement aux fins prévues. Aucune responsabilité n'est acceptée pour les dommages résultant d'une mauvaise utilisation ou d'une mauvaise manipulation.
•Assurez-vous que la tension indiquée sur la plaque signalétique correspond à la tension secteur avant de brancher l'appareil.
- Retirez toujours la fiche de la prise de courant lorsque l'appareil n'est pas utilisé. Ne laissez pas l'appareil sans surveillance lorsqu'il est allumé.
- Une surveillance étroite est nécessaire lorsqu’un appareil est utilisé par ou à proximité d’enfants.
- Les appareils ne sont pas destinés à être commandés au moyen d'une minuterie

externe ou d'un système de commande à distance séparé.

• L'appareil n'est pas complètement déconnecté de la source d'alimentation, même après avoir été éteint. Pour le débrancher complètement, débranchez-le de la prise secteur.

II. ! Restrictions d'utilisation pour éviter les blessures

- Ne laissez pas l'appareil fonctionner sans surveillance.

- Ne placez pas ou n'utilisez pas cet appareil à proximité de sources d'eau.

- Ne placez pas et ne faites pas fonctionner l'appareil et son cordon d'alimentation sur ou à proximité de surfaces chaudes (par exemple, des plaques de cuisson) ou de flammes.

- Ne laissez pas le cordon d'alimentation endre sur des angles ou des arêtes vives et tenez-le à l'écart des objets chauds et des flammes. N'enroulez pas le cordon autour de l'appareil et ne le pliez pas.

- N'utilisez jamais d'accessoires non recommandés par le fabricant.

- L'utilisation d'accessoires non recommandés ou non vendus par le fabricant de l'appareil peut provoquer un risque d'incendie,

d'électrocution ou de blessures.

• Lorsque vous souhaitez retirer la fiche de la prise murale, veuillez le faire au niveau de la fiche elle-même et non en tirant sur le câble ou sur l'appareil lui-même.
• Pour éviter les chocs électriques, assurez-vous que vos mains sont sèches avant de brancher ou de débrancher.
• N'utilisez pas l'appareil avec les mains mouillées, sur des sols humides ou lorsque l'atmosphère est humide, il y a un risque de choc électrique.

III. Restrictions d'utilisation du produit en raison d'un mauvais état ou d'une panne

•N'immergez jamais l'appareil ou la prise dans l'eau ou tout autre liquide. En cas de chute de l'appareil dans l'eau, débranchez-le immédiatement de l'alimentation secteur et apportez-le à un agent de service agréé pour réparation avant de le réutiliser.
- N'utilisez pas l'appareil s'il est couché sur le sol, si ce sont des visibles signes de dommages ou une fuite.
•N'utilisez pas l'appareil si le câble ou la fiche est endommagé. Si le cordon est endommagé, il doit être remplacé uniquement par le fabricant, son agent de

service ou des personnes de qualification similaire afin d'éviter tout danger.

• En cas de dysfonctionnement de l'appareil ou s'il a été endommagé de quelque manière que ce soit, renvoyez l'appareil au centre de service agréé le plus proche pour examen, réparation ou réglage.

- En cas de problèmes matériels, n'essayez pas de réparer le produit vous-même. Les réparations ne doivent être effectuées que par des techniciens qualifiés.

IV. Restrictions d'utilisation lorsqu'il est utilisé avec des enfants et des personnes âgées

• Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans la surveillance d'un adulte.
• Les enfants ne doivent pas jouer avec l'appareil.
• Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

V. AVERTISSEMENT IMPORTANT

• Pour éviter une surcharge du circuit lors de l’utilisation de ce produit, ne faites pas fonctionner un autre produit une puissance élevée sur le même circuit électrique.
• Un cordon d'alimentation court est fourni avec ce produit. Il n'est pas recommandé d'utiliser une rallonge avec ce produit, mais si une rallonge doit être utilisée :

- La puissance électrique indiquée sur le cordon doit être au moins égale à celle du produit.

- Disposez la rallonge de manière à ce qu'elle ne pende pas là où elle pourrait faire trébucher ou être tirée par inadvertance.

VI. Instructions à suivre lors de l'utilisation de l'appareil

• Les enfants âgés de moins de 8 ans ne doivent allumer/éteindre l'appareil que s'il a été placé ou installé dans sa position de fonctionnement normale prévue, et qu'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité, et ils comprennent les dangers encourus.
• Veuillez vous assurer que le ventilateur ne rencontrera aucune obstruction lors de l'oscillation.

- Ne mettez jamais vos doigts ou tout autre objet dans le boîtier avant du ventilateur. Veuillez porter une attention particulière lorsque vous utilisez le ventilateur à proximité d'enfants, pour éviter que les enfants ne jouent avec le ventilateur.

- Ne laissez pas de cheveux, de voilages, de nappes, de vêtements ou de rideaux à côté de l'entrée ou de la sortie du ventilateur. Ils pourraient être aspirés dans le ventilateur, causant des dommages ou des blessures.

- N'utilisez pas ce ventilateur avec un contrôle de vitesse à semi-conducteur.

- Ne faites pas fonctionner le ventilateur dans une zone où de l'essence est utilisée ou stockée, ou de la peinture ou d'autres liquides inflammables.

- Une fois le ventilateur monté, il est interdit de démonter le boîtier lors du nettoyage.

- Si l'unité nécessite un nettoyage externe, assurez-vous qu'elle est débranchée de l'alimentation électrique. Utilisez un chiffon doux ou un chiffon sec pour le nettoyage général. Pour enlever la saleté ou la crasse plus persistante, utilisez un chiffon humide et savonneux chaud. N'utilisez pas de solvants (tels que des diluants), car ils pourraient endommager le boîtier en plastique.

4. Information technique

No. de Modele Tension Freqence Puissance
SS-21270 220-240V 50Hz 50W

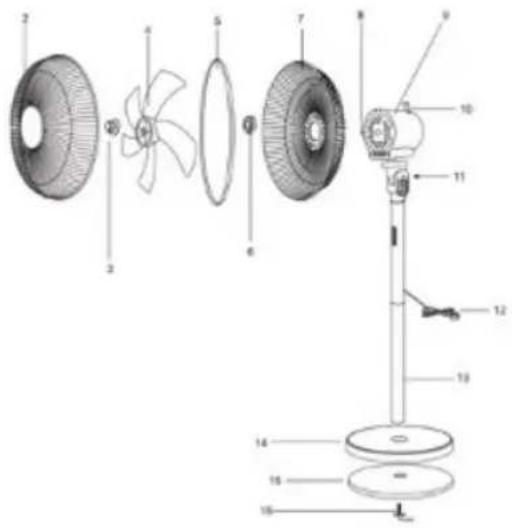

5. Identification des pièces

1. Couvercle de calandre
2. Grille avant
3. Écrou de retenue de lame
4. Lame
5. Anneau de calandre
6. Écrou de retenue de calandre
7. Calandre arrière
8. L'arbre du moteur
9. Carter de moteur
10. Bouton d'oscillation
11. Vis de pivot
12. Cordon d'alimentation
13. Tuyau extérieur
14. Plaque de base
15. Poids de base
16. Vis en L

6. Instructions de montage et d'utilisation

Comment faire pour installer

Avant l'installation:

• Déballez le produit pour voir si tous les accessoires sont disponibles.
• La tension indiquée sur la plaque, comme si elle correspond à caractéristiques tension locale.
• Si le moteur tourne rond.

Montage

Les instructions de montage du tube de colonne:

Prenez la plaquez de base (# 14), Poids de base (1#15) et une partie de Tuyau extérieur (# 13) de la boîte et Vis en L (# 16). Fixer la colonne sur la plaque de base à l'aide du Vis en L (# 16). Dévisser le bouton de réglage de la hauteur. Monter le tube de la colonne et de mettre la hauteur désirée.

Remarque: La colonne de ce ventilateur est divisée en deux tailles de tubes différentes pour ajuster la hauteur du ventilateur à 90 cm ou 125 cm.

Instructions de montage grille & lame (# 1 - # 9):

1. L'arrière d'ajustement grille (# 7) au carter de moteur (# 9) avec la poignée vers le haut.
2. Assurer le vissage de l'ecrou de retenue de calandre (# 6) dans le sens horaire sur le carter de moteur (#9).
3. Installer les lames de ventilateur (# 4) sur l'arbre de moteur (#8) avec des coupes de tôle montés sur l'arbre du moteur.
4. Visser Écrou de retenue de lame (# 3) sur l'arbre du moteur d (# 8) pour maintenir les lames du ventilateur (# 4) en place en la tournant dans le sens antihoraire.
5. Fixez la grille avant (# 2) sur le calandre arrière (# 7). Assurez-vous que les loquets et crochets sont co-rrectement alignés grille.
6. Fermez toutes les mailles de bord pour s'assurer que les grilles (# 2 et # 7).
7. Montez le couvercle du grille (#1) sur le gril avant.

Instructions d'utilisation

S'assurer que le ventilateur est en position off avant de brancher dans un 220-240v \~ 50hz prise de courant. Ce ventilateur dispose de 4 positions teur des boutons de commande n située à l'avant du ventilateur colonne supérieure.

[0] En appuyant sur ce bouton d'alimentation du ventilateur off.
[1] En appuyant sur cette touche met le ventilateur à basse vitesse.
[2] En appuyant sur cette touche met l'ador ventil à vitesse modérée.
[3] En appuyant sur cette touche met le Ventilateur en marche à grande vitesse.

Cela ressemble a 3 fonctions personnalisées qui permettent aux el ar un meilleur confort que l'air préféré et améliorer la circulation de l'air dans la chambre.

Oscillation:

Pour activer l'oscillation de brise large diffusion, appuyez simplement sur le bouton d'oscillation (# 10) vers le bas située à la chambre haute du moteur du ventilateur. Pour désactiver l'oscillation pour une configuration spécifique brise, tirez le bouton vers le haut balançoire. Le Contrôle d'oscillation peut être effectué pendant que le ventilateur est en marche.

Mise en tête fan:

Pour incliner la tête du ventilateur de sorte que l'air est dirigé à un angle, d'une main saisissant le moteur du ventilateur et le ventilateur saisissant sa tête à l'autre, la tête du ventilateur soigneusement inclinaison jusqu'à ce qu'il atteigne l'angle désiré. Cette position sera maintenue. Veillez à ne pas incliner la tête en arrière au-delà de son cadre, cela pourrait endommager l'appareil.

Réglage de la hauteur:

Ce ventilateur dispose de 2 hauteurs réglées pour le confort et les besoins de l'utilisateur. La hauteur peut être choisie entre 90 cm et 125 cm simplement en ajoutant et en retirant les tubes de la colonne.

7. Nettoyage et entretien

Nettoyage et entretien:

1. Toujours débrancher le cordon d'alimentation de la prise pour nettoyer le ventilateur.
2. Le cumul lvo po co n peut être enlevée avec un chiffon doux pour nettoyer la grille du ventilateur arrière.
3. Surfaces extérieures nettoyer le ventilateur de temps en temps avec un chiffon humide (pas mouillé) et sec avec un chiffon doux et sec avant de faire fonctionner le ventilateur.
4. Ne pas utiliser de nettoyants abrasifs pour nettoyer cet appareil, il causera des dommages à elle.

Stockage:

1. Suivez les instructions de nettoyage 1-4 ci-dessus. Assurez-vous d'enlever et de nettoyer le ventilateur avant de le ranger.
2. Conservez l'emballage d'origine pour stocker le ventilateur.
3. Toujours ranger dans un endroit sec.
4. Ne rangez jamais si branché.
5. Ne jamais enrouler le cordon trop serré dans le ventilateur ou exercer de pression sur le cordon d'où il pénètre dans le ventilateur, et qui pourrait causer le cordon et s'effiloch.

1. IMPORTANTE:

Cet appareil est conforme a la directive Basse Tension 2014/35/CE.

La directive Compatibilité électromagnétique 2014/30/UE.

La directive 2015/863/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements.

La directive 2009/125/CE électriques et électroniques sur les exigences en matière d'éco conception applicables aux produits liés à l'énergie.

Ce symbole sur le produit ou sur l'emballage indique que ce produit ne peut pas être jeté comme un déchet normal ou un déchet ménager. Tous les équipements électriques, électroniques et les appareils à piles doivent être recyclés de manière appropriée et conformément aux lois municipales locales. Vous pouvez les recycler en les apportant à un centre d'élimination agréé par le gouvernement ou dans des poubelles spécialisées que vous pouvez trouver dans tous les grands supermarchés à proximité, les magasins de produits électroniques ou électroménagers ou les centres commerciaux qui disposent de ces types d'installations.

Élaboré par: SOGO basé sur les normes de qualité européennes Importé par: Sanysan Appliances S.L, NIF : B98753056, C/ Barcas 2, 2, 46002 Valence, Espagne Produit fabriqué en China. Service après-vente: www.sogosat.com [e-mail] / 0034 902 222 161
