MANUALE UTENTE SS-21270 Sogo

Ventilatore elettrico 16" (40cm)

1. Avviso importante P.46
2. Definizioni dei simboli P.46
3. Istruzioni di sicurezza per l'utente P.46

I. Precauzioni generali durante l'uso di appa- P.46 recchiature elettriche

II. Restrizioni d'uso per evitare lesioni personali P.48
III. Restrizioni all'uso del prodotto dovute a cattive condizioni o guasti P.49
IV. Restrizioni d'uso se usato con bambini e P.50 anziani

V.AVVISOIMPORTANTE P.50

VI. Istruzioni da seguire quando si utilizza il dispositivo P.51

1. Specifiche tecniche P.52
2. Descrizione delle parti P.52
3. Istruzioni per il montaggio e l'uso P.52
4. Pulizia e manutenzione P.53
5. (ERP) Specifiche tecniche P.55
6. Dichiarazione di conformità P.57
7. Responsabilità per lo smaltimento, dettagli del produttore e servizio post-vendita P.58

1. AVISO IMPORTANTE:

• Leggi sempre attentamente il manuale delle istruzioni prima dell'uso.
• Questo manuale può essere scaricato dal nostro sito www.sogo.es
• Conserva queste istruzioni per riferimento futuro.

2. Definizioni dei simboli

1

2

GENERAL PRECAUTIONS

3

1- Informazioni importanti e indicazioni per uso benefico.
2- Segnalazione di pericolo per le persone e la Prodotto.
3- Precauzioni durante l'utilizzo di appa-recchiature elettriche ed elettroniche.

3. GENERAL PRECAUTIONS Istruzioni di sicurezza per l'u-tente

I. Precauzioni generali durante l'uso di apparecchiature elettriche

• Non utilizzare l'apparecchio per scopi diversi da quelli descritti in questo manuale.
  • Non utilizzare o conservare l'apparecchio

all'aperto.

- Posiziona sempre l'apparecchio su una superficie piana e regolare.

- Questo prodotto è destinato all'uso al co-perto, non industriale, non commerciale ed esclusivamente domestico. Non utilizzare l'apparecchio all'aperto o per altri scopi. L'uso o gestione impropri possono causare problemi all'apparecchio e lesioni all'utente.

- L'apparecchio deve essere utilizzato solo per gli scopi previsti. Si declina ogni responsabilità per danni derivanti da un uso o gestione errati.

- Prima di collegare l'apparecchio verificache la tensione indicata sulla targhetta dei dati sia compatibile con la tensione di rete disponibile.

- Stacca sempre la spina dalla presa di cr- rente quando l'apparecchio non è in uso. Non lasciare l'apparecchio incustodito quando è acceso.

- È necessaria una stretta supervisione quando l'apparecchio viene utilizzato da o vicino a bambini.

- Anche dopo essere stato spento, l'apparecchio non è completamente scollegato dalla rete elettrica. Per scollegarlo completamente devi staccare la spina dalla presa di corrente.

- Questo apparecchio non è adatto ad essere azionato tramite un timer esterno o un sistema di telecomando separato.

II. Restrizioni d'uso per evitare lesioni personali

- Non lasciare che l'apparecchio funzioni incustodito.

- Non posizionare o utilizzare questo apparecchio vicino all'acqua.

- Non posizionare o utilizzare l'apparecchio e il suo cavo di alimentazione su o vicino a superfici calde (ad es. piastre di cottura) o fiamme libere.

- Non lasciare che il cavo di alimentazione penda da spigoli acuti e tienilo lontano da oggetti caldi e fiamme. Non piegare il cavo e non avvolgerlo all'apparecchio.

- Non utilizzare mai accessori non consigliati dal produttore.

- L'uso di accessori non consigliati o venduti dal produttore può provocare incendi, scosse elettriche o lesioni personali.

- Per staccare la spina dalla presa elettrica, afferra la spina stessa e non tirare il cavo o l'apparecchio.

- Per evitare scosse elettriche, assicurarsi che le mani siano asciutte prima di collegare o scollegare.

• Non utilizzare il dispositivo con le mani bagnate, su pavimenti umidi o quando l'atmosfera è umida, c'è il rischio di scosse elettriche.
• Durante l'utilizzo dell'apparecchio, accertati che il cavo di alimentazione non venga intrappolato o schiacciato.
• Non lasciare che l'unità motore, il cavo ola spina si bagnino, per evitare il rischio di scosse elettriche.

III. Restrizioni all'uso del prodotto dovute a cattive condizioni o guasti

- Non immergere mai l'apparecchio o la spina in acqua o altri liquidi. In caso di caduta dell'apparecchio in acqua, scollegalo immediatamente dalla rete elettrica e, prima di riutilizzarlo, consegnalo ad un centro di assistenza autorizzato per la riparazione.

- Non utilizzare l'apparecchio se è caduto sul pavimento, se ci sono segni visibili di danni o se presenta una perdita.

- Non usare l'apparecchio se il cavo o la spina hanno subito danni, nel qual caso dovranno essere sostituiti solo dal produttore, da un suo agente di servizio autorizzato o da persone parimente qualificate per evita-re rischi.

• In caso di malfunzionamento dell'apparecchio, o se è stato danneggiato in qualsiasi modo, consegnalo al più vicino centro di assistenza autorizzato per eventuali esami, riparazioni o regolazioni.
• In caso di problemi con l'hardware, non tentare di riparare il prodotto da solo. Le riparazioni devono essere eseguite solo da tecnici qualificati.

IV. !Restrizioni d'uso se usato con bambini e anziani

• La pulizia e la manutenzione affidate all'u-tente non devono essere effettuate da bambini senza supervisione.
• I bambini non devono giocare con l'appa-recchio.
• Questo apparecchio non deve essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzione.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

V. AVISOIMPORTANTE

- Per evitare sovraccarichi elettrici, non usa-re altri prodotto ad alta potenza sullo stes-

so circuito elettrico al quale è collegato questo apparecchio.

- Questo apparecchio include un cavo di alimentazione corto. Si sconsiglia l'uso di una prolunga, ma se è necessario utilizzarne una:

- La potenza elettrica nominale del cavo deve essere almeno pari a quella del prodotto.

- Stendi la prolunga in modo che non passi dove può costituire un rischio di inciampo o essere accidentalmente tirata.

VI. Istruzioni da seguire quando si utilizza il dispositivo

- I bambini di età inferiore a 8 anni devono accendere/spegnere l'apparecchio solo a condizione che sia stato posizionato o installato nella normale po-sizione di funzionamento prevista e che siano stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro, e capiscono i rischi coinvolti.

• Assicurarsi che la ventola non incontri alcun ostacolo durante l'oscillazione.

- Non mettere mai le dita o altri oggetti nella parte anteriore della ventola. Si prega di prestare partico-lare attenzione quando si utilizza il ventilatore vici-no ai bambini,

per evitare che i bambini giochino con il ventilatore.

• Non lasciare capelli, tendine, tovaglie, vestiti o tende vicino all'ingresso o all'uscita del ventilatore. Potrebbero essere risucchiati nella ventola, causando danni o lesioni.
• Non utilizzare questa ventola con alcun controllo di velocità a semiconduttore.
• Non azionare la ventola in un'area in cui viene utilizzata o immagazzinata benzina, vernici o altri liquidi infiammabili.
• Una volta assemblato il ventilatore, è vietato smontare l'alloggiamento durante la pulizia.
• Se l'unità richiede una pulizia esterna, assicurarsi che sia scollegata dall'alimentazione. Utilizzare un panno morbido o un panno asciutto per la pulizia generale. Per rimuovere lo sporco o la sporcizia più persistenti, utilizzare un panno inumidito di sapone caldo. Non utilizzare solventi (come diluenti), poiché potrebbero danneggiare l'involucro di plastica.

Modello Tensione Frequenza Potenza di uscita
SS-21270 220-240V 50Hz 50W

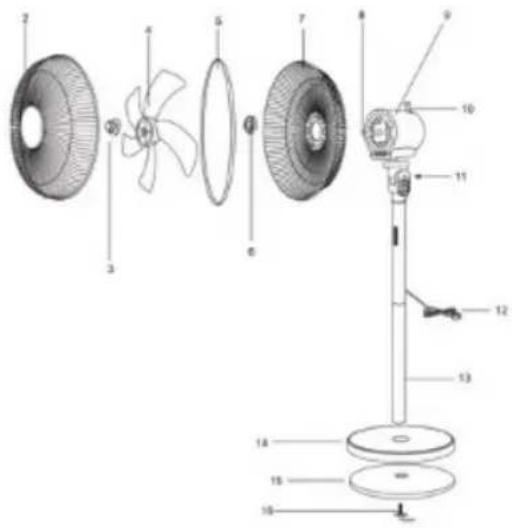

5. Identificazione del partito

1. Copertura della protezione anteriore
2. Griglia frontale del ventilatore
3. Vite della lama
4. Lama
5. Anello della rete
6. Vite di griglia posteriore
7. Griglia posteriore del ventilatore
8. Albero motore
9. Carcassa del motore
10. Manopola di oscillazione
11. Vite girevole
12. Cavo di alimentazione
13. Tubo esterno
14. Piastra di base
15. Peso base
16. Vite a L

6. Istruzioni per il montaggio e l'uso

Come installare

Verificare prima dell'installazio:

• Disimballare il prodotto per verificar se tutti gli accessori sono disponibili
• Controllare la tensione indicata sulla targhetta per verificar se è conforme alla situazione locale
• Controllare se il motore può muoversi senza intoppi.

Montaggio

Istruzioni di montaggio della colonna:

Prendere la piastra di base (n. 14), Peso base (n. 15) E le parti del tuvo esterno (n. 13) Dalla scatola di imballaggio e allentare il vite a L (n. 16). Fissare la colonna sulla piastra di base usando la Vite a L (# 16). Svitare la manopola di regolazione dell'altezza. Montare l'ornamento della colonna e spostarsi all'altezza desiderata.

Nota: la colonna di questa ventola è suddivisa in due diverse dimensioni di tubi per regolare l'altezza della ventola a 90 cm o 125 cm.

Set di griglia e pale (# 1 - # 8):

1. Regolare Griglia posteriore del ventilatore (n. 7) Sulla Carcassa del motore (n. 9) Con la maniglia rivolta verso l'alto.
2. Fissare insieme avvitando il Vite di griglia posteriore (n. 6) In senso orario Sulla Carcassa del motore (n. 9).
3. Installare le pale della ventola (n. 4) Sull'albero del motore (n. 8) Con i ritagli sulla pala montati sull'albero del motore.
4. Avvitare il dado di plastica (n. 3) Sull'albero del motore (n. 8) Per bloccare le pale della ventola (n. 4) In posizione ruotando in senso antiorario.
5. Chiudere tutte le clip per bordi per fissare le griglie (n. 2 E n. 7).

6. Montare la copertura della griglia (#1) sulla griglia anteriore.

7. Installare la griglia anteriore (n. 2) Sulla griglia posteriore (n. 7). Assicurarsi che le chiusure e i ganci sulla griglia siano ben allineati.

Istruzioni per l'uso

Assicurarsi che la ventola è in posizione off prima di collegare l'uscita 220-240v \~ 50hz

Questa ventola ha 4 posizioni sul pulsante di controllo situato nella parte anteriore della colonna superiore della ventola.

[0] Premendo questo pulsante soggiorni in posizione off / off.
[1] Premendo questo pulsante si accende la ventola a bassa velocità.
[2] Premendo questo pulsante si accende la ventola a velocità moderata.
[3] Premendo questo pulsante si accende la ventola ad alta velocità.

Questa ventola possiede 3 funzioni che consentono di personalizzare il vostro miglior comfort dell'aria preferito e migliorare la circolazione dell'aria nella stanza.

Oscillazione:

Per attivare la funzione di oscillazione per una distribuzione diffusa della brezza, è sufficiente premere il pulsante di oscillazione (# 10) verso il basso nella parte superiore della casa del motore del ventilatore. Per disattivare la funzione di oscillazione per un'impostazione di brezza specifica, tirare la manopola dell'oscillazione verso l'alto. Il controllo dell'oscillazione può essere eseguito mentre la ventola è in funzione.

Regolazione della testa della ventola:

Per inclinare la testa della ventola in modo tale che la brezza sia orientata ad angolo, con una mano afferrare il motore della ventola e afferrare la testa della ve ola con l'altra, inclinare delicatamente la testa della ventola fino a raggiungere l'angolazione desiderata. Quesa posizione verrà mantenuta. Fare attenzione a non inclinare la testa all'indietro oltre la regolazione, poiché ciò potrebbe danneggiare l'unità.

Regolazione in altezza:

Questo ventilatore ha 2 altezze impostate per il comfort e le esigenze dell'utente. L'altezza può essere scelta tra 90cm / 125cm semplicemente aggiungendo e togliendo i tubi della colonna.

7. Pulizia e manutenzione

Pulizia e manutenzione:

1. Scollegare sempre il cavo dalla presa elettrica per pulire la ventola.
2. La polvere accumulata può essere rimossa con un panno morbido e quindi pulire la griglia posteriore della ventola.
3. Pulire periodicamente le superfic esterne della ventola con un panno umido (non bagnato) e asciugare accuratamente con un panno morbido e asciutto prima di azionare la ventola.
4. Non utilizzare detergenti abrasivi per pulire questo apparecchio, poiché ciò potrebbe danneggiarlo.

Stoccaggio:

1. Seguire le istruzioni per la pulizia 1-4 sopra. Assicurati di smontare e pulire la ventola prima di riporla.
2. Conservare l'imballo originale per conservare la ventola.
3. Conservare sempre in un luogo asciutto.
4. Non riporlo mai se è collegato.
5. Non avvolgere mai il cavo troppo stretto sulla ventola o premere il cavo nel punto in cui la ventola entra, poiché potrebbe causare l'usura o la rottura del cavo.

ENG / ESP

DICHIARAZIONE DI CONFORMITÀ

Questo dispositivo è conforme alla Direttiva UE sulla bassa tensione 2014/35/CE.

Direttiva Compatibilità Elettromagnetica 2014/30/UE.

Direttiva 2015/863/UE sulla restrizione dell'uso di determinate sostanze pericolose in ambito elettrico.

Direttiva 2009/125/CE sui requisiti di progettazione ecocompatibile applicabili ai prodotti connessi all'energia.

15: 5637EU

Questo simbolo sul prodotto o sulla confezione indica che questo prodotto non può essere smaltito come normale rifiuto domestico o rifiuto domestico. Tutte le apparecchiature elettriche, elettroniche e le unità alimentate a batteria devono essere riciclate in modo adeguato e secondo le leggi locali comunali. Puoi riciclarli portandoli in un centro di smaltimento autorizzato dal governo o in contenitori specializzati che puoi trovare nei grandi supermercati, nei negozi di prodotti elettronici o elettrodomestici o nei centri commerciali che dispongono di questo tipo di strutture nelle vicinanze.

Progettato da: SOGO basato su standard di qualità europei Importato da: Sanysan Appliances SL, NIF: B98753056, C/ Barcas 2, 2, 46002 Valencia, Spagna Prodotto fabbricato in China. Servizio post-vendita: [e-mail] / 0034 902 222 161
