Gloria HPS-2.5-600 - Système de stockage d'énergie HAIER - Notice d'utilisation et mode d'emploi gratuit

Marque	Haier
Modèle	Gloria HPS-2.5-600
Type de produit	Système de stockage d'énergie
Dimensions (L x P x H)	510 mm x 190 mm x 810 mm
Tension d'entrée PV max	150 V (Voc)
Courant d'entrée PV max	28 A (Imp)
Puissance PV max	1200 W
Indice de protection	IP54
Connectivité	WiFi 2,4 GHz
Affichage	Écran LCD + LED
Installation	Murale, intérieur ou extérieur abrité
Fonctions principales	Stockage d'énergie solaire, alimentation de secours (EPS), surveillance via application Nahui
Entrée PV	Oui, avec connecteurs MC4
Sortie AC	Oui, pour connexion au réseau et sortie EPS
Pile incluse	Oui, batterie intégrée
Température de fonctionnement	Non spécifiée (surfaces chaudes >60°C)
Sécurité	Protection contre les surtensions, mise à la terre, arrêt d'urgence
Contenu de l'emballage	Unité principale, support mural, câble AC 1,5 m, câbles PV 3 m, guide d'installation, clé à fourche, prise intelligente, papiers de repérage
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - Gloria HPS-2.5-600 HAIER

Comment installer le système de stockage d'énergie Gloria HPS-2.5-600 ?

L'installation doit être effectuée par un professionnel. Fixez le support mural au mur avec les boulons d'expansion, puis accrochez l'unité. Respectez un espace de 50 cm autour pour la dissipation thermique. Connectez les câbles PV et AC, puis mettez sous tension.

Quels sont les prérequis pour l'installation ?

L'emplacement doit être intérieur ou extérieur abrité, avec une surface murale solide. Évitez les objets inflammables. Assurez-vous que le réseau WiFi 2,4 GHz est disponible. La tension et la fréquence du réseau doivent correspondre aux spécifications.

Comment connecter les panneaux solaires ?

Utilisez les câbles PV fournis. Connectez le positif au port PV+ et le négatif au port PV-. Veillez à ne pas dépasser 1200 W de puissance totale et 150 V de tension en circuit ouvert. Le courant total ne doit pas excéder 28 A.

Comment connecter l'application Nahui ?

Téléchargez l'application Nahui Intelligent depuis le lien fourni dans la notice ou en scannant le QR code. Créez un compte, puis suivez les instructions pour coupler votre appareil via WiFi. L'application permet de surveiller la charge, la décharge et les alertes.

Que signifient les différents voyants LED ?

Bleu fixe : décharge en cours. Bleu clignotant : charge en cours. Vert fixe : mise à jour du système. Rouge fixe : défaut ou alarme. Consultez le manuel pour les codes d'erreur.

Que faire en cas de voyant rouge ?

Le voyant rouge indique une défaillance ou une alarme. Vérifiez les connexions, redémarrez l'appareil. Si le problème persiste, reportez-vous à la section 'Codes d'erreur' du manuel ou contactez le support technique.

Puis-je utiliser ce système sans panneaux solaires ?

Oui, le système peut fonctionner comme alimentation de secours (EPS) en se chargeant depuis le réseau. Cependant, l'entrée PV est optionnelle mais recommandée pour une utilisation solaire.

Quelles sont les précautions de sécurité à respecter ?

Avant toute intervention, déconnectez toutes les sources d'alimentation. Utilisez des outils isolés et portez des équipements de protection. Ne touchez pas les surfaces chaudes (>60°C). Assurez-vous que la mise à la terre est correcte.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec pour essuyer l'extérieur. N'utilisez pas d'eau, de solvants ou de produits abrasifs. Nettoyez régulièrement les fentes de ventilation pour éviter la surchauffe.

Où trouver le manuel d'utilisation complet ?

Le manuel complet est disponible sur le site www.nahui-newenergy.com ou en scannant le QR code dans l'emballage. Vous pouvez également télécharger la notice sur notice-facile.com.

MODE D'EMPLOI Gloria HPS-2.5-600 HAIER

Guide de montage 25-32

1. Une note importante 25
2. Détails de l'emballage 26
3. Taille du produit 26
4. Présentation du produit 27
5. Exigences en matière d'installation 27
6. Étapes de l'installation 28
7. Connexion au système 30
8. Vérification avant la mise sous tension 30
9. Procédure de test 31
10. Connexion à l'application 31
11. Définition de l'indicateur lumineux 32

SP

FR/Guide de montage FR/Guide de montage

01/Une note importante

• Ce document sera mis à jour de temps à autre en raison de mises à niveau du produit ou pour d'autres raisons. Ce document ne remplace en aucun cas le manuel de l'utilisateur et les instructions de sécurité du produit.
  • Avant toute opération, veuillez lire attentivement le manuel de l'utilisateur et les normes et
• spécifications pertinentes, qui peuvent être obtenues sur le site web de www.nahui-newenergy.com.
• Veuillez lire attentivement tous les manuels d'utilisation de l'équipement, comprendre les questions de sécurité liées au fonctionnement et vous familiariser avec les normes locales et les codes de sécurité pertinents pour les systèmes électriques.
• Utilisez des outils isolés et portez un équipement de protection individuelle lors de l'utilisation.
  • Le non-respect des exigences de ce document et du manuel de l'utilisateur pour les opérations liées à l'équipement peut entraîner des blessures ou la mort ou des dommages à l'équipement, pour lesquels Haier ne sera pas responsable.

02/Détails de l'emballage

Nom du produit Nom du produit	Quantité		Quantità
Système de contrôleur de stockage d'énergie	1	Boulon d'expansion M8*60	2
Support mural	1	Guide d'installation rapide	1
Câble d'extension PV de 3 m	2	Papier de repérage de l'installation	1
Câble AC de 1,5 m	1	Clé à fourche	1
Prise intelligente	1	Compteur ou compteur intelligent	En option

Étiquette d'avertissement sur le système de contrôleur de stockage d'énergie

	Avant d'effectuer des opérations de maintenance sur le système de contrôleur de stockage d'énergie, toutes les connexions électriques externes doivent être déconnectées.		Il y a une haute tension lorsque l'accumulateur est sous tension et une tension résiduelle lorsque l'accumulateur est hors tension, qui doit être déchargée à une tension sûre.
	La température des surfaces chaudes de l'équipement peut être supérieure à 60°C, il faut donc faire attention aux brûlures.		Lire les instructions avant d'utiliser le système de contrôleur de stockage d'énergie.
	Risque de haute tension : il est interdit de connecter et de déconnecter des fils, de démonter le châssis et de remplacer des équipements sous tension.		Mise à la terre de protection.

03/Taille du produit

HPS-2.5-350, HPS-2.5-400,

HPS-2.5-600, HPS-2.5-800,

HPS-2.5-1000, HPS-2.5-1200,

HPS-2.5-1600, HPS-2.5-2000,

HPS-2.5-2400

FR/Guide de montage

FR/Guide de montage

04/Présentation du produit

(1) Afficheur (2) Port positif de l'entrée p
(4) Port de communication (5) Port de grille
(8) Port EPS

iique (3) Port négatif de l'entrée photovoltaïque
(6) Antenne Wifi (7) Interrupteur de démarrage
(10) Point de mise à la terre externe(9) Plaque signalétique du produit

05/Exigences en matière d'installation

Convient pour l'intérieur, le salon, le balcon, le jardin, l'auvent et d'autres endroits de la maison.

Lors de l'installation, il convient de réserver un espace de 50 cm à gauche et à droite afin d'assurer la dissipation de la chaleur et de répondre aux exigences d'isolation de sécurité pendant l'installation.

Assure la couverture du signal du réseau Wifi.

Installation sans inclinaison. Lors de l'installation du produit

assurez-vous qu'il n'y a pas d'objets inflammables ou explosifs ou d'autres objets dangereux à proximité.

06/Étapes de l'installation

• Veillez à éviter les lignes électriques sur le mur avant de percer afin d'éviter tout danger!
- Placez la plaque murale verticalement sur le mur. Il est recommandé de sélectionner les trous indiqués sur l'image, de marquer la position de perçage et de percer les trous, en veillant à ce que la profondeur des trous soit supérieure à 60 mm.

Étape 1

Tout d'abord, sortez le produit de sa boîte.

Selon le modèle de papier de positionnement, placez le produit sur le mur, marquez la position des trous de montage et percez les trous à l'aide d'une perceuse à percussion.

Étape 2

Lors de l'installation, veillez à ce que le produit soit éloigné d'au moins 50 cm des côtés du mur et assurez la dissipation de la chaleur. Il doit être installé dans un environnement étanche, sec et ventilé.

Étape 4

Utilisez un aspirateur pour nettoyer la poussière à l'intérieur des trous, retirez les vis d'expansion, insérez les écrous d'expansion dans les trous et utilisez un maillet en caoutchouc pour insérer complètement les écrous d'expansion dans les trous.

Étape 6
Retirez les quatre vis du panneau arrière au dos du produit, en prenant soin de les conserver.

Étape 7
Connectez les fils PV+, PV- et AC préparés aux emplacements appropriés sur le produit, en vous assurant que les connexions sont intactes, puis réinstallez la plaque arrière.

Alignez les trous de montage à l'arrière du produit et insérez le support de fixation de haut en bas, en vous assurant que le produit peut être posé sur le sol, c'est-à-dire que le produit est fixé et installé.

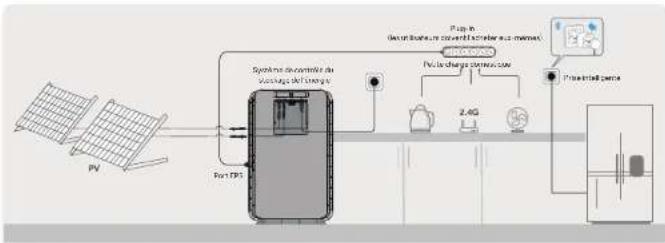

07/Connexion au système

• Avant de se connecter au réseau, il faut d'abord s'assurer que la tension et la fréquence du réseau répondent aux exigences du système de contrôleur de stockage d'énergie. Pour les paramètres détaillés, veuillez vous référer à la section « Paramètres techniques » du manuel de l'utilisateur ; sinon, vous devez contacter la compagnie d'électricité pour résoudre le problème.
  • Vérifiez les exigences de votre pays si vous devez obtenir l'autorisation d'accès de la compagnie d'électricité locale pour connecter le système de stockage d'énergie au réseau électrique ;
• Les cartes d'alimentation pour la connexion entre les ports de sortie du système EPS et le réseau doivent être achetées.
• Avant de connecter les modules PV, et afin d'éviter tout dommage non couvert par la garantie, vérifiez la configuration choisie par rapport aux principaux paramètres. Vérifier que la puissance de l'installation (Pmax) ne dépasse pas 1200W, que la somme des courants (Imp) de chaque panneau de la configuration parallèle est inférieure à 28A, et que la somme des tensions (Voc) de chaque panneau de la configuration série est inférieure à 150V.

08/Vérification avant la mise sous tension

Éléments d'inspection Criteri di accettazione
Installation de l'équipement en place	L'équipement est installé correctement, solidement et de manière fiable.
Disposition correcte des câbles	La disposition des câbles est raisonnable et répond aux exigences de l'utilisateur.
Bon cerclage	Attachez le ruban de manière uniforme et ne laissez pas d'angles vifs dans le découpe.
Déconnexion des interrupteurs	L'interrupteur de démarrage du produit est éteint, la LED et l'écran LCD sont éteints.
Connexions des câbles en place	Les connexions DC, AC et Comm sont correctes, solides et fiables.
Montage du fond de panier	Le fond de panier est installé en place.
L'environnement d'installation est conforme aux exigences	Espace d'installation raisonnable, environnement propre et ordonné, pas de résidus de construction.

FR/Guide de montage FR/Guide de montage

09/Procédure de test

Étape 1: Vérifiez que la connexion du faisceau de câbles externe est normale ;

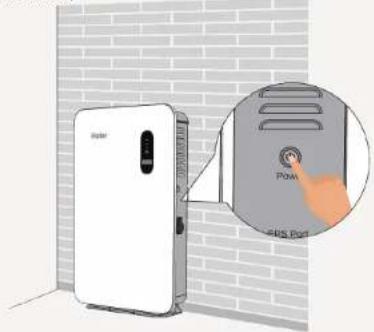

Étape 2: Appuyez sur l'interrupteur de démarrage situé sur le côté droit du produit ;

Étape 3: Lors de la première mise sous tension, vérifiez que l'écran LCD est allumé et que le voyant LED est rouge.

Étape 4: Installez le produit et observez les conditions de fonctionnement via l'application intelligente Nahui;

10/Connexion à l'application

- Scannez le code QR ou entrez le lien pour télécharger l'application sur votre téléphone et suivez les instructions pour vous enregistrer/se connecter ;

- Adresse de téléchargement de l'APP Android / iOS:

https://server-hr.shuoxd.com:8443/resources/odm/download-hr.html

Nahui Intelligent APP Manuel de l'utilisateur

11/Définition de l'indicateur lumineux

• Le voyant LED + l'écran LCD sont utilisés comme interface d'interaction homme-machine, et le voyant
• LED sur le panneau avant de l'onduleur peut indiquer l'état de fonctionnement actuel de l'onduleur.

Indicateur	Couleur	Explication
	La couleur bleue est toujours allumée	Décharge
	La couleur bleue clignote	Chargement
	Vert toujours allumé Le système est en cours de mise à niveau
	ILe rouge est toujours allumé	Défaillance du système ou alarme

Indicateur LCD	Code d'erreur
	Veuillez vous référer au manuel de l'utilisateur

! Remarque:

• Si l'opération de test échoue, reportez-vous à la section « Codes d'erreur » du manuel de l'utilisateur.
• Veuillez vous reporter à la section « Définition des indicateurs » du manuel de l'utilisateur pour connaître la définition des indicateurs
