Gloria HPS-2.5-600 - Sistema de almacenamiento de energía HAIER - Manual de uso y guía de instrucciones gratis

Marca	Haier
Modelo	Gloria HPS-2.5-600
Tipo de producto	Sistema de almacenamiento de energía
Dimensiones (L x P x A)	510 mm x 190 mm x 810 mm
Tensión de entrada PV máx.	150 V (Voc)
Corriente de entrada PV máx.	28 A (Imp)
Potencia PV máx.	1200 W
Índice de protección	IP54
Conectividad	WiFi 2,4 GHz
Pantalla	Pantalla LCD + LED
Instalación	Montaje en pared, interior o exterior protegido
Funciones principales	Almacenamiento de energía solar, alimentación de respaldo (EPS), monitoreo a través de la aplicación Nahui
Entrada PV	Sí, con conectores MC4
Salida AC	Sí, para conexión a la red y salida EPS
Batería incluida	Sí, batería integrada
Temperatura de funcionamiento	No especificada (superficies calientes >60°C)
Seguridad	Protección contra sobretensiones, conexión a tierra, parada de emergencia
Contenido del embalaje	Unidad principal, soporte de pared, cable AC 1,5 m, cables PV 3 m, guía de instalación, llave de horquilla, enchufe inteligente, documentos de ubicación
Garantía	No especificada

Preguntas frecuentes - Gloria HPS-2.5-600 HAIER

¿Cómo instalar el sistema de almacenamiento de energía Gloria HPS-2.5-600?

La instalación debe ser realizada por un profesional. Fije el soporte de pared a la pared con los pernos de expansión, luego cuelgue la unidad. Respete un espacio de 50 cm alrededor para la disipación térmica. Conecte los cables PV y AC, luego encienda.

¿Cuáles son los requisitos previos para la instalación?

La ubicación debe ser interior o exterior protegido, con una superficie de pared sólida. Evite objetos inflamables. Asegúrese de que la red WiFi de 2,4 GHz esté disponible. La tensión y frecuencia de la red deben coincidir con las especificaciones.

¿Cómo conectar los paneles solares?

Utilice los cables PV suministrados. Conecte el positivo al puerto PV+ y el negativo al puerto PV-. Asegúrese de no exceder 1200 W de potencia total y 150 V de tensión en circuito abierto. La corriente total no debe exceder 28 A.

¿Cómo conectar la aplicación Nahui?

Descargue la aplicación Nahui Intelligent desde el enlace proporcionado en el manual o escaneando el código QR. Cree una cuenta, luego siga las instrucciones para emparejar su dispositivo a través de WiFi. La aplicación permite monitorear la carga, descarga y alertas.

¿Qué significan los diferentes indicadores LED?

Azul fijo : descarga en curso. Azul parpadeante : carga en curso. Verde fijo : actualización del sistema. Rojo fijo : falla o alarma. Consulte el manual para los códigos de error.

¿Qué hacer en caso de luz roja?

La luz roja indica una falla o alarma. Verifique las conexiones, reinicie el dispositivo. Si el problema persiste, consulte la sección 'Códigos de error' del manual o comuníquese con el soporte técnico.

¿Puedo usar este sistema sin paneles solares?

Sí, el sistema puede funcionar como alimentación de respaldo (EPS) cargándose desde la red. Sin embargo, la entrada PV es opcional pero recomendada para uso solar.

¿Cuáles son las precauciones de seguridad a seguir?

Antes de cualquier intervención, desconecte todas las fuentes de alimentación. Utilice herramientas aisladas y use equipo de protección. No toque las superficies calientes (>60°C). Asegúrese de que la conexión a tierra sea correcta.

¿Cómo limpiar el dispositivo?

Desconecte el dispositivo antes de limpiar. Use un paño suave y seco para limpiar el exterior. No use agua, disolventes ni productos abrasivos. Limpie regularmente las ranuras de ventilación para evitar el sobrecalentamiento.

¿Dónde encontrar el manual de usuario completo?

El manual completo está disponible en el sitio web www.nahui-newenergy.com o escaneando el código QR en el embalaje. También puede descargar el manual en notice-facile.com.

MANUAL DE USUARIO Gloria HPS-2.5-600 HAIER

Nota importante 33-40
01. Nota importante 33
02. Detalles del paquete 34
03. Tamaño del producto 34
04. Presentación del producto 35
05. Installation Requirements 35
06. Pasos de instalación 36
07. Conexión del sistema 36
08. Comprobación antes del encendido 38
09. Procedimiento de prueba 39
10. Conexión de la App 39
11. Definición de luz indicadora 40

EN/Installation Guide

EN/Installation Guide

01/Important Note

• Este documento se actualizará de vez en cuando debido a actualizaciones del producto u otras razones. En ningún caso este documento sustituirá al manual de usuario y a las instrucciones de seguridad del producto.
• Antes de cualquier operación, lea atentamente el manual de usuario y las normas y especificaciones pertinentes, que puede obtener en el sitio web de www.nahui-newenergy.com.
• Lea completamente todos los manuales de funcionamiento del equipo, comprenda las cuestiones de seguridad relacionadas con el funcionamiento y familiarícese con las normas locales y los códigos de seguridad pertinentes para los sistemas eléctricos.
• Utilice herramientas aisladas y lleve equipo de protección personal cuando trabaje.
• El incumplimiento de los requisitos de este documento y del manual del usuario para las operaciones relacionadas con el equipo puede provocar lesiones o la muerte, o daños en el equipo, de los que Haier no se hará responsable.

02/Detalles del paquete

Nombre NombreCantidad			Cantidad
Sistema controlador de almacenamiento de energía	1	Conjunto de pernos de expansión M8*60	2
Soporte de pared	1	Guía rápida de instalación	1
Cable de extensión PV de 3 m	2	Papel localizador de instalación	1
Cable de AC de 1.5 m	1	Llave de boca	1
Enchufe inteligente	1	Contador o contador inteligente	Opcional

Etiquetas de advertencia en los sistemas controladores de almacenamiento

	Antes de realizar operaciones de mantenimiento en el Energy Storage Controller System, deben desconectarse todas las conexiones de alimentación externas.		Existe una alta tensión cuando el acumulador está energizado y una tensión residual cuando el acumulador está desenergizado, que debe descargarse a una tensión segura.
	La temperatura de las superficies calientes del equipo puede ser superior a 60°C, por lo que hay que tener cuidado con las quemaduras.		Lea las instrucciones antes de poner en funcionamiento el sistema Energy Storage Controller.
	Peligro de alta tensión, está prohibido conectar desconectar cables, desmontar el chasis sustituir el equipo en condiciones de tensión.		Toma de tierra de protección.

03/Tamaño del producto

HPS-2.5-350, HPS-2.5-400,

HPS-2.5-600, HPS-2.5-800,

HPS-2.5-1000, HPS-2.5-1200,

HPS-2.5-1600, HPS-2.5-2000,

HPS-2.5-2400

/Nota importante

/Nota importante

04/Presentación del producto

(1) Pantalla de visualización
(2) Puerto positivo de entrada fotovoltaica
(3) Puerto negativo de entrada fotovoltaica
(4) Puerto de comunicación (5) Puerto de red
(6) Antena Wifi
(7) Interruptor de arranque
(8) Puerto EPS
(9) Placa de características del producto
(10) Toma de tierra externa

Adecuado para interior, salón, balcón, jardín, toldo y otros lugares del hogar.

Asegura la cobertura de la señal de la red Wifi.

Alinstalar, el espacio izquierdo y derecho debe ser reservado 50cm para asegurar la disipación de calor y los requisitos de aislamiento de seguridad durante la instalación.

Instalación sin inclinación. Al instalar el producto, asegúrese de

que no hay artículos inflamables y explosivos u otros peligrosos alrededor.

06/Pasos de instalación

- Asegúrese de evitar las líneas de servicios públicos en la pared antes de taladrar para evitar peligros. - Coloque la placa verticalmente en la pared. Se recomienda seleccionar los agujeros mostrados en la imagen, marcar la posición de perforación y taladrar los agujeros, manteniendo la profundidad de los agujeros superior a 60mm.

Paso 1

En primer lugar, saque el producto de la caja.

Al instalarlo, asegúrese de que el producto esté a una distancia mínima de 50 cm de los lados de la pared y garantice la disipacióndel calor. Debe instalarse en un entorno impermeable, seco y ventilado.

Paso 3

De acuerdo con la plantilla de papel de posicionamiento, colóquelo en la pared, marque la posición de los agujeros de montaje y haga los agujeros con un taladro de impacto.

Paso 4

Utilice un aspirador para limpiar el polvo del interior de los orificios, retire los tornillos de expansión, inserte las tuercas de expansión en los orificios y utilice un mazo de goma para insertar completamente tuercas de expansión en los orificios.

Paso 5
Instale el soporte de pared.

Paso 6
Retire los cuatro tornillos del panel trasero de la parte posterior del producto, teniendo cuidado de guardar los tornillos.

Paso 7
Conecte los cables PV+, PV- y AC preparados a las ubicaciones correspondientes del producto, asegurándose de que las conexiones estén intactas, y vuelva a instalar la placa posterior.

Alinee los orificios de montaje de la parte posterior del producto e inserte el soporte de fijación de arriba a abajo, asegurándose de que el producto puede colocarse en el suelo, es decir, el producto está fijado e instalado.

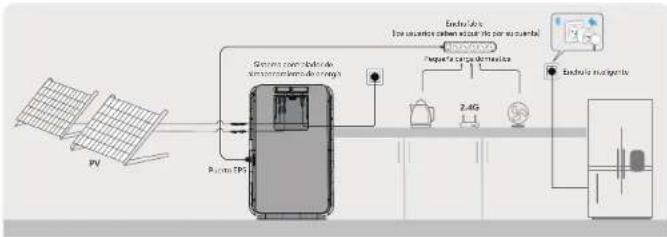

07/Conexión del sistema

• Antes de conectarse a la red, asegúrese primero de que la tensión y la frecuencia de la red cumplen los requisitos del sistema Energy Storage Controller. Para conocer los parámetros detallados, consulte «Parámetros técnicos» en el manual del usuario; de lo contrario, deberá ponerse en contacto con la compañía eléctrica para resolver el problema.
• Comprueba los requisitos de tu país si necesitas obtener el permiso de acceso de la compañía eléctrica local para conectar el sistema controlador de almacenamiento de energía a la red eléctrica;
• La regleta conectada entre el puerto de salida EPS y la rejilla debe ser adquirida por usted mismo.
• Antes de conectar los módulos PV, y para evitar cualquier daño no cubierto por la garantía, verifique la configuración elegida en función de los parámetros principales. Verifique que la potencia de la instalación (Pmax) no supere los 1200W, que la suma de las corrientes (Imp) de cada panel de configuración en paralelo sea inferior a 28A, y que la suma de las tensiones (Voc) de cada panel de configuración en serie sea inferior a 150V.

08/Comprobación antes del encendido

Elementos de inspección Criterios de aceptación
Instalación del equipo en su sitio	El equipo está instalado de forma correcta, firme y fiable.
Disposición correcta de los cables	La disposición de los cables es razonable y cumple los requisitos del usuario.
Buen flejado	Ate la cinta uniformemente y no deje esquinas afiladas en el recorte.
Desconexión del interruptor	El interruptor de arranque del producto está apagado. el LED y la pantalla LCD están apagados.
Conexiones de cables en su sitio	Las conexiones de DC, AC y comunicación son correctas, firmes y fiables
Placa base montada	La placa base está instalada en su sitio.
El entorno de instalación cumple los requisitos	Espacio de instalación razonable, entorno limpio y ordenado, sin residuos de construcción.

09/Procedimiento de prueba

Paso 1: Compruebe si la conexión del mazo de cables externo es normal;

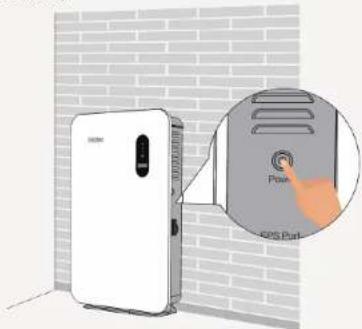

Paso 2: Pulse el interruptor de arranque situado en el lado derecho del producto;
Paso 3: Al encender por primera vez, observe si la pantalla LCD está encendida y el indicador LED está en rojo.
Paso 4: Configurar el producto y observar las condiciones de trabajo a través de la aplicación inteligente Nahui;

10/Conexión de la App

• Escanee el código QR o Introduzca el enlace para descargar la APP en su teléfono y siga las instrucciones para registrarse/iniciar sesión;
• Dirección de descarga de la APP Android/iOS:

https://server-hr.shuoxd.com:8443/resources/od m/download-hr.html

* Para obtener más información sobre la aplicación, consulte el Manual del usuario de Nahui Intelligent.

Nahui Intelligent APP Manual del usuario

11/Definición de luz indicadora

• La luz LED + la pantalla LCD se utilizan como interfaz de interacción hombre-máquina, y el indicador
• LED del panel frontal del inversor puede indicar el estado de funcionamiento actual del inversor.

Indicador	Color	Explicación
	El color azul está siempre encendido	Descarga
	Azul intermitente	Cargando
[7635]	Verde siempre encendido El sistema se está actualizando
[9540]	Rojo siempre encendido	Fallo o alarma del sistema

Indicador LCD	Códigos de fallo
	Consulte el manual del usuario

! Nota:

• Si falla la operación de prueba, consulte «Códigos de fallo» en el Manual del usuario.
• Consulte la «Definición de los indicadores» en el Manual del usuario para conocer la definición de los indicadores.
