Type de produit	Ventilateur de plafond
Marque	Sogo
Modèle	SS-21820
Alimentation	220-240V~ 50-60Hz
Puissance	85W
Hauteur minimale d'installation	2,3 m du sol
Distance minimale mur/obstacle	0,76 m
Nombre de vitesses	3 (Haute, Moyenne, Basse)
Éclairage	LED intégré avec 3 températures (3000K, 4000K, 6000K)
Fonction réversible	Oui (sens horaire en hiver)
Minuterie	Oui (1h, 2h, 4h, 8h)
Télécommande	Incluse
Utilisation	Intérieur uniquement
Installation	Par électricien agréé
Entretien	Chiffon doux sec ou légèrement humide
Sécurité	Couper l'alimentation avant intervention
Réparabilité	Réparations par électricien agréé
Accessoires fournis	Télécommande, kit d'équilibre, vis et chevilles

FOIRE AUX QUESTIONS - SS-21820 Sogo

Quelle est la hauteur minimale d'installation ?

Le ventilateur doit être installé à au moins 2,3 mètres du sol et à 0,76 mètre des murs ou obstacles.

Puis-je installer le ventilateur moi-même ?

Non, l'installation doit être réalisée par un électricien agréé pour des raisons de sécurité et de garantie.

Comment utiliser la télécommande ?

La télécommande permet de régler la vitesse (Hi, Med, Low), d'allumer/éteindre et de changer la température de couleur de la lumière, ainsi que de programmer la minuterie (1h, 2h, 4h, 8h).

Comment inverser le sens de rotation du ventilateur ?

Déplacez l'interrupteur manuel situé à côté du boîtier du moteur. En été, le sens est antihoraire ; en hiver, passez en mode horaire pour redistribuer la chaleur.

La lumière LED est-elle dimmable ?

Oui, elle propose trois niveaux d'intensité lumineuse : 3000K, 4000K et 6000K. Appuyez sur le bouton LIGHT ON/OFF pour parcourir les modes.

Comment nettoyer le ventilateur ?

Utilisez un chiffon doux sec ou légèrement humide. N'utilisez pas d'eau ou de détergent. Éteignez et débranchez avant nettoyage.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande. Assurez-vous que le récepteur est correctement inséré dans la plaque de support. Si le problème persiste, contactez un technicien.

Quelle est la puissance du ventilateur ?

Le ventilateur a une puissance de 85W sous une tension de 220-240V~ 50-60Hz.

Le ventilateur est-il garanti ?

La garantie dépend des conditions. Une installation non conforme par un électricien non agréé peut annuler la garantie. Contactez le service après-vente.

Puis-je utiliser le ventilateur en extérieur ?

Non, ce ventilateur est conçu pour une utilisation en intérieur uniquement.

MODE D'EMPLOI SS-21820 Sogo

• Ce manuel d'instructions peut également être téléchargé à partir de notre page Web www.sogo.es
• AVERTISSEMENT: Lors de l’utilisation d’appareils électriques, des précautions de sécurité de base doivent toujours être suivies afin de réduire les risques d’incendie, d’électrocution et de blessures.
• Utilisez ce ventilateur uniquement comme décrit dans ce manuel. Toute autre utilisation, non recommandée, peut provoquer un incendie, un choc électrique ou des blessures corporelles. Cela annulera également votre garantie.
• Connectez uniquement à un fournisseur d'alimentation principal de 220-240V\~ 50-60 Hz.
• Utilisation en intérieur uniquement.
• Selon nos conditions de garantie, ce ventilateur de plafond doit être correctement installé par un électricien agréé. Les ventilateurs de plafond mal installés peuvent être dangereux et coûteux à réparer, cela annulerait également votre garantie.
• Avant d'installer le ventilateur, assurez-vous d'avoir coupé l'alimentation électrique principale. Ne le rallumez pas tant que le ventilateur n'est pas entièrement installé et prêt à être utilisé.
• Pour vous protéger contre les chocs électriques: ne plongez pas l'appareil ou le cordon dans l'eau et ne vaporisez pas de liquide.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant

des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une surveillance ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprendre les dangers encourus.

• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
• Éteignez le ventilateur lorsqu'il n'est pas utilisé et avant de le démonter ou de le nettoyer. Assemblez complètement le ventilateur avant de le rallumer.
• L'utilisation d'accessoires non recommandés par le fabricant peut être dangereuse.
• Ne pas faire fonctionner si le boîtier du ventilateur est endommagé.
• Si le cordon est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger.
• Si le ventilateur ne fonctionne pas correctement, contactez un technicien qualifié pour examen et réparation. N'essayez jamais de démonter le ventilateur vous-même.

AVERTISSEMENT: pour réduire le risque de choc électrique et d'incendie, n'utilisez pas ce ventilateur avec un dispositif de contrôle de vitesse de ventilateur à semi-conducteurs ou un rhéostat. Ne séparez pas l'interrupteur de marche arrière tant que le ventilateur n'est pas complètement arrêté.

N'insérez rien dans les pales du ventilateur lorsqu'elles tournent.

AVERTISSEMENT: pour réduire le risque de blessures, ne pliez pas les supports de lame (également appelés «brides») pendant l'assemblage ou après l'installation. N'insérez pas d'objets sur la trajectoire des lames. Pour éviter des blessures personnelles ou des dommages au ventilateur et à d'autres éléments, soyez prudent lorsque vous travaillez à proximité ou nettoyez le ventilateur. N'utilisez pas d'eau ou de détergent pour nettoyer le ventilateur ou les pales du ventilateur. Un chiffon à poussière sec ou un chiffon légèrement humidifié conviendra pour la plupart des nettoyages.

REMARQUE: les précautions et instructions de sécurité importantes figurant dans le manuel ne visent pas à couvrir toutes les conditions et situations possibles qui peuvent se produire. Il faut comprendre que le bon sens et la prudence sont des facteurs nécessaires dans l'installation et le fonctionnement de ce ventilateur.

ATTENTION:

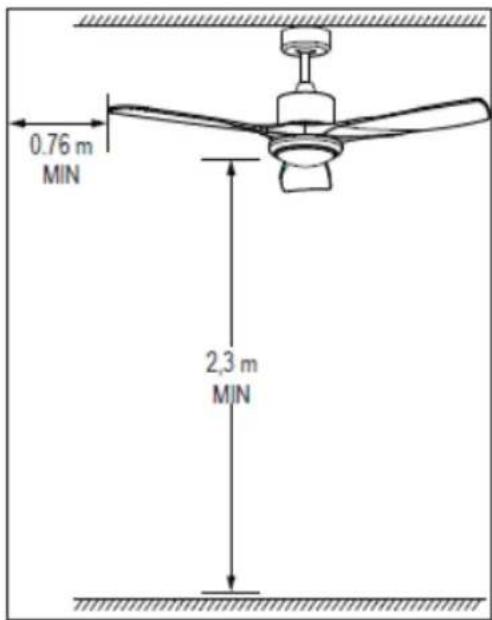

L'équipement doit être installé à une hauteur d'au moins 2,3 mètres du sol (2,3 mètres signifie du sol au bas du ventilateur), à 0,76 m du mur ou d'un obstacle. En raison de l'installation des ensembles d'équipements, l'alimentation du réseau doit être effectuée via une fiche de câble flexible ou par un interrupteur à pôles avec une distance d'ouverture des contacts d'au moins 3 mm.

DESCRIPTION DU PRODUIT

Auvent supérieur Plaque de support Tige de support
Auvent inférieur Moteur Kit d’éclairage LED
Lames Abat-jour Télécommande
	A: Vis et rondelles de fixation des lames (fixées sur le carter du moteur)B: Vis pour plafonds en bétonC: Vis et rondelles pour plafond à poutrelles de boisD: Kit d’équilibre

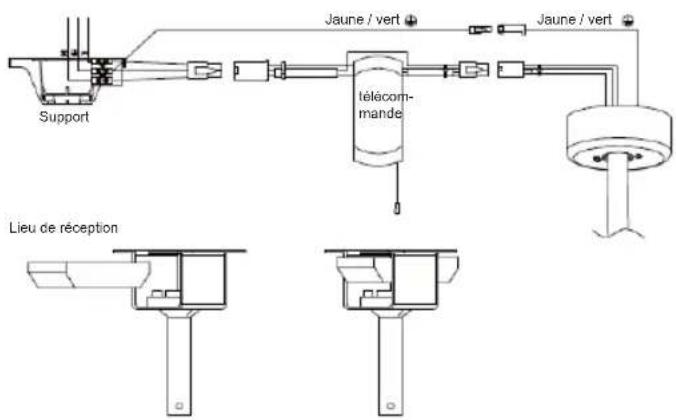

CONNEXION DE LA TÉLÉCOMMANDE

AVERTISSEMENT: pour éviter des blessures ou des dommages, assurez-vous de couper l'alimentation de la boîte à fusibles principale avant de procéder au câblage.

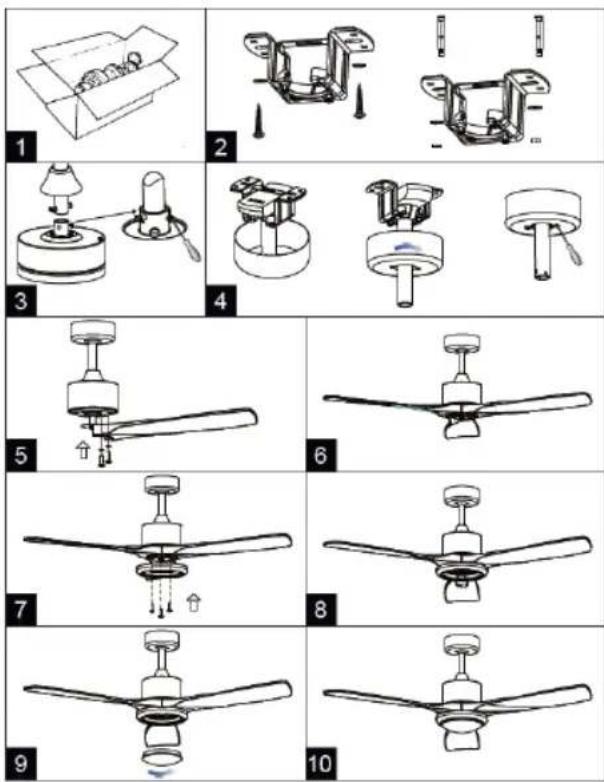

MONTAGE

Assurez-vous d'avoir tous les composants avant de commencer l'installation. Pour éviter tout dommage, fixez le moteur à la tige de support sur une surface molle ou utilisez le polystyrène contenu dans l'emballage.

1. Ouvrez la boîte en carton et retirez le ventilateur (fig. 1).

2. Assemblez la plaque de support au plafond à l'aide d'au moins deux ancrages à vis et des rondelles appropriées. Attention: les vis fournies sont destinées aux poutrelles de bois et aux plafonds en béton. (fig.2).

3. Insérez la tigé de support à travers le capuchon supérieur et le capuchon inférieur.

4. Insérez les câbles électriques sortant du moteur à travers la tige de support et connectez-les à la borne à vis placée sur le dessus de la tige de support.

5. Fixez la tige de support au moteur à l'aide de la goupille et de l'écrou de la goupille. (fig. 3)

6. Accrochez le ventilateur au crochet de la plaque de support et connectez le câble électrique, venant du plafond, à la borne à vis placée sur le dessus de la tige de support. Assurez-vous que le récepteur est inséré dans la plaque de support (voir Connexion de la télécommande).

7. Faites glisser le capuchon supérieur vers le haut et fixez-le avec la vis. (fig.4)

8. Faites glisser vers le bas le capuchon inférieur; il doit être soutenu par le moteur. Fixez-le avec la vis. (fig.4)

9. Centrez les fentes sur les lames avec les têtes des vis de fixation des lames et faites glisser les lames de manière à ce que la tête des vis soit positionnée à l'extrémité de la fente. (fig.5)

10. Serrez la vis. (fig.6)

11. Retirez les vis de la plaque de connexion du moteur, veuillez organiser soigneusement tous les fils dans la plaque de connexion. Assemblez et alignez les trous à l'arrière de la lumière LED avec les trois vis sur la plaque de connexion du moteur. (fig.7)

12. Serrez ensuite les trois vis sur la plaque LED, connectez le connecteur avec le fil du moteur. Veuillez vous assurer que le kit d'éclairage ne peut pas être déplacé après avoir serré les vis. (fig.8)

13. Placez l'abat-jour sur le ventilateur (fig. 9).

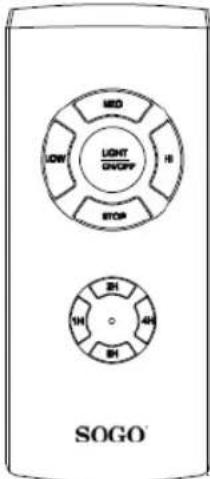

Le ventilateur de plafond est équipé d'une télécommande. Pour allumer le ventilateur de plafond, sélectionnez la vitesse souhaitée et le ventilateur se mettra en marche à la vitesse sélectionnée:

HI haute vitesse

MED Vitesse moyenne

LOW Basse vitesse

STOP Éteint le ventilateur de plafond

LUMIÈRE: Pour allumer la lumière, appuyez sur le bouton «LIGHT ON / OFF». Il existe trois niveaux d'intensité lumineuse. Lorsque vous appuyez dessus une fois, la lumière s'allume au niveau d'intensité 1 (3000K), appuyez à nouveau dessus pour le changer au niveau d'intensité 2 (4000K). Appuyez une troisième fois pour obtenir une intensité lumineuse maximale (6000 K) et appuyez à nouveau pour éteindre la lumière. La lumière peut également être allumée lorsque le ventilateur est éteint.

TIMER: La minuterie d'arrêt peut être réglée à l'aide de la quatrième option de la télécommande: 1h, 2h, 4h et 8h. Si la minuterie a été réglée auparavant, appuyez à nouveau sur l'un des boutons de la minuterie pour réinitialiser la minuterie depuis le début.

Ce ventilateur a une fonction réversible pour le mouvement des lames du ventilateur pour une utilisation en hiver. Le sens normal de la fonction ventilateur est toujours dans le sens inverse des aiguilles d'une montre, tandis que la fonction réversible est dans le sens des aiguilles d'une montre.

La fonction réversible peut être démarrée en déplaçant l'interrupteur de commande manuelle situé à côté du boîtier du moteur. Le réglage d'usine initial de cet interrupteur manuel est pour une utilisation du ventilateur en été. Lorsque vous devez l'utiliser pendant l'hiver, changez simplement la direction de l'interrupteur manuellement et le ventilateur sera en mode de fonctionnement réversible.

Remarque : l'utilisation de la fonction ventilateur réversible ne fait pas que réchauffer votre pièce, elle vous aide également à réduire la consommation d'énergie et votre facture d'électricité. Veuillez faire attention à votre sécurité lorsque vous utilisez l'échelle pour changer manuellement la position de l'interrupteur.

NETTOYAGE ET ENTRETIEN

Nettoyage:

1. Avant de nettoyer, éteignez l'appareil, coupez l'alimentation électrique de la prise électrique et attendez que l'appareil refroidisse.

2. Pour nettoyer l'appareil, utilisez un chiffon doux pour essuyer toute poussière.

3. N'essayez pas d'ouvrir l'unité sans un électricien agréé. Mal installé, l'appareil peut être dangereux.

4. Nettoyez l'appareil au moins une fois par an.

Entretien:

1. Faites réparer votre produit par un électricien agréé
2. Ce produit électrique est conforme aux exigences de sécurité applicables. Les réparations ne doivent être effectuées que par des électriens agréés utilisant des pièces de rechange d'origine, sinon cela peut entraîner un danger considérable pour l'utilisateur.
3. Veuillez contacter le magasin où vous avez acheté le produit pour les services après-vente, si vous en avez besoin.

INFORMATION TECHNIQUE

Modèle: SS-21820

Tension / Fréquence: 220-240V\~ 50-60Hz

Puissance: 85W

IMPORTANTES INSTRUÇÕES DE SEGURANÇA

Cet appareil est conforme à la Directive Basse Tension 2014/35/CE, la directive Compatibilité électromagnétique 2014/30/UE, la directive 2015/863/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements et la directive 2009/125/CE électriques et électroniques sur les exigences en matière d'éco conception applicables aux produits liés à l'énergie.

Ce symbole signifie que si vous souhaitez vous défaire du produit, une fois que celuici n'est plus utilisable, remettez-le, suivant la méthode appropriée, à un gestionnaire de déchets d'équipements électriques et électroniques (DEEE).

Importé par:

Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2 46002 Valencia, Espagne Produit fabriqué en P.R.C - Conçu par SOGO sur la base des normes de qualité européennes. Service après-vente: www.sogosat.com / [e-mail] / 0034 902 222 161
