MANUAL DE UTILIZADOR SS-21820 Sogo

FUNCIONAMIENTO REVERSIBLES DEL MOVIMIENTO DE LAS ASPAS:

• Este manual de instruções também pode ser baixado da nossa página web www.sogo.es
• AVISO: Ao usar aparelhos elétricos, as precauções básicas de segurança devem ser sempre seguidas, para reduzir o risco de incêndio, choque elétrico e ferimentos pessoais.
• Use este ventilador apenas conforme descrito neste manual. Qualquer outro uso não recomendado pode causar incêndio, choque elétrico ou ferimentos em pessoas. Isso também anulará sua garantia.
• Conecte apenas a um fornecedor de energia principal de 220-240V\~ 50-60 Hz.
• Uso interno somente.
• Sob nossos termos de garantia, este ventilador de teto deve ser instalado corretamente por um eletricista licenciado. Ventiladores de teto instalados incorretamente podem ser perigosos e caros para consertar, mas também anulariam a garantia.
• Antes de instalar o ventilador, certifique-se de desligar o fornecimento de eletricidade principal. Não ligue-o novamente até que o ventilador esteja totalmente instalado e pronto para uso.
• Para proteção contra choque elétrico: não mergulhe à unidade ou o cabo em água, nem borrife líquidos.
• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e pessoas com capacidades físicas, sensoriais ou mentais

reduzidas ou com falta de experiência e conhecimento, caso tenham recebido supervisão ou instruções sobre o uso do aparelho de forma segura e eles entendem os perigos envolvidos.

• As crianças não devem brincar com o aparelho.
• A limpeza e manutenção do usuário não devem ser feitas por crianças sem supervisão.
• DESLIGUE o ventilador quando não estiver em uso e antes de desmontá-lo ou limpá-lo. Monte totalmente o ventilador antes de ligá-lo novamente.
• O uso de acessórios não recomendados pelo fabricante pode ser perigoso.
• Não opere se a caixa do ventilador estiver danificada.
• Se o cabo estiver danificado, deve ser substituído pelo fabricante, seu agente de serviço ou pessoas igualmente qualificadas para evitar riscos.
• Se o ventilador não estiver funcionando corretamente, entre em contato com um técnico qualificado para exame e reparo. Nunca tente desmontar o ventilador sozinho.

AVISO: Para reduzir o risco de choque elétrico e incêndio, não use este ventilador com nenhum dispositivo de controle de velocidade de ventilador de estado sólido ou reostato. Não separe a chave reversa até que o ventilador tenha parado completamente.

Não insira nada nas pás do ventilador enquanto elas estiverem girando.

AVISO: Para reduzir o risco de ferimentos, não dobre os suportes da lâmina (também chamados de “flanges”) durante a montagem ou após a instalação. Não insira objetos no caminho das lâminas. Para evitar ferimentos pessoais ou danos ao ventilador e outros itens, tome cuidado ao trabalhar ao redor ou limpar o ventilador.

Não use água ou detergente ao limpar o ventilador ou as pás do ventilador. Um pano de pó seco ou um pano levemente umedecido será adequado para a maioria das limpezas.

NOTA: As importantes precauções e instruções de segurança que aparecem no manual não têm como objetivo cobrir todas as condições e situações possíveis que podem ocorrer. Deve-se entender que bom senso e cautela são fatores necessários na instalação e operação deste ventilador.

ATENÇÃO:

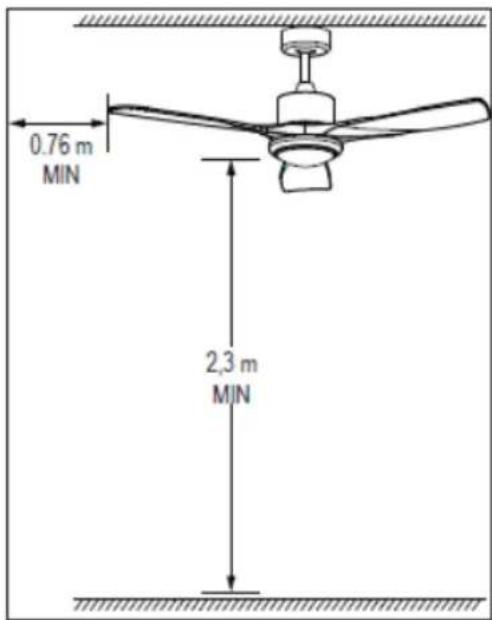

O equipamento deve ser instalado a uma altura de pelo menos 2,3 metros do chão (2,3 metros significa do chão até a parte inferior do ventilador), 0,76m da parede ou obstrução. Devido à instalação dos conjuntos de equipamentos, a alimentação da rede deve ser feita através de plugue de cabo flexível ou por chave de pólo com distância de abertura do contato não inferior a 3 mm.

0.76 m MIN 2,3 m MIN

DESCRIÇÃO DO PRODUTO

Copa superior Prato de suporte Haste de suporte
Canopy inferior Motor Kit luz led
Lâminas Abajur Controle remoto
	A: Parafusos e arruelas para prender as lâmi-nas (fixadas na carcaça do motor)B: Parafusos para tetos de concretoC: Parafusos e arruelas para teto de vigas de madeiraD: Kit de equilíbrio

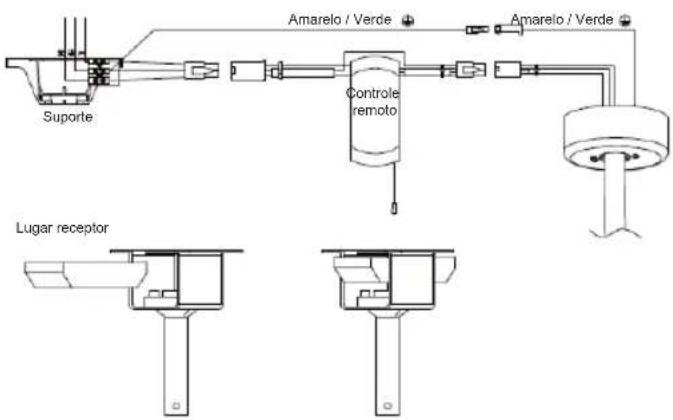

CONEXÃO DE CONTROLE REMOTO

AVISO: Para evitar ferimentos ou danos pessoais, certifique-se de desligar a alimentação da caixa de fusíveis principal antes de conectar a fiação.

Suporte Amarelo / Verde Amarelo / Verde Controle remoto Lugar receptor

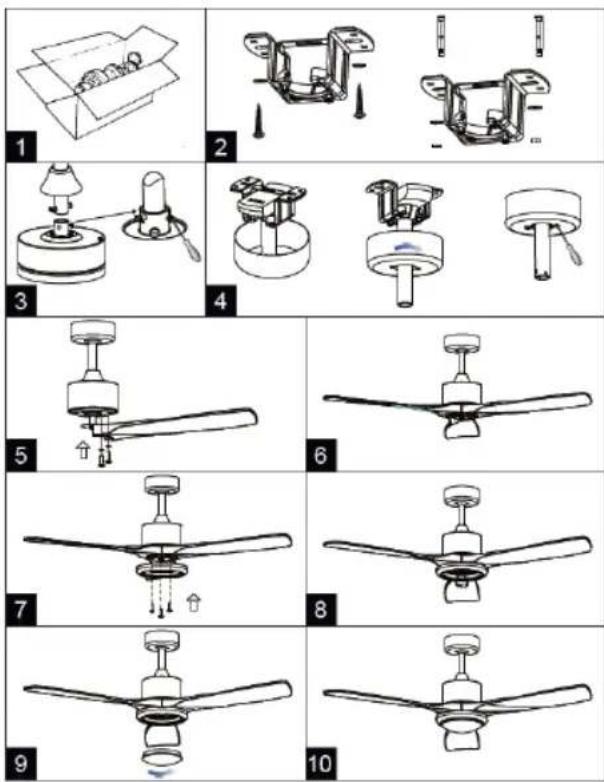

MONTAGEM

Certifique-se de ter todos os componentes antes de iniciar a instalação. Para evitar danos, fixe o motor na haste de suporte em uma superfície macia ou use o poliestireno contido na embalagem.

1. Abra a caixa de papelão e retire o ventilador (fig. 1).

2. Monte a placa de suporte no teto usando duas ou mais buchas e as arruelas apropriadas. Atenção: os parafusos fornecidos são para vigas de madeira e tetos de concreto. (Figura 2).

3. Insira a haste de suporte através da tampa superior e da tampa inferior.

4. Insira os cabos elétricos que saem do motor através da haste de suporte e conecte-os ao terminal de parafuso colocado na parte superior da haste de suporte.

5. Fixe a haste de suporte ao motor usando o pino e a porca do pino. (fig. 3)

6. Pendure a ventoinha no gancho da placa de suporte e conecte o cabo elétrico, vindo do teto, ao terminal de parafuso colocado na parte superior da haste de suporte. Certifique-se de que o receptor esteja inserido na placa de suporte (consulte Conexão do controle remoto).

7. Deslize para cima a tampa superior e fixe-a com o parafuso. (fig. 4)

8. Deslize para baixo a tampa inferior; deve ser apoiado pelo motor. Fixe com o parafuso. (fig. 4)

9. Centralize as fendas nas lâminas com as cabeças dos parafusos de fixação das lâminas e deslize as lâminas de forma que a cabeça dos parafusos fique posicionada na extremidade da fenda. (fig. 5)

10. Aperte o parafuso. (fig. 6)

11. Remova os parafusos da placa de conexão do motor, organize todos os fios cuidadosamente na placa de conexão. Monte e alinhe os orifícios na parte de trás da luz LED aos três parafusos na placa de conexão do motor. (fig. 7)

12. Em seguida, aperte os três parafusos na placa de LED, conecte o conector junto com o fio do motor. Certifique-se de que o kit de luz não pode ser movido após apertar os parafusos. (fig. 8)

13. Coloque o abajur no ventilador. (Fig. 9)

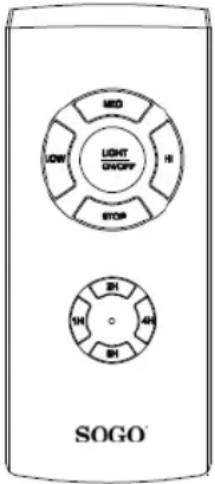

O ventilador de teto é fornecido com um controle remoto. Para ligar o ventilador de teto, selecione a velocidade desejada e o ventilador ligará com a velocidade selecionada:

HI alta velocidade

MED Velocidade média

LOW Baixa velocidade

LUZ: Para acender a luz, pressione o botão "LIGHT ON / OFF".

Existem três níveis de intensidade de luz. Ao pressioná-lo uma vez, a luz acende no nível de intensidade 1 (3000K), pressionando-o novamente mudará para o nível de intensidade 2 (4000K). Pressione pela terceira vez para a intensidade máxima da luz (6000K) e pressione mais uma vez para desligar a luz. A luz também pode ser ligada enquanto o ventilador está desligado.

TEMPORIZADOR: O temporizador pode ser definido usando a quarta opção no controle remoto: 1h, 2h, 4h e 8h. Se o cronômetro foi definido antes, pressionar qualquer botão do cronômetro novamente irá zerar o cronômetro desde o início.

OPERAÇÃO DE MOVIMENTO DE LÂMINA REVERSÍVEL:

Este ventilador possui função reversível para o movimento das pás do ventilador para uso no inverno. A direção normal da função do ventilador é sempre no sentido anti-horário, enquanto a função reversível é no sentido horário.

A função reversível pode ser iniciada movendo o interruptor de controle manual localizado próximo à carcaça do motor. A configuração inicial de fábrica desta chave manual é para uso com ventilador no verão. Quando precisar usá-lo durante o inverno, basta mudar a direção do interruptor manualmente e o ventilador estará no modo de função reversível.

Observação: o uso da função de ventilador reversível não só torna o ambiente mais quente, mas também ajuda a reduzir o uso de energia e a conta de luz. Tenha cuidado com a sua segurança ao usar a escada para alterar a posição do interruptor manualmente.

LIMPEZA E MANUTENÇÃO

Limpeza:

1. Antes de limpar, desligue a unidade, desligue a fonte de alimentação da tomada elétrica e espere que a unidade esfrie.
2. Para limpar a unidade, use um pano macio para limpar a poeira.
3. Não tente abrir a unidade sem um eletricista licenciado. Instalada incorretamente, a unidade pode ser perigosa.
4. Limpe a unidade pelo menos uma vez por ano.

Manutenção:

1. Faça com que seu produto seja reparado por um eletricista licenciado
2. Este produto elétrico está de acordo com os requisitos de segurança relevantes. Os reparos devem ser realizados apenas por eletricistas licenciados, usando peças sobressalentes originais, caso contrário, isso pode resultar em perigo considerável para o usuário.
3. Entre em contato com a loja onde comprou o produto para serviços pós-venda, se precisar.

INFORMAÇÕES TÉCNICAS

Modelo: SS-21820

Tensão / frequência: 220-240V\~ 50-60Hz

Poder: 85W

FUNZIONAMENTO DEL MOVIMENTO DELLA LAMA REVERSIBILE:

Spécifications techniques / Especificação técnica

ERP COMMISSION REGULATION (EU) No 327/2011

DECLARAÇÃO DE CONFORMIDADE

Este dispositivo está em conformidade com a Directiva de Baixa Tensão 2014/35/CE, a Directiva de Compatibilidade Electromagnética 2014/30/UE, a Directiva 2015/863/UE relativa à restrição do uso de determinadas substâncias perigosas em equipamentos eléctricos e electrónicos e da Directiva 2009/125/CE sobre os requisitos de concepção ecológica aplicáveis aos produto relacionados com a energia.

Este símbolo significa que se desejar desfazer-se do produto depois de terminada a sua vida útil, deve entregá-lo através dos meios adequados ao cuidado de um gestor de resíduos autorizado para a recolha selectiva de Resíduos de Equipamentos Eléctricos e Electrónicos (REEE).

Importado por:

Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2 46002 Valencia, Espanha Produto fabricado na P.R.C - projetado pelo SOGO com base nas normas de qualidade europeias. Serviço pós-venda: www.sogosat.com / [e-mail] / 0034 902 222 161
