JN-IPS238G120F-HSP - Moniteur Japannext - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Moniteur IPS 23,8 pouces, résolution 1920 x 1080 (Full HD), temps de réponse de 5 ms, taux de rafraîchissement de 75 Hz.
Connectivité	Ports HDMI, DisplayPort, VGA, et sortie audio.
Utilisation	Idéal pour le travail de bureau, le graphisme et le divertissement.
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Certifié CE, RoHS, et dispose d'un système de protection contre les surtensions.
Informations générales	Angle de vision de 178°, support VESA 100 x 100 mm, consommation électrique de 25W.

FOIRE AUX QUESTIONS - JN-IPS238G120F-HSP Japannext

Comment connecter le moniteur Japannext JN-IPS238G120F-HSP à mon ordinateur ?

Pour connecter le moniteur, utilisez un câble HDMI ou DisplayPort. Branchez une extrémité du câble à votre ordinateur et l'autre à l'entrée correspondante sur le moniteur.

Que faire si le moniteur n'affiche rien ?

Vérifiez que le moniteur est sous tension et que le bon port d'entrée est sélectionné. Assurez-vous également que le câble est bien connecté et qu'il fonctionne correctement.

Comment ajuster la luminosité et le contraste du moniteur ?

Utilisez les boutons de contrôle situés sur le moniteur pour accéder au menu OSD. Naviguez jusqu'aux options de luminosité et de contraste pour les ajuster selon vos préférences.

Le moniteur a une décoloration ou des pixels morts, que faire ?

Si vous constatez des pixels morts ou des problèmes de décoloration, essayez de redémarrer le moniteur. Si le problème persiste, contactez le service client pour une assistance ou un remplacement.

Comment activer le mode de faible lumière bleue ?

Accédez au menu OSD en utilisant les boutons de contrôle et recherchez l'option de mode de faible lumière bleue pour l'activer et réduire la fatigue oculaire.

Puis-je monter le moniteur sur un support mural ?

Oui, le Japannext JN-IPS238G120F-HSP est compatible avec les supports VESA 100 x 100 mm, vous pouvez donc le monter sur un mur avec un support approprié.

Quels sont les réglages recommandés pour les jeux vidéo ?

Pour les jeux vidéo, il est recommandé de régler le temps de réponse sur 'rapide', d'activer le mode de jeu dans le menu OSD et d'ajuster la luminosité à un niveau confortable.

Comment mettre à jour le firmware du moniteur ?

Visitez le site Web du fabricant pour vérifier si une mise à jour du firmware est disponible. Suivez les instructions fournies pour télécharger et installer la mise à jour.

Le son ne fonctionne pas sur le moniteur, que faire ?

Vérifiez si le volume du moniteur est réglé correctement et que le câble audio est connecté si vous utilisez des haut-parleurs externes. Assurez-vous également que la source audio est active.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Accédez au menu OSD, recherchez l'option 'Réinitialiser' ou 'Paramètres d'usine' et suivez les instructions pour réinitialiser le moniteur.

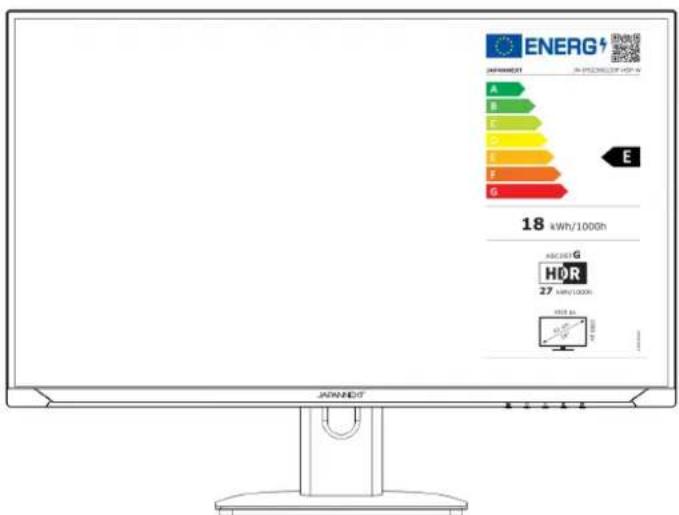

MODE D'EMPLOI JN-IPS238G120F-HSP Japannext

Écran FHD 200 Hz - 23,8 pouces Moniteur LCD LED

Mode d'emploi

Important :

Veuillez vous assurer de dire ce manuel d'instructions avant utilisation.

Veuillez l'utiliser correctement pour votre sécurité.

Une fois que vous l'aurez lu, veillez à le conserver.

Table des matieres

Utilisation en toute sécurité 2

Precautions 3

Nettoyage et entretien du moniteur 4

Comment entretenir le moniteur 4

Les symptomes repertoriés 4

Bienvenue 5

Guide de démarrage rapide 6

Assemblage de la base du moniteur 6

Connexion avec un ordinateur 7

Accessoires 7

Interface / Connectique 8

Description du bouton d'affichage 9

Lorsque le menu de I'ecran (OSD) n'est pas ouvert 9

Lorsque le menu à l'écran (OSD) est affchéé 9

Menu Écran (OSD)

Dysfonctionnement

Support client général

Table of content

Safety 14

Precaution 15

Veuillez dire attentivement tous les manuels d'instructions inclus avant utilisation.

• Placez le moniteur sur une surface plane et stable. Pour éviter tout risque d'incendie ou de chic électrique, évitez les températures élevées, les températures basses, l'humidité élevée et l'accumulation de poussière. N'utilise pas le moniteur dans un endroit où il pourrait être mouillé ou exposé à l'eau.
• N'ouvre jamais le boitier du moniter car il contient des pieces à haute tension à l'intérieur qui pourrait provoquer des blessures graves ou un incendie si vous entrez en contact avec elles.
• Si l'alimentation électrique est endommagée, veuillez contacter notre service client ou votre revendeur. N'essayez jamais d'inspecter ou de réparer le produit vous-même.
• Avant utilise, veuillez vous assurer que tous les cables sont correctement connectés et que le cordon d'alimentation n'est pas endommagé. Si vous découvert des dommages ou des zones flous, veuillez contacter immédiatement votre revendeur.
• Les fentes et ouvertures en haut ou à l'arrête du moniteur sont des trous de ventilation requis pour ce produit. Ne couvrez pas ces trous. Ne placez pas ce produit à proximé ou au-dessus d'une source de chaleur telle qu'un radiateur sans une ventilation ajustate.
• N'insérez pas d'objets étrangers et ne renversez pas de liquides dans les ouvertures du boîtier du monitér. Cela pourrait provoquer des dommages ou un dysfonctionnement.
• Faites toujours fonctionner le moniter en utilisant le type de source d'alimentation indiqué sur l'étiquette du produit. Si vous n'êtes pas sur du type d'alimentation électrique de votre maison, veuillez contacter votre compagnie d'électricité locale.
• N'applique pas de charges de courant excessives aux prises ou aux rallonges du bureau. Soyez prudent car un courant excessif peut provoquer un choc électrique et est très dangereux.
• Pour protégger votre monitér des dommages causés par les surtensions, coupez l'alimentation de l'appareil pendant de longues périodes d'inactivité ou pendant des orages.
• Pour garantir un fonctionnement satisfaisant du moniteur, le PC utilisé avec doit être équipé d'une prise correctement configurée marquee dans la plage AC100-240V.
• Si vous rencontres des problèmes techniques ou des préoccupations avec votre monitreur, veuillez contacter notre service client ou revendeur/agree.
• Pour travailler en toute sécurité, assurez-vous d'établier la connexion à la terre avant de connecter la fiche d'alimentation à la source d'alimentation. De plus, lorsque vous débranchez la connexion à la terre, voirlez d'abord à

débrancher la fiche d'alimentation.

• Ce produit n'est pas conscience pour être utilisé en continu pendant 24 heures. Veuillez débrancher la fiche d'alimentation lorsque vous n'utilise pas le produit pendant une longue période.
• L'adaptateur secteur et le cordon inclus sont exclusivement destinés à ce produit. Ne l'utilisez pas pour d'autres équipements.
• N'utilisez pas de nettoyants ou de détergents contenant de l'alcool ou de l'acétone pour nettoyer votre moniteur. Assurez-vous d'utiliser un nettoyant spécifique conçu pour les moniteurs LCD. Ne vaporisez pas de nettoyant liquide directement sur l'écran. Veuillez notes que si le liquide nettoyant s'égoutte et pénétre à l'intérieur du moniteur, cela est très dangereux car cela peut provoquer un choc électrique ou un incendie. Les panneaux LCD s'endommagent facilement, ne le frottez donc pas avec des objets durs.
• Avant de soulever ou de déplacer le moniter, éteignez l'interrupteur d'alimentation et débranchez tous les cables et cordons d'alimentation. Lors de l'ss installation du moniter, soulevez-le en utilisant la méthode appropriée. Lorsque vous soulevez ou transportez le moniter, veillez à le saisir par les bords. Ne soulevez jamais le moniter par son support ou son cordon.

Précautions

• L'utilisation du monitér dans une pieceASF, ou son utilisation continue pendant de longues périodes peut provoquer une fatigue oculaire.
• Faites une pause de 5 à 10 minutes toutes les heures et utilisez le moniteur dans une piece raisonnablement lumineuse.

Avant de nettoyer le moniteur, eteignez l'alimentation et debranchez tous les cables et cordons.

Comment entretenir le moniteur :

• Zone du panneau LCD: N'utilisez pas de papier de soie, etc., utilisez plutôt un chiffon propre et doux spécifique concu pour les panneaux LCD. Veuillez essuyer le moniteur doucement. Pour les tâches difficilles à enlever, utilisez un nettoyant neutre spécifique concu pour les panneaux LCD.
• Cadre du moniteur : Essuyez avec un chiffon doux imbibé d'un nettoyant doux.

Les symptômes répertoriés ci-dessous sont des conditions normales pour le monitér

• Lors de la première utilisation, l'écran peut scintiller en raison de la nature du rétroéclairage. Si ce symptôme apparait, veuilles étèindre le moniteur, puis le rallumer.
• En fonction de la configuration de votre bureau, des couleurs affichées et de la luminosité, la luminosité peut paraitre inégale.
• Il se peut que plusieurs pixels soient toujours allumés ou non.
• Si vous affichez la même image pendant une longue période, une image rémanente de l'image précédente peut persister même après le passage à une image différente.

Dans ce cas, l'écran récapérera lentement. Sinon, foupez le courant pendant quelques heures et le problème sera réparé.

Au lieu d'essayer de réparer vous-même le moniteur, contactez le service client ou le revendeur.

Merci d'avoir acheté le moniteur LCD 23,8 pouces JAPANNEXT.

La dalle installée prend en charge la résolution FHD (1920 x 1080). Nous vous recommendons

d'utiliser la résolution FHD pour deailles performances. Si la résolution est inférieure à FHD, les

performances d'origine ne peuvent pas etre atteintes.

Guide de démarrage rapide

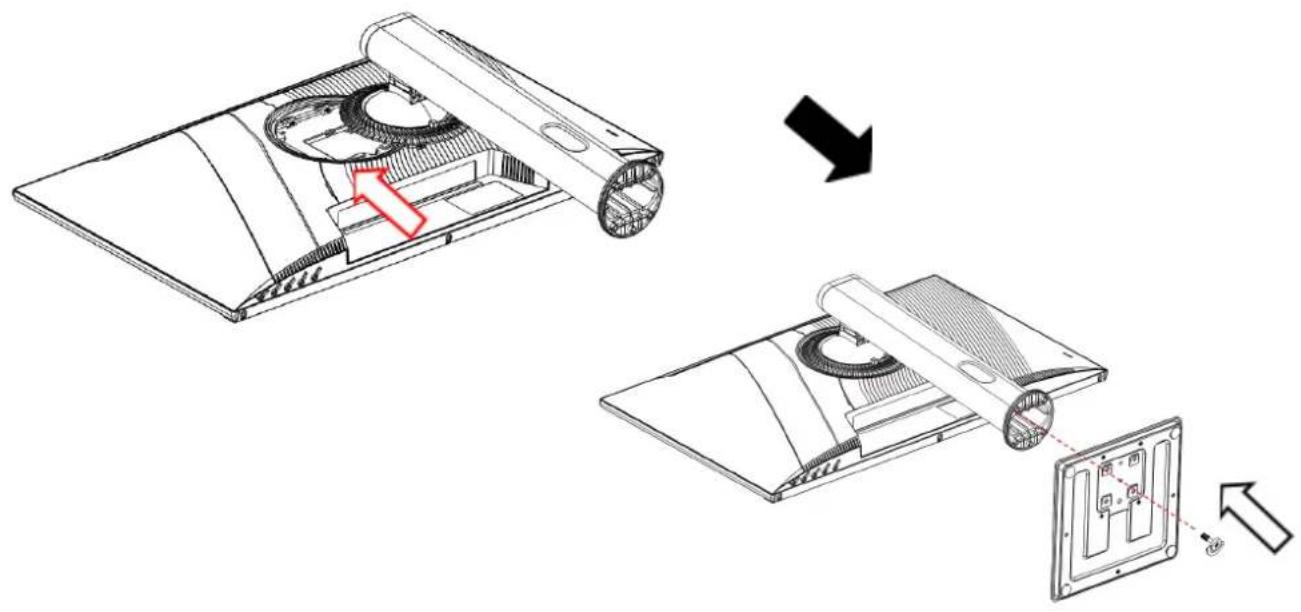

Assemblage de la base du moniteur

Attention : Veuillez manipuler le moniteur avec précaution. Si vous appuyez sur l'écran LCD avec les doigts, vous risquez d'endommager le panneau. Lors de l'installation, veillez à ne pas laisser tomber les vis.

1. Etalez un chiffon doux sur une surface plane et stable et placez l'écran de l'appareil vers le bas.
2. Insérez le crochet en haut du support dans la piece de fixation à l'arrière du moniteur.
3. Fixez le pied et le socle à l'aide des vis fournies.

1. Assurez-vous que le moniteur et le support soient solidement fixés, puis relevez le moniteur lentement.

*Prend en charge le réglage de l'inclinaison. Lorsque vous utilisez le moniteur avec l'écran incliné vers vous, veillez à ne pas le renverser.

Connexion avec un ordinateur

1. Assurez-vous que le moniteur et l'ordinateur soient eteints avant de connecter le cable.
2. Connectez le cable d'alimentation et les cables compatibles (HDMI, VGA) au moniteur.

Connectez également le cable (HDMI, VGA) à l'ordinateur.

1. Allumez le moniteur et l'ordinateur.

Attention : Afin de travailler en toute sécurité, assurez-vous de connecter la terre avant de connecter la fiche d'alimentation à la source d'alimentation.

De plus, lorsque vous débranchez la connexion à la terre, veillez à débrancher la fiche d'alimentation de la prise.

Avis : Étant donné que des problèmes peuvent survenir, ne connectez pas les cables HDMI et DP en même temps.

Veuillez en connecter un seul à un ordinateur.

Accessoires

Manuel

Adaptateur secteur

HDMI

Entretoise VESA※1

*Le cable d'alimentation inclus est exclusivement destiné à ce produit. Ne l'utilise pas pour d'autres équipements.

*1 Utilisé pour absorber les irrégulatés à l'arrête du moniteur et sécuriser l'espace lors de l'installation de la plaque du bras du moniteur. Tout d'abord, fixez les 4 entreprises à l'arrête du moniteur, puis installez la plaque du bras du moniteur.

1:PortHDMI:PortcompatibleHDMI.
2: Port VGA : Port compatible VGA.
3: Port de sortie audio : Possibilité de connecter des écouteurs ou des haut-parleurs.
4: Port d'alimentation : Utilisé lors de la connexion du cable d'alimentation.

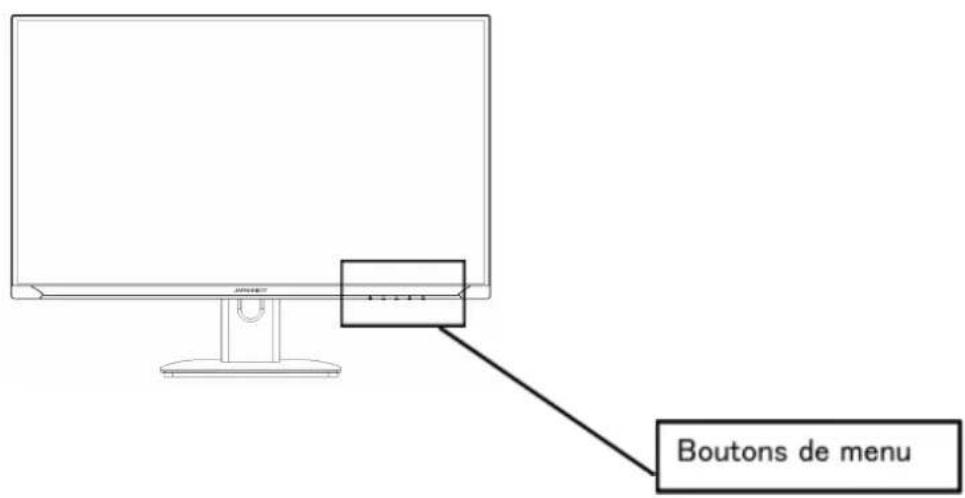

Description du bouton d'affichage

Lorsque le menu de I'ecran (OSD) n'est pas ouvert

M	Afficher le menu OSD
▼	Afficher les paramètres de volume
▲	Affichage du réticule (visée) *Appuyez sur M ou E pour disparaître.
E	Afficher la source d'entrée
◎	Allumer/éteindre

Lorsque le menu à l'écran (OSD) est affché

M	Sélectionnez et confirmez l'élement de menu
▼	Descendre un menu ou diminuer la valeur d'une sélection
▲	Remonter un menu ou augmenter la valeur d'un élément sélectionné
E	Revenir en arrêté ou fermer le menu
◎	Allumer/étéindre

Menu Écran (OSD)

Menu	Fonction	Valeur de réglage	Commentaire
Ajustement de la qualité de l'image	luminosité	0-100	régler la luminosité
	contraste	0-100	Ajuster le contraste
	NIVEAU DE NOIR	0-100	Ajuster le niveau de noir
	mode image	Standard/Texte/Jeu/Film/FPS/RTS	Sélectionner le mode image *1
	RCD	MARCHE/ARRÊT	Paramètres DCR *1
	Netteté	0-4	Ajustez la netteté de 0 à 4
Réglage de l'image	position horizontal	0-100	Régèle lors de l'utilisation du VGA
	position vertical	0-100	Définition du rapport hauteur/largeur
	taillé horizontal	0-100
	rapport hauteur/largeur	Large/4:3
	économie d'énergie	MARCHE/ARRÊT	Économie d'énergie marche/arrêt
Paramètres de couleur	température de couleur	Paramètres utiliser/Couleurs froides/Couleurs chaudes/sRVB	Sélectionner la température de couleur
	rouge	0-100	Ajuster lors de l'utilisation des paramètres utilisé
	vert	0-100
	vert	0-100
	Lumière RVB	MARCHE/ARRÊT	Paramètres de lumière RVB
Paramètres OSD	langue	François/Anglais	Sélectionner la langue
	Position horizontal	0-100	Ajuster la position horizontal de l'OSD
	OSD
	Position vertical OSD	0-100	Ajuster la position vertical de l'OSD
	Réglage de l'heure OSD	5-60	Ajuster le temps d'affichage de l'OSD
	Transparence OSD	0-100	Ajuster la transparence de l'OSD
Réinitialiser	réglage automatique		Régèle lors de l'utilisation du VGA
	balance des blancs		Paramètres de réinitialisation d'usine
	réinitialiser
	mise hors tension automatique	OFF/10/20/30/40/50 /60/120/240	Configuration de la mise hors tension automatique
	MODE HDR	ARRÊT/AUTO/MARCHE	Définition du mode HDR
	surmultiplée	MARCHE/ARRÊT	Paramètres d'overdrive
Autres	sélection d'entrée	AUTO/VGA/HDMI	Sélectionner la source d'entrée
	réduction de la lumière bleue	0/25/50/75/100	Ajuster la réduction de la lumière bleue dans la plage de 0 à 100
	volume	0-100	Régler le volume
	FreeSync	MARCHE/ARRÊT	Paramètres dFreeSync
	MPRT	MARCHE/ARRÊT	Paramètres MPRT *1,2

1 Lorsqu'une fonction est activée sur l'OSD (dans le cas du mode image, lorsqu'elle est réglée sur autre chose que standard), certaines fonctions sur l'OSD ne peuvent pas'être modifiées.
2 La fonction MPRT peut être utilisé lorsque le taux de rafraichissement est régé sur 100 Hz ou plus. Ne peut pas être utilisé en même temps que FreeSync. Lorsque la fonction MPRT est activée, la luminosité de l'écran devient légersement plus souvent.

*Pour activer la fonction HDR, l'appareil connecté et le contenu doit prendre en charge le HDR.

Veuille noter que la conception, les specifications et l'appence du produit sont susceptibles d'être modifiees sans preavis en raison de I'amelioration du produit. Si les informations repertoriées different de I'article reel, la priorite sera donnée à I'article reel.

Symptômes	Point de contrôle
La LED d'alimentation ne s'allume pas	• L'appareil est-il allumé en appuyant sur le bouton d'alimentation? • Assurez-vous que le cordon d'alimentation est correctement connecté au moniteur et à la prise.
Aucune image n'apparait même si levoyant d'alimentation est allumé	• L'économiser d'écran vide est-il en cours d'exécution? Veuillez déplacer votre souris ou votre clavier • Assurez-vous que la luminosité et le contraste ne soient pas réglicés au minimum. • Veuillez vous assurer que le cable de signal est correctement connecté à votre moniteur et à votre ordinateur. • Vérifiez si les broches du cable de signal sont pliées ou si le cable est endommagé. • Notre ordinateur est-il allumé? Si vous possédez un autre moniteur, essayez de le connecter pour voir si l'ordinateur fonctionne correctement. • La synchronisation du signal de l'ordinateur correspond-elle aux spécifications du moniteur?
L'image est déformée ou des onduations apparaissent dans l'image.	• Veuillez vous assurer que le cable de signal est bien connecté à votre moniteur et à votre ordinateur. • Éloignez du moniteur les apparciels électriques susceptibles de provoquer des interférences électriques. • La tension est-elle normale? → Veuillez ne pas utiliser de câblage au pied du moniteur. • La synchronisation du signal de l'ordinateur correspond-elle aux specifications du moniteur?
La position de l'image est décentrée. La taille de l'image est incorrect	• La résolution de votre ordinateur est-elle correcte? • La synchronisation du signal de l'ordinateur correspond-elle aux specifications du moniteur?
L'écran est trop lumineux/trop souvent	• Écran (OSD): Ajustez les paramètres de luminosité et de contraste à partir du menu.
L'image est floue ou peu claire	• Réglez la résolution d'affichage sur votre PC sur le même mode que la résolution native d'écran recommendée pour le moniteur. • La synchronisation du signal de l'ordinateur correspond-elle aux specifications du moniteur? • Vérifiez si les broches du cable de signal sont pliées ou si le cable est endommagé.
La couleur de l'image est incorrect	• Vérifiez si les broches du cable de signal sont pliées ou si le cable est endommagé. • Écran (OSD): Veuillez ajuster les paramètres de couleur rouge/bleu/vert dans le menu (température de couleur). • Écran (OSD): Veuillez réinitialiser les paramètres à partir du menu. • La synchronisation du signal de l'ordinateur correspond-elle aux specifications du moniteur?
Impossible d'afficher FHD	• Ce produit prend en charge des résolutions jusqu'à 1920 x 1080 (FHD), y compris HDMI et DP. Cependant, certaines cartes graphiques peuvent ne pas prendre en charge la résolution 1 920 x 1 080. Veuillez vérifier après de votre distributeur ou fabricant local les limitations matérielles de votre ordinateur.
Bruits sur l'image anormaux	• Les cables sont-ils correctement connectés?

Support client général

JAPANNEXT

TEL:[phone]

Horaires de 9h00 à 17h00 (Fermé les samedis, dimanches et jours fériés)

Formulaire de contact

https://japannext.fr/pages/contact

Vousspuvezfacilitement acceder au formualederemande enscannantlecodeQR.

JAPANNEXT Co., Ltd. Département CS

Chiba-Ken Isumi-Shi Namegawa 506-5

https://japannext.fr/pages/contact
