MODE D'EMPLOI S19-500 Bradley

Série S19-500 et série S19-505

Douche oculaire pivotante sur robinet Halo™

Series S19-500 y S19-505

Lire les instructions dans ce manuel avant de commencer l'installation. Conserver ces instructions et les consulter pour toute information sur l'inspection, l'entretien et le dépannage.

Pour toute question concernant le fonctionnement, l'installation ou l'entretien de ce produit, visiter bradleycorp.com ou composer le 800 BRADLEY (800.272.3539).

Les garanties de produits et les renseignements sur les pièces détachées peuvent également être consultés sous « Resources » sur notre site Web à www.bradleycorp.com.

Consignes de sécurité....18
Fournitures requises 18
Dimensions 19–20
Installation 21–22
Pose des tuyaux d'arrivée d'eau 23
Pose des tuyaux de robinet....24–26
Raccordement aux mitigeurs....27–29
Inverser la rotation du bec et de la douche oculaire 30
Vue éclatée des composants.... 31
Nomenclature des pièces 32

Contenido

Consignes de sécurité

Pour assurer un bon fonctionnement :

Installation

La partie douche oculaire de cet appareil a été conçue et testée par un organisme tiers en conformité avec la norme ANSI/ISEA Z358.1. Le système doit être essayé à intervalles réguliers pour vérifier qu'il fonctionne correctement et reste conforme à la norme. Voir les exigences d'essai dans la norme ANSI/ISEA Z358.1.

L'installation, l'entretien et le placement de tous les appareils de sécurité doivent être conformes aux exigences d'ANSI/ISEA Z358.1. En vertu de la norme ANSI/ISEA Z358.1, les employés susceptibles d'être en contact avec des matières potentiellement dangereuses doivent suivre une formation concernant l'emplacement et la bonne utilisation des équipements d'urgence.

ANSI/ISEA Z358.1 exige que cette appareil soit utilisé avec une alimentation ininterrompue en eau potable propre et tiède. Les appareils d'urgence Bradley raccordés au réseau nécessitent une pression d'écoulement d'au moins 30 psi pour fonctionner comme prévu et se conformer à la norme ANSI/ISEA Z358.1.

Avant l'installation, s'assurer que ce matériel répondra aux besoins pour les matières dangereux potentielles considérées.

L'installation de ce système doit être effectuée par un plombier qualifié conformément à tous les codes en vigueur. La mise en conformité et le respect des normes concernant l'écoulement et de toute autre réglementation en vigueur relèvent de la responsabilité de l'installateur.

Inspections hebdomadaires

Pour s'assurer que la douche oculaire d'urgence est prête à l'emploi en cas de besoin, des contrôles et un entretien doivent être effectués à intervalles réguliers. Des inspections hebdomadaires doivent être effectuées sur tout le matériel de sécurité pour s'assurer qu'il y a une alimentation suffisante en liquide de rinçage et que le matériel est en bon état de fonctionnement.

Température de l'eau

La norme ANSI/ISEA Z358.1 exige que la douche oculaire soit alimentée en eau tiède. La plage qui convient est de 16 °C à 38 °C (60 °F à 100 °F). En dehors de cette plage de température, il y a un risque de lésions corporelles.

Les robinets fournis avec cet appareil régulent uniquement le débit d'eau vers le bec de robinet. Lors de l'installation, la température de l'arrivée d'eau chaude du robinet doit être vérifiée et ajustée à la source pour assurer une température sans danger de l'alimentation en eau. Une eau à plus de 43 °C (110 °F) peut provoquer des brûlures.

• Tuyauterie jusqu'à toutes les entrées d'arrivée d'eau de l'appareil
• Visserie de fixation du panonceau
• Pression d'écoulement de 30 psi (2,0 bar) min. / 90 psi (6,1 bar) max.
• Pression statique de 125 psi (8,6 bar) max.

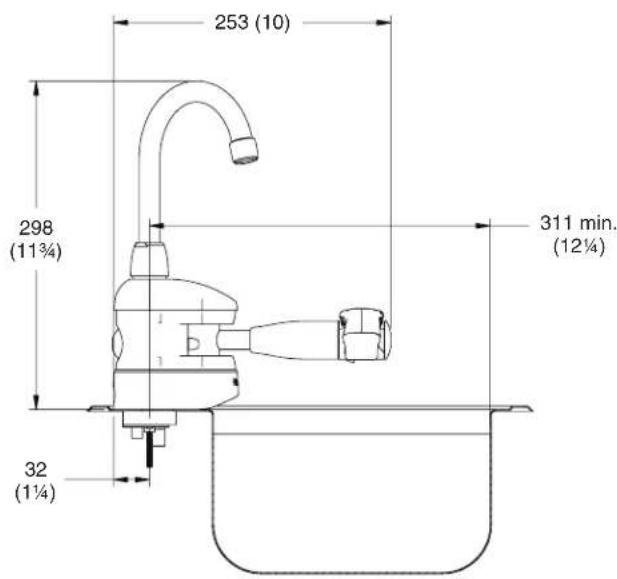

Dimensions – S19-500 et S19-505

mm (po)

Vue de face

150 (5,9) Boutley

Vue de côté

253 (10) 298 (11¾) 311 min. (12¼) 32 (1¼)

Dimensions - S19-500W et S19-505W

Vue de face (S19-500W illustré)

412 (16¼) 298 (11¾) 153 (6)

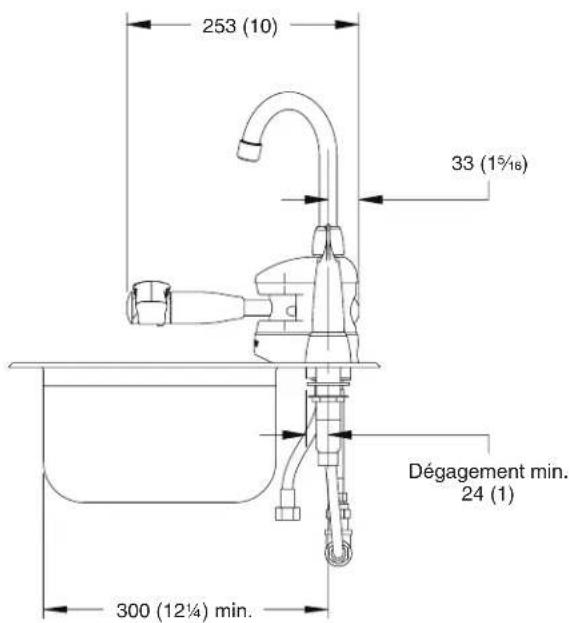

Vue de côté (S19-500W illustré)

253 (10) 33 (1½) Dégagement min. 24 (1) 300 (12¼) min.

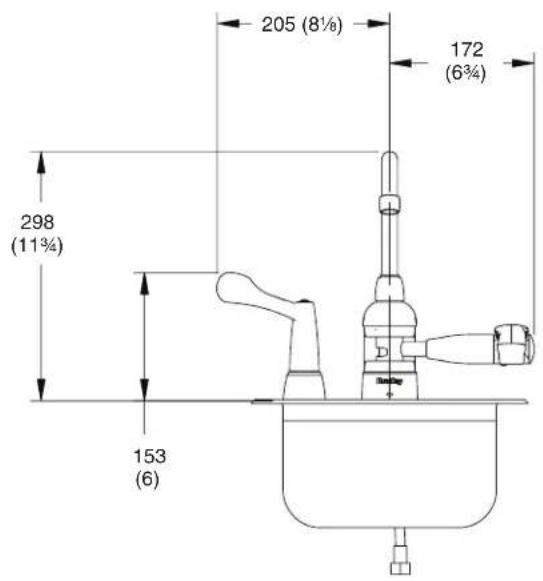

Dimensions – S19-500T et S19-505T

mm (po)

Vue de face (S19-500T illustré)

298 (11¾) 153 (6) 205 (8½) 172 (6¾)

Vue de côté (S19-500T illustré)

253 (10) 33 (1½) Dégagement min. 24 (1) 311 min. (12¼)

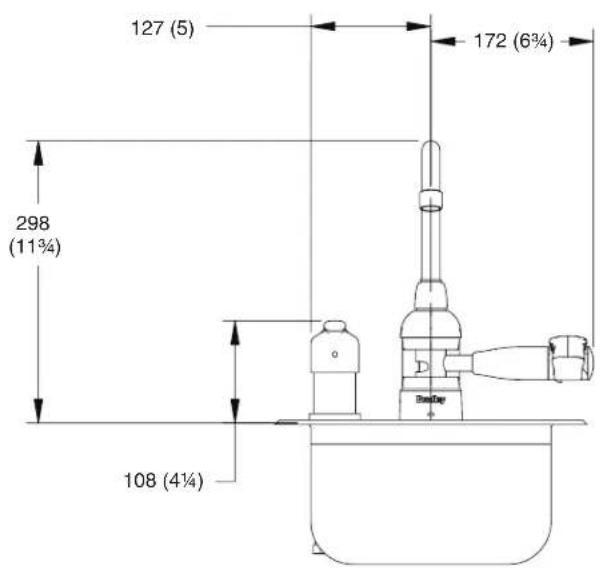

Dimensions – S19-500M et S19-505M

Vue de face (S19-500M illustré)

127 (5) 172 (6¾) 298 (11¾) 108 (4¼)

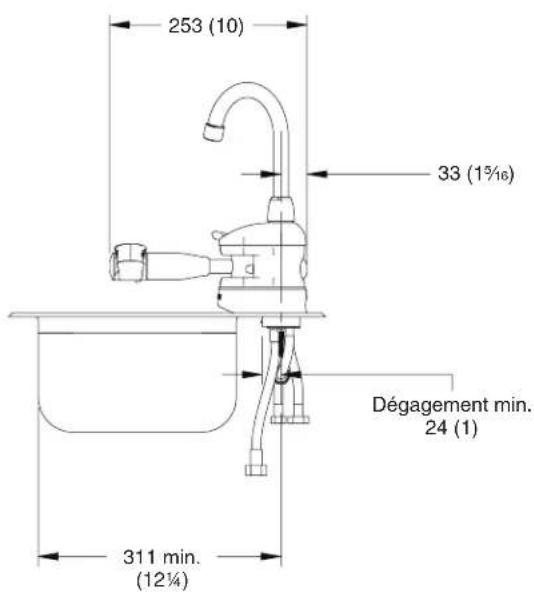

Vue de côté (S19-500M illustré)

253 (10) 33 (1½) Dégagement min. 24 (1) 311 min. (12¼)

Installation

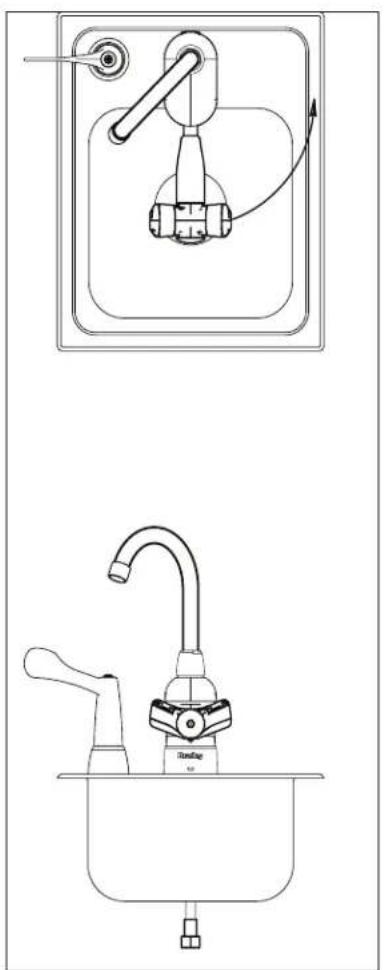

La douche oculaire et faciale Halo est montrée installée sur un évier (non fourni).

Le dessus des têtes de douche oculaire doit être placé à un minimum de 838 mm (33 po) et à un maximum de 1143 mm (45 po) du plancher et à au moins 152 mm (6 po) de l'obstruction la plus proche.

1 Pose du corps de robinet

A Raccorder les tuyaux d'arrivée au dessous du corps de robinet.

B Poser le joint d'étanchéité sur le dessous du corps de robinet.

C Visser les goujons dans la base du corps de robinet puis mettre le corps de robinet en place sur l'évier.

Pour les plans d'évier minces, raccorder la plaquette de fixation à la bague d'espacement à l'aide des vis fournies puis attacher les goujons avec les écrous fournis. Pour les plans plus épais, ne pas utiliser la bague d'espacement. Serrer fermement sur l'évier sans forcer.

E Installer le régulateur de débit souhaité.

Tuyaux d'arrivée d'eau Corps de robinet Régulateur de débit Corps de robinet Joint d'étanchéité Épaisseur du plan de 38 mm (1½ po) max. Trou de dia. 38 mm (1½ po) Dessus de l'évier Bague d'espacement (à utiliser uniquemen si l'épaisseur combinée du plan et de l'évier est inférieure à 13 mm/½ po) Écrou (couple max. 32 po-lb) Plaquette de fixation Vis Goujon

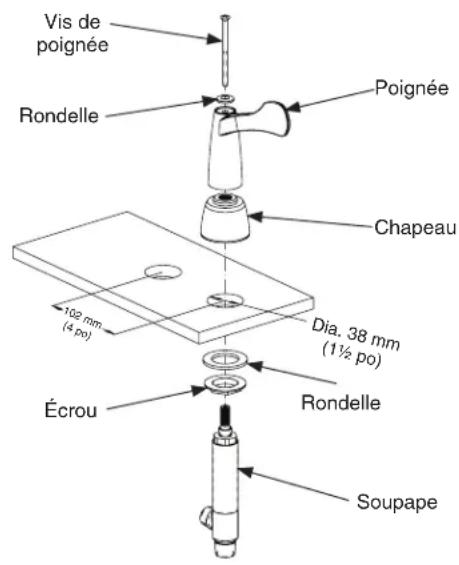

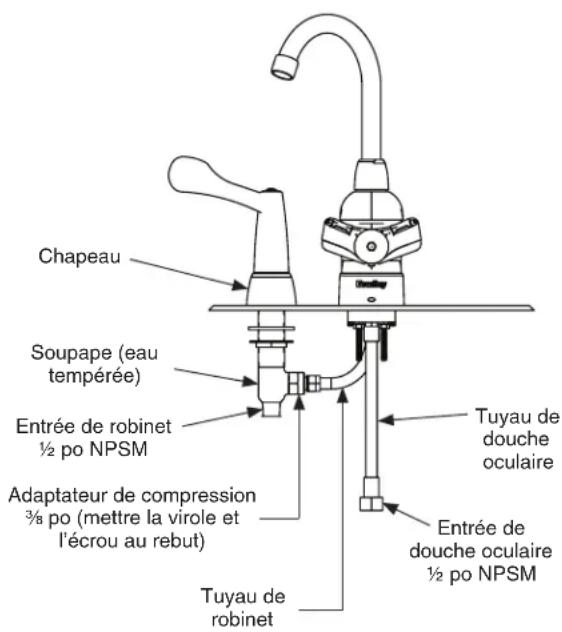

2a Pose des tuyaux de robinet (S19-500T et S19-505T)

Engager l'écrou et la rondelle sur la soupape.

Engager la soupape dans le plan d'évier par le dessous.

Visser le chapeau sur la soupape par le dessus et serrer l'écrou par le dessous.

Engager la poignée sur la soupape. Place la rondelle sur la poignée et poser la vis de poignée.

Vis de poignée Rondelle Poignée Chapeau Dia. 38 mm (1½ po) 102 mm (4 po) Écrou Rondelle Soupape

Raccorder le tuyau de robinet à la lumière latérale de la soupape à l'aide du raccord fourni.

Raccorder le tuyau de douche oculaire à l'entrée d'alimentation de la douche oculaire.

Raccorder l'arrivée d'eau du robinet au dessous de la soupape (tuyau fourni par l'installateur).

Chapeau Soupape (eau tempérée) Entrée de robinet ½ po NPSM Adaptateur de compression ¾ po (mettre la virole et l'écrou au rebut) Tuyau de roubinet Tuyau de douche oculaire Entrée de douche oculaire ½ po NPSM

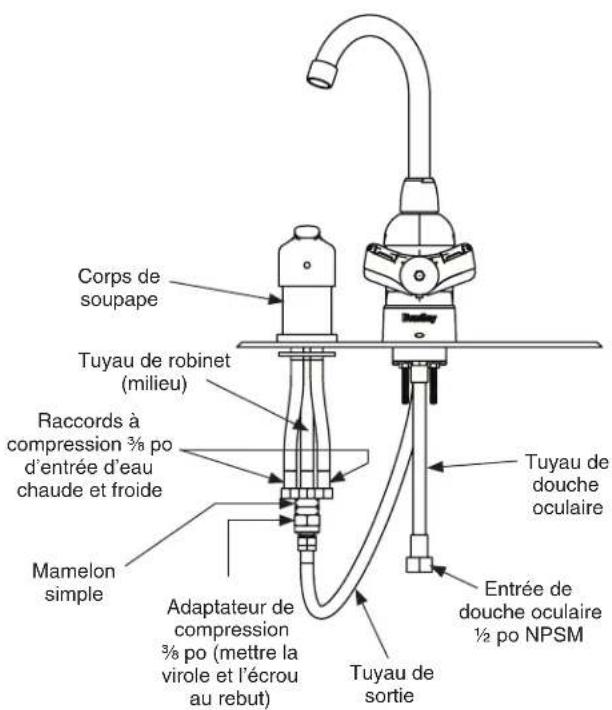

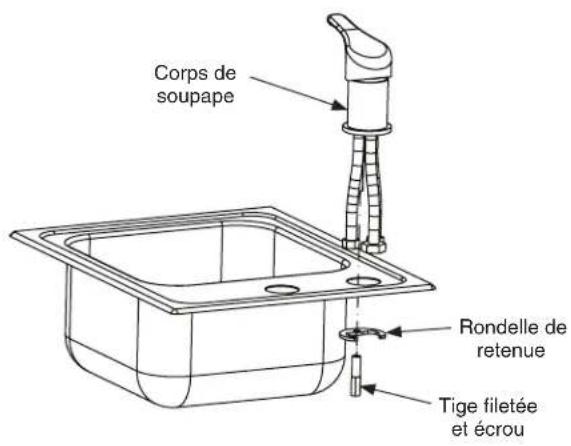

2b Pose des tuyaux de robinet (S19-500M et S19-505M)

Mettre le corps de soupape en place.

Corps de soupape Rondelle de retenue Tige filetée et écrou

Enfiler la rondelle de retenue.

Visser l'écrou sur la tige filetée et le serrer pour tenir la soupape en place.

Raccorder le tuyau de sortie de la soupape au tuyau de robinet à l'aide du mamelon et du raccord fournis.

Raccorder le tuyau de douche oculaire à l'entrée d'alimentation de la douche oculaire puis raccorder l'arrivée d'eau du robinet à la soupape.

Corps de soupape Tuyau de robinet (milieu) Raccords à compression 3/8 po d'entrée d'eau chaude et froide Mamelon simple Adaptateur de compression 3/8 po (mettre la virole et l'écrou au rebut) Tuyau de sortie Tuyau de douche oculaire Entrée de douche oculaire 1/2 po NPSM

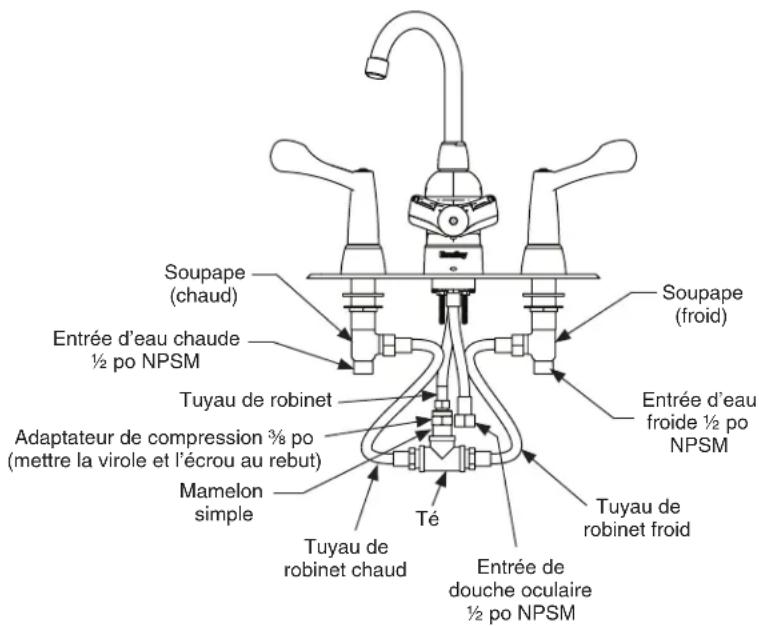

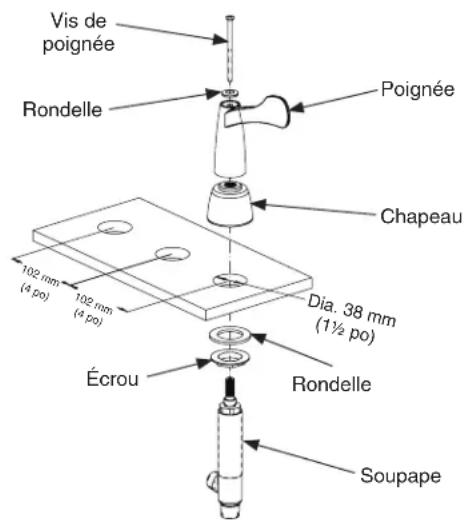

2c Pose des tuyaux de robinet (S19-500W et S19-505W)

Engager l'écrou et la rondelle sur la soupape.

Engager la soupape dans le plan d'évier par le dessous.

Visser le chapeau sur la soupape par le dessus et serrer l'écrou par le dessous.

Engager la poignée sur la soupape. Place la rondelle sur la poignée et poser la vis de poignée.

Répéter les étapes A à D pour les deux poignées.

Raccorder le tuyau de douche oculaire à l'entrée d'alimentation de la douche oculaire.

Raccorder le tuyau de robinet au té à l'aide du mamelon et du raccord fournis.

Raccorder les tuyaux des lumières latérales de chaque soupape au té fourni.

Raccorder l'arrivée d'eau du robinet au dessous de la soupape (tuyau fourni par l'installateur).

Vis de poignée Rondelle Poignée Chapeau Dia. 38 mm (1½ po) 102 mm (4 po) 102 mm (4 po) Écrou Rondelle Soupape

Soupape (chaud) Entrée d'eau chaude ½ po NPSM Tuyau de robinet Adaptateur de compression ¾ po (mettre la virole et l'écrou au rebut) Mamelon simple Tuyau de robinet chaud Té Tuyau de robinet froid Entrée de douche oculaire ½ po NPSM Soupape (froid) Entrée d'eau froide ½ po NPSM

3a

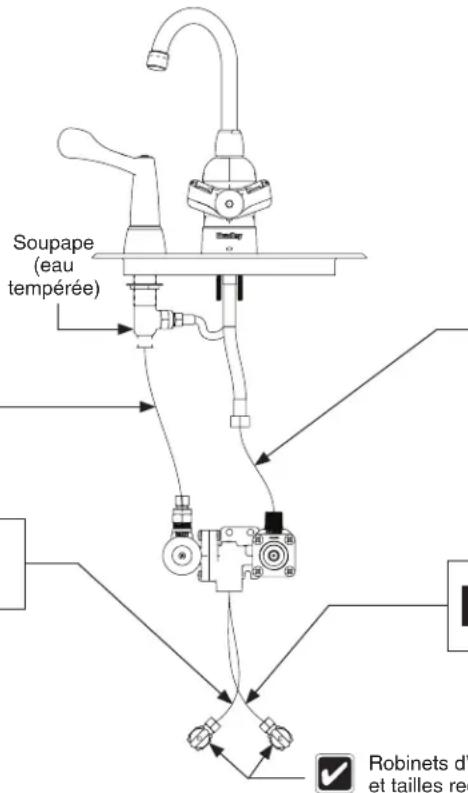

Raccordement au mitigeur S19-2010 (S19-500T et S19-505T)

Poser un tuyau entre la soupape (eau tempérée) et le mitigeur (non fourni par Bradley).

Poser un tuyau entre l'arrivée d'eau chaude et le mitigeur (non fourni par Bradley).

Soupape (eau tempérée) Robinets d' et tailles re

Poser le tuyau de douche oculaire de ½ po NPT entre le corps de robinet et la sortie de douche oculaire du mitigeur.

Poser un tuyau entre l'arrivée d'eau froide et le mitigeur (non fourni par Bradley).

Robinets d'arrêt d'alimentation non fournis. Voir les types et tailles requis dans le manuel d'installation S19-2010.

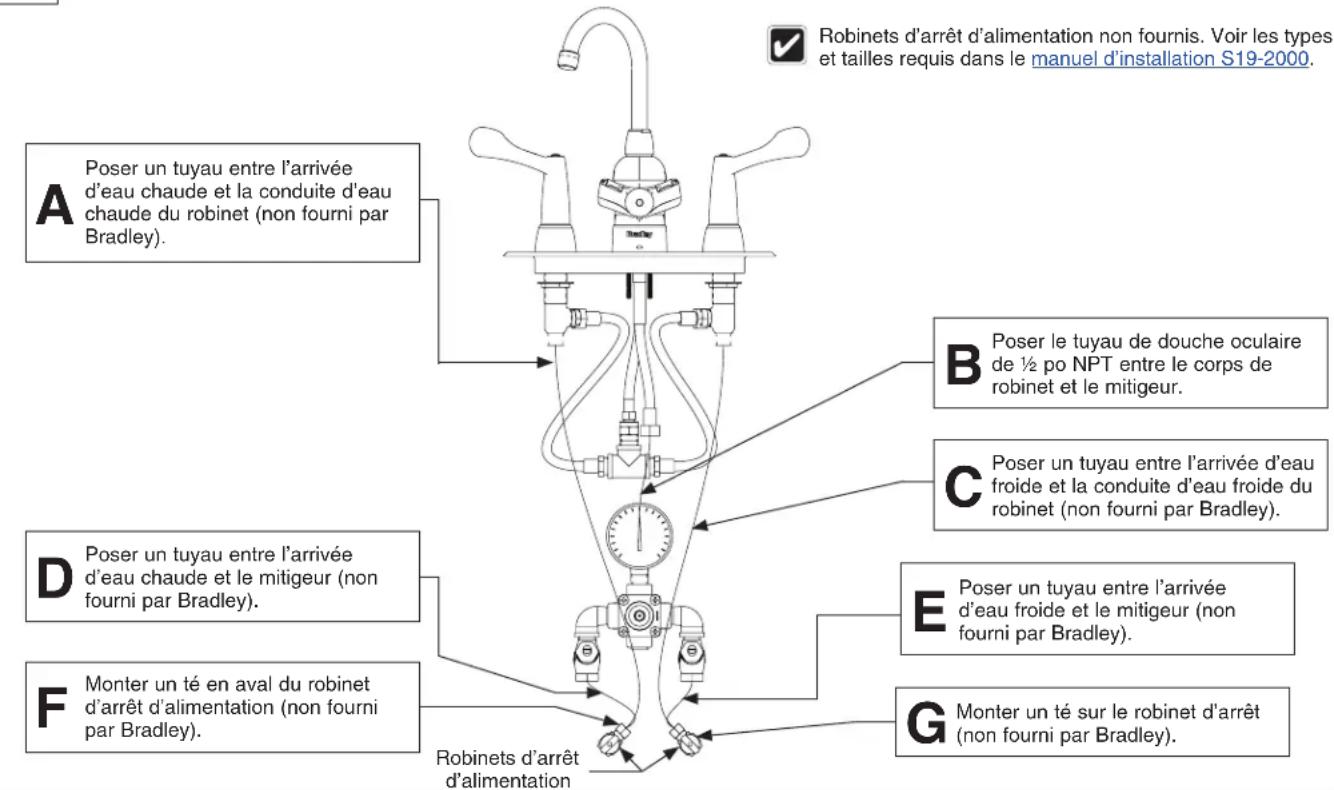

3b

Raccordement au mitigeur S19-2000 (S19-500M et S19-505M)

Poser un tuyau entre l'arrivée d'eau chaude et la conduite d'eau chaude du robinet.

Poser un tuyau entre l'arrivée d'eau chaude et le mitigeur (non fourni par Bradley).

Monter un té sur l'arrivée d'eau chaude (non fourni par Bradley).

Robinets d'arrêt d'alimentation

Robinets d'arrêt d'alimentation non fournis. Voir les types et tailles requis dans le manuel d'installation S19-2000.

Poser le tuyau de douche oculaire de ½ po NPT entre le corps de robinet et le mitigeur.

Poser un tuyau entre l'arrivée d'eau froide et la conduite d'eau froide du robinet.

Poser un tuyau entre l'arrivée d'eau froide et le mitigeur (non fourni par Bradley).

Monter un té sur l'arrivée d'eau froide (non fourni par Bradley).

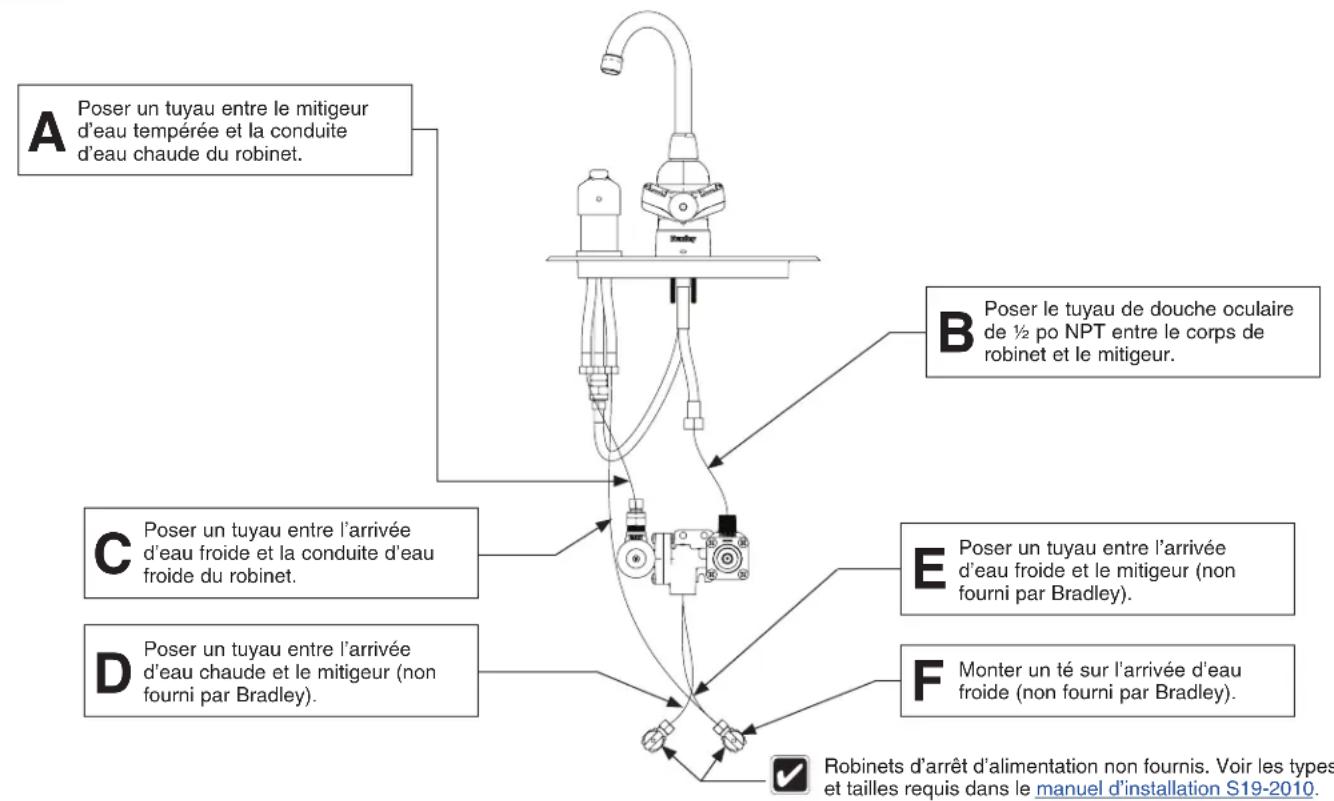

3c Raccordement au mitigeur S19-2010 (S19-500M et S19-505M)

3d Raccordement au mitigeur S19-2000 (S19-500W et S19-505W)

Robinets d'arrêt d'alimentation non fournis. Voir les types et tailles requis dans le manuel d'installation S19-2000. A Poser un tuyau entre l'arrivée d'eau chaude et la conduite d'eau chaude du robinet (non fourni par Bradley). B Poser le tuyau de douche oculaire de ½ po NPT entre le corps de robinet et le mitigeur. C Poser un tuyau entre l'arrivée d'eau froide et la conduite d'eau froide du robinet (non fourni par Bradley). D Poser un tuyau entre l'arrivée d'eau chaude et le mitigeur (non fourni par Bradley). E Poser un tuyau entre l'arrivée d'eau froide et le mitigeur (non fourni par Bradley). F Monter un té en aval du robinet d'arrêt d'alimentation (non fourni par Bradley). G Monter un té sur le robinet d'arrêt (non fourni par Bradley).

3e

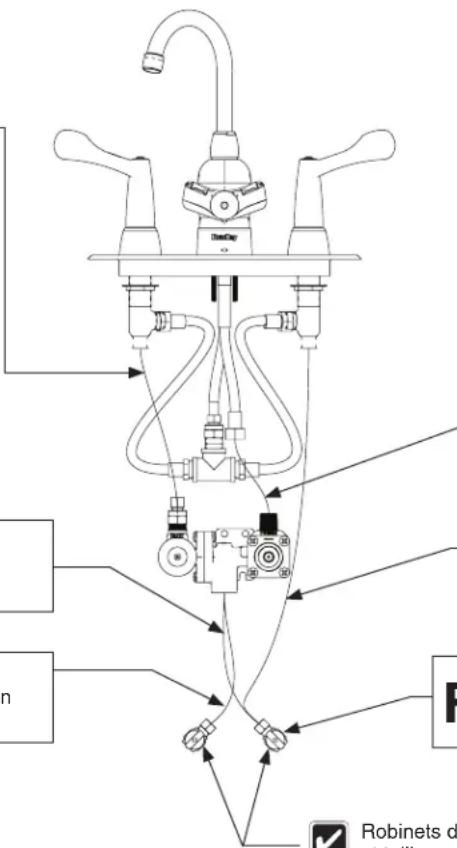

Raccordement au mitigeur S19-2010 (S19-500W et S19-505W)

A

Poser un tuyau entre le mitigeur d'eau tempérée et la conduite d'eau chaude du robinet (non fourni par Bradley).

E

Poser un tuyau entre l'arrivée d'eau froide et le mitigeur (non fourni par Bradley).

D

Poser un tuyau entre l'arrivée d'eau chaude et le mitigeur (non fourni par Bradley).

Poser le tuyau de douche oculaire de ½ po NPT entre le corps de robinet et le mitigeur.

C

Poser un tuyau entre l'arrivée d'eau froide et la conduite d'eau froide du robinet (non fourni par Bradley).

F

Monter un té en aval du robinet d'arrêt d'alimentation (non fourni par Bradley).

Robinets d'arrêt d'alimentation non fournis. Voir les types et tailles requis dans le manuel d'installation S19-2010.

Inverser le sens de rotation du bec et de la douche oculaire

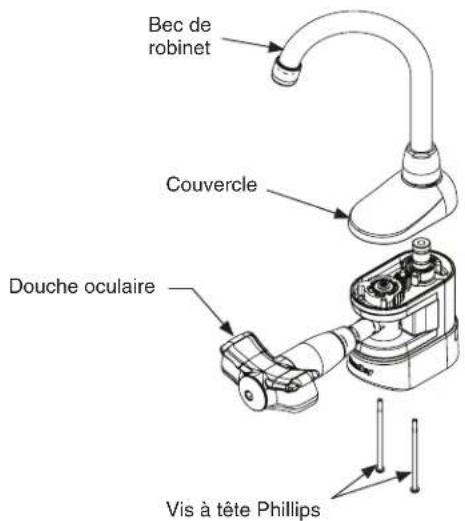

Retirer les deux vis à tête Phillips du dessous de l'appareil pouvoir retirer le bec de robinet et le couvercle par le dessus.

Bec de robinet Couvercle Douche oculaire Vis à tête Phillips

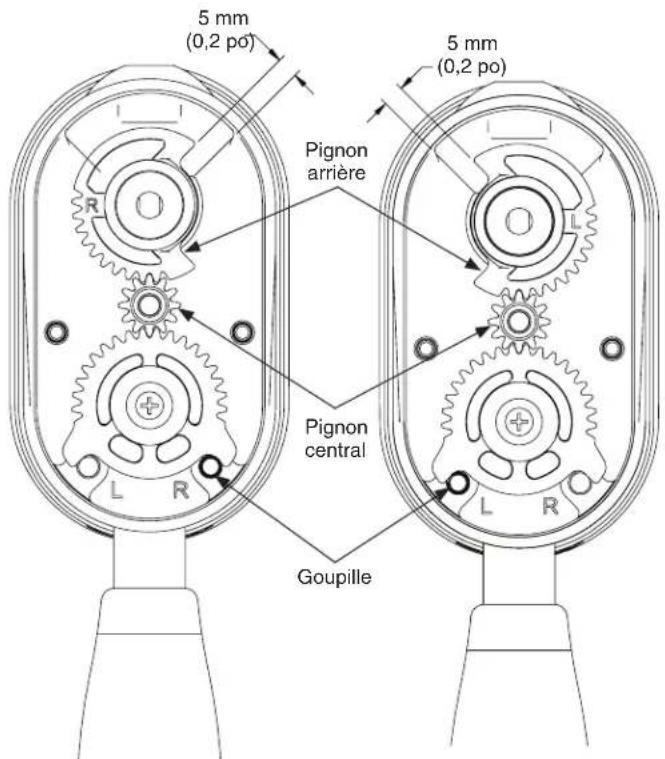

Vérifier que la douche oculaire est en position de marche, comme sur l'illustration.

Retirer la rondelle ondulée du dessus du pignon arrière. La mettre de côté pour la réutiliser plus tard.

Déplacer la goupille cylindrique dans le trou avant marqué L ou R. Voir l'illustration.

Soulever le pignon arrière pour le glisser hors de son axe. Retourner le pignon arrière comme sur l'illustration.

Rengager le pignon arrière sur son axe en alignant les dents de façon à les engrener sur le petit pignon central. Vérifier que le marquage L ou R sur le pignon arrière correspond à la position de goupille utilisée.

Faire un essai de rotation de la douche oculaire. Vérifier que le mouvement de la douche oculaire est arrêté par la goupille dans chaque sens. S'il n'est pas arrêté, ajuster la position du pignon arrière pour aligner les dents comme il se doit.

Remettre la rondelle ondulée en place sur le dessus du pignon arrière.

Mettre la douche oculaire en position d'arrêt en la pivotant vers la droite ou la gauche.

Remonter le bec de robinet et le couvercle et les attacher avec les deux vis Phillips retirées à l'étape A.

Vérifier le fonctionnement de l'appareil en pivotant la douche oculaire de sa position de marche à sa position d'arrêt. Vérifier que le bec de robinet pivote librement. Amener la douche oculaire en position de marche et vérifier que le bec de robinet se met sur le côté.

5 mm (0,2 po) Pignon arrière 5 mm (0,2 po) Pignon central Goupille

S19-500 S19-505

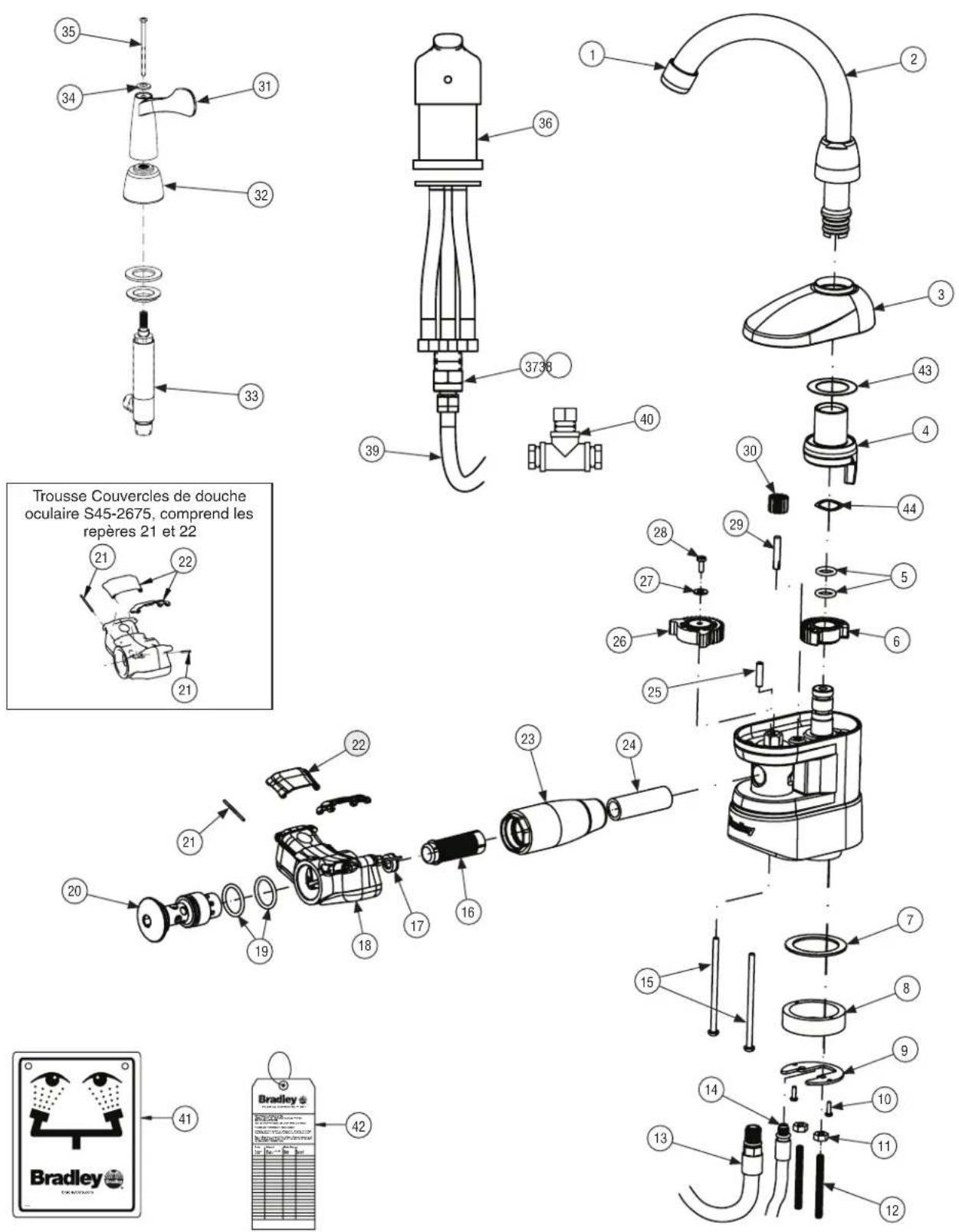

Vue éclatée des composants

Trousse Couvercles de douche oculaire S45-2675, comprend les repères 21 et 22 Bradley

Nomenclature des pièces

Repère	Réf. pièce Qté	Description	Repère Réf. pièce Qté Description
1 S45	-3009 1 Trousse R	Régulateur de débit(1,5 gal/min et 2,2 gal/min)	28 16	D-329 1 Vis, 6	-32 x	3/8 RD
2	S53-357	1	Bec à blocage de rotation	29	152-073	1	Goupille rainurée 3/16 x 1
3 107	-675 1 Couvercle	30 143-075 1 Pignon - milieu
4	118-358	1	Adaptateur de bec	31	128-211	2	Poignée, S19-500W et S19-505W(S19-500T et S19-505T [qté 1])
5	125-001CB	2	Joint torique	32	121-031	2	Chapeau taraudé, S19-500W et S19-505(S19-500T et S19-505T [qté 1])
6	143-076	1	Pignon - bec	33	S73-060	1	Soupape de robinet / eau froide,S19-500W et S19-505T
7	124-116	1	Joint d'étanchéité	33A	S73-060A	1	Cartouche de soupape eau froide -rechange
8	104-157	1	Bague d'espacement - montage	n.r.	S73-061A	1	Cartouche de soupape eau chaude -rechange
9	159-488	1	Plaquette de fixation	n.r.	S73-061	1	Soupape de robinet / eau chaude,S19-500W et S19-500T
10	160-478	2	Vis cyl. bombée, 4-40 x 3/8	34	142-157B	1	Rondelle de poignée, bleue, S19-500Wet S19-505W
11	161-154	2	Écrou-frein hex., 10-32	34	142-157R	1	Rondelle de poignée, rouge, S19-500Wet S19-505W
12	147-050	2	Goujon, 10-32 x 2	34	142-157W	1	Rondelle de poignée, chromée, S19-500Tet S19-505T
13	269-2789	1	Tuyau flexible, SS M12-1 x 1/2-14 NPSM	35	160-562	2	Vis, 10-24 x 3 OV, S19-500W etS19-505W (S19-500T etS19-505T [qté 1])
14	269-2788	1	Tuyau flexible, M8-1 x 3/8 à compression	36	S73-062	1	Corps de soupape, S19-500M etS19-505M
15	160-560	2	Vis, 8-32 x 3	36A	S73-062A	1	Cartouche de soupape - rechange
16	173-032	1	Tamis - plastique - rainuré	36B	S73-062B	1	Poignée - rechange
17	125-175	1	Régulateur de débit 4.8	36C	S73-062C	1	Trousse tuyaux flexibles (tous les 3) -rechange
18	S05-189	1	Tête de douche	36D	S73-062D	1	Visserie de fixation - rechange
19	125-157	2	Joint torique (-117) (dia. int. x larg.)0,799 x 0,103	37	113-006DH	2	Mamelon 1/2 biconique, laiton rouge
20	115-159	1	Corps - capuchon	38	269-1999	3	Raccord compr. 1/2 NPTF x dia. ext. 3/8
21	166-012	2	Broche de charnière	39	269-653	4	Tuyau flexible 1/2 NPT 24 LG
22	107-604	2	Cache-poussière, douche oculaire	40	269-1150	1	Té, 1/2 po
23	171-010	1	Support de corps 3/8 NPT femelle	41	114-051	1	Panonceau de douche oculaire
24	113-1333	1	Tuyau, 3/8 x 2 chromé	42	204-421	1	Étiquette d'inspection
25	152-072	1	Goupille cylindrique, 3/16 x 3/4	43	142-137	1	Rondelle de friction
26	143-074	1	Pignon - grand, pivotement	44	142-158	1	Rondelle ondulée
27	142-002AQ	1	Rondelle plate, 0,203 x 0,438 x 0,032
