MODE D'EMPLOI S19224FW Bradley

Modèles préconfigurés Halo 19-20

Configuration du produit 21

Dimensions 22

Instructions d'installation....23

Pièces de remplacement — Récepteur et moyeu 24-25

Pièces de remplacement — Douche oculaire, Douche oculaire/faciale et couvercle anti-poussières.. 26–28

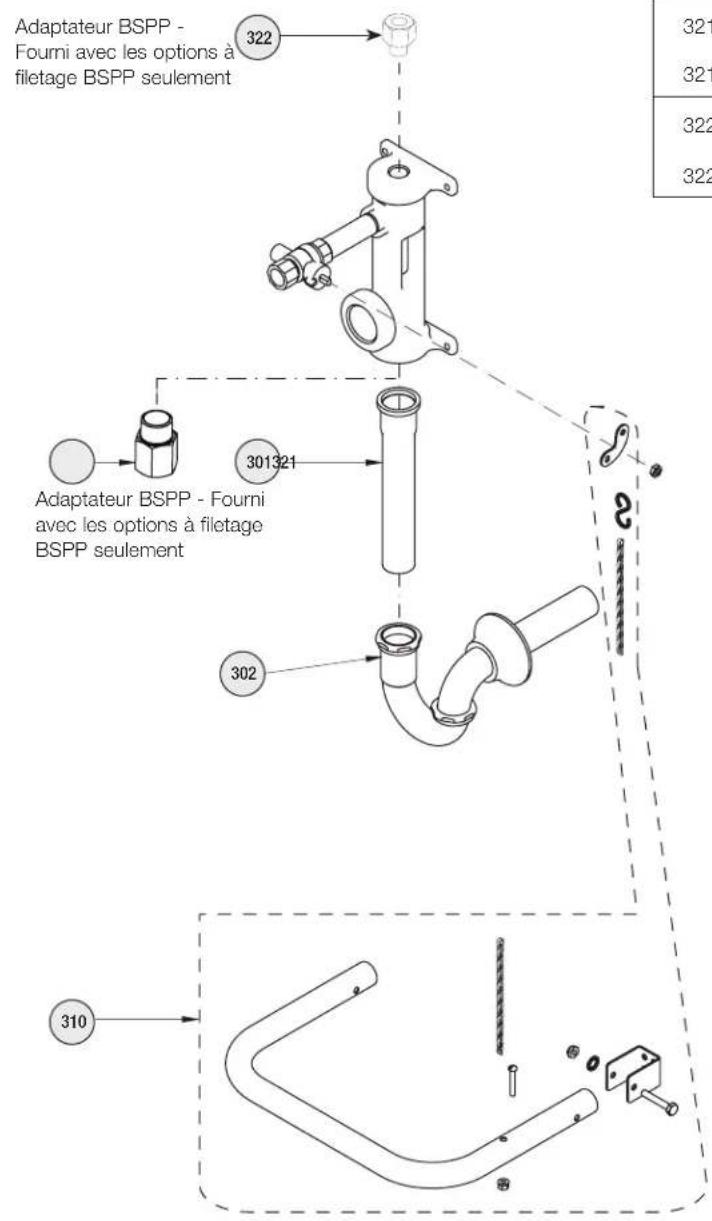

Pièces de remplacement — Drain et Siphon en P....29

Pièces de remplacement — Accessoires en option.... 30

Rincez la conduite d'alimentation avant et après l'installation. Assurez-vous que le débit d'eau est adéquat et qu'il n'y a pas de fuites. L'alimentation principale en eau doit être toujours OUVERTE. On devra prévoir des dispositions pour empêcher tout arrêt non autorisé.

ATTENTION

Le matériel d'urgence doit être alimenté en eau tiède (15,6 °C à 37,8 °C/60 °F à 100 °F). Toute exposition prolongée à de l'eau proche de la température de congélation peut altérer la capacité de l'organisme à maintenir la température corporelle, ce qui accroît le risque d'hypothermie.

AVIS

Avant d'installer ce produit, vérifier qu'il y a des dégagements suffisants autour du produit et que l'activation du produit n'est pas entravée par d'autres produits ou obstructions.

Éviter les produits nettoyants qui contiennent des solvants organiques, des alcools et des hydrocarbures. Rincer à l'eau après nettoyage.

IMPORTANT

L'installation et l'emplacement de toutes les douches d'urgence, oculaires et oculaires-faciales doivent être conformes aux exigences d'ANSI/ISEA Z358.1.

Lire ce manuel d'installation dans son intégralité pour garantir une installation appropriée. Une fois celle-ci terminée, classer ce manuel auprès du service à la clientèle ou d'entretien. L'installateur est responsable de la conformité de l'installation aux codes pour des drain et codes et règlements en vigueur.

Assurez-vous que toutes les pièces sont incluses dans l'emballage et qu'il n'en manque aucune avant de jeter l'emballage. Ne commencez pas l'assemblage avant de recevoir les pièces manquantes.

La norme ANSI/ISEA Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les appareils d'urgence Bradley raccordés au réseau nécessitent une pression d'écoulement d'au moins 30 PSI (0,21 MPa).

Les soupapes à ressort à fermeture automatique ne sont pas classifiées UL selon ANSI/ISEA Z358.1.

Une activation hebdomadaire doit être effectuée sur tout le matériel d'urgence à tuyauterie d'alimentation pour vérifier que l'arrivée de liquide de rinçage est suffisante et éliminer tout dépôt de sédiment de la conduite d'alimentation. Le matériel d'urgence doit être contrôlé chaque mois pour régler tout problème d'entretien éventuel et s'assurer que le matériel est en bon état de marche et ne présente aucun signe d'usure.

Les ouvriers susceptibles d'entrer en contact avec des matières potentiellement dangereuses doivent recevoir une formation sur la mise en place et le bon fonctionnement du matériel d'urgence conformément à la norme ANSI/ISEA Z358.1.

Pour toute question concernant le fonctionnement ou l'installation de ce produit, consulter le site www.bradleycorp.com ou appeler le 1-800-BRADLEY.

Les garanties de produits figurent sous la rubrique « Informations techniques » sur notre site Internet à www.bradleycorp.com.

Equipements nécessaires :

• (4) ancrages et boulons de 14 "
- Produit d'étanchéité pour tuyaux
- Pression d'écoulement de 30 PSI (2,0 bar) min/90 PSI (6,1 bar) max
- Pression statique de 125 PSI (8,6 bar) max
- Tuyauterie vers entrée d'alimentation de 1¼ po NPT (BSPP) (30 à 90 psi [2,0 à 6,1 bar])
- Tuyau de vidange de 1 14 " NPT (s'il est incluse avec l'unité)
- Quincaillerie pour l'installation de l'enseigne (en option)

Les codes locaux peuvent exiger l'installation d'une soupape de prévention d'écoulement de retour pour réaliser une installation appropriée. L'installateur est responsable de la conformité aux codes locaux. La soupape doit être testée une fois par an pour vérifier qu'elle fonctionne correctement. Les soupapes de prévention d'écoulement de retour ne sont pas fournies avec l'appareil et peuvent être fournies par l'entrepreneur ou achetées auprès de Bradley Corporation..

Modèles préconfigurés Halo

Numéro de modèle Halo	Description	Certifié UL suivant ANSI/ISEA
Douches oculaires
☐ S19224EW	Douche oculaire Halo, vasque en plastique	X
☐ S19224PT	Douche oculaire Halo, vasque en plastique, siphon en P	X
☐ S19224B	Douche oculaire Halo, vasque en acier inoxydable	X
☐ S19224BPT	Douche oculaire Halo, vasque en acier inoxydable, siphon en P	X
Douches oculaires avec cache-poussière
☐ S19224PDC	Douche oculaire Halo, vasque en plastique avec cache-poussière	X
☐ S19224DC	Douche oculaire Halo, vasque et cache-poussière à charnières en acier inoxydable	X
☐ S19224DCPT	Douche oculaire Halo, vasque et cache-poussière à charnières en acier inoxydable, siphon en P	X
Douches oculaires-faciales
☐ S19224FW	Douche oculaire-faciale Halo, vasque en plastique	X
☐ S19224FWPT	Douche oculaire-faciale Halo, vasque en plastique, siphon en P	X
☐ S19224T	Douche oculaire-faciale Halo, vasque en acier inoxydable	X
☐ S19224P	Douche oculaire-faciale Halo, vasque en acier inoxydable avec tuyau de lavage, raccord droit de vidange	X
☐ S19224TPT	Douche oculaire-faciale Halo, vasque en acier inoxydable, siphon en P	X
☐ S19224Y	Douche oculaire-faciale Halo, vasque en acier inoxydable, activation à la main/au pied, raccord droit de vidange	X
Douches oculaires-faciales avec cache-poussière
☐ S19224PDCFW	Douche oculaire-faciale Halo, vasque en plastique avec cache-poussière	X
☐ S19224DCFW	Douche oculaire-faciale Halo, vasque et cache-poussière à charnières en acier inoxydable	X
☐ S19224DCRPT	Douche oculaire-faciale Halo, vasque et cache-poussière à charnières en acier inoxydable, siphon en P	X
Douche oculaire-faciale tout inox
☐ S19224SC	Douche oculaire/faciale, bac et capot en acier inoxydable Halo	X
☐ S19224SS	Douche oculaire-faciale et vasque en acier inoxydable Halo	X

Modèles préconfigurés Halo

Tous les modèles à certification AS4775, AS/NZS 4020 sont à filetage BSPP.

Numéro de modèle Halo	Description	Certifié IAPMO Oceana suivant AS4775 et AS4020
Douches oculaires
☐ S19224EWZ	Douche oculaire Halo, vasque plastique
☐ S19224EWZS	Douche oculaire Halo, vasque plastique, tuyauterie acier inoxydable	X
☐ S19224PTZ	Douche oculaire Halo, vasque plastique, siphon en P
☐ S19224PTZS	Douche oculaire Halo, vasque plastique, siphon en P, tuyauterie acier inoxydable
☐ S19224BZ	Douche oculaire Halo, vasque acier inoxydable
☐ S19224BZS	Douche oculaire Halo, vasque acier inoxydable, tuyauterie acier inoxydable	X
☐ S19224BPTZ	Douche oculaire Halo, vasque acier inoxydable, siphon en P
☐ S19224BPTZS	Douche oculaire Halo, vasque acier inoxydable, siphon en P, tuyauterie acier inoxydable
Douches oculaires à cache-poussière
☐ S19224PDCZ	Douche oculaire Halo, vasque à cache-poussière plastique
☐ S19224PDCZS	Douche oculaire Halo, vasque à cache-poussière plastique, tuyauterie acier inoxydable	X
☐ S19224DCZ	Douche oculaire Halo, vasque et cache-poussière à charnières en acier inoxydable
☐ S19224DCZS	Douche oculaire Halo, vasque et cache-poussière à charnières en acier inoxydable, tuyauterie acier inoxydable	X
☐ S19224DCPTZ	Douche oculaire Halo, vasque et cache-poussière à charnières en acier inoxydable, siphon en P
☐ S19224DCPTZS	Douche oculaire Halo, vasque et cache-poussière à charnières en acier inoxydable, siphon en P, tuyauterie acier inoxydable
Douches oculaires et faciales
☐ S19224FWZ	Douche oculaire/faciale Halo, vasque plastique
☐ S19224FWZS	Douche oculaire/faciale Halo, vasque plastique, tuyauterie acier inoxydable	X
☐ S19224WPTZ	Douche oculaire/faciale Halo, vasque plastique, siphon en P
☐ S19224WPTZS	Douche oculaire/faciale Halo, vasque plastique, siphon en P, tuyauterie acier inoxydable
☐ S19224TZ	Douche oculaire/faciale Halo, vasque acier inoxydable
☐ S19224TZS	Douche oculaire/faciale Halo, vasque acier inoxydable, tuyauterie acier inoxydable	X
☐ S19224TPTZ	Douche oculaire/faciale Halo, vasque acier inoxydable, siphon en P
☐ S19224TPTZS	Douche oculaire/faciale Halo, vasque acier inoxydable, siphon en P, tuyauterie acier inoxydable
☐ S19224YZ	Douche oculaire/faciale Halo, vasque acier inoxydable, commande main/pied, rallonge de siphon
☐ S19224YZS	Douche oculaire/faciale Halo, vasque acier inoxydable, commande main/pied, rallonge de siphon, tuyauterie acier inoxydable	X
☐ S19224PZ	Douche oculaire/faciale Halo, vasque acier inoxydable à douchette, rallonge de siphon
Douches oculaires et faciales à cache-poussière
☐ S19224PDCFWZ	Douche oculaire/faciale Halo, vasque à cache-poussière à charnières en plastique
☐ S19224PDCFWZS	Douche oculaire/faciale Halo, vasque à cache-poussière à charnières en plastique, tuyauterie acier inoxydable	X
☐ S19224DCFWZ	Douche oculaire/faciale Halo, vasque et cache-poussière à charnières en acier inoxydable
☐ S19224DCFWZS	Douche oculaire/faciale Halo, vasque et cache-poussière à charnières en acier inoxydable, tuyauterie acier inoxydable	X
☐ S19224DCRPTZ	Douche oculaire/faciale Halo, vasque et cache-poussière à charnières en acier inoxydable, siphon en P
☐ S19224DCRPTZS	Douche oculaire/faciale Halo, vasque et cache-poussière à charnières en acier inoxydable, siphon en P, tuyauterie acier inoxydable
Douches oculaires et faciales toutes en acier inoxydable
☐ S19224SCZ	Douche oculaire/faciale, vasque et cache en acier inoxydable Halo	X
☐ S19224SSZ	Douche oculaire/faciale et vasque en acier inoxydable Halo avec commande au pied	X

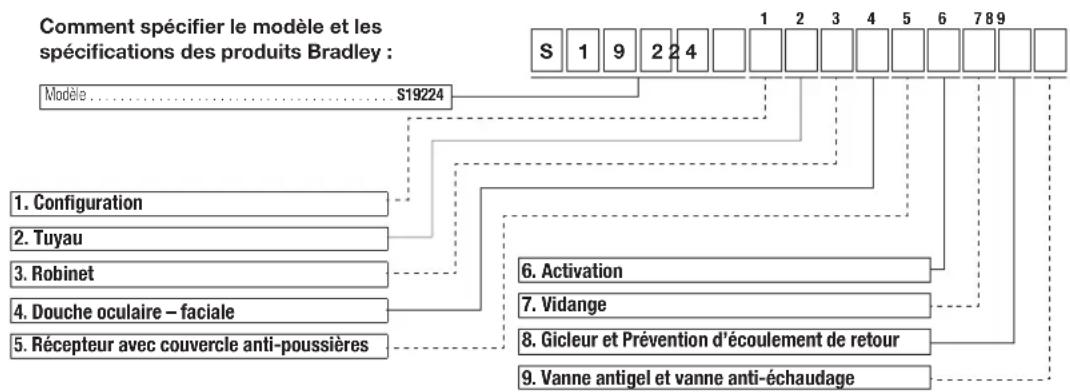

Configuration du produit

Sélections standard (devez sélectionner un de chaque catégorie)

Configuration
☐ 0	Support de mur standard
Tuyau
☐ A	Acier inox NPT galvanisé avec jaune BradTect ^
☐ B	Acier inox 304 NPT
☐ C	Acier inox 316 NPT
☐ D	Laiton chromé NPT
☐ F	BSPP, Acier inox galvanisé avec jaune BradTect ^ ‡
☐ G	BSPP, Acier inox 304 ‡
☐ J	BSPP, Laiton chromé ‡
Robinet
☐ 1	Restant ouvert (douche oculaire), laiton chromé
☐ 2	Restant ouvert (douche oculaire), 316 SS
Douche oculaire – faciale
☐ A	Douche oculaire Halo
☐ B	Douche oculaire/faciale Halo
☐ D	Douche oculaire Halo, guidon acier inox 304
☐ E	Douche oculaire/faciale Halo, guidon acier inox 304
☐ F	Douche oculaire/faciale inox 304 Halo, guidon acier inox 304
☐ G	Douche oculaire Halo, guidon acier inox 316
☐ H	Douche oculaire/faciale Halo, guidon acier inox 316
☐ J	Douche oculaire/faciale inox 316 Halo, guidon acier inox 316
Récepteur avec couvercle anti-poussières
☐ A	Récepteur plastique, sans couvercle anti-poussières
☐ B	Récepteur plastique, couvercle anti-poussières plastique
☐ D	Récepteur acier inox 304, sans couvercle anti-poussières
☐ E	Récepteur acier inox 304, couvercle anti-poussières acier inox 304
☐ F	Récepteur acier inox 304, couvercle anti-poussières plastique
☐ G	Récepteur acier inox 316, sans couvercle anti-poussières
☐ H	Récepteur acier inox 316, couvercle anti-poussières acier inox 316
☐ J	Récepteur acier inox 316, couvercle anti-poussières plastique
☐ O	Pas de récepteur, pas de couvercle anti-poussières

Activation
☐ A	Manette acier inox 300
☐ B	Manette acier inox 316
☐ D	Manette acier inox 300 avec pédale acier inox 300*
Vidange
☐ A	Pièce de raccordement
☐ D	Siphon en P
☐ O	Pas de vidange

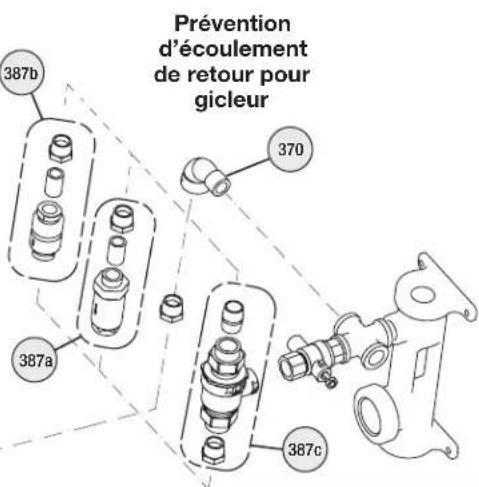

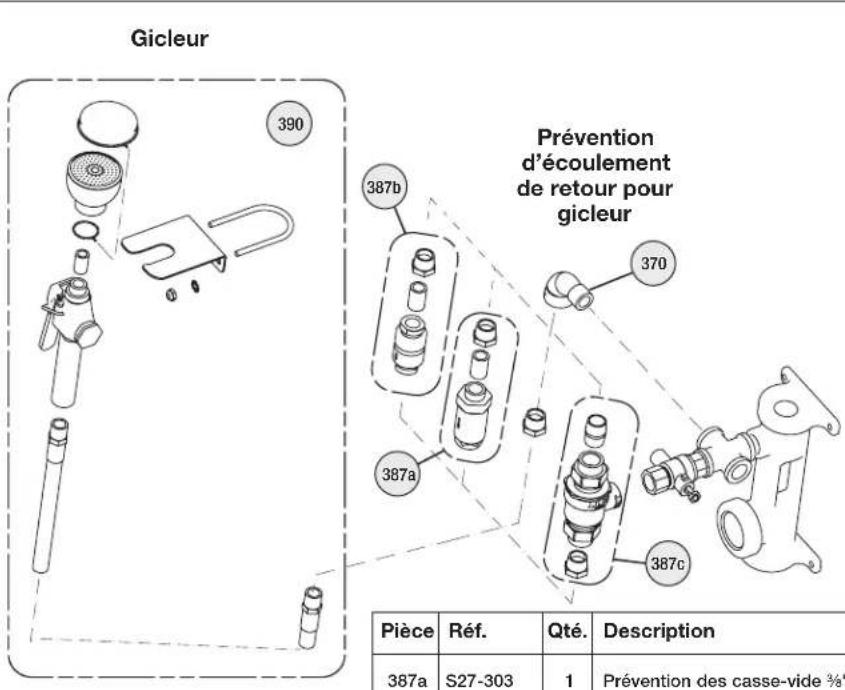

Gicleur et Prévention d'écoulement de retour
☐ A	Gicleur avec dispositif la prévention des casse-vide
☐ B	Gicleur avec dispositif de prévention d'écoulement de retour N9
☐ C	Gicleur avec dispositif de prévention d'écoulement de retour 9D
☐ D	Gicleur sans prévention d'écoulement de retour
☐ O	Pas de gicleur, pas de prévention d'écoulement de retour

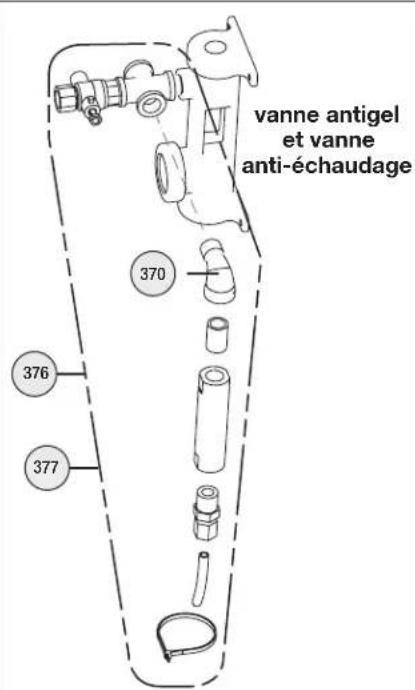

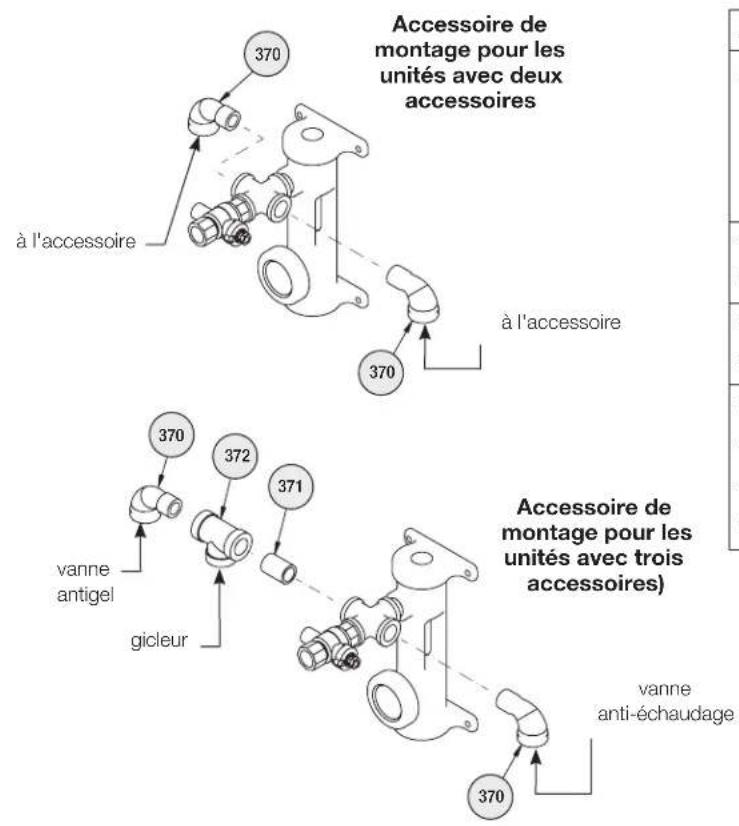

Vanne antigel et vanne anti-échaudage
☐ N	Vanne antigel
☐ P	Vanne anti-échaudage
☐ R	Vanne antigel et vanne anti-échaudage
☐ O	Pas de vanne antigel, pas de vanne anti-échaudage

* Non disponible avec configurations sans barrière.
‡ Non disponible aux États-Unis

NPT = National Pipe Thread
BSPP = Filetage British Standard Pipe Parallel (non disponible aux États-Unis)
Toutes les sélections effectuées à l'aide du configurateur sont uniquement certifiées UL suivant ANSI/ISEA Z358.1


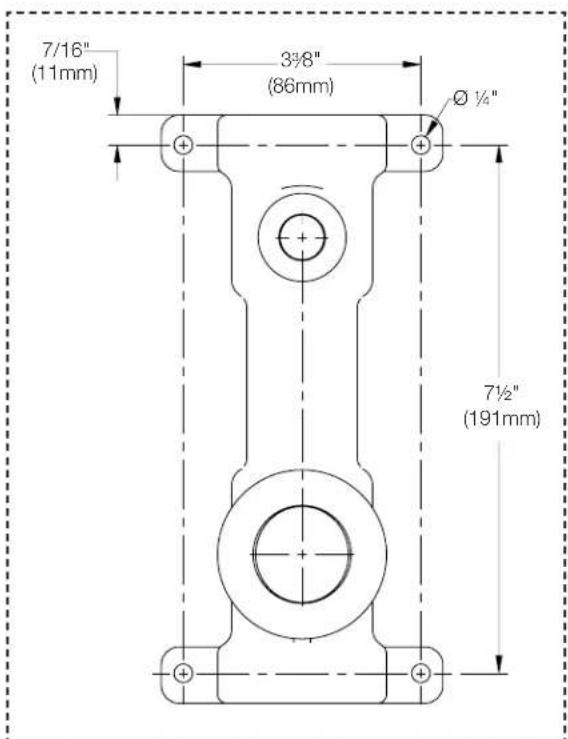

Dimensions

S19224 montré avec récepteur en plastique

Débit d'eau
Douche oculaire 4-51⁄4 gpm
Douche oculaire/faciale 4-51⁄4 gpm
Douche pour le corps 2-8 gpm

Toutes les dimensions supposent un engagement de filetage standard. Les variations de fabrication prévoient +/- 3,1 mm ( 18 ) par joint fileté. Pour trouver la tolérance d'une dimension, ajouter le nombre de joints filetés entre une dimension et le multiplier par 3,1 mm ( 18 ).

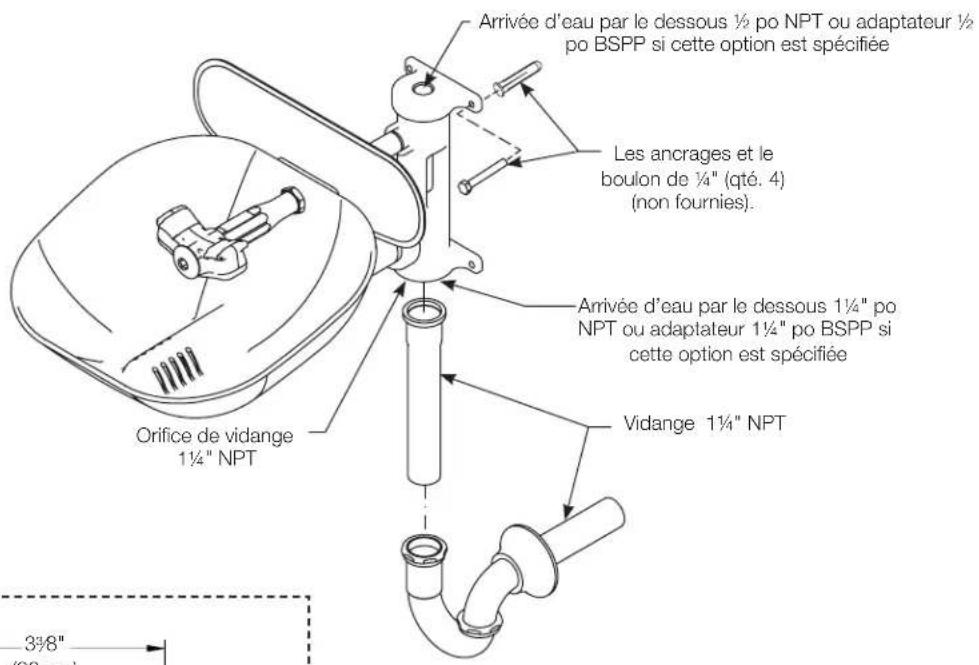

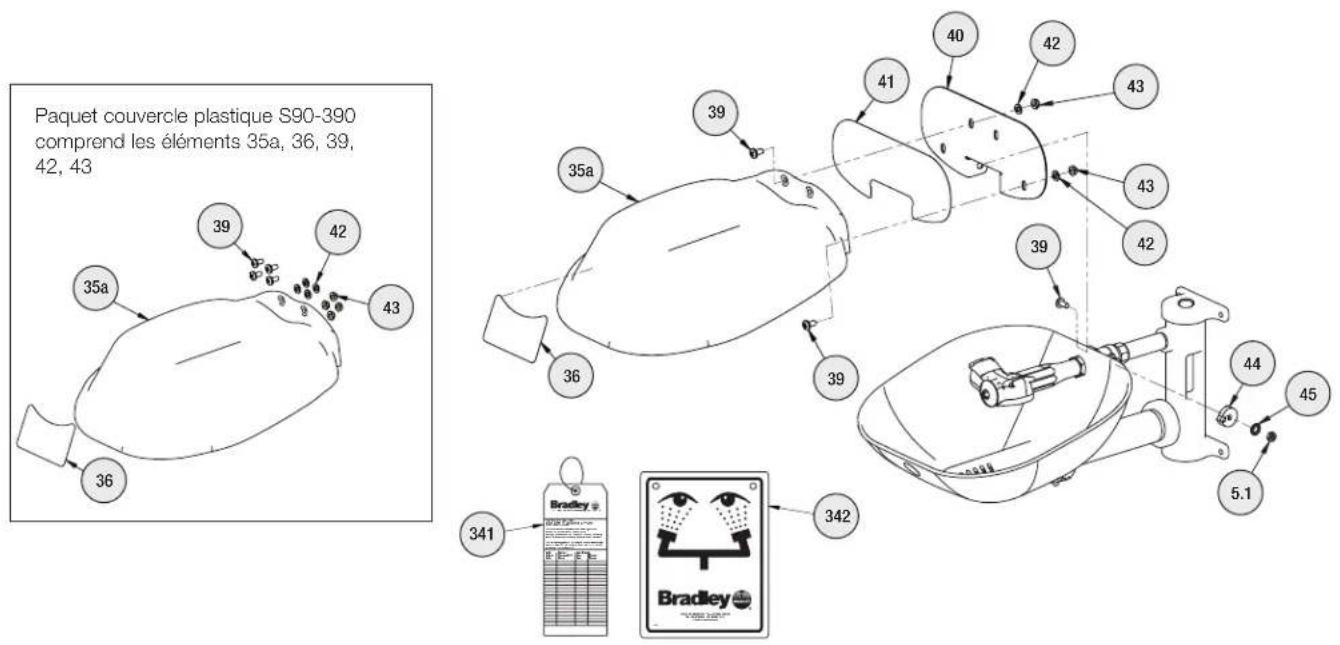

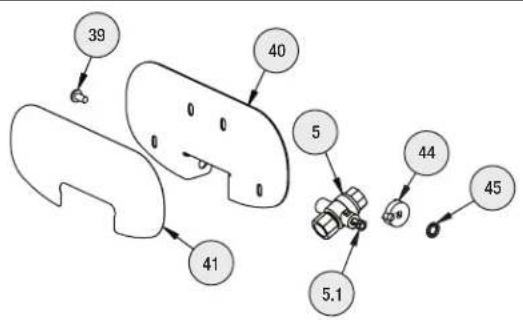

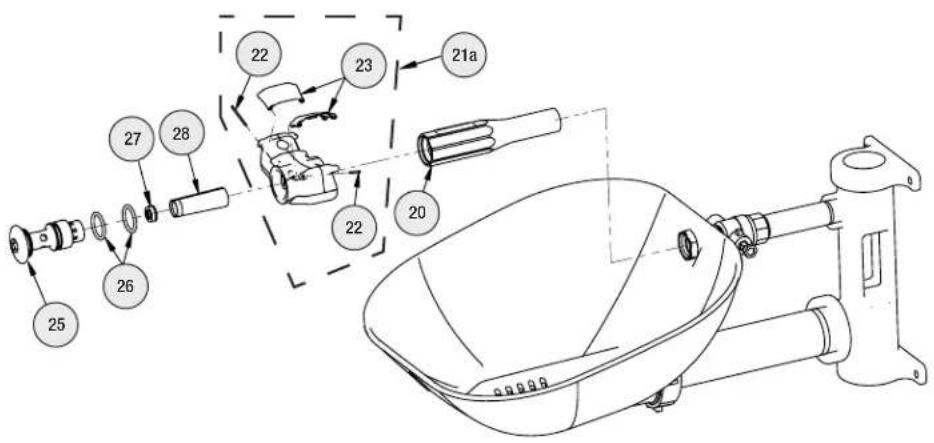

1 Assemblage — Douche oculaire

Douche oculaire standard illustrée. Les autres unités sont similaires.
Utilisez des tampons autour des tuyaux pour ne pas les endommager lors du serrage.
√ Mettez du produit d'étanchéité (non fourni) sur tous les filetages mâles. Ne laissez pas le produit d'étanchéité à déborder sur le bord des tuyaux.
√ BSP = filetage British Standard Pipe (Non disponible aux États-Unis)

Arrivée d'eau par le dessous ½ po NPT ou adaptateur ½ po BSPP si cette option est spécifiée Les ancrages et le boulon de ¼" (qté. 4) (non fournies). Arrivée d'eau par le dessous 1¼" po NPT ou adaptateur 1¼" po BSPP si cette option est spécifiée Vidange 1¼" NPT Orifice de vidange 1¼" NPT 3¾/8" (90 cm)

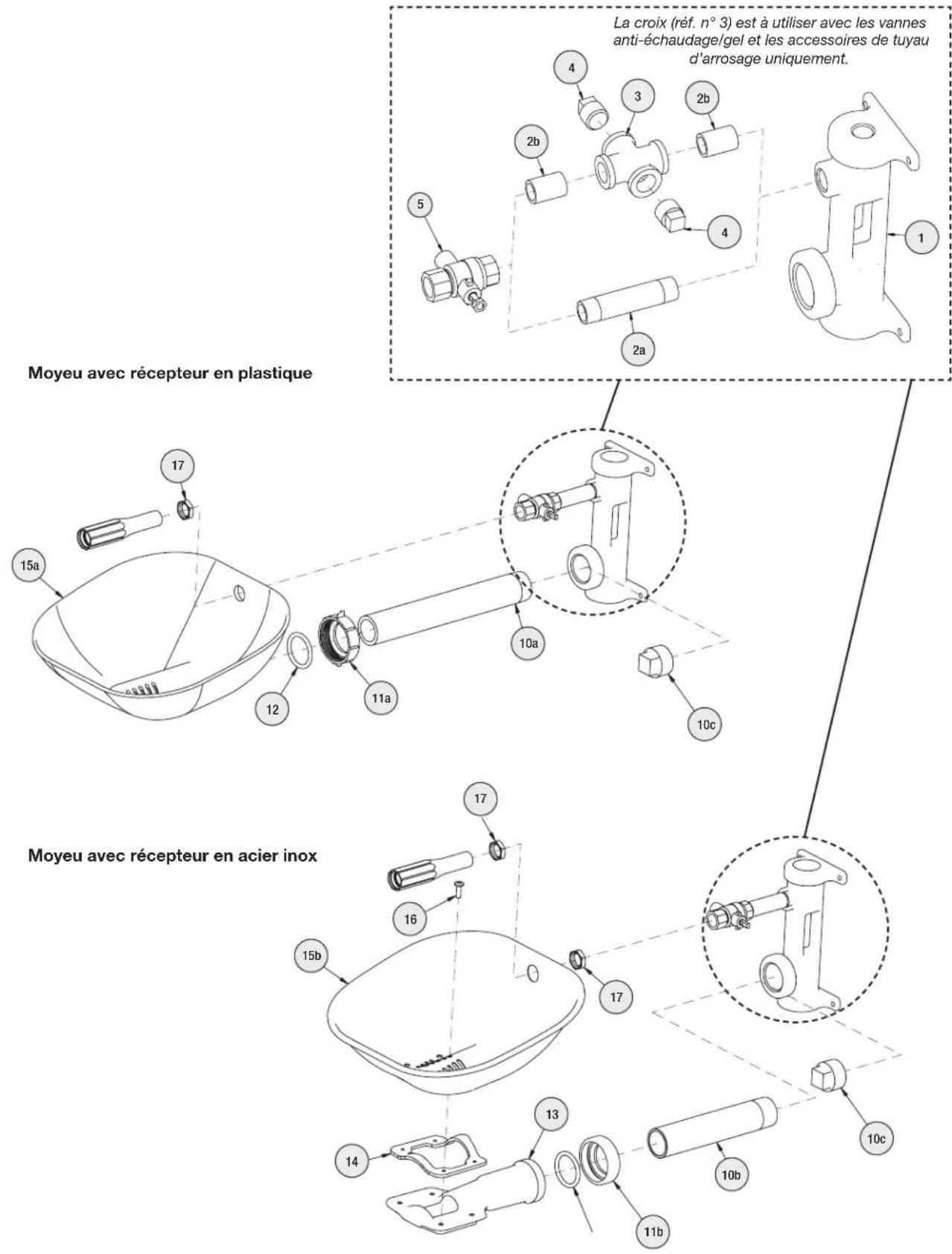

Pièces de remplacement — Récepteur et moyeu

La croix (réf. n° 3) est à utiliser avec les vannes anti-échaudage/gel et les accessoires de tuyau d'arrosage uniquement. Moyeu avec récepteur en plastique 15a 17 12 11a 10a 10c 17 16 15b 17 13 14 10b 11b 10c

Liste des pièces — Récepteur et moyeu

BSP = filetage British Standard Pipe (Non disponible aux États-Unis)

Pièce	Réf.	Qté.	Description
1	111-096	1	Moyeu
1 111-097	1 Moyeu	acier inox
1 111-103	1 Moyeu	acier inox 316
1 111-098	1 Moyeu	acier inox poli
2a 113-006LQ	1 Tuyau	12 " x 312 "
2a 113-965	1 Tuyau	12 " x 312 " acier inox
2a 113-1211	1 Tuyau	12 " x 312 " acier inox 316
2a 113-596	1 Tuyau	12 " x 312 " chromé
2b 113-006LG	2 Tuyau	12 " x ferme
2b 113-867	2 Tuyau	12 " x ferme en acier inox
2b 113-1210	2 Tuyau	12 " x ferme en acier inox 316
2b 113-006AW	2 Tuyau	12 " x ferme chromé
3 169-1090	1 Croix	12 "
3 169-1091	1 Croix	12 " acier inox
3 169-1098	1 Croix	12 " acier inox 316
3 169-1097	1 Croix	12 " chromé
4 300-0393	2 Bouchon	12 " chromé
4 153-230	2 Bouchon	12 " acier inox
4 153-460	2 Bouchon	12 " acier inox 316
5 S27-327	1 Robinet	12 " avec écrou
5 S27-328	1 Robinet	12 " acier inox 316 avec écrou
5 S27-329	1 Vanne	antigel 12 " avec écrou
5 S27-330	1 Vanne	antigel 12 " acier inox 316 avec écrou
5.1	110-215	1 Écrou
5.1	110-248	1 Écrou acier inox 316
10a	113-1202	1 Tuyau	114 " x 11" extrémité filetée
10a	113-1203	1 Tuyau	114 " x 11" acier inox extrémité filetée

Paquet récepteur plastique S90-395 comprend les éléments 10a, 11a, 12, 15a

15a 12 11a 10a

Paquet récepteur acier inox 300 Serie S90-391 comprend les éléments 10b, 11b, 12, 13, 14, 15b

Paquet récepteur acier inox 316 Serie S90-392 comprend les éléments 10b, 11b, 12, 13, 14, 15b

15b 13 14 12 11b 10b

Pièces de remplacement — Douche oculaire

Pièces de remplacement — Douche oculaire/faciale

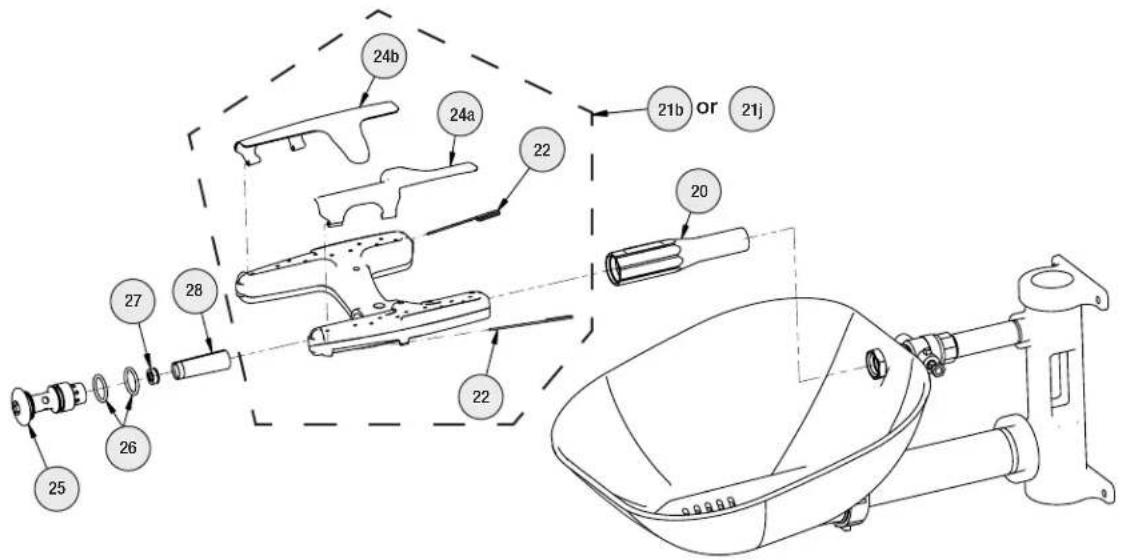

24b 24a 22 21b or 21j 20 22 27 28 26 25

Paquet S65-339 comprend les éléments 26, 27, 28

Paquet S88-068 comprend les éléments 25, 26, 27, 28

Paquet S88-069 comprend les éléments 25, 26, 27, 28 (acier inox 300 serie)

Paquet S88-070 comprend les éléments 25, 26, 27, 28 (acier inox 316)

Paquet couvertures à bascule (douche oculaire) S45-2675 comprend les éléments 22 et 23

Paquet couvertures à bascule (douche oculaire/faciale) S45-2676 comprend les éléments 22, 24a et 24b

24b 24a 22 22

Pièces de remplacement — Couvercle plastique

Pièces de remplacement — Couvercle acier inox

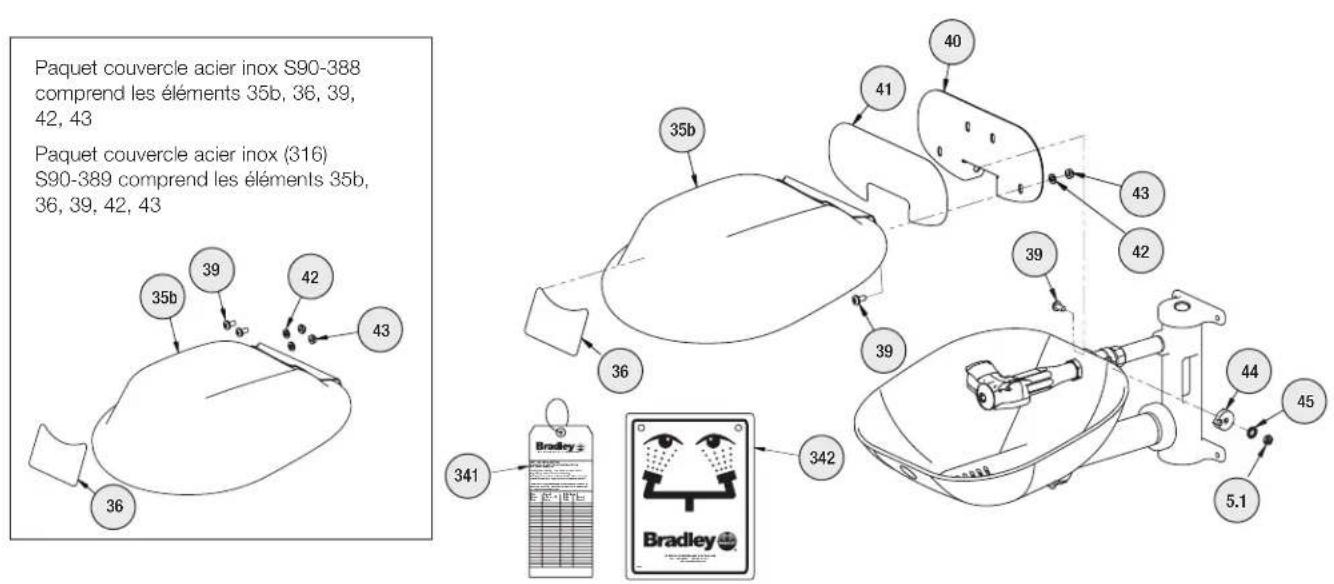

Paquet couvercle acier inox S90-388 comprend les éléments 35b, 36, 39, 42, 43 Paquet couvercle acier inox (316) S90-389 comprend les éléments 35b, 36, 39, 42, 43

Paquet couvercle acier inox S90-388 comprend les éléments 35b, 36, 39, 42, 43
Paquet couvercle acier inox (316) S90-389 comprend les éléments 35b, 36, 39, 42, 43

35b 39 42 43 36

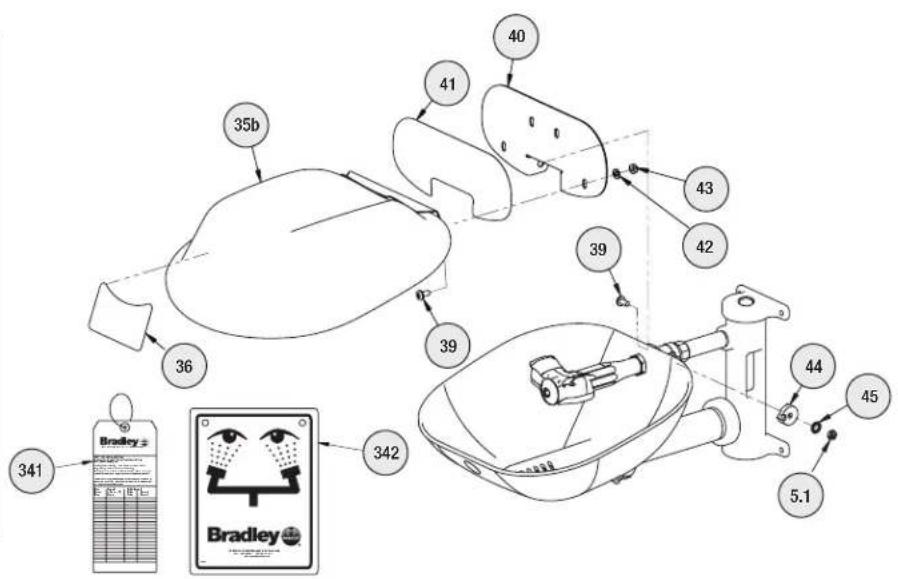

35b 40 41 36 39 43 42 39 44 45 5.1 341 342 Bradley

Paquels manette comprend les éléments 39, 40, 41, 44, 45, 5, 5.1
Paquet S08-390 (pour les unités avec robinet laiton)
Paquet S08-391 (pour les unités avec robinet acier inox)
Paquet S08-392 (pour les unités avec vanne antigel laiton)
Paquet S08-393 (pour les unités avec vanne antigel acier inox)
Paquet S08-394 (pour les unités avec robinet et manette acier inox 316)
Paquet S08-395 (pour les unités avec vanne antigel et manette acier inox 316)

39 40 5 44 45 41 5.1

Liste des pièces — Douche oculaire, Douche oculaire/faciale, et couvercle

Pièce	Réf. Qté. Description
20	171-001	1	Corps
20	171-002	1	Corps acier inox
20	171-003	1	Corps acier inox 316
20	171-004	1	Corps poli
21a	S05-190	1	Douche oculaire (comprend)
22	kit de remplacement	2	Axe de pivotement
23	kit de remplacement	2	Couverture à bascule gauche
21b	S05-192	1	Douche oculaire (comprend)
22	kit de remplacement	2	Axe de pivotement
24a	kit de remplacement	1	Couverture à bascule droite
24b	kit de remplacement	1	Couverture à bascule gauche
21j	S05-205 (utilisé sur les luminaires 304SS et 316SS)	1	Tête de douche en acier inoxydable 316 oculaire/ faciale (comprend)
22	kit de remplacement	2	Axe de pivotement
24a	kit de remplacement	1	Couverture à bascule droite
24b	kit de remplacement	1	Couverture à bascule gauche
25	115-158	1	Bouchon
25	115-159	1	Bouchon acier inox
25	115-164	1	Bouchon acier inox 316
25	115-165	1	Bouchon poli

Item	Part No. Qty Description
26 125-157 2 Bague
27 125-175 1 Contrôle du débit
28 S65-340 1 Filtrer (paquet de 3)
35a	kit de remplacement	1	Couvercle plastique
35b	kit de remplacement	1	Couvercle acier inox
35b	kit de remplacement	1	Couvercle acier inox 316
36 114-097 1 Étiquette (pour couvercle)
39	160-389	qté. au besoin	Vis 14 - 20 × 12 " acier inox
39	160-469	qté. au besoin	Vis 14 - 20 × 12 " acier inox 316
40	S08-385	1	Manette acier inox (incl. les éléments 41, 44, 45, 5.1)
40	S08-388	1	Manette acier inox 316 (incl. les éléments 41, 44, 45, 5.1)
41 114-096 1 Étiquette
42 142-002AV		qté. au besoin	Rondelle
43	161-060	qté. au besoin	Écrou acier inox
43	161-062	qté. au besoin	Écrou acier inox 316
44 153-372R 1 Adaptateur robinet
44 153-372R316 1 Adaptateur robinet acier inox 316
45 142-002DA 1 Rondelle de blocage
341	204-421 1 Etiquette	d'inspection
342	114-051 1 Enseigne	de sécurité
342	114-051E 1 Enseigne	de sécurité (not available in the U.S.)

Pièces de remplacement et liste des pièces -- Drain, siphon en P et pédale en option

Adaptateur BSPP - Fourni avec les options à filetage BSPP seulement 322 301321 302 310 321 321 322 322

Item Part No. Qty Description
301 269-167 1		Pièce de raccordement
302 269-142 1		Siphon en P
310 S39-395 1		Pédale
321 169-1117 1 BSPP-NPT 1-1/4" 303SS321 169-1118 1 BSPP-NPT 1-1/4" 316SS
322 169-1119 1 BSPP-NPT 1⁄2" 303SS322 169-1120 1 BSPP-NPT 1⁄2" 316SS

Pièces de remplacement — Accessoires en option

Accessoire de montage pour les unités avec deux accessoires à l'accessoire 370 370 à l'accessoire 370 370 372 371 vanne antigel gicleur Accessoire de montage pour les unités avec trois accessoires) vanne anti-échaudage 370

Pièce	Réf.	Qté.	Description
370 169-025 Coude	12" (qté	au besoin)
370	269-241		Coude 12" acier inox (qté, au besoin)
370	269-1396		Coude 12" acier inox 316 (qté, au besoin)
370	169-862		Coude 12" chromé (qté, au besoin)
371 113-006LG 1 Tuyau 12" x ferme
371 113-867 1 Tuyau 12" x ferme acier inox
371 113-1210 1 Tuyau 12" x ferme acier inox 316
371 113-006AW 1 Tuyau 12" x ferme chromé
372 169-838 1 Té 12"
372 169-1100 1 Té 12" acier inox
372 269-280 1 Té 12" chromé
372 169-1099 1 Té 12" acier inox 316

vanne antigel et vanne anti-échaudage 370 376 377

Pièce	Réf. Description
376	S45-1986	Vanne antigel
377	S45-1989	Vanne anti-ôchaudage

Gicleur 390 387b Prévention d'écoulement de retour pour gicleur 370 387a 387c Pièce Réf. Qté. Description 387a S27-303 1 Prévention des casse-vide ¾"

Prévention d'écoulement de retour pour gicleur 387b 370 387a 387c

Pièce	Réf.	Qté.	Description
387a	S27-303	1	Prévention des casse-vide %"
387b	S45-2309	1	Prévention d'écoulement de retour N9
387c	S45-2310	1	Prévention d'écoulement de retour 9D
390	S19-430EH	1	Gicleur

ADVERTENCIA

□ A Pièce de raccordement
□ D Siphon en P
□ 0 Pas de vidange
