MODE D'EMPLOI S19214FW Bradley

Modèles préconfigurés Halo 19-20

Configuration du produit 21

Dimensions 22

Instructions d'installation....23

Pièces de remplacement — Récepteur et moyeu 24–25

Pièces de remplacement — Douche oculaire, Douche oculaire/faciale et couvercle anti-poussières. . 26–28

Pièces de remplacement — Bride et drain.... 29

Pièces de remplacement — Accessoires en option.... 30

Rincez la conduite d'alimentation avant et après l'installation. Assurez-vous que le débit d'eau est adéquat et qu'il n'y a pas de fuites. L'alimentation principale en eau doit être toujours OUVERTE. On devra prévoir des dispositions pour empêcher tout arrêt non autorisé.

ATTENTION

Le matériel d'urgence doit être alimenté en eau tiède (15,6 °C à 37,8 °C/60 °F à 100 °F). Toute exposition prolongée à de l'eau proche de la température de congélation peut altérer la capacité de l'organisme à maintenir la température corporelle, ce qui accroît le risque d'hypothermie.

AVIS

Avant d'installer ce produit, vérifier qu'il y a des dégagements suffisants autour du produit et que l'activation du produit n'est pas entravée par d'autres produits ou obstructions.

Éviter les produits nettoyants qui contiennent des solvants organiques, des alcools et des hydrocarbures. Rincer à l'eau après nettoyage.

IMPORTANT

L'installation et l'emplacement de toutes les douches d'urgence, oculaires et oculaires-faciales doivent être conformes aux exigences d'ANSI/ISEA Z358.1.

Lire ce manuel d'installation dans son intégralité pour garantir une installation appropriée. Une fois celle-ci terminée, classer ce manuel auprès du service à la clientèle ou d'entretien. L'installateur est responsable de la conformité de l'installation aux codes pour des drain et codes et règlements en vigueur.

Assurez-vous que toutes les pièces sont incluses dans l'emballage et qu'il n'en manque aucune avant de jeter l'emballage. Ne commencez pas l'assemblage avant de recevoir les pièces manquantes.

La norme ANSI/ISEA Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les appareils d'urgence Bradley raccordés au réseau nécessitent une pression d'écoulement d'au moins 30 PSI (0,21 MPa).

Les soupapes à ressort à fermeture automatique ne sont pas classifiées UL selon ANSI/ISEA Z358.1.

Une activation hebdomadaire doit être effectuée sur tout le matériel d'urgence à tuyauterie d'alimentation pour vérifier que l'arrivée de liquide de rinçage est suffisante et éliminer tout dépôt de sédiment de la conduite d'alimentation. Le matériel d'urgence doit être contrôlé chaque mois pour régler tout problème d'entretien éventuel et s'assurer que le matériel est en bon état de marche et ne présente aucun signe d'usure.

Les ouvriers susceptibles d'entrer en contact avec des matières potentiellement dangereuses doivent recevoir une formation sur la mise en place et le bon fonctionnement du matériel d'urgence conformément à la norme ANSI/ISEA Z358.1.

Pour toute question concernant le fonctionnement ou l'installation de ce produit, consulter le site www.bradleycorp.com ou appeler le 1-800-BRADLEY.

Les garanties de produits figurent sous la rubrique « Informations techniques » sur notre site Internet à www.bradleycorp.com.

Equipements nécessaires :

• (3) ancrages au sol et boulons de 38 "
- Produit d'étanchéité pour tuyaux
- Pression d'écoulement de 30 PSI (2,0 bar) min/90 PSI (6,1 bar) max
- Pression statique de 125 PSI (8,6 bar) max
- Tuyauterie vers entrée d'alimentation de 1 ^1/4 po NPT (BSPP) (30 à 90 psi [2,0 à 6,1 bar])
- Tuyau de vidange de 1 ^1/4 " NPT (s'il est incluse avec l'unité)
- Quincaillerie pour l'installation de l'enseigne (en option)

Les codes locaux peuvent exiger l'installation d'une soupape de prévention d'écoulement de retour pour réaliser une installation appropriée. L'installateur est responsable de la conformité aux codes locaux. La soupape doit être testée une fois par an pour vérifier qu'elle fonctionne correctement. Les soupapes de prévention d'écoulement de retour ne sont pas fournies avec l'appareil et peuvent être fournies par l'entrepreneur ou achetées auprès de Bradley Corporation.

Modèles préconfigurés Halo

Numéro de modèle Halo	Description	Certifié UL suivant ANSI/ISEA
Douches oculaires
☐ S19214EW	Douche oculaire Halo, vasque en plastique	X
☐ S19214B	Douche oculaire Halo, vasque en acier inoxydable	X
Douches oculaires avec cache-poussière
☐ S19214PDC	Douche oculaire Halo, vasque en plastique avec cache-poussière	X
☐ S19214DC	Douche oculaire Halo, vasque et cache-poussière à charnières en acier inoxydable	X
Douches oculaires-faciales
☐ S19214FW	Douche oculaire-faciale Halo, vasque en plastique	X
☐ S19214Y	Douche oculaire-faciale Halo, vasque en acier inoxydable	X
☐ S19214P	Douche oculaire-faciale Halo, vasque en acier inoxydable avec tuyau de lavage	X
☐ S19214YF	Douche oculaire-faciale Halo, vasque en acier inoxydable, activation à la main/au pied	X
Douches oculaires-faciales avec cache-poussière
☐ S19214PDCFW	Douche oculaire-faciale Halo, vasque en plastique avec cache-poussière	X
☐ S19214DCFW	Douche oculaire-faciale Halo, vasque et cache-poussière à charnières en acier inoxydable	X
Douche oculaire-faciale tout inox
☐ S19214BSS	Douche oculaire-faciale et vasque en acier inoxydable Halo	X
☐ S19214SC	Douche oculaire/faciale, bac et capot en acier inoxydable Halo	X
☐ S19214SS	Douche oculaire-faciale et vasque en acier inoxydable Halo, activation au pied	X

Modèles préconfigurés Halo

Tous les modèles à certification AS4775, AS/NZS 4020 sont à filetage BSPP.

Numéro de modèle Halo	Description	Certifié IAPMO Oceana suivant AS4775 et AS4020
Douches oculaires
☐ S19214EWZ	Douche oculaire Halo, vasque plastique
☐ S19214EWZS	Douche oculaire Halo, vasque plastique, tuyauterie acier inoxydable X
☐ S19214BZ	Douche oculaire Halo, vasque acier inoxydable
☐ S19214BZS	Douche oculaire Halo, vasque acier inoxydable, tuyauterie acier inoxydable X
Douches oculaires à cache-poussière
☐ S19214PDCZ	Douche oculaire Halo, vasque à cache-poussière plastique
☐ S19214PDCZS	Douche oculaire Halo, vasque à cache-poussière plastique, tuyauterie acier inoxydable X
☐ S19214DCZ	Douche oculaire Halo, vasque et cache-poussière à chamières en acier inoxydable
☐ S19214DCZS	Douche oculaire Halo, vasque et cache-poussière à chamières en acier inoxydable, tuyauterie acier inoxydable	X
Douches oculaires et faciales
☐ S19214FWZ	Douche oculaire/faciale Halo, vasque plastique
☐ S19214FWZS	Douche oculaire/faciale Halo, vasque plastique, tuyauterie acier inoxydable X
☐ S19214YZ	Douche oculaire/faciale Halo, vasque acier inoxydable
☐ S19214YZS	Douche oculaire/faciale Halo, vasque acier inoxydable, tuyauterie acier inoxydable X
☐ S19214YFZ	Douche oculaire/faciale Halo, vasque acier inoxydable, commande main/pied
☐ S19214YFZS	Douche oculaire/faciale Halo, vasque acier inoxydable, commande main/pied, tuyauterie acier inoxydable	X
☐ S19214PZ	Douche oculaire/faciale Halo, vasque acier inoxydable avec rideau d'eau
Douches oculaires et faciales à cache-poussière
☐ S19214PDCFWZ	Douche oculaire/faciale Halo, vasque à cache-poussière à charnières en plastique
☐ S19214PDCFWZS	Douche oculaire/faciale Halo, vasque à cache-poussière à charnières en plastique, tuyauterie acier inoxydable	X
☐ S19214DCFWZ	Douche oculaire/faciale Halo, vasque et cache-poussière à charnières en acier inoxydable
☐ S19214DCFWZS	Douche oculaire/faciale Halo, vasque et cache-poussière à charnières en acier inoxydable, tuyauterie acier inoxydable	X
Douches oculaires et faciales toutes en acier inoxydable
☐ S19214BSSZ	Douche oculaire/faciale et vasque en acier inoxydable Halo X
☐ S19214SCZ	Douche oculaire/faciale, bac et capot en acier inoxydable Halo X
☐ S19214SSZ	Douche oculaire/faciale et vasque en acier inoxydable Halo avec commande au pied X

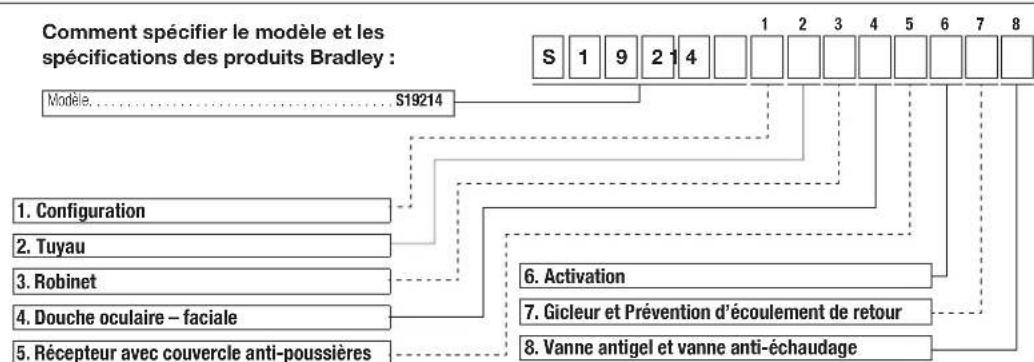

Configuration du produit

Sélections standard (devez sélectionner un de chaque catégorie)

Configuration
☐ B	Hauteur de vidange 24"
☐ O	Hauteur de vidange standard 6"
Tuyau
☐ A	Acier inox NPT galvanisé avec jaune BradTect®
☐ B	Acier inox 304 NPT
☐ C	Acier inox 316 NPT*
☐ D	Laiton chromé NPT
☐ F	BSPP, Acier inox galvanisé avec jaune BradTect ‡
☐ G	BSPP, Acier inox 304 ‡
☐ J	BSPP, Laiton chromé ‡
Robinet
☐ 1	Restant ouvert (douche oculaire), laiton chromé
☐ 2	Restant ouvert (douche oculaire), 316 SS
Douche oculaire – faciale
☐ A	Douche oculaire Halo
☐ B	Douche oculaire/faciale Halo
☐ D	Douche oculaire Halo, guidon acier inox 304
☐ E	Douche oculaire/faciale Halo, guidon acier inox 304
☐ F	Douche oculaire/faciale inox 304 Halo, guidon acier inox 304
☐ G	Douche oculaire Halo, guidon acier inox 316
☐ H	Douche oculaire/faciale Halo, guidon acier inox 316
☐ J	Douche oculaire/faciale inox 316 Halo, guidon acier inox 316

* Non disponible avec configurations sans barrière.
‡Non disponible aux États-Unis

NPT = National Pipe Thread
BSPP = Filetage British Standard Pipe Parallel (non disponible aux États-Unis)
Toutes les sélections effectuées à l'aide du configurateur sont uniquement certifiées UL suivant ANSI/ISEA Z358.1

Récepteur avec couvercle anti-poussières

☐ A	Récepteur plastique, sans couvercle anti-poussières
☐ B	Récepteur plastique, couvercle anti-poussières plastique
☐ D	Récepteur acier inox 304, sans couvercle anti-poussières
☐ E	Récepteur acier inox 304, couvercle anti-poussières acier inox 304
☐ F	Récepteur acier inox 304, couvercle anti-poussières plastique
☐ G	Récepteur acier inox 316, sans couvercle anti-poussières
☐ H	Récepteur acier inox 316, couvercle anti-poussières acier inox 316
☐ J	Récepteur acier inox 316, couvercle anti-poussières plastique
☐ O	Pas de récepteur, pas de couvercle anti-poussières
Activation
☐ A	Manette acier inox 300
☐ B	Manette acier inox 316
☐ C	Manette acier inox 300 avec pédale acier inox 300*
☐ D	Manette acier inox 300 avec pédale acier inox 316*
☐ E	Manette acier inox 316 avec pédale acier inox 316*

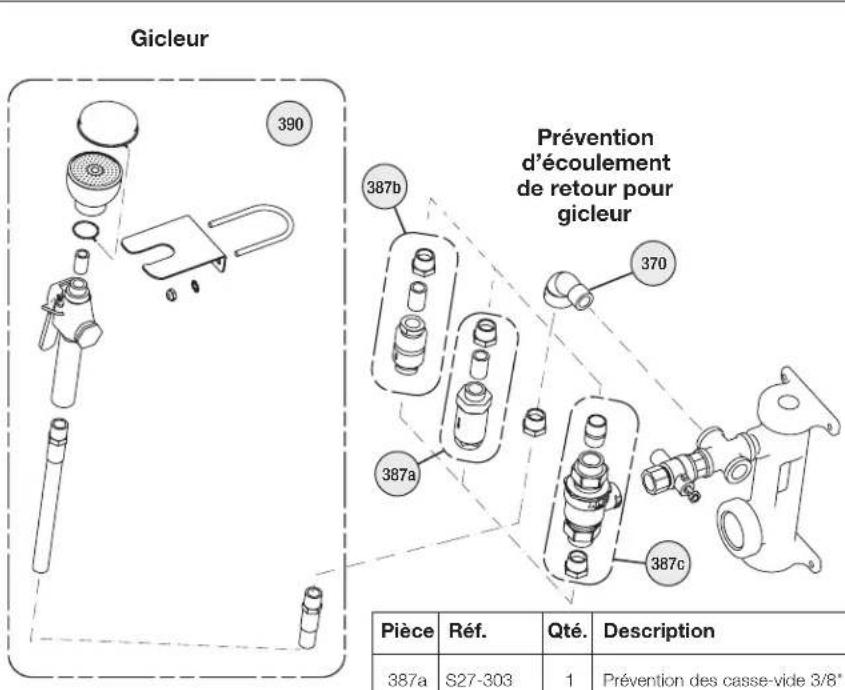

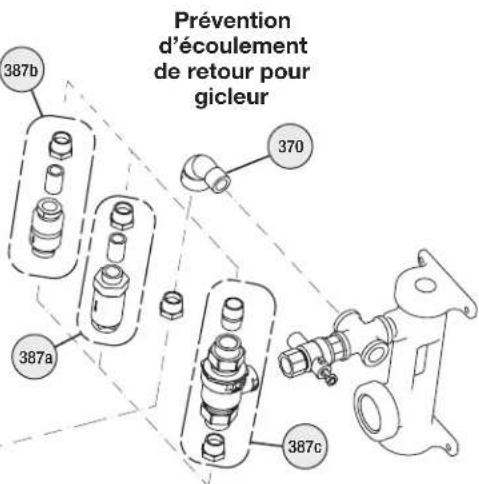

Gicleur et Prévention d'écoulement de retour
☐ A	Gicleur avec dispositif la prévention des casse-vide
☐ B	Gicleur avec dispositif de prévention d'écoulement de retour N9
☐ C	Gicleur avec dispositif de prévention d'écoulement de retour 9D
☐ D	Gicleur sans prévention d'écoulement de retour
☐ O	Pas de gicleur, pas de prévention d'écoulement de retour

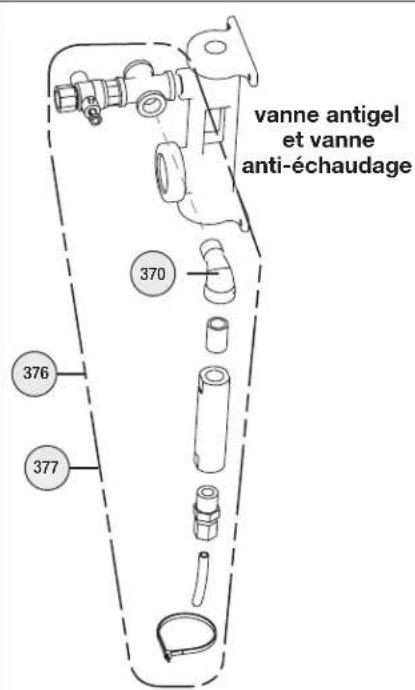

Vanne antigel et vanne anti-échaudage
☐ N	Vanne antigel
☐ P	Vanne anti-échaudage
☐ R	Vanne antigel et vanne anti-échaudage
☐ O	Pas de vanne antigel, pas de vanne anti-échaudage

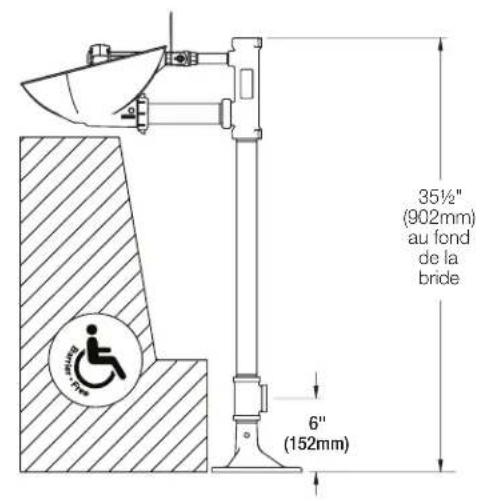

Dimensions

S19214 montré avec récepteur en plastique

35½" (902mm) au fond de la bride 6" (152mm)

34¾" (883mm) au fond de la bride

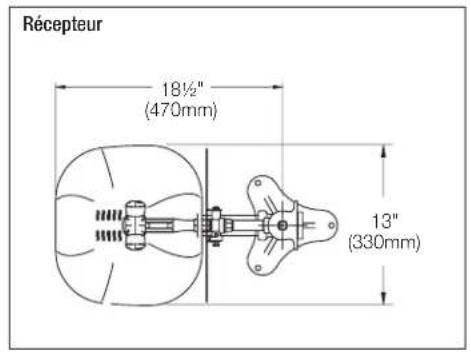

Récepteur 18½" (470mm) 13" (330mm)

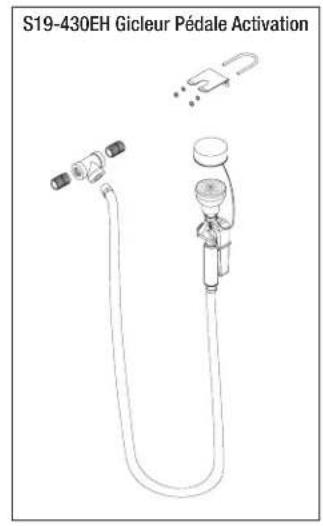

S19-430EH Gicleur Pédale Activation

Débit d'eau
Douche oculaire 4-51⁄4 gpm
Douche oculaire/faciale 4-51⁄4 gpm
Douche pour le corps 2-8 gpm

Toutes les dimensions supposent un engagement de filetage standard. Les variations de fabrication prévoient +/- 3,1 mm ( 18 ) par joint fileté. Pour trouver la tolérance d'une dimension, ajouter le nombre de joints filetés entre une dimension et le multiplier par 3,1 mm ( 18 ).

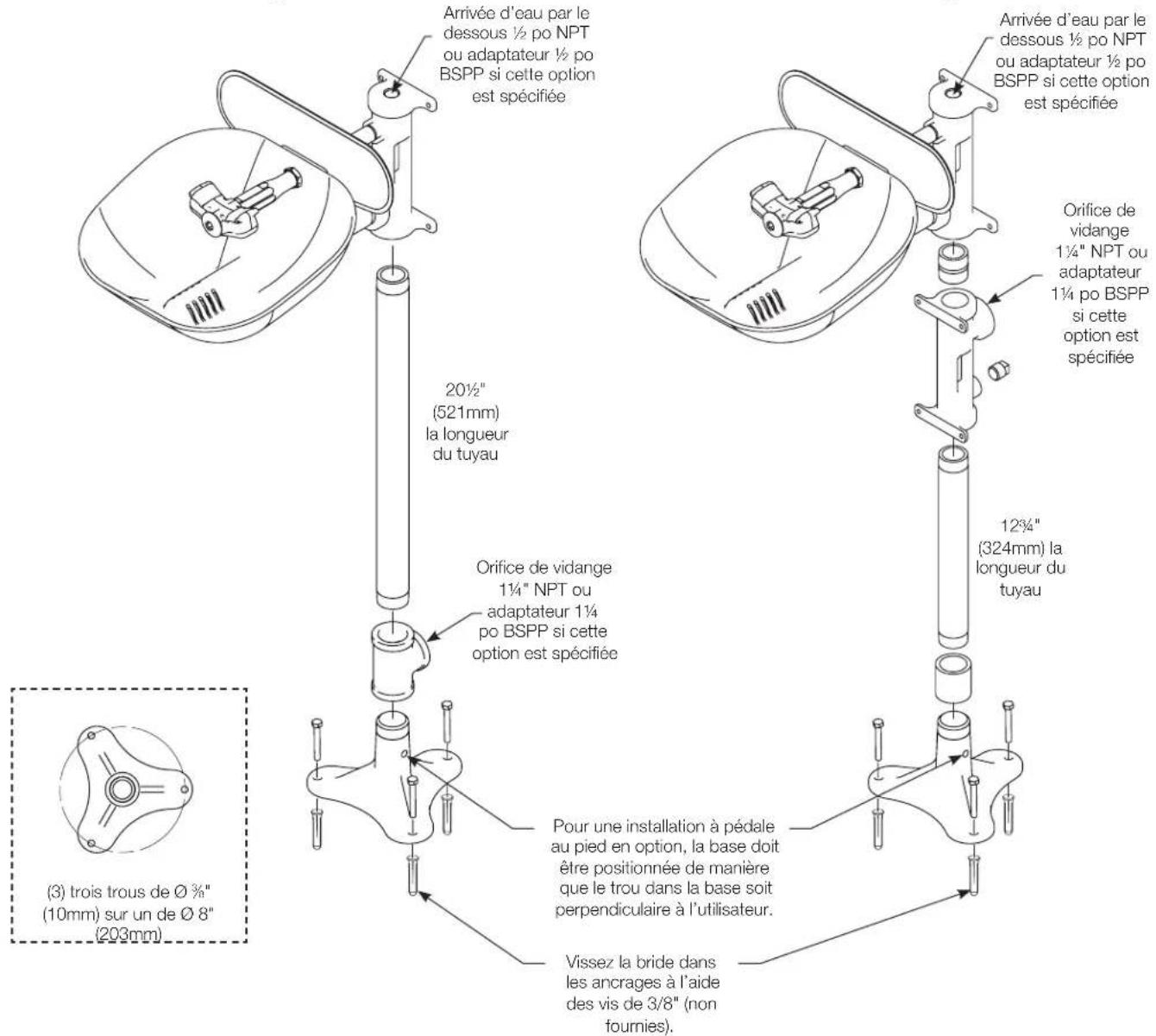

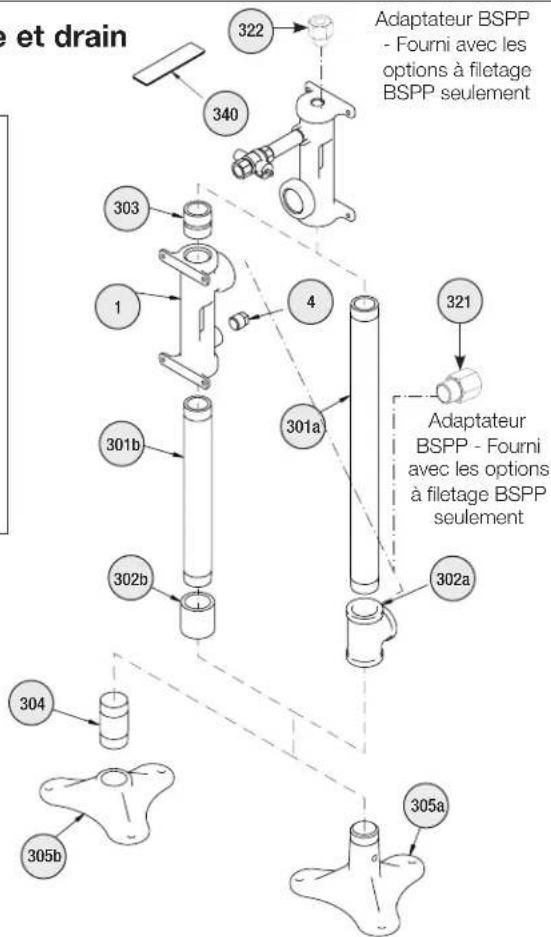

1 Assemblage — Bride et douche oculaire

Douche oculaire standard illustrée. Les autres unités sont similaires.
Connectez les composants avant de fixer la base au sol. Utilisez des tampons autour des tuyaux pour ne pas les endommager lors du serrage.
√ Mettez du produit d'étanchéité (non fourni) sur tous les filetages mâles. Ne laissez pas le produit d'étanchéité à déborder sur le bord des tuyaux.
BSPP = Filetage British Standard Pipe Parallel (non disponible aux États-Unis)

Unité de Halo avec l'option de vidange standard

Arrivée d'eau par le dessous ½ po NPT ou adaptateur ½ po BSPP si cette option est spécifiée 20½" (521mm) la longueur du tuyau Orifice de vidange 1¼" NPT ou adaptateur 1¼ po BSPP si cette option est spécifiée Pour une installation à pédale au pied en option, la base doit être positionnée de manière que le trou dans la base soit perpendiculaire à l'utilisateur. Vissez la bride dans les ancrages à l'aide des vis de 3/8" (non fournies). (3) trois trous de Ø ¾" (10mm) sur un de Ø 8" (203mm) Arrivée d'eau par le dessous ½ po NPT ou adaptateur ½ po BSPP si cette option est spécifiée Orifice de vidange 1¼" NPT ou adaptateur 1¼ po BSPP si cette option est spécifiée 12¾" (324mm) la longueur du tuyau

Unité de Halo avec l'option de vidange de 24"

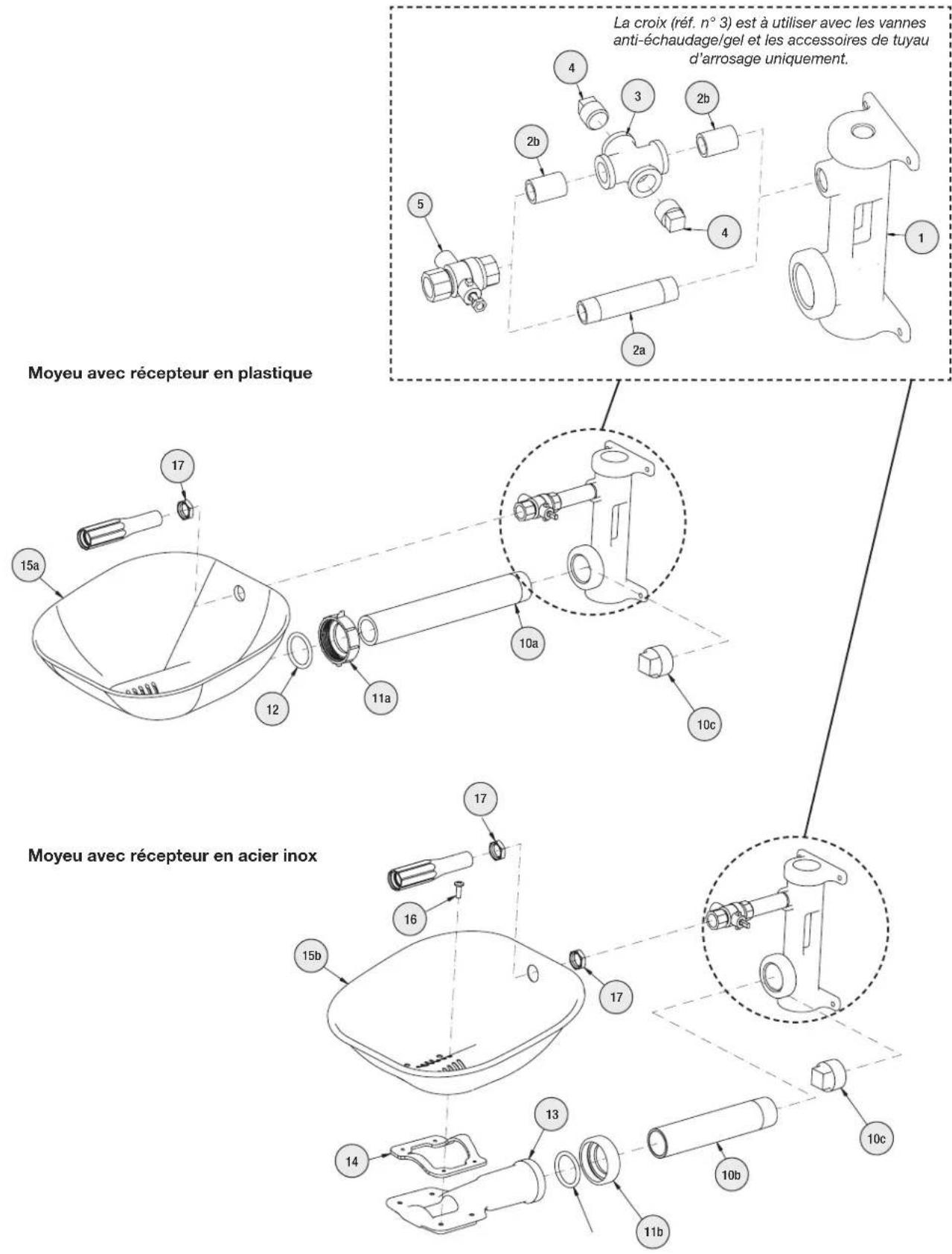

Pièces de remplacement — Récepteur et moyeu

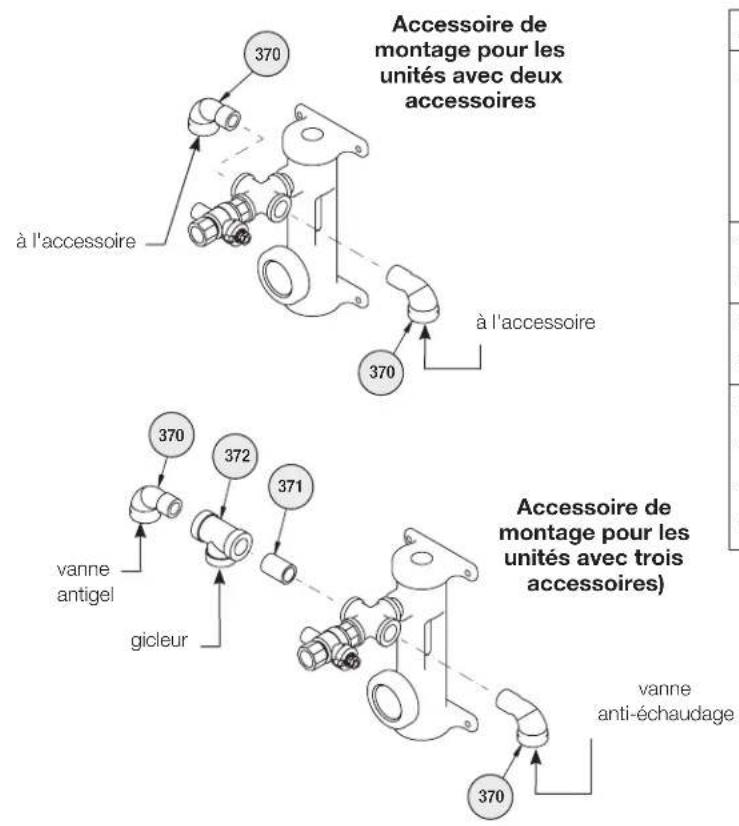

La croix (réf. n° 3) est à utiliser avec les vannes anti-échaudage/gel et les accessoires de tuyau d'arrosage uniquement. Moyeu avec récepteur en plastique 15a 17 12 11a 10a 10c 10b 11b 13 14 15b 16 17 17 10c 10c 10a 2a 2b 2b 3 4 4 La croix (réf. n° 3) est à utiliser avec les vannes anti-échaudage/gel et les accessoires de tuyau d'arrosage uniquement. Moyeu avec récepteur en acier inox

Liste des pièces — Récepteur et moyeu

BSP = filetage British Standard Pipe (Non disponible aux États-Unis)

Pièce	Réf.	Qté.	Description
1	111-096	1	Moyeu
1 111-097	1 Moyeu	acier inox
1 111-103	1 Moyeu	acier inox 316
1 111-098	1 Moyeu	acier inox poli
2a 113-006LQ	1 Tuyau	12" × 312"
2a 113-965	1 Tuyau	12" × 312" acier inox
2a 113-1211	1 Tuyau	12" × 312" acier inox 316
2a 113-596	1 Tuyau	12" × 312" chromé
2b 113-006LG	2 Tuyau	12" × ferme
2b 113-867	2 Tuyau	12" × ferme en acier inox
2b 113-1210	2 Tuyau	12" × ferme en acier inox 316
2b 113-006AW	2 Tuyau	12" × ferme chromé
3 169-1090	1 Croix	12"
3 169-1091	1 Croix	12" acier inox
3 169-1098	1 Croix	12" acier inox 316
3 169-1097	1 Croix	12" chromé
4 300-0393	2 Bouchon	12" chromé
4 153-230	2 Bouchon	12" acier inox
4 153-460	2 Bouchon	12" acier inox 316
5 S27-327	1 Robinet	12" avec écrou
5 S27-328	1 Robinet	12" acier inox 316 avec écrou
5 S27-329	1 Vanne	antigel 12" avec écrou
5 S27-330	1 Vanne	antigel 12" acier inox 316 avec écrou
5.1	110-215	1 Écrou
5.1	110-248	1 Écrou acier inox 316

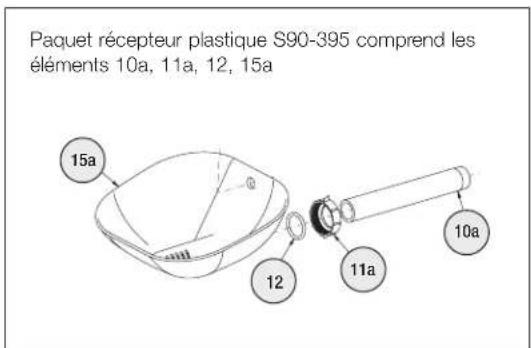

Paquet récepteur plastique S90-395 comprend les éléments 10a, 11a, 12, 15a 15a 12 11a 10a

Paquet récepteur acier inox 300 Serie S90-391 comprend les éléments 10b, 11b, 12, 13, 14, 15b

Paquet récepteur acier inox 316 Serie S90-392 comprend les éléments 10b, 11b, 12, 13, 14, 15b

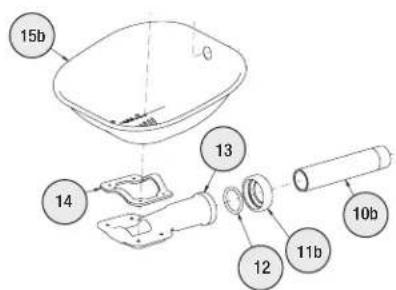

15b 13 14 12 11b 10b

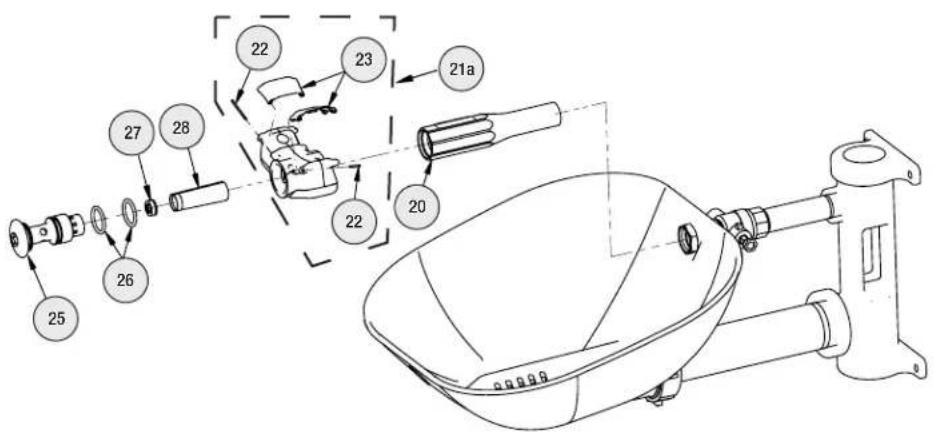

Pièces de remplacement — Douche oculaire

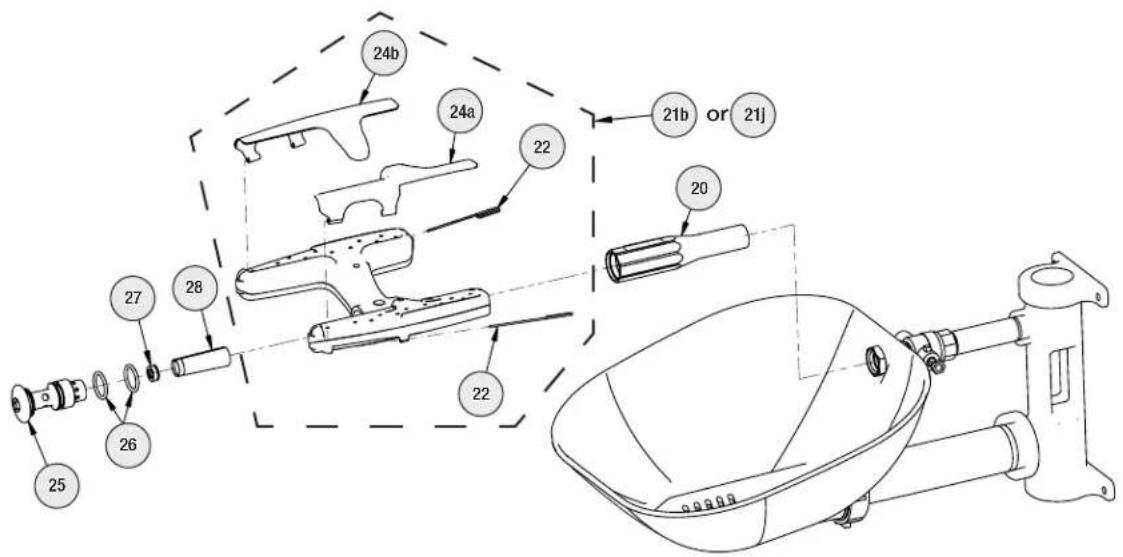

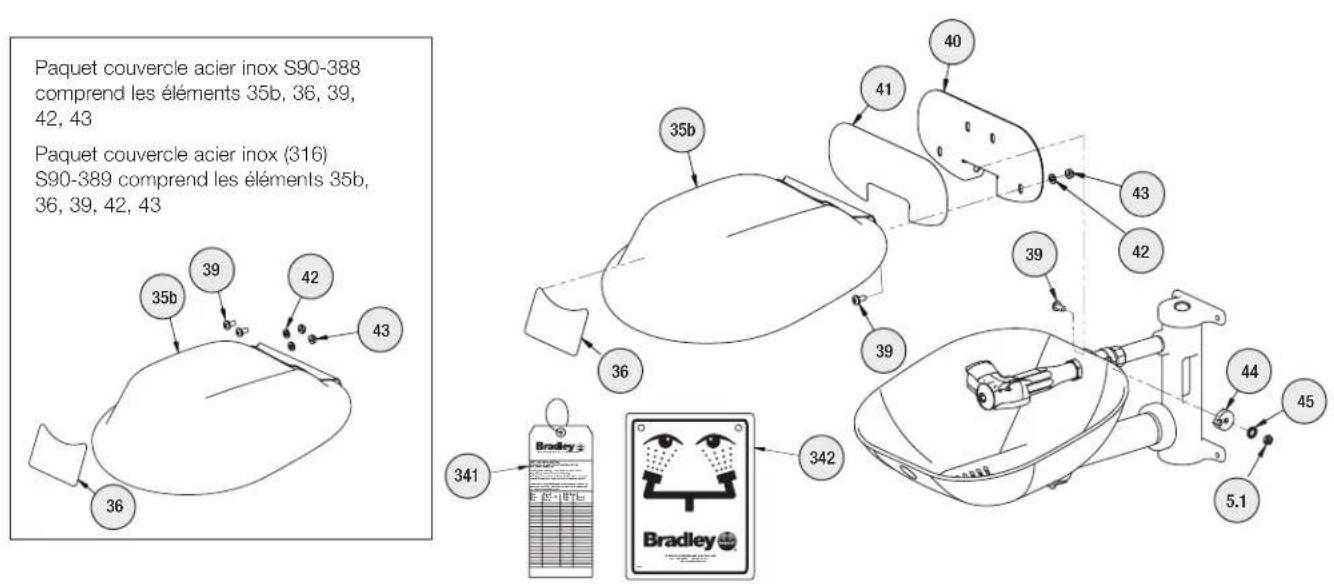

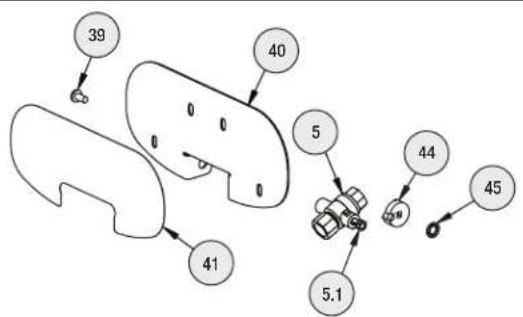

Pièces de remplacement — Douche oculaire/faciale

24b 24a 22 21b or 21j 20 22 27 28 26 25

Paquet S65-339 comprend les éléments 26, 27, 28

Paquet S88-068 comprend les éléments 25, 26, 27, 28

Paquet S88-069 comprend les éléments 25, 26, 27, 28 (acier inox 300 serie)

Paquet S88-070 comprend les éléments 25, 26, 27, 28 (acier inox 316)

Paquet couvertures à bascule (douche oculaire) S45-2675 comprend les éléments 22 et 23

Paquet couvertures à bascule (douche oculaire/faciale) S45-2676 comprend les éléments 22, 24a et 24b

24b 24a 22 22

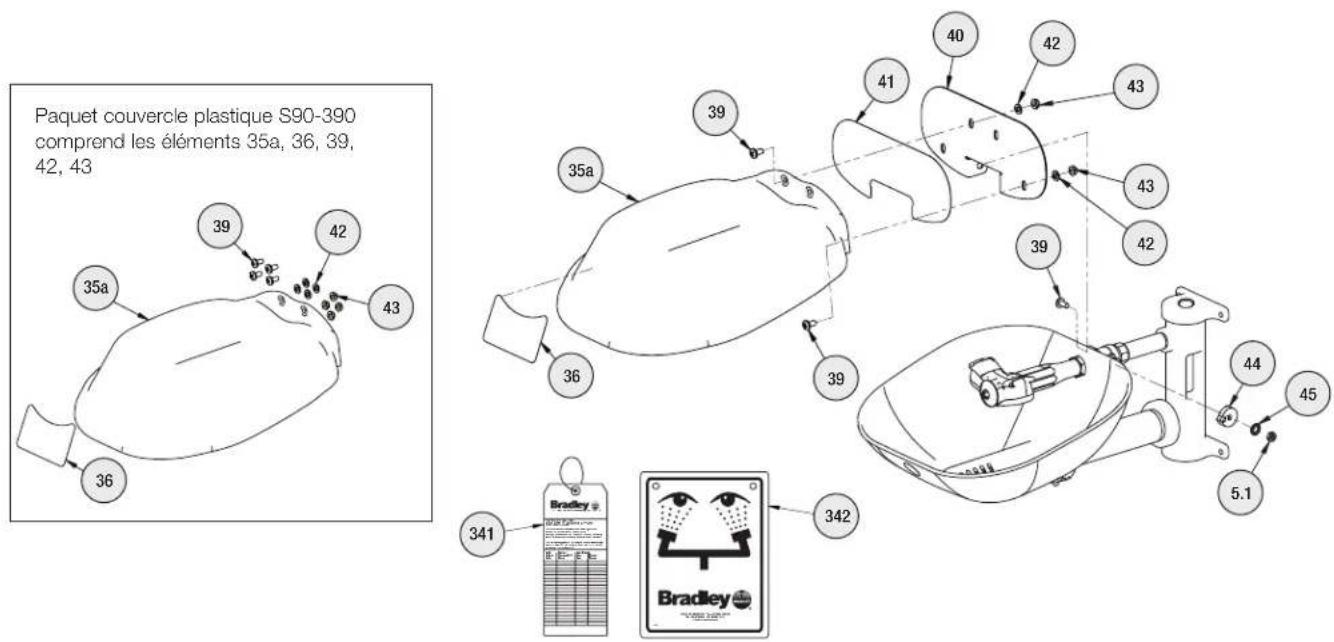

Pièces de remplacement — Couvercle plastique

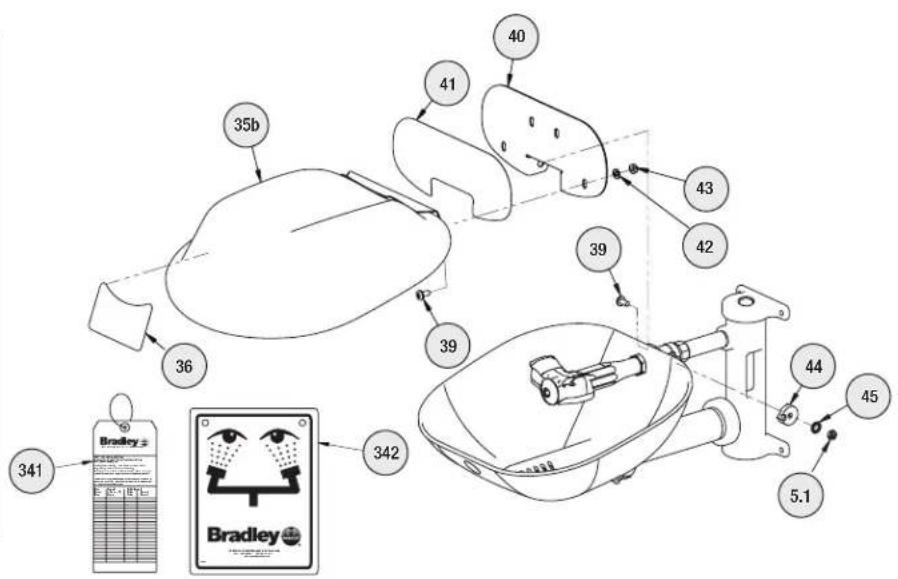

Pièces de remplacement — Couvercle acier inox

Paquet couvercle acier inox S90-388 comprend les éléments 35b, 36, 39, 42, 43 Paquet couvercle acier inox (316) S90-389 comprend les éléments 35b, 36, 39, 42, 43

Paquet couvercle acier inox S90-388 comprend les éléments 35b, 36, 39, 42, 43
Paquet couvercle acier inox (316) S90-389 comprend les éléments 35b, 36, 39, 42, 43

35b 39 42 43 36

35b 40 41 36 39 43 42 39 44 45 5.1 341 342 Bradley

Paquels manette comprend les éléments 39, 40, 41, 44, 45, 5, 5.1
Paquet S08-390 (pour les unités avec robinet laiton)
Paquet S08-391 (pour les unités avec robinet acier inox)
Paquet S08-392 (pour les unités avec vanne antigel laiton)
Paquet S08-393 (pour les unités avec vanne antigel acier inox)
Paquet S08-394 (pour les unités avec robinet et manette acier inox 316)
Paquet S08-395 (pour les unités avec vanne antigel et manette acier inox 316)

39 40 5 44 45 41 5.1

Liste des pièces — Douche oculaire, Douche oculaire/faciale, et couvercle

Pièce	Réf. Qté. Description
20	171-001	1	Corps
20	171-002	1	Corps acier inox
20	171-003	1	Corps acier inox 316
20	171-004	1	Corps poli
21a	S05-190	1	Douche oculaire (comprend)
22	kit de remplacement	2	Axe de pivotement
23	kit de remplacement	2	Couverture à bascule
21b	S05-192	1	Douche oculaire (comprend)
22	kit de remplacement	2	Axe de pivotement
24a	kit de remplacement	1	Couverture à bascule droite
24b	kit de remplacement	1	Couverture à bascule gauche
21j	S05-205 (utilisé sur les luminaires 304SS et 316SS)	1	Tête de douche en acier inoxydable 316 oculaire/ faciale (comprend)
22	kit de remplacement	2	Axe de pivotement
24a	kit de remplacement	1	Couverture à bascule droite
24b	kit de remplacement	1	Couverture à bascule gauche
25	115-158	1	Bouchon
25	115-159	1	Bouchon acier inox
25	115-164	1	Bouchon acier inox 316
25	115-165	1	Bouchon poli

Pièce Réf. Qté. Description
26 125-157 2 Bague
27 125-175 1 Contrôle du débit
28 S65-340 1 Filtrer (paquet de 3)
35a	kit de remplacement	1	Couvercle plastique
35b	kit de remplacement	1	Couvercle acier inox
35b	kit de remplacement	1	Couvercle acier inox 316
36 114-097 1 Étiquette (pour couvercle)
39	160-389	qté. au besoin	Vis 1⁄4-20 x 1⁄2" acier inox
39	160-469	qté. au besoin	Vis 1⁄4-20 x 1⁄2" acier inox 316
40	S08-385	1	Manette acier inox (incl. les éléments 41, 44, 45, 5.1)
40	S08-388	1	Manette acier inox 316 (incl. les éléments 41, 44, 45, 5.1)
41 114-096 1 Étiquette
42 142-002AV		qté. au besoin	Rondelle
43	161-060	qté. au besoin	Écrou acier inox
43	161-062	qté. au besoin	Écrou acier inox 316
44 153-372R 1 Adaptateur robinet
44 153-372R316 1 Adaptateur robinet acier inox
45 142-002DA 1 Rondelle de blocage
341 204-421 1 Etiquette d'inspection
342 114-051 1 Enseigne de sécurité
342 114-051E 1 Enseigne de sécurité (Non disponible aux États-Unis)

Pièces de remplacement et liste des pièces — Bride et drain

Paquet pédale

S45-572 (standard)

S45-1314SS (acier inox)

S45-1314SS16 (acier inox 316)

Paquet bride et drain (vidange de 24")

comprend les éléments 1, 4, 301b, 302b, 303

S29-098 (standard)

S29-099 (acier inox)

S29-100 (acier inox 316)

S29-101 (chromé)

303 1 4 301b 302b

e et drain 322 Adaptateur BSPP - Fourni avec les options à filetage BSPP seulement 340 303 1 4 301a 321 Adaptateur BSPP - Fourni avec les options à filetage BSPP seulement 301b 302a 302b 304 305a 305b

Pièce	Réf.	Qté.	Description	Pièce	Réf.	Qté.	Description
1	111-092	1	Moyeu	302b	169-853 1	Couplage 114" galvanisé
1 111-093	1 Moyeu acier inox			302b	269-257 1	Couplage 114" chromé
1 111-095	1 Moyeu acier inox 316			302b	269-1048 1	Couplage 114" acier inox
1 111-094	1 Moyeu acier inox poli			302b	269-2016 1	Couplage 114" acier inox 316
4 300-0393	2 Bouchon 12" chromé			303	113-006NA	1 Tuyau 114" x étroit peint galvanisé
4 153-230	2 Bouchon 12" acier inox			303	113-865 1	Tuyau 114" x étroit acier inox
4 153-460	2 Bouchon 12" acier inox 316			303	113-1223 1	Tuyau 114" x étroit acier inox 316
301a	1 13-1197 1 Tuyau	114" × 2012"		304	S06-189	1 Bouchon chromé plein
301a	1 13-1198 1 Tuyau	114" × 2012" chromé		305a	131-059 1	Bride peint
301a	1 13-541 1 Tuyau	114" × 2012" acier inox		305a	131-062 1	Bride acier inox
301a	1 13-1213 1 Tuyau	114" × 2012" acier inox 316		305a	131-079 1	Bride acier inox 316
301b	1 13-1217 1 Tuyau	114" × 1234"		305b	131-044 1	Bride chromé
301b	1 13-1218 1 Tuyau	114" × 1234" chromé		321	169-1117 1	BSPP-NPT 1-1/4" 303SS
301b	1 13-1219 1 Tuyau	114" × 1234" acier inox		321	169-1118 1	BSPP-NPT 1-1/4" 316SS
301b	1 13-1220 1 Tuyau	114" × 1234" acier inox 316		322	169-1119 1	BSPP-NPT 1/2" 303SS
302a	169-727 1 Té 114"	peint galvanisé		322	169-1120 1	BSPP-NPT 1/2" 316SS
302a	269-237 1 Té 114"	acier inox		340	269-915 1	Tampon anti dérapant
302a	269-1398 1 Té 114"	acier inox 316
302a	269-253 1 Té 114"	chromé

Pièces de remplacement — Accessoires en option

Accessoire de montage pour les unités avec deux accessoires à l'accessoire 370 370 à l'accessoire 370 370 372 371 vanne antigel gicleur Accessoire de montage pour les unités avec trois accessoires) vanne anti-échaudage 370

Pièce	Réf.	Qté.	Description
370 169-025 Coude	12" (qté	au besoin)
370	269-241		Coude 12" acier inox (qté, au besoin)
370	269-1396		Coude 12" acier inox 316 (qté, au besoin)
370	169-862		Coude 12" chromé (qté, au besoin)
371 113-006LG 1 Tuyau 12" x ferme
371 113-867 1 Tuyau 12" x ferme acier inox
371 113-1210 1 Tuyau 12" x ferme acier inox 316
371 113-006AW 1 Tuyau 12" x ferme chromé
372 169-838 1 Té 12"
372 169-1100 1 Té 12" acier inox
372 269-280 1 Té 12" chromé
372 169-1099 1 Té 12" acier inox 316

vanne antigel et vanne anti-échaudage 370 376 377

Pièce	Réf. Description
376	S45-1986	Vanne antigel
377	S45-1989	Vanne anti-ôchaudage

Gicleur 390 387b Prévention d'écoulement de retour pour gicleur 370 387a 387c Pièce Réf. Qté. Description 387a S27-303 1 Prévention des casse-vide 3/8°

Prévention d'écoulement de retour pour gicleur 387b 370 387a 387c

Pièce	Réf.	Qté.	Description
387a	S27-303	1	Prévention des casse-vide 3/8*
387b	S45-2309	1	Prévention d'écoulement de retour N9
387c	S45-2310	1	Prévention d'écoulement de retour 9D
390	S19-430EH	1	Gicleur

ADVERTENCIA
