Caractéristiques	Détails
Type de produit	Ventilateur évaporatif
Modèle	Portacool Apex PACA40001A1
Débit d'air	Jusqu'à 4 500 CFM (pieds cubes par minute)
Surface de couverture	Jusqu'à 1 500 pieds carrés
Dimensions	Largeur : 36 pouces, Profondeur : 30 pouces, Hauteur : 48 pouces
Poids	Environ 120 lbs (54 kg)
Capacité du réservoir d'eau	50 gallons
Consommation électrique	1 200 Watts
Utilisation recommandée	Espaces extérieurs, ateliers, garages, événements en plein air
Entretien	Nettoyage régulier du réservoir et des filtres, vérification des pièces mobiles
Sécurité	Éviter le contact avec l'eau et les circuits électriques, utiliser sur des surfaces stables
Garantie	2 ans limitée
Informations supplémentaires	Facile à déplacer grâce à des roulettes, fonctionnement silencieux

FOIRE AUX QUESTIONS - Apex PACA40001A1 Portacool

Comment installer le Portacool Apex PACA40001A1 ?

Pour installer le Portacool Apex PACA40001A1, placez l'appareil sur une surface plane et stable. Remplissez le réservoir d'eau jusqu'au niveau recommandé, branchez le ventilateur à une prise électrique, puis réglez la vitesse de ventilation selon vos préférences.

Quelle est la capacité du réservoir d'eau du Portacool Apex PACA40001A1 ?

Le réservoir d'eau du Portacool Apex PACA40001A1 a une capacité de 76 litres.

Le ventilateur peut-il fonctionner sans eau ?

Oui, le Portacool Apex PACA40001A1 peut fonctionner sans eau, mais son efficacité pour refroidir l'air sera réduite.

Comment nettoyer le Portacool Apex PACA40001A1 ?

Pour nettoyer le Portacool Apex PACA40001A1, éteignez l'appareil, débranchez-le, videz le réservoir, puis nettoyez-le avec de l'eau et un détergent doux. Assurez-vous de rincer et de sécher complètement avant de le réutiliser.

Quelle est la puissance électrique du Portacool Apex PACA40001A1 ?

Le Portacool Apex PACA40001A1 fonctionne avec une puissance électrique de 1 200 watts.

Peut-on utiliser le Portacool Apex PACA40001A1 à l'extérieur ?

Oui, le Portacool Apex PACA40001A1 est conçu pour une utilisation à l'extérieur. Assurez-vous de le protéger des intempéries lorsque l'appareil n'est pas en service.

Comment régler la vitesse du ventilateur ?

Vous pouvez régler la vitesse du ventilateur à l'aide du panneau de contrôle situé sur le devant de l'appareil. Il y a généralement plusieurs réglages de vitesse disponibles.

Le Portacool Apex PACA40001A1 est-il bruyant ?

Le niveau sonore du Portacool Apex PACA40001A1 est généralement considéré comme acceptable pour un ventilateur, mais cela peut varier en fonction de la vitesse de ventilation choisie.

Quel type de maintenance est nécessaire pour le Portacool Apex PACA40001A1 ?

Une maintenance régulière consiste à nettoyer le réservoir d'eau, à vérifier les filtres et à s'assurer que l'appareil est en bon état de fonctionnement. Consultez le manuel d'utilisation pour des instructions détaillées.

MODE D'EMPLOI Apex PACA40001A1 Portacool

Fabricant des refroidisseurs par évaporation portables PortacoolMC et des médias

711 FM 2468

Center, Texas 75935

936-598-5651

www.portacool.com

SEGURIDAD

Fabricant des refroidisseurs par évaporation portables PortacoolMC et des médias

711 FM 2468

Center, Texas 75935

936-598-5651

www.portacool.com

PORTACOOL.

SÉCURITÉ

Mise en garde – Consulter le Manuel du propriétaire Entretien par du personnel formé recommandé.

Pales de ventilateur rotatives. Peut causer des blessures graves ou des coupures. Garder les mains éloignées. Éteindre l'appareil avant de procéder à son entretien.

Tension dangereuse à l'intérieur. Débrancher l'alimentation avant de réparer le dispositif DDFT requis.

Certains composants sont inflammables. Garder éloigné des flammes et des appareils de chauffage.

Ne pas faire fonctionner la pompe sans eau dans l'appareil. Peut endommager les composants.

AVERTISSEMENTS RELATIFS AU FONCTIONNEMENT

1. Ne doit pas être utilisé par des enfants.
2. Ne doit pas être utilisé par des personnes aux capacités physiques, sensorielles ou mentales réduites.
3. Ne doit pas être utilisé par des personnes qui n'ont pas pris connaissance du manuel du propriétaire et qui ne sont pas familiarisées avec le fonctionnement de l'appareil.

FONCTIONNEMENT SÉCURISÉ

Pour réduire les risques de choc électrique, d'incendie ou de blessure:

• Ne pas utiliser le refroidisseur par évaporation lorsqu'un cordon ou une fiche sont endommagés. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service agréé ou un technicien qualifié afin d'éviter tout danger.
• Ne pas passer le cordon d'alimentation sous la moquette ni le recouvrir avec des tapis ou autres articles

SÉCURITÉ

similaires. Disposer le cordon à l'écart de zones de passages fréquents pour éviter que quelqu'un ne trébuche. Avant d'utiliser le refroidisseur par évaporation, lire attentivement le manuel et l'étiquette pour bien comprendre ses caractéristiques et fonctions.

• N'oubliez pas de débrancher le refroidisseur évaporatif avant l'entretien.
• Ne pas brancher le refroidisseur par évaporation à moins que toutes les pièces et que le média ne soient bien en place.
• Si une prise de sécurité spéciale (DDFT) est utilisée, il est important de la tester une fois par mois pour s'assurer qu'elle fonctionne correctement. Il s'agit d'une vérification rapide pour assurer la sécurité.
• Toujours tirer sur la fiche, et non sur le cordon, pour débrancher le refroidisseur par évaporation. Garder le refroidisseur par évaporation éloigné de toute flamme nue ou de ce qui peut provoquer des étincelles.
• Pour nettoyer le refroidisseur par évaporation, s'assurer que l'appareil est éteint et débranché.
• Ne pas utiliser cet appareil avec un dispositif de contrôle de vitesse à semi-conducteur.
• Ne pas utiliser de rallonge avec ce produit s'il est utilisé à l'extérieur.
• S'il est utilisé à l'intérieur, il est possible d'utiliser des rallonges mais ce n'est pas recommandé. Si une rallonge est utilisée, s'assurer qu'elle réponde aux exigences du cordon.

• Utiliser un câble de calibre 14 AWG ou supérieur correctement mis à la terre pour les modèles APEX 500 à APEX 4000.

• Utiliser un câble de calibre 12 AWG ou supérieur correctement mis à la terre pour les modèles APEX 6500.

- La rallonge ne doit pas dépasser 15,2 mètres (50 pieds) de longueur ; et

- La rallonge doit être correctement mise à la terre.

PORTACOOL.

SÉCURITÉ

• Faire preuve de prudence pour déplacer le refroidisseur par évaporation quand le réservoir est plein d'eau ; le transporter uniquement sur les quatre roulettes et ne pas l'incliner vers l'avant ou vers l'arrière.
• Les refroidisseurs par évaporation ne doivent être modifiés en aucune façon (sauf en cas de réparations par du personnel qualifié et avec des pièces de remplacement Portacool).
• Si le refroidisseur par évaporation est endommagé ou ne fonctionne pas correctement, ne plus l'utiliser. Se reporter aux sections sur la garantie, le dépannage ou de FAQ de ce manuel du propriétaire et appeler le service clientèle de Portacool, LLC. au [phone] ou au [phone], ou envoyer un courriel à [e-mail].

INTRODUCTION

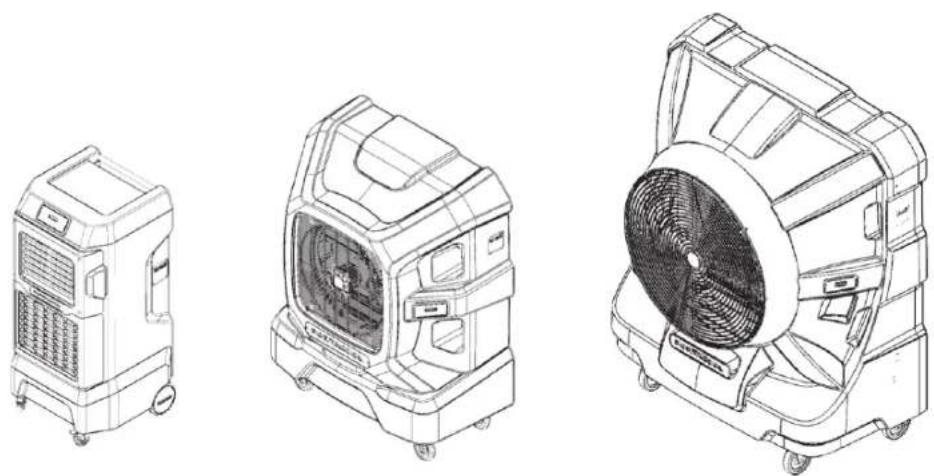

FÉLICITATIONS

pour votre achat d'un nouveau refroidisseur par évaporation de la série Portacool Apex! Préparez-vous à propulser votre expérience de refroidissement vers de nouveaux sommets. Voici quelques conseils importants pour vous assurer un voyage de refroidissement sans précédent.

Les refroidisseurs par évaporation ne sont pas des climatiseurs. La principale différence est qu'ils refroidissent l'air naturellement et efficacement en ajoutant de l'humidité au flux d'air. L'eau circule sur le média de refroidissement par évaporation. Lorsque le ventilateur aspire l'air, l'eau s'évapore, libérant une incroyable puissance de refroidissement!

Il est important de placer le refroidisseur dans un endroit bien ventilé qui a largement accès à l'air extérieur pour des performances de refroidissement optimales. Supposons qu'il faille refroidir un atelier ou un espace semi-fermé. Dans ce cas, nous recommandons de placer l'arrière du refroidisseur de façon à permettre à l'air chaud extérieur de circuler à travers le refroidisseur tandis qu'un flux constant d'air frais est libéré dans l'espace. Pour une circulation d'air adéquate, laisser une porte ou une fenêtre ouverte.

N'oubliez pas d'emporter avec vous la puissance du refroidissement par évaporation! Le refroidissement par évaporation peut transformer de nombreux espaces, tels que les terrasses, les terrains de sport, les garages, les campings et les aires pour événements en plein air.

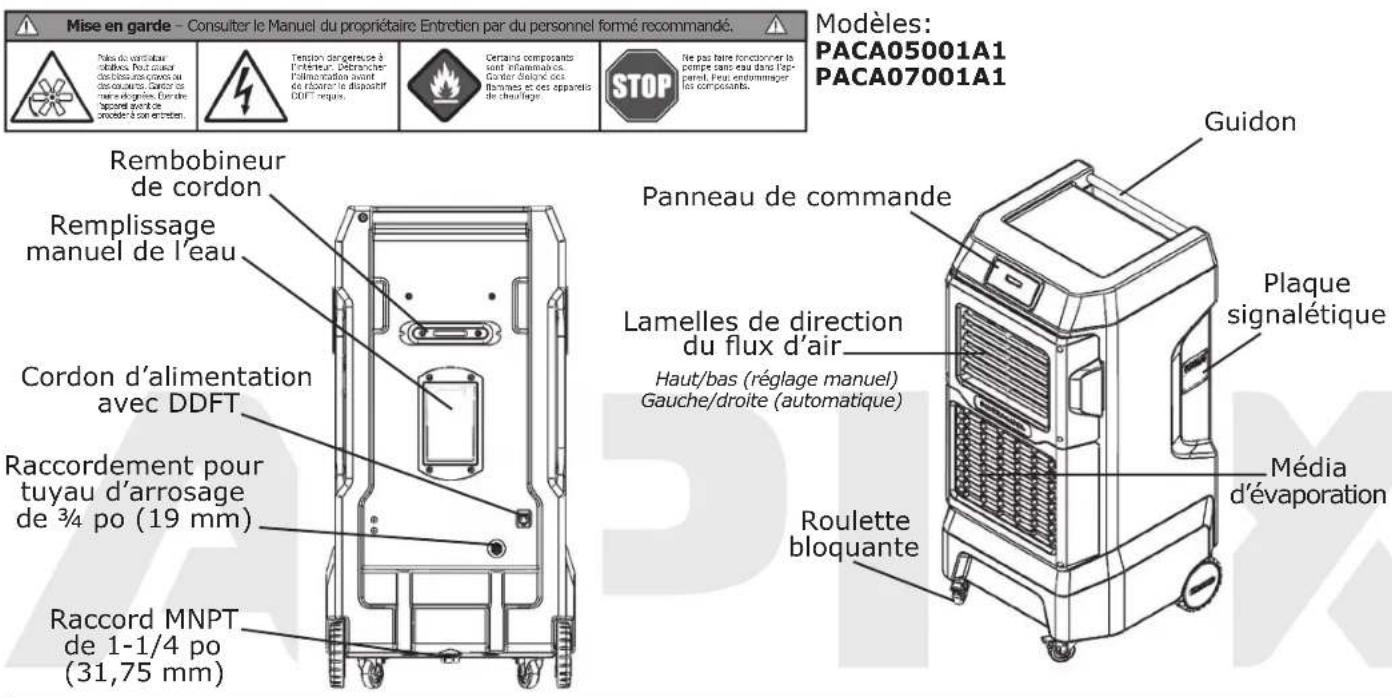

VUE D'ENSEMBLE

PORTACOOL.

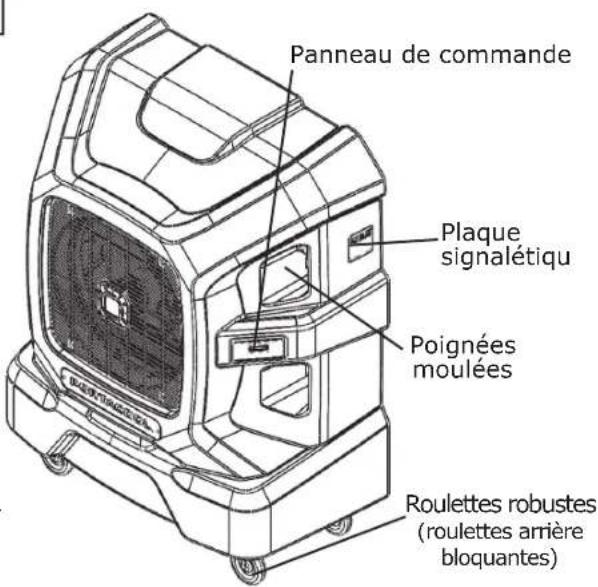

VUE D'ENSEMBLE

Mise en garde - Consulter le Manuel du propriétaire Entretien par du personnel formé recommandé. Nais de verteurs nafles. Put caser des décarons dans ou des comptes. Garant des mais d'engres. Enche faciers avant de produced sur un éclaire. Tension dangereuse à Entretien. Debranche Réalisation avant de résorer le dispositif DOFF reques. Dérants composants sont inflammées. Crater Stable des flammés et des apparels de chauffage. STOP Ne ses faire fonctionner la pompe dans eau dans l'app- pencil. Put endommérer las composants.

Modèles: PACA12001A1 PACA20001A1

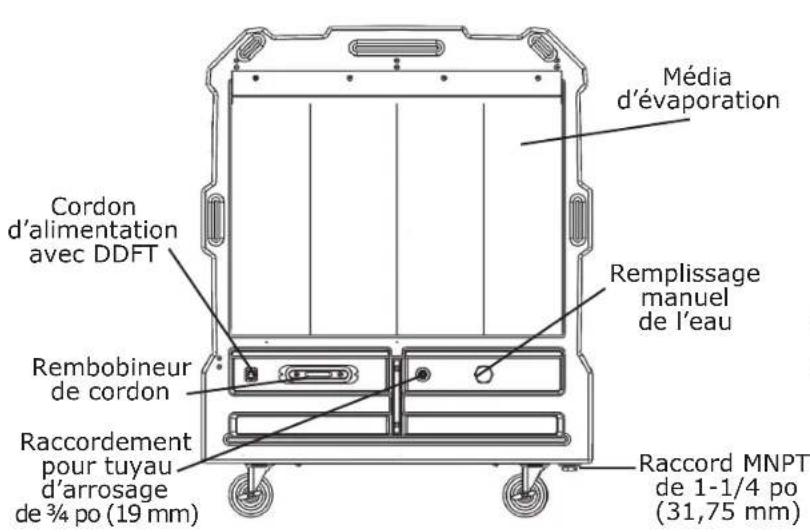

Média d'évaporation Cordon d'alimentation avec DDFT Remplissage manuel de l'eau Rembobineur de cordon Raccordement pour tuyau d'arrosage de 3/4 po (19 mm) Raccord MNPT de 1-1/4 po (31,75 mm)

Panneau de commande Plaque signalétique Poignées moulées Roulettes robustes (roulettes arrière bloquantes)

VUE D'ENSEMBLE

Poles de vertebrau relatives. Pour causer des blessures graves ou des couprés. Garlier les men s'éignées. En effet l'apparel avant de procéer à son entretien.

Tension dangereuse à l'extérieur. Debrancher l'alimentation avant de réparant le dispositif COFF requis.

Certains composants sont inflammables. Garder delangé des flammés et des apparels de chauffage.

Ne pas faire fonctionner le pompe sans eau dans l'appareil. Peut endommager les comparants.

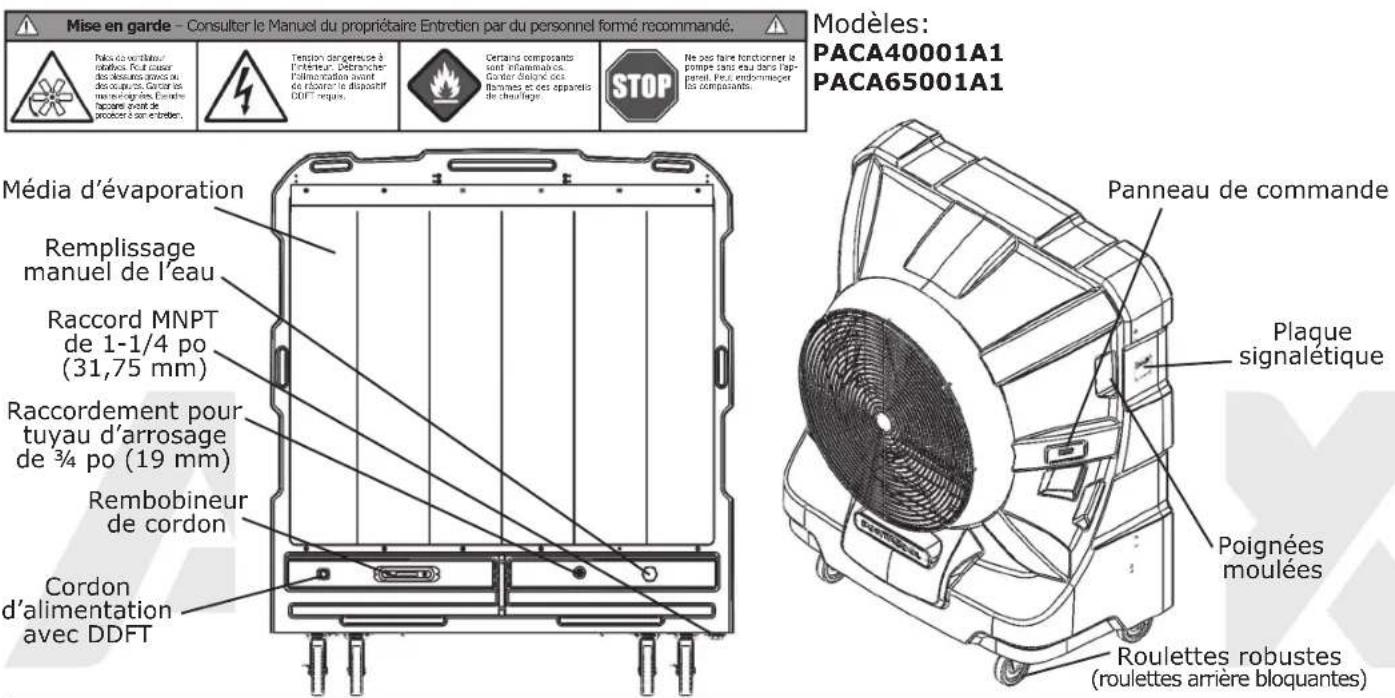

Modèles:

PACA40001A1

PACA65001A1

PORTACOOL.

VUE D'ENSEMBLE

Remarque: Les données en ce qui concerne l'appareil sont une estimation et peuvent être mises à jour sans notification préalable

Pour plus d'informations sur le produit, se rendre sur notre site Web, www.portacool.com, ou scanner le code QR ci-dessous : (inclure le code-barres QR)

GUIDE DE DÉMARRAGE

1. Installation


Installer le refroidisseur sur une surface plane quand il est utilisé. Verrouiller les roulettes.

1. Remplissage de l'eau


Remplir le réservoir ou fixer le tuyau d'eau Nous recommandons d'utiliser le raccord pour tuyau avec une vanne d'arrêt automatique.

1. Branchement


S'assurer de brancher l'appareil sur une prise appropriée. Un circuit dédié de, 15 A ou 20 A est recommandé. Eviter d'utiliser des rallonges pour de meilleures performances.

1. Mise en marche


Appuyer sur le bouton d'alimentation du refroidisseur pour lancer la fonction de pré-trempage du média. Pendant le pré-trempage, le ventilateur fonctionne à basse vitesse (l'écran ACL affiche un compte à rebours).

1. Réglage du ventilateur à la vitesse souhaitée

   Après chaque pré-trempage, le ventilateur revient à la vitesse précédemment réglée. Utiliser les boutons de réglage de la vitesse pour augmenter ou diminuer la vitesse du ventilateur si nécessaire. La température de l'air de sortie s'affiche dans le coin supérieur droit de l'écran.

2. Arrêt

   Pour éteindre l'appareil, appuyer une fois sur le bouton d'alimentation. Si cela est nécessaire, le ventilateur restera allumé pour sécher le média, puis s'éteindra automatiquement et reviendra en mode veille une fois terminé (l'écran ACL affichera un compte à rebours).

3. Fonction de verrouillage de l'écran


(5 sec) RUNNING 72F

Pour verrouiller l'écran, appuyer simultanément sur les deux boutons fléchés du menu pendant 5 secondes. Pour le déverrouiller, appuyer à nouveau sur les boutons pendant 5 secondes.

PORTACOOL.

FONCTIONS DE L'AFFICHAGE

Modèles:

PACA05001A1

PACA07001A1

PACA12001A1

PACA20001A1

PACA40001A1

PACA65001A1

1. Bouton d'alimentation/mode

2. Boutons de réglage de la vitesse du ventilateur

Indicateur de la vitesse du ventilateur

1. *Direction du flux d'air

2. Alertes
   tes 9. M refroid
   de de 11. Paramètres sement

3. Indicateur du niveau d'eau

4. Bouton du mode de refroidissement

Bouton de sélection du menu

_ Boutons de défilement du menu

Voyant pour réservoir d'eau vide

* Fonctionnalité uniquement disponible sur les modèles avec grilles d'aération : PACA05001A1, PACA07001A1

ICÔNES D'ÉTAT DES LED

1. Alimentation/mode

Appuyer sur ce bouton pour démarrer et éteindre le refroidisseur par évaporation.

• Une fois le refroidisseur branché, la commande passe automatiquement en mode veille.
• Pour mettre en marche le refroidisseur par évaporation, appuyer sur le bouton d'alimentation/mode. Le refroidisseur commence à faire circuler de l'eau pour pré-tremper le média pour un refroidissement optimal. Le ventilateur fonctionne à basse vitesse pendant le processus de pré-trempage jusqu'à ce que le cycle soit terminé. Une fois le cycle de pré-trempage terminé, les modes Ventilateur et Refroidissement reviendront automatiquement sur les réglages précédemment réglés. Remarque :

Appuyer sur les boutons de réglage de la vitesse du ventilateur fait sortir le refroidisseur par évaporation du mode de pré-trempage.

- Appuyer une fois sur le bouton d'alimentation/mode pour éteindre le refroidisseur par évaporation. Si le média est humide, le refroidisseur le sèche automatiquement et la minuterie d'arrêt démarre. Une fois la durée de la minuterie écoulée, le refroidisseur repasse en mode veille. Si le système d'eau ne fonctionne pas, le refroidisseur passe directement en mode veille sans suivre le processus de séchage. Remarque : Pour contourner le séchage automatique du média, appuyer à nouveau sur le bouton d'alimentation/mode pour passer

directement en mode veille.

- Appuyers sur le bouton d'alimentation/ mode pendant 3 secondes et le maintenir enfoncé pour éteindre le refroidisseur par évaporation et le panneau de commande. Une fois éteint, la LED s'éteint également. Remarque : En mode ARRÊT, le refroidisseur ne peut pas être contrôlé depuis l'application et n'exécute pas les programmes précédemment configurés une fois remis en veille.

2. Vitesse du ventilateur

Appuyer sur les boutons +/- pour augmenter ou diminuer la vitesse du ventilateur.

- Il existe cinq vitesses de ventilateur et les barres lumineuses bleues indiquent le réglage actuel de la vitesse.

ICÔNES D'ÉTAT DES LED

3. Mode de refroidissement Appuyer pour allumer et éteindre manuellement le système d'eau ou pour modifier le mode de refroidissement.

• Appuyer une fois sur le bouton de refroidissement active le refroidissement au mode précédemment réglé. Utiliser les flèches < > dans le menu pour changer le mode sur l'écran ACL si désiré. Remarque : Il n'est pas nécessaire d'appuyer sur le bouton du mode de refroidissement une fois qu'il est réglé comme désiré.
• Il existe trois modes de refroidissement : • Max Cooling (Refroidissement maximal) (recommandé) – Le refroidisseur optimise automatiquement le débit d'eau pour offrir un refroidissement maximal et une

baisse de température en fonction des conditions de l'air ambiant. - Eco (Économique) - Ce mode convient dans les climats très chauds/secs quand il est préférable de consommer moins d'eau même si le refroidissement est moins optimal. Le débit et la consommationd'eauserontréduits. - Manual (Manuel) - Ce mode permet un contrôle précis du débit d'eau pour sélectionner l'expérience de refroidissement désirée. Les réglages 1 à 5 correspondent au débit d'eau de faible à élevé. Ce mode est recommandé uniquement aux utilisateurs expérimentés.

1. Indicateur du niveau de l'eau Ces indicateurs LED affichent le niveau d'eau du réservoir et avertissent lorsque le niveau est bas.

- Les cinq barres indicatrices sont bleues quand le réservoir est plein. Quand le niveau d'eau baisse et qu'il est temps de remplir le réservoir, la dernière barre s'allume en jaune. Cependant, le système continue à refroidir. Lorsque le niveau d'eau descend en dessous du niveau de fonctionnement minimum de la pompe, le voyant d'eau vide s'allume en rouge et l'alimentation électrique de la pompe est coupée. Remplir le réservoir permet au refroidisseur de continuer à fonctionner normalement.

1. Direction du flux d'air Cette fonctionnalité permet un contrôle automatique de la direction de l'air pour personnaliser l'expérience de refroidissement.

ICÔNES D'ÉTAT DES LED

Remarque : Modèles APEX 500 et APEX 700 uniquement.

• Accéder à « Airflow » (Flux d'air) dans le menu de l'écran ACL et utiliser les boutons < > pour choisir parmi l'un des 3 modes de direction du flux d'air :
• Sweep (Balayage) – Les lamelles verticales oscillent de gauche à droite pour fournir un flux d'air sur une zone étendue. Le voyant bleu de direction du flux d'air reste allumé en mode balayage.
• Étroit – Le flux d'air est canalisé vers le centre pour une vitesse et une portée maximales.
• Wide (Large) – Les lamelles se déplacent vers l'extérieur pour diffuser l'air, offrant ainsi une zone de couverture plus large et un flux constant.

- Remarque : Il est possible de personnaliser

l'expérience de refroidissement avec un contrôle précis des lamelles en utilisant l'application CoolSync™!

6. Minuterie

Permet de définir une durée de fonctionnement automatique.

- Pour régler la minuterie, accéder à l'option « Timer » (Minuterie) dans le menu de l'écran ACL. Ensuite, utiliser les boutons < > pour choisir la durée souhaitée pour la minuterie. Une fois la durée de la minuterie écoulée, le refroidisseur repasse en mode veille et sèche automatiquement le média s'il est humide.

7. Alertes

Cette fonctionnalité informe des problèmes potentiels liés au fonctionnement du refroidisseur par évaporation APEX™.

- Accéder à « Alerts » (Alertes) dans le menu de l'écran ACL et utiliser les boutons < > pour afficher les codes d'alerte actifs. Consulter la section « Codes d'alerte » de ce manuel pour plus de détails. L'icône d'alerte s'allume en jaune pour les avertissements et en rouge pour les alertes critiques.

ICÔNES D'ÉTAT DES LED

Le tableau ci-dessous fournit un résumé clair des indicateurs d'état des LED de la commande.

PORTACOOL 1 2 3 4 5 6 7 8 9 10 11

# Bouton/Icône Couleur État de la LED État du refroidisseur
1. Boutond'alimentation/mode	Jaune	Allumé (en continu)	Le refroidisseur est actuellement en veille
		Clignotant	Le refroidisseur est en train de sécher le média
		Éteint	Le refroidisseur est éteint
	Vert	Allumé (en continu)	Le refroidisseur est en fonctionnement
		Clignotant	Le refroidisseur est en train de pré-tremper le média
2. Indicateur de lavitesse duventilateur	Bleu	Allumé (en continu)	Les barres lumineuses représentent la vitesse de 1 à 5
	Éteint	Éteint	Le ventilateur est éteint

ICÔNES D'ÉTAT DES LED

Bouton/Icône Couleur État de la LED État du refroidisseur

3. Mode de refroidissement	Bleu	Allumé (en continu)	Le mode Max Cooling (Refroidissement maximal) ou le mode Manual (Manuel) est activé
		Clignotant	Le mode Max Cooling (Refroidissement maximal) ou le mode Manual (Manuel) est activé et le refroidisseur pré-trempe le média.
	Vert	Allumé (en continu)	Le mode Eco (Économique) est activité
		Clignotant	Le mode Eco (Économique) est activé et le refroidisseur pré-trempe le média.
	Éteint	Éteint	Le mode de refroidissement est désactivé
4. Niveau de l'eau Bleu		Allumé (en continu)	Les barres lumineuses bleues correspondent à une estimation de la quantité d'eau qui reste dans le réservoir (5=100 %, 4=80 %, 3=60 %, 2=40 %, 1=20 %).
	Jaune	Allumé (en continu)	Le niveau d'eau est inférieur à 20 % et le réservoir doit bientôt être rempli.
	Rouge	Allumé (en continu)	Le réservoir d'eau est vide ou rempli à un niveau inférieur au niveau minimum requis pour le fonctionnement de la pompe (mode de refroidissement).

PORTACOOL.

ICÔNES D'ÉTAT DES LED

Button/Icon Color LED Status Cooler status

4. Niveau de l'eau Cont.	Rouge Clignotant Le mode de refroidissement est activé mais le niveau d'eau est inférieur au minimum, la pompe est donc désactivée. Remplir le réservoir pour reprendre un fonctionnement normal.
5. Direction du flux d'air (APEX 500/700)	Bleu Éteint	La direction du flux d'air est réglée sur le mode étroit ou large
		Allumé (en continu) La direction du flux d'air est réglée sur le mode balayage
		Clignotant Le menu de direction du flux d'air est sélectionné
6. Minuterie Bleu Éteint		Aucune minuterie n'est active
		Allumé (en continu) La minuterie est activée et un compte à rebours est en cours
		Clignotant Le menu de la minuterie est sélectionné
7. Alertes Jaune		Allumé (en continu) Il y a un ou plusieurs messages d'avertissements actifs
		Clignotant Le menu des alertes est sélectionné
	Rouge	Allumé (en continu) Il y a une ou plusieurs alertes critiques actives

ICÔNES D'ÉTAT DES LED

Button/Icon Color LED Status Cooler status

8. Wi-Fi Bleu		Allumé (en continu)	Le refroidisseur est connecté à CoolSync Cloud
		Clignotant (lent)	Le refroidisseur tente de se connecter au réseau wi-fi
		Clignotant (rapide)	Le menu wi-fi est sélectionné
	Jaune	Clignotant	Le refroidisseur est connecté au réseau wi-fi mais n'arrive pas à se connecter à CoolSync Cloud
	Éteint	Éteint	Wi-fi est désactivé
9. Programme Bleu		Allumé (en continu)	Le refroidisseur fonctionne selon un programme planifié avec l'application CoolSync
		Clignotant	Le menu du programme est sélectionné
	Jaune	Allumé (en continu)	Un programme qui a été configuré avec l'application CoolSync est actif
	Éteint	Éteint	Aucun programme n'est configuré
10. Paramètres	Bleu	Clignotant	Le menu des paramètres est sélectionné

PORTACOOL.

Mise en garde Consulter le Manuel du propriétaire Entretien par du personnel formé recommandé.

Fats de la volume	Centre d'ordonniers	Lorraine comparante	Retors de l'entremente la pesque sur leurant d'op-pend, sur la main structure du compaoy
Gesse et Pocoy	Pérateur Débancier	son le anerable
Achère-général	Pématricole pour	Gende Supré-fis
Américare Contrats	de vissure le rispoût	anmerie de la pensée
Maufingue Sand	DOFT mays	de cluffeant

1.1 FAN ERR Le ventilateur ne

semble pas fonction- ner comme prévu

1. Véri er si le ventilateur fonctionne et fournit le débit d'air attendu. Si le fonctionnement semble normal, ignorer l'erreur. En cas de problème, débrancher l'alimentation et passer à l'étape 2.

2. Véri er que les Is ou les connecteurs ne sont pas cassés ou pincés. Si les Is sont endommagés, ne pas essayer de les réparer, remplacer plutôt le moteur du ventilateur.

3. Véri er la xation du connecteur du ventilateur au module de commande pour s'assurer du bon ajustement. Débrancher et nettoyer les bornes si nécessaire. Brancher l'appareil et vérifier à nouveau le fonctionnement du ventilateur. Si le ventilateur ne fonctionne toujours pas, remplacer le moteur.

4. Véri er l'encrassement du média d'évaporation (débris, tartre, blocages). Nettoyer ou remplacer le média si nécessaire.

1.2 FAN ERR La charge sur le

ventilateur est plus élevée que prévu

CODES D'ALERTE

Code d'alerte Texte d'alerte Description Causes et solutions possibles

1.2 FAN ERR La charge sur leventilateur est plus élevée que prévu

2. Si une rallonge est utilisée, véri er qu'elle répond aux exigences de taille et de longueur de la section Sécurité de ce manuel. La retirer/remplacer si nécessaire.3. Demander à un électricien certi é d'inspecter le circuit de la prise murale.

2.1 PUMP ERR La pompe ne semblepas fonctionner comme prévu

1. TFaire passer le mode de refroidissement sur Max Cooling (Refroidissement maximum), écouter l'eau circuler et véri er que le média est bien mouillé. Si l'eau ne circule pas, débrancher l'alimentation et passer à l'étape 2.2. Véri er que les ls ou les connecteurs ne sont pas cassés ou pincés. Si les ls sont endommagés, ne pas essayer de les réparer, remplacer plutôt la pompe.3. Véri er la xation du connecteur de la pompe au module de commande pour s'assurer du bon ajustement. Débrancher et nettoyer les bornes si nécessaire. Brancher l'appareil et véri er à nouveau le fonctionnement de la pompe. Remplacer la pompe si nécessaire.

PORTACOOL.

CODES D'ALERTE

Code d'alerte Texte d'alerte Description Causes et solutions possibles

2.2	PUMP ERR La charge sur la pompe est plus élevée que prévu	1. Si une rallonge est utilisée, vérifier qu'elle répond aux exigences de taille et de longueur de la section Sécurité de ce manuel. La retirer/remplacer si nécessaire.2. Demander à un électricien certifié d'inspecter le circuit de la prise murale.3. Remplacer la pompe si nécessaire.
3.1	L LVR ERR Erreur de la lamelle côté gauche	1. Sélectionner le mode « Sweep » (Balayage) dans le menu du flux d'air et vérifier le bon fonctionnement. Les deux lamelles doivent balayer d'avant en arrière à l'unisson.2. Vérifier l'absence de tout blocage du mouvement des lamelles (saleté, débris, etc.). Les retirer et les nettoyer si nécessaire.3. Remplacer l'ensemble de protection des lamelles si nécessaire.
3.2	R LVR ERR Erreur de la lamelle côté droit	1. Sélectionner le mode « Sweep » (Balayage) dans le menu du flux d'air et vérifier le bon fonctionnement. Les deux lamelles doivent balayer d'avant en arrière à l'unisson.

CODES D'ALERTE

Code d'alerte Texte d'alerte Description Causes et solutions possibles

3.2	R LVR ERR Erreur de la lamelle côté droit	2. Vérifier l'absence de tout blocage du mouvement des lamelles (saleté, débris, etc.). Les retirer et les nettoyer si nécessaire.
		3. Remplacer l'ensemble de protection des lamelles si nécessaire.

REMARQUE: S'il y a encore des codes d'alerte, se rendre sur Portacool.com pour obtenir de l'aide ou contacter l'équipe du service client.

4.1	WLS ERR Le capteur de niveau d'eau semble mal fonctionner	1. Couper l'alimentation et vérifier le connecteur du capteur de niveau d'eau. Nettoyer et reconnecter.2. Remplacer le capteur de niveau d'eau si nécessaire.
4.2	WATER LOW Le niveau de l'eau devient très bas	Remplir assez rapidement le réservoir d'eau.
4.3	NO WATER Le niveau d'eau est trop bas pour continuer le refroidissement	Remplir le réservoir d'eau pour poursuivre le fonctionnement normal.
4.4	OVER FILL Le niveau d'eau semble trop élevé	1. Couper l'alimentation en eau.2. Vérifier que le robinet d'arrêt à flotteur est positionné de haut en bas, l'ajuster si nécessaire.

PORTACOOL.

CODES D'ALERTE

Code d'alerte Texte d'alerte Description Causes et solutions possibles

4.4	OVER FILL Le niveau d'eau sem-ble trop élevé	3. Ouvrir l'alimentation en eau et vérifier l'absence de fuites lorsque le flotteur est en position haute (ar-rêt). Remplacer si nécessaire.
5.7	EXIT T ERR Le capteur de température de sor-tie ne fonctionne pas correctement.	Le capteur de température de l'air de sortie est situé dans le faisceau de câbles du capteur de niveau d'eau.1. Couper l'alimentation et vérifier le connecteur du capteur de niveau d'eau. Nettoyer et reconnecter.2. Remplacer le capteur de niveau d'eau si nécessaire
6.1	LOW VOLT La tension d'entrée est trop faible pour que le refroidisseur fonctionne comme prévu.	1. Si une rallonge est utilisée, vérifier qu'elle répond aux exigences de taille et de longueur de la sec-tion Sécurité de ce manuel. La retirer/remplacer si nécessaire.2. Demander à un électricien certifié d'inspecter le circuit de la prise murale.
6.2	HIGH VOLT La tension d'entrée dépasse la plage de fonctionnement de ce refroidisseur.	Demander à un électricien certifié d'inspecter le circuit de la prise murale.[IMAGE]

Rendez-vous sur notre page d'assistance produit pour obtenir le manuel, les codes d'alerte et les vidéos d'instructions les plus récents!
Commandez des pièces en ligne chez portacoolparts.com

APPLI COOLSYNC™

Application Portacool CoolSync™

L'application Portacool CoolSync™ connecte de manière simple votre téléphone aux refroidisseurs par évaporation de la série Apex. Une fois votre refroidisseur configuré sur un réseau Wi-Fi et connecté au CoolSync Cloud, vous pouvez le faire fonctionner à distance via l'application, quel que soit là où vous vous trouvez. De plus, l'application offre certaines fonctionnalités, telles que:

• Contrôle et surveillance à distance du refroidisseur par évaporation avec notifications poussées.
• Possibilité de gérer plusieurs refroidisseurs par évaporation Portacool Apex dans un groupe.
• Options de programmation pratiques.
• Surveillance du niveau d'eau du refroidisseur.
• Accès rapide aux manuels des produits et aux informations d'assistance.

Comment obtenir l'application CoolSync™

1. Accédez à la boutique d'applications du smartphone (Apple App Store pour iPhone ou Google Play Store pour Android).
2. Recherchez « Portacool » et téléchargez l'application mobile Portacool CoolSync™.
3. Une fois l'application téléchargée, ouvrez-la.
4. Connectez-vous si vous avez déjà un compte ou crééez un nouveau compte si ce n'est pas le cas.
5. Suivez les instructions simples à l'écran pour ajouter votre nouveau refroidisseur à votre compte.

PORTACOOL.

MAINTENANCE

Mise en garde - Consulter le Manuel

Pales de ventilateur rénatives. Fout causer des blessures graves ou des coupures. Garder les metreéignées. Enndre l'apsonel event de proéder à son entreten.

Tension dangereuse à l'intérieur. Debrancher l'alimentation avant de réparer le dispositif COFT requis.

Rappel important: La sécurité d'abord!

Avant de commencer l'entretien du refroidisseur par évaporation Apex, couper l'alimentation en débranchant le cordon de la prise. Toujours effectuer la maintenance dans une zone sûre.

Maintenance régulière

1. Vider le réservoir chaque semaine : Pour garantir que le refroidisseur fonctionne de manière efficace, vider le réservoir d'eau au moins une fois par semaine. Cela permettra de minimiser tout dommage dû à l'eau stagnante. Retirer le bouchon de vidange et laisser toute l'eau s'écouler. Vérifier l'intérieur du réservoir pour déceler toute saleté, débris ou accumulation de tartre et le nettoyer si nécessaire. Pour remettre le bouchon de vidange en place, le serrer à la main mais pas trop.
2. Nettoyer le média d'évaporation : Pour maintenir des performances optimales, nettoyer périodiquement le média d'évaporation pour éliminer la saleté, les débris ou l'accumulation de tartre. Utiliser de l'eau propre d'un tuyau (une buse de pulvérisation) et une brosse à poils doux pour nettoyer les bords extérieurs du média. Pour des instructions de nettoyage plus détaillées, se reporter à notre page d'assistance produit en ligne.
3. Résoudre les problèmes d'eau dure : Si la qualité de votre eau est loin d'être idéale car elle est trop dure, il est possible d'acheter Portacool Hard Water Treatment™ sur www.portacool.com/shop ou auprès d'un distributeur

MAINTENANCE

agree. Ce traitement modifie la structure ionique des minéraux de l'eau, les empêchant d'aller sur le média. Cela améliore l'efficacité du refroidissement, empêche l'accumulation de tartre, réduit la corrosion des équipements et prolonge la durée de vie du média d'évaporation.

Stockage approprié

1. Vider et nettoyer : Avant de ranger le refroidisseur, vider toute l'eau du réservoir et l'essuyer. S'assurer que le média d'évaporation et le réservoir sont secs.
2. Fixer le cordon d'alimentation : Enrouler le cordon d'alimentation et l'attacher au bobineur de cordon pour éviter tout risque de trébuchement ou d'endommagement du cordon.
3. Couvrir et stocker : Pour éviter l'accumulation de poussière et protéger le refroidisseur, le couvrir complètement. Le ranger dans un endroit sec. Des housses de protection sont disponibles en option auprès des distributeurs ou sur www.portacool.com/shop.

Suivre ces étapes simples permet d'assurer le bon fonctionnement du refroidisseur par évaporation Apex et de prolonger sa durée de vie. Pour une assistance supplémentaire ou en cas de questions, se référer à nos ressources d'assistance en ligne ou contacter notre équipe de service client.

Rendez-vous sur notre page d'assistance produit pour obtenir le manuel, les codes d'alerte et les vidéos d'instructions les plus récents!

Commandez des pièces en ligne chez portacoolparts.com

DÉPANNAGE

Il est essentiel de couper l'alimentation en débranchant le cordon d'alimentation de la prise avant de tenter de résoudre tout problème avec le refroidisseur par évaporation. En cas de problème non répertorié ici, se rendre sur notre page d'assistance ou contacter notre équipe de service client pour obtenir de l'aide. Votre sécurité est notre priorité absolue!

Symptôme Causes possibles Solutions

Le refroid-isseur nes'allume pas	Disjoncteur déclenché	Réinitialiser le disjoncteur. Si le problème persiste, appeler un électricien certifié.
	Cordon d'alimentationdébranché ou endommagé	Remplacer le cordon d'alimentation si nécessaire.
	DDFT déclenché	1. Brancher le câble d'alimentation, appuyer sur « test » puis tester à nouveau et vérifier le voyant rouge sur le DDFT.2. S'il n'y a pas de voyant rouge sur le DDFT, vérifier l'alimentation électrique et remplacer le DDFT si nécessaire.3. Si le DDFT a un voyant rouge et que la commande est en mode veille (LED jaune sur le bouton d'alimentation):a. appuyer sur le bouton de réglage de la vitesse du ventilateur « + » et vérifier le fonctionnement du ventilateur. Si le DDFT se déclenche, remplacer le ventilateur.b. si le ventilateur fonctionne, appuyer sur le bouton Mode de refroidissement et sélectionner Max Cooling (Refroidissement maximum). Si le DDFT se déclenche, remplacer la pompe.4. Si le problème persiste, remplacer le DDFT.

DÉPANNAGE

Symptôme Causes possibles Solutions

Le refroid-isseur nes'allume pas	Contrôle défectueux 1. Débrancher et rebrancher le câble d'alimentation.2. Vérifier le voyant rouge sur le DDFT.3. Si le voyant du DDFT est rouge mais que la commande ne s'allume pas et passe en mode veille après avoir été rebranchée, remplacer la commande.
Le refroid-isseur démarre, mais l'alimentation en air n'est pas adéquate	Code d'erreur du venti-lateurL'encrassement du média limite le flux d'airDéfaillance du condensateur	Vérifier les codes d'erreur du ventilateur dans le menu Alertes et consult-er la section Codes d'alerte de ce manuel.Nettoyer le média d'évaporation de toute saleté ou débris.En cas d'accumulation de tartre, consulter la page d'assistance pro-duit en ligne pour obtenir des instructions sur les produits de rinçage qui utilisent du vinaigre blanc domestique.Vérifier et remplacer le condensateur du moteur du ventilateur
Odeur de mois ou désagréable	Présence d'eau viciée ou stagnante dans le réservoirMédia d'évaporation sale	Vider, rincer et nettoyer le réservoir.Nettoyer le média d'évaporation de toute saleté ou débris.En cas de présence de moisissure ou d'algues, consulter la page d'as-sistance produit en ligne pour obtenir des instructions sur les produits de rinçage qui utilisent de l'eau de Javel domestique.Remplacer le média

PORTACOOL.

DÉPANNAGE

Il est important de couper l'alimentation en débranchant le cordon d'alimentation de la prise avant de tenter de résoudre tout problème avec le refroidisseur par évaporation. En cas de problème qui devrait être répertorié mais ne l'est pas, se rendre sur notre page d'assistance ou contacter notre équipe de service client pour obtenir de l'aide. Votre sécurité est notre priorité!

Symptôme Causes possibles Solutions
Gout-telettes d'eau dans le flux d'air	Le média d'évaporation sale n'absorbe pas l'eau efficacement	1. Média d'évaporation propre2. Si le problème persiste, remplacer le média d'évaporation.
	Espaces entre les coussinets du média	S'assurer que le refroidisseur est de niveau. Ajuster les coussinets pour qu'il n'y ait aucun espace entre les blocs. Check spray bar for clogs, clean or replace as necessary.
	Trop d'eau distribuée au média	1. Vérifier la barre de pulvérisation pour déceler toute obstruction, la nettoyer ou la remplacer si nécessaire.2. Réduire le débit d'eau en passant le mode de refroidissement à Eco (Economique) ou Manual (Manuel) et en sélectionnant une vitesse de pompe inférieure.
Débit d'eau ou mouillage du support insuffisant	La pompe ne semble pas fonctionner comme prévu	1. Vérifier la barre de pulvérisation pour déceler toute obstruction, la nettoyer ou la remplacer si nécessaire.2. Augmenter le débit d'eau en passant le mode de refroidissement à Max Cooling (Refroidissement maximal) ou Manual (Manuel) et en sélectionnant une vitesse de pompe supérieure.

GARANTIE

ASSISTANCE TECHNIQUE

Si vous avez besoin d'une assistance technique ou d'un service pour votre produit Portacool, nous sommes là pour vous aider. Vous pouvez contacter votre distributeur le plus proche ou appeler le service client de Portacool, LLC au [phone]. Notre équipe peut vous aider à résoudre le problème et vous fournir des conseils sur le remplacement des pièces. Pour rendre le processus plus fluide, veuillez avoir à portée de main le numéro de série et le numéro de modèle de votre refroidisseur par évaporation lorsque vous nous contactez.

GARANTIE ET PIÈCES DE RECHANGE

GARANTIE LIMITÉE DU REFROIDISSEUR PAR ÉVAPORATION PORTACOOL™

Nous voulons que vous ayez l'esprit tranquille lorsque vous choisissez Portacool. C'est pourquoi nous offrons une garantie limitée de trois (3) ans à compter de la date d'achat sur tout composant d'origine ou toutes pièces de nos refroidisseurs par évaporation portables Portacool™ (appelés « Équipement »). Cette garantie couvre les défauts de matériaux ou de fabrication et garantit la protection de votre investissement.

Spécifiquement pour nos modèles Apex 500, 700, 1200, 2000, 4000 et 6500, nous faisons un effort supplémentaire. Nous offrons une garantie à vie sur les boîtiers des produits, ce qui garantit leur qualité. Cependant, noter que cette garantie à vie deviendra nulle si le boîtier est mal utilisé, malmené ou altéré par du personnel non qualifié. Elle ne couvre pas l'usure normale et n'est pas transférable.

À QUOI S'ATTENDRE EN CAS DE DÉFAUT

Si, pendant la période de garantie, votre équipement ou ses composants d'origine présentent un défaut couvert par cette garantie, vous disposez de plusieurs options. Vous pouvez le réparer vous-même après avoir reçu les pièces nécessaires de Portacool ou le faire remplacer entièrement par un tout nouveau produit du même modèle, à la discrétion de Portacool.

PORTACOOL.

GARANTIE

FRAIS D'EXPÉDITION

N'oubliez pas que tous les frais de transport liés à l'envoi de l'équipement ou de ses composants pour remplacement ou réparation dans le cadre de cette garantie seront à votre charge en tant qu'acheteur.

Annulation de la garantie

CETTE GARANTIE DEVIENT NULLE SI :

1. L'Équipement ou ses composants ont été mal utilisés, malmenés, réparés ou altérés par des personnes non qualifiées.
2. Des composants du produit ont été remplacés par des pièces de rechange Portacool non autorisées.
3. Le produit a été modifié de quelque manière que ce soit, à l'exception des réparations effectuées par des personnes qualifiées qui utilisent des pièces de rechange Portacool.
4. Le produit n'a pas été enregistré de manière appropriée par son acheteur d'origine.
5. Le client ne peut pas fournir de preuve d'achat en tant que propriétaire initial du produit.

LIMITATION DE RESPONSABILITÉ DE PORTACOOL

En cas de violation de toute garantie implicite ou écrite relative à l'Équipement ou à ses pièces, la responsabilité de Portacool est limitée. Nous ne serons pas responsables de tout dommage accidentel ou consécutif, et notre responsabilité pour de telles violations n'excédera pas le coût de remplacement ou de réparation de l'Équipement.

Votre satisfaction est essentielle pour nous et nous nous engageons à vous fournir des produits et un support de qualité supérieure.

CONTACT US

ENGLISH

CUSTOMER SERVICE CONTACT

1-936-598-5651

1-800-695-2942

[e-mail]

TECHNICAL/PARTS CONTACT

1-936-598-5651

1-800-695-2942

[e-mail]

VISIT PORTACOOL.COM OR CALL

1-936-598-5651

FOR MORE INFORMATION

PORTACOOL, LLC

Fabricant des refroidisseurs par évaporation portables PortacoolMC et des médias

711 FM 2468

Center, Texas 75935

936-598-5651

www.portacool.com

PORTACOOL.

PORTACOOL

Portacool | 711 FM 2468 Center, TX 75935 | www.portacool.com PEAK COOLING, INTELLIGENT CONTROL
