Type de produit	Circulateur d'air
Marque	XPower
Modèle	FC-300A
Dimensions (L x P x H)	55,6 x 24,9 x 57,1 cm (21,9 x 9,8 x 22,5 po)
Poids	6,57 kg (14,5 lb)
Alimentation	115 V ~ 60 Hz, 2,8 A
Débit d'air	3600 CFM (pieds cubes par minute)
Contrôle de vitesse	4 vitesses (1-4)
Minuterie	3 heures (arrêt automatique)
Prise électrique supplémentaire	Non
Longueur du cordon	4,5 m (15 pi)
Matériau du boîtier	ABS
Orientation	Rotation 360°, inclinaison réglable
Empilage maximum	5 unités
Entretien	Essuyer avec un chiffon humide après débranchement ; ne pas nettoyer à l'eau
Sécurité	Utiliser une prise GFCI ; ne pas utiliser avec un fil endommagé ; ne pas couvrir les entrées/sorties
Garantie	1 an limitée (États-Unis)
Certification	ETL / c-ETL

FOIRE AUX QUESTIONS - FC-300A XPower

Comment installer le support du ventilateur FC-300A ?

Installez les deux rondelles en caoutchouc sur les boulons, alignez le support de sorte que l'extrémité ouverte soit à l'avant, puis fixez avec les poignées du support.

Comment régler la vitesse du ventilateur ?

Tournez le sélecteur de vitesses sur la position souhaitée. Il y a 4 vitesses : 1 (faible) à 4 (élevée). Position OFF pour arrêter.

Comment utiliser la minuterie ?

Tournez le bouton de la minuterie sur le nombre de minutes souhaité (maximum 180 minutes). Le ventilateur s'arrête automatiquement. Pour un fonctionnement continu, mettez sur ON.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Essuyez la surface avec un chiffon humide. Ne nettoyez pas avec de l'eau directement et ne plongez pas l'appareil dans l'eau.

Que faire si le ventilateur ne démarre pas ?

Vérifiez que la prise est sous tension et que le cordon est bien branché. Si le disjoncteur de la prise supplémentaire a sauté, réinitialisez-le. Assurez-vous que la minuterie n'est pas sur 0.

Puis utiliser le ventilateur en extérieur ?

Oui, mais il doit être branché sur une prise protégée par un disjoncteur de fuite à la terre (GFCI). Évitez l'exposition directe à la pluie.

Comment entreposer le ventilateur ?

Débranchez-le, laissez-le refroidir, puis rangez-le dans un endroit sec à l'intérieur, hors de portée des enfants. Évitez la lumière directe du soleil, les températures extrêmes et l'humidité.

Y a-t-il une garantie ?

Oui, une garantie limitée de 1 an pour les produits XPOWER achetés aux États-Unis. Enregistrez-vous en ligne sur www.xpower.com/service-support/warranty-registration.

Que faire si la vitesse est anormale ?

Vérifiez que les entrées et sorties d'air ne sont pas obstruées. Supprimez tout blocage. Si le problème persiste, contactez le service client XPOWER.

Quelles sont les précautions de sécurité importantes ?

Ne pas utiliser avec un cordon endommagé, ne pas insérer d'objets dans les grilles, ne pas diriger le flux d'air vers les personnes, débrancher avant l'entretien, et ne pas laisser les enfants jouer avec l'appareil.

MODE D'EMPLOI FC-300A XPower

Circulateur d'air Manuel d'emploi

Model / Modelo / Modèle:

FC-100, FC-200 Series, FC-300 Series, FC-420

(115V\~ 60HZ)

Intertek

Lisez et gadez ces instructions

www.xpower.com | 1-(855)-855-8868 | [e-mail]

L'utilisateur du produit électrique peut créer des risques possibles, sans être limité aux blessures, une incendie, un choc électrique. Le non-respect de ces instructions peut endommager et / ou nuire à son fonctionnement et annuler la garantie.

- Avant d'utilisation, enlevez tous les matériaux d'emballage et vérifiez pour endommagements éventuels qui auraient pu survenir lors du transport ou en cas d'éléments manquants.

- Vérifiez le système électrique d'alimentation du ménage afin d'assurer qu'il respecte les spécifications de l'appareil.

- NE PAS opérer aucun ventilateur avec un fil ou prise endommagée. Jetez le ventilateur ou le retournez à un centre de service autorisé pour l'examen et / ou la réparation.

- Utilisez uniquement des prises protégées par interrupteur de circuit à la terre (GFCI). Veuillez communiquer avec un électricien qualifié pour la vérification et / ou l'installation d'une prise GFCI si nécessaire.

- NE PAS couvrir le fil avec la moquette. NE PAS couvrir le cordon avec des coulisseaux, des coureurs ou des revêtements similaires. NE PAS Passer le câble sous les meubles ou les appareils. Éloigner le fil de la zone de circulation et où il ne sera pas trébuché.

- Convient pour un usage avec les commandes de vitesse transistorisées.

- NE PAS touchez cet appareil ou la fiche avec les mains humides ou tout en restant dans l'eau.

- NE PAS faire fonctionner l'appareil dans n'importe quelle eau commune.

- NE PAS utiliser le produit dans des endroits où de l'essence, de la peinture ou d'autres biens et objets inflammables sont utilisés ou entreposes.

- NE PAS mettre des objets dans les entrées du produit pour éviter d'endommager l'appareil et annuler la garantie.

- NE PAS couvrir l'entrée d'air ou la sortie de l'appareil.

- NE PAS diriger le flux d'air sur les visages ou les corps humains.

- NE PAS permettre aux enfants de jouer cet appareil.

- DISPOSITIF À FONCTIONNEMENT AUTOMATIQUE - Pour réduire le risque de blessures, débranchez-vous de l'alimentation avant l'entretien.

- Retirer le cordon d'alimentation de la prise électrique en saisissant et en tirant sur le cordon d'alimentation enfichable extrémité seulement, NE PAS tirer le cordon directement.

- NE PAS tenter réparer ou de régler les fonctions électriques ou mécaniques de cet appareil, car cela pourrait causer un danger et annuler la garantie.

- Si l'appareil est endommagé ou avec mauvais fonctionnement, NE PAS continuer à l'utiliser. Débrancher le produit de la prise électrique. Reportez-vous au guide de dépannage ou contacter XPOWER.

- Entreposez le dans un endroit sec, à l'abri de l'exposition à la lumière du soleil, la température et l'humidité extrêmes ou d'autres environnements extrêmes, en cas de non-utilisation.

- Pour le modelé FC-100 / FC-200 Séries, NE PAS empiler plus de six unités de cet appareil. Pour le modelé FC-300 / FC-420, NE PAS empiler plus de cinq unités de cet appareil.

- Vous pouvez obtenir le manuel d'instruction électronique sur le site Web de la fabrication www.xpower.com.

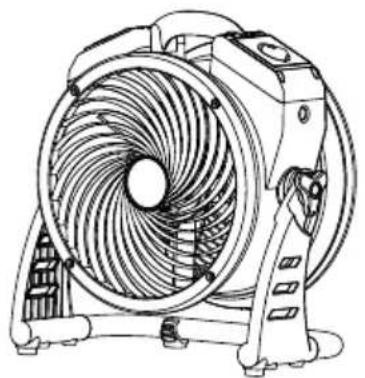

- Carrosserie de Circulateur d'air x 1** • Circulateur d'air x 1*

- Poignée du support x 2**

- Manuel d'emploi x 1

* Pour le modèle FC-100/FC-200 Séries/FC-420 seulement.

L'aspect exact des produits peut être légèrement différent du diagramme.

** Pour le modèle FC-300 Séries seulement.

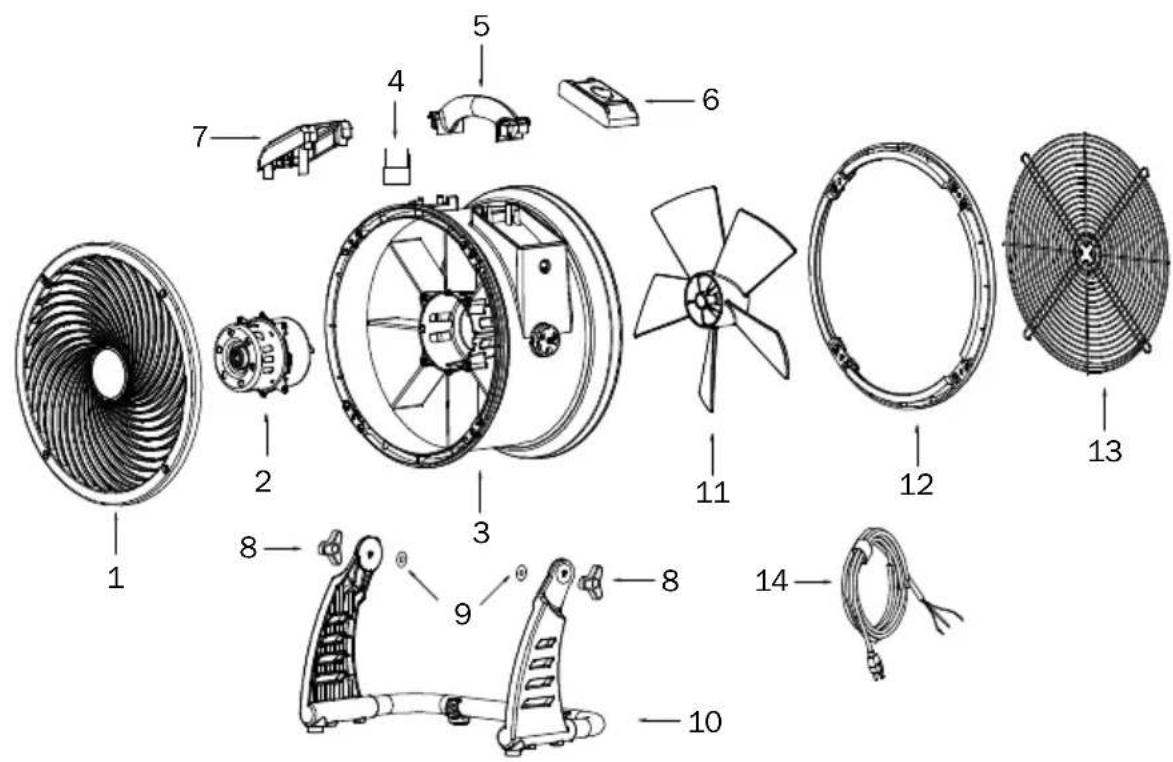

(1) Grille Avant
(2) Moteur
(3) Logement
(4) Condensateur
(5) Poignée
(6) Plaque du sélecteur de vitesses* / Plaque du

sélecteur de vitesses et minuteire**

(7) Réceptacle électrique supplémentaire*** / Minuteire****
(8) Poignée du support
(9) Rondelle

(10) Support
(11) Ventilateur
(12) Couvercle arrière
(13) Grille arrière
(14) Cordon d'alimentation

*/**/****/**** Les fonctions ne concerne pas tous les modèles mentionnés dans ce manuel. (Voir Page 11: Spécifications techniques).

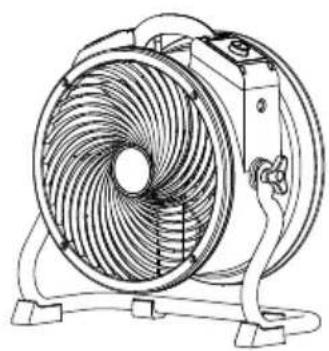

Introduction du Circulateur d'air

• Le Circulateur d'air sur XPOWER sont conçus pour offrir une circulation et une ventilation efficaces de l'air avec son flux d'air concentré haute et longue distance.
• C'est parfait pour l'intérieur et l'extérieur, où la circulation de l'air et la ventilation sont nécessaires, comme les travaux de conciergerie / assainissement, la restauration des dommages causés par l'eau et plus encore.

Guide d'installation et d'utilisation

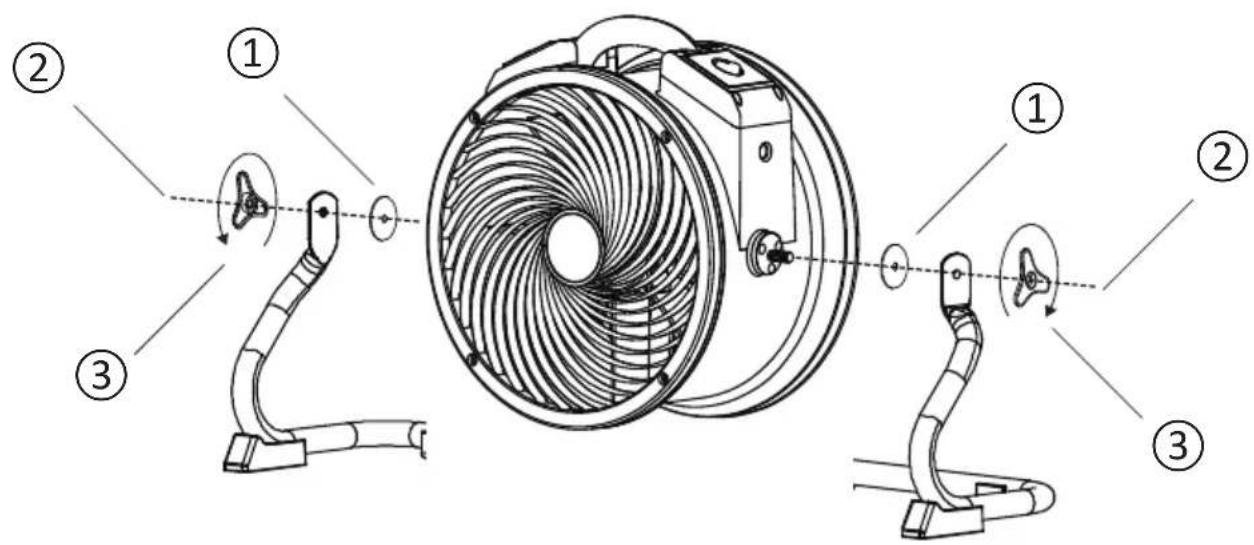

Installation du support\*

① Installez les deux rondelles en caoutchouc sur les boulons des deux côtés de l'appareil.
② Alignez le support sur le ventilateur de sorte que l'extrémité ouverte du support se trouve à l'avant.
③ Fixez la connexion avec le poignée du support.

* Pour le modèle FC-300 Séries seulement.

Plaque du sélecteur de vitesses

Contrôle à Quatre Vitesses

Contrôle à Cinq Vitesses

Contrôle de Vitesse Variable

Contrôle à Quatre Vitesses (Pour le modèle FC-100/FC-200/FC-300 Séries seulement)

• Tournez vers la position « OFF » pour mettre le machine hors tension. Tournez vers une position quelconque de vitesse pour commuter le machine sur marche.
• Tournez dans le sens horaire pour régler la vitesse de ventilateur souhaitée. Il y a 4 vitesses de ventilateur à partir de: 1, 2, 3, 4. « 1 » est la plus faible vitesse et « 4 » est la plus grande vitesse.

Plaque du sélecteur de vitesses (Suite)

Contrôle à Cinq Vitesses (Pour le modèle FC-420 seulement)

• Tournez vers la position « OFF » pour mettre le machine hors tension. Tournez vers une position quelconque de vitesse pour commuter le machine sur marche.
• Tournez dans le sens horaire pour régler la vitesse de ventilateur souhaitée. Il y a 5 vitesses de ventilateur à partir de: 1, 2, 3, 4, 5. « 1 » est la plus faible vitesse et « 5 » est la plus grande vitesse.

Contrôle de vitesse variable (Pour le modèle FC-250D/FC-250AD seulement)

• Tournez vers la position « OFF » pour mettre le machine hors tension. Tournez vers une position quelconque de vitesse pour commuter le machine sur marche.
• « MAX » est la plus grande vitesse et « LOW » est la plus faible vitesse.

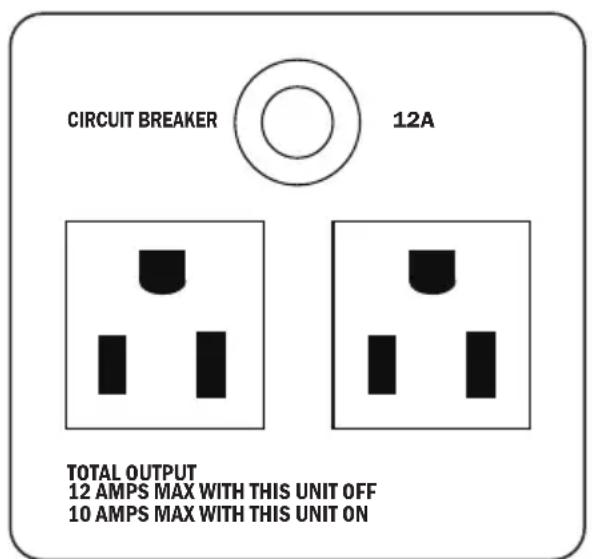

Réceptacle électrique supplémentaire\*

• D'autres appareils peuvent être branchés dans les prises électriques supplémentaires et le travail si le machine est allumé ou éteint. Toutefois, l'ampérage total doit être inférieur au ampérage indiqué. Les différents modèles peuvent avoir des instructions différentes.
• Si le machine ou de l'appareil branché cesse de fonctionner, appuyez sur le BOUTON DE RÉINITIALISATION pour réinitialiser le circuit.

* Pour le modèle FC-250AD/FC-300 seulement.

Minuterie\*

• Tournez vers la arrêter pour régler la minuterie pour le compte à rebours minutes à un arrêt automatique.
• La minuterie peut être réglée pour un maximum de 180 minutes (3 heures).
• Lorsque la minuterie atteint la position « 0 », l'unité cesse de fonctionner. Sur la position « ON », il fonctionnera en permanence.

* Pour le modèle FC-100/FC-200/FC-250D/FC-300/FC-420 seulement.

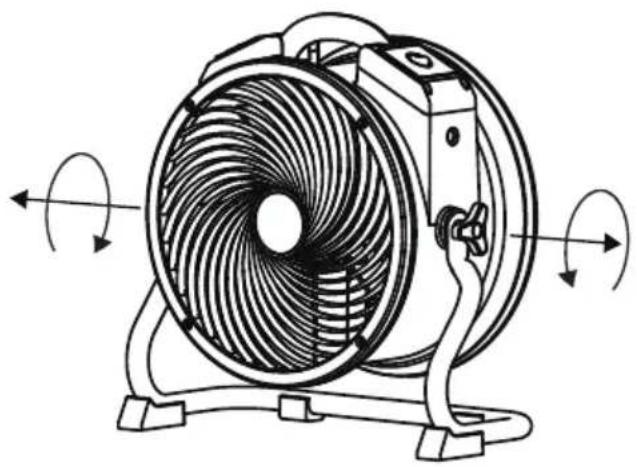

- Le ventilateur dispose d'un support pivotant sur 360°. Inclinez le ventilateur à l'angle souhaité et vissez les poignées du support pour fixer la position du.


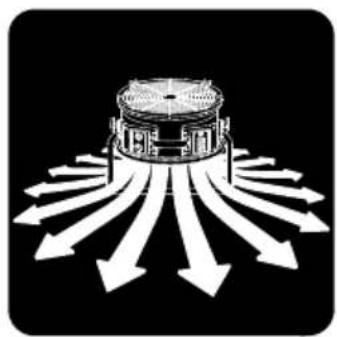

- Retirez le support et placé le ventilateur sur une surface plate.

* Pour les modèles FC-420 seulement.

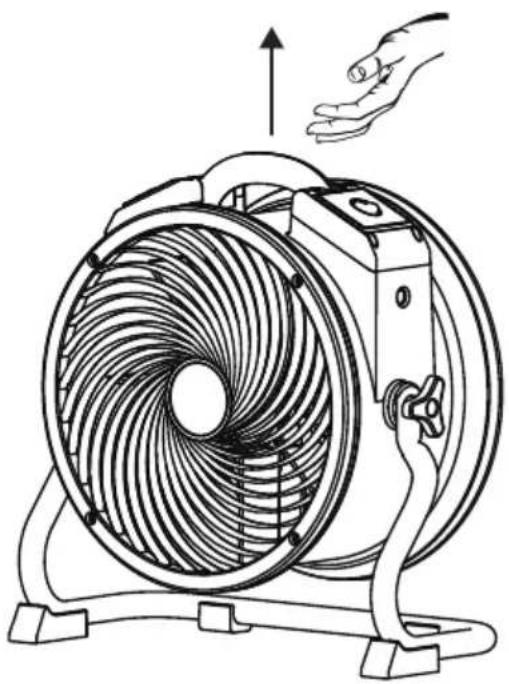

Transport

Soulevez avec la poignée.

- Soulevez le machine avec la poignée sur le dessus.

Instructions d'entretien de l'utilisateur

La maintenance fréquente est recommandé sur cet appareil. Le non-respect des instructions d'entretien peut entraîner une défaillance de l'appareil et annuler la garantie.

• En cas de non-utilisation, débranchez et rangez l'appareil dans un endroit sec à l'intérieur et le laissez refroidir. Assurez-vous qu'il est hors de portée des enfants.
• Avant d'effectuer toute maintenance ou tout nettoyage, il faut toujours débrancher le machine à partir de sa source d'alimentation.
• Essuyez la surface du logement avec un chiffon humide. NE PAS nettoyer l'appareil avec de l'eau directement.
• Vérifiez si les couvertures de la grille sont propres. Enlevez la saleté ou d'autres objets qui pourraient bloquer l'entrée d'air et de sortie d'air.
• NE PAS empiler plus de quatre unités de cet appareil.

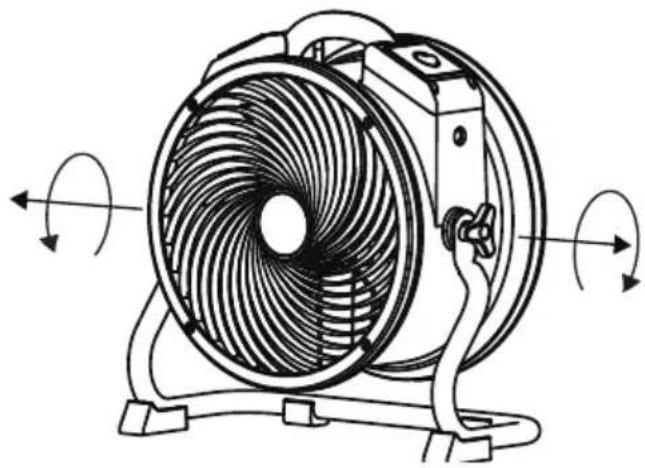

Fixez le poignée du support

• Pour éviter d'éventuelles blessures, lorsque vous avez terminé l'utilisation de cet appareil, placez le machine AVANT.
• Fixez la poignée du support pour verrouiller la position du machine.

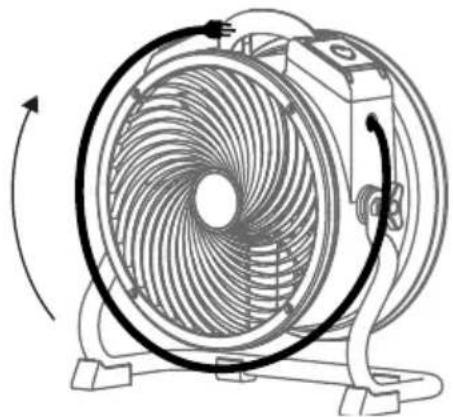

• Enroulez le cordon d'alimentation autour du logement.
• Utiliser pince pratique à la fin du cordon pour fixer en place.

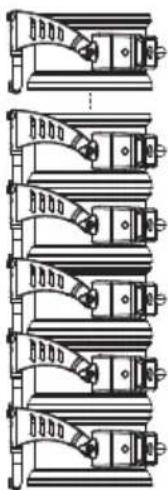

Empiler plusieurs unités

- Empiler le machine sur les côtés. Aligner les entrées d'air des deux machines.

! ATTENTION:

• Pour le modèle FC-100/FC-200 Séries, NE PAS empiler plus de six unités de cet appareil.
• Pour le modèle FC-300 Séries/FC-420, NE PAS empiler plus de cinq unités de cet appareil.
• La fonction d'empilage n'est pas sécurisée lors du transport.

Le Aixal Fan ne démarre pas	Aucune électricité. Vérifiez la prise de courant.
	Le cordon d'alimentation est mal branché.	Retirez et rebranchez le cordon d'alimentation.
	Le coupe-circuit sur le réceptacle électrique supplémentaire* saute.	Enlevez tout appareil sur la prise électrique supplémentaire et pressez « Réinitialisez ».
	L'interrupteur de minuterie est réglé sur la position « O ».***	Réglez le commutateur de la minuterie sur la position « ON ».*
L'appareil fonctionne mais la vitesse est anormale	L'entrée d'air ou la sortie d'air est bloquée.	Supprimer le blocage.

*/** Les fonctions ne concerne pas tous les modèles mentionnés dans ce manuel.

Si le guide de ne résout pas votre problème, veuillez contacter XPOWER ou d'autres parties autorisées par XPOWER pour obtenir des instructions supplémentaires.

Numéro DE MOBÉLÉ	FC-100 FC-200 FC-250D FC-250AD FC-300 FC-300A FC-420
Tension / Fréquence	115 V~60 Hz
Amperage 0,6 A 1,0 A 0,9 A 1,0 A 2,8 A
Puisance u moteur - 1/4 HP 1/3 HP
Debit d'air nominal	1100 CFM*	1300 CFM*	1560 CFM* 2100 CFM*		3600 CFM*
Controle de vitesse	4		Vitesse variable 4 vitesse 5 vitesse
Minutérie	3 heures (OFF)		N/A	3 heures (OFF)	N/A	3 heures (OFF)
Receptacle électrique supplémentaire	N/A		Oui	N/A	Oui	N/A
Longueur du cordon	6 pieds / 1,8 m		10 pieds / 3,0 m		20 pieds / 6,1 m	15 pieds / 4,5 m
Boîtier	PP						ABS
Dimension unitaire (L) x (W) x (H)	16,1 x 8,9 x 14,2 x 4,4,2 pounces / 41,0 x 22,5 x 36,0 cm	17,3 x 8,9 x 15,4 pounces / 44,0 x 22,5 x 39,0 cm	22,5 x 39,0 cm		18,6 x 9,4 x 19,2 pounces / 47,2 x 23,9 x 48,8 cm	21,9 x 9,8 x 22,5 x 55,6 x 24,9 x 57,1 cm
Poids de l'unite	9,7 Ibs. / 4,6 kg	10,1 Ibs. / 4,6 kg	11,1 Ibs. / 5,0 kg	11,7 Ibs. / 5,3 kg	13,0 Ibs. / 5,9 kg	14,5 Ibs. / 6,57 kg	23,4 Ibs. / 10,6 kg
Certification de securité	ETL / C-ETL

*CFM (Cubic Feet per Minute): Pieds cubes par minute.
Si votre produit ne figure pas ci-dessus, veuillez consulter www.xpower.com pour plus d'informations.

XPOWER Garantie limitée (Etats-Unis)

GARANTIE LIMITÉE DE 1 AN

Produits de marque XPOWER-achetés aux États-Unis auprès des distributeurs autorisés une garantie limitée de 1 an. Contactez XPOWER pour confirmer les informations de garantie sur votre produit.

Cette garantie limitée couvre les défauts de matériaux et de fabrication dans vos produits de marque XPOWER, achetés UNIQUEMENT AUX ETATS-UNIS. La politique de garantie locale (le cas échéant) dans votre pays couvrira les produits achetés à l'extérieur aux États-Unis.

IMPORTANT:

(1) Veuillez terminer l'enregistrement de la garantie en ligne avant l'utilisation. Visitez www.xpower.com/service-support/warranty-registration.
(2) Cette garantie limitée s'applique à son propre respect des délais. Contactez XPOWER ou visitez www.xpower.com pour plus d'informations.

Les éléments mentionnés, mais sans s'y limiter ci-dessous ne sont pas couverts par la garantie:

(1) Cordon d'alimentation, filtres ou tout autre composant considéré comme « pièces consommables » par XPOWER.
(2) Usure normale.
(3) Les problèmes qui en résultent, directement ou indirectement, à la seule discrétion de xpower, de:
(3.1) Causes externes, comme un accident, un usage abusif ou des problèmes avec l'alimentation électrique.
(3.2) Le démontage, l'entretien ou la modification non autorisée par XPOWER.
(3.3) L'utilisation non conforme aux instructions du produit indiquées dans le manuel d'emploi.
(3.4) L'échec de suivre les instructions du produit ou de l'absence d'entretien nécessaire indiqué dans le manuel d'emploi.

Avant de contacter XPOWER, veuillez essayer une ou plusieurs des éléments suivants:

(1) Consultez le manuel d'emploi et suivez les instructions du guide de dépannage.
(2) Accédez www.xpower.com pour plus de conseils et d'informations qui pourraient être utiles pour répondre à vos problèmes.

Si vous avez besoin d'aide supplémentaire de XPOWER, veuillez:

(1) Email [e-mail].
(2) Appeler Département de service à la clientèle de XPOWER aux États-Unis au 855-855-8868 ou d'autres chiffres fournis sur www.xpower.com.
(3) Visitez Siège social de XPOWER États-Unis au 668 S. 6th Ave., City of Industry, CA 91746 ou l'adresse la plus récente fournie sur www.xpower.com.

Veuillez avoir également votre preuve d'achat originale et le numéro de série de votre produit lorsque vous contactez XPOWER.

Si vous êtes averti à retourner l'unité pour le service ou le remplacement, veuillez:

(1) Demandez un numéro d'autorisation de retour de marchandise ou RMA (Return-Merchandise-Authorization).
(2) Utilisez l'original ou un emballage équivalent, payez en l'avance les frais d'expédition à vos propres frais à l'adresse fournie par XPOWER, avec le RMA numéro sur l'étiquette d'expédition ou l'emballage.
(3) Y compris toutes les pièces et composants d'origine.

XPOWER inspectera, évaluera et conseillera les réparations nécessaires et les coûts applicables, le cas échéant. Pour les produits sous garantie, nous paierons pour vous expédier le produit réparé ou remplacé (s) si vous utilisez une adresse dans les États-Unis. Sinon, nous vous expedierons le produit (s) à vos frais.
