MANUAL DE USUARIO FC-300A XPower

Ciculador de Aire Manual de Usuario

El usuario de productos eléctricos puede crear peligros que incluyen, pero no se limitan a, lesiones, incendios, descargas eléctricas. El incumplimiento de estas instrucciones puede dañar y/o perjudicar su funcionamiento y anular la garantía.

• Antes de operar, retire todo el material de embalaje y compruebe si hay algún daño que pudiera haber ocurrido durante el envío o cualquier artículo faltante.
• Revise la fuente de alimentación para asegurarse de que coincide con las especificaciones del aparato.
• NO utilice ningún ventilador con un cable o enchufe dañado. Deseche el ventilador o devuélvalo a un centro de servicio autorizado para su examen y/o reparación.
• Utilícelo únicamente en los tomacorrientes protegidos con interruptor de circuito de falla a tierra (GFCI). Póngase en contacto con un electricista calificado para la verificación y / o la instalación de un receptáculo GFCI si es necesario.
• NO coloque el cable debajo de la alfombra. NO cubra el cable con alfombras, corredores o revestimientos similares. NO en rute el cable debajo de muebles o aparatos. Coloque el cable alejado del área de tránsito o de paso y donde no se vaya a tropezar.
• Para reducir el riesgo de incendio o descarga eléctrica, NO utilice este aparato con ningún aparato de control de velocidad de estado sólido.
• NO toque este aparato ni el enchufe con las manos mojadas o mientras esté parado en agua.
• NO utilice el aparato en agua estancada.
• NO utilice el producto en áreas donde se utilice o almacene gasolina, pintura u otros bienes y objetos inflamables.
• NO inserte ni permita que objetos entren en ninguna abertura de ventilación o escape, ya que podría dañar el aparato y anular la garantía.
• NO cubra la entrada o salida de aire del aparato.
• NO dirija el flujo de aire al rostro o cuerpo de personas.
• NO permita que los niños jueguen alrededor este aparato.
• APARATO DE FUNCIONAMIENTO AUTOMÁTICO – Para reducir el riesgo de lesiones, desconecte la fuente de alimentación antes de realizar el mantenimiento.
• Retire el cable de alimentación del tomacorriente eléctrico agarrando y tirando solamente del extremo del enchufe del cable de alimentación, NO tire del cable directamente.
• NO intente reparar o ajustar cualquier función eléctrica o mecánica de este aparato, ya que esto puede resultar peligroso y anular la garantía.
• Si el aparato está dañado o funciona mal, NO continúe su uso. Desconecte el producto de la toma eléctrica. Consulte la guía de solución de problemas o póngase en contacto con XPOWER.
• Cuando el aparato no se encuentre en uso, almacénelo en un área seca, lejos de la exposición a la luz solar, temperatura extrema y humedad, así como de otros ambientes extremos.
• Para modelo FC-100 / FC-200 Serie, NO se debe apilar más de seis unidades de este electrodoméstico. Para modelo FC-300 / FC-420, NO se debe apilar más de cinco unidades de este electrodoméstico.
• Se puede obtener un manual de instrucciones electrónico a través del sitio web www.xpower.com.

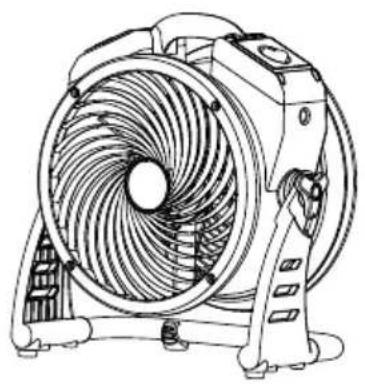

Artículos incluidos

- Carrocería de Circulador de Aire x 1**• Circulador de Aire

- Manual de usuario x 1

* Solo para modelo FC-100/FC-200 Serie/FC-420.

La apariencia exacta de los productos puede diferir ligeramente del diagrama.

** Solo para modelo FC-300 Serie.

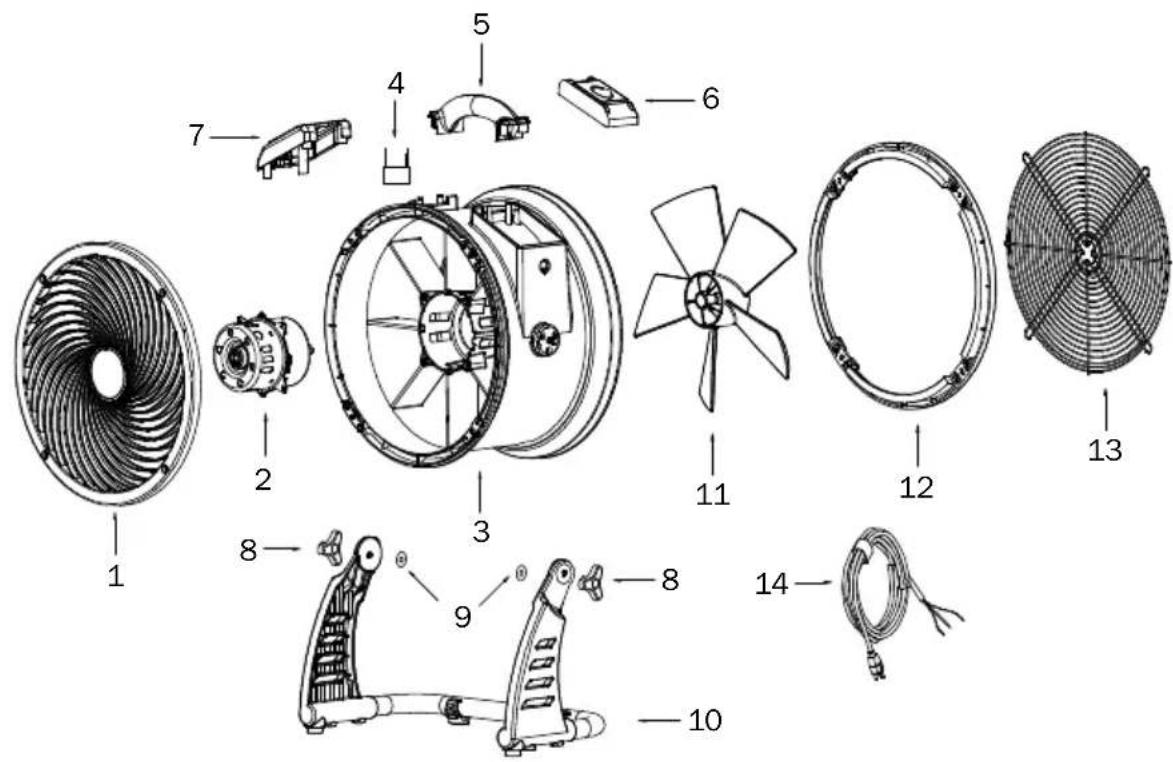

Descripción de las piezas

Placa de interruptor y de temporizador**

(7) Receptáculo eléctrico adicional *** / Placa de temporizador ****
(8) Manija de soporte

(9) Zapata de Goma
(10) Soporte
(11) Ventilador
(12) Cubierta trasera
(13) Parrilla trasera
(14) Cable de alimentación

* / ** / *** / **** La función no se aplica a todos los modelos mencionados en este manual. (Ver página 11: Especificación técnica)

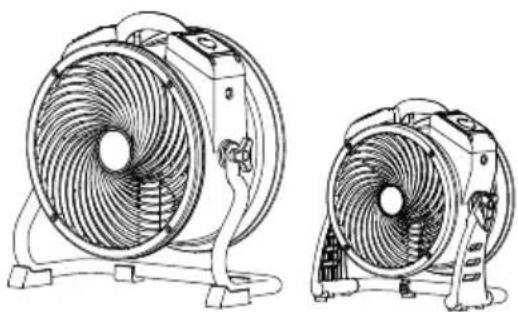

Introducción del Circulador de Aire

• Los Circuladores de Aire XPOWER están diseñados para ofrecer una circulación de aire y una ventilación eficientes con su flujo de aire enfocado de alta y larga distancia.
• Es perfecto para la circulación y ventilación de aire en trabajos de limpieza / saneamiento, control de aire acondicionado y más.

Manual de instalaciones y operaciones

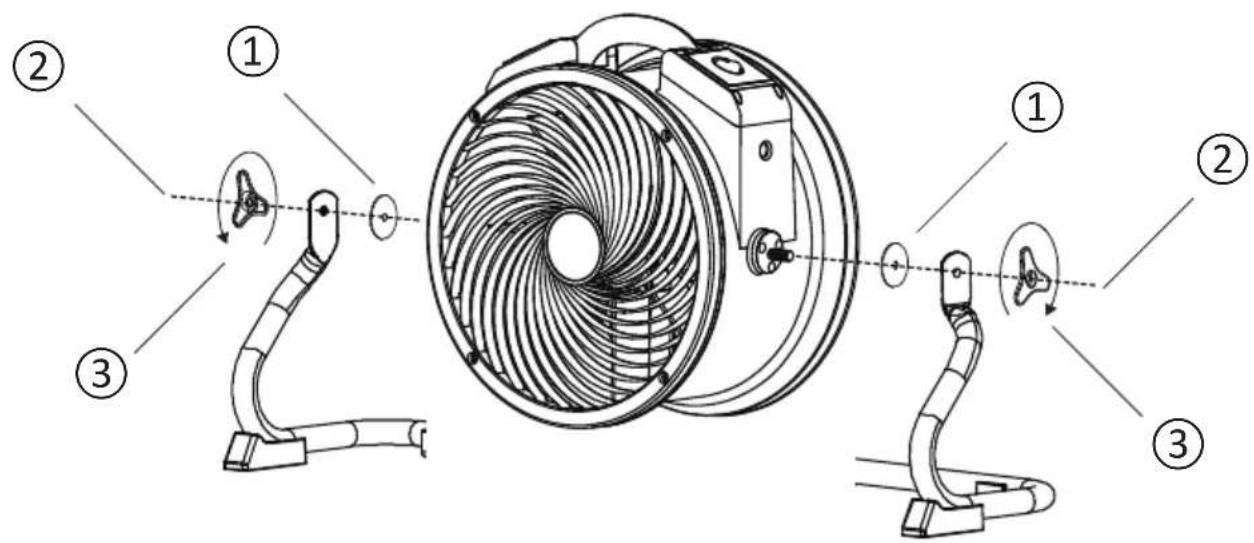

Instalación del soporte\*

① Coloque ambas arandelas de goma en los pernos a ambos lados de la unidad.
② Alinee el bastidor con el ventilador axial.
③ Sujete la conexión con el manija de soporte.

* Solo para modelo FC-300 Serie.

Placa de interruptor

1 2 3 4 OFF

Four Speed Control

1 2 3 4 OFF5

Five Speed Control

Control de cuatro velocidades (Solo para modelo FC-100/FC-200/FC-300 Serie)

• Gire a la posición "OFF" para apagar el soplador de aire de perfil bajo. Gire en el sentido de las manecillas del reloj para ajustar la velocidad deseada.
• Para control de tres velocidades: El ventilador cuenta con 4 velocidades, siendo: 4, 3, 2, 1. "1" es la velocidad más baja y "4" es la velocidad más alta.

Placa de interruptor (Continuación)

Control de cinco velocidades (Solo para modelo FC-420)

• Gire a la posición “OFF” para apagar el soplador de aire de perfil bajo. Gire en el sentido de las manecillas del reloj para ajustar la velocidad deseada.
• Para control de tres velocidades: El ventilador cuenta con 4 velocidades, siendo: 5, 4, 3, 2, 1. “1” es la velocidad más baja y “5” es la velocidad más alta.

Interruptor de velocidad variable (Solo para modelo FC-250D/FC-250AD)

• Gire a la posición “OFF” para apagar el purificador de aire. Gire a cualquier posición de velocidad para encender el purificador de aire.
• Gire en el sentido de las manecillas del reloj para ajustar la velocidad deseada. "MAX" es la velocidad más alta y "MIN" es la velocidad más baja.

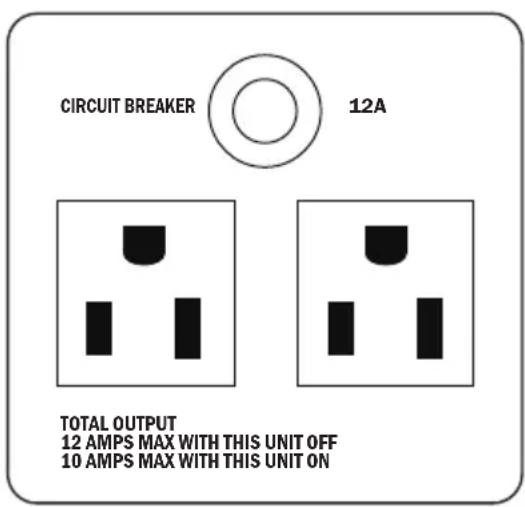

Receptáculo eléctrico adicional\*

• Otros aparatos pueden conectarse a los receptáculos eléctricos adicionales y funcionar aun si el ventilador axial este encendido o apagado. Sin embargo, el amperaje total debe ser menor al amperaje indicado. Modelos diferentes pueden tener instrucciones diferentes.

- Si el ventilador axial o el aparato enchufado deja de funcionar, presione el BOTÓN DE REINICIO para reiniciar el circuito.

* Solo para modelo FC-250AD/FC-300A.

• Gire en el sentido de las manecillas del reloj para ajustar el minutero encuenta regresiva hasta que se detenga de forma automática.
• El temporizador puede ajustarse hasta a 180 minutos (3 horas).
• Cuando el minutero alcance la posición “0”, la unidad dejará de trabajar. En la posición “ON”, funcionará constantemente.

* Solo para modelo FC-100/FC-200/FC-250D/FC-300/FC-420.

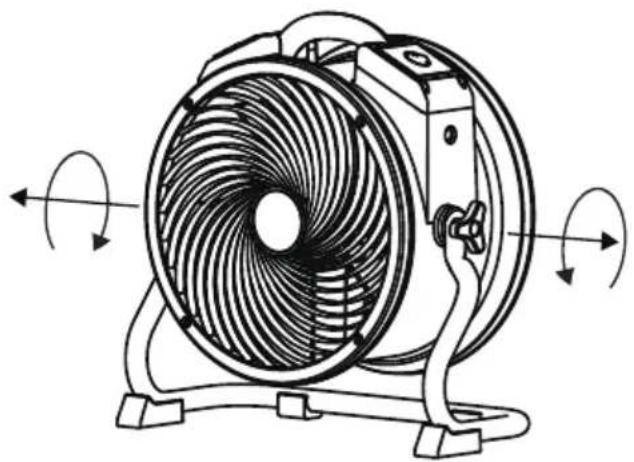

- El ventilador axial cuenta con rotación de 360°. Incline el ventilador axial al ángulo deseado y atornille las manijas de soporte para asegurar la posición del ventilador.

- Desinstale el bastidor y coloque el ventilador axial en una superficie nivelada.

* Solo para modelo FC-420.

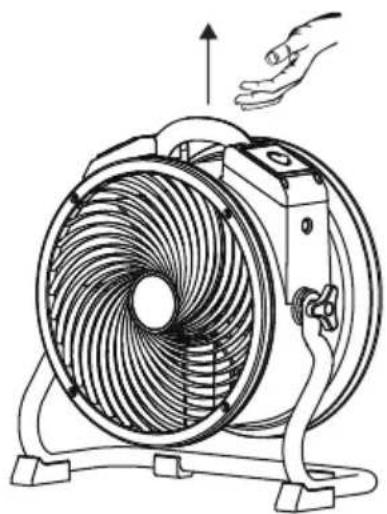

Transporte

• Levante el ventilador axial con la manija en la parte superior.

Instrucciones de mantenimiento del usuario

Se recomienda un mantenimiento frecuente en este aparato. El incumplimiento de las instrucciones de mantenimiento puede ocasionar una falla en el aparato e invalidar su garantía.

• Cuando no esté en uso, desenchufe y guarde el aparato en un lugar interior seco y fresco. Asegúrese de que esté fuera del alcance de los niños.
• Antes de realizar cualquier mantenimiento o limpieza, siempre desconecte el ventilateur axial de su fuente de alimentación.
• Utilice un paño húmedo para limpiar la superficie de la carcasa. No limpie la unidad directamente con agua.
• Compruebe si las cubiertas de la rejilla están limpias. Retire la suciedad o cualquier otro objeto que pueda bloquear la entrada y salida de aire.

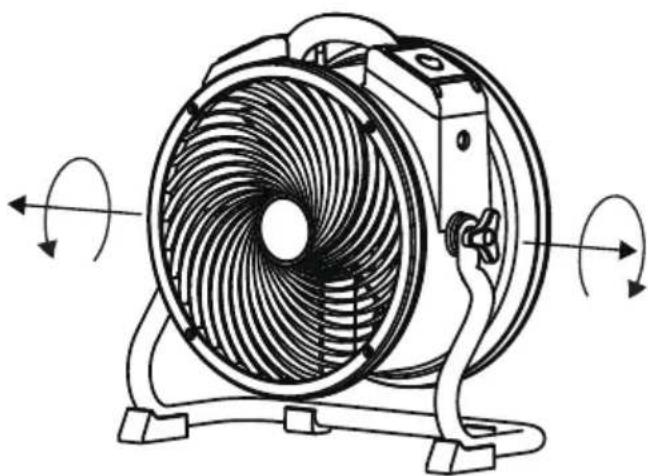

Sujetar las manijas de soporte

• Para evitar posibles lesiones, cuando termine de usar este aparato, coloque el ventilador axial en posición VERTICAL.
• Sujetar las manijas de soporte para bloquear la posición del ventilador axial.

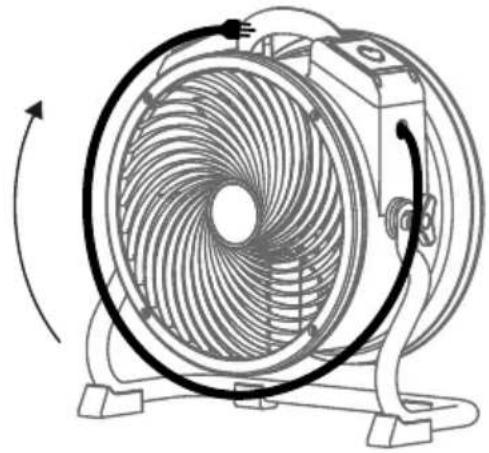

Organización del cable

• Envuelva el cable de alimentación alrededor de la carcasa.
• Utilice el clip conveniente ubicado en el extremo del cable para asegurarlo en su lugar.

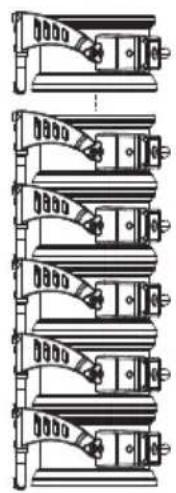

- Apilar los ventiladores axiales en los lados. Alinee las entradas de aire de ambos ventiladores axiales.

ADVERTENCIA

• Solo para modelo FC-100 / FC-200 Serie, NO se debe apilar más de seis unidades de este electrodoméstico.
• Solo para modelo FC-300 Serie / FC-420, NO se debe apilar más de cinco unidades de este electrodoméstico.
• La función de apilamiento no esta segura durante el transporte.

Guía para resolver problemas

El Circulador de Aire no se enciende	No hay electricidad. Compruebe la fuente de alimentación.
	El cable de alimentación no está enchufado correctamente.
	El cortacircuitos en el receptáculo eléctrico adicional salta.
	El interruptor del temporizador está en la posición “0”.*
La unidad funciona pero la velocidad es anormal	La entrada o salida de aire está bloqueada.

*La función del interruptor de temporizador no se aplica a todos los modelos mencionados en este manual.

Si la solución de problemas propuesto no resuelve su problema, por favor póngase en contacto con XPOWER o otras entidades autorizadas por XPOWER para obtener instrucciones más detalladas al respecto.

Numero DE MODELO	135 V~60 HZ
Voltaire / Frécuencià	FC-100 FC-200 FC-250D FC-250AD FC-300 FC-300A FC-420
Fuerza de motor	-- 1/4 HP 1/3 HP
Clasificación del fluido de aire	1100 CFM*	1300 CFM*	1560 CFM* 2100 CFM*			3600 CFM*
Contral de velocidad	4 velocidades		Veolicidades variable		4 velocidades	5 velocidades
Temporizador	3 Horas		N/A	3 Horas	N/A	3 Horas
Receptaculo electrico adicional	N/A		Si	N/A	Si	N/A
Longitud del cable	6 pies / 1.8 m			10 pies / 3.0 m		20 pies / 6.1 m	15 pies / 4.5 m
Carcasa	PP						ABS
Dimen-siones de (W) x (H) la unidad (L) x 36.0 cm	16.1 x 8.9 x 14.2 puligadas / 41.0 x 22.5 x 36.0 cm	17.3 x 8.9 x 15.4 puligadas / 44.0 x 22.5 x 39.0 cm			18.6 x 9.4 x 19.2 pul-48.8 cm	21.9 x 9.8 x 22.5 puligadas / 55.6 x 24.9 x 57.1 cm
Peso de la unidad	9.7 libras / 4.6 kg	10.1 libras / 4.6 kg	11.1 libras / 5.0 kg	11.7 libras / 5.3 kg	13.0 libras / 5.9 kg	14.5 libras / 6.57 kg	23.4 libras / 10.6 kg
Certificación de seguridad	ETL / C-ETL

*CFM (Cubic Feet per Minute): Pies cúbicos por minuto.
Si su(s) producto(s) no está(n) listado(s) arriba, por favor visite la página web www.xpower.com para mayor información.

Garantía limitada de XPOWER (EE.UU.)

GARANTÍA LIMITADA DE 1 AÑO

Los productos de la marca XPOWER adquiridos en los Estados Unidos de distribuidores autorizados incluyen una garantía limitada de 1 año. Póngase en contacto con XPOWER para confirmar la información de su garantía sobre su(s) producto(s).

Esta garantía limitada cubre defectos en materiales y mano de obra en los productos de la marca XPOWER, comprados ÚNICAMENTE EN LOS EE.UU.. La póliza de garantía local (si existiese) en su país cubrirá los productos adquiridos fuera de los Estados Unidos.

IMPORTANTE:

(1) Por favor complete el registro de su garantía en línea antes de usar el aparato. Visite www.xpower.com/service-support/warranty-registration.
(2) Esta Garantía Limitada se aplica a su tiempo apropiado. Póngase en contacto con XPOWER o visite www.xpower.com para obtener más información.

Los artículos mencionados pero no limitados a continuación no están cubiertos por la garantía:

(1) Cable de alimentación, filtros o cualquier otro componente considerado como “partes consumibles” por XPOWER.
(2) Uso y desgaste normal.
(3) Problemas que resulten, directa o indirectamente, a discreción de XPOWER, relativos a:

(3.1) Causas externas como accidentes, abusos, mal uso o problemas con el suministro de energía eléctrica.
(3.2) Desmontaje, reparación o modificación no autorizada por XPOWER.
(3.3) Uso que no esté de acuerdo con las instrucciones del producto que se indican en el Manual de usuario.
(3.4) El incumplimiento de las instrucciones del producto o la falta de mantenimiento necesario señalado en el Manual de usuario.

Antes de ponerse en contacto con XPOWER, por favor trate una o más de las siguientes opciones:

(1) Consulte este manual de usuario y siga las instrucciones de la guía de solución de problemas.
(2) Acceda a www.xpower.com para obtener más consejos e información que podría ser útil para resolver sus problemas.

Si necesita ayuda adicional por parte de XPOWER, por favor:

(1) Envíe un correo electrónico a [e-mail].
(2) Llame al departamento de servicio al cliente de XPOWER EE.UU. al 855-855-8868 o otros números proporcionados en www.xpower.com.
(3) Visite la oficina central de XPOWER EE.UU. en 668 S. 6th Ave., City of Industry, CA 91746 o la dirección más reciente proporcionada en www.xpower.com.

Por favor tenga a la mano su comprobante de compra original y los números de serie de su(s) producto(s) cuando se ponga en contacto con XPOWER.

Si se le indica que debe proceder con la devolución de la unidad para su reparación o reemplazo, por favor:

(1) Solicite un número de autorización de devolución de mercancías o RMA (Return-Merchandise-Authorization).
(2) Utilice el embalaje original o uno equivalente, pague por adelantado los gastos de envío por su propia cuenta a la dirección proporcionada por XPOWER, con el número RMA en la etiqueta de envío o en el embalaje.
(3) Incluya todas las piezas y componentes originales.

XPOWER inspeccionará, evaluará y determinara las reparaciones necesarias y el costo aplicable, si lo hubiere. Para los productos bajo garantía, la compañía pagará por el envío del (los) producto(s) reparado(s) o reemplazado(s) a usted, en caso de que utilice una dirección dentro de los Estados Unidos. En caso contrario, se le enviará el (los) producto(s) bajo su propio costo.
