Type de produit	Ventilateur axial
Marque	XPower
Modèle	Daisy-2100
Dimensions	47,2 x 48,8 x 23,9 cm (18,6 x 19,2 x 9,4 pouces)
Poids	7,5 kg (16,5 lbs)
Alimentation	115 V ~ 60 Hz
Consommation électrique	1,6 A
Puissance du moteur	1/4 HP (186 W)
Débit d'air	2100 CFM (pieds cubes par minute)
Contrôle de vitesse	Variable (de MIN à MAX)
Minuterie	Non
Prise électrique supplémentaire	Oui, avec disjoncteur réinitialisable
Longueur du cordon	6,1 m (20 pieds)
Certification de sécurité	ETL / C-ETL listé
Garantie	1 an limitée
Orientation	Pivotant 360° avec support
Empilage	Jusqu'à 4 unités
Usage	Intérieur et extérieur (à l'abri de la pluie)
Pièces incluses	Ventilateur, support, 2 rondelles, 2 poignées de support, manuel
Entretien	Débrancher avant nettoyage, essuyer avec un chiffon humide
Sécurité	Ne pas utiliser en extérieur sous la pluie, ne pas immerger, ne pas couvrir

FOIRE AUX QUESTIONS - Daisy-2100 XPower

Comment installer le support du ventilateur ?

Installez les deux rondelles en caoutchouc sur les boulons de chaque côté de l'appareil. Alignez le support de sorte que l'extrémité ouverte soit à l'avant, puis fixez avec les poignées du support.

Comment régler la vitesse du ventilateur ?

Tournez le commutateur de vitesse sur la plaque du sélecteur. La position MIN correspond à la vitesse la plus faible, MAX à la plus élevée. Tournez sur OFF pour arrêter.

Comment utiliser la prise électrique supplémentaire ?

Branchez un autre appareil dans la prise supplémentaire située sur le logement. L'ampérage total ne doit pas dépasser l'ampérage indiqué. Si le circuit saute, appuyez sur le bouton de réinitialisation.

Comment nettoyer et entretenir le ventilateur ?

Débranchez toujours le ventilateur avant le nettoyage. Essuyez la surface avec un chiffon humide. Ne nettoyez pas avec de l'eau directement et vérifiez que les grilles ne sont pas obstruées.

Que faire si le ventilateur ne démarre pas ?

Vérifiez d'abord la prise de courant. Assurez-vous que le cordon est bien branché. Si la prise supplémentaire est utilisée, vérifiez que le disjoncteur n'a pas sauté. Si l'appareil a une minuterie, réglez-la sur ON.

Puis-je utiliser le ventilateur à l'extérieur ?

Oui, le ventilateur peut être utilisé à l'extérieur, mais il doit être protégé de la pluie et de l'humidité directe. Utilisez uniquement des prises protégées par GFCI.

Comment ranger le ventilateur après utilisation ?

Débranchez le ventilateur et laissez-le refroidir. Rangez-le dans un endroit sec à l'abri du soleil et des températures extrêmes. Enroulez le cordon autour du logement et fixez-le avec la pince.

Combien de ventilateurs puis-je empiler ?

Vous pouvez empiler jusqu'à quatre unités sur le côté. Alignez les entrées d'air. Attention : l'empilement n'est pas sécurisé pour le transport.

Que faire si le disjoncteur se déclenche ?

Si le disjoncteur sur la prise supplémentaire saute, débranchez tous les appareils branchés et appuyez sur le bouton de réinitialisation. Si le problème persiste, vérifiez l'ampérage total.

Quelle est la garantie du ventilateur ?

Ce ventilateur bénéficie d'une garantie limitée d'un an aux États-Unis, couvrant les défauts de matériaux et de fabrication. Enregistrez votre produit en ligne sur www.xpower.com.

MODE D'EMPLOI Daisy-2100 XPower

Ventilateur Axial Manuel d'Emploi

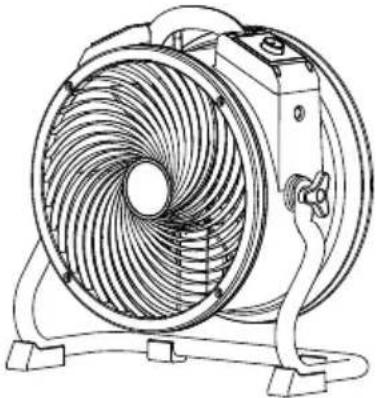

Model / Modelo / Modèle:

X-39AR, P-39AR, X-47ATR

(115V 60HZ)

Intertek

Lisez et gadez ces instructions

www.xpower.com | 1-(855)-855-8868 | [e-mail]

L'utilisateur du produit électrique peut créer des risques possibles, sans être limité aux blessures, une incendie, un choc électrique. Le non-respect de ces instructions peut endommager et / ou nuire à son fonctionnement et annuler la garantie.

- Avant d'utilisation, enlevez tous les matériaux d'emballage et vérifiez pour endommagements éventuels qui auraient pu survenir lors du transport ou en cas d'éléments manquants.

- Vérifiez le système électrique d'alimentation du ménage afin d'assurer qu'il respecte les spécifications de l'appareil.

- NE PAS opérer aucun ventilateur avec un fil ou prise endommagée. Jetez le ventilateur ou le retournez à un centre de service autorisé pour l'examen et / ou la réparation.

- Utilisez uniquement des prises protégées par interrupteur de circuit à la terre (GFCI). Veuillez communiquer avec un électricien qualifié pour la vérification et / ou l'installation d'une prise GFCI si nécessaire.

- NE PAS couvrir le fil avec la moquette. NE PAS couvrir le cordon avec des coulisseaux, des coureurs ou des revêtements similaires. NE PAS Passer le câble sous les meubles ou les appareils. Éloigner le fil de la zone de circulation et où il ne sera pas trébuché.

- Convient pour un usage avec les commandes de vitesse transistorisées.

- NE PAS touchez cet appareil ou la fiche avec les mains humides ou tout en restant dans l'eau.

- NE PAS faire fonctionner l'appareil dans n'importe quelle eau commune.

- NE PAS utiliser le produit dans des endroits où de l'essence, de la peinture ou d'autres biens et objets inflammables sont utilisés ou entreposes.

- NE PAS mettre des objets dans les entrées du produit pour éviter d'endommager l'appareil et annuler la garantie.

- NE PAS couvrir l'entrée d'air ou la sortie de l'appareil.

- NE PAS diriger le flux d'air sur les visages ou les corps humains.

- NE PAS permettre aux enfants de jouer ou d'utiliser cet appareil.

- DISPOSITIF À FONCTIONNEMENT AUTOMATIQUE - Pour réduire le risque de blessures, débranchez-vous de l'alimentation avant l'entretien.

- Retirer le cordon d'alimentation de la prise électrique en saisissant et en tirant sur le cordon d'alimentation enfichable extrémité seulement, NE PAS tirer le cordon directement.

- NE PAS tenter réparer ou de régler les fonctions électriques ou mécaniques de cet appareil, car cela pourrait causer un danger et annuler la garantie.

- Si l'appareil est endommagé ou avec mauvais fonctionnement, NE PAS continuer à l'utiliser. Débrancher le produit de la prise électrique. Reportez-vous au guide de dépannage ou contacter XPOWER.

- Entreposez le dans un endroit sec, à l'abri de l'exposition à la lumière du soleil, la température et l'humidité extrêmes ou d'autres environnements extrêmes, en cas de non-utilisation.

- NE PAS empiler plus de quatre unités de cet appareil.

- Vous pouvez obtenir le manuel d'instruction électronique sur le site Web de la fabrication www.xpower.com.

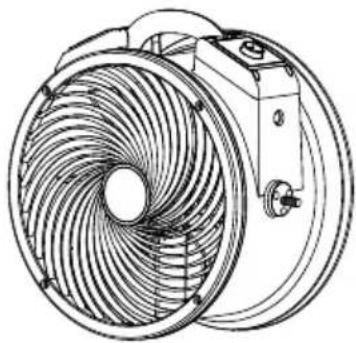

• Corps de Ventilateur Axial x 1*

• Ventilateur Axial x 1**

- Manuel d'emploi x 1

- Support x 1* • Rondelle x 2 • Poignée du support x 2*

* Pour le modèle X-39AR/X-47ATR seulement.

** Pour le modèle X-39TR seulement.

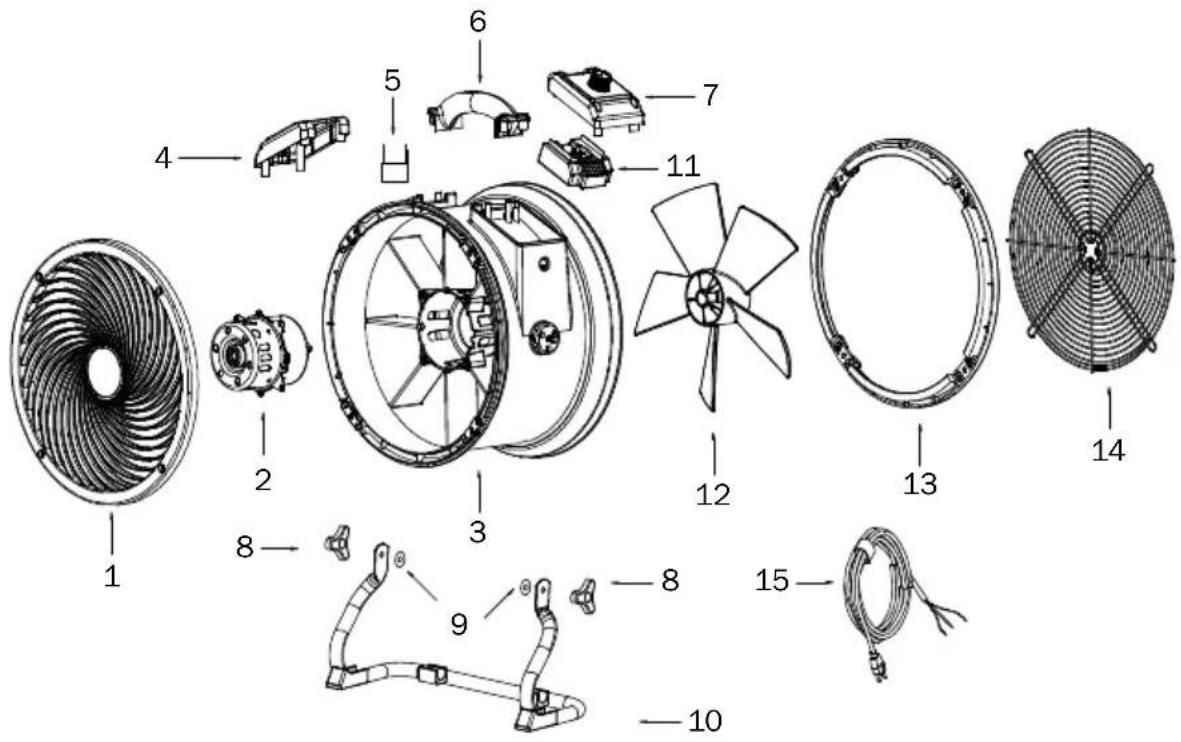

Description des pièces

(1) Grille Avant
(2) Moteur
(3) Logement
(4) Réceptacle électrique supplémentaire
(5) Disjoncteur

(6) Poignée
(7) Plaque du sélecteur de vitesses
(8) Poignée du support
(9) Rondelle
(10) Support

(11) Carte de circuit imprimé
(12) Ventilateur
(13) Couvercle arrière
(14) Grille arrière
(15) Cordon d'alimentation

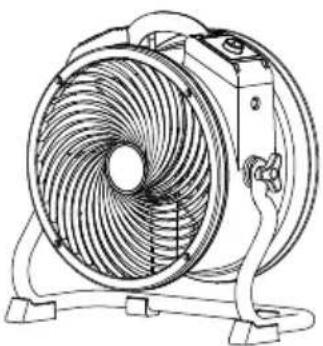

Introduction du Ventilateur Axial

• Les Ventilateurs Axiaux sur XPOWER sont conçus pour offrir une circulation et une ventilation efficaces de l'air avec son flux d'air concentré haute et longue distance.
• C'est parfait pour l'intérieur et l'extérieur, où la circulation de l'air et la ventilation sont nécessaires, comme les travaux de conciergerie / assainissement, la restauration des dommages causés par l'eau et plus encore.

Guide d'installation et d'utilisation

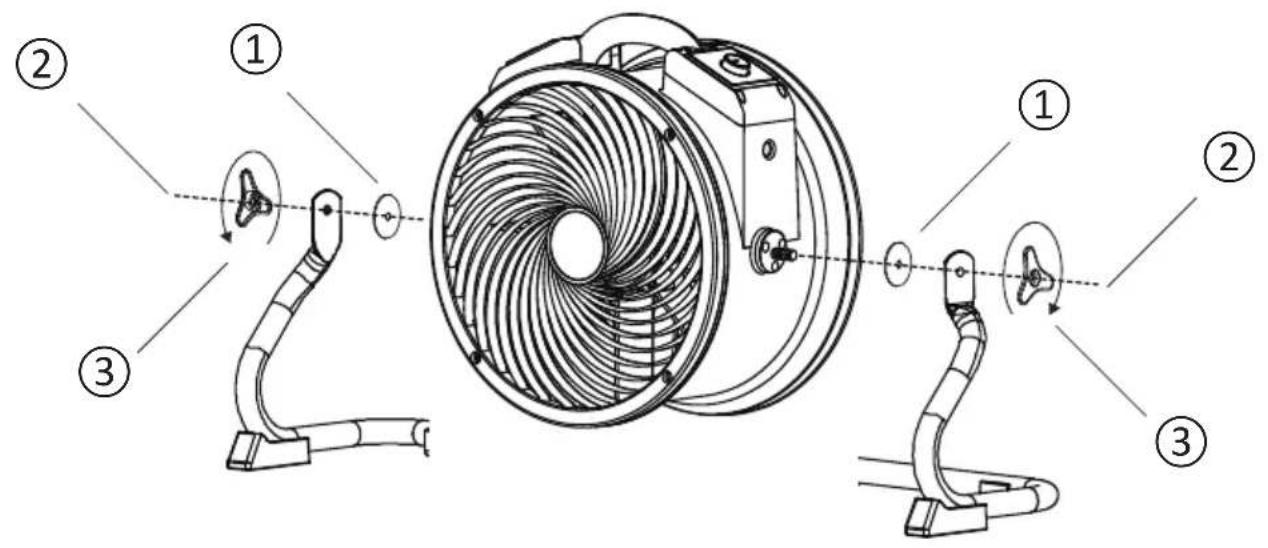

Installation du support

① Installez les deux rondelles en caoutchouc sur les boulons des deux côtés de l'appareil.
② Alignez le support sur le ventilateur de sorte que l'extrémité ouverte du support se trouve à l'avant.
③ Fixez la connexion avec le poignée du support.

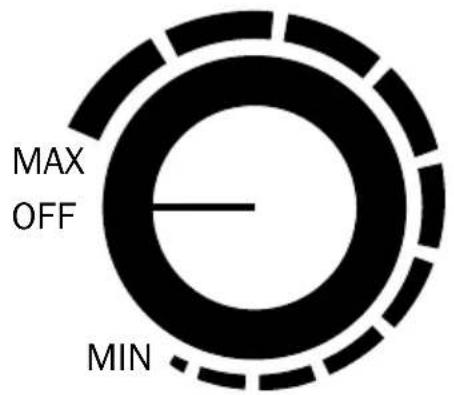

Plaque du sélecteur de vitesses

Commutateur de vitesse

• Tournez vers la position « OFF » pour mettre le Ventilateur Axial hors tension. Tournez vers une position quelconque de vitesse pour commuter le Ventilateur Axial sur marche.
• « MIN » est la plus faible vitesse et « MAX » est la plus grande vitesse.

Guide d'installation et d'utilisation (Suite)

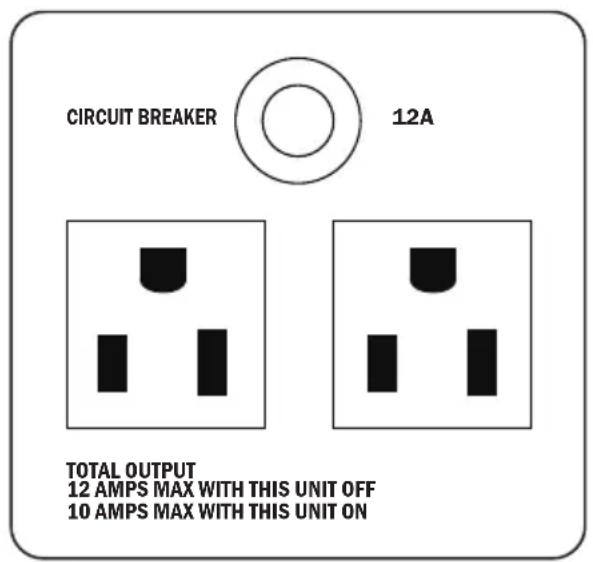

Réceptacle électrique supplémentaire

• D'autres appareils peuvent être branchés dans les prises électriques supplémentaires et le travail si le Ventilateur Axial est allumé ou éteint. Toutefois, l'ampérage total doit être inférieur au ampérage indiqué. Les différents modèles peuvent avoir des instructions différentes.
• Si le Ventilateur Axial ou de l'appareil branché cesse de fonctionner, appuyez sur le BOUTON DE RÉINITIALISATION pour réinitialiser le circuit.

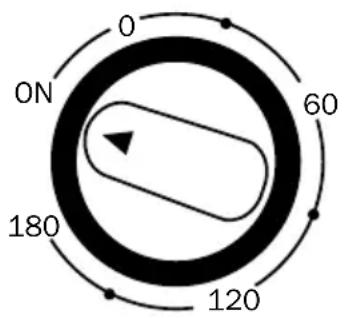

Minuterie\*

• Tournez vers la arrêter pour régler la minuterie pour le compte à rebours minutes à un arrêt automatique.
• La minuterie peut être réglée pour un maximum de 180 minutes (3 heures).
• Lorsque la minuterie atteint la position « 0 », l'unité cesse de fonctionner. Sur la position « ON », il fonctionnera en permanence.

Guide d'installation et d'utilisation (Suite)

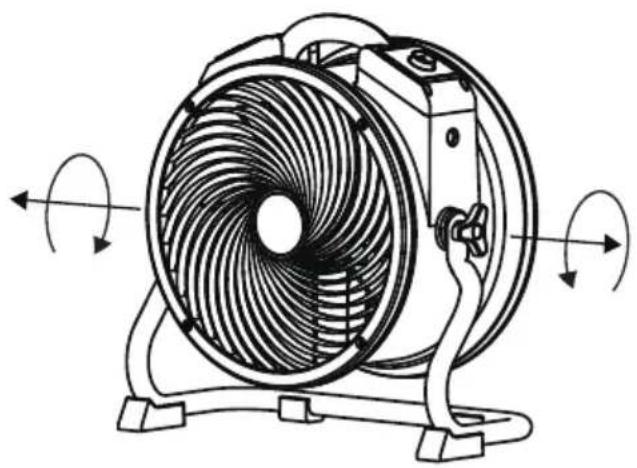

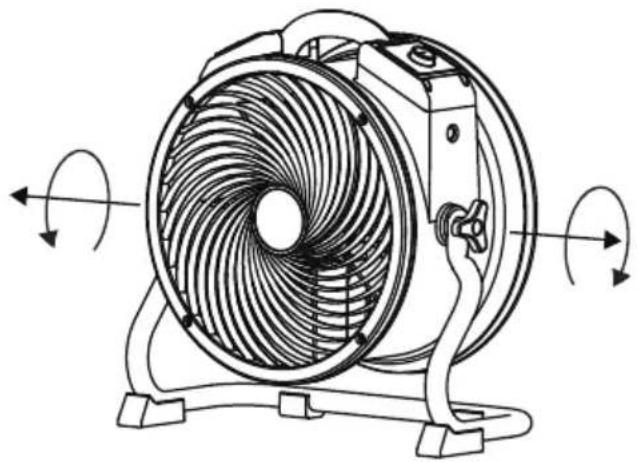

Régler la position d'opération

- Le ventilateur dispose d'un support pivotant sur 360°. Inclinez le ventilateur à l'angle souhaité et vissez les poignées du support pour fixer la position du ventilateur.

Guide d'installation et d'utilisation (Suite)

Régler la position d'opération (Suite)

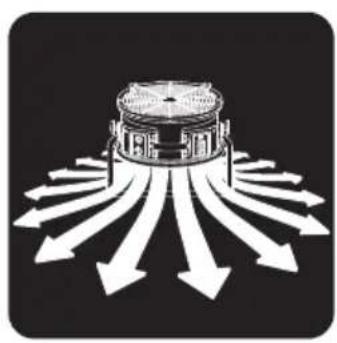

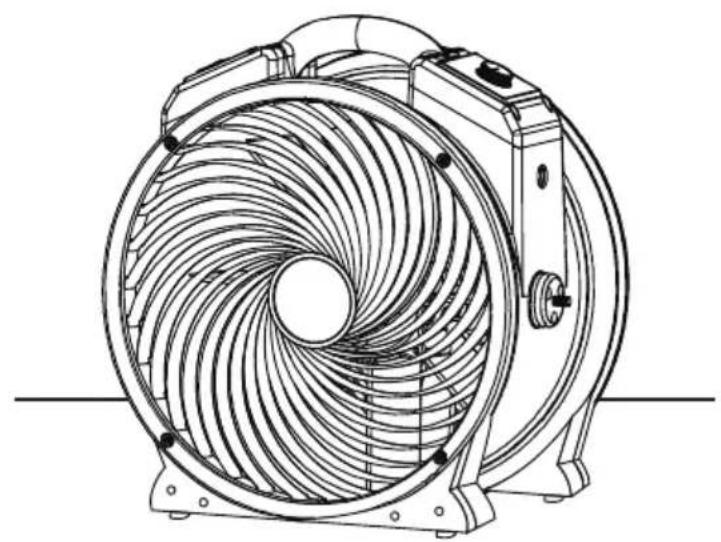

Utilisation sans support\*

- Désinstallez le rack et placez le Ventilateur Axial sur une surface plane.

* Pour le modèle X-47ATR seulement.

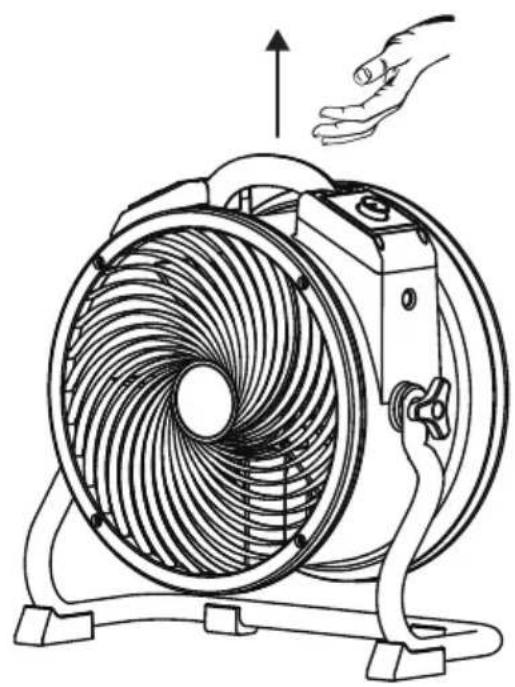

Transport

Soulevez avec la poignée.

- Soulevez le ventilateur axial avec la poignée sur le dessus.

Instructions d'entretien de l'utilisateur

La maintenance fréquente est recommandé sur cet appareil. Le non-respect des instructions d'entretien peut entraîner une défaillance de l'appareil et annuler la garantie.

• En cas de non-utilisation, débranchez et rangez l'appareil dans un endroit sec à l'intérieur et le laissez refroidir. Assurez-vous qu'il est hors de portée des enfants.
• Avant d'effectuer toute maintenance ou tout nettoyage, il faut toujours débrancher le Ventilateur Axial à partir de sa source d'alimentation.
• Essuyez la surface du logement avec un chiffon humide. NE PAS nettoyer l'appareil avec de l'eau directement.
• Vérifiez si les couvertures de la grille sont propres. Enlevez la saleté ou d'autres objets qui pourraient bloquer l'entrée d'air et de sortie d'air.
• NE PAS empiler plus de quatre unités de cet appareil.

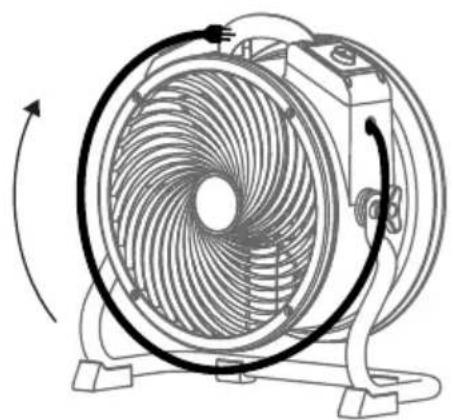

Fixez le poignée du support

- Pour éviter d'éventuelles blessures, lorsque vous avez terminé l'utilisation de cet appareil, placez le Ventilateur Axial AVANT.

- Fixez la poignée du support pour verrouiller la position du Ventilateur Axial.

• Enroulez le cordon d'alimentation autour du logement.
• Utiliser pince pratique à la fin du cordon pour fixer en place.

Instructions d'entretien de l'utilisateur (Suite)

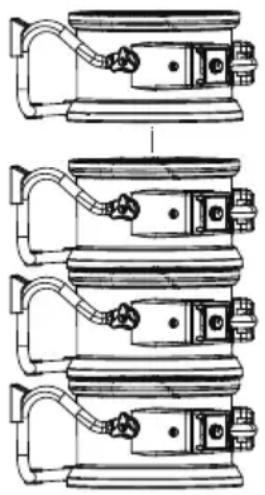

Empiler plusieurs unités

- Empiler le Ventilateur Axial sur les côtés. Aligner les entrées d'air des deux Ventilateurs Axiaux.

! ATTENTION:

- NE PAS empiler plus de quatre unités de cet appareil.

- La fonction d'empilage n'est pas sécurisée lors du transport.

Guide de dépannage

Le Ventilateur Axial ne démarre pas	Aucune électricité. Vérifiez la prise de courant.
	Le cordon d'alimentation est mal branché.	Retirez et rebranchez le cordon d'alimentation.
	Le coupe-circuit sur le réceptacle électrique supplémentaire* saute.	Enlevez tout appareil sur la prise électrique supplémentaire et pressez « Réinitialisez ».
	L'interrupteur de minuterie est réglé sur la position « 0 ».**	Réglez le commutateur de la minuterie sur la position « ON ».*
L'appareil fonctionne mais la vitesse est anormale	L'entrée d'air ou la sortie d'air est bloquée.	Supprimer le blocage.

*/** La fonction réceptacle électrique supplémentaire/minuterie ne concerne pas tous les modèles mentionnés dans ce manuel.

Si le guide de ne résout pas votre problème, veuillez contacter XPOWER ou d'autres parties autorisées par XPOWER pour obtenir des instructions supplémentaires.

Spécifications techniques

NUMÉRO DEMODÈLE	X-39AR P-39AR X-47ATR
Tension / Fréquence	115 V~60 Hz
Ampérage 1,6 A 1.0 A 2,8 A
Puissance u moteur	1/4 HP 1/3 HP
Débit d'air nominal	2100 CFM* 3600 CFM*
Contrôle de vitesse	Vitesse Variable 4 Vitesses Vitesse Variable
Minuterie N/A 3 Heures (OFF)
Réceptacle électrique supplémentaire	Oui
Longueur du cordon	20 pieds / 6,1 m
Dimension unitaire (L) x (W) x (H)	18,6 x 19,2 x 9,4 pounces / 47,2 x 48,8 x 23,9 cm		21,9 x 9,8 x 22,5 pounces / 55,6 x 24,9 x 57,1 cm
Poids de l'unité 16,5 lbs. / 7,5 kg 14.5 lbs. / 6.57 kg 22,2 lbs. / 10,1 kg
Certification de sécurité	ETL/C-ETL

*CFM (Cubic Feet per Minute): Pieds cubes par minute.

Si votre produit ne figure pas ci-dessus, veuillez consulter www.xpower.com pour plus d'informations.

XPOWER Garantie limitée (Etats-Unis)

GARANTIE LIMITÉE DE 1 AN

Produits de marque XPOWER-achetés aux États-Unis auprès des distributeurs autorisés une garantie limitée de 1 an. Contactez XPOWER pour confirmer les informations de garantie sur votre produit.

Cette garantie limitée couvre les défauts de matériaux et de fabrication dans vos produits de marque XPOWER, achetés UNIQUEMENT AUX ETATS-UNIS. La politique de garantie locale (le cas échéant) dans votre pays couvrira les produits achetés à l'extérieur aux États-Unis.

IMPORTANT:

(1) Veuillez terminer l'enregistrement de la garantie en ligne avant l'utilisation. Visitez www.xpower.com/service-support/warranty-registration.
(2) Cette garantie limitée s'applique à son propre respect des délais. Contactez XPOWER ou visitez www.xpower.com pour plus d'informations.

Les éléments mentionnés, mais sans s'y limiter ci-dessous ne sont pas couverts par la garantie:

(1) Cordon d'alimentation, filtres ou tout autre composant considéré comme « pièces consommables » par XPOWER.
(2) Usage normale.
(3) Les problèmes qui en résultent, directement ou indirectement, à la seule discrétion de xpower, de:
(3.1) Causes externes, comme un accident, un usage abusif ou des problèmes avec l'alimentation électrique.
(3.2) Le démontage, l'entretien ou la modification non autorisée par XPOWER.
(3.3) L'utilisation non conforme aux instructions du produit indiquées dans le manuel d'emploi.
(3.4) L'échec de suivre les instructions du produit ou de l'absence d'entretien nécessaire indiqué dans le manuel d'emploi.

Avant de contacter XPOWER, veuillez essayer une ou plusieurs des éléments suivants:

(1) Consultez le manuel d'emploi et suivez les instructions du guide de dépannage.
(2) Accédez www.xpower.com pour plus de conseils et d'informations qui pourraient être utiles pour répondre à vos problèmes.

XPOWER Garantie limitée (Etats-Unis) (Suite)

Si vous avez besoin d'aide supplémentaire de XPOWER, veuillez:

(1) Email [e-mail].
(2) Appeler Département de service à la clientèle de XPOWER aux États-Unis au 855-855-8868 ou d'autres chiffres fournis sur www.xpower.com.
(3) Visitez Siège social de XPOWER États-Unis au 668 S. 6th Ave., City of Industry, CA 91746 ou l'adresse la plus récente fournie sur www.xpower.com.

Veuillez avoir également votre preuve d'achat originale et le numéro de série de votre produit lorsque vous contactez XPOWER.

Si vous êtes averti à retourner l'unité pour le service ou le remplacement, veuillez:

(1) Demandez un numéro d'autorisation de retour de marchandise ou RMA (Return-Merchandise-Authorization).
(2) Utilisez l'original ou un emballage équivalent, payez en l'avance les frais d'expédition à vos propres frais à l'adresse fournie par XPOWER, avec le RMA numéro sur l'étiquette d'expédition ou l'emballage.
(3) Y compris toutes les pièces et composants d'origine.

XPOWER inspectera, évaluera et conseillera les réparations nécessaires et les coûts applicables, le cas échéant. Pour les produits sous garantie, nous paierons pour vous expédier le produit réparé ou remplacé (s) si vous utilisez une adresse dans les États-Unis. Sinon, nous vous expedierons le produit (s) à vos frais.
