Sensor Bp - Aspirateur Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur balai sans fil
Marque	Kärcher
Modèle	Sensor Bp
Alimentation	Batterie Li-Ion Kärcher Battery Power+ 36 V, 7,5 Ah
Capacité du sac	5,5 litres
Poids (avec batterie)	7,99 kg
Dimensions (L × l × H)	360 × 310 × 1160 mm
Réglage de hauteur	4 positions mécaniques
Vitesse de brosse	2500 tr/min
Largeur de travail	308 mm
Type de brosse	Rouleau-brosse amovible
Utilisation	Intérieur, surfaces sèches (usage commercial)
Classe de protection	III (SELV)
Chargeur inclus	Chargeur rapide Kärcher 36/60, 120 V, 60 Hz
Batterie incluse	Kärcher Battery Power+ 36/75 (36 V, 7,5 Ah)
Sac filtrant inclus	Oui (10 sacs en pack de rechange optionnel)
Pièces détachées disponibles	Pack de filtres, rouleau-brosse, batterie, chargeur
Réparabilité	Aucune pièce réparable par l'utilisateur, contacter un service agréé
Température de fonctionnement	0 °C à +40 °C
Température de stockage de la batterie	-20 °C à +60 °C

FOIRE AUX QUESTIONS - Sensor Bp Kärcher

Comment assembler l'aspirateur Sensor Bp ?

Insérez l'ensemble de la poignée dans le guide de la poignée et fixez-le avec les vis M5x30 fournies. Placez le compartiment du filtre sur la tête motrice en alignant le raccord d'étanchéité. Ouvrez la fermeture à glissière, puis vissez la plaque inférieure avec une vis M5x30. Enfin, insérez la batterie par le côté droit jusqu'au déclic.

Comment installer le sac filtrant ?

Insérez les guides du sac filtrant dans les réceptacles, puis basculez le sac vers le haut jusqu'à ce qu'il s'enclenche dans le loquet. Assurez-vous que le sac est bien suspendu et droit. Fermez ensuite la fermeture à glissière en déplaçant les curseurs vers le haut.

Comment retirer et remplacer la batterie ?

Actionnez le grand levier de déverrouillage à l'arrière de l'aspirateur : la batterie se déverrouille et sort légèrement. Retirez-la avec les deux mains et placez-la sur une surface stable. Pour la remettre, insérez-la côté contact en premier, poussez jusqu'au déclic sonore. Le levier revient automatiquement en position.

Comment régler la hauteur de la brosse ?

Tournez la molette de réglage située sur le côté droit de la tête motrice. Quatre positions sont disponibles : position 1 pour les moquettes à faible velours (engagement maximal), position 4 pour les moquettes à long velours (engagement minimal). Commencez par la position 2 pour un équilibre optimal.

Que faire si l'aspirateur ne se met pas en marche ?

Vérifiez d'abord que la batterie est correctement insérée et qu'elle est chargée. Si le problème persiste, retirez la batterie et réinsérez-la. Assurez-vous que l'interrupteur marche/arrêt (pédale) est actionné. Si l'aspirateur ne démarre toujours pas, contactez un service agréé.

Comment nettoyer le rouleau-brosse ?

Éteignez l'appareil et retirez la batterie. Appuyez sur le bouton marqué 'PRESS' pour déverrouiller le bloc de roulement, puis faites pivoter celui-ci vers le bas. Retirez le rouleau-brosse en tournant légèrement dans le sens horaire. Retirez les fils ou cheveux enroulés. Remontez en suivant les étapes inverses.

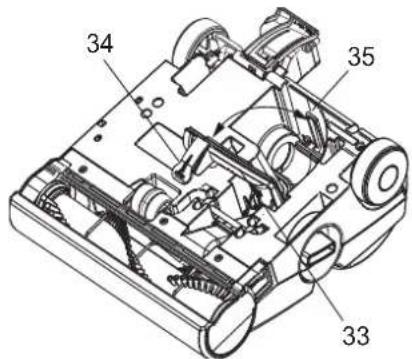

Comment éliminer un blocage ?

Si l'aspiration est faible ou la brosse bloquée, ouvrez le couvercle du conduit d'air sous la tête motrice en relâchant le loquet. Retirez tout bouchon dans le canal. Vérifiez aussi le compartiment du filtre en dévissant la vis de jonction et en séparant la tête motrice du compartiment. N'utilisez pas d'objets durs pour déboucher.

Quelles sont les consignes de sécurité importantes ?

Lisez toutes les instructions avant utilisation. Débranchez la batterie avant tout entretien. N'utilisez pas l'aspirateur à l'extérieur ou sur surfaces humides. Ne pas aspirer de matières brûlantes. Tenez les enfants à l'écart. Rangez l'appareil dans un endroit sec. Utilisez uniquement le chargeur fourni.

Comment recharger la batterie ?

Retirez la batterie de l'aspirateur et branchez-la sur le chargeur rapide Kärcher 36/60 fourni. La charge s'effectue sur une prise standard 120 V, 60 Hz. En fin de charge, débranchez le chargeur. Stockez la batterie dans un endroit sec à température ambiante.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles auprès des revendeurs agréés Kärcher. Commandez les pièces avec le modèle et le numéro de série de votre appareil. Références courantes : pack de filtres (8.645-209.0), rouleau-brosse (8.600-495.0), batterie (2.445-075.0), chargeur (2.445-053.0).

MODE D'EMPLOI Sensor Bp Kärcher

Après avoir terminé votre travail, le Power Pack doit être retiré de la machine et rechargé afin de gardez votre SENSOR Bp toujours prêt à l'emploi.

Mode d'emploi (Français)

Modèle: 9.877-937.0

Sensor Bp Pack *UL

Du numéro de série. CC0597289

Si le numéro de série ne figure pas dans la liste, contactez le fabricant

Modèle : ____

Date d'achat : ____

Numéro de série : ____

Détaillant : ____

Adresse : ____

Numéro de téléphone : ____

Représentant commercial: ____

Enregistrement de la garantie

Merci d'avoir acheté un produit Kärcher North America. L'enregistrement de la garantie est facile et rapide. Votre enregistrement nous permettra de mieux vous servir tout au long de la durée de vie de votre produit.

Pour enregistrer votre produit, consultez :

http://warranty.karcherna.com

Pour l'assistance client:

1-800-444-7654

KÄRCHER

Étiquette de données de la machine ..... 2

Table des matières .... 3

Sécurité

CONSIGNES DE SÉCURITÉ IMPORTANTES .. 4

MESURES DE SÉCURITÉ IMPORTANTES .... 5

Électrique - Chargeur 6

Comment utiliser ce manuel....7

Opération

Champ d'application 8

Pièces de Rechange....8

Éléments de raccord et de fonctionnement ..... 9

Assemblage 9

Installation du Sac Filtrant. 10

Retrait et Remplacement du Sac 10

Utilisation du SENSOR Bp ..... 11

Réglage de la hauteur de la brosse ..... 11

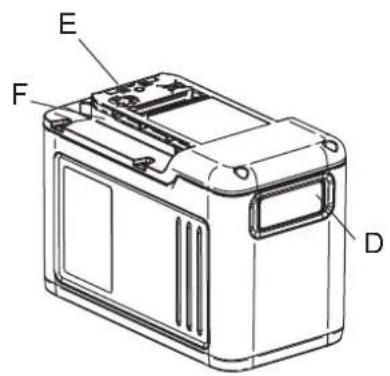

Montage et retrait des unités Kärcher Battery Power+....12

Entretien

Entretien et maintenance 13

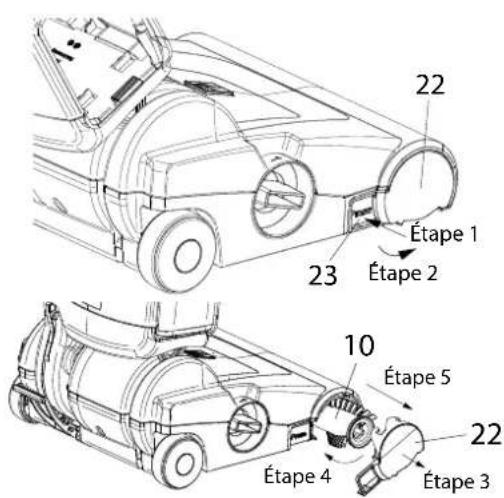

Retrait du rouleau-brosse ..... 13

Élimination des blocages 13

Dépannage et soutien....14

Données techniques ..... 14

CONSIGNES DE SÉCURITÉ IMPORTANTES

Lorsque vous utilisez cette machine, les précautions de base doivent toujours être suivies, notamment :

LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CETTE MACHINE.

▲ AVERTISSEMENT:

Pour réduire les risques d'incendie, de choc électrique ou de blessure:

1. Empêcher tout démarrage involontaire. Assurez-vous que l'interrupteur est en position d'arrêt avant de brancher le bloc-batterie, de ramasser ou de transporter l'appareil. Porter l'appareil avec le doigt sur l'interrupteur, ou mettre sous tension un appareil dont l'interrupteur est activé, est une source d'accidents.
2. Débranchez le bloc-batterie de l'appareil avant d'effectuer tout réglage, de changer d'accessoire ou de ranger l'appareil. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'appareil.
3. Rechargez uniquement avec le chargeur spécifié par le fabricant. Un chargeur adapté à un type de bloc-batterie peut créer un risque d'incendie lorsqu'il est utilisé avec un autre bloc-batterie.
4. N'utilisez les appareils qu'avec les blocs-batterie spécifiquement désignés. L'utilisation de tout autre bloc-batterie peut entraîner un risque de blessure et d'incendie.
5. Lorsque le bloc-batterie n'est pas utilisé, tenez-le à l'écart d'autres objets métalliques, comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou d'autres petits objets métalliques qui peuvent établir une connexion d'une borne à une autre. La mise en court-circuit des bornes de la batterie peut provoquer des brûlures ou un incendie.
6. Dans des conditions abusives, du liquide peut être éjecté de la batterie; évitez tout contact. En cas de contact accidentel, rincez à l'eau. Si le liquide entre en contact avec les yeux, consultez aussi un médecin. Le liquide éjecté de la batterie peut provoquer des irritations ou des brûlures.
7. N'utilisez pas un bloc-batterie ou un appareil qui est endommagé ou modifié. Les piles endommagées ou modifiées peuvent avoir se comporter de manière imprévisible et provoquer un incendie, une explosion ou un risque de blessure.
8. N'exposez pas un bloc-batterie ou un appareil au feu ou à une température excessive. L'exposition au feu ou à une température supérieure à 130°C peut provoquer une explosion.
9. Suivez toutes les instructions de charge et ne chargez pas le bloc-batterie ou l'appareil en dehors de la plage de température spécifiée dans les instructions. Une charge inappropriée ou à des températures hors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie.
10. L'entretien et les réparations doivent être effectués par du personnel qualifié. N'utiliser que des pièces de rechange identiques. Cette démarche permettra de garantir la sécurité du produit.
11. Ne modifiez pas et ne tentez pas de réparer l'appareil ou le bloc-batterie (le cas échéant), sauf si cela est indiqué dans les instructions d'utilisation et d'entretien.
    12 Placez les cordons des autres appareils hors de la zone à nettoyer.
12. N'utilisez pas l'aspirateur dans une zone où il y a des bougies allumées ou des objets fragiles sur le sol à nettoyer. N'utilisez pas l'aspirateur dans une pièce où se trouvent des bougies allumées sur des meubles que l'aspirateur pourrait accidentellement heurter.
13. Ne laissez pas le chargeur branché. Débranchez l'appareil de la prise lorsqu'il n'est pas utilisé ou avant tout entretien.
14. Ne l'utilisez pas à l'extérieur ou sur des surfaces humides.
15. N'utilisez pas l'appareil à proximité d'enfants en bas âge ou endormis. Ne permettez pas qu'il soit utilisé comme un jouet. Une attention particulière est nécessaire lorsqu'il est utilisé par des enfants ou à proximité. Ne laissez pas les enfants s'asseoir sur l'aspirateur.
16. N'utiliser que conformément aux instructions de ce manuel. N'utiliser que les accessoires recommandés par le fabricant.
17. N'utilisez pas l'appareil si la fiche ou le cordon d'alimentation est endommagé. Si l'appareil ne fonctionne pas comme prévu, s'il a été échappé, endommagé, laissé à l'extérieur ou échappé dans l'eau, veuillez le retourner à un centre de service.
18. Ne pas aspirer des choses qui brûlent ou fument, comme des cigarettes, des allumettes ou des cendres chaudes.
19. Ne pas utiliser sans le sac à poussière et/ou les filtres en place. Ne pas laver les filtres.
20. Ne pas insérer d'objets dans les ouvertures. Ne pas utiliser le produit si l'une des ouvertures est obstruée. Retirer la poussière, les peluches et les cheveux, ou tout autre élément pouvant réduire la circulation de l'air.
21. Tenir les cheveux, les vêtements amples, les doigts ou toute autre partie du corps éloignés des ouvertures et des pièces en mouvement. Ne placez pas vos doigts ou d'autres parties du corps sous l'aspirateur, sauf si le bloc-batterie a été retiré.
22. Faire particulièrement attention lors du nettoyage des escaliers.
23. La brosse peut redémarrer de manière inattendue. Pour réduire le risque de blessures causées par les pièces mobiles – Retirez le bloc-batterie avant de procéder à l'entretien.
24. Vérifiez l'absence de blocages d'air ou de défaillances mécaniques dans l'aspirateur avant de le mettre en marche.
25. Conservez l'aspirateur dans un endroit sec à température ambiante. Lorsque l'aspirateur n'est pas utilisé, vous devez retirer le bloc-batterie.

LIRE ET CONSERVER CES INSTRUCTIONS

MESURES DE SÉCURITÉ IMPORTANTES

Cet appareil est conçu pour un usage commercial uniquement !

Les accidents dus à une mauvaise utilisation peuvent uniquement être évités par ceux qui utilisent la machine. Pour se prémunir contre les blessures, les précautions de sécurité de base doivent être observées, notamment:

Lisez et suivez toutes les consignes de sécurité.

AVERTISSEMENT:

Un choc électrique peut se produire si vous utilisez la machine à l'extérieur ou sur des surfaces humides.

L'aspirateur est conçu pour être sûr lorsqu'il est utilisé pour exécuter des fonctions de nettoyage. En cas d'endommagement de pièces électriques ou mécaniques, l'aspirateur doit être réparé par un centre de service compétent avant d'être utilisé afin d'éviter de causer des dommages supplémentaires à la machine ou des blessures corporelles à l'utilisateur.

Observez les précautions suivantes :

Ne faites pas passer le nettoyant sur le cordon d'alimentation d'autres appareils.

Ne laissez pas tomber la batterie

Les piles dont le boîtier est endommagé sont suspectes et ne doivent plus être utilisées. Remplacez-les dès que possible.

Votre aspirateur produit une aspiration et contient une brosse rotative. Pour éviter des blessures corporelles résultant de l'aspiration ou des pièces mobiles, la brosse de l'aspirateur ne doit pas être placée contre ou à proximité des vêtements amples, des bijoux, les cheveux ou les surfaces corporelles pendant l'utilisation de l'aspirateur. L'aspirateur ne doit pas être utilisé pour nettoyer des vêtements pendant qu'ils sont portés. Tenir les enfants éloignés lorsque la machine est en fonctionnement.

Si elle est utilisée sur un tapis à poils longs ou un tapis avec un rembourrage épais, éteignez l'appareil lorsque la poignée est en position verticale.

N'utilisez pas votre aspirateur dans les endroits où des vapeurs ou de la poussière inflammable(s) et/ou explosive(s) sont présentes, afin d'éviter les risques d'incendie ou d'explosion. Certains liquides de nettoyage peuvent produire de telles vapeurs. Les superficies sur lesquelles des liquides de nettoyage ont été utilisés doivent être complètement séchées et bien aérées avant d'être aspirées.

Pour éviter tout risque d'incendie, n'aspirez pas des allumettes, des cendres de cheminée ou des éléments qui fument.

Gardez votre zone de travail bien éclairée pour éviter de ramasser des matériaux nocifs (tels que les liquides, des objets tranchants ou des substances incandescentes) et pour éviter de trébucher.

Soyez prudent lorsque vous utilisez l'aspirateur sur des surfaces irrégulières telles que les escaliers, car la chute de l'aspirateur peut causer des blessures corporelles et/ou des dommages mécaniques. Un rangement adéquat de la machine dans un endroit à l'écart immédiatement après usage permettra également d'éviter les accidents causés par le trébuchement sur l'aspirateur.

Rangez votre aspirateur à l'intérieur, dans un endroit frais et sec, pas exposé aux intempéries afin d'éviter un choc électrique et/ou d'endommager l'aspirateur.

Exercez un contrôle rigoureux pour éviter les blessures lors de l'utilisation de l'aspirateur à proximité des enfants ou lorsqu'un enfant est autorisé à utiliser l'aspirateur. Ne laissez pas les enfants jouer avec l'aspirateur et ne laissez jamais l'aspirateur sans surveillance avec la batterie installée.

CONSERVEZ CES INSTRUCTIONS

Électrique - Chargeur

Aux États-Unis et au Canada, la machine fonctionne sur un circuit électrique c.a. standard de 15 A et 115 V. Les caractéristiques d'intensité, de fréquence et de tension se trouvent sur la plaque signalétique de chaque chargeur. L'utilisation d'une tension supérieure ou inférieure à celle indiquée sur l'étiquette de données endommagera gravement le chargeur.

Ce manuel contient les sections suivantes:

• Sécurité
• Comment utiliser ce manuel
- Opérations
- Entretien
- Liste des pièces

La section COMMENT UTILISER CE MANUEL vous dira comment trouver des informations importantes pour commander les pièces de rechange correctes.

Les pièces peuvent être commandées auprès des revendeurs agréés. Lorsque vous passez une commande de pièces, le modèle de la machine et le numéro de série de la machine sont importants. Consultez la case DONNÉES DE LA MACHINE qui est remplie lors de l'installation de votre machine. La case DONNÉES DE LA MACHINE se trouve sur la deuxième de couverture de ce manuel.

Le modèle et le numéro de série de votre machine se trouvent sur l'arrière-inférieur de la machine.

Symboles utilisés dans ce manuel :

1,2,3 Numéros d'articles avec référence dans le texte et les listes

A, B Ordre des étapes de travail

1, 2,...Ordre des étapes de fonctionnement

La section SÉCURITÉ contient des informations importantes concernant les utilisations dangereuses ou risquées de la machine. Les catégories de risques identifiés comprennent des risques qui pourraient endommager le produit, provoquer des blessures corporelles ou des blessures graves entraînant la mort.

La section OPÉRATIONS familiarise l'opérateur avec le fonctionnement et les fonctions de la machine.

La section ENTRETIEN contient les mesures d'entretien préventif pour maintenir la machine et ses composants en bon état. Elles sont énumérées dans cet ordre général:

• Entretien et soins
• Retrait du rouleau brosse
• Suppression du blocage
  • Dépannage

La section LISTE DES PIÈCES contient des illustrations des pièces assemblées et la liste des pièces correspondantes. Les listes de pièces comprennent un certain nombre de colonnes informatives :

• ITEM - la colonne se réfère au numéro de référence sur l'illustration des pièces.
• PART NO.- cette colonne indique le numéro de pièce de la pièce.
• REF NO. - cette colonne indique la quantité de la pièce utilisée dans cette section de la machine.
• DESCRIPTION – la colonne contient une brève description de la pièce.
• NOTES—colonne pour les informations non traitées par les autres colonnes.

REMARQUE : Si un kit d'entretien ou kit optionnel est installé sur votre machine, conservez soigneusement les INSTRUCTIONS DU KIT accompagnant le kit. Il contient les numéros des pièces de rechange nécessaires pour commander de nouvelles pièces.

REMARQUE : La référence du manuel se trouve dans le coin inférieur droite de la couverture.

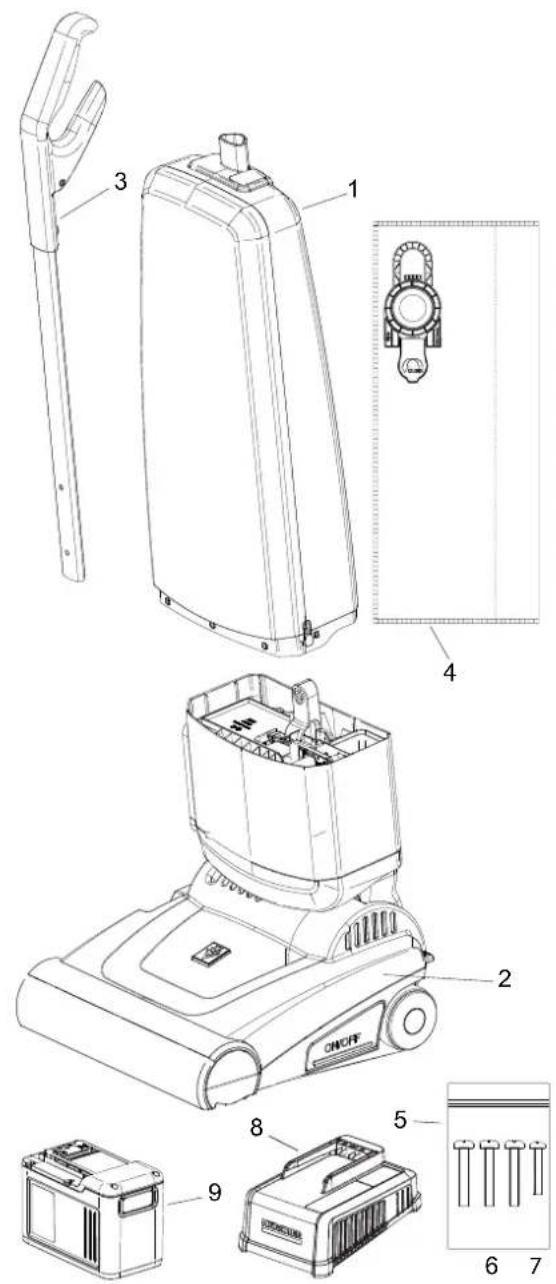

Contenu de la boîte:

1. Compartiment du filtre
2. Tête motrice
3. Assemblage de la poignée et du tube de la poignée
4. Sac filtrant 1X
5. Jeu de vis avec:
6. Vis à tête cylindrique 3x M5x30, Phillips
7. Vis à tête cylindrique 1x M4x10, Phillips "pièce détachée"

Toujours emballé séparément :

1. Karcher Chargeur rapide 36/60 120 V, 60 Hz
2. Kärcher Battery Power+ 36/75, 36 V, 7.5Ah

Veuillez vérifier qu'il ne manque aucune pièce. Si quelque chose manque, veuillez vérifier le matériel d'emballage et le sac en polyéthylène avec les documents.

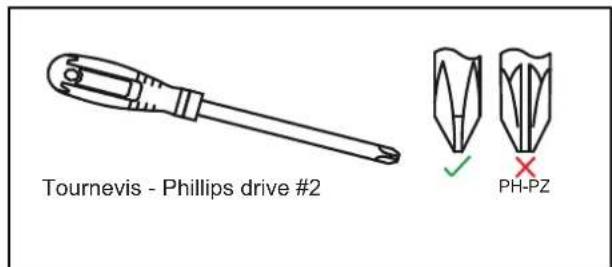

Pour l'assemblage et certaines tâches d'entretien, vous aurez besoin d'un tournevis à tête Phillips de taille PH2.

Cet outil n'est pas contenu dans le jeu founi!

Pièces de Rechange

A. 8.645-209.0 Pack de filtres 10 sacs
B. 8.600-495.0 Brosse Rouleau 31 cm (12")
C. 2.445-075.0 Kärcher Battery Power+36/75, 36 V, 7.5Ah
D. 2.445-053.0 KÄRCHER Chargeur rapide 36/60, 120 V, 60 Hz

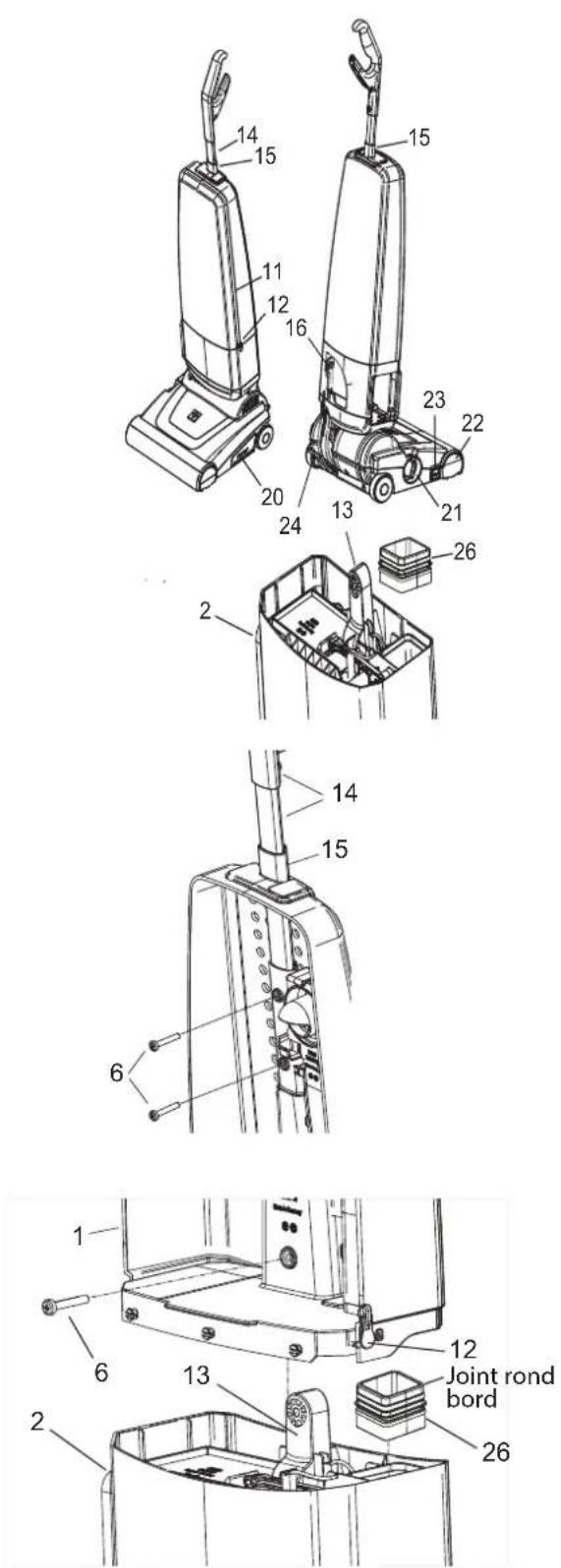

Éléments de raccord et de fonctionnement

1. Rouleau-brosse
2. Fermeture à glissière
3. Curseurs
4. Dispositif de raccordement
5. Assemblage de la poignée et du tube de la poignée
6. Guide de la poignée
7. Levier de déverrouillage de la batterie
8. Interrupteur marche/arrêt
9. Brosse de réglage de la hauteur
10. Couvercle de la brosse, côté droit
11. Bouton de déblocage du bloc de roulement
12. Pédale
13. Raccordement du sac filtrant
    26 Adaptateur d'étanchéité

Assemblage

L'ensemble de la poignée (14) doit être inséré dans la partie inférieure du guide (15) (déjà assemblé avec le boîtier du sac filtrant) et sera fixé avec les deux vis M5x30 restantes (6).

Remarque : le couvercle du sac à poussière ne peut pas être retiré complètement. Il n'a pas été montré dans les illustrations uniquement pour améliorer la clarté!

S'il n'est pas déjà installé dans la tête d'alimentation, insérez d'abord le côté inférieur avec un joint large de 86455340 (75147) l'adaptateur d'étanchéité (26) dans la tête motorisée comme illustré. Assurez-vous que le caoutchouc large ne s'enroule pas lors de l'insertion.

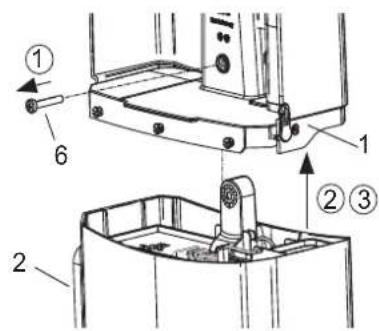

Placez le compartiment du filtre (1) sur tête motrice (2) de manière à ce que la pièce de raccordement (13) passe dans l'ouverture correspondante tout en insérant le bord d'étanchéité rond de l'adaptateur d'étanchéité dans le canal d'air du compartiment du filtre (1). Ouvrez la fermeture à glissière (11) du compartiment du filtre en déplaçant les deux curseurs (12) à fond vers le bas, vers la droite et vers la gauche. Assurez-vous que les deux extrémités de la fermeture éclair atteignent directement la partie en plastique. Ils ne doivent pas être pliés ou saillants. Puis appuyez la plaque inférieure du boîtier du filtre avec le plat de votre main et secouez-la légèrement ou déplacez le pré-installé poignée pour simplifier le montage.

Pour le raccordement final des ensembles principaux, une des vis M5x30 (6) du le sac à vis (5) est utilisé. Il devrait maintenant être facile de le pousser de quelques millimètres dans le trou puis engagez-vous avec le fil inséré par l'arrière.

Couvercle du sac filtrant non illustré

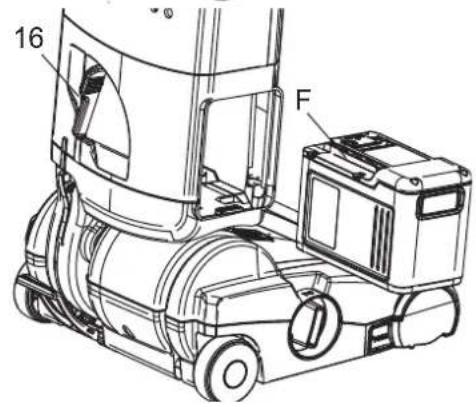

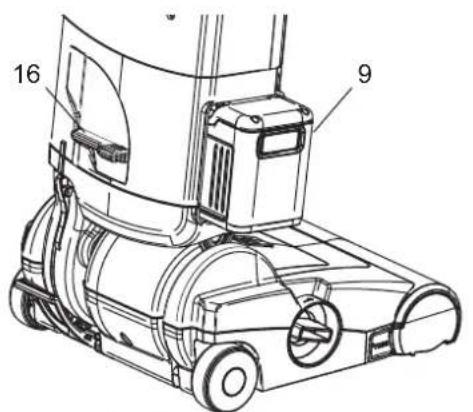

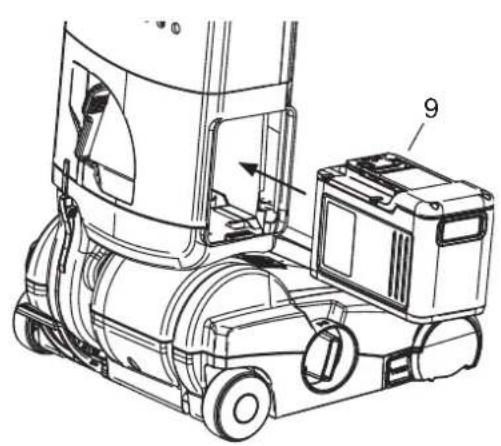

Ensuite, insérez le bloc d'alimentation (9) par le côté droit dans l'appareil. Poussez jusqu'à ce que vous sentiez et entendiez clairement qu'il s'engage. Le bloc-batterie sera maintenant relié mécaniquement et électriquement à l'appareil. Pour une description plus détaillée du montage et du démontage, veuillez vous référer à la section "Montage et démontage des unités Kärcher Battery Power+".

Installation du Sac Filtrant

Insérez d'abord les guides (38a) du sac filtrant (4) fourni dans les réceptacles (38b). Faites-les ensuite basculer vers le haut jusqu'à ce qu'ils s'enclenchnt dans le loquet (36). Le sac filtrant se branche automatiquement sur le connecteur (25) du guidage d'air.

Veillez à ce que le sac filtrant soit bien suspendu et droit dans l'appareil pour garantir une puissance d'aspiration et une collecte maximale de la poussière.

Déplacez ensuite les deux curseurs (12) de la fermeture à glissière vers le haut du boîtier du sac filtrant.

Retrait et Remplacement du Sac

Soulevez légèrement le loquet (36) avec le pouce et tirez la poignée (37) simultanément.

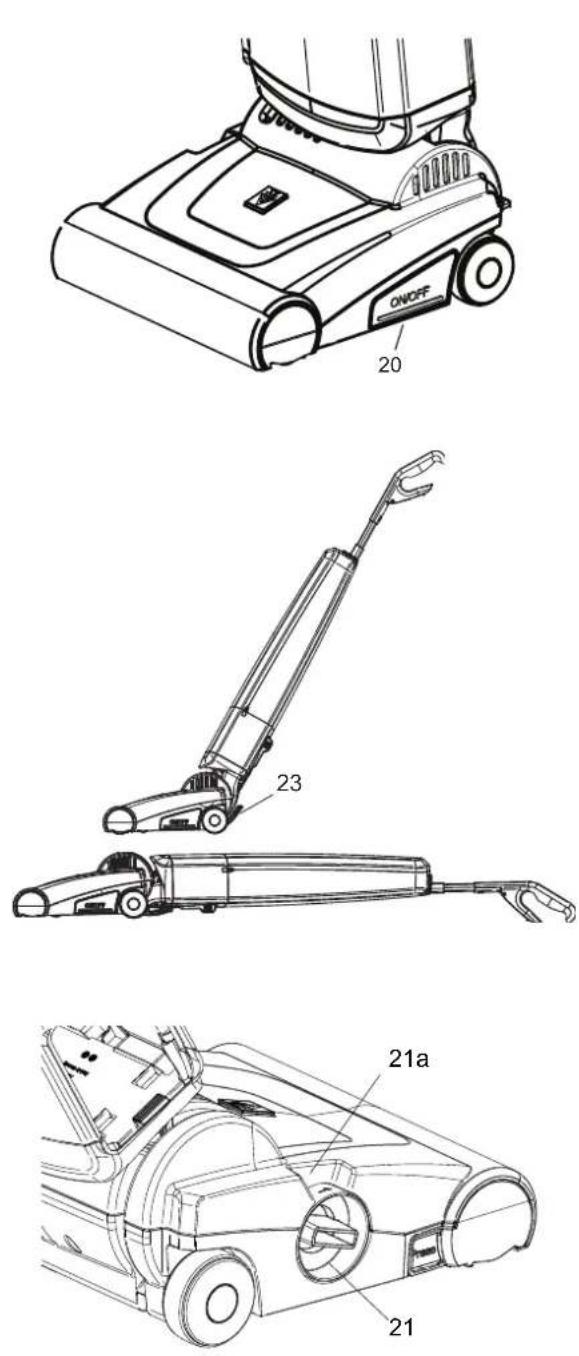

Utilisation du SENSOR Bp

SENSOR Bp est également doté de nombreuses caractéristiques bien connues des aspirateurs verticaux KARCHER.

L'interrupteur marche/arrêt (20) est situé sur le côté gauche du tête motrice et est conçu pour être actionné avec le pied. Une légère poussée suffira à faire démarrer le moteur, une autre poussée l'arrêtera.

Avant de mettre l'aspirateur en marche, tenez fermement la poignée, sinon la partie supérieure risque de basculer vers l'arrière! Appuyez d'abord sur la pédale (23).

Ensuite, la machine peut être inclinée dans une position de travail confortable. Pour le nettoyage sous les meubles ou sur les tissus d'ameublement, la partie supérieure peut être inclinée vers l'arrière (jusqu'à 180°). L'espace de travail ne sera limité que par la hauteur de la machine.

Pendant les pauses ou après avoir terminé le travail, il est obligatoire de pousser le boîtier du sac filtrant vers le haut jusqu'à ce que la pédale s'enclenche de manière tactile et audible. Ce n'est qu'ensuite que l'appareil peut être placé en toute sécurité sur une surface solide.

Après avoir terminé votre travail, le Power Pack doit être retiré de la machine et rechargé afin de gardez votre SENSOR Bp toujours prêt à l'emploi.

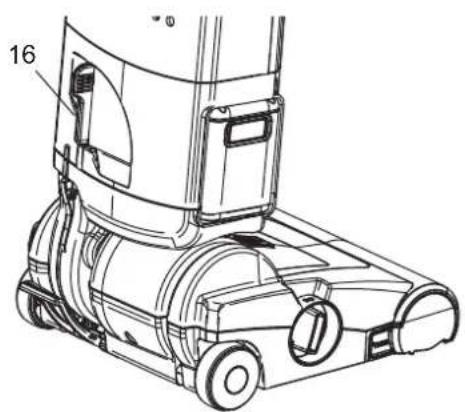

Réglage de la hauteur de la brosse

Afin d'obtenir un résultat de nettoyage optimal, la brosse de votre SENSOR Bp peut être réglée en hauteur sur quatre niveaux. La molette de réglage (21) située sur le côté droit du tête motrice est prévue à cet effet. Ces réglages sont possibles :

1. L'engagement le plus important dans la moquette, également pour les moquettes à faible hauteur de velours.
2. Haute performance de balayage, mais peut-être une usure plus rapide du rouleau-brosse. Aussi, pour les moquettes à hauteur moyenne de velours.
3. Performance inférieure de balayage. De même, pour les moquettes dont le velours est plus haut.
4. Engagement le plus faible dans la moquette, également pour les moquettes à velours long.
   Les numéros indiqués ci-dessus seront également affichés au-dessus de le régleur (21a) en fonction du réglage de la hauteur ajustement.
   Ces options de réglage permettent d'obtenir un équilibre optimal entre la protection des matériaux, la force de poussée requise et l'usure du rouleau-brosse l'usure ainsi que le temps de fonctionnement de la batterie peuvent être remplacés. Si la performance de nettoyage n'est pas suffisante, même en position 1, le rouleau-brosse est usé et doit être remplacé.
   Pour plus de détails, reportez-vous à la section "Entretien et maintenance". Il a été prouvé qu'il est judicieux de commencer par la position "2" et de passer aux réglages de déviation en fonction du besoin ou des conditions sur place.

Montage et retrait des unités Kärcher Battery Power+

Avec le grand levier de déverrouillage (16) situé à l'arrière de l'aspirateur, l'unité Battery Power+ (9) sera déverrouillée et poussée un peu hors de sa fixation. Elle revient en position de fonctionnement après l'installation correcte d'une unité Battery Power+. Veuillez tenir compte du poids relativement important des unités Battery Power+ lorsque vous les retirez. Il existe un risque de blessure ou de préjudice fatal et irréparable à l'appareil en cas de chute.

L'unité Battery Power+ doit être retirée de l'appareil avec les deux mains, puis placée sur une surface sûre et stable (par exemple, une table, un établi, etc.). Si le travail est terminé ou si la batterie est vide, elle peut être rechargée directement.

Le remplacement de la batterie de l'unité Power+ s'effectue dans l'ordre inverse et doit, pour votre sécurité, toujours être effectué avec les deux mains.

Veuillez noter que l'unité Battery Power+ doit être insérée dans votre SENSOR Bp avec le côté contact (E) en premier. Sinon, elle ne se verrouillera pas correctement dans la fixation et l'appareil ne fonctionnera pas.

Si le bloc-batterie ne peut pas être inséré correctement, vérifiez que les guides internes sont alignés avec les guides (F) sur le dessus de la batterie.

Le panneau d'affichage (D, Display) de l'unité Battery Power+ doit toujours rester visible. Après avoir inséré l'unité jusqu'à ce qu'elle ne puisse plus basculer, poussez-la davantage avec votre main plate sur le côté avant jusqu'à ce que la position finale soit indiquée par un signal sonore clair "Clic".

Maintenant, l'unité Battery Power+ est positionnée en toute sécurité dans l'appareil et les contacts électriques sont correctement raccordés.

Dans le même temps, le levier de déclenchement (16) revient automatiquement dans sa position de fonctionnement.

Entretien et maintenance

Avant d'effectuer tout entretien ou nettoyage, éteignez l'appareil et retirez la batterie.

Retrait du rouleau-brosse

Pour retirer le rouleau-brosse du bloc moteur, appuyez fermement sur le bouton marqué « PRESS » (23). Vous pouvez maintenant faire pivoter le bloc de roulement (22) vers le bas et le retirer. Tournez légèrement le rouleau-brosse (10) dans le sens horaire et retirez-le. Il a été prouvé qu'une bonne pratique consiste à vérifier régulièrement que le rouleau-brosse ne contient pas de fils ou de cheveux enroulés et de veiller à les retirer.

Élimination des blocages

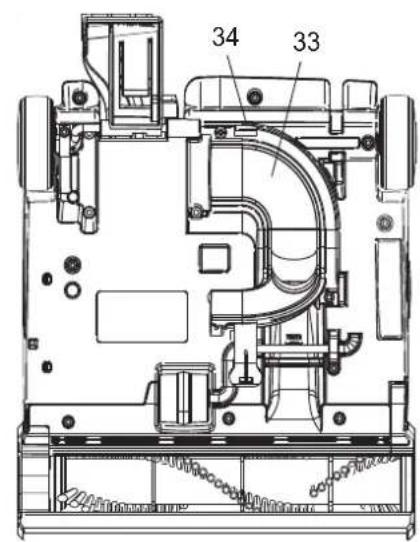

Si vous ne constatez qu'un léger effet d'aspiration ou si la brosse est bloquée, il se peut que le passage d'air soit obstrué. Sur le côté inférieur du tête motrice, le couvercle (33) du conduit d'air peut être ouvert en relâchant le loquet (34) afin de déboucher le canal d'air. Assurez-vous qu'il n'y a pas de bouchon sous ce couvercle ou dans les transitions vers le canal de la brosse et la turbine.

Lorsque vous fermez le couvercle (33), assurez-vous que le loquet (34) s'enclenche correctement dans le trou de verrouillage (35).

Si vous soupçonnez un blocage ou une obstruction dans le compartiment du filtre (voir les photos de la page 9), retirer la batterie, retirez la vis (6) et séparez le tête motrice (2) et le compartiment du filtre (1). Le canal d'air dans le compartiment du filtre peut être vérifié facilement par le bas. N'essayez pas d'ouvrir le canal d'air dans le compartiment du filtre. Si les loquets se brisent, la machine ne fonctionnera plus correctement.

En aucun cas, les blocages ou les obstructions ne doivent être nettoyés à l'aide de bâtons ou d'autres outils durs ou solides. Des dommages seraient très probables.

Couvercle du sac filtrant non représenté.

Dépannage et soutien

Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur de l'appareil.

Si un dysfonctionnement ne peut être résolu à l'aide des remarques ci-dessous, demandez une assistance à votre revendeur ou à un autre membre du personnel de service agréé.

La machine ne se met pas en marche	Vérifiez si le positionnement de l'unité Battery Power+ est correct. Si nécessaire, retirez-le et remettez-le dans la machine
	Vérifier l'état de charge de l'unité Battery Power+
La puissance d'aspiration diminue	Vérifiez s'il y a des blocages ou des obstructions
	Vérifier l'état de charge de l'unité Battery Power+
Pas ou peu d'aspiration détectée	Vérifiez s'il y a des blocages ou des obstructions
	Vérifier l'état de charge de l'unité Battery Power+
La machine s'éteint pendant le fonctionnement	Vérifier l'état de charge de l'unité Battery Power+
	Vérifiez s'il y a des blocages ou des obstructions

Données techniques

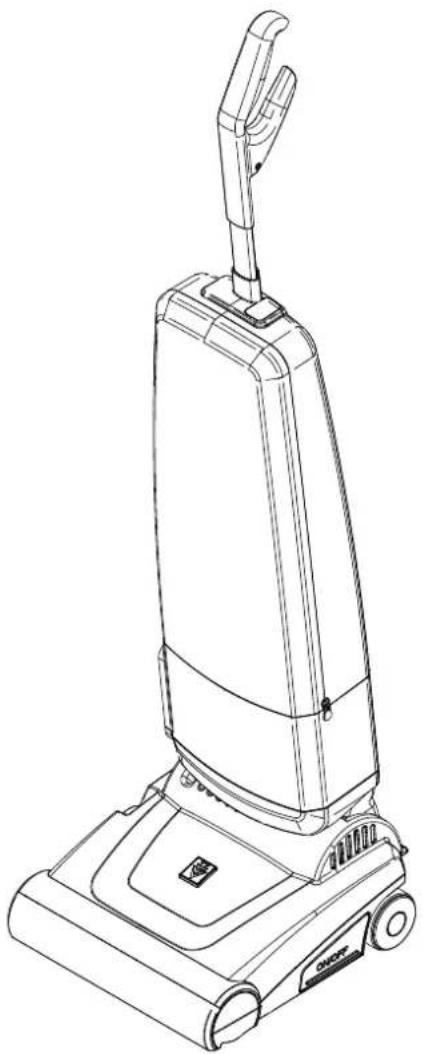

		SENSOR Bp
Alimentation électrique Unités
Tension nominale Kärcher Battery Power+ V DC 36
La température ambiante de stockage de la batterie	°C	-20 - 60
	°F	-4 - 140
Classe de protection III. SELV
Données techniques
Volume du sac filtrant litres / gallons 5.5l, 1.45 US liq. Gal.
Moteur	V	36V
Mesures et poids
Poids de travail typique avec batterie kg / lbs 7.99 / 10.2 with 2.445-075.0
Longueur mm / pouces 360mm, 14.2"
Largeur mm / pouces 310mm, 12.2"
Hauteur	mm / pouces 1160mm, 45.6"
Réglage au sol		Mécanique
Entraînement des brosses		Courroie crantée
Vitesse des brosses	rpm	2500
Largeur de travail :	mm /pouces	308mm / 12"
Conditions environnantes
Plage de température de fonctionnement :	°C	0 - +40
	°F	31 - 104
Modifications techniques de réserve

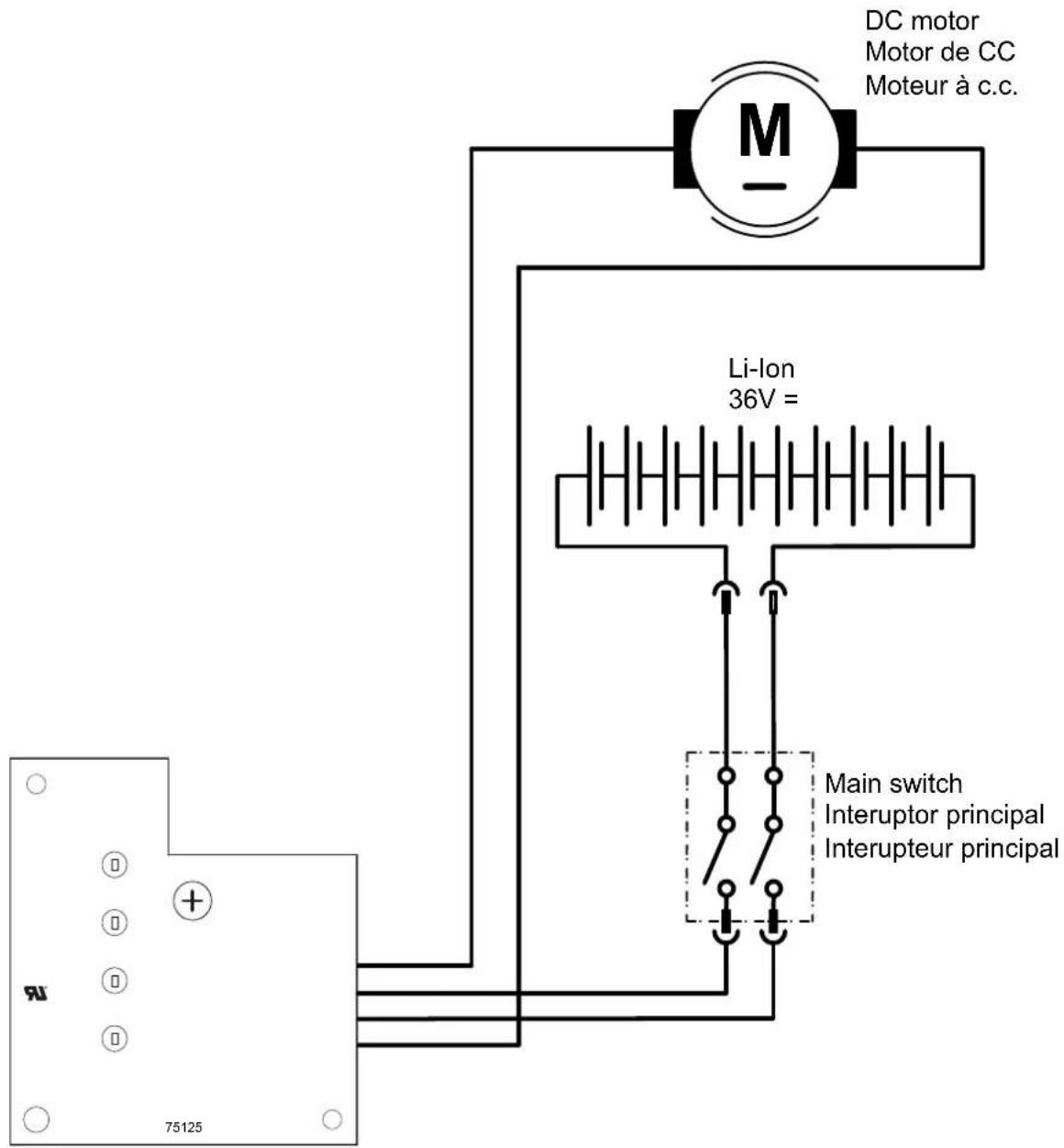

PCB
Tarjeta de cicuito impresso
Circuit imprimé
