Vitamina 8 - Hotte Airforce - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Vitamina 8 Airforce au format PDF.
| Type de produit | Hotte aspirante |
| Marque | Airforce |
| Modèle | Vitamina 8 |
| Alimentation électrique | 230 V ~ 50 Hz (vérifier étiquette interne) |
| Longueur du câble d'alimentation | 1250 mm |
| Distance de sécurité minimale | 60 cm (table de cuisson électrique), 60 cm (mixte/gaz) |
| Nombre de vitesses | 4 (dont une temporisée 7 min si débit >650 m³/h) |
| Éclairage | LED (remplacement uniquement par SAV) |
| Fonctions spéciales | Minuterie (5/10/20 min), capteur de chaleur automatique, arrêt automatique après 4 h |
| Télécommande | Radio fréquence (affiliation et changement de code possibles) |
| Indicateur de saturation des filtres | Filtre métallique : 40 h, filtre à charbon : 120 h |
| Entretien filtres métalliques | Nettoyage mensuel (main ou lave-vaisselle cycle court) |
| Entretien filtre à charbon | Remplacement tous les 6 mois (non lavable) |
| Nettoyage extérieur | Chiffon imbibé d'alcool dénaturé ou détergent neutre sans abrasif |
| Consignes de sécurité | Débrancher avant entretien, ne pas flamber sous la hotte, respecter distances, aération si utilisation simultanée d'autres appareils à combustion |
| Installation | Version aspirante (évacuation extérieure) ou filtrante (avec filtre à charbon) |
| Matériaux | Acier inoxydable, verre (selon modèle) |
| Normes | Conforme DEEE, CEI 61591 |
FOIRE AUX QUESTIONS - Vitamina 8 Airforce
Questions des utilisateurs sur Vitamina 8 Airforce
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice Vitamina 8 - Airforce et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Vitamina 8 de la marque Airforce.
MODE D'EMPLOI Vitamina 8 Airforce
FR Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
L'appareil peut être utilisé par les enfants de moins de 8 ans et par les personnes aux capacités physiques, sensorielles ou mentales réduites, sans expérience ou sans les connaissances nécessaires, à condition qu'elles soient sous surveillance, et après avoir lu les instructions d'utilisation de l'appareil en toute sécurité, et que les utilisateurs aient conscience des dangers inhérents à l'appareil. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien pouvant être effectués par l'utilisateur ne doivent pas être exécutés par les enfants sans surveillance. Ne jamais utiliser la hotte avant que la grille ne soit correctement montée !
Les parties accessibles peuvent atteindre de hautes températures lors de l'utilisation de la table de cuisson.
L'air ne doit pas être évacué dans un conduit d'évacuation de fumées produites par des appareils à combustion de gaz ou d'autres combustibles. Une aération appropriée de la pièce doit toujours être prévue lorsque la hotte aspirante est utilisée simultanément à d'autres appareils utilisant du gaz ou d'autres combustibles. Il est strictement interdit de flamber des aliments sous la hotte. L'utilisation de flamme nue risque d'endommager les filtres et peut provoquer des incendies : elle doit donc toujours être évitée. Les fritures doivent être effectuées sous contrôle afin d'éviter que l'huile surchauffée s'enflamme. Respectez rigoureusement les prescriptions des règlements des autorités locales compétentes quant aux consignes techniques et de sécurité à adopter pour l'évacuation des fumées.
Cet appareil est labellisé conformément à la Directive Européenne 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). En veillant à ce que ce produit soit détruit en bonne et due forme, l'utilisateur contribue à prévenir les éventuelles conséquences négatives sur l'environnement et la santé.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Si le câble d'alimentation est endommagé, il devra être remplacé par le fabricant ou par son service d'assistance technique ou, dans tous les cas, par une personne ayant une qualification similaire, afin de prévenir tout risque éventuel.
Veuillez consulter les schémas des premières pages avec les références alphabétiques et numériques indiquées dans les instructions. Respectez rigoureusement les instructions indiquées dans ce manuel. Nous déclinons toute responsabilité en cas de problème, dommage ou incendie provoqués à l'appareil dérivant du non-respect des instructions indiquées dans ce manuel.
La fixation de la hotte sur un mur ne pouvant en supporter le poids (ex. placoplâtre) et son encastrement dans un meuble sont déconseillés.
Si vous possédez un plan de cuisson entièrement électrique, la hotte doit être installée a une distance de 60 cm, de 60 cm dans le cas d'un plan de cuisson mixte ou a gaz. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
La hotte est livrée avec une sortie d'air supérieure B pour l'évacuation des fumées vers l'extérieur (Version aspirante A- tube d'évacuation non compris). S'il est impossible d'évacuer les fumées et vapeurs de cuisson vers l'extérieur vous devez utiliser la hotte en version filtrante F en montant 1 filtre à charbons actifs F, les fumées et vapeurs seront recyclées et évacuées par la grille supérieure G.
Assurez-vous qu'un point d'accès au réseau d'alimentation électrique est présent à proximité de la hotte et que l'installation est équipée d'un interrupteur différentiel de 30 mA. La tension de réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. La hotte est équipée d'un câble électrique d'une longueur de 1250 mm avec ou sans fiche : si la fiche est présente, branchez la hotte à une prise conforme aux normes en vigueur et accessible, si la fiche est absente (branchement direct au réseau), appliquez un interrupteur bipolaire aux normes avec distance des contacts en ouverture non inférieure à 3 mm (accessible), cette installation et le branchement doivent être réalisés aux normes par un technicien spécialisé.
Veuillez mettre en route la hotte au minimum sur la 1ère vitesse, lorsque le plan de cuisson fonctionne.
Tests sur les performances du produit réalisés conformément au règlement (EU) N° 65/2014 - Réf. : CEI 61591
On obtient le maximum des performances en positionnant les panneaux mobiles, s'ils sont présents, en position ouverte.
Waarschuwing
Avec l'appareil éteint, la pression de l'une des touches active la commande en mode veille qui, par rétro-éclairage des symboles en blanc, permet à l'utilisateur de voir et de sélectionner la fonction souhaitée. Une nouvelle pression de l'une des touches active la fonction correspondante en éclairant son symbole. Après avoir éteint toutes les fonctions, la commande reste en veille pendant 30 secondes environ puis s'éteint automatiquement.

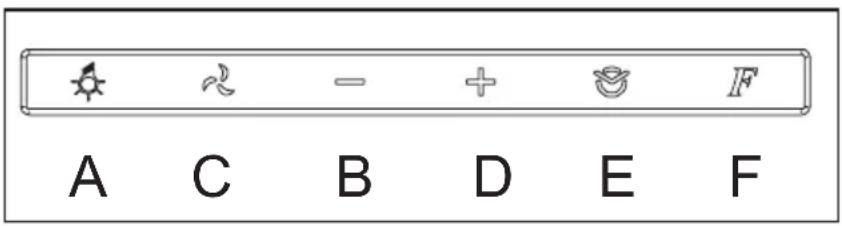

A: Touche lumière ON/OFF : le contact de cette touche éclaire ou éteint les lumières de la hotte.
C: Touche moteur ON/OFF (4 vitesses) : le contact de cette touche met la hotte en marche à la vitesse à laquelle elle a été éteinte. La pression des touches „D“ et „B“ permet de modifier la vitesse (puissance) d'aspiration.
B: Touche de réduction de vitesse (puissance) d'aspiration : le contact de cette touche réduit la vitesse d'aspiration de la hotte.
D: Touche d'augmentation de vitesse (puissance) d'aspiration : le contact de cette touche augmente la vitesse d'aspiration de la hotte.
E: Touche minuterie : au contact de cette touche, quelle que soit la vitesse d'aspiration sélectionnée, la fonction minuterie s'active. Au premier contact, la durée de la minuterie est de 5 minutes, au deuxième contact de 10 minutes et au troisième contact de 20 minutes. Lors de cette phase, la touche E clignote. Pour réinitialiser la minuterie, presser la touche moteur C
F: Touche réinitialisation filtres : au contact de cette touche, l'alerte de saturation du filtre métallique anti-graisse () et de remplacement du filtre à charbon (2) est réinitialisée.
(1) Après 40 heures de fonctionnement de la hotte, le symbole F clignote pour signaler la nécessité de nettoyer les filtres anti-graisse
(2) Après 120 heures de fonctionnement de la hotte, le symbole F s'éclaire pour signaler la nécessité de remplacer les filtres à charbon actif.
Fonction capteur : en effleurant en même temps les touches „B“ et „D“ le capteur s'active. Dans ce mode, la vitesse d'aspiration se règle automatiquement en faisant clignoter par intermittence la touche B+D. Pour repasser en fonctionnement manuel, presser la touche „B“ ou „D“.
Remarque : 4 heures après la dernière pression sur un bouton, la hotte s'éteint automatiquement.
La dernière vitesse est temporisée sur toutes les hottes ayant un débit supérieur à 650 m3/h ; elle a une durée de sept minutes après quoi on revient automatiquement à la dernière vitesse non temporisée.
TSL 3
A
B
Notes générales: les commandes sont sensibles au toucher, pour activer une fonction, il suffit d'appliquer une légère pression sur le rectangle se trouvant sous le symbole.
A.Touche ON/OFF lumière:en effleurant la touche, les lumières de la hotte s'allumeront.
B.Touche ON/OFF moteur: en effleurant la touche, on allume/éteint le moteur d'aspiration.
1.2.3.4. Touche réglage vitesse: en effleurant la touche, la hotte s'allume dans la vitesse d'aspiration sélectionnée.
Fonction Timer En effleurant à nouveau la touche relative à la vitesse sélectionnée, on active le timer pour 5 minutes. Ceci est possible pour les 4 vitesses de fonctionnement. Au terme des 5 minutes, la hotte s'éteint automatiquement.
Saturation filtres à graisse toutes les 40 heures d'utilisation de la hotte, le led B or 3+4 de la touche indique en clignotant lentement que les filtres à graisse doivent être nettoyés.
Saturation filtre au charbon toutes les 120 heures d'utilisation de la hotte, le led B or 3+4 de la touche indique en clignotant rapidement que le filtre au charbon doit être remplacé.
Note: la pression pendant au moins 5 secondes de la touche 3+4 nnulera l'indicateur de saturation des filtres.
Attention! Cette opération doit être effectuée uniquement après avoir réalisé l'entretien des filtres. Fonctionnement automatique au travers du détecteur de chaleur:
La pression simultanée des touches 1 2 déclenche le fonctionnement automatique. Les led des quatre vitesses clignoteront en séquence. Après environ 30 secondes, le détecteur de température activera le moteur en choisissant la vitesse d'aspiration la plus adaptée. Les vitesses varieront selon la température provenant du plan de cuisson.
En appuyant sur la touche B, on retourne au fonctionnement manuel.
Pour un fonctionnement correct il est conseillé de toujours nettoyer le verre du contrôle.
La dernière vitesse est temporisée sur toutes les hottes ayant un débit supérieur à 650 m3/h ; elle a une durée de sept minutes après quoi on revient automatiquement à la dernière vitesse non temporisée.
ELX
La hotte a cinq touches de commandes, qui peuvent être rondes ou ovales selon l'esthétique de la hotte, sans aucune différence
de fonctions.
Illumination: L'interrupteur actionné est de couleur bleue si les touches sont rondes, ou blanche si les touches sont ovales. Reduction de vitesse: L'interrupteur actionné est de couleur verte.
L'interrupteur clignote quand la vitesse est au minimum. Moteur: L'interrupteur actionné est de couleur verte. La hotte démarre à la vitesse à laquelle elle a été éteinte. Quand l'interrupteur clignote, les filtres métalliques doivent être nettoyés. Pour initialiser l'interrupteur, il suffit de l'appuyer pendant quelques secondes.
Augmentation des vitesses: Interrupteur pour augmenter la vitesse de fonctionnement. Actionné, l'interrupteur est de couleur verte
et il clignote quand la vitesse est au maximum. Temporisateur: Quand l'interrupteur du tempori- sateur est actionné, il est de couleur orange si les touches sont rondes, ou rouges
si les touches sont ovales. La hotte s'arrêtera d'elle-même après 10 minutes.
Actionnement Electronique
Les vitesses de fonctionnement sont actionnées automatiquement par un senseur de chaleur. Le senseur de chaleur se trouve
dans la hotte au-dessus du filtre à graisse. Il est indiqué d'utiliser le fonctionnement automatique seulement dans le cas d'utilisation intensive de plusieurs feux ensemble. Le fonctionnement automatique est actionné en appuyant sur les touches de réduction des
vitesses et augmentation des vitesses en même temps. Les trois touches centrales de couleur verte clignoteront après environs
30 sec. La hotte démarre automatiquement et l'interrupteur du temporisateur s'allume.
Le senseur de chaleur règle automatiquement la vitesse en fonction de la température dessous la hotte. Pour passer au fonctionnement manuel, il suffit d'appuyer la touche qui actionne le moteur. Le fonctionnement correct du senseur
de chaleur est influencé par la distance entre la hotte et le plan de cuisson. Plus la distance est grande et plus le senseur de la chaleur perdra sa sensibilité.
La dernière vitesse est temporisée sur toutes les hottes ayant un débit supérieur à 650 m3/h ; elle a une durée de sept minutes après quoi on revient automatiquement à la dernière vitesse non temporisée.
TLC
1: + motor
2: On/Off motor
3: - motor
4: On/Off light
5: Led
Remarque : la LED sur la hotte indique les différentes vitesses : vert 1ère vitesse, orange 2ème vitesse, rouge 3ème vitesse et rouge clignotant 4ème vitesse. La dernière vitesse est temporisée sur toutes les hottes ayant un débit supérieur à 650 m3/h ; elle a une durée de sept minutes après quoi on revient automatiquement à la dernière vitesse non temporisée.
Procédure d'affiliation :
- Coupez l'alimentation de la hotte
- Remettez l'alimentation à la hotte
- Dans les cinq premières cinq secondes, appuyez sur le bouton des lumières et relâchez-le quand les lumières se sont allumées.
- Dans les 5 secondes, appuyez sur la touche moteur et relachez-la
À ce point il faut attendre environ 10 secondes – après quoi il est possible d'utiliser la hotte normalement.
Remarque : la hotte s'éteint automatiquement 4 heures après que le dernier actionnement d'une touche s'est produit.
Dans le cas d'interférence avec d'autres radiocommandes dans le voisinage effectuer la procédure de changement de code.
Dans le cas où il faut changer la télécommande, l'électronique doit être étalonnée de nouveau sur la fréquence de la nouvelle télécommande avec la procédure d'affiliation.
Procédure de génération du nouveau code de télécommande.
La radiocommande est fournie avec des codes prédéfinis. Si l'on désire une nouvelle génération de codes aléatoires il faut suivre la procédure suivante : appuyez sur les deux touches pendant environ 10 secondes, après quoi le LED s'allume, et successivement appuyez de nouveau sur les deux touches (dans un délai de 3 secondes). Trois clignotements du LED indiquent que l'opération a été achevée. Après avoir changé le code de la télécommande il faut effectuer la procédure d'affiliation.
Entitledien
Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle-ci.
Nettoyage
La hotte doit être nettoyée fréquemment tant à l'intérieur (à l'exception de la zone derrière le filtre à graisse) qu'à l'extérieur. Pour le nettoyage, utilisez un chiffon imbibé d'alcool dénaturé ou des détergents liquides neutres. Évitez d'utiliser des produits à base d'abrasifs.
Attention
Le non respect des règles de nettoyage de la hotte, de la substitution et du nettoyage des filtres comporte des risques d'incendie. Nous recommandons donc vivement de respecter ces instructions.
Filtre antigraisse
doit être nettoyé une fois par mois avec un détergent non agressif, à la main ou dans le lave vaisselle à basse température et pendant un cycle court. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.
Filtre à charbon (seulement pour les versions filtrantes)
Le filtre à charbons actifs F n'est ni lavable ni recyclable. En cas d'usage normal, il doit être remplacé tous les 6 mois. Il retient les mauvaises odeurs issues de la cuisson.
Changement de l'ampoule
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
LAMPES À LED
En cas de dysfonctionnement du groupe d'éclairage à leds, contactez le service d'assistance technique pour remplacer la totalité du groupe.
Réduction de l'impact environnemental:
Pour contenir les consommations de l'électroménager, il est conseiller de toujours utiliser la vitesse d'aspiration la plus basse parmi celles les plus adaptées au type de cuisson en cours, de ne pas laisser le dispositif en fonction pour plus de 15 minutes après l'arrêt des feux et de toujours éteindre les lumières si le consommateur s'éloigne de la zone de cuisson.
TSL
