Caractéristiques	Détails
Type d'appareil	Four à micro-ondes
Capacité	26 litres
Puissance	900 watts
Dimensions (L x P x H)	51 x 41 x 30 cm
Poids	15 kg
Fonctionnalités	Décongélation, cuisson rapide, réchauffage
Type de commande	Panneau de contrôle numérique
Matériau de la cavité	Acier inoxydable
Sécurité	Verrouillage de sécurité pour enfants
Consommation énergétique	Classe énergétique A
Accessoires inclus	Plateau tournant, grille
Garantie	2 ans

FOIRE AUX QUESTIONS - GMOS1266SS FRIGIDAIRE

Comment puis-je réinitialiser mon four à micro-ondes FRIGIDAIRE GMOS1266SS?

Pour réinitialiser votre four à micro-ondes, débranchez-le de la prise électrique pendant 5 minutes, puis rebranchez-le.

Pourquoi mon four à micro-ondes ne chauffe-t-il pas?

Assurez-vous que la porte est bien fermée et que l'appareil est correctement branché. Si le problème persiste, il peut s'agir d'un problème avec le magnétron.

Comment nettoyer l'intérieur de mon four à micro-ondes?

Utilisez un mélange d'eau et de vinaigre ou un nettoyant doux. Évitez les produits abrasifs qui pourraient rayer la surface.

Que faire si mon four à micro-ondes émet des bruits étranges?

Des bruits de fonctionnement peuvent être normaux, mais si le bruit est excessif, cela peut indiquer un problème avec le moteur ou le plateau tournant. Contactez un technicien si nécessaire.

Le plateau tournant de mon four à micro-ondes ne tourne pas. Que faire?

Vérifiez que le plateau est bien en place et que rien ne bloque son mouvement. Si le problème persiste, il se peut que le moteur du plateau soit défectueux.

Comment utiliser le mode décongélation de mon four à micro-ondes?

Sélectionnez la fonction 'Décongélation' sur le panneau de commande et entrez le poids de l'aliment à décongeler. Suivez les instructions affichées.

Pourquoi mon four à micro-ondes affiche-t-il un code d'erreur?

Un code d'erreur peut indiquer un problème avec l'appareil. Consultez le manuel d'utilisation pour la signification du code affiché et les étapes à suivre.

Puis-je utiliser des récipients en plastique dans mon four à micro-ondes?

Vérifiez que les récipients en plastique sont étiquetés comme étant adaptés au micro-ondes. Évitez les plastiques qui ne sont pas conçus pour cette utilisation.

Comment savoir si mon four à micro-ondes a besoin d'être réparé?

Si vous remarquez des problèmes de chauffage, des bruits anormaux, ou si l'appareil ne fonctionne pas du tout, il est conseillé de contacter un technicien.

Mon four à micro-ondes dégage une odeur étrange. Que faire?

Nettoyez l'intérieur et les filtres du four à micro-ondes. Si l'odeur persiste, il peut y avoir un problème avec les composants internes, et il est conseillé de faire appel à un professionnel.

MODE D'EMPLOI GMOS1266SS FRIGIDAIRE

• Mètre
- scie trépan
- Trouveur de goujons ou marteau
- Niveau
- Ruban adhésif et de masquage
• Ciseaux

• n #1 tournevis cruciforme
• Perceuse électrique
- Foret 3/16 ", 1/2 ", 5/8 "
- Blocs de bois de remplissage pour armoires à fond encastré
• Cisailles

Instructions d'installation

Four à micro-ondes à hotte intégrée

Des questions? Appelez au 1-800-944-9044(US) ou 1-800-265-8352(Canada)

AVANT DE COMMENCER

Lisez attentivement toutes ces instructions.

• IMPORTANT- Conservez ces instructions pour l'inspecteur local.
• IMPORTANT- Respectez tous les codes et règlements en vigueur.

• Remarque destinée à l'installateur – Assurez-vous de laisser ces instructions au consommateur.

• Remarque destinée au consommateur- Conservez ces instructions pour vous y reporter ultérieurement.

• Niveau de compétence - L'installation de cet appareil nécessite des compétences de base en mécanique et en électricité.
• L'installateur est responsable de la qualité de l'installation.
• Une panne causée par une mauvaise installation n'est pas couverte par la garantie du produit.

Renseignements généraux

Mesures de sécurité importantes....3

Exigences électriques....3

Dommages - Expédition/installation.... 4

Outils nécessaires .... 5

Dégagements pour l'installation....5

Guide d'installation étape par étape

Installation de la plaque de montage....6-8

Enlèvement de la plaque de montage......6

Localisation des montants ....6

Établissement de l'emplacement de la plaque murale....7

Alignement de la plaque murale ....8

Types d'installation 9

Recyclage d'air....10-12

Fixation de la plaque de montage au mur....10

Préparation de l'armoire supérieure......11

Vérification de l'plaque du ventilateur....11

Installation du four à micro-ondes.....11-12

Installation ou changemeut du filtre à charbon....12

Évacuation de la hotte .....13-14

Évacuation à l'extérieur par l'arrière.15-18

l'évacuation à l'extérieur par l'arrière....15

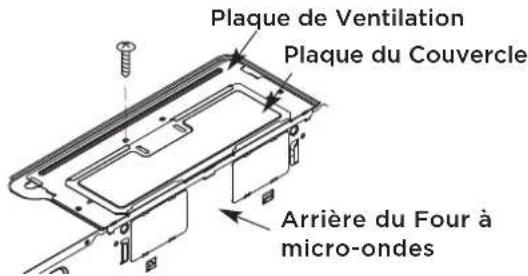

Enlèvement de l'plaque du ventilateur....15

Fixation de la plaque de montage au mur. ...16

Préparation de l'armoire supérieure....16

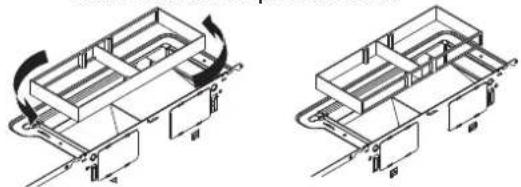

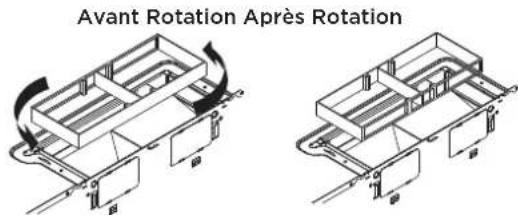

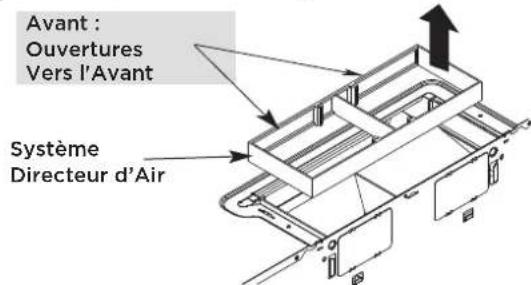

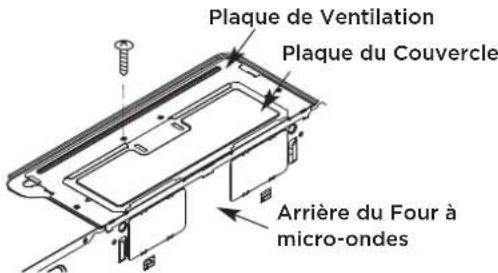

Adaptation du ventilateur du four à micro-ondes pour l'évacuation à l'extérieur par l'arrière....16-17

Installation du four à micro-ondes....18

Évacuation à l'extérieur par le dessus....19-22

Fixation de la plaque de montage au mur....19

Préparation de l'armoire supérieure.....20

Ajustement du ventilateur....20-21

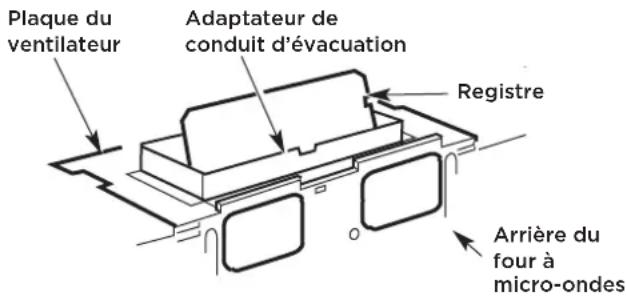

Vérification du fonctionnement du registre....21

Installation du four à micro-ondes.....21-22

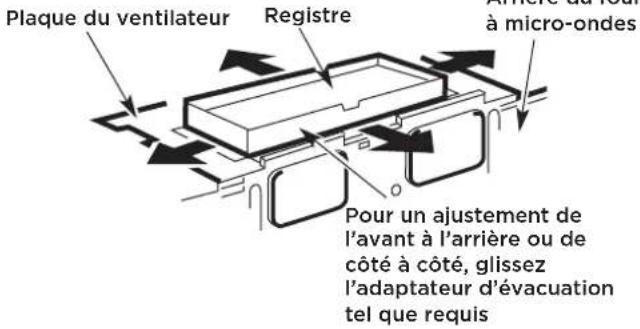

Ajustement de l'adaptateur d'évacuation....22

Connexion au conduit....22

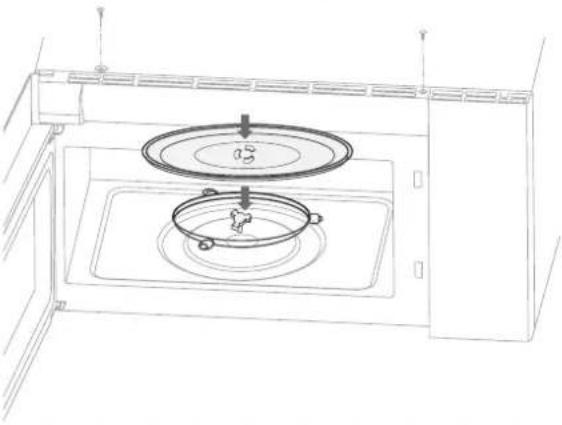

Avant d'utiliser votre four à micro-ondes....22

L'information de gabarit ......23

MESURES DE SÉCURITÉ IMPORTANTES

Ce produit nécessite une prise de courant à trois alvéoles mise à la terre. Avant d'entreprendre l'installation, l'installateur doit vérifier la continuité de la mise à la terre de la boîte de la prise de courant pour s'assurer que cette dernière est correctement mise à la terre. Si ce n'est pas le cas, ou si la boîte ne répond pas aux exigences électriques indiquées (à la section EXIGENCES ÉLECTRIQUES), il faut faire appel à un électricien qualifié pour corriger tout défaut.

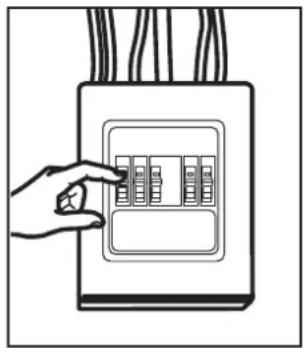

ATTENTION: Pour votre sécurité, enlevez le fusible ou déclenchez le disjoncteur au panneau de distribution principal avant d'entreprendre l'installation, afin d'éviter toute blessure grave ou mortelle imputable à un choc électrique.

ATTENTION : Pour votre sécurité, la surface de montage doit être en mesure de supporter la charge des armoires, ainsi qu'un poids supplémentaire de 28,5 à 38,5 kg (63 à 85 lb) correspondant au poids du produit, et la charge du four qui peut atteindre 22,7 kg (50 lb), pour un poids total de 51,3 à 61,2 kg (113 à 135 lb).

ATTENTION : Pour votre sécurité, ce produit ne doit pas être installé avec des armoires aménagées en îlot ou en péninsule. Il doit être fixé À LA FOIS à une armoire supérieure ET à un mur.

REMARQUE : Pour faciliter l'installation et pour votre sécurité, l'installation de ce produit doit être effectuée par deux personnes.

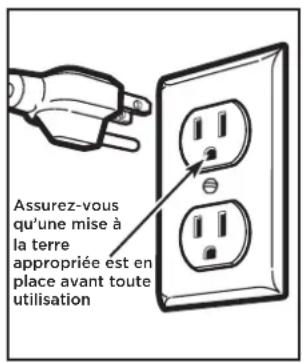

IMPORTANT - VEUILLEZ LIRE ATTENTIVEMENT. POUR VOTRE SÉCURITÉ, CET APPAREIL DOIT ÊTRE

CORRECTEMENT MIS À LATERRE POUR ÉVITER UN CHOC GRAVE OU MORTEL.

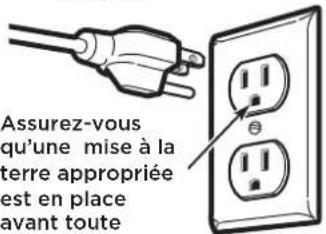

Assurez-vous qu'une mise à la terre appropriée est en place avant toute utilisation

Pour diminuer les risques de choc électrique, le cordon d'alimentation de cet appareil est muni d'une fiche à trois broches (mise à la terre) qui correspond à une prise murale à trois alvéoles, mise à la terre.

Demandez à un électricien qualifié de vérifier la prise murale et le circuit électrique pour vous assurer que la prise est correctement mise à la terre.

Si la prise murale est du type standard à deux alvéoles, il est très important de la faire remplacer par une prise à trois alvéoles correctement mise à la terre en vous adressant à un électricien qualifié. NE COUPEZ, NE DÉFORMEZ ET NE RETIREZ EN AUCUN CAS UNE DES BROCHES DE LA FICHE DU CORDON D'ALIMENTATION. N'UTILISEZ PAS DE RALLONGE.

EXIGENCES ÉLECTRIQUES

Les caractéristiques nominales de ce produit sont : 120 V CA, 60 Hz, 15 A et 1,6 kW. Ce produit doit être branché à un

circuit d'alimentation séparée et dédiée de tension et de fréquence appropriées. La grosseur des fils doit être conforme aux exigences du Code national d'électricité ou du code local en vigueur pour cette puissance nominale. La fiche du cordon d'alimentation doit être branchée dans une prise de courant mise à la terre, séparée et dédiée de 15 ou 20 ampères. La boîte de la prise doit être aménagée dans l'armoire située au-dessus du four à micro-ondes. La boîte de la prise et le circuit d'alimentation doivent être installés par un électricien

qualifié, conformément aux normes du Code national d'électricité ou du code local en vigueur.

DOMMAGES — EXPÉDITION/ INSTALLATION

• Si l'appareil est endommagé durant le transport, retournez-le au magasin où vous l'avez acheté pour réparation ou remplacement.
• Si l'appareil est endommagé par le client, la réparation ou le remplacement reste à la charge du client.
• Si l'appareil est endommagé par l'installateur (s'il s'agit d'une personne différente du client), la réparation ou le remplacement doivent faire l'objet d'une entente entre le client et l'installateur.

PIÈCES COMPRISES

SACHET DE QUINCAILLERIE

PIÈCE QUANTITÉ
	Vis à bois (1/4 x 2 po)	2
	Boulons à ailettes (et écrous à oreilles) (3/16 x 3 po)	2
	Vis à métaux à auto-alignement (1/4 po - 28 x 3 1/4" po)	3
	Passe-fil en nylon (pour armoires en métal)	1

Vous trouverez les pièces de quincaillerie dans un sachet fourni avec l'appareil. Vérifiez que vous avez reçu toutes ces pièces. REMARQUE: Des pièces supplémentaires sont incluses.

PIÈCES COMPRISES (SUITE)

SACHET DE QUINCAILLERIE

PIÈCE QUANTITÉ
	Gabarit pour armoire supérieure	1
	Gabarit po ur mur arrière combiné	1
	Instructions d'installation	1
	Mode d'emploi et d'entretien	1
	Filtres à graisses emballés séparément	2
	Adaptateur de conduit d'évacuation	1
	Plateau en verre	1
	Anneau de plateau tournant	1

OUTILS NÉCESSAIRES

• Mètre
- Scie trépan
- Trouveur de goujons ou marteau
- Niveau
• Ruban adhésif et de masquage
• Ciseaux

• n #1 tournevis cruciforme
• Perceuse électrique
- Foret 3/16 ", 1/2 ", 5/8 "
- Blocs de bois de remplissage pour armoires à fond encastré
• Cisailles

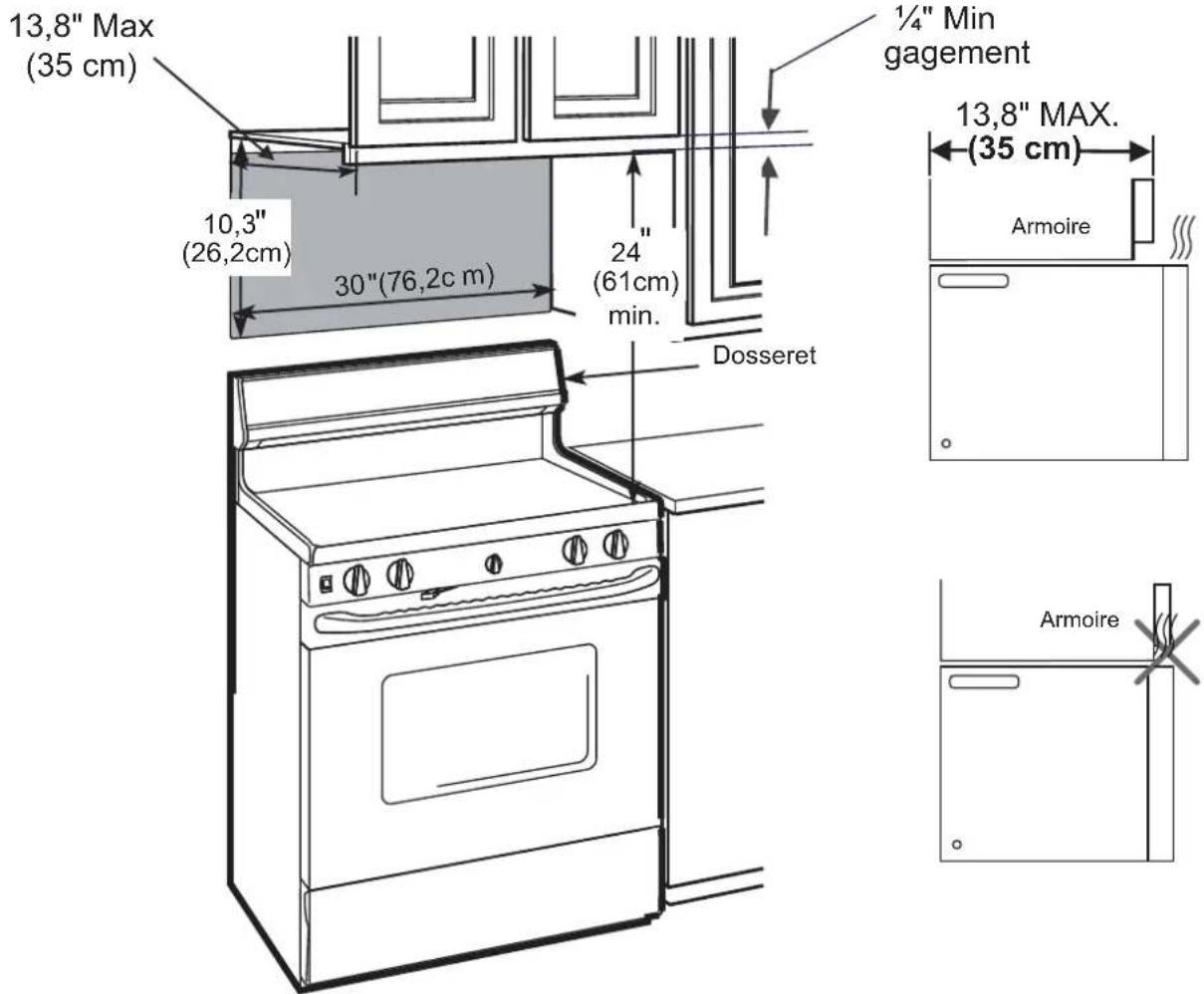

DÉGAGEMENTS POUR L'INSTALLATION

13,8" Max (35 cm) 10,3" (26,2cm) 30"(76,2c m) 24" (61cm) min. 1/4" Min gagement 13,8" MAX. (35 cm) Armoire Dosseret Armoire

• Il faut un espace d au moins 30 po (76,2 cm) entre les armoires, sans obstructions.
• Si l'évacuation de l'air de votre four à micro-ondes s'effectue vers l'extérieur, consultez la section « Évacuation de la hotte pour la préparation du conduit d'évacuation ».
• Lorsque vous installez le four à micro-ondes sous des armoires dont le fond est lisse et plat, suivez attentivement les instructions du gabarit pour armoire supérieure concernant le d gagement du cordon d'alimentation.
• Comme un guide d'installation, voir page 26 pour l'information de gabarit montage.
• Si la profondeur du armoire incluant les portes du armoire est plus de 13,8 po alors l'unité doit être espacée du mur utilisant des matériaux adéquats supportant 150 lbs pour permettre une bonne ventilation d'air au sommet/ admission d'air.

1 INSTALLATION DE LA PLAQUE DE MONTAGE

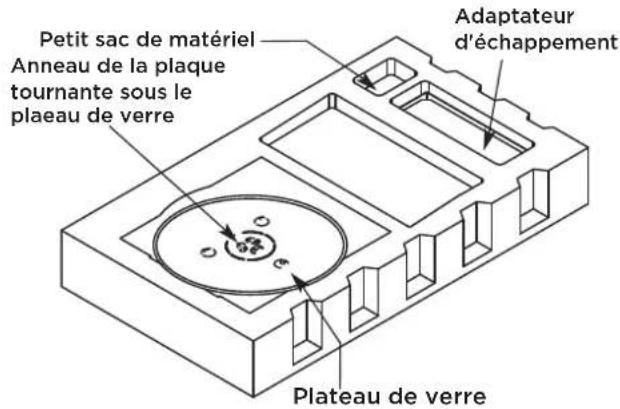

A. ENLEVER LE FOUR À MICRO-ONDES DU CARTON/ENLEVER LE PLATEAU DE MONTAGE

1 Enlevez les instructions de l'installation, utilisez et prenez soin, adaptateur d'échappement, anneau de la plaque tournante, rayon, filtres, plateau de verre et le petit sac de matériel. N'enlevez pas le polystyrène protégeant l'avant du four. Gardez l'appareil à au moins 8 pouces du bord supérieur du comptoir pour éviter qu'il ne tombe à cause de la lourde porte.

Petit sac de matériel Anneau de la plaque tournante sous le plaeau de verre Adaptateur d'échappement Plateau de verre

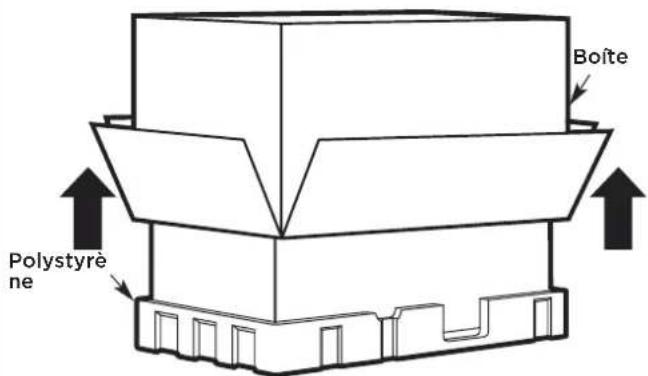

2 Repliez complètement les quatre rabats contre les côtés de la boîte. Ensuite, retournez le four et la boîte avec précaution. Le four devrait reposer sur le polystyrène.

Boîte Polystyrene

3Tirez la boîte vers le haut pour dégager le four.

4 Coupez le centre du sac en plastique pour retirer la plaque de montage

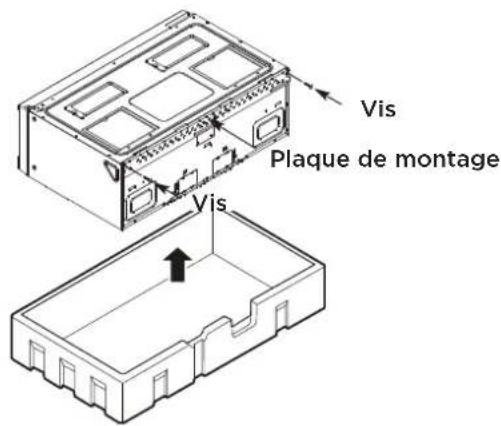

Vis Plaque de montage Vis

5 Enlevez les vis de la plaque de montage. Cette plaque sera utilisée comme gabarit pour le mur arrière et pour le montage. Remettez en place les vis retirées préalablement.

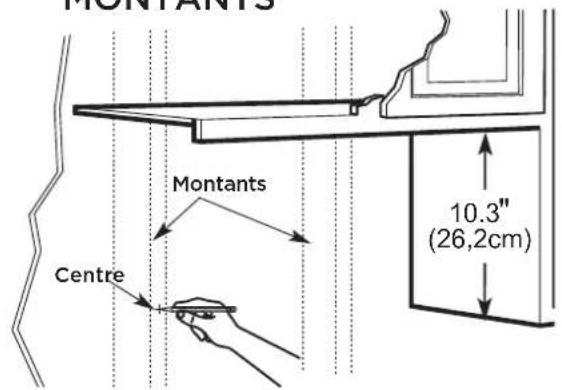

B. LOCALISATION DES MONTANTS

MONTANTS Montants Centre 10.3" (26,2cm)

1 Localisez les montants en utilisant une des méthodes suivantes :

A. Localisateur de montant - dispositif magnétique permettant de localiser les clous.

B. Utilisez un marteau pour frapper légèrement sur la surface de montage jusqu'à ce que vous n'entendiez plus un son creux. Cela signifie que vous avez trouvé un montant.

2 Après avoir localisé le(s) montant(s), trouvez-en le centre en sondant le mur à l'aide d'un petit clou afin de trouver les rebords du montant. Puis faites une marque à mi-chemin entre les deux bords. Le centre de tout montant adjacent doit se trouver à 16 po (40,6 cm) ou 24 po (61 cm) de cette marque.

3 Tracez une ligne verticale marquant le milieu des montants. LE FOUR À MICRO-ONDES DOIT ÊTRE FIXÉ À AU MOINS UN MONTANT DU MUR.

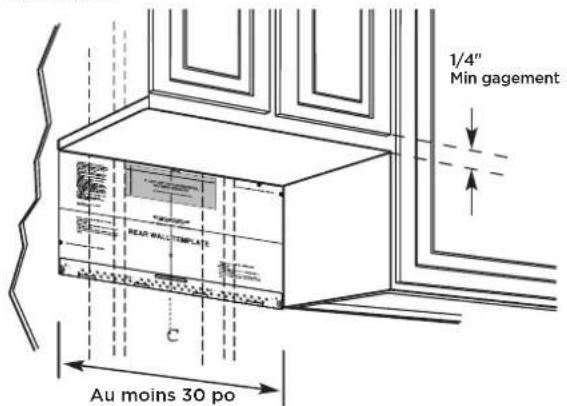

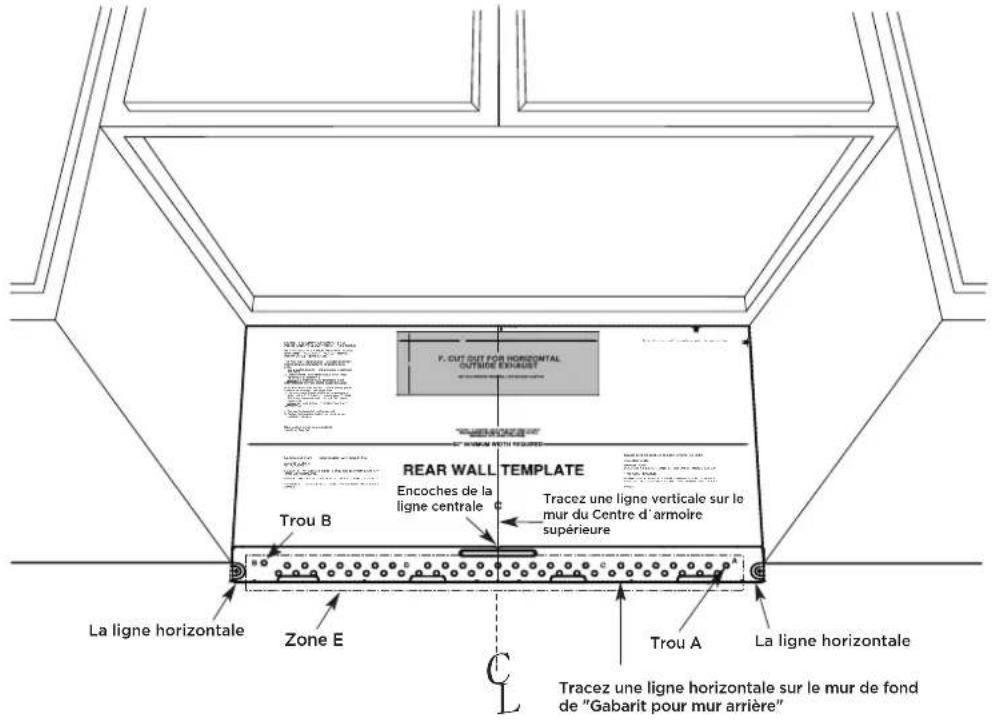

C. ÉTABLISSEMENT DE L'EMPLACEMENT DE LA PLAQUE MURALE SOUS VOTRE ARMOIRE

Emplacement de la plaque - sous une armoire à fond plat

1/4" Min gagement C Au moins 30 po

Tracez une ligne verticale sur le mur au centre de l'espace de 30 po de large.

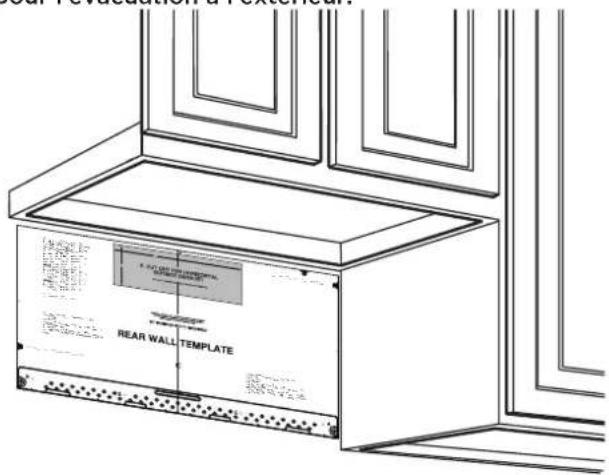

Tape gabarit pour mur arrière sur le mur correspondant à la ligne médiane et en touchant le bas de l'armoire.

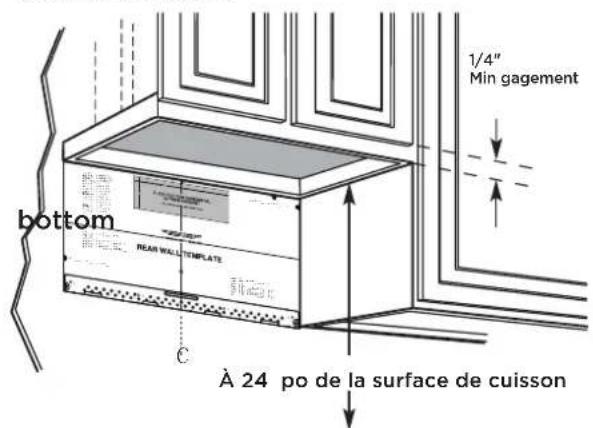

Emplacement de la plaque - sous une armoire dotée d'un rebord

bottom NEAR WALL TEMPLATE À 24 po de la surface de cuisson 1/4" Min gagement

Tracez une ligne verticale sur le mur au centre de l'espace de 30 po de large.
Tape gabarit pour mur arrière sur le mur correspondant à la ligne médiane et en touchant le cadre bas de l'armoire.

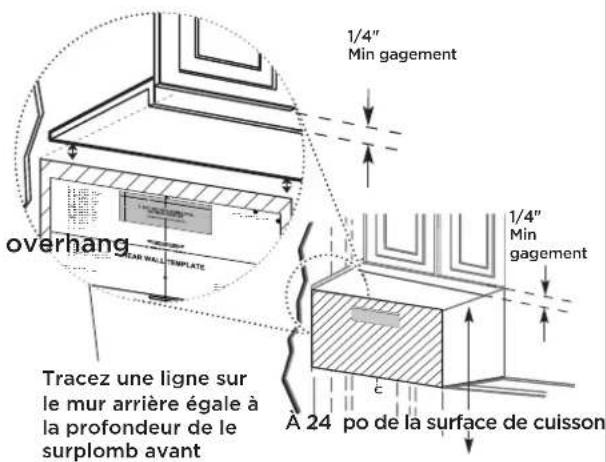

Emplacement de la plaque - sous une

1/4" Min gagement overhang CAR WALL TEMPLATE Tracez une ligne sur le mur arrière égale à la profondeur de le surplomb avant A 24 po de la surface de cuisson 1/4" Min gagement

Vos armoires peuvent être dotées de garnitures décoratives qui entravent l'installation du micro-ondes. Enlevez l'élément décoratif pour installer convenablement le four à micro-ondes et pour vous assurer qu'il est de niveau. LE FOUR À MICRO-ONDES DOIT ÊTRE DE NIVEAU.

Utilisez un niveau pour vous assurer que le fond de l'armoire est de niveau.

Si les armoires sont dotées uniquement d'un rebord avant, sans rebord sur les côtés ou à l'arrière, installez la plaque de montage plus bas, à la même distance que le rebord avant de l'armoire. Ainsi, le four sera de niveau.

1 Mesurez la hauteur intérieure du rebord avant de l'armoire.

2 Tracez une ligne horizontale sous le fond de l'armoire, sur le mur arrière à une distance équivalente à la longueur intérieure du rebord avant de l'armoire.

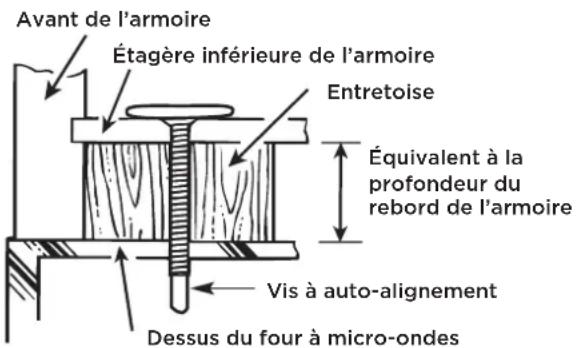

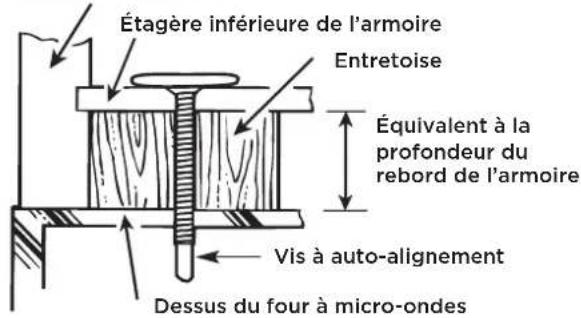

Pour l'installation sous une armoire dotée d'un rebord avant uniquement, alignez les languettes de montage sur cette ligne horizontale, sans qu'elles touchent le fond de l'armoire, tel que décrit à l'étape D.

D. ALIGNEMENT DE LA PLAQUE MURALE

F. CUT OUT FOR HORIZONTAL OUTSIDE EXHAUST REAR WALL TEMPLATE Encoches de la ligne centrale Tracez une ligne verticale sur le mur du Centre d'armoire supérieure Trou B La ligne horizontale Zone E Trou A La ligne horizontale Tracez une ligne horizontale sur le mur de fond de "Gabarit pour mur arrière"

1 Tracez une ligne verticale sur le mur au centre de l'espace de 30 po de large.
2 Tracez une ligne horizontale sur le mur de fond de "Gabarit pour mur arrière".
3 Trouvez un clou du mur dans la zone "E" du plateau de montage, reférez-vous à la section 1B. Trouver les clous du mur.
4 Pour attacher le plateau du montage dans le clou forez un trou de 3/16 po dans le clou en bois. Forez un trou de 5/8 po pour le verrou d'interrupteur à bascules dans un autre emplacement (Trou A ou Trou B). REMARQUE : NE FIXEZ PAS LA PLAQUE DE MONTAGE MAINTENANT.

REMARQUE: Les trous A et B sont à l'int rieur de la zone E. Si aucun des trous A et B ne se trouve dans un montant, trouvez un montant dans la zone E et tracez un cinquième cercle pour l'aligner sur un montant. Il est important qu'au moins une vis à bois soit fixée solidement dans un montant pour soutenir le poids du four à microondes. Mettez la plaque de montage de côté.

2 | TYPES D'INSTALLATION (Choisissez A, B ou C)

Ce four à micro-ondes est conçu pour s'adapter aux trois types d'évacuation suivants :

A. Évacuation à l'extérieur par le dessus (conduit vertical)
B. Évacuation à l'extérieur par l'arrière (conduit horizontal)
C. Recyclage (sans conduit)

REMARQUE: Ce four à micro-ondes est équipé à l'usine en vue d'une Recyclage.

Choisissez le type d'évacuation approprié à votre installation et rendez-vous à cette section.

Sur les modèles conçus pour le recyclage d'air, un filtre à charbon jetable est installé en usine pour retenir la fumée et les odeurs.

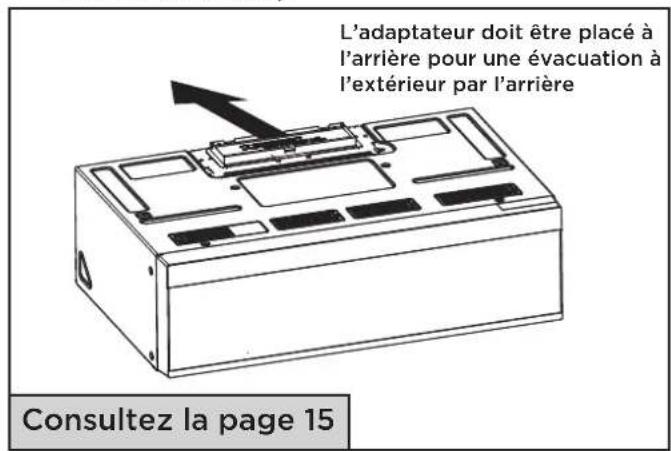

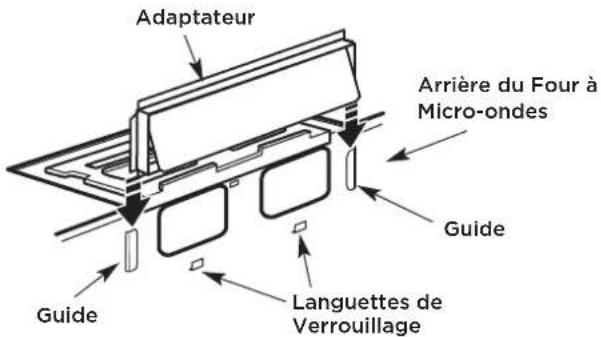

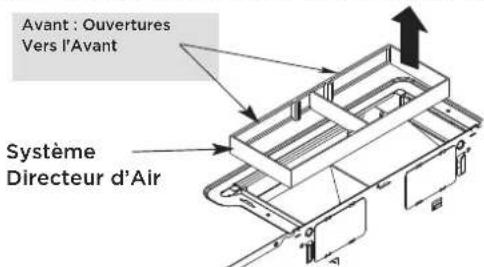

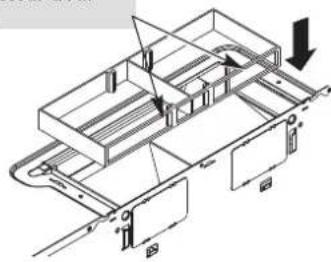

B. ÉVACUATION À L'EXTÉRIEUR PAR L'ARRIÈRE (CONDUIT HORIZONTAL)

L'adaptateur doit être placé à l'arrière pour une évacuation à l'extérieur par l'arrière Consultez la page 15

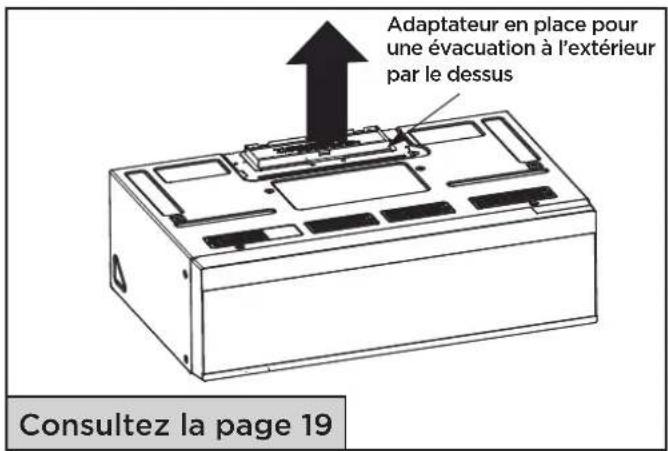

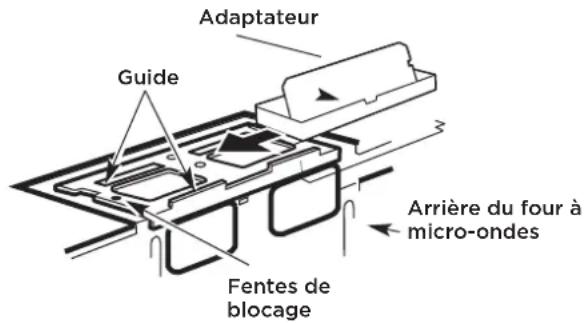

C. ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS (CONDUIT VERTICAL)

Adaptateur en place pour une évacuation à l'extérieur par le dessus Consultez la page 19

REMARQUE: Ne lisez les pages 13 - 14 suivantes que si vous décidez d'évacuer l'air du ventilateur à l'extérieur. Si vous décidez de recycler l'air dans la pièce, rendez-vous à la page 10.

A | RECYCLAGE D'AIR (évacuation sans conduit)

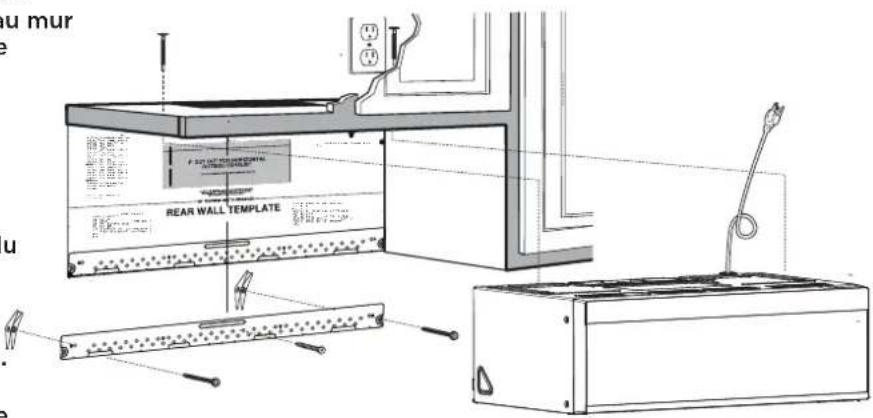

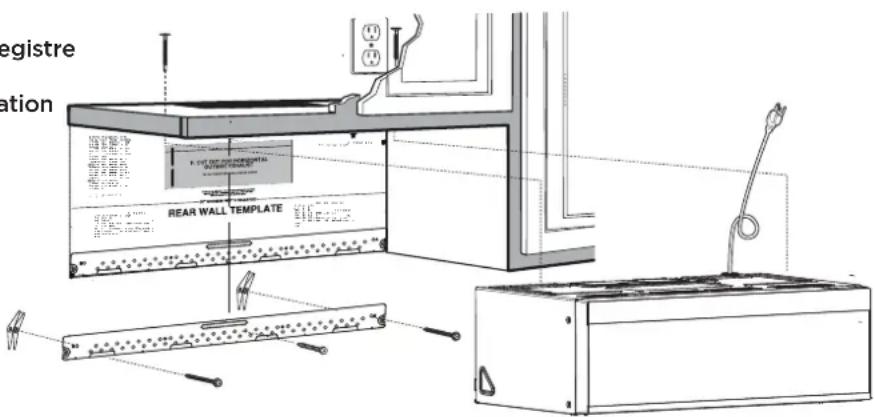

VUE D'ENSEMBLE DE L'INSTALLATION

C1. Fixation de la plaque de montage au mur
C2. Préparation de l'armoire supérieure

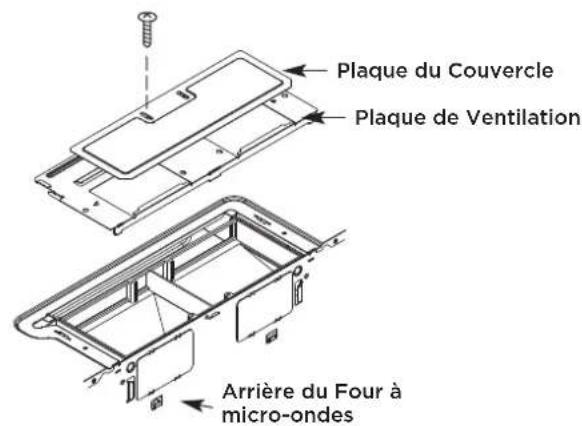

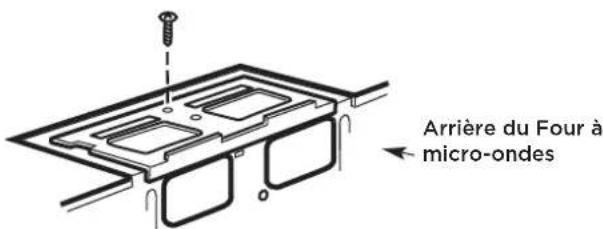

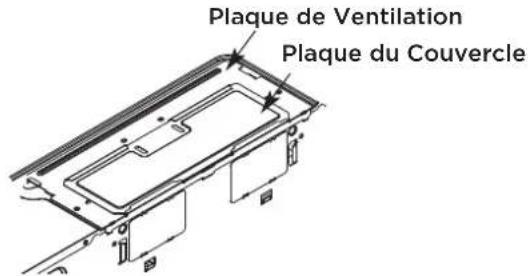

C3. Vérification de l'plaque du ventilateur

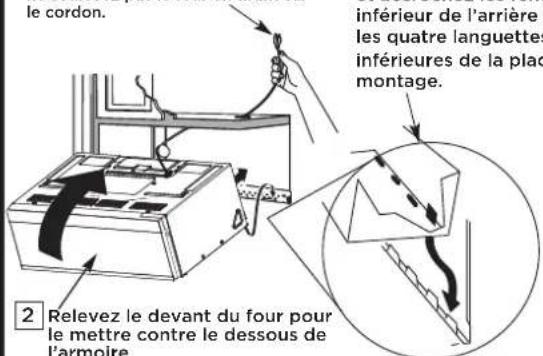

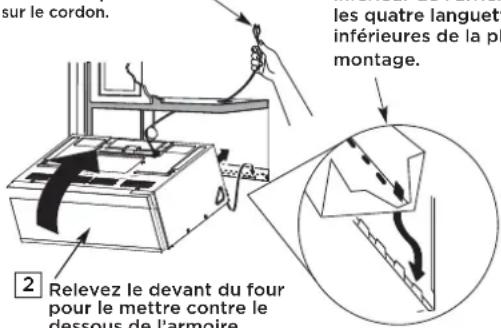

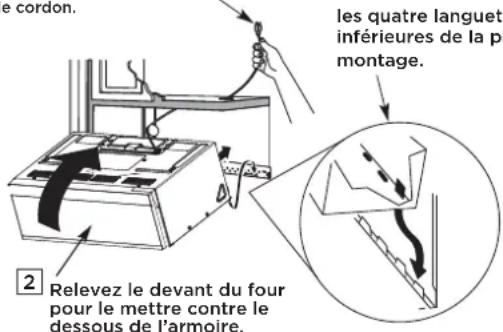

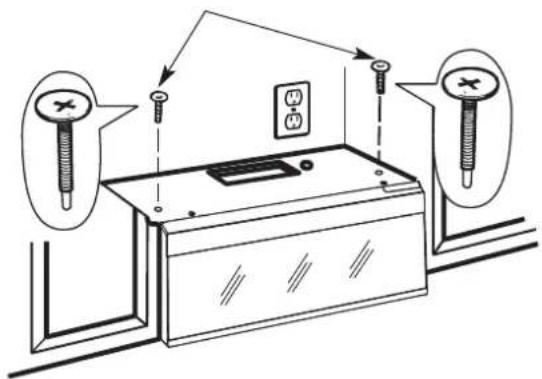

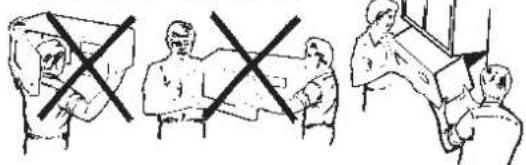

C4. Installation du four à micro-ondes

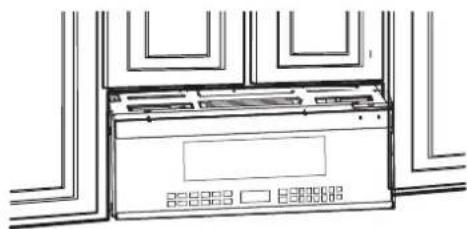

C5. Installation ou changemeut du filtre à charbon

REMARQUES IMPORTANTES :

• Assurez-vous que les vis du moteur du ventilateur et de la plaque du ventilateur sont solidement vissées lorsque vous les remettez en place. Cela évitera les vibrations excessives.
• Assurez-vous que les fils du moteur sont bien acheminés, fixés et qu'ils ne sont pas coincés.

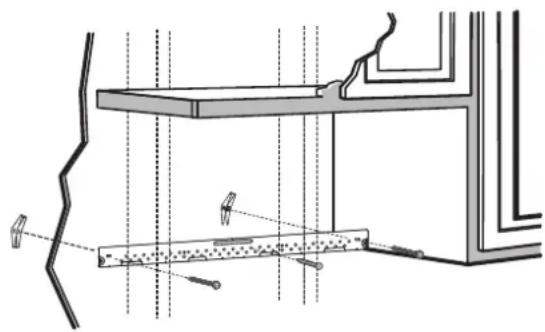

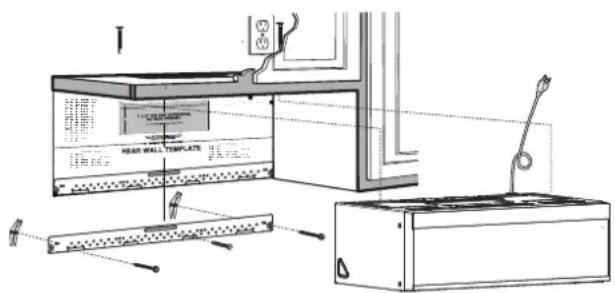

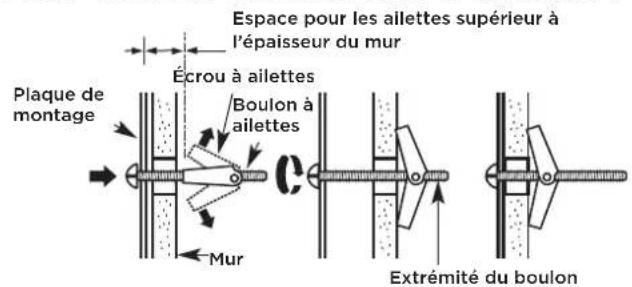

Fixez la plaque au mur à l'aide des boulons à ailettes. Vous devez utiliser au moins une vis à bois pour fixer la plaque à un montant.

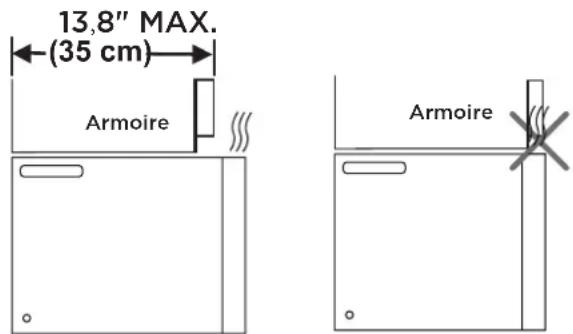

REMARQUE: Si la profondeur du armoire incluant les portes du armoire est plus de 13" alors l'unité doit être espacée du mur utilisant des matériaux adéquats supportant 150 lbs pour permettre une bonne ventilation d'air au sommet/admission d'air.

13,8" MAX. (35 cm) Armoire Armoire

1 Enlevez les écrous à ailettes des boulons.
2 Insérez les boulons dans la plaque de montage à travers les trous dans le gypse et réassemblez les écrous à ailettes, à 3/4 po (19 mm) sur chaque boulon.

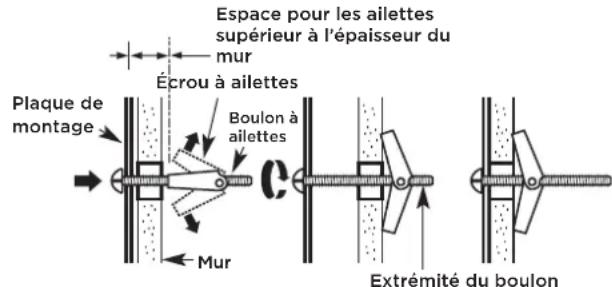

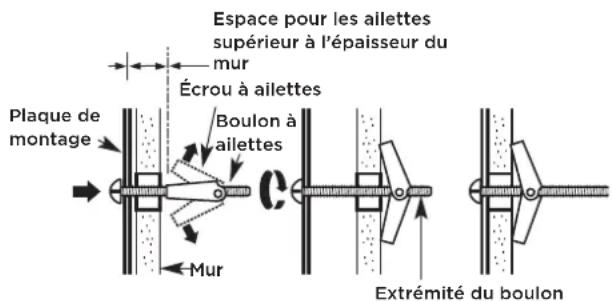

Pour utiliser les boulons à ailettes :

Espace pour les ailettes supérieur à l'épaisseur du mur Écrou à ailettes Plaque de montage Boulon à ailettes Mur Extrémité du boulon

3 Placez la plaque de montage contre le mur et insérez les écrous à ailettes dans les trous du mur pour fixer la plaque.

REMARQUE: Avant de resserrer les boulons à ailettes et la vis à bois, assurez-vous que la plaque est bien centrée sous l'armoire et que les languettes de la plaque de montage touchent le dessous de l'armoire lorsque vous poussez la plaque contre le mur.

ATTENTION: Faites attention de ne pas vous pincer les doigts entre l'arrière de la plaque de montage et le mur.

4 Serrez tous les boulons. Tirez sur la plaque pour faciliter le serrage des boulons.

A2. UTILISATION DU GABARIT POUR ARMOIRE SUPÉRIEURE POUR LA PRÉPARATION DE L'ARMOIRE SUPÉRIEURE

Vous devez percer des trous pour les vis de soutien supérieures, ainsi qu'un trou suffisamment grand pour y faire passer le cordon d'alimentation.

• Lisez les instructions sur le GABARIT POUR ARMOIRE SUPÉRIEURE.
• Collez-le sous l'armoire supérieure à l'aide de ruban adhésif.

REMARQUE: Ajustez correctement le haut du gabarit si le micro-ondes devient espacé du mur à cause de la profondeur du armoire (incluant les portes du armoire) de plus de 13".

- Percez les trous, en suivant les instructions du GABARIT POUR ARMOIRE SUPÉRIEURE. ATTENTION : Portez des lunettes de sécurité lorsque vous percez des trous dans le fond de l'armoire.

A3. VÉRIFICATION DE L'PLAQUE DU VENTILATEUR

Plaque de Ventilation Plaque du Couvercle

• Placez le four à micro-ondes en position debout, le dessus de l'appareil sur le dessus.
• Inspectiez pour affirmer le ventilateur metal est installez dans la cavité.

A4. INSTALLATION DU FOUR À MICRO-ONDES

IMPORTANT: Ne pas saisir ou utiliser la poignée ou l'écran thermique durant l'installation. Ne pas retirer les entretoises en carton entre l'écran thermique et la porte.

REMARQUE: Si vos armoires sont en métal, installez un passe-fil en nylon autour de l'orifice du cordon d'alimentation pour empêcher que le cordon soit coupé.

REMARQUE: Si le four est installé sous une armoire dotée d'un rebord avant, nous vous recommandons d'utiliser des entretoises.

IMPORTANT: Si vous n'utilisez pas d'entretoises, des dommages peuvent être causés au boîtier au moment de resserrer les vis.

REMARQUE: Lors de l'installation du four à micro- ondes, faites passer le cordon d'alimentation à travers le trou situé dans le fond de l'armoire supérieure. Gardez-le bien serré durant les étapes 1 à 3. Ne coincez pas le cordon ou ne soulevez pas le four en tirant sur le cordon.

le cordon. inférieur de l'arrière les quatre languettes inférieures de la plac montage. 2 Relevez le devant du four pour le mettre contre le dessous de l'armoire.

3 Insérez une vis à auto-alignement dans le trou situé au centre de l'armoire supérieure. Fixez temporairement le four en faisant faire au moins deux tours complets à la vis après que les filets aient été engagés. (Elle sera complètement resserrée plus tard.) Assurez-vous que le cordon d'alimentation est bien serré. Faites attention de ne pas le coincer, particulièrement au moment d'installer le four sous l'armoire.

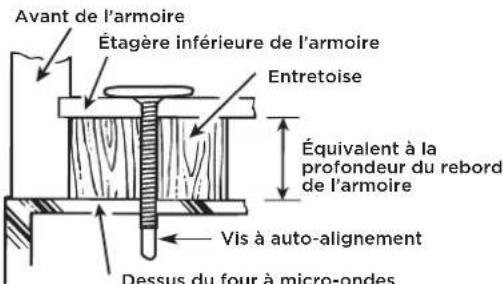

Avant de l'armoire Étagère inférieure de l'armoire Entretoise Équivalent à la profondeur du rebord de l'armoire Vis à auto-alignement Dessus du four à micro-ondes

4 Fixez le four à micro-ondes à l'armoire supérieure.

Instructions d'installation

A4. INSTALLATION DU FOUR À MICRO-ONDES (suite)

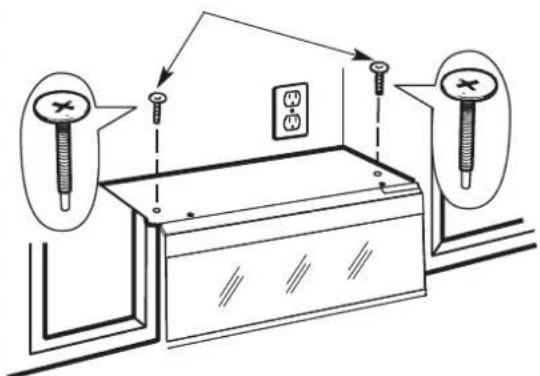

5 Insérez deux vis à auto-alignement à travers les trous de l'armoire supérieure. Faites faire deux tours complets à chaque vis.

6 Serrez les deux vis de chaque côté dans le dessus du four à micro-ondes. (Tout en serrant les vis, soulevez l'avant du four à micro-ondes et poussez-le contre le mur et l'armoire supérieure.)

7 Installez les filtres. Consultez le Manuel de l'utilisateur emballé avec le four.

A5. INSTALLATION OU CHANGEMEUT DU FILTRE À CHARBON (Certains modèles)

REMARQUE: Le filtre à charbon de bois est installé d'usine dans certains modèles.

Reférez-vous à l'utilisation et soin pour voir si le votre est installé d'usine et pour l'information de remplacement.

Pour le modèle sans la porte d'accès au filtre de recirculation, suivez ces étapes pour remplacer ou installer un filtre à charbon de bois.

A 5.1 Débranchez le four à micro-ondes ou déconnectez l'alimentation.

A 5.2 Retirer le support d'air en plastique situé sur le dessus du micro-ondes.

A 5.3 Changer le filtre à charbon.

Filtre à Charbon

A 5.4 Installer le support d'air en plastique situé sur le dessus du micro-ondes.

A 5.5 Fermer la porte du four à micro-ondes. Brancher le four à micro-ondes ou le rebrancher.

INSTRUCTIONS POUR L'INSTALLATION EXTERIEURE DE CODUITS D'ECHAPPEMENT.

REMARQUE : Si vous devez installer des conduits, notez que la longueur totale du conduit rectangulaire de 3 1/4" po x 10 po (8,2 x 25,4 cm) ou du conduit rond de 5 po (12,7cm)/6 po (15,2 cm) de diamètre ne doit pas être supérieure à 140 pi (42,7m) de longueur équivalente. L'évacuation vers l'extérieur requiert un CONDUIT D'ÉVACUATION POUR HOTTE. Lisez attentivement ce qui suit.

REMARQUE: Il est important que l'évacuation soit installée en utilisant le chemin le plus direct et avec le moins de coudes possible. Cela assure une bonne évacuation et aide a prévenir les blocages. Assurez-vous également que les registres bougent librement et que rien ne bloque les conduits.

Connexion d'échappement:

L'adaptateur d'échappement a été conçu pour s'accoupler avec une canalisation rectangulaire standard de 3 1/4" x 10 po (8.2 x 25,4 cm). Si une canalisation ronde est recquise, un adaptateur de transition rectangulaire-rond doit être utilisé. Une canalisation de diamètre 5 po (12,7cm) / 6 po (15,2cm) est acceptable à utiliser.

Longueur maximale du conduit:

Pour une circulation d'air satisfaisante, la longueur totale du conduit rectangulaire de 3 1/4" x 10 po (8,2 x 25,4 cm) ou du conduit rond de 5 po (12,7cm) / 6 po (15,2 cm) de diamètre ne doit pas excéder une longueur équivalente à 140 pi (42,7m)

Les coudes, adaptateurs de transition, évents muraux ou de toiture, etc. offrent une résistance supplémentaire à la circulation de l'air et sont équivalents à une section de conduit droit plus longue que leur dimension réelle. Lorsque vous calculez la longueur totale du conduit, ajoutez les longueurs équivalentes de tous les adaptateurs de transition et des coudes, ainsi que la longueur de toutes les sections de conduit droit. Vous trouverez dans le tableau ci-dessous la longueur équivalente approximative en pieds et en mètres de certains types de conduits.

PIÈCES DE CONDUIT x =		LONGUEUR ÉQUIVALENTE		NOMBRE UTILISÉ		LONGUEUR ÉQUIVALENTE
	Adaptateur de transition*	5 pi (1,5 m) ( )	x		=	pi ou m
	Évent mural	40 pi (12,2 m)	x	( )	=	pi ou m
	Coude de 90°	10 pi (3 m)	x	( )	=	pi ou m
	Coude de 45°	5 pi (1,5 m)	x	( )	=	pi ou m
	Coude de 90°	25 pi (7,6 m)	x	( )	=	pi ou m
	Coude de 45°	5 pi (1,5 m)	x	( )	=	pi ou m
	Évent de toiture	24 pi (7,3 m)	x	( )	=	pi ou m
	Conduit droit rond de 6 po (15,2 cm) ou rectangulaire de 3 1/4" x 10 po (8,2 x 25,4 cm)	1pi (0,3m)	x	( )	=	pi ou m
Longueur totale						pi ou m

* IMPORTANT: Si vous utilisez un adaptateur de transition, il faudra couper les coins inférieurs du registre aux dimensions de l'adaptateur à l'aide de cisailles pour que le registre puisse bouger.

Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et représentent les longueurs nécessaires à une bonne ventilation pour n'importe quelle hotte.

CANALISATION D'ECHAPPEMENT EXTERNE

ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS (EXEMPLE SEULEMENT)

Le tableau suivant décrit un exemple d'installation de conduit.

PIÈCES DE CONDUIT		LONGUEUR ÉQUIVALENTE	x	NOMBRE UTILISÉ	=	LONGUEUR ÉQUIVALENTE
	Évent de toiture	24 pi (7,3 m)	x	(1)	=	24 pi (7,3 m)
	Conduit droit de 12 pi (3,6 m) (rond de 6 po/15,2 cm)	12 pi (3,6 m)	x	(1)	=	12 pi (3,6 m)
	Adaptateur de transition*	5 pi (1,5 m)	x	(1)	=	5 pi (1,5 m)
Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et représentent les longueurs nécessaires à une bonne ventilation pour n'importe quelle hotte.				Longueur totale		41 pi (12,5 m)

* IMPORTANT: Si vous utilisez un adaptateur de transition, il faudra couper les coins inférieurs du registre aux dimensions de l'adaptateur à l'aide de cisailles pour que le registre puisse bouger.

ÉVACUATION À L'EXTÉRIEUR PAR L'ARRIÈRE (EXEMPLE SEULEMENT)

Le tableau suivant décrit un exemple d'installation de conduit.

PIÈCES DE CONDUIT		LONGUEUR ÉQUIVALENTE	x	NOMBRE UTILISÉ	=	LONGUEUR ÉQUIVALENTE
	Évent mural	40 pi (12,2 m)	x	(1)	=	40 pi (12,2 m)
[ABDX]	Conduit droit de 3 pi (0,91m) (rectangulaire 3 1/4" x 10 po/8,2 x 25,4 cm)	3 pi (0.9 m)	x	(1)	=	3 pi (0.9 m)
	Coude de 90°	10 pi (3 m)	x	(1)	=	20 pi (3 m)
Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et représentent les longueurs nécessaires à une bonne ventilation pour n'importe quelle hotte.				Longueur totale		63 pi (19,2 m)

REMARQUE :Dans le cas d'une évacuation par l'arrière, veillez à aligner le conduit d'évacuation sur les espaces entre les montants, ou à préparer le mur au moment de la construction en laissant assez d'espace entre les montants pour recevoir le conduit.

B

ÉVACUATION À L'EXTÉRIEUR PAR L'ARRIÈRE

(Conduit horizontal)

VUE D'ENSEMBLE DE L'INSTALLATION

B1. Préparation du mur arrière
B2. Enlèvement de l'plaque du ventilateur
B3. Fixation de la plaque de montage au mur
B4. Préparation de l'armoire supérieure
B5. Ajustement du ventilateur
B6. Installation du four à micro-ondes

REMARQUES IMPORTANTES :

• Assurez-vous que les vis du moteur du ventilateur et de la plaque du ventilateur sont solidement vissées lorsque vous les remettez en place. Cela évitera les vibrations excessives.
• Assurez-vous que les fils du moteur sont bien acheminés, fixés et qu'ils ne sont pas coincés.

u mur e REAR WALL TEMPLATE F-301 OF 2024/07/2019 Rear Wall Template F-301 OF 2024/07/2019 F-301 OF 2024/07/2019 F-301 OF 2024/07/2019 F-301 OF 2024/07/2019 F-301 OF 2024/07/2019 F-301 OF 2024/07/2018 F-301 OF 2024/07/2018 F-301 OF 2024/07/2018 F-301 OF 2024/07/2018 F-301 OF 2024/07/2018 F-301 OF 2024/07/2017 F-301 OF 2024/07/2017 F-301 OF 2024/07/2017 F-301 OF 2024/07/2017 F-301 OF 2024/07/2016 F-301 OF 2024/07/2016 F-301 OF 2024/07/2016 F-301 OF 2024/07/2015 F-301 OF 2024/07/2015 F-301 OF 2024/07/2015 F-301 OF 2024/07/2014 F-301 OF 2024/07/2014 F-301 OF 2024/07/2014 F-301 OF 2024/07/2013 F-301 OF 2024/07/2013 F-301 OF 2024/07/2013 F-301 OF 2024/07/2012 F-301 OF 2024/07/2012 F-301 OF 2024/07/2011 F-301 OF 2024/07/2011 F-301 OF 2024/07/2010 F-301 OF 2024/07/2010 F-301 OF 2024/07/2019 F-301 OF 2024/07/2019 F-301 OF 2024/07/2018 F-301 OF 2024/07/2018 F-301 OF 2024/07/2017 F-301 OF 2024/07/2017 F-301 OF 2024/07/2016 F-301 OF 2024/07/2016 F-301 OF 2024/07/2015 F-301 OF 2024/07/2015 F-301 OF 2024/07/2014 F-301 OF 2024/07/2014 F-301 OF 2024/07/2013 F-301 OF 2024/07/2013 F-301 OF 2024/07/2012 F-301 OF 2024/07/2011 F-301 OF 2024/07/2011 F-301 OF 2024/07/201

B1. PRÉPARATION DU MUR ARRIÈRE POUR

L'ÉVACUATION À

L'EXTÉRIEUR PAR L'ARRIÈRE

Vous devez percer une ouverture dans le mur arrière

pour l'évacuation à l'extérieur.

CAR-PEAVEMENTS & PENTAL REAR WALL TEMPLATE

• Lisez les instructions figurant sur le GABARIT POUR MUR ARRIÈRE.
  • Collez-le au mur arrière.
• Percez l'ouverture en suivant les instructions sur le GABARIT POUR MUR ARRIÈRE.

B2. RETIRER LA PLAQUE DE VENTILATION

Retirer et conserver la vis qui maintient la plaque de ventilation sur le four à micro-ondes. Soulever la plaque de ventilation.

Plaque de Ventilation Plaque du Couvercle Arrière du Four à micro-ondes

- La plaque du couvercle est installée avec la plaque de ventilation, il n'est pas nécessaire de séparer.

Instructions d'installation

B3. FIXATION DE LA PLAQUE DE MONTAGE AU MUR

Fixez la plaque au mur à l'aide des boulons à ailettes. Vous devez utiliser au moins une vis à bois pour fixer la plaque à un montant.

1 Enlevez les écrous à ailettes des boulons.
2 Insérez les boulons dans la plaque de montage à travers les trous dans le gypse et réassemblez les écrous à ailettes, à 3/4 po (19 mm) sur chaque boulon.

Pour utiliser les boulons à ailettes :

Espace pour les ailettes supérieur à l'épaisseur du mur Écrou à ailettes Plaque de montage Boulon à ailettes Mur Extrémité du boulon

3 Placez la plaque de montage contre le mur et insérez les écrous à ailettes dans les trous du mur pour fixer la plaque.

REMARQUE: Avant de resserrer les boulons à ailettes et la vis à bois, assurez-vous que la plaque est bien centrée sous l'armoire et que les languettes de la plaque de montage touchent le dessous de l'armoire lorsque vous poussez la plaque contre le mur. ATTENTION: Faites attention de ne pas vous pincer les doigts entre l'arrière de la plaque de montage et le mur.
4 Serrez tous les boulons. Tirez sur la plaque pour faciliter le serrage des boulons.

B4. UTILISATION DU GABARIT POUR ARMOIRE SUPÉRIEURE POUR LA PRÉPARATION DE L'ARMOIRE SUPÉRIEURE

Vous devez percer des trous pour les vis de soutien supérieures, ainsi qu'un trou suffisamment grand pour y faire passer le cordon d'alimentation.

• Lisez les instructions sur le GABARIT POUR ARMOIRE SUPÉRIEURE.
• Collez-le sous l'armoire supérieure à l'aide de ruban adhésif.
• Percez les trous, en suivant les directives du GABARIT POUR ARMOIRE SUPÉRIEURE.

ATTENTION: Portez des lunettes de sécurité lorsque vous percez des trous dans le fond de l'armoire.

B5. ADAPTATION D'UN SYSTEME DIRECTEUR D'AIR DU FOUR A MICRO-ONDES POUR LA SORTIE ARRIERE EXTERNE

1 Retirer délicatement le système directeur d'air.

Avant : Ouvertures Vers l'Avant Système Directeur d'Air

2 Faire pivoter le système directeur d'air de 180° dans le sens inverse aux aiguilles d'une montre. Avant Rotation Après Rotation

3 Retirer les plaques amovibles à l'arrière de l'appareil à l'aide de ciseaux. (Pour certains modèles)

Arrière du four micro-ondes

Plaques amovibles : Couper les 4 bandes de chaque plaque amovible et retirer les supports métalliques au niveau de la ventilation arrière. Veiller à éliminer toute bord tranchant créé par le retrait des plaques amovibles.

B5. ADAPTATION D'UN SYSTEME DIRECTEUR D'AIR DU FOUR A MICRO-ONDES POUR LA SORTIE ARRIERE EXTERNE (suite)

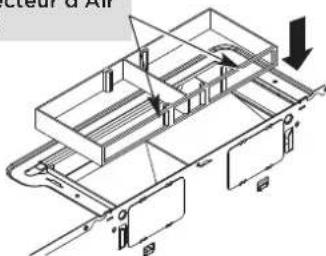

4 Replacer le système directeur d'air dans l'ouverture.

APRES : Ouvertures du Système Directeur d'Air vers l'Arrière

5 Fixer la plaque de ventilation du four à micro-ondes avec la vis d'origine.

Plaque de Ventilation Plaque du Couvercle Arrière du Four à micro-ondes

6 Fixer l'adaptateur d'évacuation à l'arrière du four en le faisant coulisser dans les guides situés en haut au centre sur l'arrière du four.

Adaptateur Arrière du Four à Micro-ondes Guide Guide Languettes de Verrouillage

Pousser fermement jusqu'à ce qu'il soit dans les languettes de verrouillage inférieures. Veiller à ce que la charnière du volet soit installée de manière à ce qu'elle se trouve en haut et que le volet oscille librement.

Intentionnellement Laissé en Blanc

B6. INSTALLATION DU FOUR À MICRO-ONDES

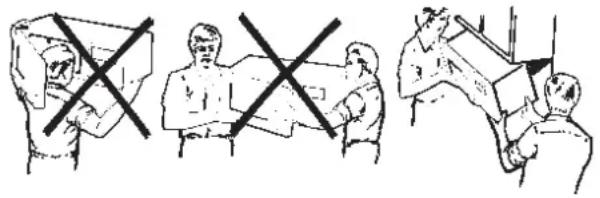

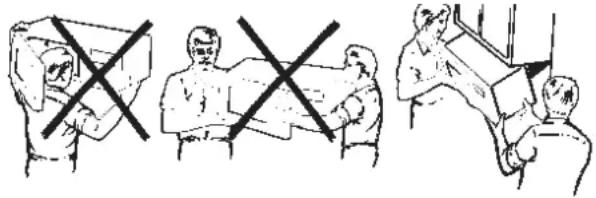

IMPORTANT: Ne pas saisir ou utiliser la poignée ou l'écran thermique durant l'installation. Ne pas retirer les entretoises en carton entre l'écran thermique et la porte.

REMARQUE: Si vos armoires sont en métal, installez un passe-fil en nylon autour de l'orifice du cordon d'alimentation pour empêcher que le cordon soit coupé.

REMARQUE: Si le four est installé sous une armoire dotée d'un rebord avant, nous vous

recommandons d'utiliser des entretoises.

IMPORTANT: Si vous n'utilisez pas d'entretoises, des dommages peuvent être causés au boîtier au moment de resserrer les vis.

REMARQUE: Lors de l'installation du four à micro-ondes, faites

passer le cordon d'alimentation à

travers le trou situé dans le fond de l'armoire supérieure. Gardez-le bien serré durant les étapes 1 à 3. Ne coincez pas le cordon ou ne soulevez pas le four en tirant sur le cordon.

1 Soulevez le four à microondes, penchez-le vers l'avant et accrochez les fentes du bord inférieur de l'arrière du four sur les quatre languettes inférieures de la plaque de montage.

le cordon. 2 Relevez le devant du four pour le mettre contre le dessous de l'armoire. les quatre languet inférieures de la pl montage.

3 Insérez une vis à auto-alignement dans le trou situé au centre de l'armoire supérieure. Fixez temporairement le four en faisant faire au moins deux tours complets à la vis après que les filets aient été engagés. (Elle sera complètement resserrée plus tard.)

Assurez-vous que le cordon d'alimentation est bien serré. Faites attention de ne pas le coincer, particulièrement au moment d'installer le four sous l'armoire.

Avant de l'armoire Étagère inférieure de l'armoire Entretoise Équivalent à la profondeur du rebord de l'armoire Vis à auto-alignement Dessus du four à micro-ondes

4 Fixez le four à micro-ondes à l'armoire supérieure.

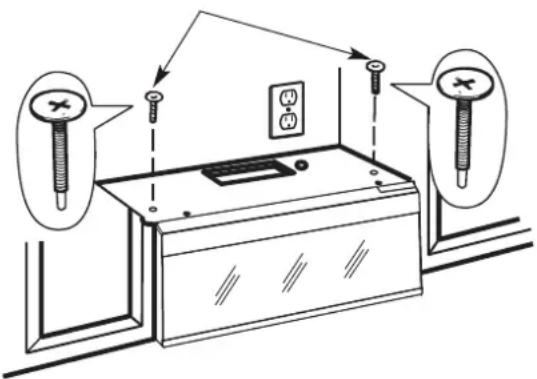

5 Insérez deux vis à auto-alignement à travers les trous de l'armoire supérieure. Faites faire deux tours complets à chaque vis.

6 Serrez les deux vis de chaque côté dans le dessus du four à micro-ondes. (Tout en serrant les vis, soulevez l'avant du four à micro-ondes et poussez-le contre le mur et l'armoire supérieure.)

7 Installez les filtres. Consultez le Manuel de l'utilisateur emballé avec le four.

IMPORTANT: Retirer les entretoises en carton entre l'écran thermique et la porte.

C ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS (Conduit vertical)

VUE D'ENSEMBLE DE L'INSTALLATION

A1. Fixation de la plaque de montage au mur
A2. Préparation de l'armoire supérieure
A3. Ajustement du ventilateur
A4. Vérification du fonctionnement du registre
A5. Installation du four à micro-ondes
A6. Ajustement de l'adaptateur d'évacuation
A7. Connexion au conduit

REMARQUES IMPORTANTES :

• Assurez-vous que les vis du moteur du ventilateur et de la plaque du ventilateur sont solidement vissées lorsque vous les remettez en place. Cela évitera les vibrations excessives.
• Assurez-vous que les fils du moteur sont bien acheminés, fixés et qu'ils ne sont pas coincés.

registre ation REAR WALL TEMPLATE

C1. FIXATION DE LA PLAQUE DE MONTAGE AU MUR

Fixez la plaque au mur à l'aide des boulons à ailettes. Vous devez utiliser au moins une vis à bois pour fixer la plaque à un montant.

1 Enlevez les écrous à ailettes des boulons.
2 Insérez les boulons dans la plaque de montage à travers les trous dans le gypse et réassemblez les écrous à ailettes, à 3/4 po (19 mm) sur chaque boulon.

Pour utiliser les boulons à ailettes :

Espace pour les ailettes supérieur à l'épaisseur du mur Écrou à ailettes Plaque de montage Boulon à ailettes Mur Extrémité du boulon

3 Placez la plaque de montage contre le mur et insérez les écrous à ailettes dans les trous du mur pour fixer la plaque.

REMARQUE: Avant de resserrer les boulons à ailettes et la vis à bois, assurez-vous que la plaque est bien centrée sous l'armoire et que les languettes de la plaque de montage touchent le dessous de l'armoire lorsque vous poussez la plaque contre le mur.

ATTENTION: Faites attention de ne pas vous pincer les doigts entre l'arrière de la plaque de montage et le mur.

4 Serrez tous les boulons. Tirez sur la plaque pour faciliter le serrage des boulons.

C2. UTILISATION DU GABARIT POUR ARMOIRE SUPÉRIEURE POUR LA PRÉPARATION DE L'ARMOIRE SUPÉRIEURE

Vous devez percer des trous pour les vis de soutien supérieures, ainsi qu'un trou suffisamment grand pour y faire passer le cordon d'alimentation et une ouverture assez grande pour l'adaptateur d'évacuation.

• Lisez les instructions sur le GABARIT POUR ARMOIRE SUPÉRIEURE.
• Collez-le sous l'armoire supérieure à l'aide de ruban adhésif.
• Percez les trous, en suivant les directives du GABARIT POUR ARMOIRE SUPÉRIEURE.

ATTENTION: Portez des lunettes de sécurité lorsque vous percez des trous dans le fond de l'armoire.

C3. ADAPTATION D'UN SYSTEME DIRECTEUR D'AIR POUR LE FOUR A MICRO-ONDES POUR LA SORTIE ARRIERE EXTERNE

1 Retirer la vis qui maintient la plaque d'aération sur le four à micro-ondes. Retirer la plaque du couvercle.

Plaque du Couvercle Plaque de Ventilation Arrière du Four à micro-ondes

2 Retirer délicatement le système directeur d'air.

Avant : Ouvertures Vers l'Avant Système Directeur d'Air

3 Faire pivoter le système directeur d'air de 180° dans le sens inverse aux aiguilles d'une montre.

Avant Rotation Après Rotation

4 Replacer le système directeur d'air dans l'ouverture.

APRES : Ouvertures du Système Directeur d'Air vers l'Arrière

écleur d'Air

5 Remettre la plaque de ventilation en place avec la vis retirée à l'étape 1. Vérifier que la vis soit bien serrée.

Arrière du Four à micro-ondes

C3. ADAPTATION DU VENTILATEUR DU FOUR À MICRO-ONDES POUR L'ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS (suite)

6 Fixez l'adaptateur d'évacuation en haut du plaque du ventilateur en le coulissant dans les guides situés, à la partie supérieure arrière du plaque du ventilateur.

Adaptateur Guide Fentes de blocage Arrière du four à micro-ondes

Insérez-le jusqu'à ce qu'il soit dans les fentes de blocage inférieures. Assurez-vous que la charnière du registre est installée et que le registre bouge librement.

C3. VÉRIFICATION DU FONCTIONNEMENT DU REGISTRE

Plaque du ventilateur Adaptateur de conduit d'évacuation Registre Arrière du four à micro-ondes

• Assurez-vous que le ruban adhésif qui retient le registre a été enlevé et que le registre bouge librement avant d'installer le four.
• Vous devrez effectuer les ajustements nécessaires pour vous assurer que le conduit du four est bien aligné sur le conduit d'évacuation du domicile après l'installation du four.

C5. INSTALLATION DU FOUR À MICRO-ONDES

IMPORTANT: Ne pas saisir ou utiliser la poignée ou l'écran thermique durant l'installation. Ne pas retirer les entretoises en carton entre l'écran thermique et la porte.

REMARQUE: Si vos armoires sont en métal, installez un passe-fil en nylon autour de l'orifice du cordon d'alimentation pour empêcher que le cordon soit coupé.

REMARQUE: Si le four est installé sous une armoire dotée d'un rebord avant, nous vous

recommandons d'utiliser des entretoises.

IMPORTANT: Si vous n'utilisez pas d'entretoises, des dommages peuvent être causés au boîtier au moment de resserrer les vis.

REMARQUE: Lors de l'installation du four à microondes, faites passer le cordon d'alimentation à travers le trou situé dans le fond de l'armoire supérieure. Gardez-le bien serré durant les étapes 1 à 3. Ne coincez pas le cordon ou ne soulevez pas le four en tirant sur le cordon.

Soulevez le four à microondes, penchez-le vers l'avant et accrochez les fentes du bord inférieur de l'arrière du four sur les quatre languettes inférieures de la plaque de montage.

sur le cordon. les quatre languet inférieures de la pl montage. 2 Relevez le devant du four pour le mettre contre le dessous de l'armoire.

3 Insérez une vis à auto-alignement dans le trou situé au centre de l'armoire supérieure. Fixez temporairement le four en faisant faire au moins deux tours complets à la vis après que les filets aient été engagés. (Elle sera complètement resserrée plus tard.) Assurez-vous que le cordon d'alimentation est bien serré. Faites attention de ne pas le coincer, particulièrement au moment d'installer le four sous l'armoire.

C5. INSTALLATION DU FOUR À MICRO-ONDES (suite)

Avant de l'armoire

Étagère inférieure de l'armoire Entretoise Équivalent à la profondeur du rebord de l'armoire Vis à auto-alignement Dessus du four à micro-ondes

4 Fixez le four à micro-ondes à l'armoire supérieure.
5 Insérez deux vis à auto-alignement à travers les trous de l'armoire supérieure. Faites faire deux tours complets à chaque vis.

6 Serrez les deux vis de chaque côté dans le dessus du four à micro-ondes. (Tout en serrant les vis, soulevez l'avant du four à micro-ondes et poussez-le contre le mur et l'armoire supérieure.)

7 Installez les filtres. Consultez le Manuel de l'utilisateur emballé avec le four.

IMPORTANT: Retirer les entretoises en carton entre l'écran thermique et la porte.

C6. AJUSTEMENT DE L'ADAPTATEUR D'ÉVACUATION

Ouvrez l'armoire supérieure et ajustez l'adaptateur d'évacuation pour le relier au conduit d'évacuation du domicile.

Plaque du ventilateur Registre micro de recu à micro-ondes Pour un ajustement de l'avant à l'arrière ou de côté à côté, glissez l'adaptateur d'évacuation tel que requis

Conduit du domicile

1 Tirez sur le conduit du domicile pour le raccorder à l'adaptateur d'évacuation.
2 Scellez les joints du conduit d'évacuation à l'aide de ruban adhésif en toile convenant à des températures élevées.

Instructions d'installation

AVANT D'UTILISER VOTRE FOUR À MICRO-ONDES

1. Assurez-vous que le four à micro-ondes a été installé conformément aux instructions.

INSTRUCTIONS D'INSTALLATION

Réinstallez le fusible ou réenclenchez le disjoncteur du panneau de distribution principal.

1. Enlevez tout le matériel d'emballage du four à micro-ondes.

2. Installez le plateau tournant et la plateau en verre dans le four à micro-ondes.

1. Lisez le manuel d'utilisation et d'entretien.

MANUEL DE L'UTILISATEUR

1. CONSERVEZ LES INSTRUCTIONS D'INSTALLATION POUR VOTRE INSPECTEUR LOCAL.

INSTRUCTIONS D'INSTALLATION

1. Branchez le cordon d'alimentation séparée et dédiée sur une prise de courant réservée de 15 à 20 A.

Assurez-vous qu'une mise à la terre appropriée est en place avant toute

1. Remplissez la carte d'enregistrement du produit.

CARTE D'ENREGISTRE MENT DU PRODUIT
