Type de produit	Lave-vaisselle encastrable
Marque	Frigidaire
Modèle	FFBD2420SS
Dimensions (H x L x P)	825 mm x 598 mm x 675 mm
Poids approximatif	50 kg
Alimentation électrique	120 V, 60 Hz, 15 A
Raccordement d'eau	Eau chaude uniquement, pression 20-120 psi
Capacité nominale	14 couverts
Programmes de lavage	Normal, Intensif, Rapide, Éco, Verres, Rinçage
Options supplémentaires	Départ différé, Séchage extra, Demi-charge, Zone de lavage intensif
Type de séchage	Séchage par condensation avec ventilateur
Niveau sonore	49 dB(A)
Classe énergétique	A+
Consommation d'eau par cycle	9,5 L
Consommation d'énergie annuelle	270 kWh
Matériau de la cuve	Inox (acier inoxydable)
Sécurité enfant	Oui, verrouillage des touches
Système anti-fuite	AquaStop
Longueur du câble d'alimentation	1,5 m
Longueur du tuyau d'arrivée d'eau	1,5 m
Longueur du tuyau de vidange	1,8 m
Entretien régulier	Nettoyage du filtre et des bras de lavage tous les mois

FOIRE AUX QUESTIONS - FFBD2420SS FRIGIDAIRE

Quelle est la hauteur minimale de l'ouverture d'installation ?

L'ouverture doit avoir au moins 825 mm de hauteur libre pour permettre l'insertion du lave-vaisselle. Prévoyez un dégagement supplémentaire de 2 mm de chaque côté.

Puis-je installer le lave-vaisselle sous une plaque de cuisson ?

Non, il est interdit d'installer l'appareil sous une plaque de cuisson car la chaleur pourrait endommager la cuve en plastique.

Quelle doit être la pression d'eau minimale ?

La pression d'eau chaude doit être comprise entre 20 et 120 psi (1,4 à 8,3 bars) pour garantir un fonctionnement correct.

Comment fixer le lave-vaisselle si le comptoir est en granit ?

Fixez-le aux parois latérales de l'armoire à l'aide des supports de montage et des vis fournies. Retirez les capuchons des dispositifs de réglage, percez des trous dans les parois de l'armoire, puis insérez les vis.

Que faire si le lave-vaisselle ne vidange pas ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Nettoyez le filtre situé au fond de la cuve et assurez-vous que le broyeur d'évier est vide si raccordé.

Comment entretenir les bras de lavage ?

Retirez les bras de lavage tous les mois et nettoyez les orifices avec un cure-dent ou une brosse sous l'eau courante pour éliminer les particules alimentaires.

Quelle est la consommation d'eau par cycle ?

La consommation d'eau est d'environ 9,5 litres par cycle pour le programme Normal, variant selon le programme sélectionné.

Peut-on utiliser du sel régénérant ?

Oui, l'appareil est équipé d'un adoucisseur d'eau. Utilisez du sel spécifique pour lave-vaisselle et ajustez le réglage de dureté selon votre eau.

Comment activer le verrouillage enfant ?

Appuyez simultanément sur les touches « Départ différé » et « Séchage extra » pendant 3 secondes jusqu'à ce que le symbole de verrouillage s'affiche.

Quels types de détergents utiliser ?

Utilisez des détergents en poudre, liquides ou tablettes adaptés aux lave-vaisselle. Respectez les dosages recommandés pour éviter la formation de mousse.

MODE D'EMPLOI FFBD2420SS FRIGIDAIRE

Lave-vaisselle Notice d'installation

NOTE À L'INSTALLATEUR : Veuillez laisser la notice d'installation au consommateur.
NOTE AU CONSOMMATEUR : Veuillez lire le guide d'utilisation et d'entretien de votre lave-vaisselle. Il renferme des messages importants sur l'utilisation sécuritaire de cet appareil. Il contient également plusieurs suggestions pour obtenir les meilleurs résultats possibles avec votre lave-vaisselle. Conservez ces instructions avec votre guide d'utilisation et d'entretien pour pouvoir vous y référer plus tard.
Pour tout problème d'installation, communiquez avec votre détaillant ou votre installateur. Il vous incombe de fournir les raccords nécessaires : électriques, de sortie et autres.

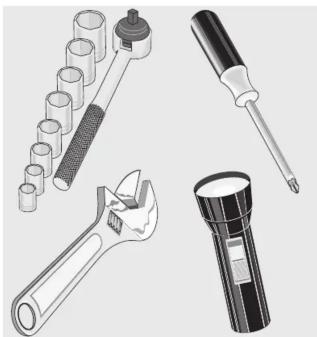

Compétences requises : L'installation de ce lave-vaisselle nécessite des compétences de base dans les domaines de la mécanique et de l'électricité. L'installateur est responsable de l'installation correcte de l'appareil. Les défaillances du produit attribuables à une installation inadéquate ne sont pas couvertes par la garantie.
Temps requis pour l'installation : Entre 1 et 3 heures. Une nouvelle installation de lave-vaisselle exige plus de temps que le remplacement d'un ancien modèle.

AVERTISSEMENT

Installez et rangez le lave-vaisselle à l'intérieur, à l'abri des intempéries. N'INSTALLEZ PAS le lave-vaisselle dans un endroit où l'eau pourrait geler (là où la température descend sous 0°C (32°F). De l'eau gelée dans les boyaux, les tuyaux et autres composants peut endommager le lave-vaisselle.

AVERTISSEMENT

RISQUE DE BASCULEMENT

• N'UTILISEZ PAS le lave-vaisselle tant que son installation n'est pas terminée.
• N'UTILISEZ PAS sur la porte ouverte et n'y placez pas de poids excessif.

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQU

• Effectuez la mise à la terre du lave-vaisselle.
- Raccordez le fil de mise à la terre au connecteur vert de mise à la terre dans la boîte de jonction.
• N'UTILISEZ PAS de rallonge.
Pour réduire les risques de choc électrique, d'incendie ou de blessures, l'installateur doit s'assurer que le lave-vaisselle est complètement encastré au moment de l'installation.

Préparation en vue de l'installation

Dimensions du produit
Vue latérale Vue de face

598 mm (23,5 po)675 mm (22,6 po) 825 mm (32,4 po) 800000 PECO

Pose préliminaire

REMARQUE

Nouvelle installation

S'il s'agit d'une nouvelle installation de lave-vaisselle, la majeure partie du travail doit être effectuée avant que le lave-vaisselle soit inséré en place.

Remplacement

Si le l'ave-vaisselle remplace un ancien modèle, vous devez vérifier si les connexions de l'ancien lave-vaisselle sont compatibles avec celles du nouveau lave-vaisselle. Remplacez au besoin les connexions existantes.

1. Assurez-vous que l'emplacement choisi est à proximité des sources nécessaires pour les raccordements d'entrée d'eau, d'électricité et d'évacuation. N'INSTALLEZ PAS l'appareil sous une plaque de cuisson, car la cuve en plastique pourrait être endommagée.

IMPORTANT

Si vous prévoyez installer l'appareil dans un coin, il doit y avoir un dégage-ment d'au moins 50 mm (2 po) pour ouvrir la porte.

- Le plancher de l'emplacement choisi doit pouvoir supporter le poids du lave-vaisselle.

- Choisissez un endroit situé près d'un évier, à proximité d'une alimentation en eau, d'un système d'évacuation et d'une prise électrique.

- Le lave-vaisselle doit être installé à un maximum de 3 m (9,8 pi) de l'évier. - L'emplacement doit vous permettre d'ouvrir facilement la porte du lave-vaisselle et offrir un espace suffisant entre l'appareil et les parois l'entourant au moins 2 mm (0,1 po).

- Le mur arrière de l'ouverture doit être exempt de toute obstruction.

1. Retirez tout tapis de la zone afin d'obtenir le dégagement requis pour le moteur. Le plancher doit être plat et exempt de toute obstruction.

AVERTISSEMENT

RISQUE D'INCENDIE

N'installez pas le lave-vaisselle sur un tapis.

IMPORTANT

Les conduites d'eau, d'électricité et d'évacuation doivent être posées de façon préliminaire avant de poursuivre.

Pour les nouvelles installations seulement

1. À l'aide d'une scie circulaire, percez un trou sur le côté de l'armoire où se

2. Ajustez les quatre pieds de nivellement au bas du lave-vaisselle après avoir mesuré la hauteur de l'ouverture de l'armoire sous le comptoir jusqu'au plancher. (Voir l'étape 8 Mise de niveau du lave-vaisselle.)

3. Localisez la conduite d'eau chaude et le câble d'alimentation.
4. Placez le lave-vaisselle de façon à ce que le câble d'alimentation se trouve dans la coulisse centrale de la base du lave-vaisselle. Pour empêcher que le câble électrique se pince lorsque vous insérez le lave-vaisselle en place, utilisez du ruban adhésif ou des colliers de serrage pour fixer le câble électrique dans la coulisse.

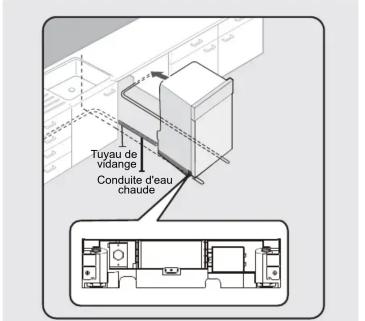

Tuyau de vidange Conduite d'eau chaude

1. Tirez le tuyau de vidange par le trou de la paroi latérale de l'armoire de l'évier. Veillez à ce qu'il ne se plie pas.
2. Assurez-vous que la conduite d'eau chaude n'est pas tordue, puis raccordez-la au joint en coude.
3. Faites doucement glisser le lave-vaisselle dans l'espace prévu pour l'installation. Si possible, tirez délicatement vers l'arrière toute longueur excessive de la conduite d'eau, du tuyau de vidange et du câble d'alimentation pendant que vous déplacez le lave-vaisselle. Faites-vous aider au besoin par une ou deux autres personnes.

8 Fixation du lave-vaisselle

Vous devez fixer le lave-vaisselle au comptoir ou aux parois de l'armoire pour plus de stabilité et de sécurité.

Pour le fixer au comptoir (en bois ou fait d'un matériau qui ne sera pas endommagé par le perçage), suivez les instructions ci-dessous.

1. Placez une grande serviette au fond du lave-vaisselle pour ne pas que des copeaux de bois ou des vis tombent dans le lave-vaisselle.
2. Vérifiez que les supports de montage sont solidement fixés au dessus de l'appareil avec les vis ST3.5*9 fournies avec l'appareil.
3. Percez délicatement les trous de vis dans le dessous du comptoir en faisant passer le foret dans les trous de vis de chaque support de montage et en vous assurant que le diamètre du trou est plus petit que celui de la vis.
4. Insérez les vis ST4*14 dans les supports, puis serrez-les pour fixer le lave-vaisselle au comptoir

Pour fixer le lave-vaisselle aux parois de l'armoire de cuisine (si le comptoir est en granite, en marbre ou tout autre matériau pouvant être endommagé par le perçage), suivez les instructions ci-dessous.

1. Placez une grande serviette au fond du lave-vaisselle pour ne pas que des copeaux de bois ou des vis tombent dans le lave-vaisselle.

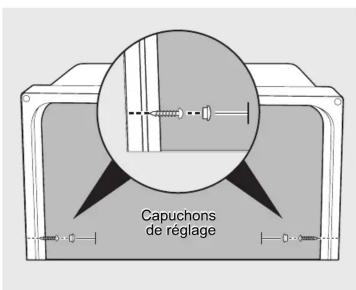

2. Retirez les capuchons des dispositifs de réglage avec la pointe d'un tournevis. Les capuchons se trouvent juste à l'intérieur de la cuve, près du milieu des deux côtés.

Capuchons de réglage

1. Percez un trou dans les parois de l'armoire de cuisine des deux côtés en faisant délicatement passer le foret dans les trous de vis découverts par le retrait des capuchons d'entretoise et en perçant dans le côté de l'armoire. Assurez-vous que le trou que vous percez soit plus petit que le diamètre de la vie et que le foret de la porcouse ne haute pas les côtés des trois des

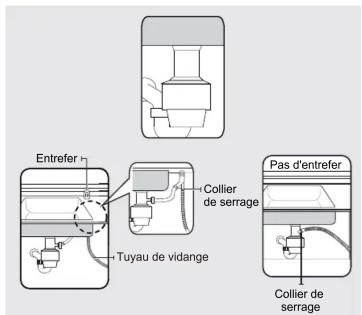

Raccord au drain avec un broyeur à déchets avec et sans entrefer.

Entrefer Collier de serrage Tuyau de vidange Pas d'entrefer Collier de serrage

1. L'extrémité moulée du tuyau de vidange est compatible avec des raccords d'un diamètre de 5/8 po, 3/4 po ou 1 po sur l'entrefer, le raccord en T ou le broyeur. Coupez sur la ligne marquée selon les besoins de votre installation.

Coupe des conduites 1° 30° 50°

IMPORTANT

NE COUPEZ PAS la partie ondulée de la conduite.

1. Faites glisser un collier de boyau sur l'extrémité du tuyau de vidange. Fixez le tuyau de vidange dans le raccord de l'évier, faites glisser le collier de serrage jusqu'à l'extrémité du tuyau et serrez le collier.
