Caractéristiques	Détails
Type de produit	Four électrique
Capacité	27 pouces
Fonctionnalités de cuisson	Convection, cuisson par air
Température maximale	500°F (260°C)
Modes de cuisson	Cuisson traditionnelle, grill, convection
Dimensions	Largeur : 27 pouces, Hauteur : 29 pouces, Profondeur : 23 pouces
Poids	Environ 150 lbs (68 kg)
Consommation énergétique	Énergétiquement efficace (classe A)
Système de sécurité	Verrouillage de sécurité, protection contre la surchauffe
Entretien	Nettoyage facile avec fonction de nettoyage à la vapeur
Garantie	1 an sur les pièces et la main-d'œuvre

FOIRE AUX QUESTIONS - FGEW276SSS FRIGIDAIRE

Comment régler la température du four Frigidaire FGEW276SSS ?

Pour régler la température, tournez le bouton de température sur le panneau de commande jusqu'à atteindre la température désirée. Vous pouvez également utiliser le panneau numérique pour entrer la température précise.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est bien branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte du four est bien fermée, car cela peut empêcher le four de chauffer.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four doux et un chiffon ou une éponge non abrasive. Évitez d'utiliser des nettoyants contenant des agents corrosifs qui pourraient endommager la surface.

Le four émet une odeur étrange lors de la première utilisation, est-ce normal ?

Oui, il est normal que le four émette une odeur lors de la première utilisation en raison des résidus de fabrication. Faites fonctionner le four à vide à température élevée pendant environ 30 minutes pour éliminer cette odeur.

Comment utiliser la fonction de cuisson à convection ?

Pour utiliser la cuisson à convection, sélectionnez le mode de convection sur le panneau de commande. Assurez-vous de réduire la température de cuisson de 20°C par rapport à la cuisson conventionnelle.

Que faire si l'écran du four ne s'allume pas ?

Vérifiez que le four est correctement branché à une source d'alimentation. Si l'écran reste noir, essayez de réinitialiser le four en débranchant l'appareil pendant quelques minutes, puis rebranchez-le.

Comment changer l'ampoule intérieure du four ?

Pour changer l'ampoule, débranchez le four, retirez le couvercle de l'ampoule en le tournant dans le sens antihoraire, remplacez l'ampoule par une ampoule de même type et remettez le couvercle en place.

Quelle est la capacité du four Frigidaire FGEW276SSS ?

La capacité du four Frigidaire FGEW276SSS est d'environ 70 litres, ce qui vous permet de cuisiner plusieurs plats en même temps.

Comment ajuster les grilles du four ?

Pour ajuster les grilles, retirez-les en les tirant vers l'extérieur, puis repositionnez-les dans les supports désirés. Assurez-vous qu'elles sont bien en place avant de commencer la cuisson.

MODE D'EMPLOI FGEW276SSS FRIGIDAIRE

(Combiné à une table de cuisson électrique ou à gaz (en option))

L'INSTALLATION ET L'ENTRETIEN DOIVENT ÊTRE EFFECTUÉS PAR UN INSTALLATEUR QUALIFIÉ.

IMPORTANT: CONSERVEZ POUR L'INSPECTEUR D'ÉLECTRICITÉ LOCAL. LIRE ET CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.

! AVERTISSEMENT POUR VOTRE SÉCURITÉ: N'entreposez pas ou n'utilisez pas d'essence ou d'autres produits inflammables à proximité de cet appareil ou de tout autre appareil électroménager

Votre nouveau four encastré a été conçu pour s'ajuster à différentes dimensions de découpage et en faciliter l'installation. La première étape de votre installation consiste à mesurer les dimensions du découpage actuel et, à les comparer au tableau de dimensions de découpage ci-dessous. Vous découvrirez peut-être que peu ou pas de modification sera nécessaire.

États-Unis et Canada

AVERTISSEMENT N'enlevez pas les entretoises sur les parois latérales et/ou à l'arrière du four. Ces entretoises centrent le four dans l'espace fourni. Le four doit être centré pour prévenir une accumulation excessive de chaleur pouvant causer un feu ou des dommages.

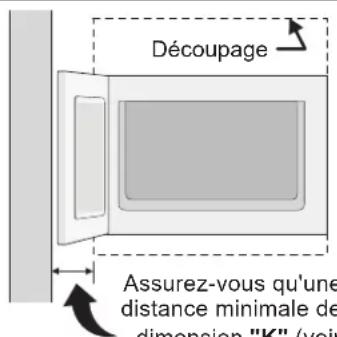

Découpage Assurez-vous qu'une distance minimale de dimension "K" (void)

Assurez-vous qu'une distance minimale de dimension "K" (voir tableau) sépare l'ouverture de découpage du four (du côté charnière de la porte) et toute paroi latérale.

* La distance suggérée du plancher est 31" (78,7 cm). La distance minimale requise est 4 ½" (11,4 cm).

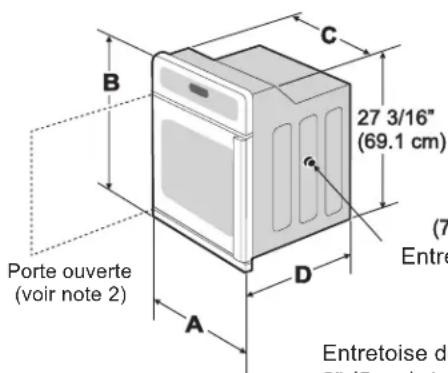

Porte ouverte (voir note 2) 27 3/16" (69.1 cm) Entretoise de 2" (5 cm) à la

27 1/8" (68.9 cm) 1½" (3.8 cm) Min. H F 31"* (78.7 cm) Entretoise 27 1/8" G Ouverture pour la sortie du câble 3" (7.6 cm) 2" (5.1 cm) Min. Boîte de jonction électrique ise de bois de (m) de largeur si aire.

Figure 1

NOTES:

1. La base doit pouvoir supporter 150 lbs (68 kg).
2. Allouez au moins 27 ^1/4 " (69,2 cm) d'espace à l'avant du four pour permettre l'ouverture complète de la porte.
3. La dimension G (profondeur du découpage) est critique pour une bonne installation du four. Si la moulure inférieur du four ne vient pas s'appuyer contre l'armoire ou si un bruit se fait entendre, vérifier la dimension G pour vous assurer qu'elle est correcte.
4. Si la hauteur du découpage est plus grande que 28 ^1/8 " (71,4 cm) ajoutez une entretoise de bois de 2" (5 cm) de largeur et de hauteur appropriée de chaque côté de l'appareil. Si la hauteur du découpage (H) est plus grande que 28 ^5/8 " (72,7 cm) vous pouvez commander une moulure inférieure plus large en communiquant avec un centre de service.

DIMENSIONS DE L'APPAREIL
A B C D
27 (68,6) 29 (73,7) 24		^5/_8 (62,5) 24^3/_4 (62,9)

DIMENSIONS DE DÉCOUPAGE ET DE L'ARMOIRE

F		G (Min.)	H. Hauteur standard (autres, voir note 4)		I
Min. Max.	Min. Max.
24^7/_8 (63,2)	25^1/4 (64,1)	24 (61,0) 27^1/4 (69,2)	28^1/4 (71,7)	4^1/2 (11,4)

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

(Combiné à une table de cuisson électrique ou à gaz (en option))

Installateur

1. Lisez toutes les instructions contenues dans ce feuillet avant l'installation du four encastré.
2. Enlevez tout le matériel d'emballage du four avant de procéder au raccordement électrique.
3. Observez tous les codes et règlements applicables.
4. Assurez-vous de laisser ces instructions au consommateur.
5. CE FOUR N'EST PAS HOMOLOGUÉ POUR UNE INSTALLATION CÔTE-À-CÔTE OU SUPERPOSÉE.

Consommateur

Conservez ces instructions avec votre Manuel d'utilisation et d'entretien pour l'inspecteur d'électricité local et références futures.

DIRECTIVES IMPORTANTES DE SÉCURITÉ

• Assurez-vous que votre four encastré est installé et mis à la terre conformément par un installateur ou un technicien de service qualifié.
• Ce four encastré doit être mis à la terre conformément aux codes locaux d'électricité ou, en l'absence de codes, en conformité avec le National Electrical Code ANSI/NFA No. 70, dernière édition aux États-Unis, ou avec la norme CSA C22.1, Partie 1, au Canada.

!AVERTISSEMENT Grimper, s'appuyer ou s'asseoir sur la porte de ce four encastré peut entraîner des blessures graves et peut aussi causer des dommages au four encastré.

- N'utilisez jamais votre four encastré pour chauffer ou réchauffer la pièce. L'utilisation prolongée du four encastré sans ventilation adéquate peut être dangereuse.

! AVERTISSEMENT Il faut couper l'alimentation électrique durant le montage des connexions électriques. À défaut de ce faire il peut en résulter des blessures graves ou la mort.

1. Travaux de menuiserie

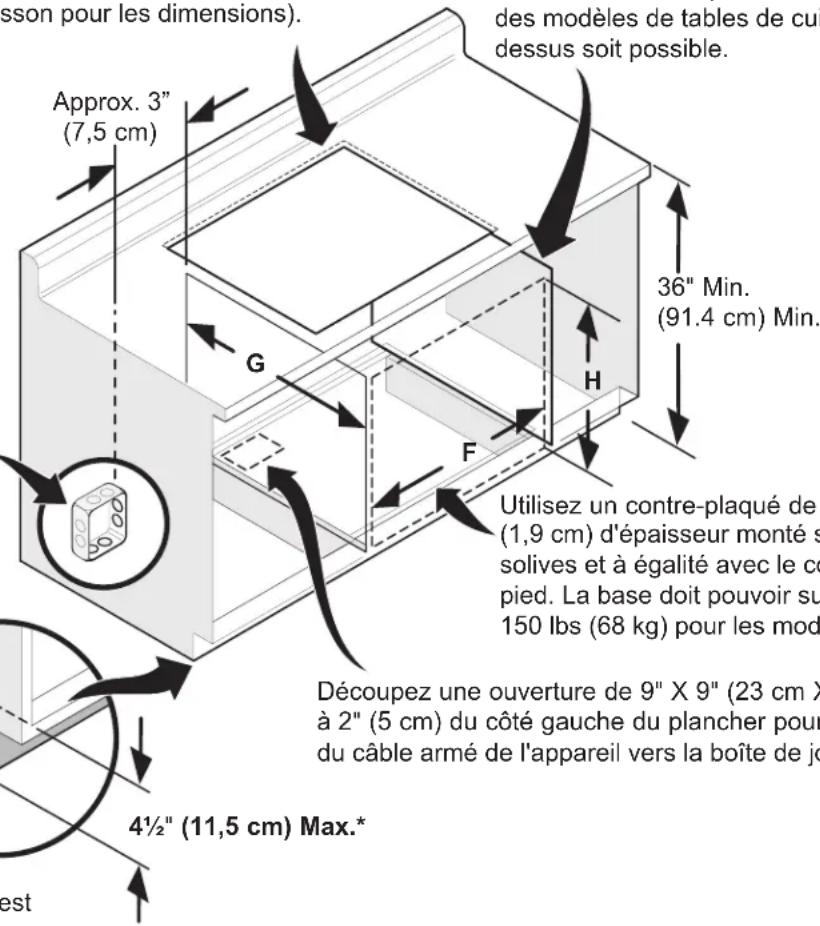

Reportez-vous à la figure 1 pour établir quelles sont les dimensions applicables à votre modèle, ainsi que l'espace nécessaire pour recevoir l'appareil. La surface qui supporte l'appareil doit être en contre-plaqué solide ou tout autre matériau du même type. Il faut vous assurer que la surface est de niveau d'un côté à l'autre et de l'avant à l'arrière.

2. Réglage de la hauteur du four encastré

Lorsque requis, ce four peut être ajusté en hauteur avec une entretoise en bois d'une largeur de 2" (5 cm) pour en permettre l'installation dans le découpage existant d'une armoire, si la hauteur du découpage excède la dimension 28^1/8 " (71,4 cm) (voir la figure 1). Placez l'entretoise de hauteur appropriée de chaque côté de l'ouverture sous l'appareil. Si la hauteur du découpage (H) est plus grande que 28^1/4 " (71,7 cm) vous pouvez commander une moulure inférieure plus large en communiquant avec un centre de service.

3. Exigences électriques

Ces appareils doivent être branchés à une alimentation possédant la tension et la fréquence appropriées. Ils doivent être connectés à un circuit dédié correctement mis à la terre et protégé par un disjoncteur ou un fusible. Pour savoir quel disjoncteur ou fusible utiliser avec cet appareil, référez-vous à la plaque signalétique pour connaître la consommation (watts) et avec cette donnée, consultez la table A pour connaître l'ampérage requis du disjoncteur ou du fusible.

Calibre de l'appareil (Watts) 240V	Circuit de protection recommandé	Calibre de l'appareil (Watts) 208V	Circuit de protection recommandé
Moins de 4800W	20A	Moins de 4100W	20A
4800W - 7200W	30A	4100W - 6200W	30A
7200W - 9600W	40A	6200W - 8300W	40A
9600W et +	50A	8300W et +	50A

Table A

Observez tous les règlements et les codes locaux applicables.

1. Un câble électrique à 3 ou 4 fils de 120/240 ou 120/208 Volt monophasé, 60 Hz CA est requis sur un circuit séparé muni d'un fusible sur chaque fil conducteur (fusible temporisé ou disjoncteur recommandé). NE RELIEZ PAS de fusible au neutre. Il faut tenir compte de l'ajout d'une plaque de cuisson superposée au four encastré. Référez-vous à la plaque signalétique de chaque unité.

NOTE: Le calibre des fils et leurs connexions doivent être conformes à la capacité des fusibles et à la capacité nominale de l'appareil, selon le National Electrical Code ANSI/NFPA No. 70, dernière édition, ou selon la norme canadienne de CSA C22,1, Partie 1, du Code canadien de l'électricité et les codes et les règlements locaux.

! AVERTISSEMENT N'utilisez pas de rallonge électrique avec ces appareils. Son utilisation peut causer un feu, un choc électrique ou des blessures corporelles.

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

(Combiné à une table de cuisson électrique ou à gaz (en option))

1. Il faut brancher l'appareil au panneau de distribution en utilisant des câbles flexibles à gaine métallique ou non métallique. On doit brancher directement à la boîte de jonction le câble gainé flexible de l'appareil. Il faut disposer la boîte de jonction tel qu'illustré à la Figure 1 en laissant autant de lâche que possible dans le câble entre la boîte et l'appareil, pour en faciliter le déplacement si l'entretien s'avère nécessaire.
2. Une attache de protection sécuritaire doit retenir le câble armé flexible à la boîte de jonction.

! AVERTISSEMENT

Risque de choc électrique

• La mise à la terre de cet appareil est obligatoire.
• Ne branchez pas l'appareil au circuit électrique tant qu'il ne sera pas mis à la terre correctement et en permanence.
• Coupez l'alimentation à la boîte de jonction avant de faire les raccords électriques.
• Cet appareil doit être connecté à un circuit permanent électrique, métallique et mis à la terre, ou à un connecteur de mise à la terre qui doit être branché à la borne ou au fil de mise à la terre de l'appareil.
• N'utilisez pas un tuyau d'alimentation de gaz pour la mise à la terre de l'appareil.

Si vous ne respectez pas toutes les instructions précédentes, un feu, des blessures corporelles ou un choc électrique peuvent en résulter.

ATTENTION

Par temps froid, pour protéger la

commande du four, il faut attendre au moins trois (3) heures à la température de la pièce avant de mettre l'appareil sous tension. Ceci évitera toute possibilité d'endommager la commande du four lors de la mise sous tension.

4. Connexions électriques

Le consommateur est responsable et doit communiquer avec un installateur qualifié pour s'assurer que l'installation électrique est adéquate et conforme avec le National Electrical Code ANSI/NFPA No. 70-dernière édition, ou avec la norme CSA C22.1, partie 1, du code canadien de l'électricité, et les codes et règlements locaux.

! AVERTISSEMENT

Risque de choc électrique (Si cet avertissement n'est pas pris en considération, un choc électrique ou des blessures sérieuses peuvent survenir). Cet appareil est muni de fils en cuivre. Si ce dernier est branché à circuit résidentiel en aluminium, n'utilisez que des connecteurs qui sont approuvés pour joindre des fils de cuivre à des fils d'aluminium conformément

au National Electrical Code et les codes et règlements locaux. Lors de l'installation des connecteurs munis de vis touchant directement l'acier ou l'aluminium de conduit flexible, il ne faut pas serrer celles-ci outre mesure afin d'éviter d'endommager le conduit flexible. Il ne faut ni plier ni tordre outre mesure un conduit flexible de manière à éviter un bris dans la gaine et une exposition des fils ou câbles internes.

NE connectez pas le fil de mise à la terre à un tuyau d'alimentation de gaz. Ne branchez pas l'appareil au circuit électrique avant qu'il soit mis à la terre correctement, en permanence. Branchez le conducteur de mise à la terre avant de mettre l'appareil sous tension.

! AVERTISSEMENT

(Si votre appareil possède un câble muni d'un conducteur blanc neutre.) Cet appareil est fabriqué avec un câble d'alimentation muni d'un fil blanc neutre et d'un fil de mise à la terre en cuivre branché sur le châssis. Si l'appareil est utilisé, aux États-Unis, dans une maison mobile, un nouveau branchement (1996 NEC), un véhicule récréatif où les codes locaux n'autorisent pas la connexion du conducteur de mise à la terre du châssis au neutre ou au Canada, débranchez les fils blanc et vert des autres et utilisez le fil de mise à la terre pour mettre à la terre l'appareil conformément aux codes locaux, branchez le conducteur neutre de manière habituelle au circuit neutre voir la figure 3. Si l'appareil doit être branché à un câble à 3 fils (aux États-Unis seulement), où les codes locaux permettent la connexion du fil de mise à la terre du châssis au neutre (blanc). Voir la figure 2.

ÉLECTRICIEN: Le câble gainé fourni avec cet appareil est homologué par UL pour connexion à des circuits résidentiels de fils de calibre supérieur. La capacité thermique de l'isolant des câbles excède considérablement celle des circuits résidentiels. La transmission du courant électrique maximum permise des fils du câble est en fonction de la capacité thermique de la gaine plutôt que du calibre du fil.

Si les codes locaux permettent la connexion du fil de mise à la terre du châssis au neutre (blanc) (aux États-Unis seulement) (voir figure 2):

1. Coupez l'alimentation à la boîte de jonction.
2. Dans la boîte de jonction:
   Raccordez les fils de l'appareil à ceux du circuit électrique tel que montré à la figure 2.

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

(Combiné à une table de cuisson électrique ou à gaz (en option))

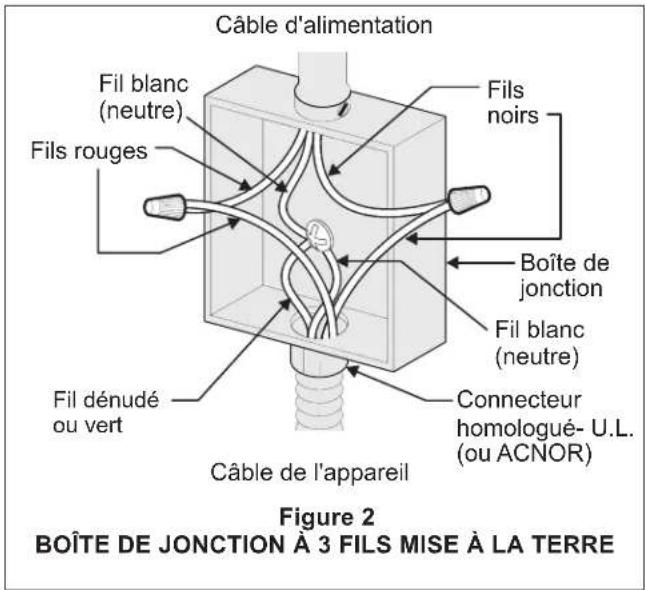

Câble d'alimentation Fils blanc (neutre) Fils rouges Fils noirs Boîte de jonction Fil blanc (neutre) Connecteur homologué- U.L. (ou ACNOR) Fil dénudé ou vert Câble de l'appareil Figure 2 BOÎTE DE JONCTION À 3 FILS MISE À LA TERRE

Si l'appareil est utilisé dans une maison mobile, un nouveau branchement (1996 NEC), un véhicule récréatif ou si les codes locaux N'AUTORISENT PAS la connexion du conducteur de mise à la terre du châssis au neutre, le châssis de l'appareil NE DOIT PAS être branché au fil neutre du câble à 4 fils (voir le figure 3):

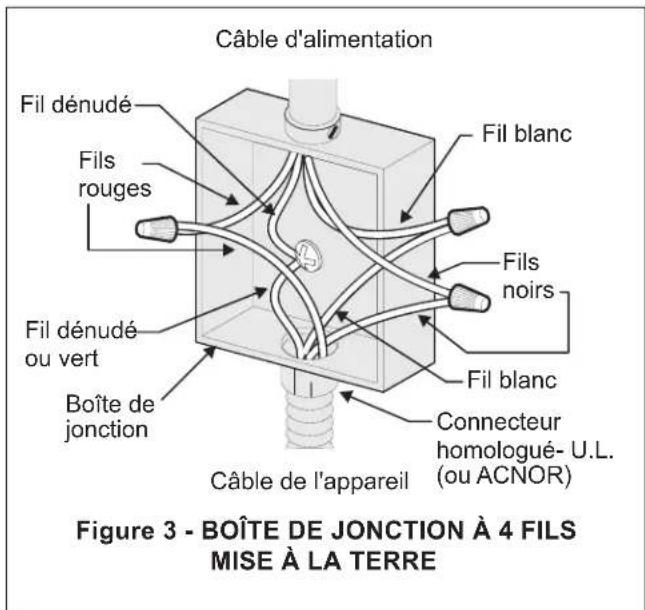

1. Coupez l'alimentation à la boîte de jonction.
2. Séparez le fil blanc du fil dénudé en cuivre de mise à la terre du câble d'alimentation de l'appareil.
3. Dans la boîte de jonction: Raccordez les fils de l'appareil à ceux du circuit électrique tel que montré à la figure 3.

Câble d'alimentation Fil dénudé Fils rouges Fil dénudé ou vert Boîte de jonction Câble de l'appareil Fil blanc Fils noirs Fil blanc Connecteur homologué- U.L. (ou ACNOR) Figure 3 - BOÎTE DE JONCTION À 4 FILS MISE À LA TERRE

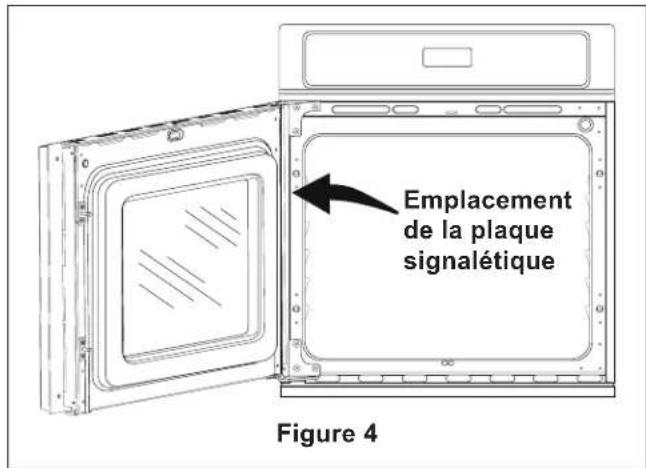

5. Emplacement des numéros de modèle et de série

La plaque signalétique est située sur le côté intérieur de la moulure latérale.

Pour toute commande de pièces ou demande de renseignement au sujet de votre appareil, assurez-vous d'inclure les numéros de modèle et de série, ainsi que le numéro ou lettre de lot de la plaque signalétique de votre four.

Emplacement de la plaque signalétique Figure 4

6. Modification de l'ouverture de la porte du four

La porte de ce four à encastrer peut être facilement modifiée pour s'ouvrir vers la droite ou vers la gauche. Lorsque vous recevez l'appareil, la porte du four s'ouvre vers la gauche. Il est préférable d'inverser, si nécessaire, la porte du four avant d'installer le four dans l'armoire. Si l'appareil est déjà installé dans l'armoire, enlevez les vis de fixation et retirez l'appareil de l'armoire d'environ 2 pouces (5 cm).

6.1 Pour retirer la porte de l'appareil

Assurez-vous que la porte du four est fermée.

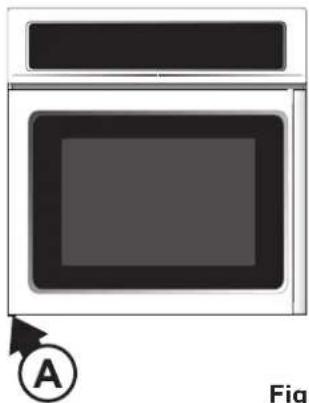

6.1.1. Enlevez la vis du pivot situé en bas du côté de la charnière (Voir A, Figure 5).

(Combiné à une table de cuisson électrique ou à gaz (en option))

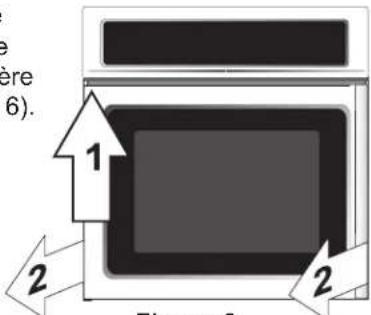

6.1.2. Soulevez la porte afin de dégager le pivot de la charnière inférieure (Figure 6).

e ère (6). 1 2 2 Figure 6

Figure 6

6.1.3. Retirez la porte de l'appareil.
6.1.4. Déposez la porte sur une surface de travail la poignée vers le haut.

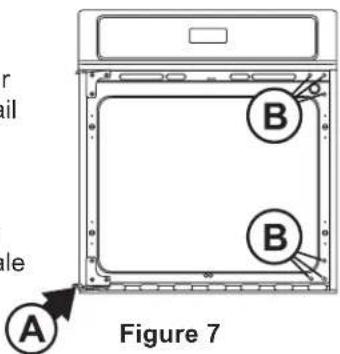

6.1.5. Replacez la vis du pivot (Voir A, Figure 7) à sa position initiale sur la charnière.

6.2 Modification de l'encadrement

6.2.1. Enlevez les six (6) vis et rondelles du côté droit de l'encadrement (Voir B, Figure 7). Conservez ces vis pour les réinstaller à l'étape 6.2.5.
6.2.2. Enlevez la charnière de l'encadrement située du côté gauche en bas de l'encadrement (Voir C, Figure 8) et installez-la du côté opposé soit du côté droit en haut de l'encadrement (Voir E, Figure 8).
6.2.3. Procédez de la même façon pour la charnière de l'encadrement située en haut à gauche (Voir D, Figure 8), retirez-la de l'encadrement et réinstallez-la du côté opposé soit du côté droit en bas (Voir F, Figure 8).

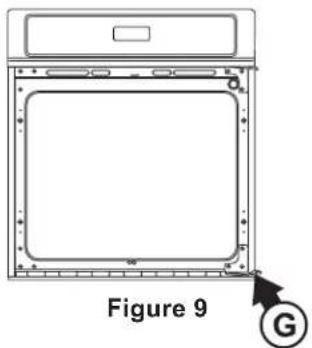

6.2.4. Enlever la vis du pivot (Voir G, Figure 9) située sur la charnière de l'encadrement en bas à droite. Conservez-la pour la réinstaller à la toute fin.


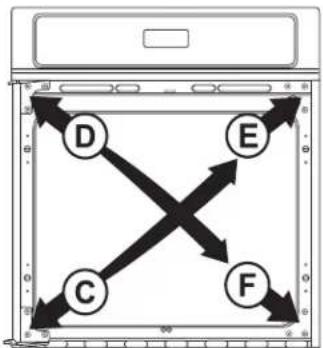

Figure 8

6.2.5. Replacez les six (6) vis et rondelles, enlevées à l'étape 1, du côté opposé de l'encadrement soit à gauche (Voir B, Figure 10).

B B

Figure 10

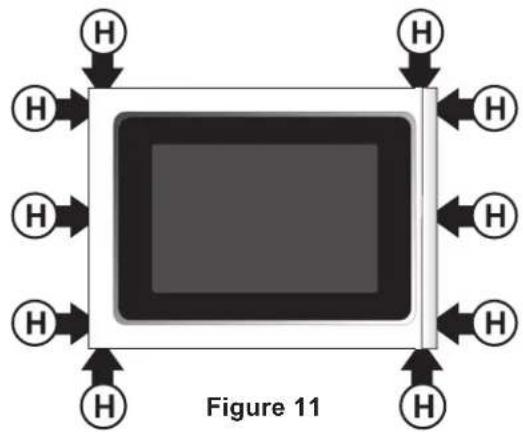

6.3 Modification de la porte du four

6.3.1. De chaque côté de la porte, sous le panneau de verre, enlevez les 3 vis retenant l'assemblé panneau de verre et poignée à la partie interne de la porte. Enlevez aussi les 4 vis situées sur la partie inférieure et supérieure de la porte de façon à pouvoir enlever l'assemblé panneau de verre et poignée de la partie interne de la porte (Voir H, Figure 11 (10 vis en tout)).

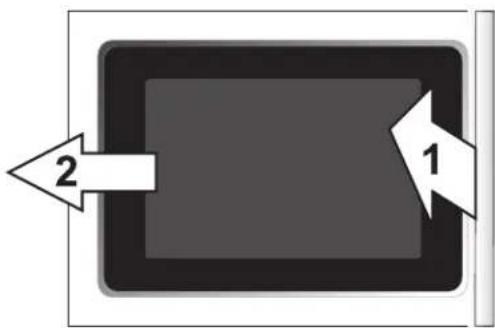

6.3.2. Pour enlever le panneau de verre, placez-vous du côté de la poignée et soulevez légèrement (d'environ 30°) cette partie vers le haut. Faites glisser l'assemblé du côté opposé de façon dégager l'assemblé panneau de verre et poignée de la partie interne de la porte (Figure 12).

(Combiné à une table de cuisson électrique ou à gaz (en option))

6.3.3. Déposez l'assemblé panneau de verre sur une surface solide et sécuritaire.
6.3.4. Retournez la partie interne de la porte afin que l'intérieure de la porte du four se trouve vers le haut.

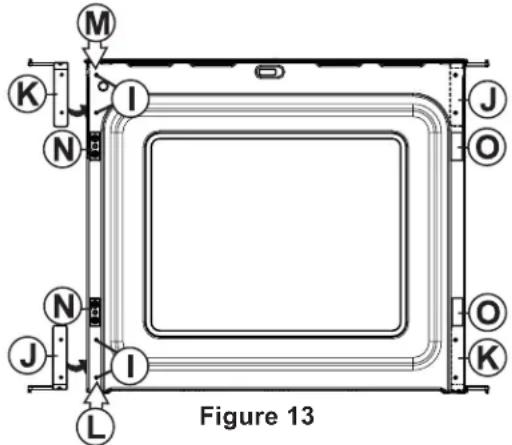

6.3.5. Enlevez les 4 bouchons (Voir I, Figure 13) situés du côté gauche de la partie interne de la porte. Conservez-les pour l'étape 6.3.11.
6.3.6. Enlevez les 2 bouchons (Voir O, Figure 13) situés du côté droit la partie interne de la porte. Conservez-les pour l'étape 6.3.8.
6.3.7. Enlevez les 2 tenons (Voir N, Figure 13) situés du côté gauche de la partie interne de la porte et installez-les de l'autre côté (Voir O, Figure 13).
6.3.8. Installez les 2 bouchons, enlevés à l'étape 6.3.6, de l'autre côté de la partie interne de la porte (Voir N, Figure 13).
6.3.9. Dévissez la charnière située en bas à droite de la partie interne de la porte et installez-la en haut à gauche (Voir K, Figure 13).
6.3.10. Dévissez la charnière située en haut à droite de la partie interne de la porte et installez-la en bas à gauche (Voir J, Figure 13).

6.3.11. Installez les 4 bouchons, enlevés à l'étape 6.3.5, de l'autre côté de la partie interne de la porte.
6.3.12. Retournez la partie interne de la porte pour que l'intérieur se trouve vers la surface solide pour permettre l'installation de l'assemblé panneau de verre et poignée.
6.3.13. Replacez l'assemblé panneau de verre et poignée sur la partie interne de la porte du four en procédant à l'inverse de l'étape 6.3.2
6.3.14. Fixez l'assemblé panneau de verre et poignée à l'aide des 10 vis enlevées à l'étape 6.31(Voir H, la figure 11).

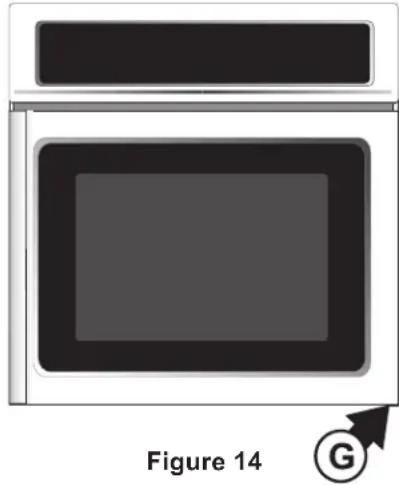

6.4 Réinstallation de la porte sur l'appareil

6.4.1. Placez la porte sur l'appareil en alignant la charnière supérieure de la porte dans le pivot du haut.

6.4.2. Une fois la charnière insérée dans le pivot soulevez la porte afin de permettre à la charnière inférieure de la porte de s'insérer dans le pivot du bas.
6.4.3. Fermez la porte. ATTENTION n'essayez pas d'ouvrir la porte tant que la vis du pivot n'est pas fixée.
6.4.4. Fixez la vis du pivot (Voir G, Figure 14).

7. Installation dans l'armoire

IMPORTANT

Ne soulevez pas l'appareil par la poignée de la porte

! AVERTISSEMENT

Risque de lourde charge

• Soyez 2 personnes ou plus pour installer ou déplacer l'appareil.
• Des blessures ou des dommages à l'appareil peuvent survenir si vous ne suivez pas cette instruction.

Installation des vis de fixation:

! AVERTISSEMENT

Le four à encastrer peut

basculer lorsque la porte est ouverte. Les vis de fixation fournies avec l'appareil doivent être installées afin de prévenir les risques de basculer et de blessures aux personnes.

1 Déballez le four encastré. Récupérez la moulure inférieure qui est fixée sur le côté du four.
2 Les trous situés sur les moulures latérales dont utilisés comme guide pour installer les vis de fixation de l'appareil (Figure 15).
3 Utilisez les deux vis de fixation fournies avec le four pour fixer ce dernier à l'armoire.

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

(Combiné à une table de cuisson électrique ou à gaz (en option))

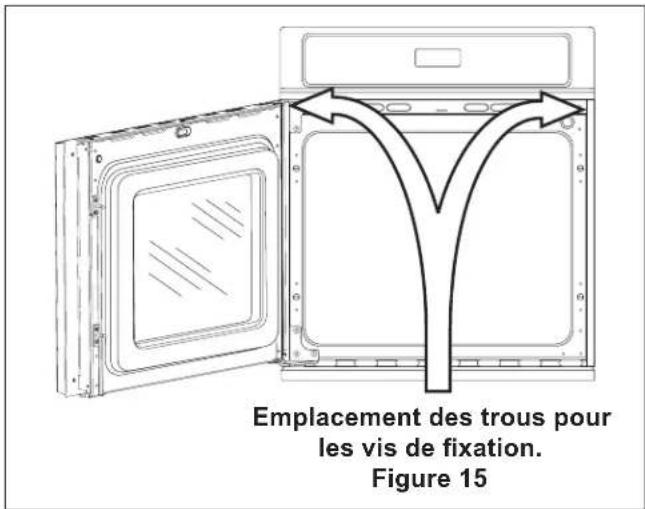

Emplacement des trous pour les vis de fixation. Figure 15

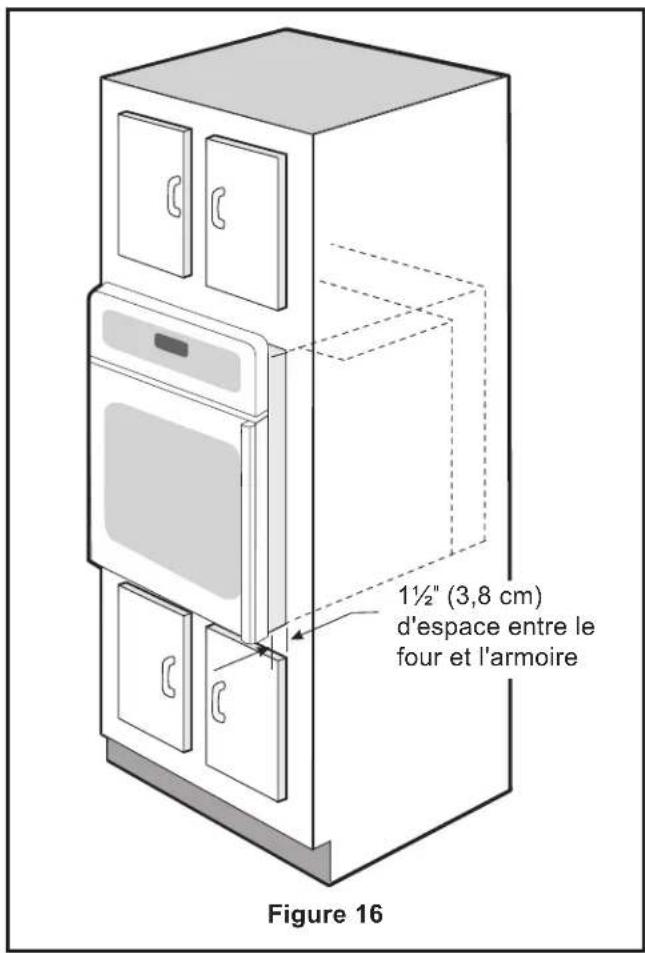

4 Insérez le four dans l'armoire. Glissez-le en laissant 1½" (3,8 cm) d'espace entre le four et l'armoire (voir Figure 6). Tirez le câble d'alimentation et passez-le par le trou dans l'armoire pour le diriger vers la boîte de connexion en finissant d'encastrer le four à l'armoire.

1½" (3,8 cm) d'espace entre le four et l'armoire Figure 16

5 Poussez le four dans l'armoire.

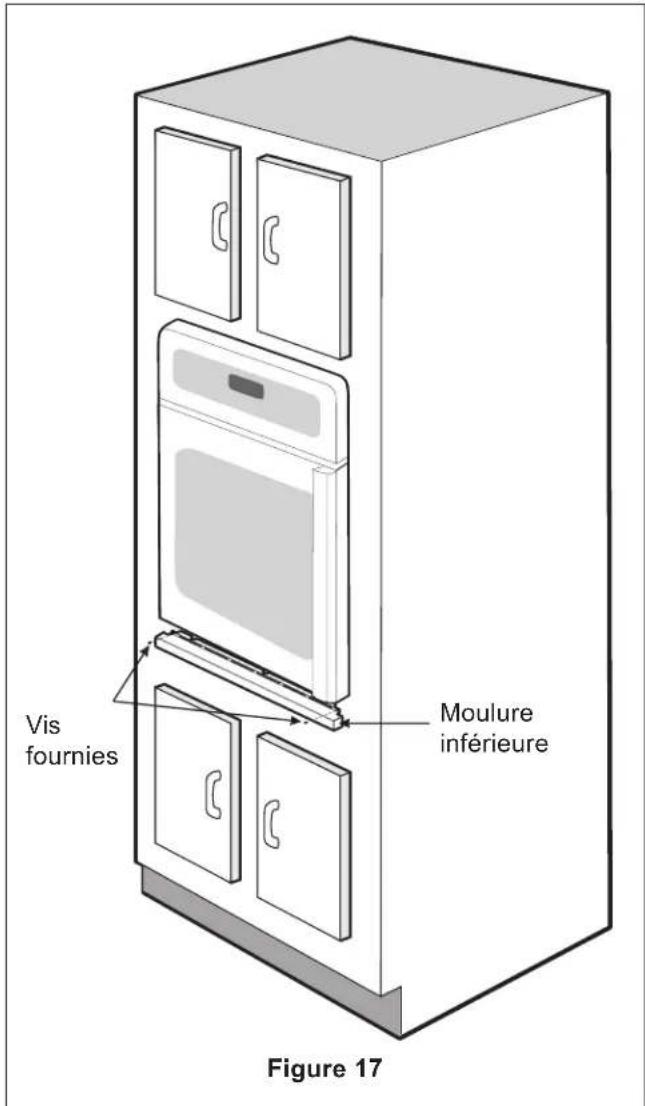

6 Installation de la moulure inférieure: Pour une hauteur de découpage (H) supérieure à 28 ^1/4 " (71,7 cm) une moulure inférieure plus large doit être commandé, contactez un centre de service. Placez le haut de la moulure inférieure par dessus les petites languettes de chaque côté du four encastré, sous la porte. Vissez la moulure dans les trous situés de chaque côté de l'appareil en utilisant les vis fournies avec la moulure (voir la figure 17).

Vis fournies Moulure inférieure Figure 17

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

(Combiné à une table de cuisson électrique ou à gaz (en option))

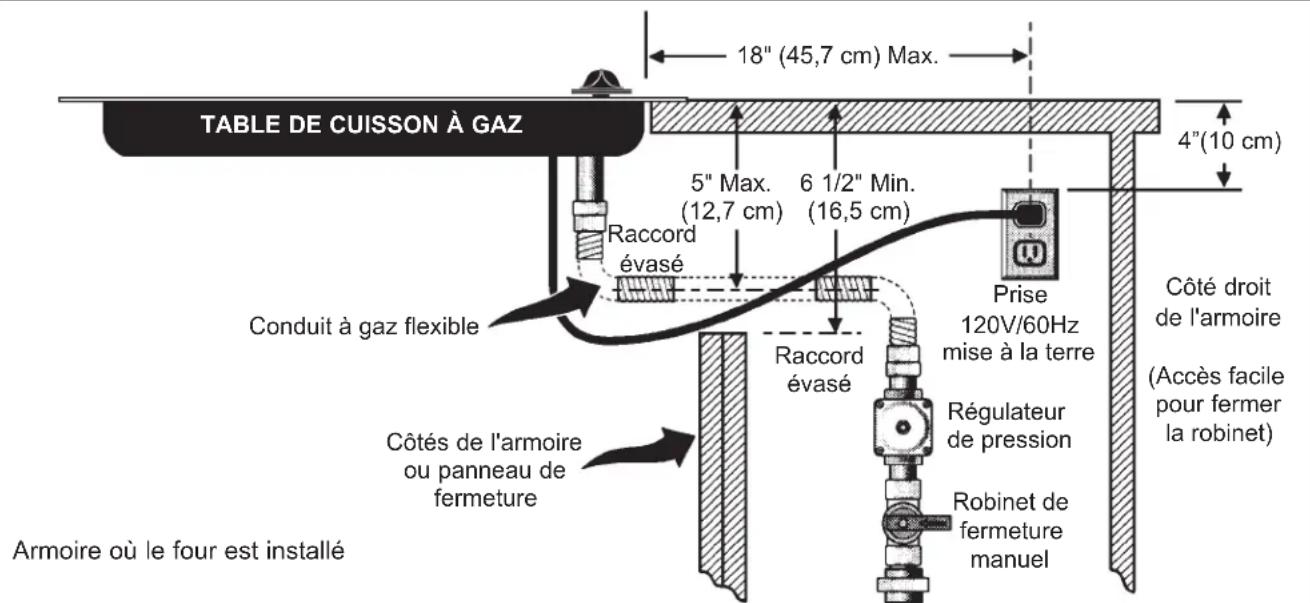

L'installation typique d'un four encastré électrique sous le comptoir est présentée à la figure qui suit.

Seulement certains modèles de tables de cuisson peuvent être installés au-dessus de certains modèles de fours encastrés. Les modèles approuvés pour être combinés sont identifiés à l'aide d'un numéro MGF ID et d'un code de produit (Consultez la feuille qui se trouve dans l'enveloppe de littérature ainsi que le feuillet d'instructions d'installation de la table de cuisson pour les dimensions).

Il faut fermer les côtés de l'habitacle par des panneaux de bois pour isoler l'appareil des armoires de chaque côté. La hauteur de ces panneaux doit faire en sorte que l'installation des modèles de tables de cuisson au dessus soit possible.

! AVERTISSEMENT

Pour réduire les risques de blessures et pour empêcher le four encastré de basculer. Utilisez les supports de fixation pour retenir le four encastré à l'armoire.

208/240 Volt, boîte de jonction pour le four encastré

sson pour les dimensions). Approx. 3" (7,5 cm) des modèles de tables de cui dessus soit possible. 36" Min. (91,4 cm) Min. Utilisez un contre-plaqué de (1,9 cm) d'épaisseur monté s solives et à égalité avec le co pied. La base doit pouvoir su 150 lbs (68 kg) pour les mod Découpez une ouverture de 9" X 9" (23 cm X à 2" (5 cm) du côté gauche du plancher pour du câble armé de l'appareil vers la boîte de jo 4½" (11,5 cm) Max.* est

Utilisez un contre-plaqué de 34 " (1,9 cm) d'épaisseur monté sur deux solives et à égalité avec le coup-de-pied. La base doit pouvoir supporter 150 lbs (68 kg) pour les modèles.

Découpez une ouverture de 9" X 9" (23 cm X 23 cm), à 2" (5 cm) du côté gauche du plancher pour la sortie du câble armé de l'appareil vers la boîte de jonction.

* Si aucune table de cuisson n'est installée directement au dessus du four encastré, la distance maximale permise au dessus du plancher est de 5" (12,7 cm).

DIMENSIONS DE L'OUVERTURE
F. LARGEUR G.	PROFONDEUR H. HAUTEUR
24^7/_8'' (63,2 cm) Min. 25^1/_4'' (64,1 cm) Max.	24" (61,0 cm) Min.	27^1/_4'' (69,2 cm) Min. 28^1/_4'' (71,7 cm) Max.

Figure 18 - INSTALLATION TYPIQUE D'UN FOUR ENCASTRÉ SIMPLE SOUS LE COMPTOIR AVEC UNE TABLE DE CUISSON ÉLECTRIQUE OU À GAZ INSTALLÉE PAR-DESSUS

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

(Combiné à une table de cuisson électrique ou à gaz (en option))

TABLE DE CUISSON À GAZ 18" (45,7 cm) Max. 5" Max. (12,7 cm) 6 1/2" Min. (16,5 cm) 4"(10 cm) Conduit à gaz flexible Raccord évasé Côtés de l'armoire ou panneau de fermeture Armoire où le four est installé Raccord évasé Prise 120V/60Hz mise à la terre Régulateur de pression Robinet de fermeture manuel Côté droit de l'armoire (Accès facile pour fermer la robinet)

Figure 19 - INSTALLATION TYPIQUE D'UNE TABLE DE CUISSON À GAZ MONTÉE AU DESSUS D'UN FOUR ENCASTRÉ ÉLECTRIQUE MONTÉ SOUS LE COMPTOIR

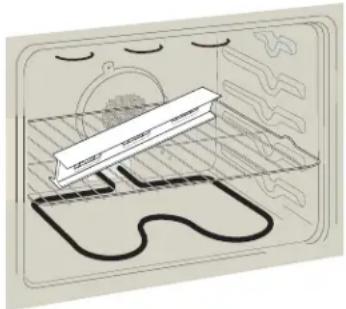

8. Mise à niveau du four encastré

1. Installez une grille au centre du four.
2. Déposez un niveau à bulle sur la grille (voir la figure 14). Prenez 2 lectures en plaçant le niveau en diagonale dans une direction, puis dans l'autre direction. Utilisez des entretoises de bois sous le four encastré pour niveler si nécessaire.

Une soufflerie située dans la partie interne supérieure à l'arrière de l'appareil permet de garder les composantes électriques et électroniques internes froides. Il est donc possible que la soufflerie continue de fonctionner même après l'arrêt de l'appareil, et ce, jusqu'à ce que les composantes aient refroidi.

9. Vérification du fonctionnement

Si votre appareil possède une commande électronique de four. Toutes les fonctions qu'elle contrôle ont été vérifiées en usine pour leur bon fonctionnement avant que l'appareil soit expédié. Cependant, nous vous suggérons de vérifier à nouveau le fonctionnement de la commande électrique. Reportez-vous à votre Manuel d'utilisation et d'entretien pour le réglage du four.

1. Retirer tous les items du four avant de procéder à la vérification.
2. Mettre l'appareil sous tension.
3. Vérifier les opérations de la commande électronique:
4. Cuisson-Vérifier que lorsque le four est en fonction cuisson, l'élément de cuisson chauffe. 20 secondes après avoir programmé le four en mode cuisson, si en ouvrant la porte vous sentez de la chaleur s'échapper du four, c'est qu'il fonctionne.
5. Grillage—L'élément du haut rougit lorsque le four est réglé pour le mode grillage.
6. Convection—Si le four est réglé pour la cuisson ou le rôtissage par convection, les deux éléments cyclent et le ventilateur convection situé à l'arrière tourne. Le ventilateur convection arrête lorsque l'on ouvre la porte du four.

Avant d'appeler le service d'entretien

Réviser la liste de vérifications préventives et les instructions d'opération dans votre Manuel d'utilisation et d'entretien. Vous sauverez probablement du temps et de l'argent. La liste contient les incidents ordinaires ne résultant pas de défectuosités dans le matériel ou la fabrication de cet appareil.

Pour obtenir notre adresse et notre numéro de téléphone sans frais, référez-vous à votre Manuel d'utilisation et d'entretien.
