INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

LA INSTALACIÓN Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR CALIFICADO.

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

Estados Unidos y Canadá

ADVERTENCIA PARA SU SEGURIDAD: No almanece ni utilice gasolina u otros vapores y líquidos inflamables en la proximidad de este o de cualquier otro artefacto.

El primer paso para su instalación debe de ser el de medir las dimensiones de la apertura y compararlas con las que se indican en el cuadro de dimensiones del hueco de la figura 1. Posiblemente encontrará que algún trabajo de carpintería será necesario.

ADVERTENCIA No quite los separadores de los muros laterales o/y de la parte posterior del horno empotrado. Estos espaciadores centran el horno en el espacio provisto. El horno debe estar centrado para prevenir una concentración excesiva de calor que podría resultar en daños por el calor o un incendio.

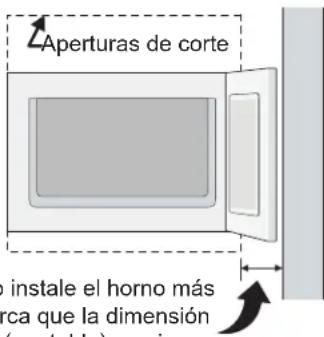

Aperturas de corte instale el horno más reca que la dimensión (variable) en ninguna

No instale el horno más cerca que la dimensión "I" (ver tabla) en ninguna ebanistería contigua ni en paredes del lado de la bisagra de la puerta. Esto interferirá con la extracción del bastidor del horno.

* Distancia sugerida desde el suelo es 31" (78,7 cm). La distancia mínima requerida es 4 ½" (11,4 cm).

Puerta Abierta (vea nota 2) 0 libras (68 kg) C 27 3/16" (69.1 cm) Espaciad D A Espaciador de M 2" (5 cm) de ancl

27 1/8" (68.9 cm) Orificio para el Cable 1½" (3.8 cm) Min. G H F 3" (7.6 cm) 31"* (78.7 cm) aciador 2" (5.1 cm) Min. Caja eléctrica de de Madera de ancho, si es

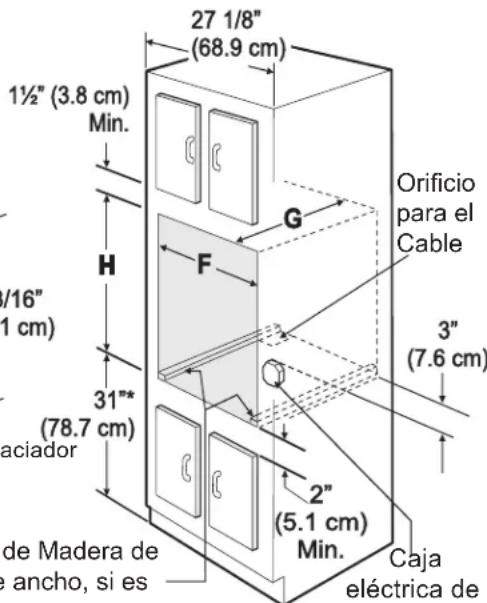

Figura 1

NOTAS:

1. La base debe poder sostener 150 libras (68 kg)
2. Deje por los menos 27 ^1/4 " (69,2 cm) de espacio libre para la profundidad de la puerta cuando esta abierta.
3. La dimensión G (profundidad del corte) está primordial para instalar correctamente el horno de pared. Si el adorno del armazón del horno no topa contra el armario, o si escuche un ruido, verifique si la dimensión G está en conformidad con la dimensión requerida.
4. Para un corte de una altura mayor que 28^1/8 (71,4 cm) agregar una cuña de madera de 2" (5 cm) de ancho para lograr la altura apropiada a cada lado del orificio ubicado debajo de los rieles laterales del accesorio. Para un corte de una altura (H) mayor que 28^5/8 (72,7 cm) una moldura grande inferior puede ser pedido con su representante Servicio.

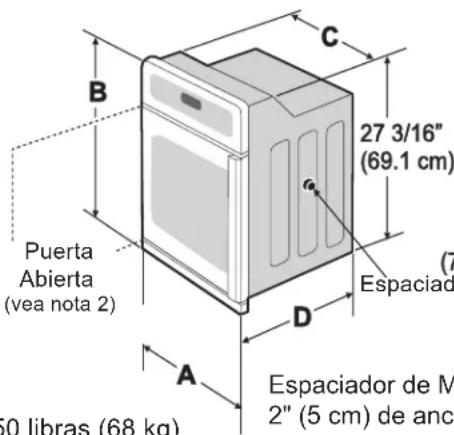

DIMENSIONES DEL APARATO
A B C D
27 (68,6) 29 (73,7) 24		^5/_8 (62,5) 2434 (62,9)
DIMENSIONES DEL HUECO Y ANCHURA DEL ARMARIO
FMin. Max.	Min. Max.	G (Min.)	H. Altura estándar (Otras, vea nota 4)	I
24^7/_8 (63,2) 25	^1/_4 (64,1) 24 (61,0)	2714 (69,2) 2814	(71,7) 412 (11,4)

DIMENSIONES DEL APARATO
A B C D
27 (68,6) 29 (73,7) 24		^5/_8 (62,5) 2434 (62,9)
DIMENSIONES DEL HUECO Y ANCHURA DEL ARMARIO
FMin. Max.	Min. Max.	G (Min.)	H. Altura estándar (Otras, vea nota 4)	I
24^7/_8 (63,2) 25	^1/_4 (64,1) 24 (61,0)	2714 (69,2) 2814	(71,7) 412 (11,4)

Todas las dimensiones se dan en pulgadas (cm).

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

Notas importantes para el instalador

1. Lea todas las instrucciones contenidas en este manual antes de instalar el horno.
2. Saque todo el material usado en el embalaje del compartimiento del horno antes de conectar el suministro eléctrico o de gas a la estufa.
3. Observe todos los códigos y reglamentos pertinentes.
4. Deje estas instrucciones con el consumidor.
5. La puerta del horno se puede retirar para facilitar la instalación.
6. ESTE HORNO NO ESTÁ APROBADO PARA LA INSTALACIÓN APILABLE O DE LADO A LADO.

Nota importante al consumidor

Conserve estas instrucciones y el manual del usuario para uso del inspector local de electricidad y referencia futura.

INSTRUCCIONES

IMPORTANTES DE SEGURIDAD

• Asegúrese de que su horno de pared sea instalado y puesto a tierra de forma apropiada por un instalador calificado o por un técnico de servicio.
• Este horno de pared debe ser eléctricamente puesto a tierra de acuerdo con los códigos locales o, en su ausencia, con el Código Eléctrico Nacional ANSI/NFPA No. 70–última edición en los Estados Unidos, o el Código Eléctrico Canadiense CSA Standard C22.1, Part 1, en Canadá.

! ADVERTENCIA Pisar, apoyarse, o sentarse sobre la puerta de este horno de pared puede causar serias lesiones y daños al horno de pared.

- Nunca use su horno de pared para calentar una habitación. El uso prolongado de la estufa sin la ventilación adecuada puede ser peligroso.

ADVERTENCIA La corriente eléctrica al horno debe estar apagada mientras se hacen las conexiones de líneas. Si no se apaga, daños serios o la muerte podrían resultar.

1. Carpintería

Consulte la Figura 1 para conocer las dimensiones pertinentes al su horno y al espacio necesario en el que poner el horno. La superficie donde se va a apoyar el horno debe de ser de madera contrachapada sólida u otro material similar y, sobre todo, la superficie tiene que estar a nivel, de lado a lado, y de atrás hacia adelante.

2. Ajuste de la altura del horno

La altura del horno se puede ajustar con cuñas de madera de 2" (5 cm) de ancho, donde sea necesario, para que quepa en un gabinete o abertura existente, cuando la altura del corte es superior a 28 ^1/8 " (71,4 cm) (ver la Figura 1). Para un corte de una altura mayor que 28 ^1/4 " (71,7 cm) una moldura grande inferior puede ser pedido con su representante Servicio.

3. Requerimientos Eléctricos

Se debe proveer el voltaje y la frecuencia apropiados a este electrodoméstico, y conectarse a un circuito individual correctamente puesto a tierra, protegido por un interruptor o un fusible. Para conocer el interruptor o fusible que requiere su modelo, vea la placa serial para encontrar la consumación del vatiaje y refiérase al cuadro A para encontrar el amperaje del interruptor o fusible.

Grados de vatios del electrodoméstico 240V	Se recomienda una protección al circuito	Grados de vatios del electrodoméstico 208V	Se recomienda una protección al circuito
Menos de 4800W	20A	Menos de 4100W	20A
4800W - 7200W	30A	4100W - 6200W	30A
7200W - 9600W	40A	6200W - 8300W	40A
9600W y +	50A	8300W y +	50A

Tabla A

Observe todos los códigos que gobiernan y ordenanzas locales

1. Un cable de 3 o 4 alambres monofásico 120/240 o 120/208 voltios, 60 hertzios es la única fuente eléctrica que requiere en un circuito separado en ambos lados de la línea (alambre negro y alambre rojo) (se recomienda un fusible o un interruptor de retraso de tiempo). No funda a cable neutro (alambre blanco). Se debe de tener precaución al combinar un horno de pared y una cubierta, refiérase a la placa de sería de cada uno de los aparatos.

NOTA: Los tamaños y las conexiones del alambre deben conformarse con el tamaño del fusible y el grado de la aplicación de acuerdo con el código Eléctrico Nacional Americano ANSI/NFPA No. 70- ultima edición, o con el estándar CSA canadiense C22.1, código eléctrico canadiense, parte 1, y códigos y ordenanzas locales.

ADVERTENCIA No se debera usar extensiones para enchufar este electrodoméstico. Esto podría causar un incendio, choque eléctrico u otro tipo de daño personal.

1. Este electrodoméstico debe conectarse a la caja de fusibles (o de cortocircuito), por medio de un cable blindado flexible o un cable con forro no metálico. El cable blindado flexible que va desde el electrodoméstico debe de estar conectado directamente a la caja de empalme. La caja de empalme debe de estar localizada en el lugar que se indica en la Figura 1, dejando tanto exceso de cable como sea posible entre la caja y el electrodoméstico, de forma que así el electrodoméstico se pueda mover fácilmente, si fuera necesario para hacer una reparación.
2. Se debe de usar un conector que reduzca la tirantez de una forma adecuada para unir el cable blindado flexible a la caja de empalme.

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

ADVERTENCIA

Riesgo de choque eléctrico

• Una puesta a tierra se requiere en este aparato.
• No lo conecte a la corriente eléctrica hasta que el aparato haya sido puesto a tierra.
• Desconecte la corriente eléctrica a la caja de empalmes antes de hacer la conexión eléctrica.
• Este aparato debe estar conectado con un sistema de alambres puesto en tierra, metálico y permanente o un conector de puesta a tierra debe conectarse al terminal de puesta a tierra o el alambre conductor en al aparato.
• No utilice el suministro de gas para hacer la puesta a tierra.
  La falta de cualquiera de las instrucciones mencionadas podría resultar en un incendio, choque eléctrico o lesiones personales.

PRECAUCION

En cuanto a las condiciones de despacho y almacenamiento en el invierno, asegúrese de que el horno llegue a su destino final como mínimo tres (3) horas antes de encenderlo. Si se enciende el horno cuando aún está frío, se pueden dañar los controles.

4. Conexión eléctrica

El usuario tiene la responsabilidad personal y obligación de utilizar un instalador calificado, para asegurar que la instalación eléctrica está hacha de forma adecuada y está conforme con el Código Eléctrico Nacional ANSI/NFPA No. 70-última edición en los Estados Unidos, o el Código Eléctrico Canadiense CSA Standard C22.1, Part 1, en Canadá.

ADVERTENCIA

Riesgo de choque eléctrico (El no prestar atención a esta advertencia puede resultar en electrocución u otras lesiones graves.) Este electrodoméstico está equipado con alambre de cobre. Si se va a conectar con cableado de aluminio del hogar, utilizar únicamente conectores que están aprobados para unir cobre y aluminio de acuerdo al Código Nacional Eléctrico (NEC por sus siglas en ingles) y leyes y códigos locales. Al instalar conectores con tornillos que empujen directamente contra el acero y/o aluminio del conducto flexible, no apretar los tornillos suficientemente que dañen el conducto flexible. No doblar de más o deformar el conducto flexible para evitar separar el espiral y descubrir los alambres internos.

NO conecte el alambre puesto a tierra a una tubería de suministro de gas. NO conecte el suministro de energía eléctrica hasta que el electrodoméstico haya sido permanentemente puesto a tierra. Conecte el alambre de puesto a tierra antes de enchufar por primera vez el electrodoméstico.

ADVERTENCIA (Si su electrodoméstico está equipado con un conductor neutro blanco.)

Este electrodoméstico está fabricado con un suministro eléctrico neutro blanco y un alambre de cobre conectado al armazón. El armazón esta puesto a tierra por un enlace de la conexión a tierra con la conexión del neutro al final de la línea eléctrica, si es usado en los estados unidos una nueva instalación de circuito de bifurcación (1996 NEC), casa rodante, vehículos recreacionales, o donde los códigos locales no permitan poner a tierra mediante el neutro (blanco) o en Canadá, desconectar la conexión blanca de la verde y utilizar la conexión a tierra para poner a tierra la unidad de acuerdo a los códigos locales, conectar el neutro al circuito de bifurcación- conductor neutro de manera usual. Ver Figura 3. Si su electrodoméstico va a ser conectado a una caja de conexión puesta a tierra de 3 cables (en los estados unidos solamente), donde los códigos locales permitan conectar el conductor de poner a tierra-electrodoméstico con el neutro (blanco) ver Figura 2.

NOTA AL ELECTRICISTA: Los conductores de cable blindados provistos con este artefacto son aprobados por UL para la conexión al alambrado de casa de un calibre mayor. El aislamiento de los conductores está calificado para temperaturas más altas que las del alambrado de la casa. La capacidad de corriente del conductor está gobernada por la calificación de la temperatura del aislamiento alrededor del alambre en vez de solamente el calibre del alambre.

Donde los códigos locales permitan conectar el conductor de puesta a tierra del electrodoméstico al neutral (blanco) (Solamente en los Estados Unidos) (vea figura 2):

1. Desconecte el suministro eléctrico.
2. En el caja de juntas: conectar el aparato y los cables residenciales como se muestra en la figura 2.

Cable desde el suministro de energía

Alambre blanco (neutral) Alambre rojos Caje de empalmes Alambre blanco (neutral) Conductor de unión listado-UL (o CSA) Alambre verde o desnudo Cable de la estufa

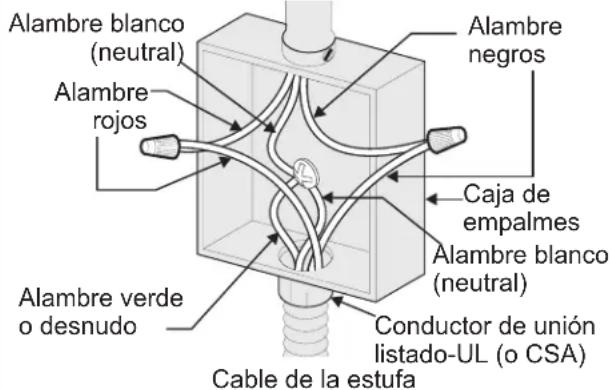

Figura 2 - CAJA DE EMPALMES DE 3 ALAMBRES PUESTA A TIERRA

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

Si el horno se usa en una instalación de circuito de ramal nuevo (1996 NEC), en una casa rodante, en un vehículo para recreación o si los códigos locales NO permiten la conexión a tierra a través del cable neutral (blanco), el armazón del electrodoméstico NO TIENE QUE estar conectado al alambre neutro del sistema eléctrico de 4 alambres. (ver figura 3):

1. Desconecte el suministro eléctrico
2. Separe el alambre verde (o cobre desnudo) y el alambre blanco del electrodoméstico.

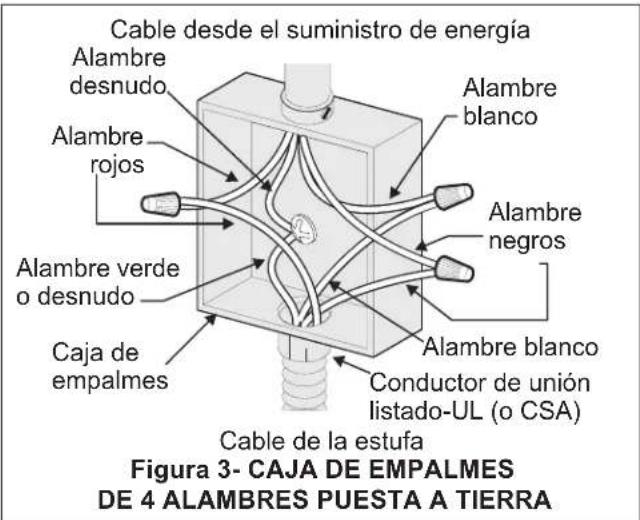

3. En el caja de juntas: conectar el aparato y los cables residenciales como se muestra en la figura 3.

Cable desde el suministro de energía Alambre desnudo Alambre rojos Alambre verde o desnudo Caja de empalmes Alambre blanco Alambre negros Alambre blanco Conductor de unión listado-UL (o CSA) Cable de la estufa Figura 3- CAJA DE EMPALMES DE 4 ALAMBRES PUESTA A TIERRA

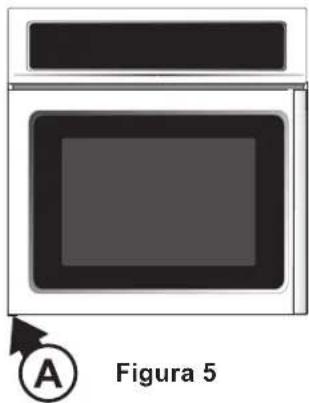

5. Ubicación del número de modelo y de serie

La placa con el número de serie está ubicada en la guarnición interior lateral del horno y se puede ver cuando se abre la puerta.

Cuando haga pedidos de repuestos o solicite información con respecto a su horno, esté siempre seguro de incluir el número de modelo y de serie y el número o letra del lote de la placa de serie de su horno.

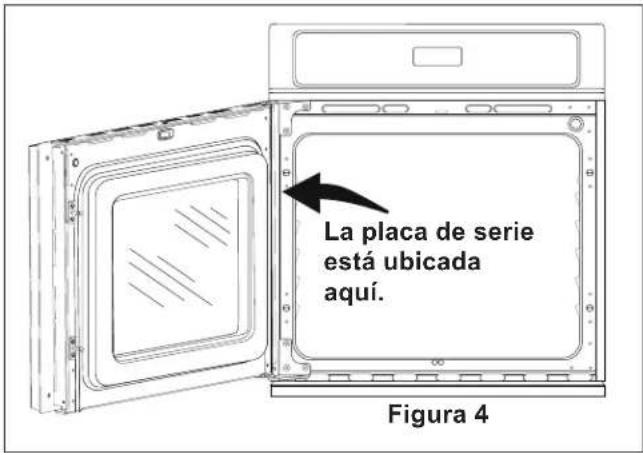

La placa de serie está ubicada aquí. Figura 4

6. Procedimiento de inversión de apertura de puertas del horno

Este horno de pared puede modificarse fácilmente para apertura hacia la izquierda o hacia la derecha. Al recibir su electrodoméstico, la puerta está configurada para apertura hacia la izquierda. Es preferible invertir la apertura de la puerta antes de la instalación del horno de pared en el hueco del mueble. Si ya está instalado el horno de pared, quite los tornillos antiladeo y después tire del horno de pared hacia afuera aproximadamente 5 cm (2 pulgadas).

6.1 Quitar la puerta del horno del

electrodoméstico.

Asegúrese de que la puerta del horno esté cerrada.

6.1.1. Desatornille y quite el pasador con rosca de la bisagra inferior (ver A, figura 5).

6.1.2. Sostenga y suba la puerta de manera que se libere el pasador de la bisagra inferior (Figura 6).

6.1.3. Quite la puerta del horno del electrodoméstico.

1 2 2 Figure 6

Figura 6

6.1.4. Coloque con cuidado la puerta sobre una mesa de trabajo con la agarradera hacia arriba.

6.1.5. Vuelva a instalar el pasador con rosca en su posición inicial (ver A, Figura 7).

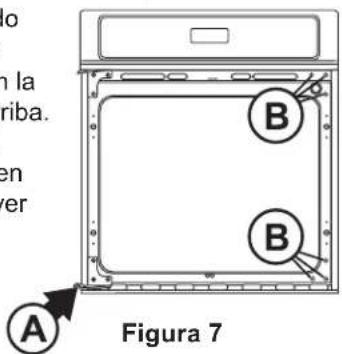

lo n la riba. en ver A B B Figura 7

6.2 Modificaciones al bastidor del horno

6.2.1. Quite los seis (6) tornillos y arandelas situados en el lado derecho del bastidor del horno (ver B, Figura 7). Guarde los tornillos y las arandelas para volver a colocarlos en el paso 6.2.5.

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

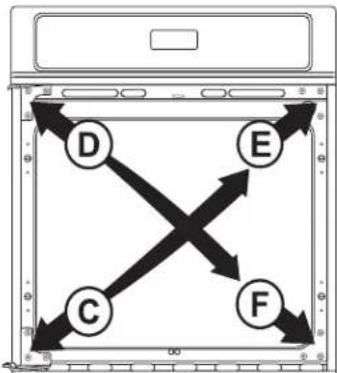

6.2.2. Quite la bisagra inferior del lado izquierdo del bastidor del horno (ver C, Figura 8) y colóquela en el lado superior derecho del bastidor del horno (ver E, Figura 8).
6.2.3. Quite la bisagra superior del lado izquierdo del bastidor del horno (ver D, Figura 8) y colóquela en el lado inferior derecho del bastidor del horno

(ver F, Figura 8).

Figura 8

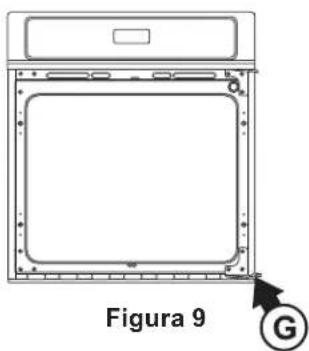

6.2.4. Desatornille y quite el pasador con rosca de la bisagra inferior izquierda (ver G, figura 9). Guarde el pasador con rosca para volver a montarlo luego.

6.2.5. Vuelva a colocar los seis (6) tornillos y arandelas que quitó en el paso 1 en el lado izquierdo del bastidor del horno (ver B, Figura 10).

B B

Figura 10

6.3 Modificaciones al bastidor del horno:

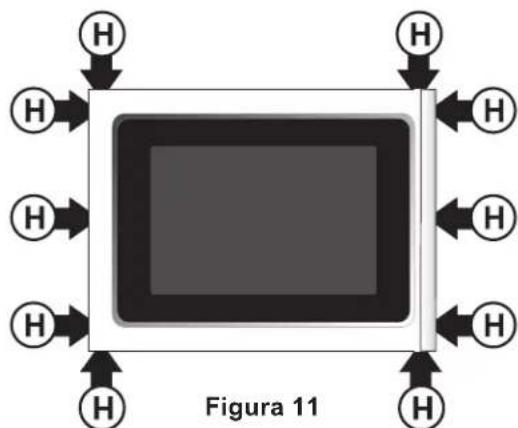

6.3.1. Quite los tres (3) tornillos, a cada lado, que sujetan el montaje exterior de la puerta (panel de puerta y agarradera). Quite también los cuatro (4) tornillos situados en la parte superior (2) y debajo del montaje exterior de la puerta (2) (ver H, Figura 11 (10 tornillos en total)).

Figura 11

6.3.2. Para quitar el montaje exterior de la puerta, levante ligeramente el lado de la agarradera unos 30°. Deslice el montaje exterior de la puerta hacia fuera de las bisagras de la puerta (Figura 12).

6.3.3. Coloque el montaje exterior de la puerta sobre una mesa de trabajo.
6.3.4. Gire la puerta interior para hacer que el interior de la puerta del horno esté hacia arriba.

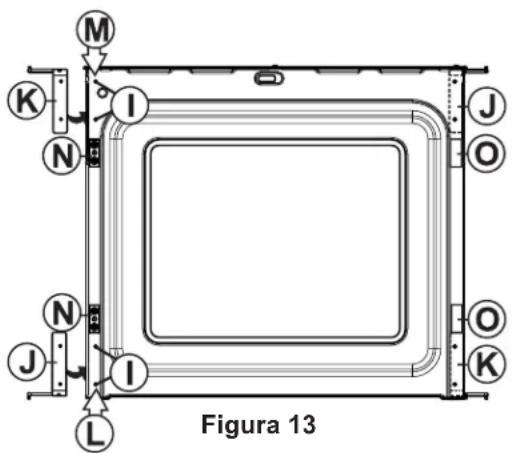

6.3.5. Quite los cuatro (4) topes (ver I, Figura 13) situados en el lado izquierdo de la puerta interior. Guárdelos para el paso 6.3.11.
6.3.6. Quite los dos (2) topes de plástico (ver O, Figura 13) situados en el lado izquierdo de la puerta interior. Guárdelos para el paso 6.3.8.
6.3.7. Quite los dos (2) pasadores de pestillo (Posición N, Figura 13) situados en el lado izquierdo e instálelos en el lado derecho (Posición O, Figura 13).
6.3.8. Vuelva a colocar los dos (2) topes de plástico que quitó en el paso 6.3.6 de la derecha de la puerta interior (Posición N, Figura 13).
6.3.9. Desatornille la bisagra inferior del lado derecho y vuelva a colocarla en la posición superior del lado izquierdo (Ver K, Figura 13).
6.3.10. Haga lo mismo con la bisagra situada en la posición superior del lado derecho y vuelva a instalarla en la posición inferior del lado izquierdo (ver J, Figura 13).

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

6.3.11. Vuelva a colocar los cuatro (4) topes que quitó en el paso 6.3.5 en el lado derecho de la puerta interior.
6.3.12. Gire la puerta interior para hacer que el interior de la puerta del horno esté hacia la mesa de trabajo.
6.3.13. Vuelva a colocar el montaje de la puerta de la puerta interior de manera inversa al paso 6.3.2.
6.3.14. Coloque el montaje exterior de la puerta utilizando los diez (10) tornillos que quitó en el paso 6.3.1 (ver H, Flgura 11).

6.4 Volver a colocar la puerta del horno

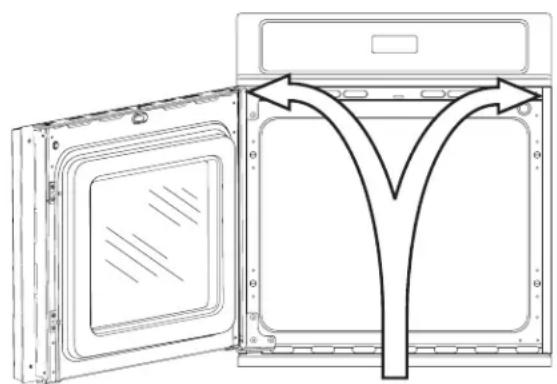

6.4.1. Vuelva a colocar la puerta. Primero enganche el pasador de la bisagra superior de la puerta en la bisagra del bastidor del horno.
6.4.2. Una vez esté colocada la bisagra superior de la puerta, levante la puerta del horno de manera que se deje libre la bisagra del bastidor del horno y se pueda insertar el pasador de la bisagra inferior de la puerta en la bisagra inferior del bastidor del horno.
6.4.3. Cierre la puerta. CUIDADO No abra la puerta hasta que el pasador con rosca esté colocado.
6.4.4. Coloque el pasador con rosca en la bisagra inferior (ver G, figura 14).

7. Instalación del Gabinete

IMPORTANTE

No levante el horno por la manija de la puerta.

ADVERTENCIA

Peligro de Peso Pesado

• Use 2 personas o más para mover e instalar el horno de pared.
• Si no cumple con esta instrucción, puede resultar en lesiones personales o daños al horno de pared

Instalación de los tornillos de montado

!ADVERTENCIA El horno de pared puede inclinarse cuando la puerta esta abierta. Los soportes de montaje que vienen con el horno de pared deben de estar que el horno de pared se incline y ocasione quemaduras graves.

1 Desembalar el horno de pared. Extraer la guarnición inferior con cinta al panel lateral del horno.
2 Los barrenos en las molduras laterales pueden ser usadas como guía para localizar los tornillos de montado de la unidad (figura 15)
3 Use los dos tornillos proporcionados para colocar la unidad en la cabina.

Tornillos de montado
Figura 15

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

4 Insertar el horno en la abertura del gabinete. Deslizar el horno hacia dentro dejando 1½" (3,8 cm) de espacio libre entre el horno y a parte delantera del gabinete (ver la figura 16) Empujar el cable blindado a través del orificio del gabinete y hacia la caja de paso mientras se desliza el accesorio hacia adentro.

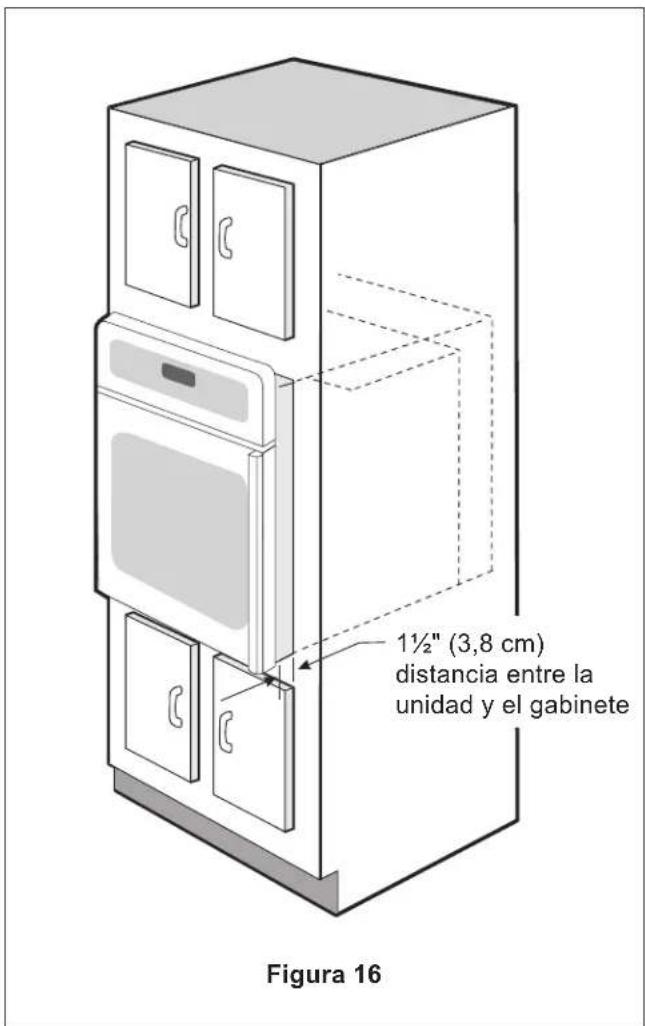

1½" (3,8 cm) distancia entre la unidad y el gabinete Figura 16

5 Empujar el horno hacia adentro y en contra del gabinete
6 Instalación de la Guarnición Inferior:

Para una altura (H) de corte superior a 28 ^1/4 " (71,7 cm) puede pedir un ribete inferior mayor, póngase en contacto con Atención al Cliente.

Colocar la parte superior de la guarnición inferior sobre las lengüetas laterales del horno, debajo de la puerta del horno, y fijarlas usando los 2 tornillos provistos con los orificios de montaje ubicados a cada lado del marco del horno (ver la Figura 17).

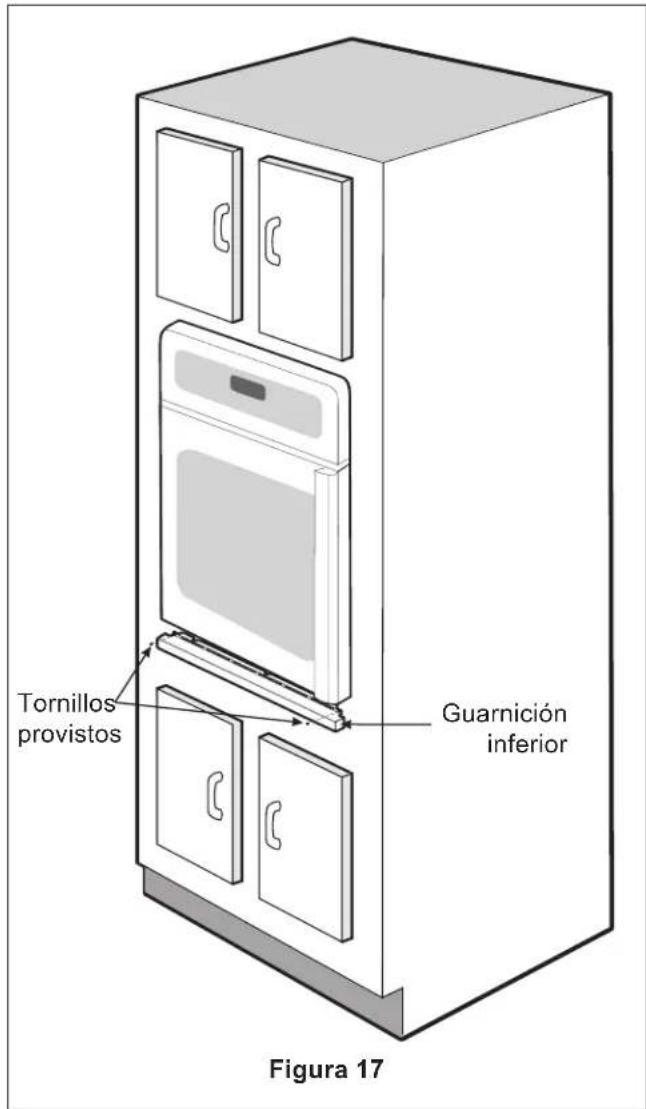

Tornillos provistos Guarnición inferior Figura 17

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

Para una instalación típica de un horno eléctrico incorporado debajo del mostrador, véase la figura 12.

Sólo ciertos modelos de tapas de cocina se pueden instalar sobre ciertos modelos de hornos eléctricos empotrados. Las tapas de cocina y los hornos empotrados se mencionan por su número de identificación MFG ID y código de producto (ver la planilla que se incluye en el paquete de literatura y las instrucciones de instalación de la cocina donde están detalladas las dimensiones).

Los paneles de relleno laterales del gabinete son necesarios para aislar la unidad de los gabinetes adyacentes. La altura del relleno lateral del gabinete debe permitir la instalación de modelos de tapas de cocina aprobados.

! ADVERTENCIA

Para reducir el riesgo de lesiones personales y inclinación del horno de pared, éste debe asegurarse a los gabinetes mediante soportes de montaje.

208/240 caja de empalme para hornos de pared

Instalación de la cocina donde están detalladas la instalación de modelos de tapas de cocina aprobados. Approx. 3" (7.5 cm) 36" Min. (91.4cm) Min. G H F Instale contrachapado de 3/4" (1.9 cm) sobre dos correderas, nivelado con la parrilla inferior. La base debe poder sostener 150 libras. Corte una abertura de 9" X 9"(23 cm X 23 cm) (mínimo) en el fondo del contrachapado, a 2" (5 cm) del lado izquierdo del panel llenador, para poder encaminar el cable a la caja de empalme. 4 1/2" (11.5 cm) Max.* empalme de pared

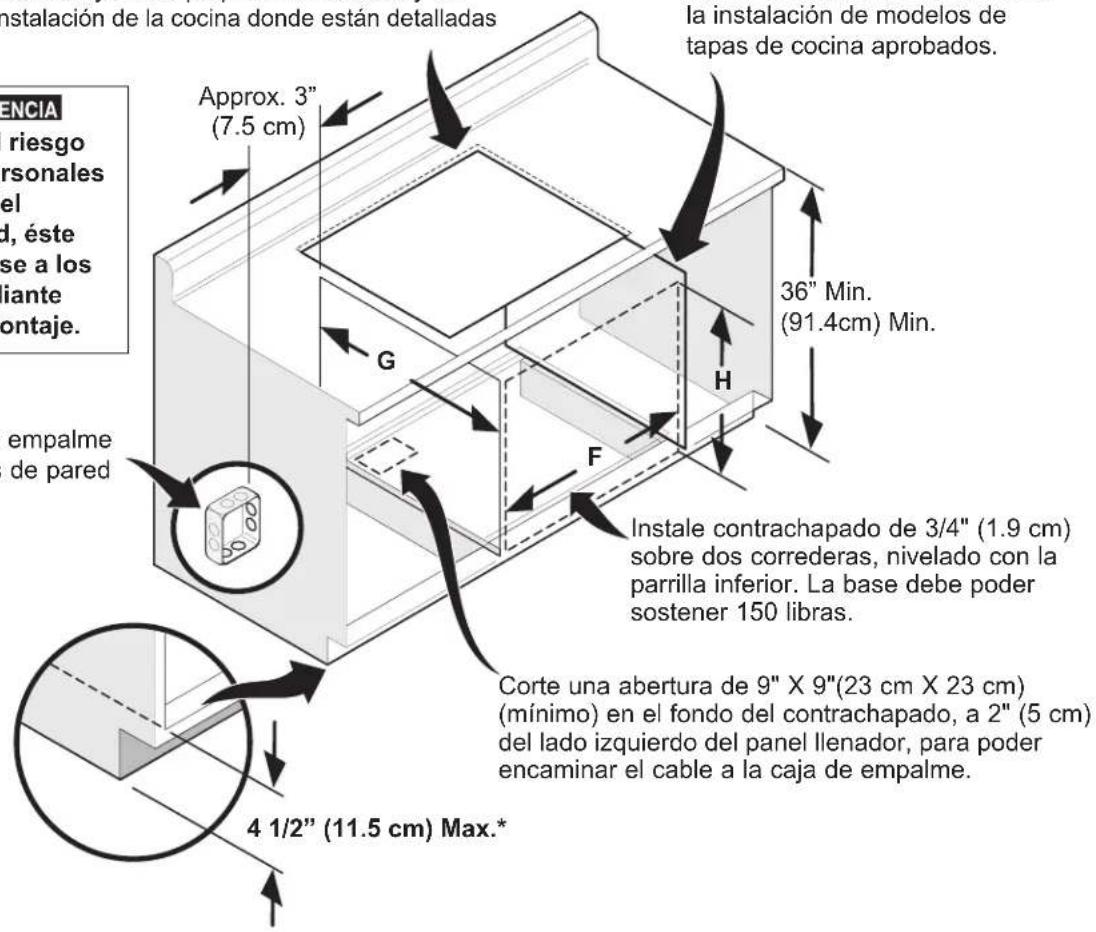

Instale contrachapado de 3/4" (1.9 cm) sobre dos correderas, nivelado con la parrilla inferior. La base debe poder sostener 150 libras.

Corte una abertura de 9" X 9"(23 cm X 23 cm) (mínimo) en el fondo del contrachapado, a 2" (5 cm) del lado izquierdo del panel llenador, para poder encaminar el cable a la caja de empalme.

* Si no se instala ninguna tapa de cocina directamente sobre la unidad del horno, se permite un espacio máximo de 5" (12,7 cm) sobre el piso.

DIMENSIONES DE ABERTURA
F. ANCHURA G.	PROFUNDIDAD H. ALTURA
24 78 " (63.2 cm) Min.25 14 " (64.1 cm) Max.	24" (61.0 cm) Min.28 14 " (71.7 cm) Max.	27 14 " (69.2 cm) Min.

Figura 8 – INSTALACIÓN TÍPICA DEBAJO DE LA MESADA DE HORNO SIMPLE EMPOTRADO CON TAPA DE COCINA MONTADA

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

ESTUFA DE GAS 18" (45.7 cm) Max. 5" Max. 6 1/2" Min. (12.7 cm) (16.5 cm) Adaptor de gas Lados del gabinete o panel llenador Gabinete del horno de pared Conector flexible para artefactos Adaptor de gas Lados del gabinete o panel llenador Tomacorriente puesto a tierra de 120Voltios /60Hz Regulador de presión Válvula de cierre manual Lado derecho del gabinete (para tener acceso a la válvula de cierre manual)

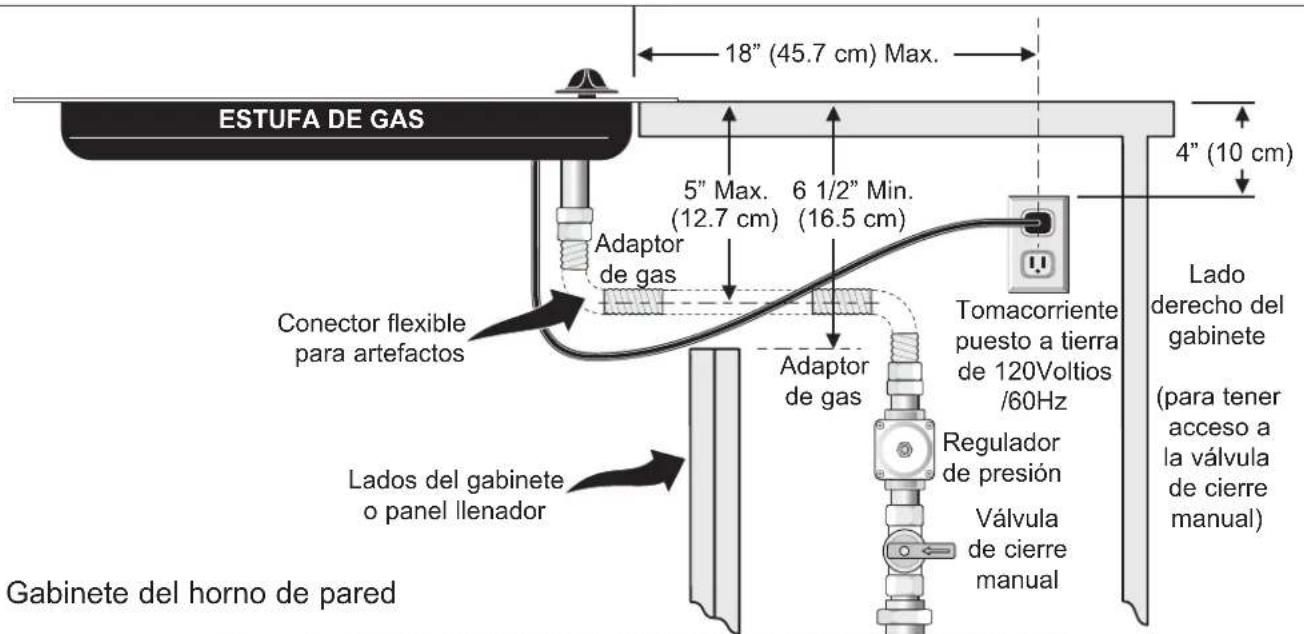

Figura 9 - INSTALACIÓN TÍPICA PARA UNA ESTUFA DE GAS ENCIMA DE UN HORNO DE PARED INSTALADO DEBAJO DEL MOSTRADOR

8. Asegúrese de que el horno de pared está a nivel

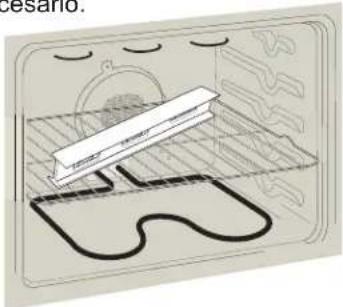

1. Instale una rejilla al centro del horno superior (vea la Figura 14).
2. Ponga un nivel por encima de la rejilla. Lea 2 veces, una vez con el nivel a la posición de lado a lado, y otra vez de atrás hacia adelante. Utilice trozo de madera o cuñas por debajo del horno de pared para nivelar, si sea necesario.

Un ventilador ubicado dentro de la parte trasera superior arriba del horno (en algunos modelos) permite la refrigeración de los componentes eléctricos y electrónicos de enfriamiento. Si el horno ha estado funcionando a altas temperaturas, el ventilador seguirá funcionando después de apagar el horno.

9. Verificación del funcionamiento

Su modelo está equipado con un Control Electrónico de Horno. Cada una de las funciones ha sido controlada en fábrica antes del despacho. Sin embargo, le sugerimos verificar el funcionamiento de los controles electrónicos una vez más. Consulte la Guía de Uso y Cuidado o la Guía del controles para ver el funcionamiento del horno.

1. Extraer todos los elementos de la parte interior del horno.
2. Encender el horno (Consular la Guía de Uso y Cuidado.)
3. Verificar el funcionamiento de los controles electrónicos del horno:

Hornear – Verificar que esta función caliente el homo. Veinte minutos después de encender el homo, abrir la puerta y ver si se siente que el calor emana desde su interior.

Asar– Cuando se pone el horno para asar, el elemento de arriba del horno debe de ponerse rojo. Convección (algunos modelos) – Cuando se configura el horno para horneado o asado por convección, los dos elementos se encienden y apagan en forma alterna y se enciende el ventilador. El ventilador de convección dejará de funcionar cuando se abre la puerta del horno durante el horneado o asado por convección.

Antes de llamar al servicio

Lea la sección Lista de Control de Averías en su Manual del Usuario. Esto le podrá ahorrar tiempo y gastos. Esta lista incluye ocurrencias comunes que no son el resultado de defectos de materiales o fabricación de este artefacto.

Lea la garantía y la información sobre el servicio en su Manual del Usuario para obtener el número de teléfono gratuito.

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE
