Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur à congélateur en bas
Capacité totale	19 pieds cubes
Dimensions (L x P x H)	Largeur : 32 pouces, Profondeur : 34 pouces, Hauteur : 70 pouces
Consommation énergétique	Classe énergétique : Énergétiquement efficace
Système de refroidissement	Refroidissement par circulation d'air
Fonctionnalités supplémentaires	Éclairage LED, tiroirs à légumes, étagères ajustables
Entretien	Nettoyage régulier des joints et des étagères, dégivrage si nécessaire
Sécurité	Système de verrouillage de porte, alarme de température
Garantie	Garantie limitée du fabricant
Informations avant achat	Vérifier les dimensions pour l'installation, comparer les caractéristiques énergétiques

FOIRE AUX QUESTIONS - FPRU19F8WSS FRIGIDAIRE

Pourquoi mon réfrigérateur FRIGIDAIRE FPRU19F8WSS ne refroidit-il pas correctement ?

Vérifiez que la température est réglée correctement. Assurez-vous que les ventilations ne sont pas obstruées et que le réfrigérateur est de niveau. Si le problème persiste, il peut être nécessaire de vérifier le compresseur ou le circuit frigorifique.

Comment puis-je dégivrer mon réfrigérateur ?

Pour dégivrer votre réfrigérateur, débranchez-le et laissez la porte ouverte. Placez des serviettes en dessous pour recueillir l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Mon réfrigérateur émet des bruits étranges, que dois-je faire ?

Des bruits peuvent provenir du compresseur ou des ventilateurs. Assurez-vous que le réfrigérateur est de niveau et que rien ne bloque les ventilateurs. Si les bruits persistent, contactez un technicien.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les nettoyants abrasifs. Assurez-vous de débrancher l'appareil avant le nettoyage.

Que faire si la lumière du réfrigérateur ne s'allume pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte est bien fermée et que le réfrigérateur est branché.

Mon réfrigérateur a une odeur désagréable, que puis-je faire ?

Vérifiez les aliments pour voir s'ils sont périmés ou moisis. Nettoyez l'intérieur avec un mélange d'eau et de vinaigre. Placez un bol de bicarbonate de soude à l'intérieur pour neutraliser les odeurs.

Comment régler la température de mon réfrigérateur ?

Référez-vous au panneau de commande de votre réfrigérateur. Utilisez les boutons pour ajuster la température selon vos préférences, généralement entre 1°C et 4°C pour le réfrigérateur.

Y a-t-il des problèmes de fuite d'eau ?

Vérifiez si le bac de récupération est plein ou si le tuyau de drainage est obstrué. Assurez-vous également que les joints de porte sont en bon état.

Que faire si le réfrigérateur ne fonctionne pas du tout ?

Vérifiez si l'appareil est bien branché, si le disjoncteur n'a pas sauté et si la prise fonctionne. Si tout semble normal et que le réfrigérateur ne démarre pas, contactez un professionnel.

MODE D'EMPLOI FPRU19F8WSS FRIGIDAIRE

Trousse d'installation de garniture de réfrigérateur et de congélateur à une porte pour tous les modèles.

Gamme de produit : Toutes les plages de numéro de série des modèles de réfrigérateur et de congélateur : Toutes les plages de numéros de série

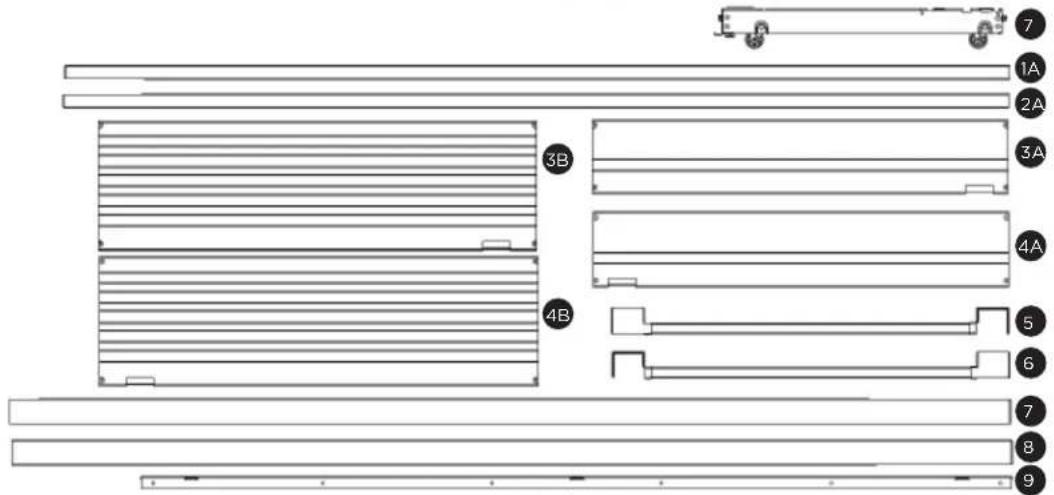

Composants de la trousse de garniture simple (découpés pourarmoires hautes de 79 et 84 po)

Marque Numéro de			trousse	Numéro de trousse de garniture simple
Frigidaire Professional TRM			KTEZIFL79 A164	D5201
No d'article	Numéro de pièce	Description Qté
1A	A18684901	Garniture latérale, côté droit 1
2A	A18684902	Garniture latérale, côté gauche 1
3A	A16766503	Garniture supérieure, côté droit plat 1
4A	A16766505	Garniture supérieure, côté gauche plat 1
5	A18684505	Coup de pied, côté droit			1
6	A18684507	Coup de pied, côté gauche 1
7	A17111301	Assemblage du niveleur			2
8	A20841303	Ensemble de quincaillerie U19, simple			1

Marque			Numéro de trousse	Numéro de trousse de garniture simple
Electrolux			TRMKTSS1LV84	A19895901
No d'article	Numéro de pièce	Description			Qté
1B	A19036503	Garniture latérale, côté droit			1
2B	A19036504	Garniture latérale, côté gauche			1
3B	A19036402	Garniture supérieure, persienne côté droit			1
4B	A19036403	Garniture supérieure, persienne côté gauche			1
5	A18684506	Coup de pied, côté droit			1
6	A18684508	Coup de pied, côté gauche			1
7	A17111301	Assemblage du niveleur			2
8	A20841304	Ensemble de quincaillerie U19, simple			1
9	A19036701	Fixation de garniture latérale			2

REMARQUE : Tous les composants de l'ensemble de quincaillerie mentionnés dans cette feuille d'instructions auront un « H » après le numéro d'article.

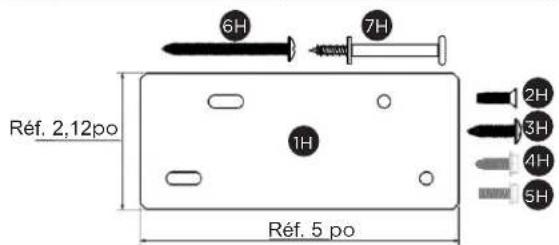

Ensemble de quincaillerie A20841304
ARTICLE NUMÉRO DE PIÈCE		DESCRIPTION QTÉ
1H	A18695801	Barre d'attache, dessus	1
2H	297142600	Vis à tête plate, no 8-32	2
3H	050149	Vis tête ronde, no 8-18 12
4H	A16955502	Boulon, M5 x 16	6
5H	A21188301	Boulon, 1⁄4-20	2

6H 7H Réf. 2,12po 1H Réf. 5 po 2H 3H 4H 5H

Composants de la trousse de garniture simple (découpés pourarmoires hautes de 75 et 79 po)

Marque			Numéro de trousse	Trousse de garniture double numéro
Frigidaire TRMKTEZ2FL75 A18643301
No d'article	Numéro de pièce	Description Qté
1B	A18685001	Garniture latérale, côté droit 1
2B	A18685002	Garniture latérale, côté gauche 1
3A	A18694901	Garniture supérieure, collet 1
4	A18685101	Garniture centrale 1
5	A18684501	Coup de pied 1
6	A17111301	Assemblage du niveleur			4
7	A20841301	Ensemble de quincaillerie U19, simple			1

Marque			Numéro de trousse	Trousse de garniture double numéro
Frigidaire			TRMKTEZ2LV79	A16405401
No d'article	Numéro de pièce	Description		Qté
1A	A18684901	Garniture latérale, côté droit		1
2A	A18684902	Garniture latérale, côté gauche		1
3B	A18804301	Garniture supérieure, persienne		1
4	A18685101	Garniture centrale		1
5	A18684501	Coup de pied		1
6	A17111301	Assemblage du niveleur		4
7	A20841301	Ensemble de quincaillerie U19, simple		1

Marque			Numéro de trousse	Trousse de garniture double numéro
Frigidaire TRMKTEZ2FL79 A16404901
No d'article	Numéro de pièce	Description Qté
1A	A18684901	Garniture latérale, côté droit 1
2A	A18684902	Garniture latérale, côté gauche 1
3C	A16766501	Garniture supérieure, plate			1
4	A18685101	Garniture centrale			1
5	A18684501	Coup de pied 1
6	A17111301	Assemblage du niveleur			4
7	A20841301	Ensemble de quincaillerie U19, simple			1

Marque		Numéro de trousse	Trousse de garniture double numéro
Electrolux		TRMKTSS2FL79	A16404902
No d'article	Numéro de pièce	Description		Qté
1A	A18684903	Garniture latérale, côté droit		1
2A	A18684904	Garniture latérale, côté gauche		1
3C	A16766502	Garniture supérieure, plate		1
4	A18685102	Garniture centrale		1
5	A18684502	Coup de pied		1
6	A17111301	Assemblage du niveleur		4
7	A20841301	Ensemble de quincaillerie U19, simple		1

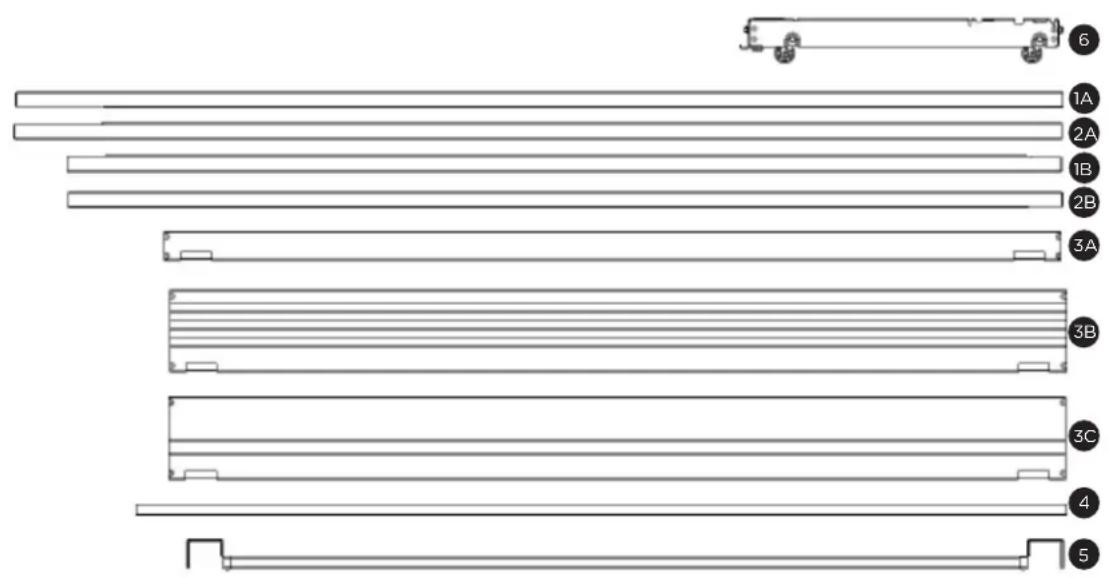

6 1A 2A 1B 2B 3A 3B 3C 4 5

Ensemble de quincaillerie A20841301
ARTICLE NUMÉRO DE PIÈCE		DESCRIPTION	QTÉ
1H	A18695801	Barre d'attache, dessus	1
2H	297142600	Vis à tête plate, no 8-32	2
3H	050149	Vis tête ronde, no 8-18	4
4H	A16955502	Boulon, M5 x 16	6
5H	A21188301	Boulon, 1⁄4-20	2

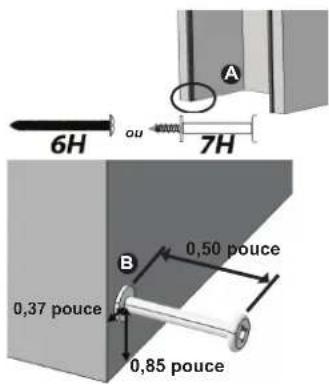

6H, 7H	A20706101	Vis de base de la garniture	1
8H	A20632701	Vis, 10-24 x 3⁄4	8
9H	A16770801	Barre d'attache, bas	2
10H	A18685301	Support de garniture centrale	1

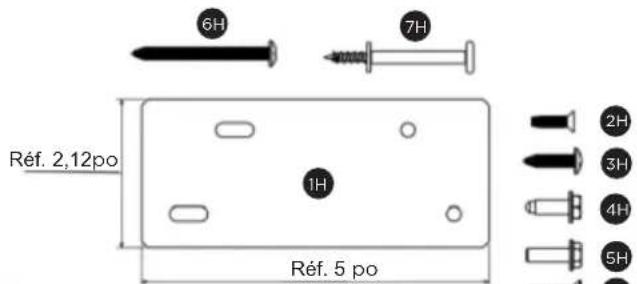

6H 7H Réf. 2,12po 1H Réf. 5 po 2H 3H 4H 5H

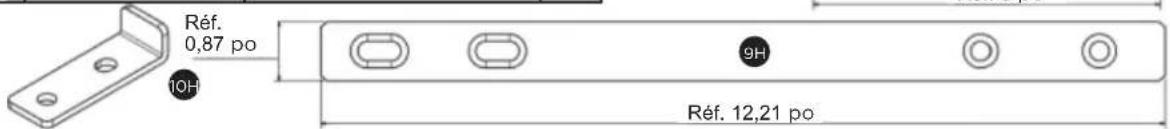

Réf. 0,87 po 10H 9H Réf. 12,21 po

Composants de la trousse de garniture double (découpés pour les armoires hautes de 84 po)

Marque			Numéro de trousse	Trousse de garniture double numéro
Electrolux TRMKTSS2LV84 A16405301
No d'article	Numéro de pièce	Description Qté
1A	A19036501	Garniture latérale, côté droit 1
2A	A19036502	Garniture latérale, côté gauche 1
3A	A19036401	Garniture supérieure, persienne 1
4	A18685102	Garniture centrale 1
5	A18684502	Coup de pied 1
6	A17111301	Assemblage du niveleur			4
7	A20841302	Ensemble de quincaillerie U19, double			1
8	A19036701	Fixation de garniture latérale			2

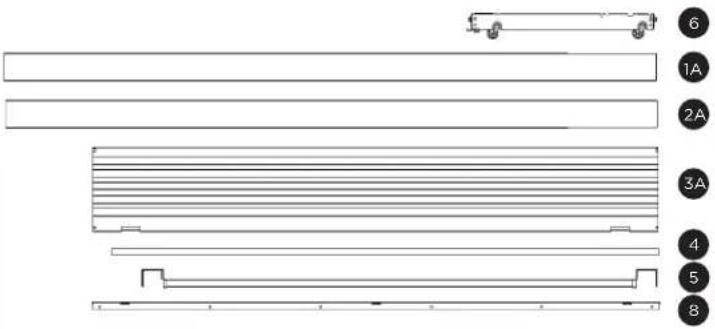

6 1A 2A 3A 4 5 8

Ensemble de quincaillerie A20841301
ARTICLE NUMÉRO DE PIÈCE DESCRIPTION QTÉ
1H	A18695801 Barre d'attache, dessus 1
2H	297142600 Vis à tête plate, no 8-32 2
3H	050149 Vis tête ronde, no 8-18 12
4H	A16955502 Boulon, M5 x 16 14
5H	A21188301 Boulon, 1⁄4-20 4
8H	A20632701 Vis, 10-24 x 1⁄4 8
9H	A16770801 Barre d'altache, bas 2
10H	A18685301	Support de garniture centrale	1

Réf. 2,12po 1H Réf. 5 po

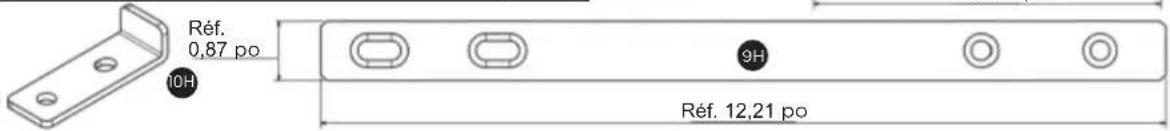

Réf. 0,87 po 10H 9H Réf. 12,21 po

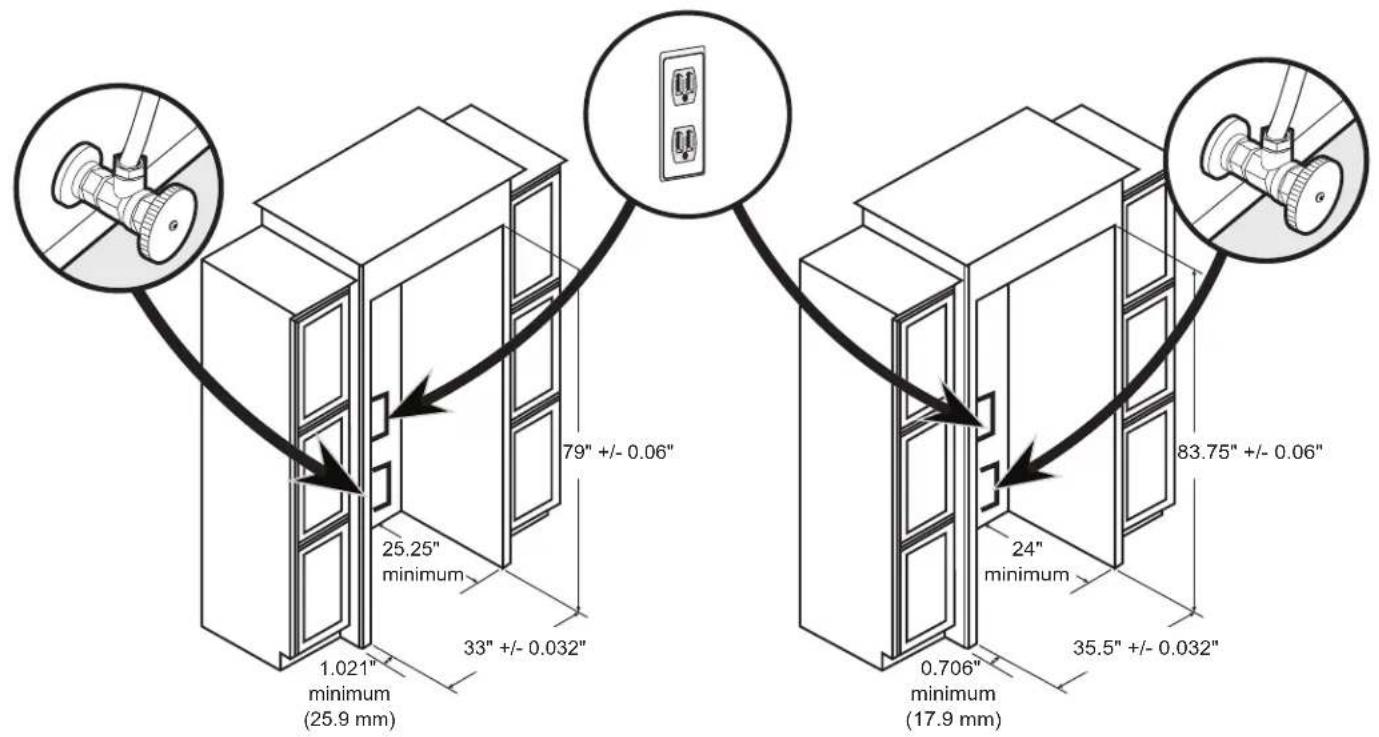

Trousses de garniture simple(découpe d'armoires hautes de 79 po et 84 po)

TRMKTEZ1FL79 (Frigidaire) TRMKTSS1LV84 (Electrolux)

IMPORTANT

Assurez-vous que le congélateur et le réfrigérateur disposent de deux prises murales duplex distinctes reliées à la terre, comme indiqué dans le manuel d'utilisation et d'entretien.

1.021" minimum (25.9 mm) 25.25" minimum 33" +/- 0.032" 79" +/- 0.06" 83.75" +/- 0.06" 24" minimum 0.706" minimum (17.9 mm) 35.5" +/- 0.032"

Dimensions des découpes du meuble

Utilisez ces dimensions pour construire les ouvertures de l'armoire de cuisine pour le réfrigérateur et le congélateur.

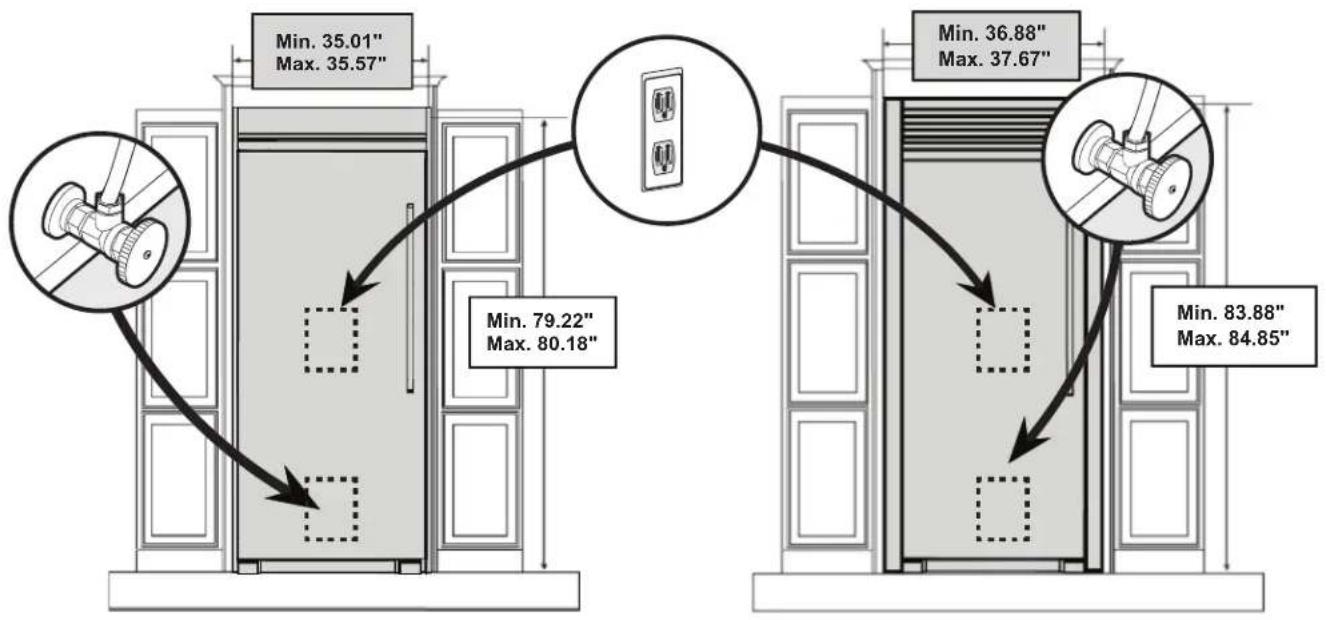

Trousses de garniture simple(découpe d'armoires hautes de 79 po et 84 po)

TRMKTEZ1FL79 (Frigidaire) TRMKTSS1LV84 (Electrolux)

IMPORTANT

Assurez-vous que le congélateur et le réfrigérateur disposent de deux prises murales duplex distinctes reliées à la terre, comme indiqué dans le manuel d'utilisation et d'entretien.

Min. 35.01" Max. 35.57" Min. 79.22" Max. 80.18" Min. 36.88" Max. 37.67" Min. 83.88" Max. 84.85"

Dimensions de la trousse de garniture de finition

Utilisez ces dimensions pour disposer les portes, tiroirs et étagères de l'armoire adjacents.

Trousses de garniture double(découpe d'armoires hautes de 75 po et 79 po)

IMPORTANT

Utilisez deux prises électriques doubles encastrées et une vanne d'arrêt d'eau encastrée d'une ouverture minimale de 24 po. Pour les nouvelles constructions, utilisez une profondeur d'armoire de 25,25 po.

REMARQUE

Pour installer une trousse de garniture double ou une trousse d'appariement, il n'y a pas de cloison entre le congélateur et le réfrigérateur.

TRMKTEZ2FL75 (Frigidaire)

TRMKTEZ2FL79 (Frigidaire)

TRMKTSS2FL79 (Electrolux)

TRMKTEZ2LV79 (Frigidaire)

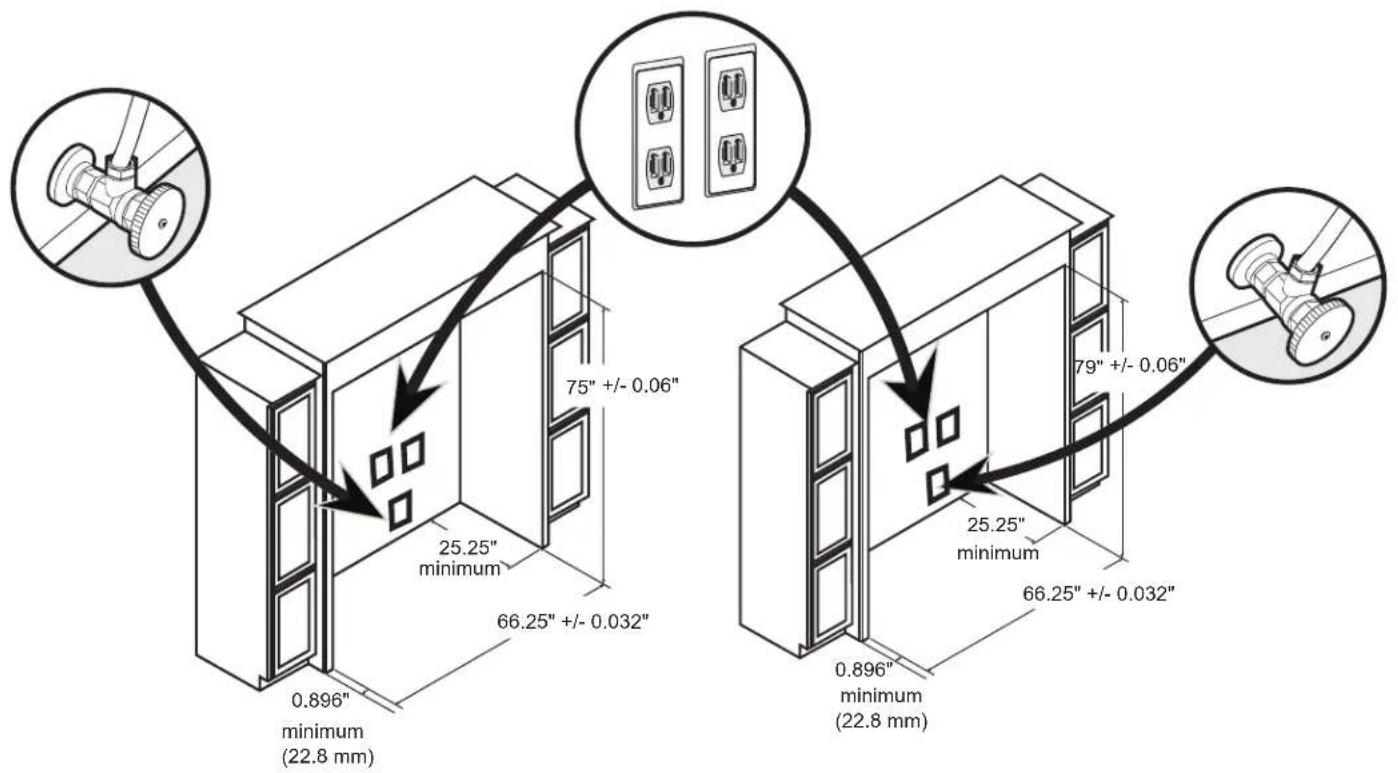

75" +/- 0.06" 25.25" minimum 66.25" +/- 0.032" 0.896" minimum (22.8 mm) 79" +/- 0.06" 25.25" minimum 66.25" +/- 0.032" 0.896" minimum (22.8 mm)

Dimensions des découpes du meuble

Utilisez ces dimensions pour construire les ouvertures de l'armoire de cuisine pour le réfrigérateur et le congélateur.

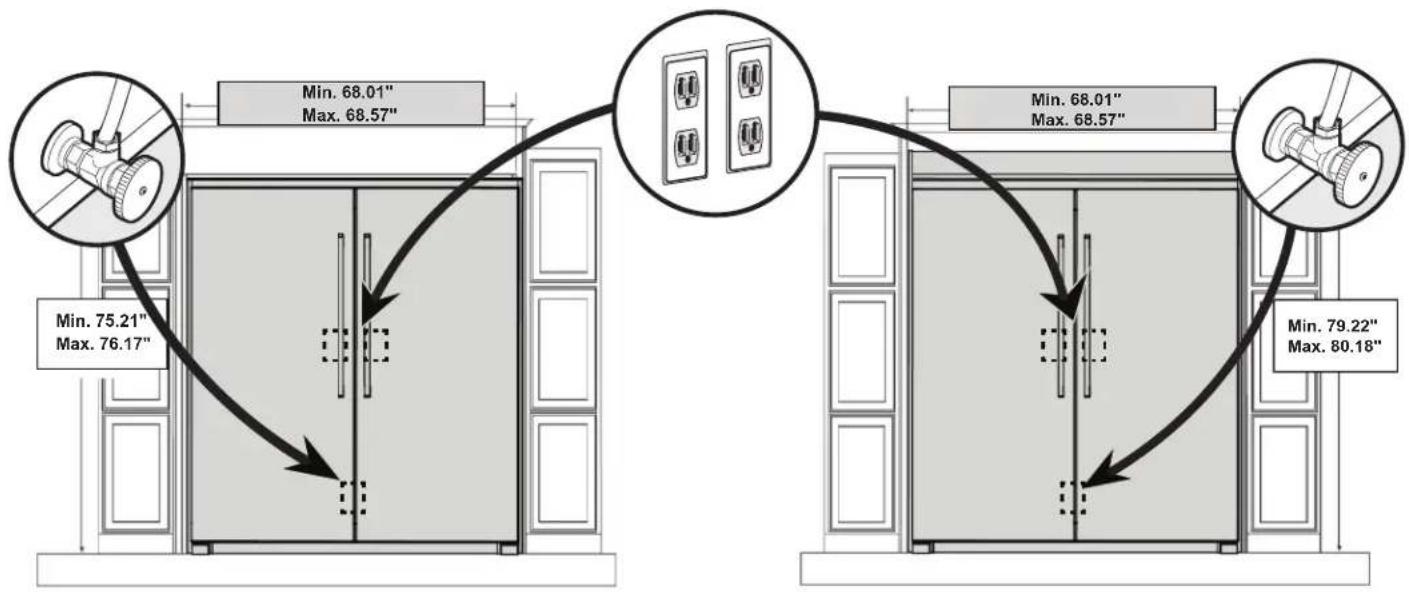

Trousses de garniture double(découpe d'armoires hautes de 75 po et 79 po)

IMPORTANT

Utilisez deux prises électriques doubles encastrées et une vanne d'arrêt d'eau encastrée d'une ouverture minimale de 24 po. Pour les nouvelles constructions, utilisez une profondeur d'armoire de 25,25 po.

REMARQUE

Pour installer une trousse de garniture double ou une trousse d'appariement, il n'y a pas de cloison entre le congélateur et le réfrigérateur.

TRMKTEZ2FL75 (Frigidaire)

TRMKTEZ2FL79 (Frigidaire)

TRMKTSS2FL79 (Electrolux)

TRMKTEZ2LV79 (Frigidaire)

Dimensions de la trousse de garniture de finition

Utilisez ces dimensions pour disposer les portes, tiroirs et étagères de l'armoire adjacents.

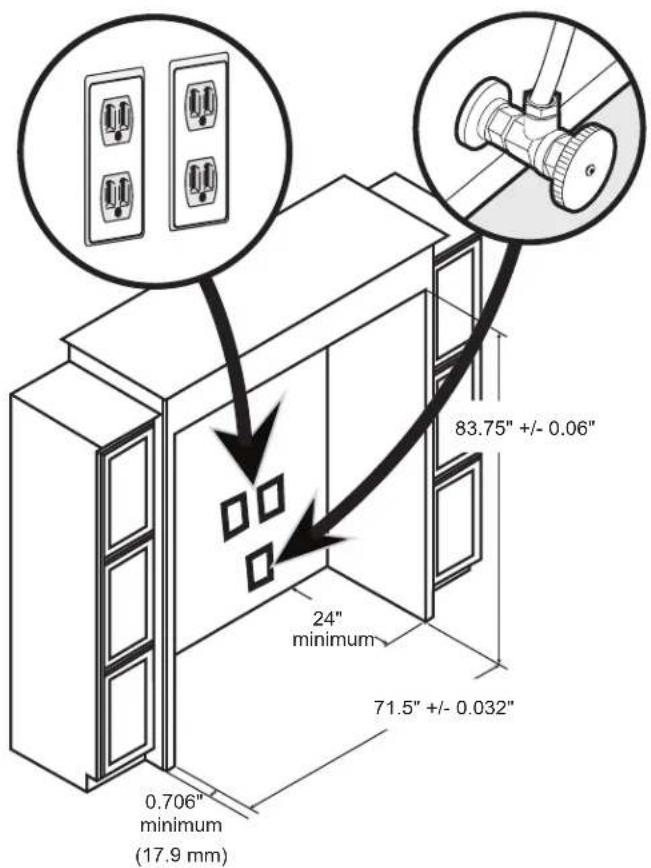

Trousses de garniture double (découpe d'armoires hautes de 84 po)

TRMKTSS2LV84 (Electrolux)

83.75" +/- 0.06" 24" minimum 71.5" +/- 0.032" 0.706" minimum (17.9 mm)

Dimensions des découpes du meuble

Utilisez ces dimensions pour construire les ouvertures de l'armoire de cuisine pour le réfrigérateur et le congélateur.

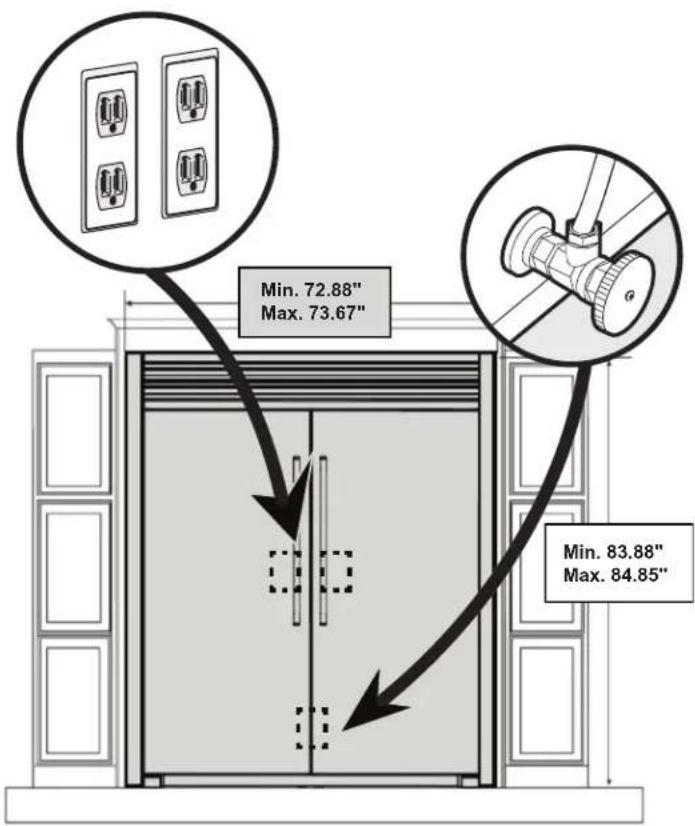

Trousses de garniture double(découpe d'armoires hautes de 84 po)

TRMKTSS2LV84 (Electrolux)

Min. 72.88" Max. 73.67" Min. 83.88" Max. 84.85"

Dimensions de la trousse de garniture de finition

Utilisez ces dimensions pour disposer les portes, tiroirs et étagères de l'armoire adjacents.

IMPORTANT

Utilisez deux prises électriques doubles encastrées et une vanne d'arrêt d'eau encastrée d'une ouverture minimale de 24 po. Pour les nouvelles constructions, utilisez une profondeur d'armoire de 25,25 po.

Sécurité : Portez toujours des lunettes de sécurité lorsque vous utilisez des outils électriques.

Outils nécessaires :

• Tournevis PhillipsMC • Clé à douille de

$$ ^ 3 / _ {8} \text { po et } ^ {5} / _ {1 6} \text { po - Escabeau } $$

• Tournevis à tête plate • Perceuse électrique avec tourne-écrou de

$$ ^ {5} / _ {1 6} \text { po } \cdot \text { Ruban à mesurer } $$

• Lunettes de sécurité • Tourne-écrou

$$ \mathrm{de} 3 / _ {8} \text { po } \cdot \text { Gants } $$

• Niveau

Avant de commencer

• Soyez prudent lorsque vous déballez les composants. Ne pas utiliser d'objets tranchants pour retirer le matériel d'emballage. Cela peut égratigner la surface des composants de la garniture.
  • Manipulez les pièces de garniture en métal avec un soin extrême, car les coins s'endommagent facilement lors de chutes.

Instructions pour les trousses de garnitured'installation double :

TRMKTEZ2FL75 (Frigidaire)

TRMKTEZ2LV79 (Frigidaire)

TRMKTEZ2FL79 (Frigidaire)

TRMKTSS2FL79 (Electrolux)

TRMKTSS2LV84 (Electrolux)

Raccordement de la conduite d'alimentation d'eau et d'électricité

LEMARQUE

Consultez le manuel d'utilisation et d'entretien pour connaître les exigences en matière d'alimentation électrique et le raccordement d'alimentation en eau avant de continuer. Trouvez la trousse d'entretien TTFLTRICEKIT sur ElectroluxAppliances.com pour connecter la conduite d'eau et filtrer la glace.

4 REMARQUE

Si l'unité de congélation est compatible avec la trousse de filtre à eau, veuillez consulter les instructions de la trousse de filtre à eau.

MISE EN GARDE

Les appareils sont lourds. L'installation nécessite deux personnes.

IMPORTANT

Assurez-vous qu'il y a deux sorties distinctes pour le congélateur et le réfrigérateur.

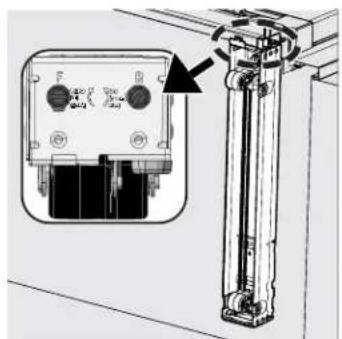

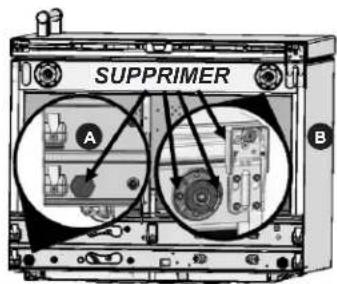

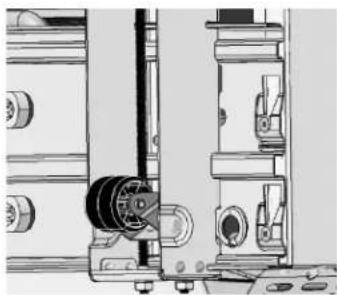

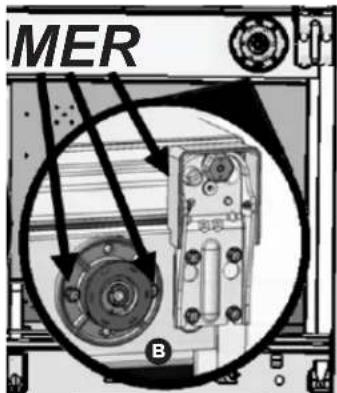

Installation du système de mise à niveau

1. a. Déposez le réfrigérateur et le congélateur sur le dos sur le matériel d'emballage, ou une toile de protection pour éviter les dommages et protéger le plancher.

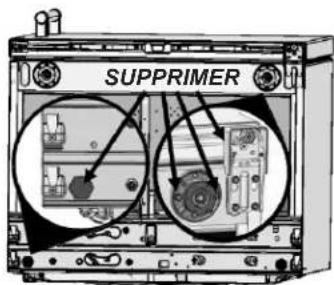

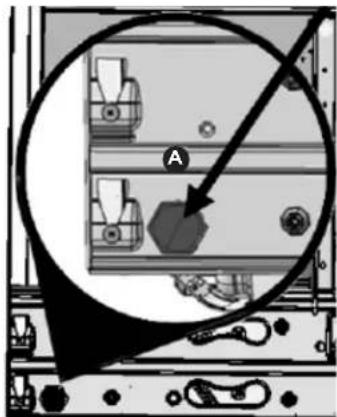

b. Retirez les 4 pieds de nivellement arrière des 2 unités en les dévissant dans le sens antihoraire (Fig. 1A) et rangez-les avec votre documentation de produit.

SUPPRIMER

c. Retirez les 4 pieds de nivellement avant des 2 unités en dévissant la cheville extérieure et les 2 boulons de chaque pied de nivellement avant avec un tourne-écrou de ^5/_16 poet rangez-les avec votre documentation de produit. Retirez le couvercle de la charnière s'il est installé (Fig. 1B).

1. Disposez les pièces sur une zone dégagée, face vers le bas. Assurez-vous de placer une toile de protection sur le plancher pour éviter d'égratigner la trousse de garniture ou le plancher (Fig. 2).

MER B

Fig.1

Fig 2

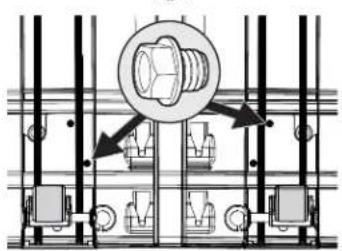

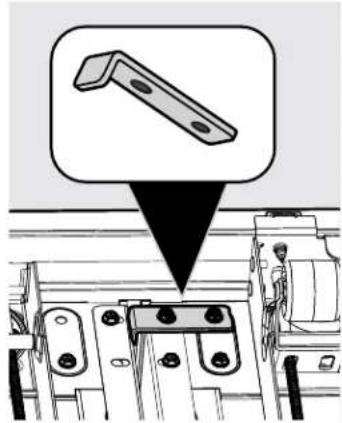

1. a. Installer le premier assemblage de niveleur sur un réfrigérateur/congélateur (Fig. 3).

b. À l'aide d'un boulon 5H et d'une perceuse électrique, fixez le bas de l'assemblage du niveleur avec un tourne-écrou hexagonal de 3/8 po dans le trou qui chevauche le trou de la vis (Fig. 4).

Remarque : L'arrière du support est profilé pour glisser sur la base métallique du compresseur. Le fait d'enfoncer d'abord le boulon arrière garantit un alignement correct de l'assemblage du niveleur.

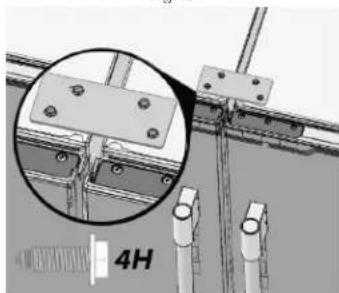

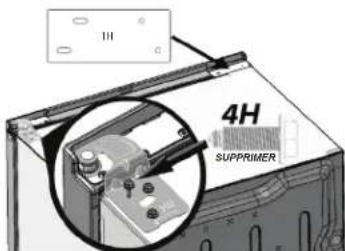

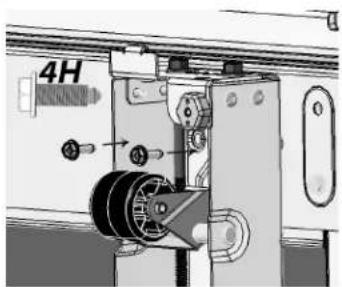

c. À l'aide des boulons 4H de l'étape 1, fixez l'avant de l'assemblage du niveleur au réfrigérateur/congélateur à l'aide d'un tourne-écrou de 516 po (Fig. 5).

1. Avec le réfrigérateur toujours sur le dos, utilisez un tourne-écrou ^5/16 popour retirer deux boulons 4H et fixez la barre en L 10H (Fig. 8). Remarque : La bride courte de la barre en L doit être orientée vers le haut du réfrigérateur.

1. Placez les deux unités à la verticale.

MISE EN GARDE

L'unité est lourde. Il est recommandé que deux personnes soulèvent ou déplacent l'unité.

Pour les étapes 3b et 3c, si vous avez besoin de plus d'espace pour le tourne-écrou, tournez le boulon étiqueté F dans le sens horaire (Fig. 6) à l'aide d'un tournevis à tête plate ou d'une clé à douille de ^3/_ po.

d.Fixezles3assemblages de niveleur restant comme décrit dans les 3 étapes précédentes en utilisant les six boulons 4H restants et les trois autres boulons 5H. Avec la ou les unités toujours sur le dos, ajuster toutes les roulettes de mise à niveau à l'orientation approximative de la Fig. 7.

Installation de la trousse d'appariement

Avant de nettoyer votre appareil, coupez l'alimentation en débranchant le cordon d'alimentation de la prise électrique. Essuyez les deux côtés du réfrigérateur et du congélateur.

REMARQUE

N'utilisez jamais de CHLORE pour nettoyer l'acier inoxydable. Nettoyez le devant et les poignées en acier inoxydable avec de l'eau savonneuse non abrasive et un chiffon. Rincez avec de l'eau propre et un chiffon doux. Essuyez les taches tenaces avec un essuie-tout imbibé d'ammoniaque, puis rincez. Utilisez un nettoyant pour acier inoxydable non abrasif, comme le nettoyant pour acier inoxydable Frigidaire ReadyClean™ qui se trouve sur le site Frigidaire.com. Suivez toujours les instructions du fabricant.

REMARQUE

Toujours nettoyer, essuyer et sécher en suivant le grain pour éviter les rayures. Lavez le reste de l'unité avec de l'eau tiède et un détergent liquide doux. Rincez correctement et essuyez avec un chiffon doux et propre.

MISE EN GARDE

Utilisez des gants pour la prochaine étape.

REMARQUE : Avant de retirer le support en papier, alignez les blocs chauffants, afin de vous assurer que les fils sortent vers le centre et l'arrière du réfrigérateur/congélateur (comme illustré à la figure 9).

1. Retirez la pellicule protectrice en papier du premier bloc chauffant.
2. Collez le premier bloc chauffant sur le côté inférieur droit de l'unité de gauche (0,5 po du bas et 0,5 po du mur arrière), afin pour que le harnais sorte du haut.

REMARQUE : Assurez-vous de coller complètement le bloc chauffant sans aucune bulle d'air (Fig. 2A).

1. Retirez la pellicule protectrice en papier du deuxième bloc chauffant.
2. Collez le deuxième bloc chauffant sur le côté supérieur gauche de l'unité de droite (0,5 po du haut et 0,5 po du mur arrière), afin pour que le harnais sorte par le bas.

REMARQUE : Assurez-vous de coller complètement le bloc chauffant sans aucune bulle d'air (Fig. 9B). Pour une meilleure adhérence, retirez l'étiquette jaune sur le côté de l'unité

0.5° 0.5° A B

Fig. 9

REMARQUE : Pour obtenir les meilleurs résultats, veuillez utiliser les configurations des blocs chauffants mentionnés (côté supérieur droit du congélateur et côté inférieur gauche du réfrigérateur).

Évitez d'installer :

• les deux blocs chauffants sur le congélateur
• les deux blocs chauffants sur le réfrigérateur
• les deux blocs chauffants sur le dessus
• les deux blocs chauffants au bas

• les deux blocs chauffants au centre

• Branchez le connecteur des deux blocs chauffants A dans le bloc d'alimentation C (Fig. 10).

REMARQUE : Vous ne pouvez pas sentir la température du bloc chauffant, car les coussins chauffent à peine.

REMARQUE : Assurez-vous que le bloc d'alimentation s'insère dans la découpe lorsqu'il est placé sur le dessus de l'appareil. Assurez-vous aussi que le bloc d'alimentation atteint la prise de courant lorsqu'il est placé sur le dessus de l'appareil (Fig. 11A). La longueur de fil supplémentaire est fournie pour l'emplacement de la prise.

1. Appliquez les deux bandes de ruban adhésif double face sur le bloc d'alimentation et collez le bloc d'alimentation sur le dessus de l'unité (Fig. 11B).
2. Si le bloc d'alimentation ne peut pas être placé sur le dessus de l'unité, collez-le verticalement sur la paroi arrière de l'unité et assurez-vous que le connecteur à trois broches est orienté vers le bas (Fig. 12).

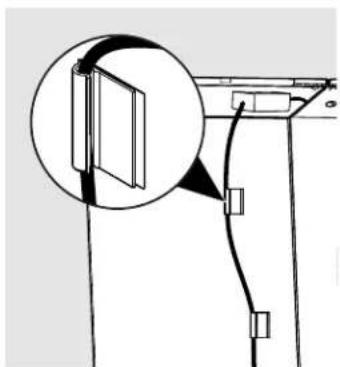

1. Utilisez les attaches fournies pour tenir l'excédant des cordons d'alimentation à l'arrière des unités de sorte que tous les fils sont éloignés du sol (Fig. 13).

REMARQUE : Assurez-vous que les faisceaux et les câbles sont dégagés du plancher avant de remettre les unités en place. Cela évitera d'endommager les fils.

REMARQUE : L'emplacement des attaches illustré à titre d'exemple.

1. Branchez l'alimentation électrique dans la prise principale avant de pousser les unités en position finale.

Installation de la barre d'attache de l'ensemble de garniture

IMPORTANT

• Avant de procéder à l'installation de la garniture, assurez-vous que le réfrigérateur et le congélateur sont au même niveau de l'avant vers l'arrière et de gauche à droite.
  • Assurez-vous que les 8 roues touchent le sol.

• En ayant le réfrigérateur/congélateur côte à côte écarté de 1/2 po, fixez un support 9H à l'avant des niveleurs (Fig. 14), en gardant les vis, 8H du côté gauche, desserrées.

Serrez à la main seulement!

REMARQUE : Un côté du support est alésé pour des ajustements fins à l'étape 18c.

1. Fixez l'autre support 9H aux niveleurs arrières (Fig. 15), en gardant les vis à droite desserrées.

Serrez à la main seulement!

1. Fixez la barre d'attache supérieure 1H (Fig. 16), en gardant les 2 boulons 4H gauches desserrés.

8H

Fig.14

8H

Fig.15

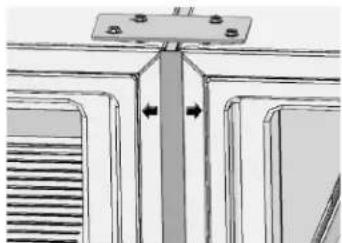

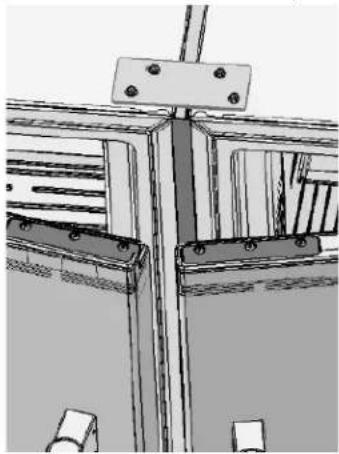

1. a. Ouvrez les portes et placez la garniture du milieu entre les deux unités.

b.Ajustezl'écartdes unités au besoin pour centraliser la garniture du milieu. Commencez par fixer les vis sur le support supérieur 1H, afin d'espacer uniformément la garniture centrale (Fig. 17).

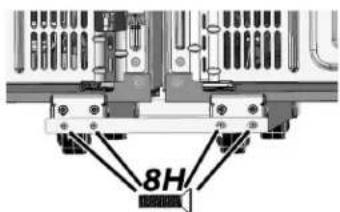

c. Fixez les quatre vis 8H (Fig. 14 et 15) à travers 2 supports 9H avant et arrière. Il se peut que vous ayez besoin de plusieurs réglages, afin que la garniture centrale soit bien alignée et centrée sur les unités.

REMARQUE : Avant de continuer, assurez-vous que les portes se ferment librement et restez parallèle. Le réglage de la hauteur des roues peut aider à corriger les problèmes d'alignement de la porte. Reportez-vous à l'INSTALLATION dans le manuel d'utilisation et d'entretien pour régler la hauteur de la porte.

Avant de continuer, branchez les unités et vérifiez qu'elles fonctionnent correctement.

REMARQUE

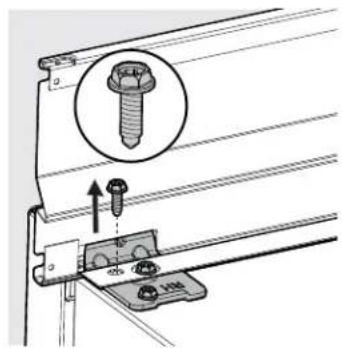

Certains supports d'armoire peuvent nécessiter des trous de préperçage à l'aide d'une mèche de 3 mm (1/8 po) de diamètre.

Installation de l'accessoire de garniture latérale Electrolux TRMKTSS2LV84 (certains modèles)

1. À l'aide de huit vis 3H et d'une perceuse électrique, fixez les deux supports de fixation de la garniture latérale au bord de l'armoire avant gauche et droite avec les supports allant jusqu'au sol (Fig. 19). Assurez-vous que les fentes rectangulaires dépassent le bord de l'armoire.

3H

Fig. 19

Ajustement de l'accessoire de garniture latérale pour : TRMKTEZ2FL75 (Frigidaire)

TRMKTEZ2LV79 (Frigidaire)

TRMKTEZ2FL79 (Frigidaire)

TRMKTSS2FL79 (Electrolux)

1. Selon la longueur des vis reçues (6H ou 7H), vissez une vis longue dans la partie inférieure gauche (Fig. 20A) de l'armoire murale avant, à proximité de l'endroit indiqué à la Fig. 20B.
2. Répéter l'étape 20 pour le côté droit de l'armoire murale à l'aide de l'autre vis 6H/7H.

REMARQUE : La profondeur de la vis varie selon les dimensions finales de la découpe de l'armoire. Nous vous recommandons de laisser environ ½ po de vis dépassant la paroi de l'armoire.

6H ou 7H 0,37 pouce 0,50 pouce 0,85 pouce

Fig. 20

Fixation de la garniture supérieure

REMARQUE

Vous aurez besoin d'un escabeau pour installer les composants de la garniture supérieure.

1. a. Retirez les vis de charnière extérieure avant, communes aux deux côtés de l'installation double, ainsi que les deux vis avant 4H qui fixent la barre d'attache 1H (Fig. 21).

b.Roulez l'installation double dans l'armoire, à environ 3/4 de la profondeur, en vous assurant que le produit est centré dans l'enclave de l'armoire.
c. Installez la garniture supérieure en fixant quatre vis 4H le long de la base de la garniture avec une clé à douille de 5 /16 po (Fig. 22).

23.a.Faitesglisser l'installation double en place et assurez-vous qu'elle est centrée à l'intérieur des armoires.

b.Percezdesavant-trous de 1/8 po et fixer deux vis 3H sur le côté droit de la garniture supérieure (une vis par côté pour la garniture supérieure à col) à l'aide d'un tournevis cruciforme dans les armoires (Fig. 23).

c. Répéter pour le côté gauche.

1. a. Faites glisser la garniture latérale gauche en place en guidant soigneusement les fentes de fixation de la garniture latérale. La figure 25 montre une vue intérieure.

b. Fixezr les vis 2H à la garniture supérieure (Fig. 26) et répéter pour le côté droit. Serrez à la main seulement!

26.a.Placezsoigneusement les fentes de protection du coup de pied sur les 4 languettes de l'assemblage du niveleur. La première languette de l'assemblage de niveleur est encerclée à la Fig. 27, les deuxième et troisième languettes sont encerclées à la Fig. 28 et la quatrième languette est encerclée à la Fig. 29.

b.Ajustezlecoupde pied jusqu'à ce que les aimants soient engagés dans l'assemblage du niveleur et que le coup de pied repose verticalement en place.

Installation de la garniture latérale pour :

TRMKTEZ2FL75 (Frigidaire)

TRMKTEZ2LV79 (Frigidaire)

TRMKTEZ2FL79 (Frigidaire)

TRMKTSS2FL79 (Electrolux)

24.a.Placezlesgarnitures latérales en position en les faisant passer par-dessus la vis de positionnement comme indiqué à la Fig. 21 et en les raccordant sur la garniture supérieure (Fig. 24).

Instructions pour les trousses de garnitured'installation simple :

TRMKTEZ1FL79 (Frigidaire)

TRMKTSS1LV84 (Electrolux)

MISE EN GARDE

Les appareils sont lourds. L'installation nécessite deux personnes.

Installation du système de mise à niveau

1. a. Placez l'appareil sur le dos sur le matériel d'emballage ou sur une toile de protection pour éviter les dommages, et protéger le plancher.
   b. Retirez les deux pieds de nivellement arrière en les dévissant dans le sens antihoraire (Fig. 1A) et rangez-les avec votre documentation de produit.
   c. Retirez les deux pieds de nivellement avant en dévissant la cheville extérieure et les 2 boulons de chaque pied de nivellement avant avec un tourne-écrou de 5/16 po. Retirez le couvercle de charnière s'il est installé (Fig. 1B) et rangez-le avec la documentation du produit.

2. Disposez les pièces sur une zone dégagée, face vers le bas. Assurez-vous de placer une toile de protection sur le plancher pour éviter d'égratigner la trousse de garniture ou le plancher (Fig. 2).

3. a. Installer le premier assemblage de niveleur sur un réfrigérateur/congélateur (Fig. 3).

b. À l'aide d'un boulon 5H et d'une perceuse électrique, fixez le bas de l'assemblage du niveleur avec un tourne-écrou hexagonal de ^3/_8 po dans le trou qui chevauche le trou de la vis (Fig. 4).

Remarque : L'arrière du support est profilé pour glisser sur la base métallique du compresseur. Le fait d'enfoncer d'abord le boulon arrière garantit un alignement correct de l'assemblage du niveleur.

SUPPRIMER A B

Fig. 1

Fig. 2

c À l'aide des boulons 4H de l'étape 1, fixez l'avant de l'assemblage du niveleur au réfrigérateur/congélateur à l'aide d'un tourne-écrou de ^5/16 po (Fig. 5). Pour les étapes 3b et 3c, si vous avez besoin de plus d'espace pour le tourne-écrou, tournez le boulon étiqueté F dans le sens horaire (Fig. 6) à l'aide d'un tournevis à tête plate qu d'une clé à douille de ^3/8 po.

d. Fixez le reste de l'ensemble du niveleur comme décrit dans les 3 étapes précédentes. Avec la ou les unités toujours sur le dos, ajuster toutes les roulettes de mise à niveau à l'orientation approximative de la Fig. 7.

Mettre au niveau l'unité

1. a. Basculez l'appareil à la verticale.

b. Placez l'appareil dans l'espace de l'armoire ou aussi près que possible de la position finale (ne branchez pas encore l'alimentation ou l'eau). Cette étape est importante pour mettre l'unité de niveau avec précision avant d'effectuer d'autres installations.

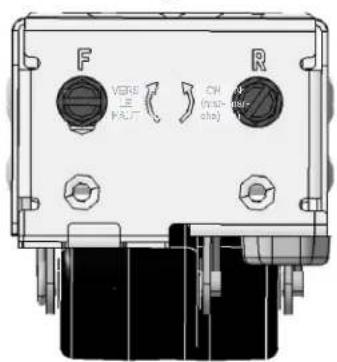

c. Utilisez un tournevis à tête plate ou une clé à douille de 3/8 po pour ajuster les boulons avant des assemblages de niveleurs (Fig. 8). Soulevez ou abaissez les roues avant et arrière au besoin jusqu'à ce que l'unité repose correctement dans l'espace de l'armoire.
d. Une fois les assemblages de niveleur vérifiés, replacez l'unité devant les armoires pour qu'elle soit accessible.

1 REMARQUE

Certains supports d'armoire peuvent nécessiter des trous de préperçage à l'aide d'une mèche de ^3 mm (1/8 po) de diamètre.

Ajustement de l'accessoire de garniture latérale Electrolux TRMKTSSILV84

1. À l'aide de huit vis 3H et d'une perceuse électrique, fixez les deux supports de fixation de la garniture latérale aux bords de l'armoire avant gauche et droite, les supports allant jusqu'au sol (Fig. 9). Assurez-vous que les fentes rectangulaires dépassent le bord de l'armoire.

3H

Fig. 8

Ajustement de l'accessoire de garniture latérale TRMKTEZ1FL79 de Frigidaire

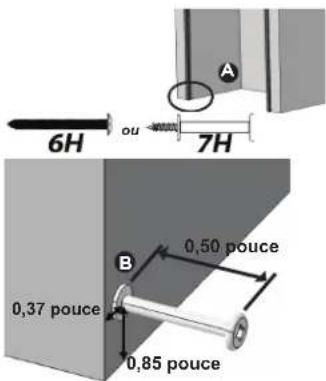

1. Selon la longueur des vis reçues (6H ou 7H), vissez une vis longue dans la partie inférieure gauche (Fig. 9A) de l'armoire murale avant, à proximité de l'endroit indiqué à la Fig. 9B.
2. Répétez l'étape 6 pour le côté droit de l'armoire à l'aide de l'autre vis 6H/7H.

6H ou 7H 0,37 pouce 0,50 pouce 0,85 pouce

Fig. 9

Raccordement de la conduite d'alimentation d'eau et d'électricité

Remarque : Consultez le manuel d'utilisation et d'entretien pour connaître les exigences en matière d'alimentation électrique et le raccordement d'alimentation en eau avant de continuer. Trouvez la trousse d'entretien TTFLTRICEKIT sur ElectroluxAppliances.com pour connecter la conduite d'eau et filtrer la glace.

Fixation de la garniture supérieure

REMARQUE

Vous aurez besoin d'un escabeau pour installer les composants de la garniture supérieure.

1. a. Retirez la vis extérieure avant de la charnière supérieure (Fig. 10) à l'aide d'une clé à douille de ^5 / _16 po ou d'une clé à mollet et conservez-la pour plus tard. Repérez le support 1H et placez-le sur le dessus de l'appareil à utiliser à l'étape 8d.
   b. Roulez grossièrement l'installation dans l'armoire, à environ 3/4 de la profondeur, en vous assurant que le produit est centré dans l'enclave de l'armoire.
   c. Choisissez la garniture supérieure selon le côté de la charnière de porte (Fig. 11). Vous n'avez pas besoin de l'autre garniture supérieure pour l'installation.
   d. Installez la garniture supérieure en fixant quatre vis 4H le long de la base de la garniture avec une clé à douille de ^5 /16 po (Fig. 12). Vissez le support 1H à l'étape 8a pour mettre la garniture supérieure à niveau correctement.
   9.a.Faitesglisserl'appareil en place et assurez-vous que l'installation double est centrée.
   b.Percezdesavant-trous de 1/8 po et fixer deux vis 3H sur le côté droit de la garniture supérieure à l'aide d'un tournevis cruciforme dans les armoires (Fig. 13).
   c. Répéter pour le côté gauche.

1H 4H SUPPRIMER

Fig. 10

GARNITURE SUPÉRIEURE 3A/3B, DROITE GARNITURE SUPÉRIEURE 4A/4B, GAUCHE

Fig.11

4H

Fig. 12

Installation de la garniture latérale TRMKTEZIFL79 de Frigidaire

1. a. Placez les garnitures latérales en les déposant sur la vis de placement comme illustré à la Fig. 9 et en les plaçant sur la garniture supérieure (Fig. 14).
   b. Fixez une vis 2H de chaque côté de la garniture supérieure (Fig. 14). Serrez à la main seulement!

2H

Fig. 14

Installation de la garniture latérale Electrolux TRMKTSSILV84

1. a. Faites glisser la garniture latérale gauche en place en guidant soigneusement les crochets de la garniture latérale dans les fentes de fixation de la garniture latérale. La Fig. 5 montre une vue intérieure.

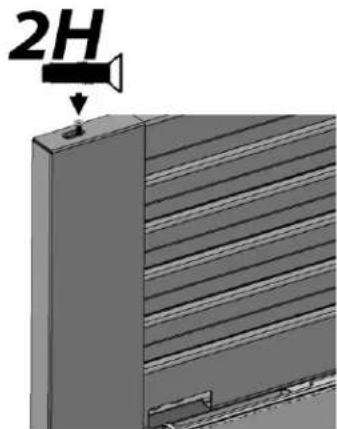

b. Fixez les vis 2H à la garniture supérieure (Fig. 16) et répétez pour le côté droit. Serrez à la main seulement!

2H

Fig. 16

1. a. Choisissez le coup de pied à placer sous l'appareil en fonction du côté de la charnière de porte (Fig. 17). Vous n'avez pas besoin de l'autre coup de pied.

b. Placez soigneusement le coup de pied sur les 2 languettes de l'assemblage du niveleur. La première fente de l'assemblage de niveleur est encerclée à la Fig. 18 et la deuxième fente de l'ensemble niveleur est encerclée à la Fig. 19.

c. Ajustez le coup de pied jusqu'à ce que les aimants soient engagés dans les boulons d'assemblage du niveleur et que le coup de pied repose verticalement en place.

Fig 17

Fig. 19
Remarque : Reportez-vous à l'installation dans le manuel d'utilisation et d'entretien pour régler la hauteur de la porte si nécessaire.
