Intitulé	Description
Type de produit	Congélateur vertical
Capacité	19 pieds cubes
Dimensions (L x P x H)	Largeur : 76,2 cm, Profondeur : 69,9 cm, Hauteur : 166,1 cm
Poids	Environ 83 kg
Classe énergétique	Énergie Star
Système de refroidissement	Froid statique
Nombre de tiroirs	5 tiroirs
Fonctionnalités supplémentaires	Éclairage intérieur LED, alarme de température, contrôle électronique de la température
Entretien	Dégivrage manuel recommandé, nettoyage régulier des joints de porte
Sécurité	Verrouillage de porte, protection contre les coupures de courant
Garantie	1 an sur les pièces et la main-d'œuvre

FOIRE AUX QUESTIONS - FPFU19F8WSS FRIGIDAIRE

Comment régler la température du congélateur FRIGIDAIRE FPFU19F8WSS ?

Pour régler la température, appuyez sur le bouton de réglage de la température situé à l'intérieur du congélateur. Utilisez les touches '+' ou '-' pour augmenter ou diminuer la température.

Le congélateur ne fonctionne pas, que faire ?

Vérifiez que le congélateur est bien branché et que la prise fonctionne. Assurez-vous également que la porte est complètement fermée et que les ventilations ne sont pas obstruées.

Comment dégivrer le congélateur ?

Pour dégivrer le congélateur, débranchez-le et laissez la glace fondre naturellement. Placez des serviettes au sol pour absorber l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Quel est le volume de stockage du congélateur FRIGIDAIRE FPFU19F8WSS ?

Le congélateur a un volume de stockage d'environ 540 litres, offrant suffisamment d'espace pour conserver vos aliments congelés.

Comment nettoyer l'intérieur du congélateur ?

Pour nettoyer l'intérieur, débranchez le congélateur et utilisez un mélange d'eau tiède et de savon doux. Évitez les produits abrasifs. Rincez avec un chiffon humide et séchez soigneusement.

Pourquoi mon congélateur fait-il du bruit ?

Certains bruits peuvent être normaux, comme ceux du compresseur ou du ventilateur. Si le bruit est excessif, vérifiez que le congélateur est de niveau et qu'il n'y a pas d'objets en contact avec les parois.

Quelle est la durée de garantie pour le congélateur ?

Le congélateur FRIGIDAIRE FPFU19F8WSS est généralement couvert par une garantie limitée de 1 an sur les pièces et la main-d'œuvre. Vérifiez votre manuel pour plus de détails.

Comment éviter les odeurs dans le congélateur ?

Pour éviter les odeurs, assurez-vous que les aliments sont bien emballés. Placez un ouvert de bicarbonate de soude à l'intérieur pour neutraliser les odeurs.

Que faire si le congélateur gèle à l'intérieur ?

Si vous constatez une accumulation de glace, vérifiez que la porte est bien fermée et que le joint est en bon état. Un dégivrage peut être nécessaire si l'accumulation est importante.

MODE D'EMPLOI FPFU19F8WSS FRIGIDAIRE

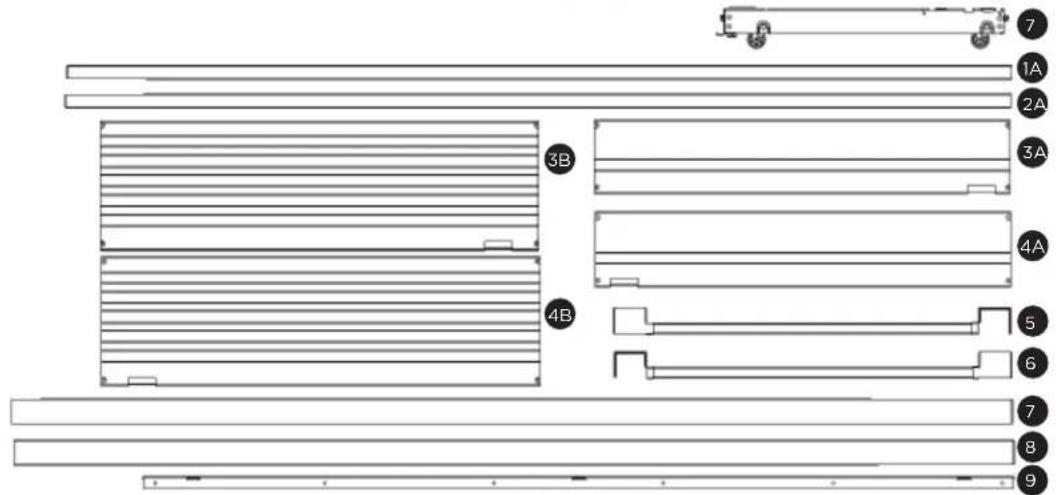

Trousse d'installation de garniture de réfrigérateur et de congélateur à une porte pour tous les modèles.

Gamme de produit : Toutes les plages de numero de série des modeles de refrigerateur et de congelateur : Toutes les plages de numero des série

Composants de la trousse de garniture simple (découpés pourarmoires haute de 79 et 84 po)

Marque Numéro de trousse			Numéro de trousse de garniture simple
Frigidaire Professional TRM			KTEZIFL79 A16405201
No d'article	Numéro de piece	Description Qté
1A	A18684901	Garniture latérale, côté droit 1
2A	A18684902	Garniture latérale, côté gauche 1
3A	A16766503	Garniture supérieure, côté droit plat 1
4A	A16766505	Garniture supérieure, côté gauche plat 1
5	A18684505	Coup de pied, côté droit		1
6	A18684507	Coup de pied, côté gauche 1
7	A17111301	Assemblage du niveauur		2
8	A20841303	Ensemble de quincaillerie U19, simple		1

Marque			Numéro de trousse	Numéro de trousse de garniture simple
Electrolux			TRMKTSSILV84	A19895901
No d'article	Numéro de piece	Description		Qté
1B	A19036503	Garniture latérale, côté droit		1
2B	A19036504	Garniture latérale, côté gauche		1
3B	A19036402	Garniture supérieure, persienne côté droit		1
4B	A19036403	Garniture supérieure, persienne côté gauche		1
5	A18684506	Coup de pied, côté droit		1
6	A18684508	Coup de pied, côté gauche		1
7	A17111301	Assemblage du niveauur		2
8	A20841304	Ensemble de quincaillerie U19, simple		1
9	A19036701	Fixation de garniture latérale		2

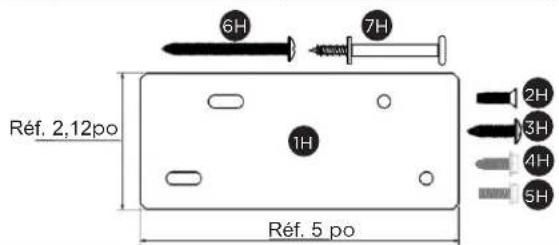

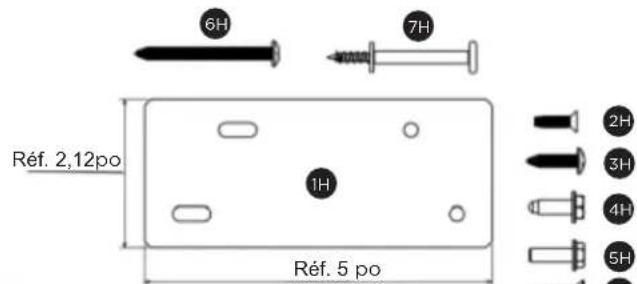

Ensemble de quincaillerie A20841303
ARTICLE	NUMéro DE PIECE	DESCRIPTION	QTÉ
1H	A18695801	Barre d'attache, dessus	1
2H	297142600	Vis à tête plate, no 8-32	2
3H	050149	Vis tête ronde, no 8-18	4
4H	A16955502	Boulon, M5 x 16	6
5H	A21188301	Boulon, 1/4-20	2
6H, 7H	A20706101	Vis de base de la garniture	1

REMARQUE : Tous les composants de l'ensemble de quincaillerie mentionnés dans cette feuille d'instructions auront un « H » après le numero d'article.

Ensemble de quincaillerie A20841304
ARTICLE	NUMERO DE PIECE	DESCRIPTION	QTE
1H	A18695801	Barre d'attache, dessus	1
2H	297142600	Vis à tête plate, no 8-32	2
3H	050149	Vis tête ronde, no 8-18 12
4H	A16955502	Boulon, M5 x 16	6
5H	A21188301	Boulon, ¼-20	2

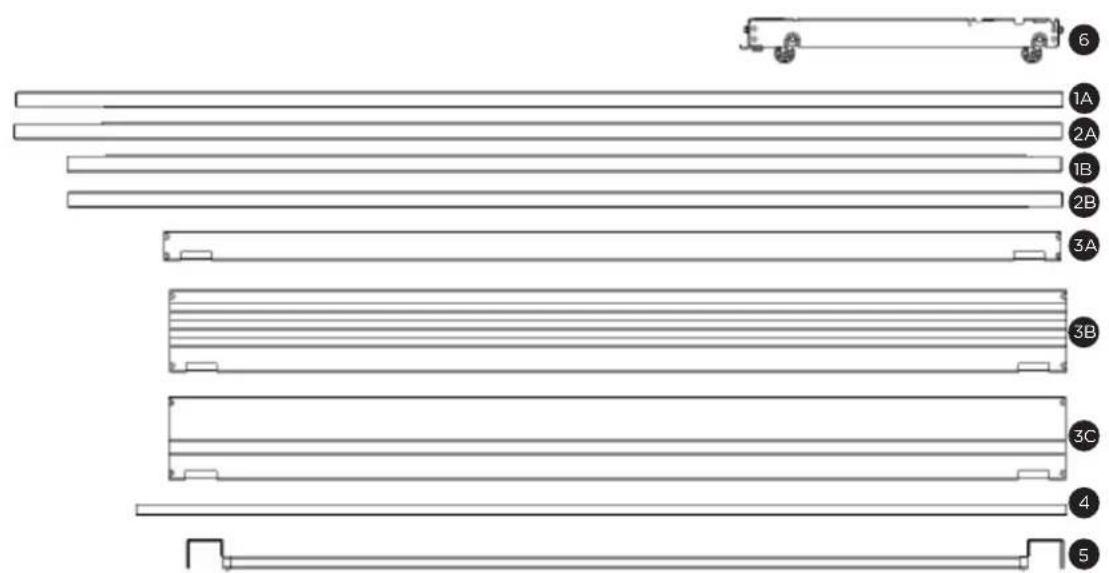

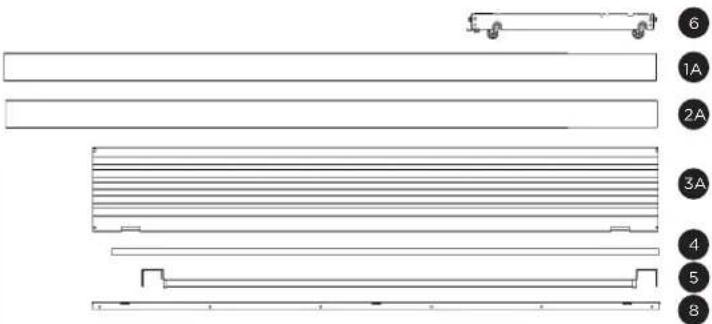

Composants de la trousse de garniture simple (découpés pourarmoires haute de 75 et 79 po)

Marque			Numéro de trousse	Trousse de garniture double numéro
Frigidaire TRMKTEZ2FL75 A1864330'
No d'article	Numéro de piece	Description Qté
1B	A18685001	Garniture latérale, côté droit 1
2B	A18685002	Garniture latérale, côté gauche 1
3A	A18694901	Garniture supérieure, collet 1
4	A18685101	Garniture centrale 1
5	A18684501	Coup de pied 1
6	A17111301	Assemblage du niveauur	4
7	A20841301	Ensemble de quincaillerie U19, simple	1

Marque		Numéro de trousse	Trousse de garniture double numéro
Frigidaire		TRMKTEZ2LV79	A16405401
No d'article	Numéro de pièce	Description	Qté
1A	A18684901	Garniture latérale, côte droit	1
2A	A18684902	Garniture latérale, côte gauche	1
3B	A18804301	Garniture supérieure, persienne	1
4	A18685101	Garniture centrale	1
5	A18684501	Coup de pied	1
6	A17111301	Assemblage du niveauur	4
7	A20841301	Ensemble de quincaillerie U19, simple	1

Marque		Numéro de trousse	Trousse de garniture double numéro
Frigidaire TRMKTEZ2FL79 A1640490
No d'article	Numéro de piece	Description Qté
1A	A18684901	Garniture latèreale, côté droit 1
2A	A18684902	Garniture latèreale, côté gauche 1
3C	A16766501	Garniture supérieure, plate	1
4	A18685101	Garniture centrale	1
5	A18684501	Coup de pied 1
6	A17111301	Assemblage du niveauur	4
7	A20841301	Ensemble de quincaillerie U19, simple	1

Marque		Numéro de trousse	Trousse de garniture double numéro
Electrolux		TRMKTSS2FL79	A16404902
No d'article	Numéro de pièce	Description	Qté
1A	A18684903	Garniture latèreale, côté droit	1
2A	A18684904	Garniture latèreale, côté gauche	1
3C	A16766502	Garniture supérieure, plate	1
4	A18685102	Garniture centrale	1
5	A18684502	Coup de pied	1
6	A17111301	Assemblage du niveauur	4
7	A20841301	Ensemble de quincaillerie U19, simple	1

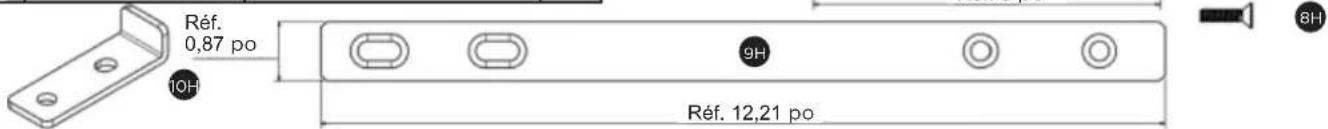

Ensemble de quincaillerie A20841301
ARTICLE	NUMERO DE PIECE	DESCRIPTION	QTE
1H	A18695801	Barre d'attache, dessus	1
2H	297142600	Vis à tête plate, no 8-32	2
3H	050149	Vis tête ronde, no 8-18	4
4H	A16955502	Boulon, M5 x 16	6
5H	A21188301	Boulon, 1/4-20	2
6H, 7H	A20706101	Vis de base de la garniture	1
8H	A20632701	Vis, 10-24 x 3/4	8

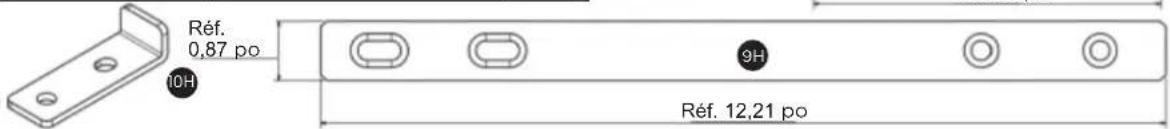

9H	A16770801	Barre d'attache, bas	2
10H	A18685301	Support de garniture centrale	1

Composants de la trousse de garniture double (découpés pour les armoires haute de 84 po)

Marque		Numéro de trousse	Trousse de garniture double numéro
Electrolux TRMKTS S2LV84 A1640530
No d'article	Numéro de piece	Description Qté
1A	A19036501	Garniture latérale, côte droit 1
2A	A19036502	Garniture latérale, côte gauche 1
3A	A19036401	Garniture supérieure, persienne 1
4	A18685102	Garniture centrale 1
5	A18684502	Coup de pied 1
6	A17111301	Assemblage du niveauur	4
7	A20841302	Ensemble de quincaillerie U19, double	1
8	A19036701	Fixation de garniture latérale	2

Ensemble de quincaillerie A20841301
ARTICLE	NUMERO DE PIECE DESCRIPION QTÉ
1H	A18695801 Barre	d'attache, dessus 1
2H	297142600 Vis à tête plate, no 8-32 2
3H	050149 Vis tête	ronde, no 8-18 12
4H	A16955502 Boulo n, M5 x 16 14
5H	A21188301 Boulo n, %-20 4
8H	A20632701 Vis, 10-24 x ¼ 8
9H	A16770801 Barre	d'attache, bas 2
10H	A18685301	Support de garniture centrale 1

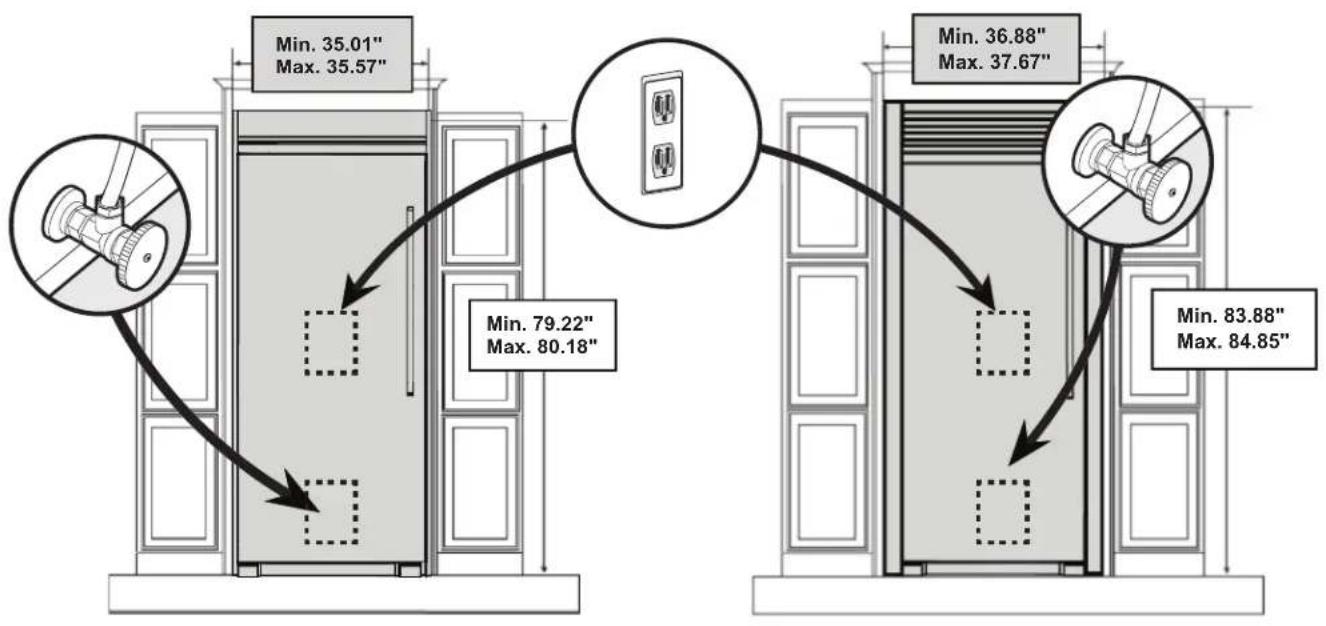

Trousse de garniture simple(découpe d'armoires haute de 79 po et 84 po)

TRMKTEZIFL79 (Frigidaire) TRMKTSSILV84 (Electrolux)

IMPORTANT

Assurez-vous que le congelateur et le réfrigerateur disposent de deux prises murales duplex distinctes reliées à la terre, comme indiqué dans le manuel d'utilisation et d'entretien.

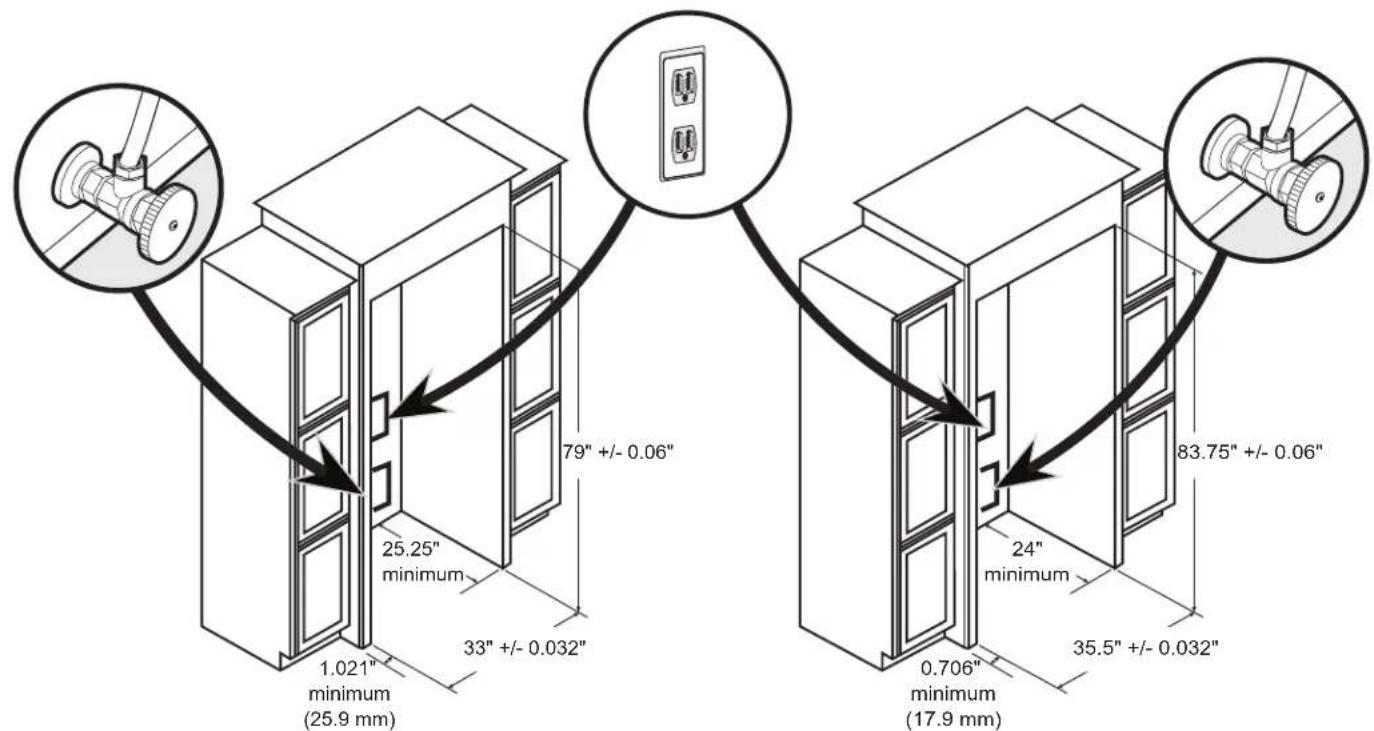

Dimensions des découpes du meuble

Utilisez ces dimensions pour construire les ouvertures de l'armoire de cuisine pour le réfrigerateur et le congelatuer.

Trousse de garniture simple(découpe d'armoires haute de 79 po et 84 po)

TRMKTEZIFL79 (Frigidaire) TRMKTSSILV84 (Electrolux)

IMPORTANT

Assurez-vous que le congelateur et le réfrigerateur disposent de deux prises murales duplex distinctes reliées à la terre, comme indiqué dans le manuel d'utilisation et d'entretien.

Dimensions de la trousse de garniture de finition

Utilisez ces dimensions pour dispose les portes, tiroirs et étagères de l'armoire adjacent.

Trousse de garniture double(decoupe d'armoires hautees de 75 po et 79 po)

IMPORTANT

Utilisez deux prises électriques doubles encastrées et une vanne d'arrêt d'eau encastrée d'une ouverture minimale de 24 po. Pour les nouvelles constructions, utilisez une profondeur d'armoire de 25,25 po.

TRMKTEZ2FL75 (Frigidaire)

REMARQUE

Pour installer une trousse de garniture double ou une trousse d'apparlement, il n'y a pas de cloison entre le congelateur et le réfrigerateur.

TRMKTEZ2FL79 (Frigidaire)

TRMKTSS2FL79 (Electrolux)

TRMKTEZ2LV79 (Frigidaire)

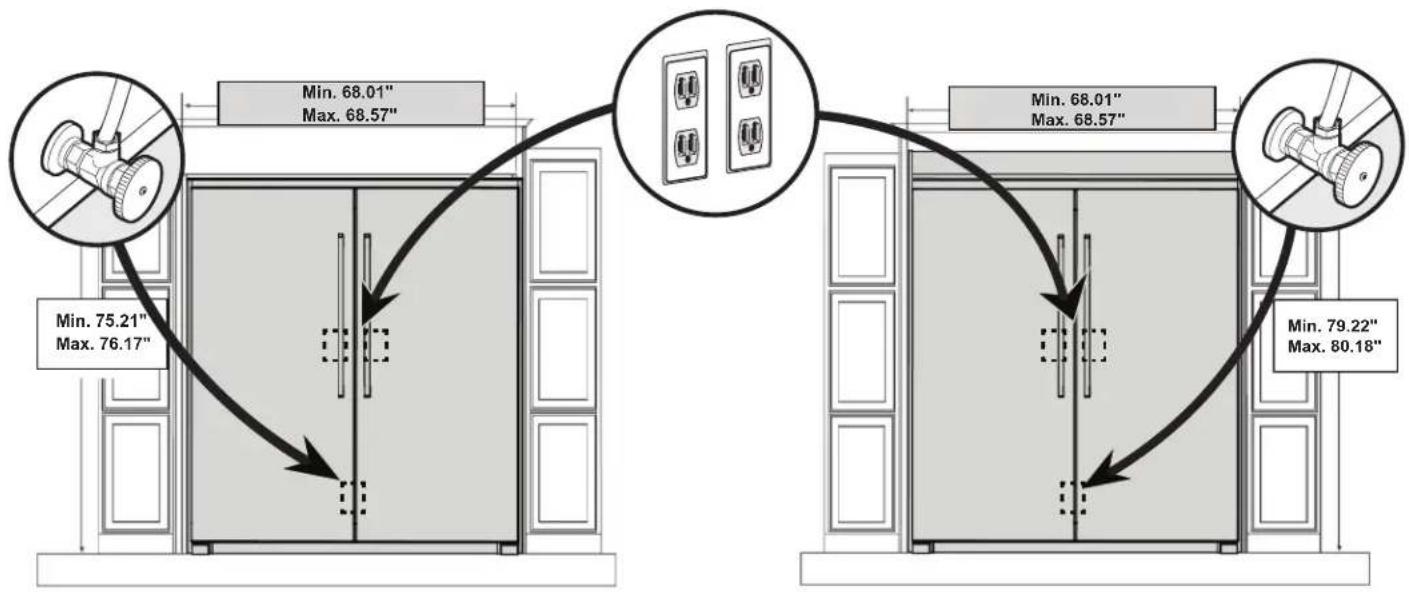

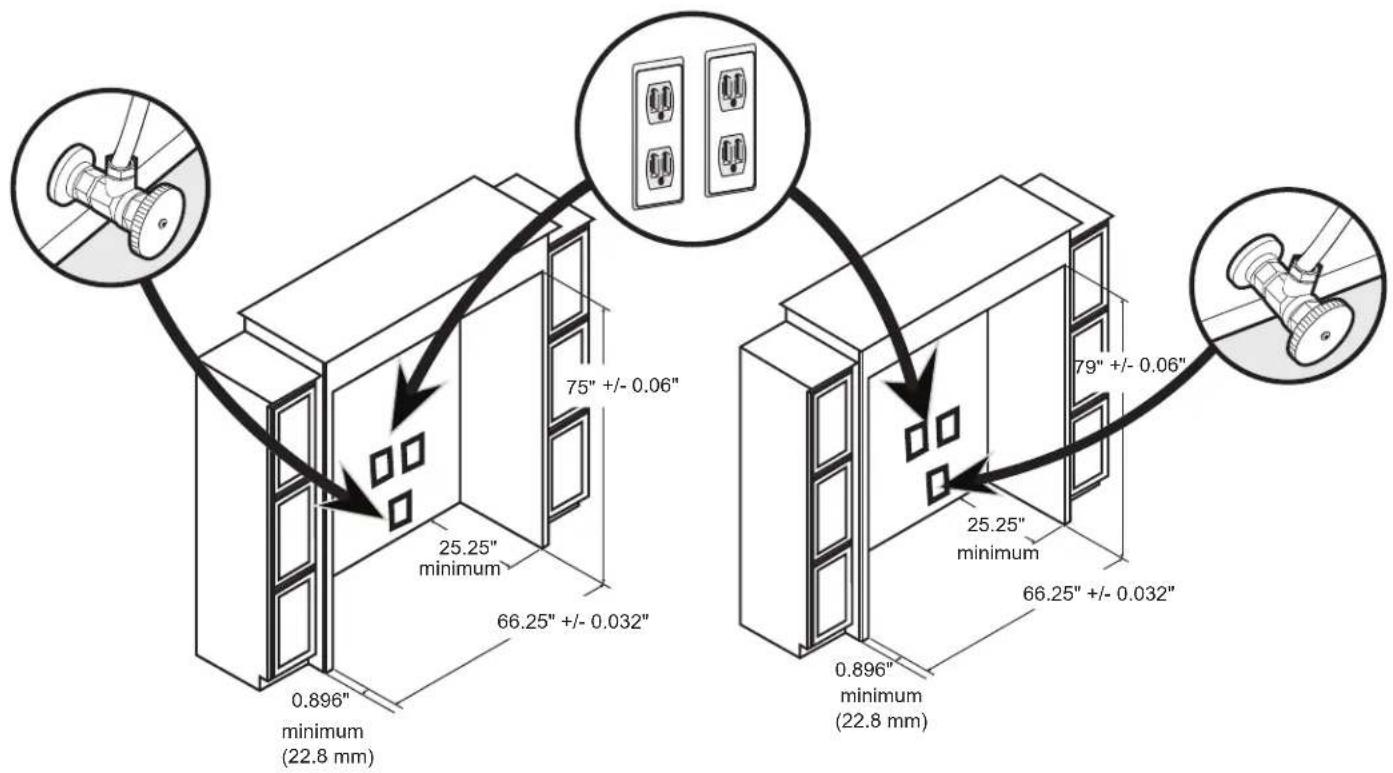

Dimensions des découpes du meuble

Utilisez ces dimensions pour construire les ouvertures de l'armoire de cuisine pour le réfrigerateur et le congelateur.

Trousse de garniture double(decoupe d'armoires hautees de 75 po et 79 po)

IMPORTANT

Utilisez deux prises électriques doubles encastrées et une vanne d'arrêt d'eau encastrée d'une ouverture minimale de 24 po. Pour les nouvelles constructions, utilisez une profondeur d'armoire de 25,25 po.

TRMKTEZ2FL75 (Frigidaire)

REMARQUE

Pour installer une trousse de garniture double ou une trousse d'apparlement, il n'y a pas de cloison entre le congelateur et le réfrigerateur.

TRMKTEZ2FL79 (Frigidaire)

TRMKTSS2FL79 (Electrolux)

TRMKTEZ2LV79 (Frigidaire)

Dimensions de la trousse de garniture de finition

Utilisez ces dimensions pour dispose les portes, tiroirs et etagères de l'armoire adjacents.

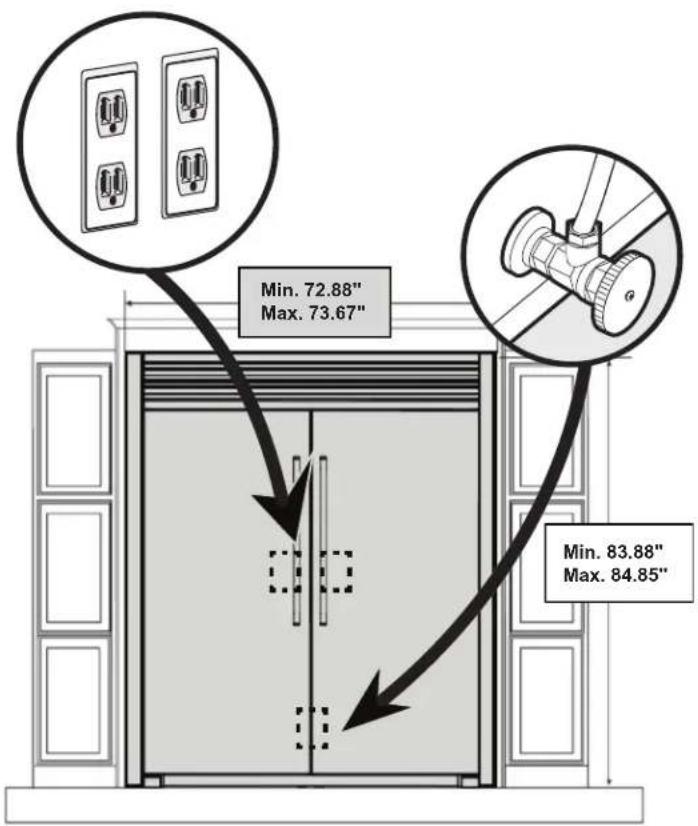

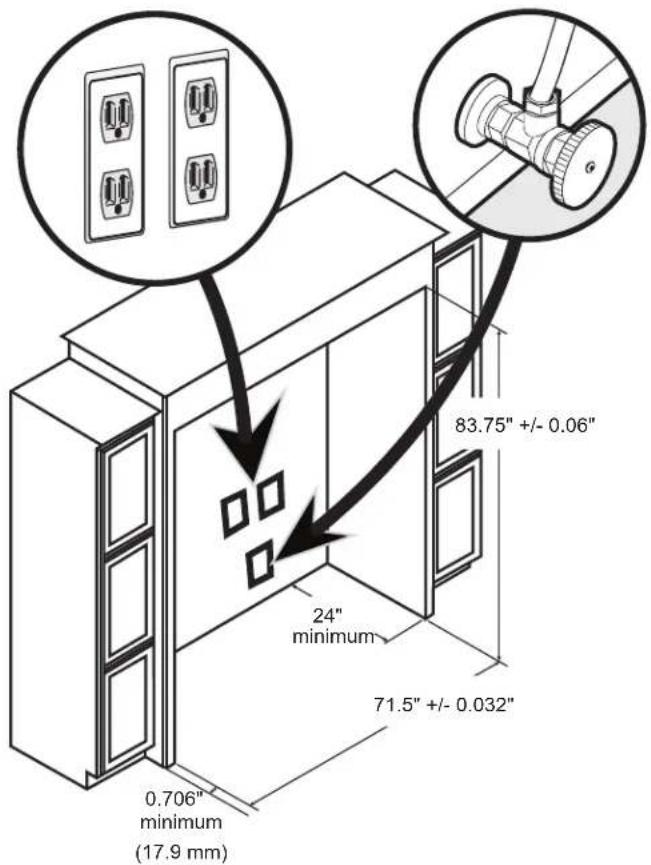

Trousses de garniture double (découpe d'armoires haute de 84 po)

TRMKTS2LV84 (Electrolux)

Dimensions des découps du meuble

Utilisez ces dimensions pour construire les ouvertures de l'armoire de cuisine pour le réfrigerateur et le congelasteur.

Trousses de garniture double(découpe d'armoires haute de 84 po)

TRMKTS2LV84 (Electrolux)

Dimensions de la trousse de garniture de finition

Utilisez ces dimensions pour dispose les portes, tiroirs et étagères de l'armoire adjacent.

IMPORTANT

Utilisez deux prises electriques doubles encastrées et une vanne d'arrêt d'eau encastrée d'une ouverture minimale de 24 po. Pour les nouvelles constructions, utilisez une profondeur d'armoire de 25,25 po.

Sécurité : Portez toujours des lunettes de sécurité lorsqu'you utilisez des outils électriques.

Outils nécessaires :

• Tournevis PhillipsMC - Clé à douille de

3/8 po et 5/16 po - Escabeau

• Tournevis à tête plate - Perceuse électricque avec tourne-écrou de

de 3 / 8 po · Gants

5/16 po - Ruban à mesurer

Niveau

Lunettes de sécurité - Tourne-écrou

Avant de commencer

Soyez prudent lorsque vous déballez les composants. Ne pas utiliser d'objets tranchants pour-retirer le matériel d'emballage. Cela peut égratigner la surface des composants de la garniture.
Manipulez les pieces de garniture en metal avec un soin extrme, car les coins s'endommagent facilement lors de chutes.

Instructions pour les trousse de garnitured'installation double :

TRMKTEZ2FL75 (Frigidaire)

TRMKTEZ2LV79 (Frigidaire)

TRMKTEZ2FL79 (Frigidaire)

TRMKTSS2FL79 (Electrolux)

TRMKTS2LV84 (Electrolux)

Raccordement de la conduite d'allimentation d'eau et d'électricité

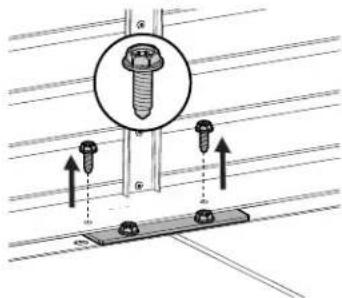

REMARQUE

Consultez le manuel d'utilisation et d'entretien pour connaître les exigences en matière d'alimentation électrique et le raccordement d'alimentation en eau avant de continuer. Trouvez la trousse d'entretien TTFLTRICEKIT sur ElectroluxAppliances.com pour connecter la conduite d'eau et filtrer la glace.

REMARQUE

Si l'unité de congélation est compatible avec la trousse de filtré à eau, veillez consulter les instructions de la trousse de filtré à eau.

MISE EN GARDE

Les apparèils sont lourds. L'installation nécessite deux personnes.

IMPORTANT

Assurez-vous qu'il y a deux sorties distinctes pour le congélateur et le réfrigerateur.

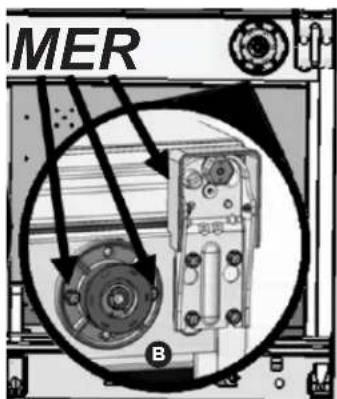

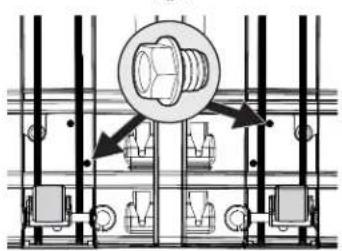

Installation du système de mise a niveau

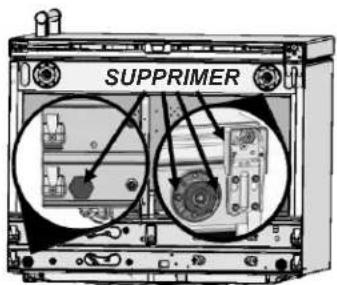

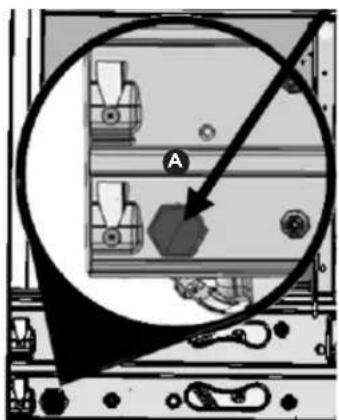

1. a. Déposez le réfrigerateur et le concélateur sur le dos sur le matériel d'emballage, ou une toile de protection pour éviter les dommages et protégger le plancher.

b. Retirez les 4 pieds de nivellement arriere des 2 unités en les devissant dans le sens antihoraire (Fig. 1A) et rangez-les avec votre documentation de produit.

c. Retirez les 4 pieds de nivellement avant des 2 unités en dévisant la chevelle extérieure et les 2 boulons de chaque pied de nivellement avant avec un tourne-écrou de 5/16 poet rangez-les avec votre documentation de produit. Retirez le couverde la charnière s'il est installé (Fig. 1B).

1. Disposez les pieces sur une zone dégagée, face vers le bas. Assurez-vous de placer une toile de protection sur le plancher pour éviter d'égratigner la trousse de garniture ou le plancher (Fig. 2).

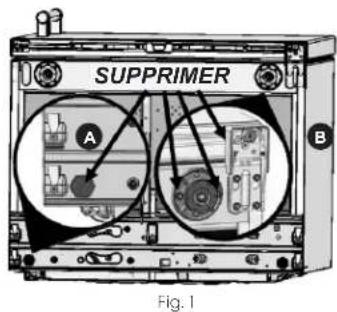

Fig.1

Fig 2

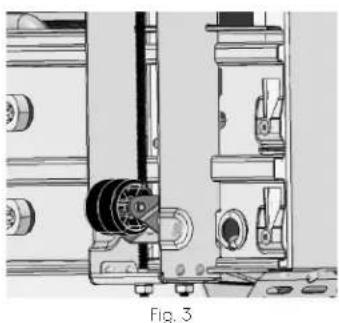

1. a. Installer le premier assemblage de niveleur sur un réfrigerateur/ congélateur (Fig. 3).

Fig. 3

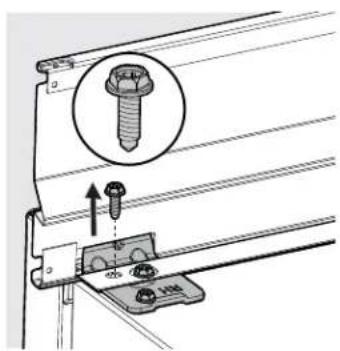

b. A'aide d'un boulon 5H et d'une perceuse electrique, fixez le bas de l'assemblage du niveau avec un tourne-ecrou hexagonal de 3 / 8 po dans le trou qui chevauche le trou de la vis (Fig.4).
Remarque:L'arriere du support est profilé pour glisser sur la base metallique du compresseur. Le fait d'enforcer d'abord le boulon arrête garantit un alignement correct de l'assemblage du niveau.

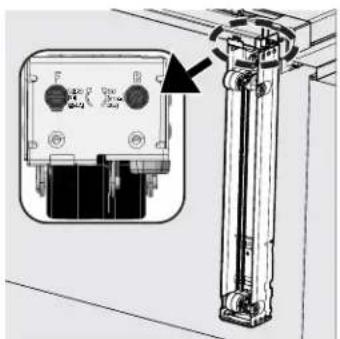

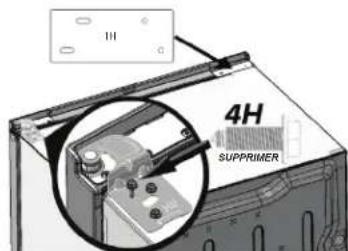

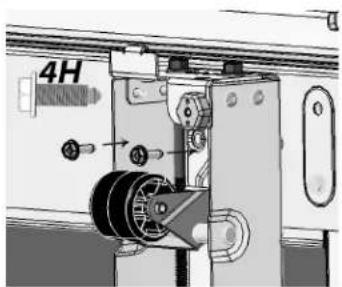

c. à l'aide des boulons 4H de l'etape 1, fixez l'avant de l'assemblage du nivèleur au réfrigerateur/ concélateur à l'aide d'un tourne-écrou de 5 / 10 po (Fig. 5).

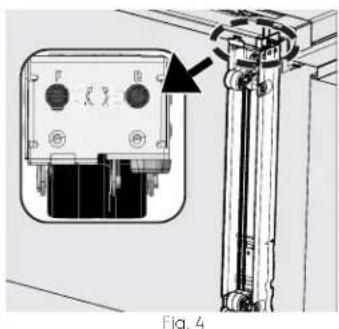

Fig.4

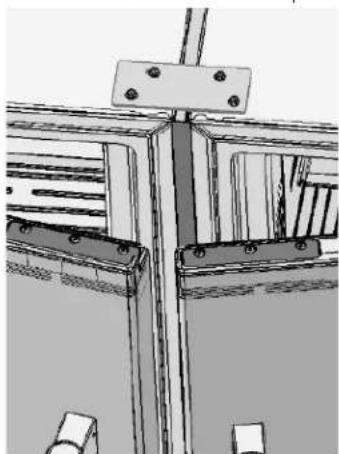

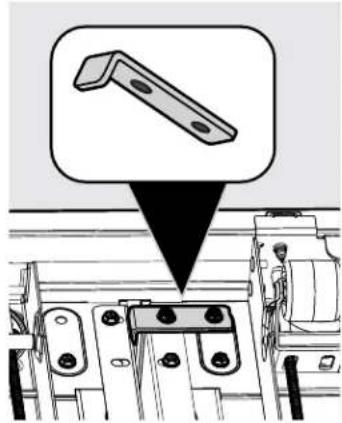

Trousse de garniture support de garniture centrale

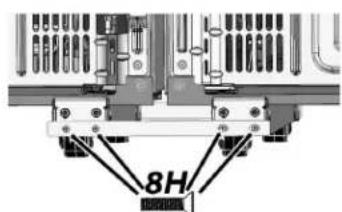

1. Avec le réfrigerateur toujours sur le dos, utilisez un tourne-crou 5 / 16 POPour retireur deux boulons 4H et fixez la barre en L 10H (Fig.8). Remarque: La bride courte de la barre en L doit être orientée vers le haut du réfrigerateur.

Fig.8

1. Placez les deux unités à la verticale.

MISE EN GARDE

L'unité est lourde. Il est recommandé que deux personnes soulevent ou déplacent l'unité.

Pour les étapes 3b et 3c, si vous avez besoin de plus d'espace pour le tourne-crou, tounez le boulon étiquete F dans les sens horaire (Fig.6) à l'aide d'un tournevis à tete plate ou d'une clé à douille de 3 / po.

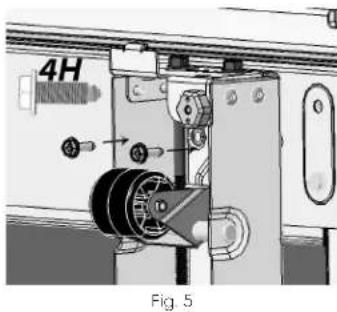

Fig.5

d.Fixezles3assemblages de niveleur restant comme decrit dans les 3 etapes precedentes en utilisant les six boulons 4H restants et les trois autres boulons 5H. Avec la ou les unites toujours sur le dos,ajuster toutes les roulettes de mise a niveau a l'orientation approximative de la Fig.7.

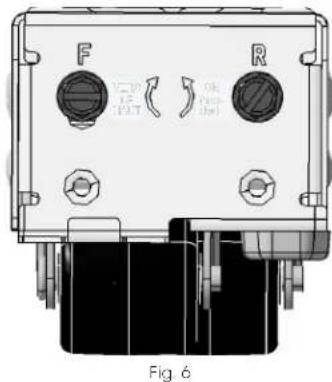

Fig.6
Fig.7

Installation de la trousse d'apparlement

Avant de nettoyer votre appareil, coupe l'alimentation en débranchant le cordon d'alimentation de la prise électrique. Essuyez les deux cotés du réfrigerateur et du congelateur.

REMARQUE

N'utilisez jamais de CHLORE pour nettoyer l'accier inoxydable. Nettoyez le devant et les poignées en acier inoxydable avec de l'eau savonneuse non abrasive et un chiffon. Rincez avec de l'eau propre et un chiffon doux. Essyez les taches tenaces avec un essuie-tout imbibe d'ammoniaque, puis rincez. Utilisez un nettoyant pour acier inoxydable non abrasif, comme le nettoyant pour acier inoxydable Frigidaire ReadyClean™ qui se trouve sur le site Frigidaire.com. Suivez toutes les instructions du fabricant.

REMARQUE

Toujours nettoyer, essuyer et sécher en suivant le grain pour éviter les rayures. Lavez le reste de l'unité avec de l'eau tiède et un détergent liquide doux. Rincez correctement et essuyez avec un chiffon doux et propre.

MISE EN GARDE

Utilisez des gants pour la prochaine etape.

REMARQUE: Avant de retirer le support en papier, alignez les blocs chauffants, afin de vous assurer que les fils sortent vers le centre et l'arrière du réfrigerateur/congélateur ( comme illustré à la figure 9).

1. Retirez la pellicule protectrice en papier du premier bloc chauffant.
2. Collez le premier bloc chauffant sur le côte inférieur droit de l'unité de gauche (0,5 po du bos et 0,5 po du mur arrêté), ahn pour que le harnais sorte du haut.

REMARQUE: Assurez-vous de coller complètement le bloc chauffant sans aucune bulle d'air (Fig. 2A).
8. Retirez la pellicule protectrice en papier du deuxieme bloc chauffant.
9. Collez le deuxieme bloc chauffant sur le cote supérieur gauche de l'unité de droite (0,5 po du haut et 0,5 po du mur arrirée), afin pour que le harnais soit par le bas.

REMARQUE: Assurez-vous de coller complètement le bloc chauffant sans aucune bulle d'air (Fig. 9B). Pour une(Meilleure) adherence, retirez l'étiquette jaune sur le côte de l'unité

Fig.9

REMARQUE: Pour obtenir les mêleurs résultats, veuillez utiliser les configurations des blocs chauffants mentionnés (côte supérieur droit du congelateur et côte inférieur gauche du réfrigerateur).

Evitez d'installer :

les deux blocs chauffants sur le congelateur
les deux blocs chauffants sur le réfrigerateur
les deux blocs chauffants sur le dessus
les deux blocs chauffants au bas
les deux blocs chauffants au centre

1. Branchez le connecteur des deux blocs chauffants A dans le bloc d'alimentation C (Fig. 10).
   REMARQUE: You ne pouvez pas regardir la température du bloc chauffant, car les coussins chauffent à peine.
   REMARQUE: Assurez-vous que le bloc d'alimentation s'insere dans la découpe lorsqu'il est placé sur le dessus de l'appareil. Assurez-vous aussi que le bloc d'alimentation atteint la prise de courant lorsqu'il est placé sur le dessus de l'appareil (Fig. 11A). La longueur de fil supplémentaire est fournie pour l'emplacement de la prise.

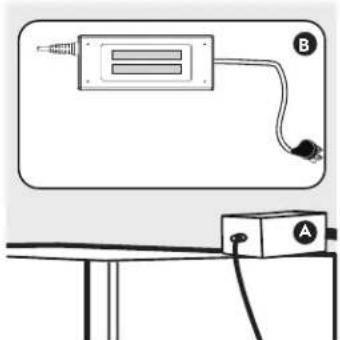

2. Appliquees les deux bandes de ruban adhesif double face sur le bloc d'alimentation et collez le bloc d'alimentation sur le dessus de I'unite (Fig. 11B).
3. Si le bloc d'alimentation ne peut pas etre place sur le dessus de l'unité, collez-le verticalement sur la paroi arrriere de I'unité et assurez-vous que le connecteur a trois broches est oriente vers le bas (Fig.12).

Fig.10

Fig.11

Fig.12

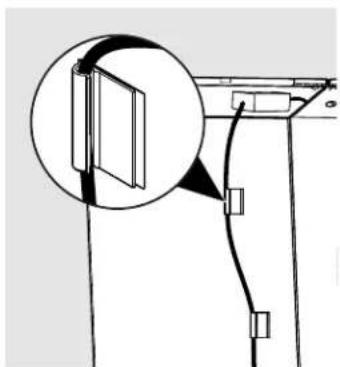

1. Utilisez les attaches fournies pour tener l'excedant des cordons d'alimentation à l'arrière des unités de sorte que tous les fils sont éloignés du sol (Fig. 13).

REMARQUE: Assurez-vous que les faisceaux et les cables sont dégagés du plancher avant de remettre les unités en place. Cela évitera d'endommager les fils. REMARQUE: L'emplacement des attaches illustré à titre d'exemple.

1. Branchez l'alimentation
   electrique dans la prise
   principal avant de pousser
   les unités en position finale.

Fig.13

Installation de la barre d'attache de l'ensemble de garniture

IMPORTANT

• Avant de procesder à l'installation de la garniture, assurez-vous que le réfrigerateur et le congealateur sont au meme nivea de I'avant vers I'arriere et de gauche a droite.
  Assurez-vous que les 8 roues touchent le sol.

• En ayant le réfrigerateur/
  congélateur côte à côte écARTe de 1/2 po, fixez un support 9H à l'avant des niveleurs (Fig. 14), en gardant les vis, 8H du côte gauche, desserrées.

Serrez à la main seulement! REMARQUE: Un côté du support est aisé pour des ajustements fin à l'étape 18c.

1. Fixez l'autre support 9H aux niveleurs arrirées (Fig. 15), en gardant les vis à droite desserrées.

Serrez à la main seulement!

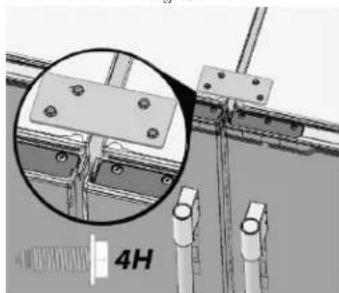

1. Fixez la barre d'attache supérieure 1H (Fig. 16), en gardant les 2 boulons 4H gauches desserres.

Fig.14

Fig.15

Fig.16

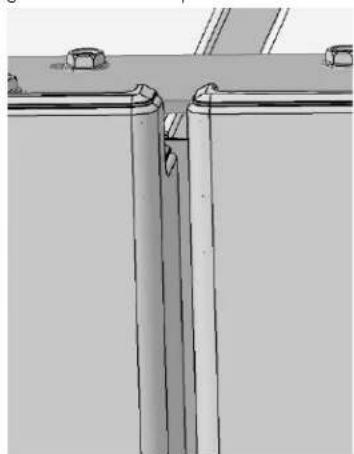

1. a. Ouvrez les portes et placez la garniture du milieu entre les deux unités.

b.Ajustezl'ecartdes unités au besoin pour centraliser la garniture du milieu. Commencez par fixer les vis sur le support supérieur IH, afin d'espacer uniformement la garniture centrale (Fig. 17).

Fig.17

c. Fixez les quatre vis 8H (Fig. 14 et 15) à travers 2 supports 9H avant et arrrière. Il se peut que vous ayez besoin de plusieurs réglages, afin que la garniture centrale soit bien alignée et centriere sur les unités.

REMARQUE: Avant de continuer, assurez-vous que les portes se ferment librement et restez parallèle. Le réglage de la hauteur des roues peut aider à corriger les problèmes d'alignement de la porte. Reportez-vous à l'INSTALLATION dans le manuel d'utilisation et d'entretien pour régler la hauteur de la porte.

Fig. 18

REMARQUE

Avont de continuer, branchez les unités et vérifie qu'elles fonctionnent correctement.

REMARQUE

Cercains supports d'armoire peuvent necessiter des trous de préperçage à l'aide d'une mèche de 3 mm (1/8 po) de diamètre.

Installation de l'accessoire de garniture latérale Electronux TRMKTSS2LV84 (certains modèles)

1. A'aide de huit vis 3H et d'une perceuse electrique, fixez les deux supports de fixation de la garniture laterale au bord de l'armoire avant gauche et droite avec les supports allant jusqu'au sol (Fig. 19). Assurez-vous que les fentes rectangulaires dépassent le bord de l'armoire.

Fig.19

Ajustement de l'accessoire de garniture latérale pour :

TRMKTEZ2FL75 (Frigidaire)

TRMKTEZ2LV79 (Frigidaire)

TRMKTEZ2FL79 (Frigidaire)

TRMKTSS2FL79 (Electrolux)

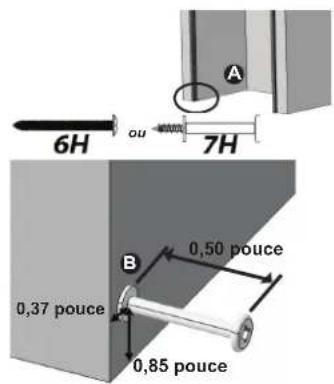

1. Selon la longueur des vis reçues (6H ou 7H), vissez une vis longue dans la partie inférieure gauche (Fig. 20A) de l'armoire murale avant, a proximite de l'endetroit indiqué à la Fig. 20B.
2. Repeter l'etape 20 pour le cote droit de l'armoire murale à laide de l'autre vis 6H/7H.

REMARQUE: La profondeur de la vis varie selon les dimensions finales de la détoupe de l'armoire. Nous vous recommendons de laisser environ 1 / 2 po de vis depassant la paroi de l'armoire.

Fig. 20

Fixation de la garniture supérieure

REMARQUE

Vous aurez besoin d'un escabeau pour installer les composants de la garniture supérieure.

22.a.Retirez les vis de
charniere exterieure
avant, communes
aux deux cotes de
I'installation double, ainsi que les deux vis avant 4H qui fixent la barre d'attache 1H (Fig.21).

b.Roulez'installation double dans l'armoire, a environ 12 de la profondeur, en vous assures que le produit est centredans l'enclave de I'armoire.
c. Installéz la garniture supérieure en fixant quatre vis 4H le long de la base de la garniture avec une clé à douille de 5 / _16 po (Fig.22).

23.a.Faitesglissen installation double en place et assurez-vous qu'elle est centree a l'intérieur des armoires.
b.Percezdesavant-trous de 1/8po et fixer deux vis 3H sur le cote droit de la garniture supérieure (une vis par cote pour la garniture supérieure a col) à l'aide d'un tournevis cruciforme dans les armoires (Fig.23).
c. Repeter pour le cote gauche.

Fig. 21
Fig. 22

Fig. 23

Installation de la garniture latere Electrolux TRMKTSS2LV84

25.a. Faites glisser la garniture latere gauche en place en guidant soigneusement les fentes de fixation de la garniture latere. La figure 25 montre une vinterieure.

b. Fixezi les vis 2H à la garniture supérieure (Fig. 26) et repeter pour le cote droit. Serrez à la main seulement!

26.a.Placezsoigneusement les fentes de protection du coup de pied sur les 4 languettes de l'assemblage du nivaleur. La première langueette de l'assemblage de nivaleur est encerclee a la Fig.27,les deuxieme et troisieme languettes sont encerclesa a la Fig.28 et la quatrieme languette est encerclee a la Fig.29.

b.Ajustezlecoupede pied jusqu'acce que les aimants soient engagements dans l'assemblage du niveleur et que le coup de pied repose verticalement en place.

Fig. 25

Fig. 26

Fig. 27

Fig. 28

Fig. 29

Installation de la garniture latérale pour :

TRMKTEZ2FL75 (Frigidaire)

TRMKTEZ2LV79 (Frigidaire)

TRMKTEZ2FL79 (Frigidaire)

TRMKTSS2FL79 (Electrolux)

24.a. Placezlesgarnitures laterales en position en les faisant passer par-dessus la vis de positiennement comme indiqued à la Fig. 21 et en les raccordant sur la garniture supérieure (Fig. 24).

Fig. 24

Instructions pour les trousse de garnitured'installation simple :

TRMKTEZ1FL79 (Frigidaire)

TRMKTSS1LV84 (Electrolux)

MISE EN GARDE

Les apparéils sont lourds. L'installation nécessite deux personnes.

Installation du système de mise a niveau

1. a. Placez l'appareil sur le dos sur le matériel d'emballage ou sur une toile de protection pour éviter les dommages, et protégger le plancher.

b. Retirez les deux pieds de nivellement arriere en les devissant dans les sens antihoraire (Fig. 1A) et rangez-les avec notre documentation de produit.
c. Retirez les deux pieds de nivellement avant en devisissant la chevelle extérieure et les 2 boulons de chaque pied de nivellement avant avec un tourne-écrou de 5 / 16 po. Retirée le couvercle de charnière s'il est installé (Fig. 1B) et rangez-le avec la documentation du produit.

1. Disposez les pieces sur une zone dégagée, face vers le bas. Assurez-vous de placer une toile de protection sur le plancher pour éviter d'égratigner la trousse de gamiture ou le plancher (Fig. 2).
2. a. Installer le premier assemblage de niveleur sur un refrigerateur/ congelatuer (Fig. 3).

b. A'aide d'un boulon 5H et d'une perceuse électrique, fixez le bas de l'assemblage du niveau avec un tourne-écrou hexagonal de /8 po dans le trou qui chevauche le trou de la vis (Fig.4).

Remarque:L'arrive du support est profilé pour glisser sur la base metallique du compresseur. Le fait d'enfencer d'abord le boulon arrre garantit un alignment correct de l'assemblage du niveau.

c A'aide des boulons 4H de l'etape 1, fixez 1'avant de l'assemblage du nivueur au réfrigerateur/ concélateur à l'aide d'un tourne-écrou de 5/16 po (Fig. 5). Pour les étapes 3b et 3c, si vous avez besoin de plus d'espace pour le tourne-écrou, tournez le boulon éiquête F dans le sens horsaire (Fig. 6) à l'aide d'un tournevis à tete plate qu d'une clé à douille de 3/8 po.

d. Fixez le reste de l'ensemble du niveauur comme décrit dans les 3 étapes précédentes. Avec la ou les unités toujours sur le dos, ajuster toutes les roulettes de mise à niveau à l'orientation approximative de la Fig. 7.

Mettre au niveau l'unité

1. a. Basculez l'appareil à la verticale.

b. Placez l'appareil dans l'espace de I'armoire ou aussi pres que possible de la position finale (ne branche pas encore l'alimentation ou I'eau). Cette etape est importante pourmettre I'unité de niveau avec précision avant d'effectuer d'autres installations.

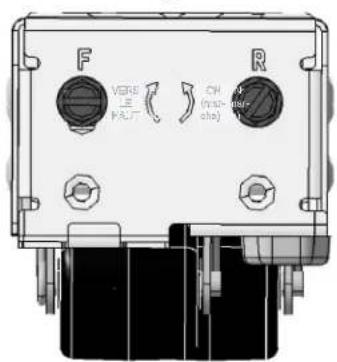

c. Utilisez un tournevis à tête plate ou une clé à douille de 3/8 po pour ajuster les boulons avant des assemblages de niveleurs (Fig. 8). Soulevez ou abaissez les roues avant et arrrière au besoin jusqu'à ce que l'unité repose correctement dans l'espace de l'armoire.
d. Une fois les assemblages de niveleur vérifiés, replacez l'unité devant les armoires pour qu'elle soit accessible.

REMARQUE

Cercains supports d'armoire peuvent necessiter des trous de prépercage a laide d'une meche de mm (1/8 po) de diametre.

Ajustement de l'accessoire de garniture latérale Electrolux TRMKTSSLV84

5.À l'aide de huit vis 3H et d'une perceuse electrique, fixez les deux supports de fixation de la garniture laterale aux bords de l'armoire avant gauche et droite, les supports allant jusqu'au sol (Fig.9). Assurez-vous que les fentes rectangulaires dépassent le bord de l'armoire.

Fig.8

Ajustement de l'accessoire de garniture latore TRMKTEZ1FL79 de Frigidaire

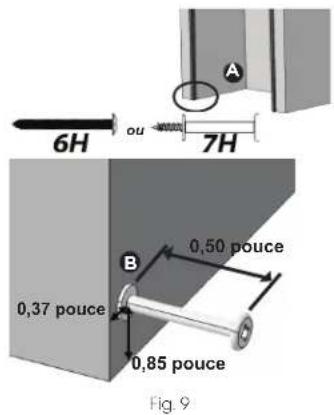

1. Selon la longueur des vis reçues (6H ou 7H), vissez une vis longue dans la partie inférieure gauche (Fig. 9A) de l'armoire murale avant, a proximite de l'endroit indiqué à la Fig. 9B.
2. Repetez l'etape 6 pour le cote droit de l'armoire à l'aide de l'autre vis 6H/7H.

Raccordement de la conduite d'alimentation d'eau et d'électricité

Remarque : Consultez le manuel d'utilisation et d'entretien pour connaitre les exigences en matière d'alimentation electrique et le raccordement d'alimentation en eau avant de continuer. Trouvez la trousse d'entretien TTFLTRICEKIT sur ElectroluxAppliances.com pour connecter la conduite d'eau et filter la glace.

Fixation de la garniture supérieure

REMARQUE

Vouss aurez besoin d'un escabeau pour installer les composants de la garniture supérieure.

1. a. Retirez la vis extérieure avant de la charnière supérieure (Fig. 10) à l'aide d'une clé à douille de 5/16 po ou d'une clé à mollet et conservez-la pour plus tard. Reprez le support 1H et placez-le sur le dessus de l'appareil à utiliser à l'etape 8d.
   b. Roulez grossiement l'installation dans la profondeur, en vous assurant que le produit est centré dans l'enclave de l'armoire.
   c. Choisissez la garniture supérieure selon le cote de la charniere de porte (Fig. 11). Vou n'avez pas besoin de l'autre garniture supérieure pour l'installation.
   d. Installé la garniture supérieure en fixant quatre vis 4H le long de la base de la garniture avec une clé à douille de /10 po (Fig. 12). Vissez le support 1H à l'étape 8a pourmettre la garniture supérieure à niveau correctement.

9.a.Faitesglisserl'appareil en place et assurez-vous que I'installation double est centree.

b.Percezdesavant-trous de1/8 po et fixer deux vis 3H sur le cote droit de la garniture supérieure a I'aide d'un tournevis cruciforme dans les armoires (Fig.13).

c. Régier pour le côte gauche.

Fig.10
Fig. 11

Fig. 12

Fig.13

Installation de la garniture laterale TRMKTEZIFL79 de Frigidaire

1. a. Placez les garnitures laterales en les déposant sur la vis de placement comme illustré à la Fig. 9 et en les plaçant sur la garniture supérieure (Fig. 14).

b. Fixez une vis 2H de chaque coté de la gamiture supérieure (Fig. 14).
Serrez à la main seulement!

Fig. 14

Installation de la garniture latérale Electrolux TRMKTSSILV84

1. a. Faites glisser la garniture laterale gauche en place en guidant soigneusement les crochets de la garniture laterale dans les fentes de fixation de la garniture laterale. La Fig. 5 montre une vue interieure.

Fig.15

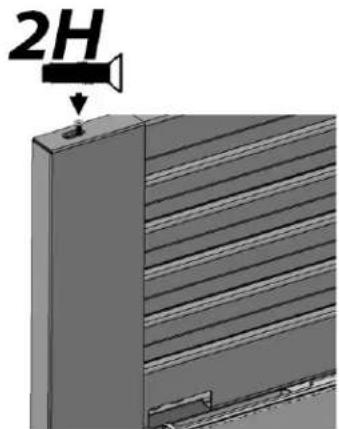

b. Fixez les vis 2H à la garniture supérieure (Fig. 16) et repeteze pour le cote croit. Serrez à la main seulement!

Fig. 16

1. a. Choisissez le coup de pied à placer sous l'appareil en fonction du côte de la charnière de porte (Fig. 17). Vous n'avez pas besoin de l'autre coup de pied.
   b. Placez soigneusement le coup de pied sur les 2 languettes de l'assemblage du niveau. La première fente de l'assemblage de niveau est encerclée à la Fig. 18 et la deuxième fente de l'ensemble niveau est encerclée à la Fig. 19.
   c. Ajustez le coup de pied jusqu'à ce que les aimants soient engagements dans les boulons d'assemblage du niveauur et que le coup de pied repose verticalement en place.

Fig 17

Fig 18

Fig 19

Remarque: Reportez-vous à l'installation dans le manuel d'utilisation et d'entretien pour régler la hauteur de la porte si nécessaire.
