Comment allumer la cuisinière ELECTROLUX ECFI3668SS ?

Pour allumer la cuisinière, tournez le bouton de commande de l'une des zones de cuisson dans le sens des aiguilles d'une montre jusqu'à la position souhaitée.

Comment nettoyer la surface de cuisson en vitrocéramique ?

Pour nettoyer la surface en vitrocéramique, utilisez un nettoyant spécifique pour vitrocéramique et un chiffon doux. Évitez les éponges abrasives qui pourraient rayer la surface.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien qualifié.

Comment régler la température du four ?

Pour régler la température du four, tournez le bouton de commande du four sur la température désirée, puis attendez que le voyant de préchauffage s'éteigne avant d'introduire les aliments.

Quels types de récipients peuvent être utilisés sur la cuisinière ?

Utilisez des récipients adaptés à l'induction, tels que ceux en acier inoxydable ou en fonte, marqués comme compatibles avec l'induction.

Comment résoudre un code d'erreur sur l'affichage du four ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Généralement, un redémarrage de la cuisinière peut résoudre des problèmes mineurs.

Comment procéder à l'entretien régulier de la cuisinière ?

Nettoyez régulièrement la surface de cuisson et le four. Vérifiez également que les brûleurs et les grilles sont propres et en bon état.

La cuisinière émet un bruit étrange, que dois-je faire ?

Un bruit léger peut être normal, surtout lors du fonctionnement de l'induction. Si le bruit est fort ou inhabituel, débranchez l'appareil et contactez un service après-vente.

Où puis-je trouver des pièces de rechange pour ma cuisinière ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ou directement sur le site officiel d'Electrolux.

Comment savoir si mon four est en mode de cuisson conventionnelle ou à convection ?

Vérifiez le symbole sur le panneau de commande. Un ventilateur indique le mode convection, tandis qu'aucun symbole supplémentaire indique le mode conventionnel.

MODE D'EMPLOI ECFI3668SS ELECTROLUX

IMPORTANT : À CONSERVER POUR L'USAGE DES INSPECTEURS DES RÉSEAUX ÉLECTRIQUES LOCAL.

LISEZ ET CONSERVEZ CES INSTRUCTIONS À TITRE DE RÉFÉRENCE ULTÉRIEURE.

AVERTISSEMENT

POUR VOTRE SÉCURITÉ : N'entreposez pas ou n'utilisez pas d'essence ou d'autres vapeurs inflammables ou de liquides à proximité de cet appareil ou d'autres appareils.

Table des matières CONSIGNES DE SÉCURITÉ IMPORTANTES 14

Dimensions du produit.... 15

Dégagements des cabinets.... 16

Emplacement de la prise de mise à la terre.. 16

Installation du dosseret 17

Installation de la plinthe avant/latérale ..... 17

Installation de l'îlot.... 18

Déballage, déplacement et positionnement de la cuisinière .... 19

Branchement électrique 20

Fixation au mur et au sol.... 21

Retrait de la porte.... 24

Remarques importantes à l'installateur

1. Lisez toutes les instructions contenues dans ces instructions d'installation avant d'installer la cuisinière.
2. Retirez tout le matériel d'emballage du four et les compartiments du tiroir avant de brancher l'alimentation électrique à la cuisinière.
3. Respectez tous les codes et les ordonnances en vigueur. Soyez certain de laisser ces instructions au consommateur.

Remarque importante au client

Conservez ces instructions avec votre manuel du propriétaire pour une référence future.

INSTRUCTIONS D'INSTALLATION CUISINIÈRE ÉLECTRIQUE 30"

CONSIGNES DE SÉCURITÉ IMPORTANTES

Ce manuel contient des instructions et des symboles de sécurité importants. Veuillez faire attention à ces symboles et suivre toutes les instructions fournies.

!AVERTISSEMENT Ce symbole vous alertera de situations susceptibles de causer des blessures graves, la mort ou des dommages matériels.

⚠ PRÉCAUTION Ce symbole vous alertera de situations susceptibles de causer des blessures ou des dommages matériels.

⚠ PRÉCAUTION Les températures froides peuvent endommager la commande électronique. Lorsque vous utilisez l'appareil pour la première fois, ou lorsque l'appareil n'a pas été utilisé pendant une longue période, assurez-vous que l'appareil a été conservé à des températures supérieures à 32 °F (0 °C) pendant au moins 3 heures avant de mettre l'appareil sous tension.

• Assurez-vous que votre cuisinière est correctement installée et mise à la terre par un installateur qualifié ou un technicien d'entretien.
• Cette cuisinière doit être mise à la terre conformément aux codes locaux ou, en leur absence, au National Electrical Code ANSI/NFPA No.70 - dernière édition aux États-Unis ou au CSA Standard C22.1, Canadian Electrical Code, Part 1, au Canada.
• L'installation d'appareils conçus pour les maisons préfabriquées (mobiles) doit être conforme à la norme sur la construction et la sécurité des maisons préfabriquées, titre 24CFR, partie 3280 [anciennement la norme fédérale pour la construction et la sécurité des maisons mobiles, titre 24, HUD (partie 280)], ou si cette norme n'est pas applicable, à la norme pour l'installation des maisons préfabriquées de 1982 (sites de maisons préfabriquées, communautés et configurations), dernière édition ANSI Z225.1/NFPA 501A, ou aux codes locaux aux États-Unis et au CAN/CSA-Z240 MH au Canada.
• Assurez-vous que les revêtements muraux autour de la cuisinière peuvent résister à la chaleur générée par la cuisinière.

- Avant d'installer la cuisinière dans une zone recouverte de linoléum ou de tout autre revêtement de sol synthétique, assurez-vous que le revêtement de sol peut résister à une chaleur d'au moins 90 °F (32,2 °C) au-dessus de la température ambiante sans rétrécir, se déformer ou se décolorer. N'installez pas la cuisinière sur de la moquette à moins de placer un tampon isolant ou une feuille de contreplaqué de 14 " (0,64 cm) d'épaisseur entre la cuisinière et la moquette.

! AVERTISSEMENT Ne laissez jamais les enfants seuls ou sans surveillance dans la zone où un appareil est utilisé. Au fur et à mesure que les enfants grandissent, apprenez-leur à utiliser tous les appareils correctement et en toute sécurité. Ne laissez jamais la porte du four ouverte lorsque la cuisinière est sans surveillance.

! AVERTISSEMENT Marcher, s'appuyer ou s'asseoir sur la porte ou le tiroir de cette cuisinière pourrait entraîner des blessures graves et pourrait également endommager la cuisinière.

• N'entreposez pas d'objets d'intérêt pour les enfants dans les cabinets au-dessus de la cuisinière. Les enfants pourraient être gravement brûlés s'ils grimpent sur la cuisinière pour atteindre des objets.
• Pour éliminer tout risque de feu ou de brûlures en déplaçant des objets au-dessus des surfaces chaudes, évitez de placer un espace de rangement au-dessus de ces dernières. Si un cabinet de rangement doit être fourni, le risque peut être réduit en installant une hotte qui dépasse horizontalement un minimum de 5 pouces au-delà du fond du cabinet.
• N'utilisez pas le four comme espace de rangement. Cela crée une situation potentiellement dangereuse.
• N'utilisez jamais votre cuisinière pour réchauffer ou chauffer une pièce. L'utilisation prolongée de la cuisinière sans une ventilation adéquate peut être dangereuse.
• N'entreposez pas ou n'utilisez pas d'essence ou d'autres vapeurs inflammables et de liquides à proximité de cet appareil ou d'autres appareils. Des explosions ou des incendies pourraient en résulter.
• Remettez toutes les commandes en position « OFF » après avoir utilisé une opération de minutage programmable.

INSTRUCTIONS D'INSTALLATION CUISINIÈRE ÉLECTRIQUE 30"

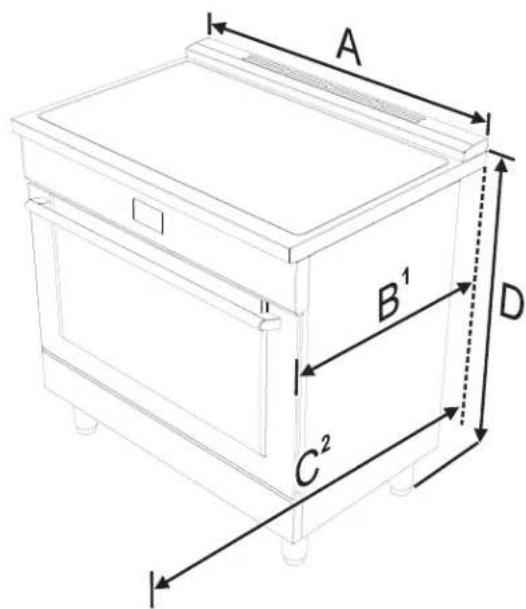

Dimensions du produit

! AVERTISSEMENT

Risque de basculement

• Un enfant ou une personne adulte pourrait faire basculer la cuisinière et être tué.
• Installez le dispositif anti-basculement sur le sol ou le mur selon les instructions d'installation.

• Fixez la cuisinière avec le dispositif anti-basculement conformément aux instructions d'installation.

• Assurez-vous que le dispositif anti-basculement est ré-enclenché lorsque la cuisinière est déplacée.

• Ne pas mettre en marche la cuisinière sans le dispositif anti-basculement en place et enclenché.
• Le non-respect de ces consignes peut causer la mort ou des brûlures graves pour les enfants et les adultes.

Pour vérifier si le support anti-basculement est correctement installé, utilisez les deux bras et saisissez le bord arrière de la cuisinière. Essayez avec précaution d'incliner la cuisinière vers l'avant. Lorsqu'elle est correctement installée, la cuisinière ne doit pas s'incliner vers l'avant.

Reportez-vous aux instructions d'installation du support anti-basculement fournies avec votre cuisinière pour une installation correcte.

B1 min : 627 mm min : 24 11/16" max : 631 mm max : 24 13/16"

C2 1186 mm 46 11/16"

D min : 898 mm min : 35 6/16" max : 930 mm max : 36 5/8"

1. La mesure B varie selon le modèle : le minimum est obtenu sans les entretoises arrière (voir « Installation de l'îlot ») et le maximum est obtenu pour une installation traditionnelle (installation encastrée - avec les entretoises arrière).

2. La mesure C fait référence à la porte ouverte.

INSTRUCTIONS D'INSTALLATION CUISINIÈRE ÉLECTRIQUE 30"

Dégagements des cabinets

J voir remarques ci-dessous

K max. 330 mm max. 13"

Le dégagement J peut avoir les valeurs suivantes :

- J = 30" / 762 mm minimum de dégagement entre le dessus de la surface de cuisson et le fond du cabinet en bois ou en métal non protégé.

- J = 24" / 610 mm minimum lorsque le dessous du cabinet en bois ou en métal est protégé par un retardateur de flamme d'au moins de 1/4 pouces d'épaisseur recouvert d'une feuille d'acier d'au moins que No. 28 MSG, 0,015 pouce d'épaisseur d'acier inoxydable, 0,024 pouce d'épaisseur en aluminium ou 0,020 pouce d'épaisseur en cuivre. Les dégagements des matériaux non-combus-tibles ne font pas partie de la norme ANSI Z21.1 et ne sont pas certifiés CSA. Les dégagements de moins de 30" devraient être approuvés pas les codes locaux et / ou par l'autorité locale compétente.

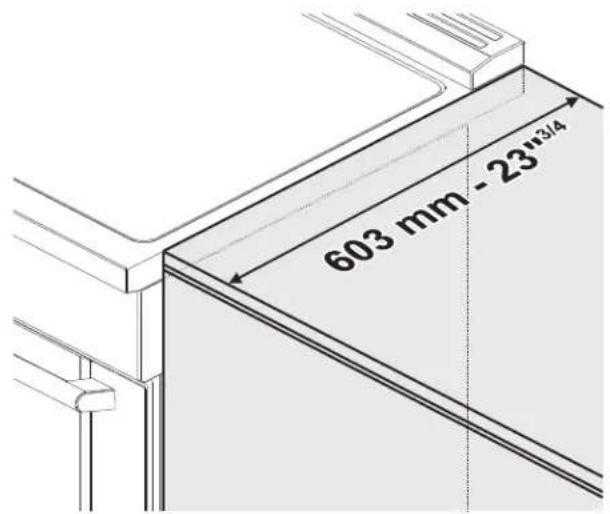

La profondeur du cabinet latéral (dégagement F) doit correspondre au bord avant du panneau latéral de la cuisinière :

603 nm - 23"3/4

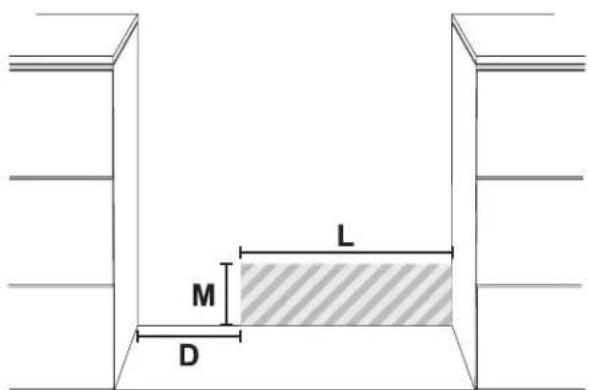

Emplacement de la prise de mise à la terre

L M D

La prise mise à la terre doit être située dans la zone en surbrillance de l'image ci-dessus. Cette zone doit avoir les mesures suivantes :

D Min : 5" 7/8 Min : 150 mm

Min : 11" 7/8 Min : 300 mm

Max : 24" Max : 610 mm

Min : 2" Min : 51 mm

Max: 9" 7/8 Max: 250 mm

INSTRUCTIONS D'INSTALLATION CUISINIÈRE ÉLECTRIQUE 30"

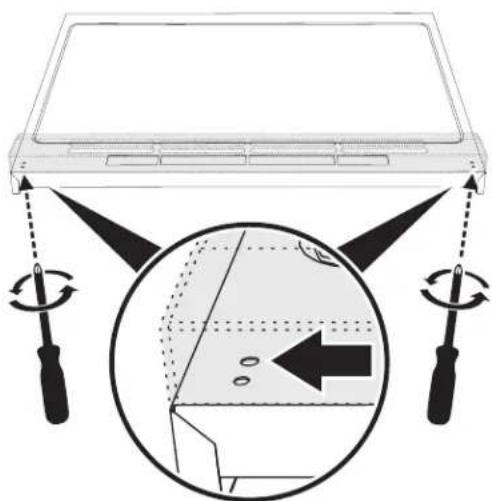

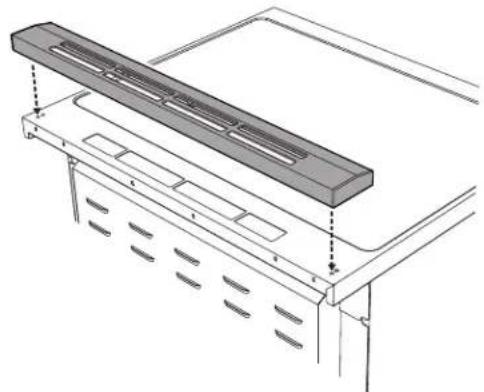

Installation du dosseret

Le dosseret fourni fait partie intégrante de l'appareil; il doit toujours être positionné et bien sécurisé sur la table de cuisson.

1. Positionnez le dosseret sur le dessus.

1. Assurez-vous d'aligner les broches (A) du dosse-ret aux trous (B) de la table de cuisson.

A B

1. Sécurisez le dosseret sur le dessus en serrant les vis.

Installation de la plinthe avant/ latérale

La plinthe avant doit toujours être correctement positionnée et fixée à l'appareil.

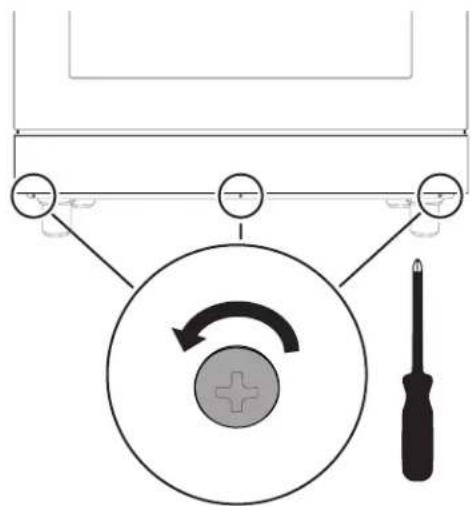

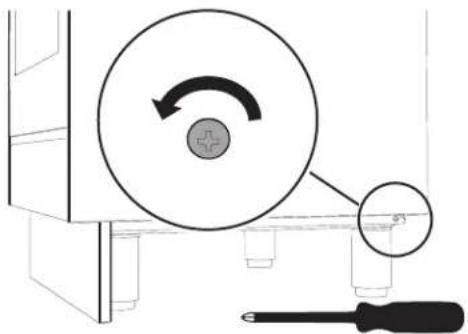

1. Utilisez un tournevis pour retirer les vis avant.

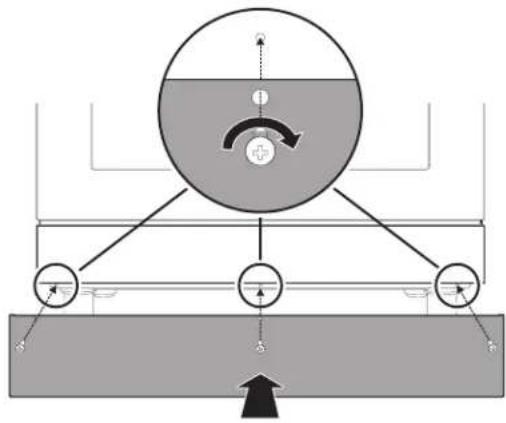

1. Positionnez la plinthe avant au bas de l'appareil et alignez les trous au côté de la plinthe avec les trous sur la base de l'appareil.

2. Fixez la plinthe avant à l'appareil à l'aide des vis précédemment retirées.

1. Une fois la plinthe avant installée, la plinthe latérale peut être correctement fixée à l'appareil. Utilisez un tournevis pour retirer les vis latérales.

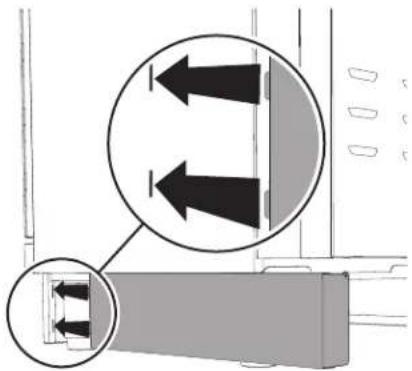

1. Insérez les languettes de la plinthe latérale dans les fentes à l'arrière de la plinthe avant.

1. Alignez le trou de la plinthe latérale au trou arrière de la base de l'appareil.

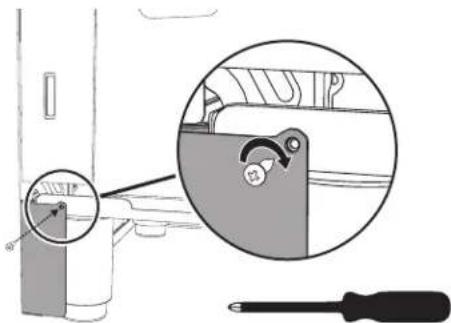

2. Fixez la plinthe latérale à l'appareil à l'aide de la vis précédemment retirée.

1. Répétez la procédure pour l'autre section de plinthe latérale.

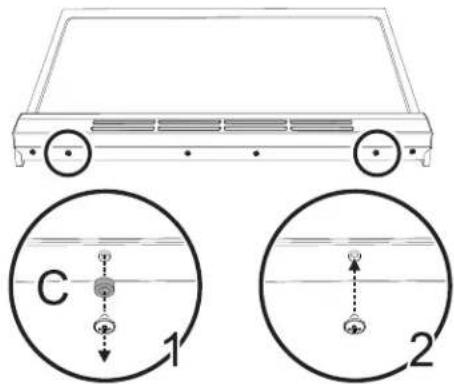

Installation de l'îlot

Si l'appareil est installé en tant qu'îlot :

1. Dévissez les vis indiquées.

2. Retirez les entretoises (C).

3. Insérez les vis précédemment retirées dans leurs sièges.

C 1 2

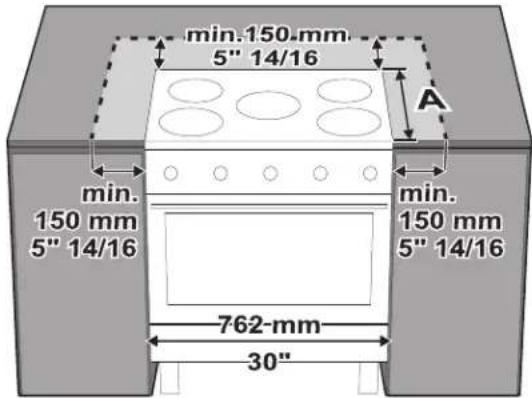

Gardez un dégagement minimum de 5 7/8" (150 mm) entre l'appareil et les autres meubles ou éléments décoratifs selon le schéma ci-dessous.

min.150 mm. 5" 14/16 A min. 150 mm 5" 14/16 762-mm 30"

INSTRUCTIONS D'INSTALLATION CUISINIÈRE ÉLECTRIQUE 30"

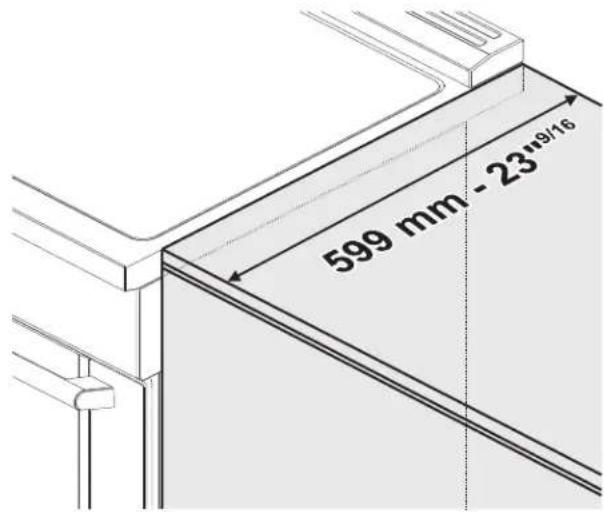

La profondeur du cabinet latéral (dégagement A) doit correspondre au bord avant du panneau latéral de la cuisinière :

599 mm - 23"+9/16

Déballage, déplacement et positionnement de la cuisinière

PRÉCAUTION

Cet appareil a été conçu pour la cuisson. Pour des raisons de sécurité, ne l'utilisez jamais pour chauffer la pièce ou comme chauffage d'appoint.

• Il est recommandé de retirer le panneau avant, le dosseret et les grilles du four pour faciliter la manipulation. Ceci réduira le poids pour le déplacement.
• Lors du positionnement de l'appareil au moment de l'installation, n'utilisez pas la poignée de la porte pour soulever ou déplacer l'appareil.
• L'appareil peut être déplacé avec un chariot manuel ou avec un chariot élévateur à pince (pas avec un chariot élévateur à fourche) uniquement s'il est encore emballé.
• Portez des gants pour éviter de vous couper les doigts sur les bords tranchants lors de l'installation.
• Enlever le carton extérieur et le matériel d'emballage de la base d'expédition.
• Avant de déplacer la cuisinière, assurez-vous que les pieds soient complètement installés.
• En raison de son poids, après avoir retiré le matériel d'emballage, déplacez-le avec l'aide d'une deuxième personne.

• Le plancher, sous les socles, devrait être protégé (bois, morceau de carton, tapis, lambris, etc.) avant de positionner la cuisinière.

• Le dispositif anti-basculement doit être installé, le raccord électrique devrait être fait avant de positionner la cuisinière à son emplacement final.

• Les socles devraient être installés près de l'emplacement où l'appareil sera utilisé, puisqu'ils ne sont pas sécurisés pour le long transit. Gardez l'appareil soulevé de manière à ce que les socles puissent être vissés dans leurs accouplements puis, doucement, descendre la cuisinière pour prévenir que les socles et montants ne soient soumis à des tensions excessives.

REMARQUE : Insérez d'abord les pieds avant puis les pieds arrière.

Voici l'ordre d'installation et de positionnement correct :

1. Installez et ajustez les pieds.
2. Installez la plinthe avant / latérale.
3. Assemblez et fixez le support anti-basculement au sol ou au mur.
4. Branchez la fiche à la prise de mise à la terre.
5. Déplacez la cuisinière dans sa position finale. La longueur d'ajustement de la vis est de 1,37 pouce (35 mm).

Pour avoir une bonne stabilité, il est indispensable que l'appareil soit correctement nivelé au sol :

- Vissez ou dévissez le pied de la partie inférieure jusqu'à ce que l'appareil soit bien nivelé et stabilisé au sol.

REMARQUE : cet appareil doit seulement utiliser les montants de nivelage spécifiques fournis par le fabricant.

INSTRUCTIONS D'INSTALLATION CUISINIÈRE ÉLECTRIQUE 30"

Branchement électrique

! AVERTISSEMENT

Risque de choc électrique

• Cet appareil est équipé d'une fiche à quatre broches avec mise à la terre pour une protection contre les chocs électriques. La fiche doit être branchée à une prise avec mise à la terre. Ne coupez pas et n'enlevez pas la broche de mise à la terre de la fiche.
• La broche de mise à la terre doit être branchée sur une prise de type mise à la terre correspondante et connectée à un circuit 240 volts correctement polarisé. En cas de doute sur le fait que la prise murale est correctement mise à la terre, faites-la vérifier par un électricien qualifié.

Le non-respect de l'une des mesures ci-dessus peut entraîner un incendie, des blessures corporelles ou un choc électrique.

! AVERTISSEMENT

Risque de choc électrique

• Cet appareil doit être mis à terre pour votre sécurité personnelle. Pour une sécurité maximale, le cordon d'alimentation doit être solidement connecté à une prise électrique ou à une boîte de jonction ayant la tension correcte, il est correctement polarisé et correctement mis à la terre, et est protégé par un disjoncteur conformément aux codes locaux.
• Il est de la responsabilité personnelle du consommateur de faire installer la prise ou la boîte de jonction appropriée avec la prise murale correcte et correctement mise à la terre par un électricien qualifié. Il est de la responsabilité et de l'obligation du consommateur de communiquer avec un installateur qualifié pour s'assurer que l'installation électrique est appropriée et conforme à tous les codes et règlements locaux.

INSTRUCTIONS D'INSTALLATION CUISINIÈRE ÉLECTRIQUE 30"

Cette cuisinière est équipée d'un cordon d'alimentation branché en usine. Le cordon doit être branché à une prise de 120/240 volts ou 120/208 volts mise à la terre. Si aucune prise n'est disponible, faites-en installer une par un électricien qualifié.

N'utilisez pas plusieurs prises,

rallonges ou adaptateurs.

Voir la plaque signalétique pour les spécifications techniques. La plaque signalétique est visiblement située du côté droit du cadre de la porte du four.

Cette plaque d'identification ne devrait jamais être enlevée.

Fixation au mur et au sol

AVERTISSEMENT

Risque de choc électrique

• Faites preuve d'une extrême prudence lorsque vous percez des trous dans les murs ou les planchers. Il se peut que des câbles électriques soient dissimulés dans les murs ou sous les planchers.
• Identifier l'emplacement des circuits électriques qui pourraient être affectés par l'installation du dispositif antibasculement. Ensuite éteindre ces circuits.
• Ne pas se conformer à ces instructions peut entraîner des chocs électriques ou autres blessures corporelles.
• Contacter un entrepreneur ou un installateur qualifié pour déterminer la méthode appropriée pour percer des trous dans les murs ou sur les recouvrements de planchers (tel que la céramique, le bois dur, etc.).
• Ne pas se conformer à ces instructions peut entrainer des dommages aux murs ainsi qu'aux recouvrements de planchers.

PRÉCAUTION

AVERTISSEMENT

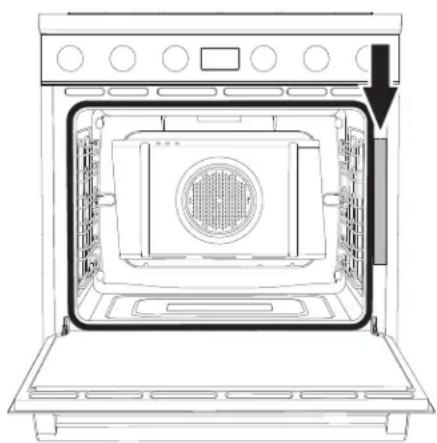

Contrôlez visuellement de l'intérieur du tiroir que la bride montée au sol/au mur soit insérée dans le crochet latéral adéquat (du côté gauche).

INSTRUCTIONS D'INSTALLATION CUISINIÈRE ÉLECTRIQUE 30"

Positionnement du support à l'aide du modèle :

1. Choisissez le bon côté du modèle, en fonction du modèle de l'appareil.

30" 36" + + TEMPLATE MODELE MODELO

1. En fonction du modèle, pliez la feuille de modèle en suivant la ligne horizontale en pointillés.

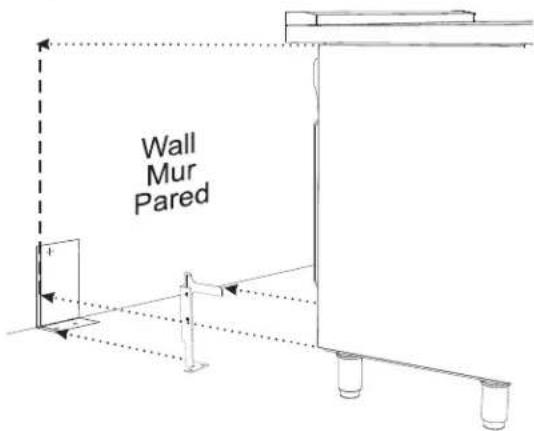

1. Placez le modèle de sorte que l'épaisse ligne verticale dessinée dessus soit alignée au bord du côté gauche de l'appareil.

1. Marquez l'emplacement des trous de vis, au mur ou au sol en fonction de la façon dont vous souhaitez fixer le support.

2. Fixez le support anti-basculement.

Installation du support anti-basculement :

1. Assurez-vous que le branchement électrique soit à la bonne position.

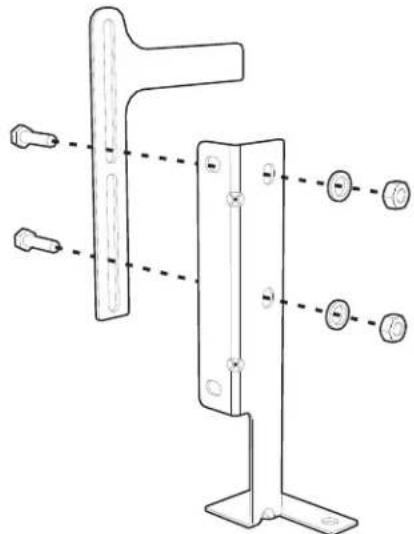

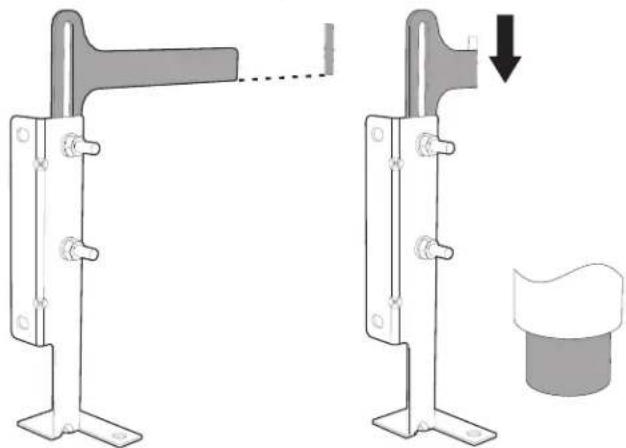

2. Assemblez le support.

1. Alignez la base du crochet du support à la base sur la fente du support de fixation de la paroi arrière. Alignez la base du support de fixation au sol et serrez les vis pour fixer les mesures.

1. Pour le montage mural, suivez les étapes 5, 6, 9 et 10. Pour le montage au sol, suivez les étapes 7, 8, 9 et 10.

REMARQUE : La fixation murale est recommandée si l'appareil est placé contre un mur. La fixation au sol est recommandée en cas d'installation en îlot.

INSTRUCTIONS D'INSTALLATION CUISINIÈRE ÉLECTRIQUE 30"

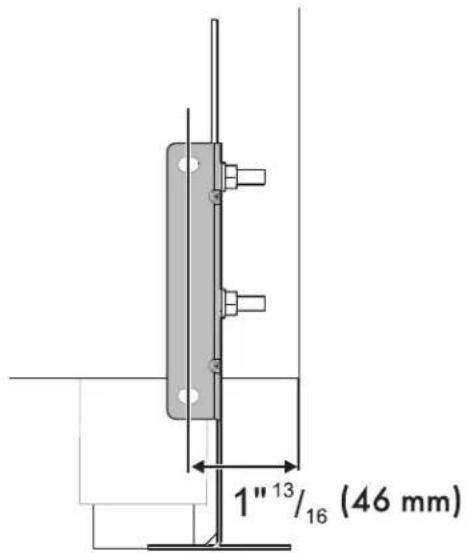

1. Utilisez la distance spécifiée entre le côté de l'appareil et les trous du support.

1" 13 / 16 (46 mm)

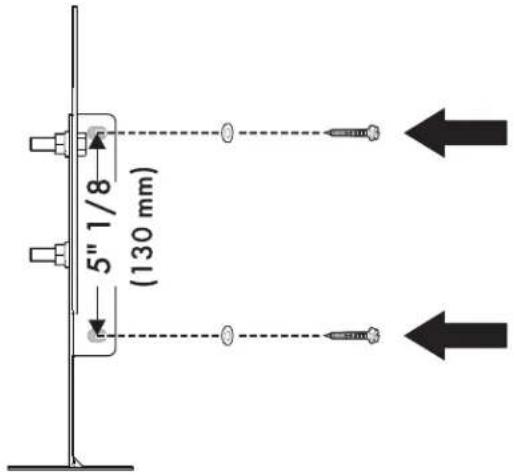

1. Déplacez le support contre le mur et fixez avec les deux rondelles et les vis. Un technicien qualifié doit vérifier l'adéquation des matériaux conformément au type et à l'état du mur.

5" 1/8 (130 mm)

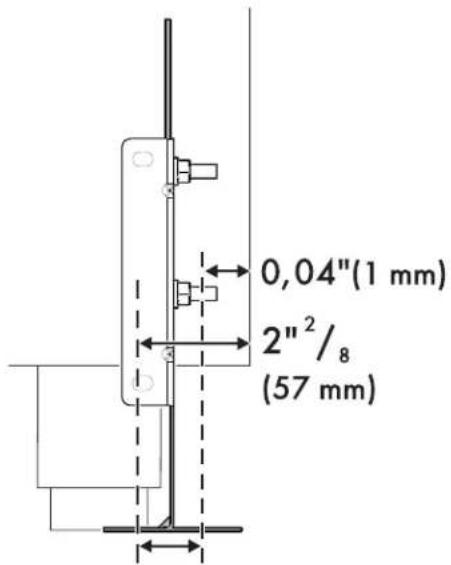

1. Utilisez les distances suivantes pour la distance entre le côté de l'appareil et les trous du support.

0,04"(1 mm) 2"²/₈ (57 mm)

1. Après avoir positionné et mis à niveau l'appareil, déplacez la bride près de l'arrière de l'appareil et ancrez-la sur le plancher en utilisant les deux rondelles et les vis. Un technicien qualifié doit vérifier l'adéquation des matériaux conformément au type et à l'état du sol.

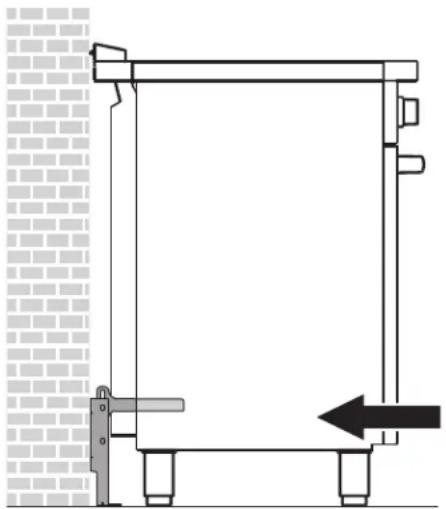

1. Poussez la cuisinière vers le mur et, en même temps, insérez le support dans la plaque qui est fixée à l'arrière de l'appareil.

arrière a des entretoises de 3/16" (5 mm) pour garder l'appareil légèrement éloigné du mur arrière. Ne retirez pas et ne modifiez pas les entretoises en raison de problèmes de température potentiels.

1. Vérifiez que l'installation et l'utilisation du support anti-basculement soient correctes. Inclinez délicatement la cuisinière vers l'avant en la tirant par l'arrière pour vous assurer que le support anti-basculement engage le pied de la cuisinière et empêche tout basculement. La cuisinière ne doit pas bouger de plus de 1" (2,5 cm).

Retrait de la porte

Il n'est pas nécessaire de retirer la porte pour installer la cuisinière, mais cela est une commodité supplémentaire. Reportez-vous au Guide d'utilisation et d'entretien pour obtenir les instructions de retrait de la porte du four.
