MANUAL DE USUARIO ECFI3668SS ELECTROLUX

LAS OPERACIONES DE INSTALACIÓN Y SERVICIO TÉCNICO DEBEN SER LLEVADAS A CABO POR UN INSTALADOR CUALIFICADO.

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR ELÉCTRICO LOCAL.

LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS.

ADVERTENCIA

POR SU SEGURIDAD: No almacene o emplee gasolina u otros vapores o líquidos inflamables cerca de este o cualquier otro aparato.

Índice

INSTRUCCIONES IMPORTANTES DE SEGURIDAD.... 26

Dimensiones del producto.... 27

Distancias del armario.... 28

Ubicación de la toma de corriente con puesta a tierra 28

Montaje del respaldo.... 29

Montaje del zócalo delantero/lateral.... 29

Instalación de isla.... 30

Desembalaje, desplazamiento y ubicación de la estufa.... 31

Fijación a la pared y al suelo.... 33

Desmontaje de la puerta 36

Notas importantes para el instalador

1. Lea todas las instrucciones de montaje antes de instalar la estufa.
2. Quite todos los materiales de embalaje del horno y de los compartimientos del cajón antes de conectar la estufa a la alimentación eléctrica.
3. Respete los códigos y las normativas vigentes. Asegúrese de dejar estas instrucciones al consumidor.

Nota importante para el cliente

Mantenga estas instrucciones con la guía del propietario para futuras referencias.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA ELÉCTRICA DE 30"

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Este manual contiene símbolos e instrucciones importantes con relación a la seguridad. Preste atención a estos símbolos y siga las instrucciones proporcionadas.

ADVERTENCIA Este símbolo le alertará de situaciones que podrían causar lesiones graves, la muerte o daños a la propiedad.

ATENCIÓN Este símbolo le alertará de situaciones que podrían causar lesiones o daños a la propiedad.

ATENCIÓN las bajas temperaturas pueden dañar el control electrónico. Al utilizar el aparato por primera vez o cuando este no se haya utilizado durante mucho tiempo, asegúrese de que la unidad haya permanecido a temperaturas superiores a 32°F (0°C) durante al menos 3 horas antes de conectar el aparato a la corriente.

• Asegúrese de que un instalador o técnico de servicio cualificado instale y ponga a tierra correctamente la estufa.
• Esta estufa debe ser puesta a tierra conforme a los códigos locales o, en ausencia de estos, conforme al Código de Electricidad Nacional, ANSI/NFPA N.° 70 (última edición), en Estados Unidos, o al Estándar CSA C22.1, Código de Electricidad de Canadá, Parte 1, en Canadá.
• La instalación de aparatos diseñados para su montaje en una casa prefabricada (rodante) debe cumplir con la Ley Nacional de Construcción y Normas de Seguridad de Viviendas Prefabricadas, título 24CFR, parte 3280 [anteriormente, las Normas Federales de Construcción y Seguridad de Viviendas Prefabricadas, Título 24, HUD (Parte 280)] o bien, cuando dicha norma no sea aplicable, con el Estándar de Instalación de Viviendas Prefabricadas de 1982 (Emplazamientos, Comunidades y Acondicionamiento de Viviendas Prefabricadas), ANSI Z225.1/NFPA 501A (última edición) o con los códigos locales en Estados Unidos y con CAN/CSA-Z240 MH en Canadá.
• Asegúrese de que el revestimiento de la pared que rodea la estufa puede soportar el calor generado por la misma.

- Antes de instalar la estufa en una zona cubierta por linóleo u otros revestimientos de suelo sintéticos, asegúrese de que el revestimiento del suelo puede soportar una temperatura de al menos 90°F (32.2°C) por encima de la temperatura ambiente sin encogerse, deformarse o decolorarse. No instale la estufa encima de una alfombra, a no ser que coloque un tapete aislante o una placa de madera contrachapada de 14 " (0,64 cm) de espesor entre la estufa y la alfombra.

!ADVERTENCIA Los niños no deben permanecer solos o sin vigilancia en el área en la que se esté usando el aparato. Cuando los niños crezcan, instrúyales sobre el uso correcto y seguro de todos los aparatos. Nunca deje abierta la puerta del horno cuando la estufa esté sin vigilancia.

!ADVERTENCIA Subirse, apoyarse o sentarse sobre la puerta o el cajón de esta estufa puede provocar lesiones graves y puede causar asimismo daños al aparato.

• No guarde artículos de interés para los niños en los armarios que se encuentran encima de la estufa. Los niños podrían sufrir quemaduras graves si se subieran a la estufa para alcanzar algún objeto.
• Para eliminar el riesgo de quemaduras o incendios al estirar los brazos sobre las superficies calientes, evite el almacenamiento en armarios sobre la superficie de cocción. Si se ha previsto un armario de almacenamiento, el riesgo se puede reducir instalando una campana que se proyecte horizontalmente un mínimo de 5 pulgadas por encima de la parte inferior del armario.
• No usar el horno como lugar de almacenamiento. Esto crea una situación potencialmente peligrosa.
• No usar por ningún motivo la estufa para calentar el ambiente. Un uso prolongado de la estufa sin la ventilación adecuada puede ser peligroso.
• No almacenar ni emplear gasolina u otros vapores o líquidos inflamables cerca de este o de cualquier otro aparato. Podrían provocar explosiones o incendios.
• Reajuste todos los controles a la posición "OFF" después de usar una operación de temporización programable.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA ELÉCTRICA DE 30"

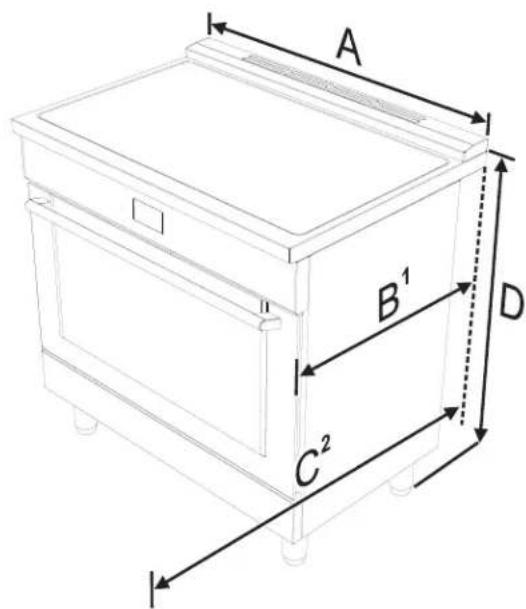

Dimensiones del producto

ADVERTENCIA

• Tanto un niño como un adulto podrían volcar la estufa, lo que podría causar su muerte.
• Instale el dispositivo anti-vuelco en el suelo o en la pared siguiendo las instrucciones de montaje.

• Enganche a la estufa el dispositivo antivuelco siguiendo las instrucciones de montaje.

• Asegúrese de que el dispositivo antivuelco haya sido enganchado nuevamente cuando desplace la estufa.

• No hacer funcionar la estufa sin el dispositivo antivuelco en la posición correcta.
• Al no seguir estas instrucciones, podrían producirse la muerte o quemaduras graves en niños y adultos.

Para comprobar que el soporte antivuelco esté instalado correctamente, utilice los dos brazos y sujete el borde trasero de la estufa. Intente inclinar la estufa hacia delante con mucho cuidado. Si está correctamente instalada, la estufa no debería inclinarse hacia delante.

Consulte las instrucciones de montaje del soporte antivuelco suministradas con la estufa para una instalación adecuada.

1. La medida B varía según el modelo: el mínimo se obtiene sin los separadores traseros (vea «Instalación de isla») y el máximo se obtiene para la instalación tradicional (instalación con ranura - con los separadores traseros).

2. La medida C hace referencia a la puerta abierta.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA ELÉCTRICA DE 30"

Distancias del armario

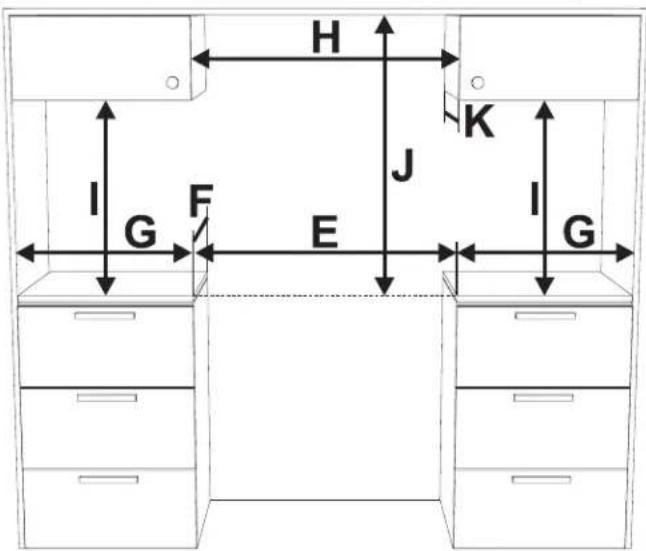

J vea las notas a continuación

La distancia J puede tener los siguientes valores:

- J = 30" / 762 mm distancia mínima entre la superficie de cocción y la base de un armario de madera o metal sin protección.

- J = 24" / 610 mm como mínimo cuando el fondo del armario de madera o metal está protegido por una madera resistente al fuego de no menos de 1/4 pulgadas de grosor, cubierta por una lámina metálica de MSG de número 28 como mínimo, por acero inoxidable de 0,015 pulgadas de grosor, por aluminio de 0,024 pulgadas de grosor o por cobre de 0,020 pulgadas de grosor. Las distancias de materiales no combustibles están fuera del alcance de la ANSI Z21.1 y no están certificadas por CSA. Las distancias de menos de 30" deben ser aprobadas por los códigos locales y/o por la autoridad local competente.

La profundidad lateral del armario (distancia F) debe coincidir con el borde delantero del panel lateral de la estufa:

603 nm -23+3/4

Ubicación de la toma de corriente con puesta a tierra

L M D

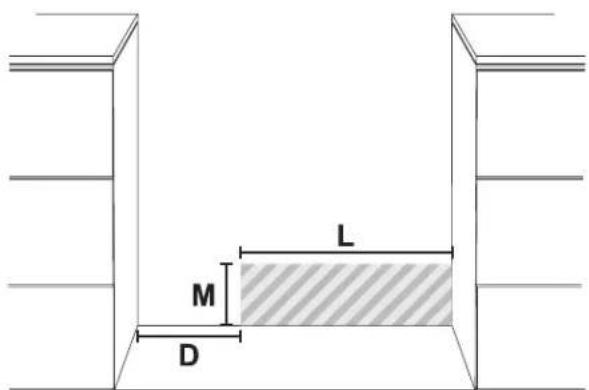

La toma a tierra debe estar colocada en el área destacada de la imagen anterior. Esta área debe tener las siguientes medidas:

D Mín.: 5" 7/8 Mín.: 150 mm

Mín.: 11" 7/8 Mín.: 300 mm

Máx.: 24" Máx.: 610 mm

Montaje del respaldo

El respaldo suministrado es una parte integral del aparato y siempre debe estar posicionado y asegurado correctamente en la placa.

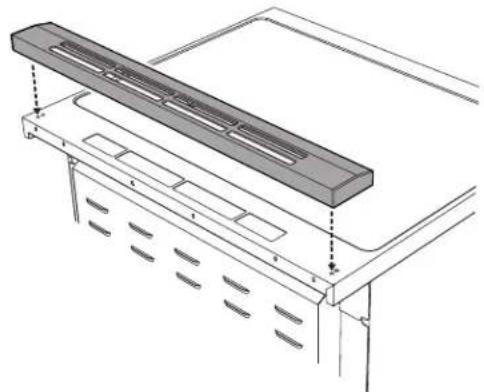

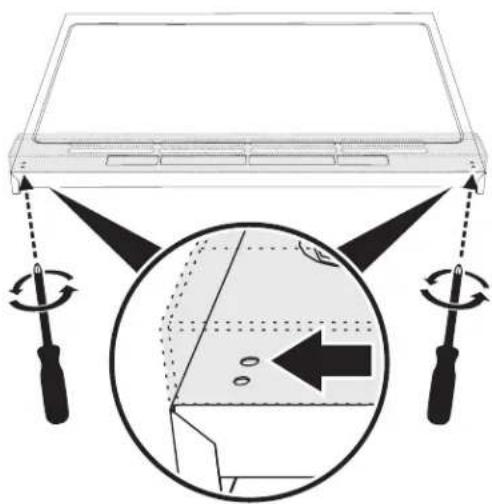

1. Coloque el respaldo en la parte superior.

1. Asegúrese de alinear las chavetas (A) del respaldo con los agujeros (B) de la placa.

A

1. Fije el respaldo a la parte superior apretando los tornillos.

Montaje del zócalo delantero/ lateral

El zócalo delantero siempre debe estar colocado correctamente y fijado al aparato.

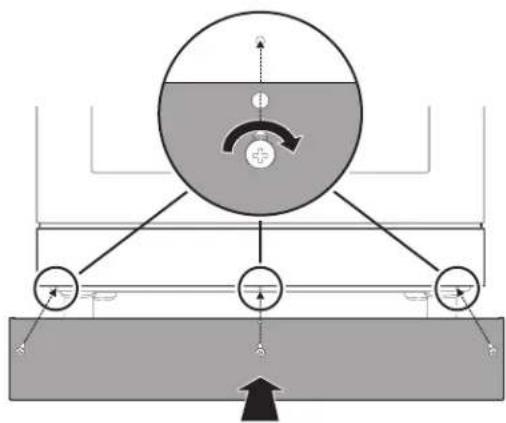

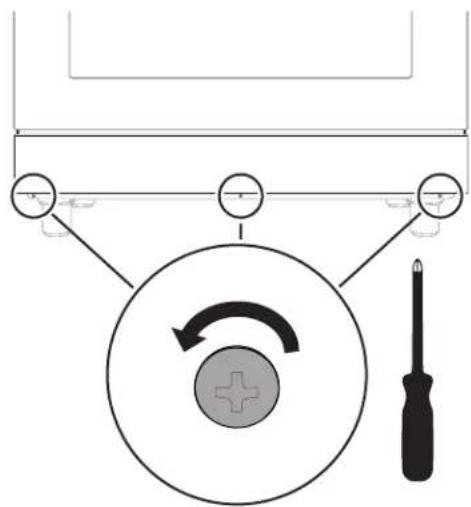

1. Utilice un destornillador para extraer los tornillos delanteros.

1. Coloque el zócalo delantero en la parte trasera del aparato y alinee los agujeros del lateral del zócalo con los agujeros de la base del aparato.

2. Fije el zócalo delantero al aparato utilizando los tornillos extraídos anteriormente.

1. Una vez instalado el zócalo delantero, se puede fijar correctamente el zócalo lateral al aparato. Utilice un destornillador para extraer los tornillos laterales.

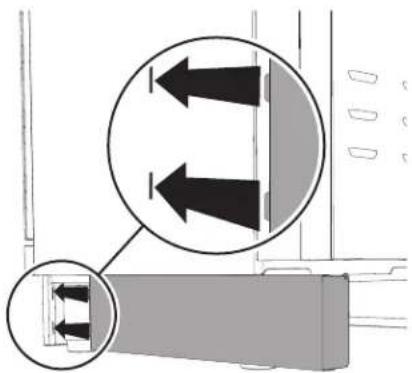

1. Introduzca las aletas del zócalo lateral en las ranuras de la parte trasera del zócalo delantero.

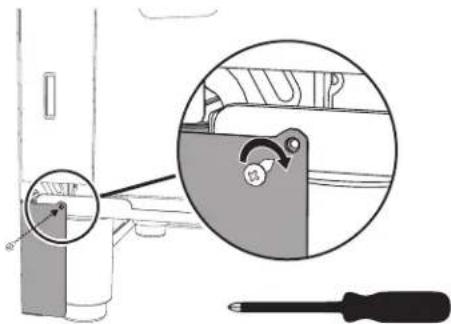

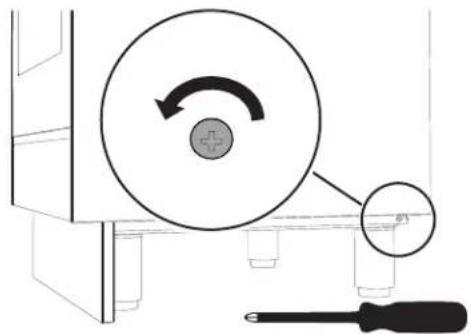

1. Alinee el agujero del zócalo lateral con el agujero trasero de la base del aparato.

2. Fije el zócalo lateral al aparato utilizando el tornillo extraídos anteriormente.

1. Repita el procedimiento para la otra sección del zócalo lateral.

Instalación de isla

Si el aparto se instala de forma aislada:

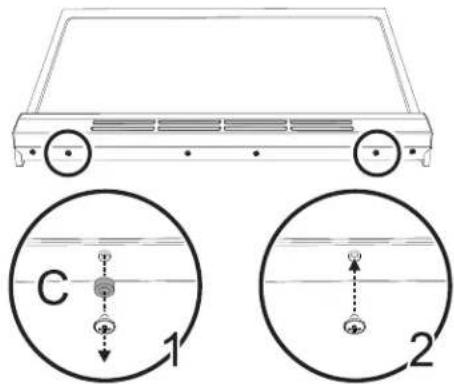

1. Desenrosque los tornillos indicados.

2. Retire los separadores (C).

3. Introduzca los tornillos retirados anteriormente en su sitio.

C 1 2

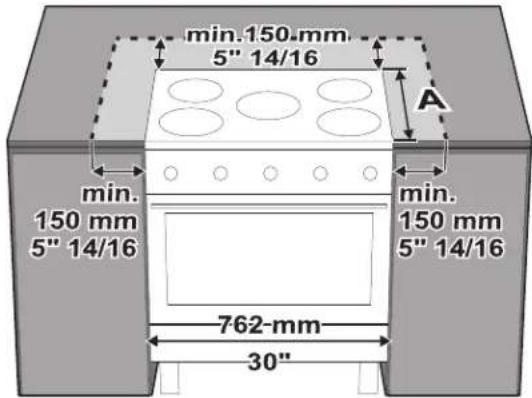

Mantenga una distancia mínima de 5 7/8" (150 mm) entre el aparato y otros muebles o elementos decorativos siguiendo el diagrama que se muestra a continuación.

min.150 mm. 5" 14/16 A min. 150 mm 5" 14/16 762-mm 30"

INSTRUCCIONES DE MONTAJE DE LA ESTUFA ELÉCTRICA DE 30"

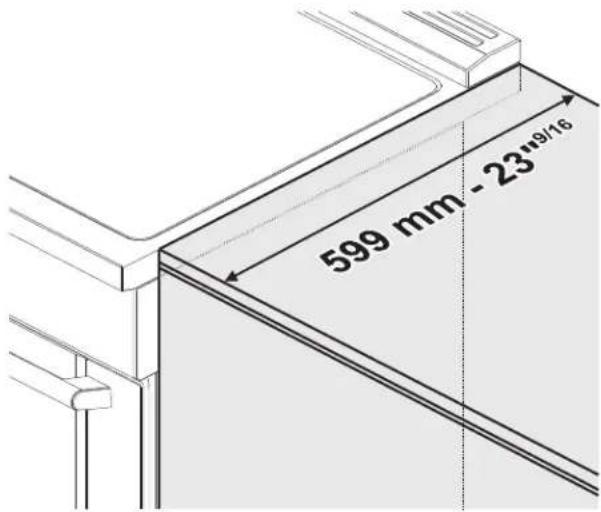

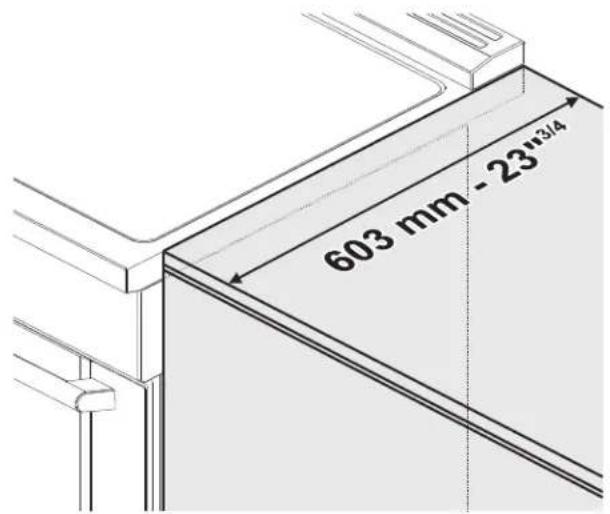

La profundidad lateral del armario (distancia A) debe coincidir con el borde delantero del panel lateral de la estufa:

599 mm - 23"+9/16

Desembalaje, desplazamiento y ubicación de la estufa

!ATENCIÓN

sta unidad ha sido diseñada

como aparato de cocción. Por motivos de seguridad, nunca debe utilizarse para calentar ambientes.

• Se recomienda quitar el panel de protección frontal, el respaldo y las rejillas del horno para facilitar el desplazamiento. De esta manera se reducirá el peso para las operaciones de desplazamiento.
• Al ubicar el aparato durante la instalación, no utilice la manija de la puerta para levantar o mover el aparato.
• El aparato se puede mover con una carretilla o con una carretilla elevadora con pinzas (no con un montacargas) solo si todavía está embalado.
• Utilice guantes para evitar cortarse los dedos con los bordes afilados durante la instalación.
• Quite el cartón y el material de embalaje exterior y sepárelo del resto de la unidad.
• Antes de mover la estufa, asegúrese de que las patas estén completamente instaladas.
• Debido a su peso, una vez retirado el material de embalaje, muévala con la ayuda de otra persona.

• Se recomienda proteger el suelo sobre el cual se pondrá la estufa (con madera, tiras de tela, tape-tes, paneles, etc.) antes de arrastrar la unidad a su posición.

• Es necesario instalar el dispositivo antivuelco y realizar la conexión eléctrica antes de ubicar la estufa en su posición definitiva.

• Las patas deben montarse cuando el aparato se encuentra cerca del lugar definitivo de instalación, ya que no son seguras para desplazamientos largos. Mantenga la unidad levantada para poder enroscar las patas en sus respectivos acoplamientos y luego bájela suavemente para evitar que las patas y las herramientas de montaje se deformen.

NOTA: Introduzca primero los pies delanteros y, después, los traseros.

Este es el orden correcto de instalación y posicionamiento:

1. Instale y ajuste las patas.
2. Instale el zócalo delantero/lateral.
3. Monte y fije el soporte antivuelco al suelo o a la pared.
4. Conecte el enchufe a la toma a tierra.
5. Mueva la estufa a su posición final.
   El rango de ajuste del tornillo es de 1,37 pulgadas (35 mm).

El aparato debe colocarse en el suelo de forma nivelada para garantizar su estabilidad:

- Enrosque o desenrosque la parte inferior del pie hasta que el aparato esté estable y nivelado en el suelo.

NOTA: el aparato debe usarse únicamente con las patas específicas suministradas por el fabricante.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA ELÉCTRICA DE 30"

Conexión eléctrica

! ADVERTENCIA

Peligro de descarga eléctrica

• El aparato cuenta con un enchufe de puesta a tierra con cuatro dientes para la protección contra descargas eléctricas y debe conectarse directamente a una toma de corriente debidamente puesta a tierra. No cortar o quitar por ningún motivo el diente de puesta a tierra del enchufe.
• El diente de puesta a tierra debe enchufarse a un conector de puesta a tierra del mismo tipo y debe conectarse a un circuito de 240 voltios correctamente polarizado. Si tiene alguna duda acerca de la conexión a tierra correcta de la toma de corriente de pared, llame a un electricista cualificado para que lo verifique.

La inobservancia de lo anterior podría producir un incendio, lesiones personales o una descarga eléctrica.

! ADVERTENCIA

Peligro de descarga eléctrica

• Para su seguridad personal, el aparato debe conectarse a tierra adecuadamente. Para la máxima seguridad, el cable de alimentación debe estar conectado de manera segura a una toma eléctrica o a una caja de conexiones con la tensión correcta, correctamente polarizada y conectada a tierra y protegida por un cortacircuitos, de acuerdo con los códigos locales.
• Es responsabilidad personal del consumidor dotarse de la toma o caja de conexiones apropiada, con una toma de corriente adecuada y debidamente puesta a tierra e instalada por un electricista cualificado. Es responsabilidad y obligación del consumidor contactar con un instalador cualificado para garantizar que la instalación eléctrica sea la adecuada y cumpla con todos los códigos y normativas locales.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA ELÉCTRICA DE 30"

Esta estufa dispone de un cable de alimentación conectado de fábrica. El cable debe conectarse a una toma de corriente con conexión a tierra de 120/240 voltios o 120/208 voltios. Si no hay tomas disponibles, llame a un electricista cualificado para su instalación.

alargadores ni adaptadores.

Vea la placa de identificación para las especificaciones técnicas. La placa de identificación se encuentra visiblemente ubicada a la derecha del marco de la puerta del horno.

Dicha placa de identificación no debe quitarse por ningún motivo.

Fijación a la pared y al suelo

ADVERTENCIA

Peligro de descarga eléctrica

• Actúe con extrema precaución al taladrar agujeros en la pared o en el suelo. Podría haber cables eléctricos empotrados en la pared o debajo del suelo.
• Localice los circuitos eléctricos que podrían verse afectados por la instalación del dispositivo antivuelco y córtelos el suministro de corriente.
• El incumplimiento de estas instrucciones puede ocasionar descargas eléctricas u otras lesiones personales.
• Póngase en contacto con un instalador o constructor cualificado para determinar el método adecuado para taladrar agujeros en la pared o en el suelo (baldosas cerámicas, madera, etc.).
• El incumplimiento de estas instrucciones puede ocasionar daños a las paredes o al revestimiento del suelo.

ATENCIÓN

ADVERTENCIA

Compruebe visualmente desde el interior del cajón que el soporte de montaje a la pared/suelo esté bien puesto en el gancho lateral correspondiente (a la izquierda).

INSTRUCCIONES DE MONTAJE DE LA ESTUFA ELÉCTRICA DE 30"

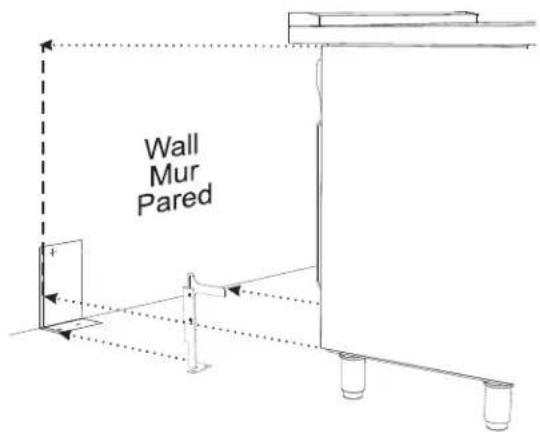

Coloque el soporte utilizando la plantilla:

1. Elija el lado correcto de la plantilla, en función del modelo.

30" 36" + + TEMPLATE MODELE MODELO + +

1. En función del modelo, doble la hoja de la plantilla siguiendo la línea discontinua horizontal.

1. Coloque la plantilla de manera que la línea gruesa vertical dibujada sobre ella esté alineada con el borde del lado izquierdo del aparato.

1. Marque la posición de los agujeros de los tornillos, en la pared o en el suelo, dependiendo de cómo desee fijar el soporte.

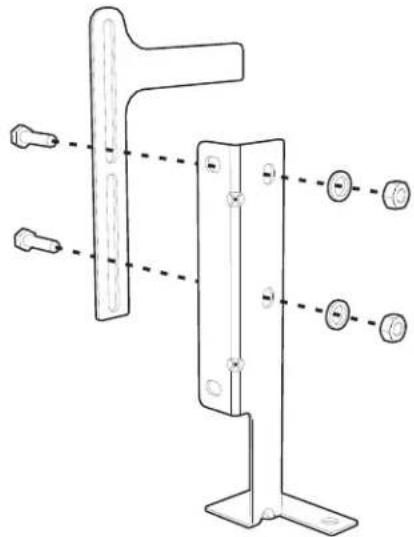

2. Fije el soporte antivuelco.

Instalación del soporte antivuelco:

1. Verifique que la conexión eléctrica esté en la posición correcta.

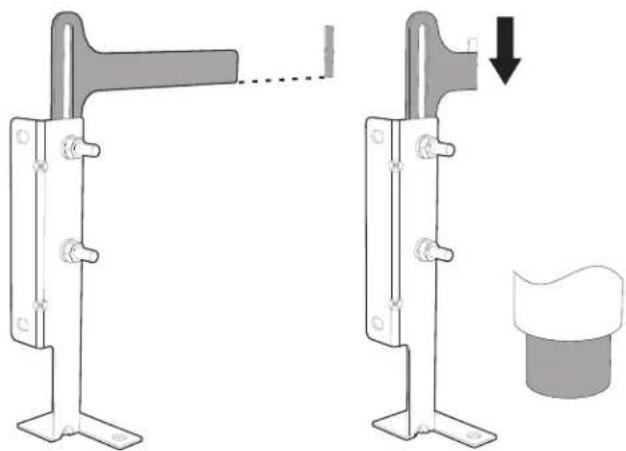

2. Monte el soporte.

1. Alinee la base del gancho del soporte con la base en la ranura del soporte de fijación de la pared trasera. Alinee la base del soporte de fijación con el suelo y apriete los tornillos para fijar las medidas.

1. Para la fijación a la pared, siga los pasos 5, 6, 9 y 10. Para la fijación al suelo, siga los pasos 7, 8, 9 y 10.

NOTA: Se recomienda la fijación a la pared si el aparato está colocado contra la misma. La fijación al suelo se recomienda en caso de instalación de isla.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA ELÉCTRICA DE 30"

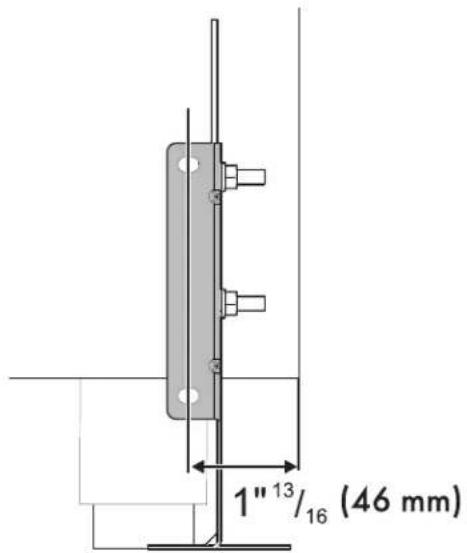

1. Use la distancia especificada desde el lateral del aparato hasta los agujeros del soporte.

1" 13 / 16 (46 mm)

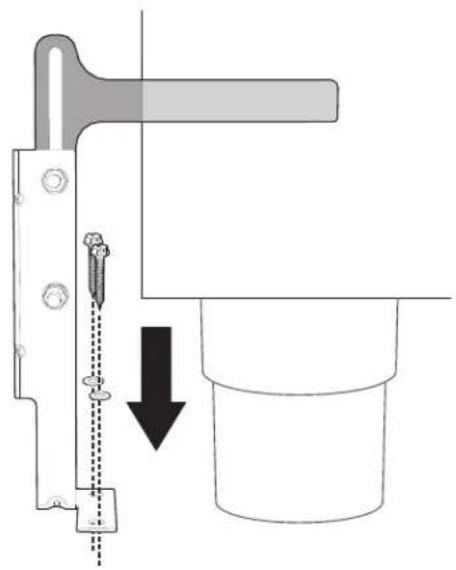

1. Mueva el soporte a la pared y fijelo con las dos arandelas y tornillos. Un técnico cualificado debe comprobar la idoneidad de los materiales de acuerdo con el tipo y la condición de la pared.

5" 1/8 (130 mm)

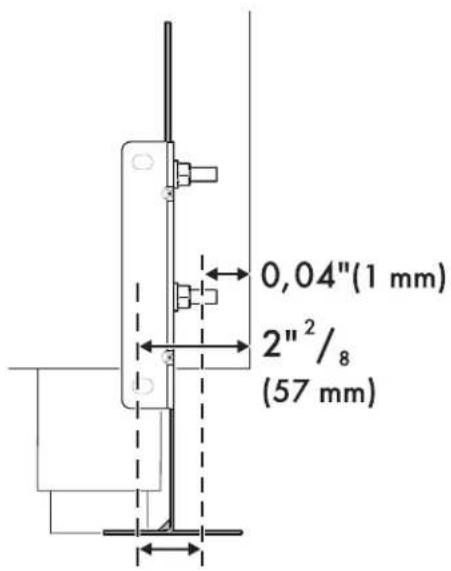

1. Use las siguientes distancias para la distancia desde el lateral del aparato hasta los agujeros del soporte.

0,04"(1 mm) 2"²/₈ (57 mm)

1. Tras haber colocado y nivelado el aparato, mueva el soporte cerca de la parte posterior del aparato y fijelo al suelo utilizando las dos arandelas y tornillos. Un técnico cualificado debe comprobar la idoneidad de los materiales de acuerdo con el tipo y la condición del suelo.

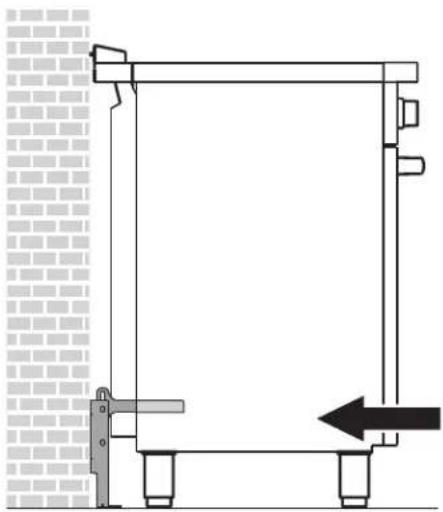

1. Empuje la estufa hacia la pared y, al mismo tiempo, introduzca el soporte en la placa que está fijada a la parte trasera del aparato.

ADVERTENCIA Los bordes de la abertura de ventilación trasera tienen separadores de 3/16" (5 mm) para mantener el aparato ligeramente alejado de la pared trasera. No retire ni altere los separadores debido a posibles problemas de temperatura.

1. Compruebe la correcta instalación y utilización del soporte antivuelco. Incline cuidadosamente la estufa hacia adelante tirando de la parte trasera para garantizar que el soporte antivuelco esté enganchado a la pata de la estufa y evite que se vuelque. La estufa no debería moverse más de 1" (2,5 cm).

Desmontaje de la puerta

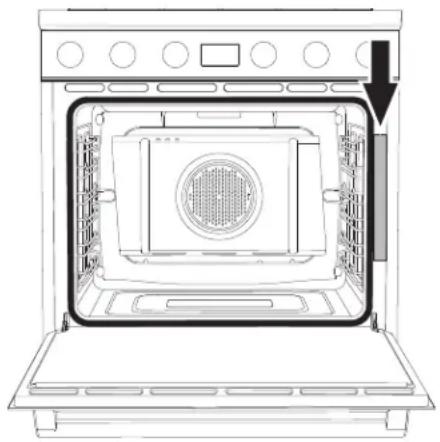

No es necesario desmontar la puerta para instalar la estufa, pero es una comodidad más. Haga referencia a la «Guía de uso y cuidado» para las instrucciones desmontaje de la puerta del horno.
