Type de produit	Minuterie murale
Marque	Intermatic
Modèle	EI210LA
Tension d'alimentation	120 V c.a.
Fréquence	60 Hz
Intensité nominale (usage général)	15 A
Intensité nominale (résistif)	15 A
Puissance maximale (tungstène)	1000 W
Puissance moteur	1/4 HP
Puissance ballast électronique	500 VA
Puissance ballast	1000 VA
Type de raccordement	Conducteurs en cuivre uniquement
Fonctions	Minuterie à compte à rebours avec fonction "suspendre"
Mode minuterie	Sélection de durée par bouton, indicateur lumineux
Mode maintien (HOLD)	Fonctionnement continu en maintenant le bouton >2s
Indicateur lumineux	Voyant pour durée sélectionnée et mode HOLD
Installation	Raccorder fil rouge à charge, noir à phase, blanc au neutre, vert à terre
Sécurité	Débrancher l'alimentation avant installation ; ne pas utiliser pour appareils dangereux
Entretien	Aucune pièce réparable par l'utilisateur
Pièces détachées	Non disponibles

FOIRE AUX QUESTIONS - EI210LA INTERMATIC

Comment installer la minuterie murale Intermatic EI210LA ?

Coupez l'alimentation au niveau du disjoncteur. Déposez la plaque murale et débranchez l'interrupteur existant. Vérifiez la présence d'un fil phase et d'un fil neutre dans la boîte. Connectez le fil rouge de la minuterie au fil du luminaire, le fil noir à la phase, le blanc au neutre et le vert à la terre. Utilisez des marrettes. Placez la minuterie dans la boîte et fixez-la. Rétablissez l'alimentation.

Quels types de charges puis-je contrôler avec cette minuterie ?

La minuterie est adaptée pour : usage général 15 A, résistif 15 A, éclairage tungstène jusqu'à 1000 W, moteur jusqu'à 1/4 HP, ballast électronique 500 VA, ballast standard 1000 VA. Ne l'utilisez pas pour des appareils présentant un danger en cas de minuterie inexacte (lampes solaires, sauna, chauffage, mijoteuses).

Comment fonctionne le mode minuterie ?

Appuyez brièvement sur le bouton de la minuterie pour sélectionner la durée souhaitée (les voyants indiquent le réglage). La charge s'allume immédiatement. À la fin du compte à rebours, la charge s'éteint automatiquement. Pour éteindre manuellement, sélectionnez OFF.

Comment utiliser le mode HOLD (maintien) ?

Maintenez le bouton enfoncé pendant plus de 2 secondes. Le voyant HOLD s'allume et la charge reste sous tension en continu. Pour quitter ce mode, appuyez brièvement sur le bouton : la charge s'éteint.

Que faire si la minuterie ne s'allume pas ?

Vérifiez que l'alimentation est rétablie et que les connexions sont correctes : fil noir sur phase, blanc sur neutre, rouge sur charge, vert sur terre. Assurez-vous que la charge est fonctionnelle et que les marrettes sont bien serrées.

Puis-je remplacer moi-même la minuterie ?

Oui, mais uniquement si vous avez des connaissances en électricité. Respectez impérativement les consignes de sécurité : coupez le courant au disjoncteur avant toute intervention. Si vous avez un doute, faites appel à un électricien.

La minuterie est-elle compatible avec les ampoules LED ?

La notice ne mentionne pas spécifiquement les LED. Cependant, comme elle est prévue pour tungstène et ballasts, son utilisation avec des LED peut nécessiter une charge minimale. Vérifiez les spécifications de vos LED ou utilisez un variateur compatible.

Que signifie le voyant allumé en permanence ?

Si le voyant HOLD est allumé, la minuterie est en mode maintien. Appuyez brièvement sur le bouton pour revenir en mode normal. Si le voyant reste allumé sans HOLD, la minuterie est peut-être défectueuse ou mal câblée.

Comment réinitialiser la minuterie ?

Il n'y a pas de bouton de réinitialisation spécifique. Vous pouvez couper l'alimentation générale pendant quelques secondes, puis la rétablir. Cela réinitialisera la minuterie aux réglages par défaut.

Où trouver le schéma de câblage ?

Le schéma est fourni dans la notice d'utilisation. Il montre les connexions : fil rouge vers charge, noir vers phase, blanc vers neutre, vert vers terre. Consultez la notice téléchargeable sur notice-facile.com.

MODE D'EMPLOI EI210LA INTERMATIC

Risque d'incendie de choc électrique

• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
• L'installation et/ou le câblage doivent être conformes aux exigences du code de l'électricité en vigueur.
• Raccorder exclusivement à des conducteurs en cuivre.
• Ne pas utiliser la minuterie pour contrôler des appareils qui pourraient avoir de dangereuses conséquences en raison d'un calcul de temps inexact, tels que lampes solaires, sauna, appareils de chauffage, mijoteuses, etc.

AVIS

- Aucune pièce réparable par l'utilisateur

Caractéristiques :

• 15 A usage général
• 15 A Résistif
• 1000 W tungstène
• 1/4 HP moteur
• 500 VA ballast électronique
• 1000 VA ballast
• 120 V c.a., 60 Hz

- Fils : Noir-phase, blanc-neutre, rouge-charge, vert-terre

Pose :

1. Couper l'alimentation électrique du circuit.
2. Déposer la plaque murale et débrancher l'interrupteur d'éclairage.

3. Vérifier qu'il y a à la fois un fil de phase et un fil de neutre dans la boîte de dérivation (voir Fig. 1). REMARQUE : S'il n'y a pas ces deux fils, il peut être nécessaire de tirer des câbles supplémentaires avant de pouvoir effectuer l'installation. Dénuder chaque conducteur et s'assurer que l'extrémité des fils est bien droite.

4. Raccorder le fil rouge de la minuterie au fil du luminaire à l'aide d'une marrette (voir Fig. 2).

5. Raccorder le fil noir de la minuterie au fil de phase dans la boîte de dérivation à l'aide d'une marrette.

6. Couper le fil blanc dans la boîte de dérivation (ou ouvrir l'épissure) et dénuder 11 mm d'isolant environ sur les deux fils.

7. Raccorder le fil blanc de la minuterie aux fils blancs dans la boîte de dérivation à l'aide d'une marrette (voir Fig. 2).

8. Raccorder le fil vert de la nouvelle minuterie à la terre existante dans la boîte.

9. Vérifier que tous les fils sont solidement raccordés.

10. Placer la minuterie et tous les fils à l'intérieur de la boîte de dérivation.

11. Attacher la minuterie avec les vis de fixation fournies.

12. Rétablir l'alimentation électrique.

EC/EI200 SERIES

EC/EI210 SERIES

EI220 SERIES

EI230 SERIES

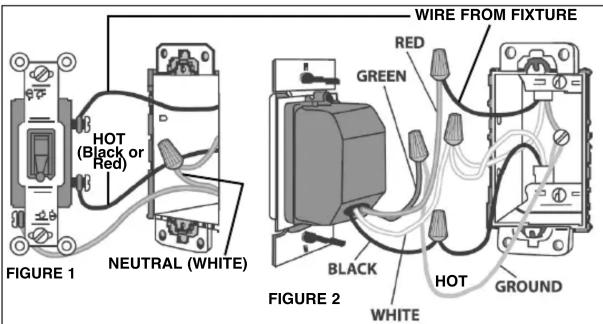

WIRE FROM FIXTURE RED GREEN HOT GROUND HOT (Black or Red) NEUTRAL (WHITE) FIGURE 1 FIGURE 2

Minuterie murale à compte à rebours avec fonction "suspendre"

MODÈLE SÉRIE: EC200, EC210, EI200, EI210, EI220, EI230

EC/EI200 SÉRIE

EC/EI210 SÉRIE

EI220 SÉRIE

EI230 SÉRIE

Fonctionnement :

Mode minuterie

Appuyez sur et relâchez le bouton de la minuterie pour sélectionner le réglage de l'heure désirée ou pour sélectionner OFF. Le voyant lumineux indique quel réglage de durée est sélectionné et la charge raccordée à la minuterie est mise tension. À la fin du compte à rebours de l'intervalle de temps sélectionné, le voyant s'éteint et la charge raccordée est désactivée.

Mode Hold (fonctionnement continu)

Pour mettre la minuterie en mode de marche pendant des durées prolongées, tenir la touche de la minuterie enfoncée pendant plus de 2 secondes. La minuterie passe alors en mode HOLD (maintien), le voyant HOLD s'allume et la charge raccordée est mise sous tension. Pour quitter le mode HOLD, appuyer brièvement sur la touche de la minuterie. Le voyant s'éteint et la charge raccordée est désactivée.

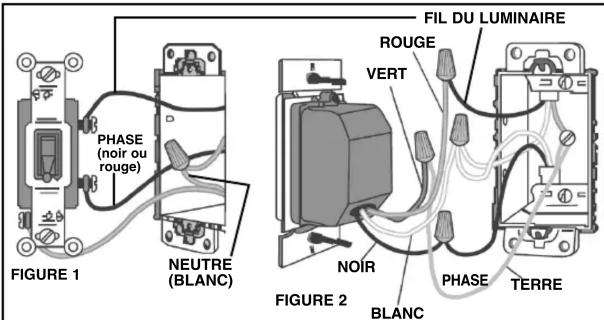

PHASE (noir ou rouge) NEUTRE (BLANC) FIGURE 1 FIL DU LUMINAIRE ROUGE VERT NOIR FIGURE 2 BLANC PHASE TERRE
